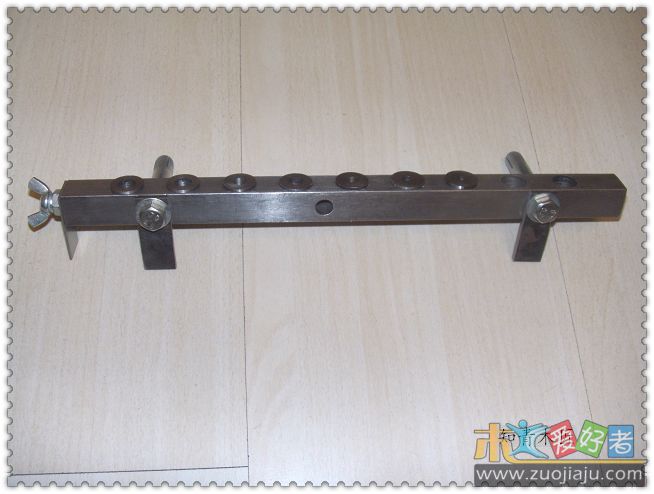

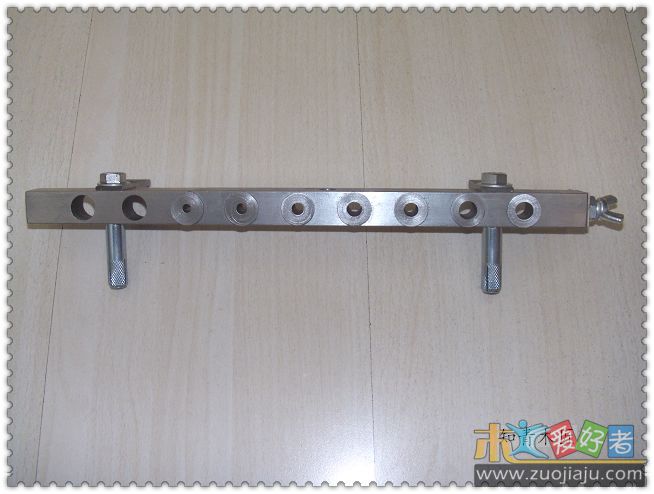

制作了一套32mm系列的三合一打孔器，请高手看看，是否有实用价值，设计是否合理。2 @6 [5 r- e7 [$ Q$ {5 f+ j3 W' {
根据木友的要求，制作了32mm孔距的打孔器，打孔器长330mm 宽20mm 高20mm 。打孔器宽面孔直径15mm，用于打三合一偏心轮的孔，高面孔直径10mm，用于用于固定梯型挡板。 打孔器孔距32mm，两端到第一孔距中心距离是37mm.。一头有固定档板螺孔，配有5mm,6mm,7mm孔径轴套各1个8mm10mm孔径轴套各2个，将轴套放入打孔器15mm孔内就可以打6mm和8mm10mm的园木榫和三合一连接杆的孔。在32 mm系列里有用到5mm直径孔的，所以就配了5mm孔的轴套。大板中间打孔一头在板边可以上G型卡子，另一头无法上卡子，也可以用5mm孔径轴套使用木螺丝固定打孔器， 关于使用不同厚度板材怎样将孔打在中心线上的问题，配有梯型档板两块，1mm档片两块。梯型档板用于16mm的板材，配合1mm的档板可用于打18mm的板材，其他厚度的板材自行调整。配打孔器一端档板一块。10mm螺栓两条，8mm螺杆1条。打孔器长度330mm是考虑到吊柜一般宽300mm，立柜600mm宽设计的。 |
|
