几种传统木结构图

STAC · 发表于 2008-4-23 14:34:24

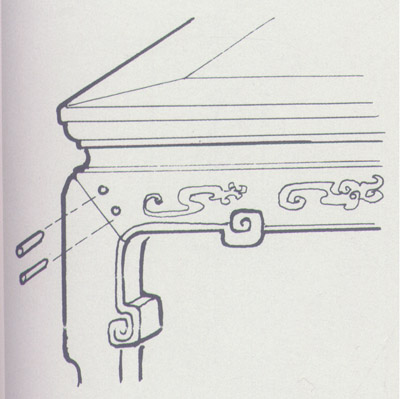

半粘牙板用钉

常见有清初精美的吴式家具，通身无一处透榫，也不施胶。只是在几个关键部位用三两枚钉来固定。历经数百年后仍完好如初。

STAC · 发表于 2008-4-23 14:35:28

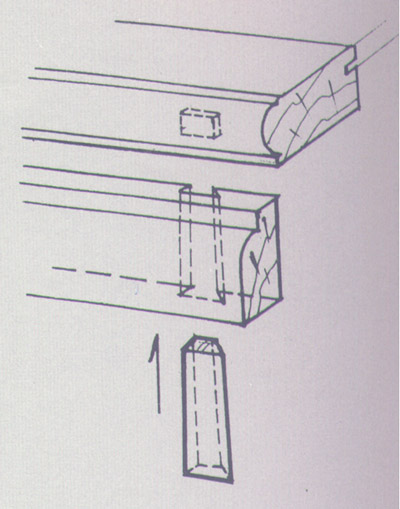

栽销

是在两顺向木材之间凿眼垂直栽上的薄方木片，以联结固定二者间的位置。如在桌面心板之间，床牙板与大边之间等等。

STAC · 发表于 2008-4-23 14:36:46

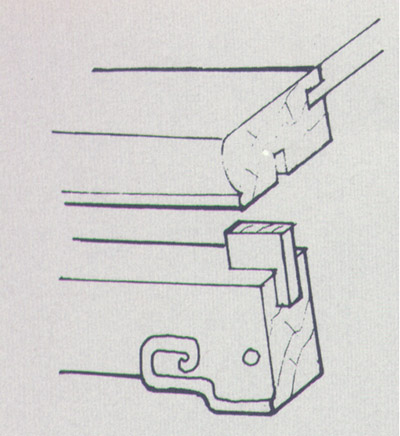

穿销

穿销是在栽销的基础上延长其一端，使其贯穿于牙板的内侧，一般穿销通常有梯形的角度，边沿有燕尾形的榫口，可在增强部件强度的同时，管束其干缩湿涨的方向，使二木永远贴紧。

STAC · 发表于 2008-4-23 14:38:44

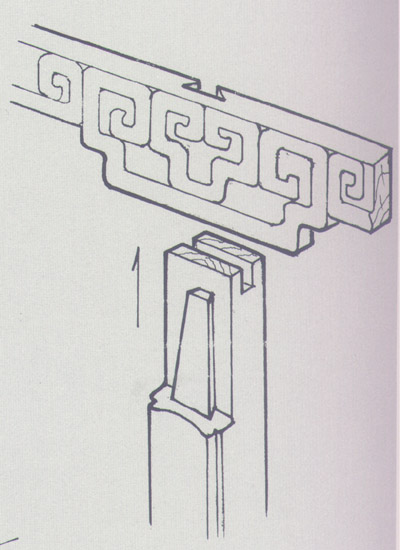

走马销

“走马”源于古建术语“走马板”，是活动自由的意思。走马销是栽销的一种，即在两顺材之间，用燕尾状栽销连接，其巧妙的结构，可使二者既紧密结合，又可拆卸自如，所以又名“仙人脱靴”。是罗汉床围板、太师椅扶手上最常见的方便用销

STAC · 发表于 2008-4-23 14:42:32

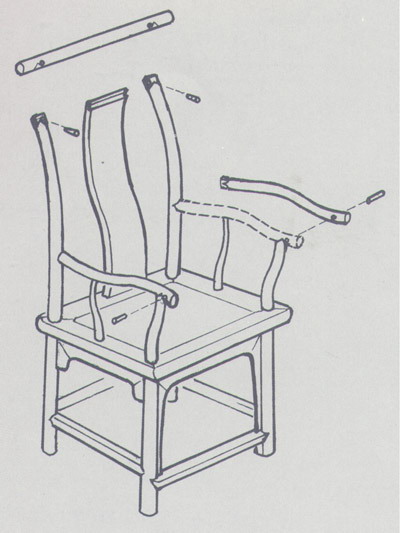

“门钉”

苏式家具通身无一处透榫，也不施胶，只是在几个关键部位用几枚竹钉来固定。这种竹钉俗称“管门钉”，取自古代管城门的兵士“管门丁”之意。如图为明式官帽椅，搭脑与扶手上的四颗竹钉其实起到了固定全身的作用。

dymg · 发表于 2008-4-23 14:45:02

原帖由 STAC 于 2008-4-23 14:19 发表
, h7 d! _5 [- e+ z8 s/ V断腿修复钉
* t* \9 `0 d5 F, ~2 X( ^7 q) D# P/ Y- @; N2 l$ l. h
在旧家具行，修理那些不散架的家具或断损的家具时，往往首先使用“三簧钻”打开原有的旧钉、或者开孔打入新钉，以恢复原有面貌。

请问楼主，这张图上的榫是什么结构的？

向木头致敬 · 发表于 2008-4-23 14:59:22

楼主是个考古学家哦？

STAC · 发表于 2008-4-23 15:00:30

原帖由 dymg 于 2008-4-23 14:45 发表 - N& ]- I# s# c9 \: B
请问楼主，这张图上的榫是什么结构的？

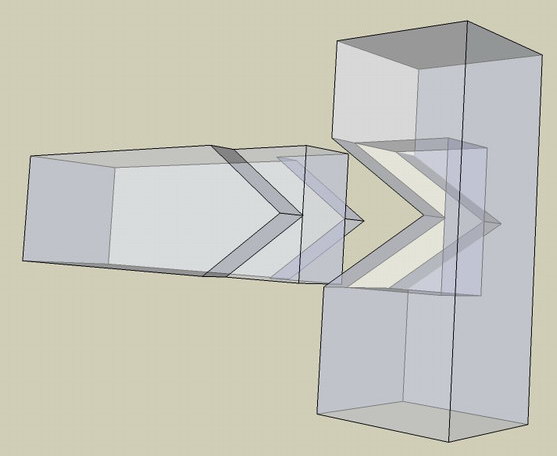

你说断腿上面那个榫？只是个示意图，可能会是这样的结构吧，也是一种常见的榫结构。

dymg · 发表于 2008-4-23 15:22:17

原帖由 STAC 于 2008-4-23 15:00 发表
' ]( k5 ?5 T5 y& J; j% S2 Q
; u; Z" T1 Y& }# E# s% h
& c; |: x* R. v4 F3 Q6 n6 t: W* Y& o3 M你说断腿上面那个榫？只是个示意图，可能会是这样的结构吧，也是一种常见的榫结构。

哦，这样就结实了，主要是中间起作用，两边主要是装饰吧，咱的木工技术一点不比西方差。谢谢楼主。这个帖子真好。
