求助：自制雕刻机一年有余尚未成功，求大家帮忙！！！！！

wxy15792

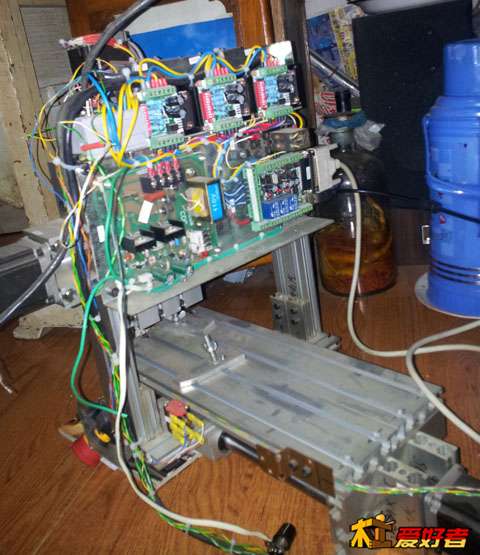

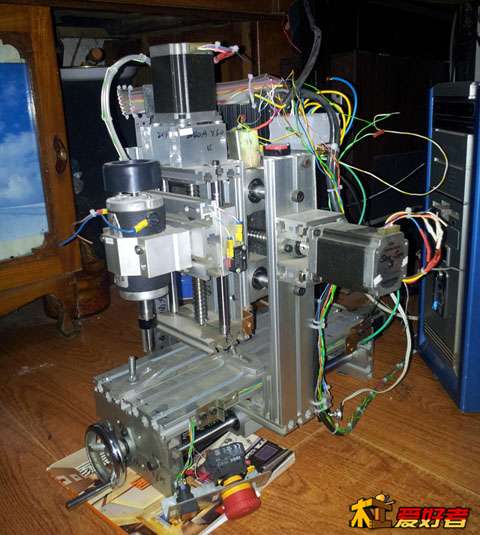

去年冬天，无意中来到本坛，从喜欢木头开始，到喜欢数控雕刻机，见朋友发的铝合金雕刻机自制非常可行，觉得机械部分自己动手没问题，电子部分有个朋友是学自动控制的，修理数控机床出身，弄出个机器来应该没问题，于是着手开始DIY，用了一个星期，机架搭成，还在坛子里发了图片，而后把机架和电器部分的散件一起搬到朋友那里，结果经过一年的时间机器虽然接线组装好了，但是无法正常运转，X手动正常，Y只能朝一个方向走，Z走的速度非常快（三个驱动器应该是一样的，虽然Z的曾经烧坏，又买了个一样的，不过新的是二代产品，有影响吗？）一头雾水，MACH3软件设置什么的当初一年前在网上四处学习的那点知识早忘记差不多了，根本无从下手，而且怕把那个原件再弄坏了，之前走了弯路，现在想求哪位朋友能够现场帮助下，帮我把机器弄起来，不能让它成了一个烂尾工程啊，热心攒起来的东西变成一堆废铁啊，坛子里的朋友是DIY CNC的专业人士，弄起来应该轻车熟路，那位沈阳的朋友，或者能顺便到沈阳的哥们帮助下，就是收点友情帮助费也可以啊，在此谢过了，现在机器如下：

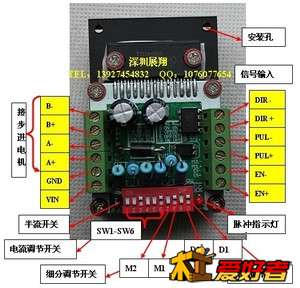

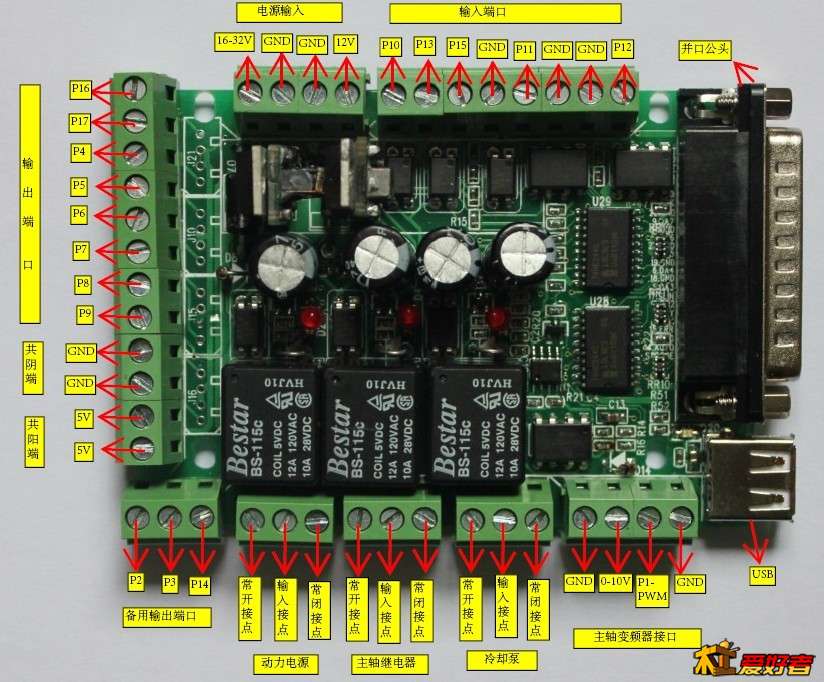

机器的接口板和驱动器如下：

我心飞翔A

工程量很大啊，虽然帮不上忙也要赞一个

台钳

电子盲

小花

好家伙，得多少钱啊？

david777

X行程似乎短了些，控制电路分开做比较好吧。

含露叶

帮LZ 顶一下  只要不放弃 一定会成功的    这样的DIY 完全在于过程

008wer

楼主，你怎么不把线路板单独的放在一个机箱里，一来这样可以方便散热，二来不用担心机器长期工作时的震动太引起的接触不良的毛病发生

qaz3611

这太猛了。不在我所能理解的范围内、楼主牛人啊

expird

楼主这个机器的造型，是仿照大海的图纸做的吧。
确切的说不是铝合金，是铝型材雕刻机。仿得挺好的。
移动龙门不太适合背这么多东西运转，电线总是动来动去的，会接触不良的。
还有你提到的问题，其实用排除法很好判断。
从描述看X是正常的对吧，你XYZ的电机都分别接到这个正常的X上，看看是不是都手动正常了。
如果是的话，就是YZ的驱动有问题，或者设定的不对，如果不是，那就是电机有问题。
用替换法可以很容易的锁定问题所在。

wamyl

为什么不搞一个3轴一体的驱动啊简单好用，你的电控我看这都眼晕啊

pooq

9楼说的靠谱。
移动龙门的不要背很多东西。
对换电机和驱动板就可判断是电机问题还是驱动问题。
提醒一下:mach3可以分别设置各轴速度的，看是否设置不一致。
总朝一个方向跑，我怀疑电机接线有问题。

闲云孤鹤

原则上最好控制部分独立出来能好一些的。。。。我是丹东的，近期没有路过抚顺的事由

chinomango

0.先确定接线正确可靠，电源没问题
1.首先确定一个轴完全正常，再用替换查别的轴；
2.轴都不正常的，要用示波器查。先查马达的脉冲和方向波形，如正常查驱动输出；
3.如波形不正常，查接口板和PC系统，如你的不是XP建议用XP不用win7.
4.你的朋友似乎不知如何分析查找问题 - 一年还不行的话，改行吧。其实这是自我提高的机会。

wxy15792

闲云孤鹤 发表于 2013-1-14 03:04
原则上最好控制部分独立出来能好一些的。。。。我是丹东的，近期没有路过抚顺的事由

版主大人，在下沈阳人士

wxy15792

pooq 发表于 2013-1-14 01:13
9楼说的靠谱。
移动龙门的不要背很多东西。
对换电机和驱动板就可判断是电机问题还是驱动问题。

昨天一天的努力，所说问题倒是排除了，现在所走尺寸如何能和设定一致的问题，还有就是行程开关设定，如何设定远点，一堆事情，唉！
