wxd5900231 发表于 2013-1-10 08:44 0 R' t0 c, H) E( g9 b2 ^

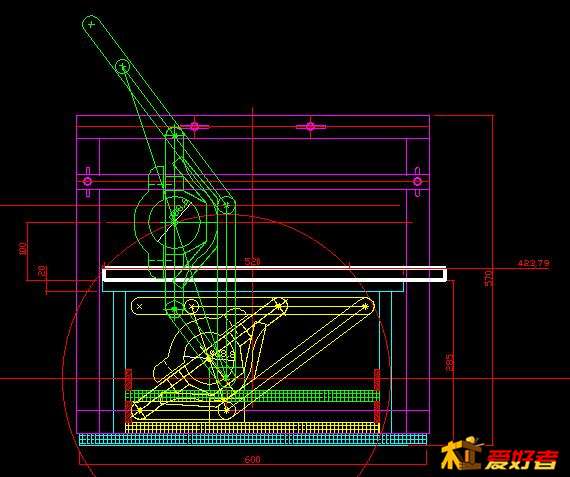

借你的图改了个放大一些的。黄色的部分为机头推到台子下面。粗略的画了一下,加工尺寸可以达到400mm长。 ... % `8 n( e6 n- I& ~ X
你真想改,可以把改过后的图发一个CAD的来坛里,眼估情况是你加大了平行四边形短边15mm,长边加大30mm的样子。这张图不保险,台面线那根杆子位置要画图确定一下,台面抬了85mm高,龙门架高度只抬28mm是不合理的。轴承杆长度目估只有40公分长,会不会短了点?) K" D2 N/ q5 X" X
我画图实际上做了三个事,第一是定好平行四边形的尺寸,画出极限折叠状态,你图上这个做充分了;第二是根据台面高(当然还有四边形和刀径轴承外径)定出龙门架上那根小横杆的高度;第三是分别设想极限高度和极限宽度的工件(不是榫头的尺寸),分别画出模板相对工件的范围,也就是轴承需要仿形的模板后面那块薄板的大致尺寸和位置有个掌握,由此定出龙门架合理的高度。 |
|
