我的第二件作品“婴儿床”木中生有了。17#增加开榫模板

血仍未冷

谢谢众木友对我的评价。我把我模板制作的过程和使用体验与大家分享一下；

我这次也是第一次用雕刻机作榫，其实在原来的计划里其实我并没有做模板打算，
当初的设想是用作栏杆半圆刀规格一样的直刀，配合靠山直接用雕刻机铣出榫眼，
在试验过程中发现这样对雕刻机的操作要求很高，
. d; A0 U" R5 ~5 C在铣的过程又要控制向下施力，又要控制前后移动，榫眼很容易铣歪，
还有虽然相同尺寸的刀，但是出来的榫眼还是会略大于栏杆厚度，
2 D. e. A" e/ o所以就换小一号的直刀，开始计算、制作模板配合轴套开榫。

先后试验过好几种方法：
8 C5 f+ ^3 i! ^% [: q1.用五合板作模板：否定，因为不用开几个榫眼，模板会开始磨损
2.有机塑料板：也否定，开孔的加工精度比较难掌握，开好的模板不能调节
3.于是就出来下面这个混合体，由于时间关系作的比较粗糙，拿出来献丑了。
7 H7 z; L2 R8 T( f  b

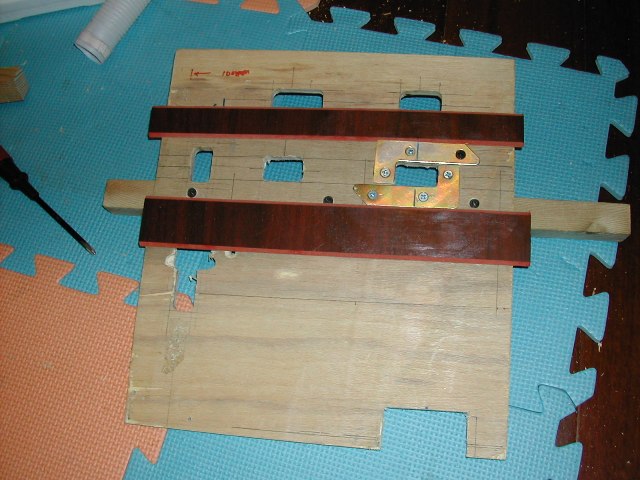

模板照片：
8 h8 ?. s0 B/ X( Q# `7 Z
" Z1 b4 r7 H: H; e
$ Q/ V4 z, H& K3 ^1 ]( w, ]主要材料：直角连接件
$ O0 o7 B% `' r+ P: |+ ~' |  n
! c6 e4 I% N8 A6 R& \; J从照片上就可以看出摸索的过程还是蛮漫长的，
总的来说这个模板精度还是很不错的，调节方便、很容易的就能控制在零点几毫米以内。
5 Q8 s' E/ v, B9 k9 N8 U/ ^/ n如果有需要可以控制在游标卡尺测量的精度，而且摩擦小、不易磨损，适合大量开榫。

3 A9 r  t7 U: p  r7 e5 N0 |下面的方孔是开合页槽的
7 `; e; y% I" |0 G
使用过程：
# V5 S7 s/ r3 o  Z3 T: D" {
两个夹子一夹就可以开始工作了
! U- n( ?! c/ u( `" e5 f
; f* \. p4 i0 M* R% k4 }9 N0 f
: Y. B1 V. q, L$ N) x个人心得：对于松木等软木而言，榫眼的尺寸应等于或略小于榫头
, f+ V* S$ r; T, ]9 F, w: Z8 j& B
在雕刻机开榫方面，最佳方案可能还是太阳鱼做的雕刻机开榫装置，大家可以搜索一下。
4 l: x# R" _1 d# y/ ~( k7 O6 z太阳鱼属于工程师级别的，做的工具是仪器级别的，向他学习" />
9 p8 @( |" T2 W% r2 B- K& b

现在超人处订的890已经到货，有时间一定要尝试一下。
: z* _& Y' x0 |8 N3 L顺便提下我是第一次网上购买二手工具，感觉超人的东西不错、人更不错。" />

7 S; S7 {) P6 N6 B[ 本帖最后由 血仍未冷 于 2008-4-23 01:52 编辑 ]

太阳鱼

这是非同一般的作品。是对diy目的之一的一种诠释
- S, Y0 I% g1 _7 ^2 b9 Q) Q做工精细认真，从构思到摸索、施工、成品付出的精力已经不是辛苦一词可以概括。
锁扣的设计也具有创新性（材质耐用程度有待时间检验）。
为何在几乎没有工作场地、成熟经验的情况下完成如此普通人花钱就可以得到的家具，我想支撑这一切的是一片爱心！你的孩子将来会以自己有一个非凡的父亲而自豪。
我也不断告诉孩子，一切都可能失去，只有你的本领永远属于自己
7 r! C9 Z/ a# K% p# [* l所以孩子应当是自豪的，父母日新月异的全面能力绝对不会使他/她有任何自卑心里。
# b; m, w; D, [& N. xlz对我是过奖了，看到的只不过是概念型的东西为大家提供思路，没时间完善，我的兴趣是挑战未知
0 F; V: @; T9 E) C
3 X2 @: Z* J  `" r
0 x$ a8 m2 n- W5 V" Y7 f, y. r每个人都有引以为荣的东西，贝多芬说：世界上公爵有的是，贝多芬只有一个！

jmsnail

楼主真是能人！非常赞赏！
+ F  U& Z( k* q  P; T: m' `
% M1 f8 }! V" n9 s. Y做得太漂亮了~~~我只是想到了，但你做到了！

顺便问一下：你那个小台锯那里买的？很精致哦！

[ 本帖最后由 jmsnail 于 2008-4-23 08:21 编辑 ]

血仍未冷

能得到太阳鱼老兄对作品肯定的评价，以及对子女教育点评，受益非浅！
好喜欢这个论坛的气氛，相互帮助，相互学习，共同进步，这也是我制作的动力之一。

血仍未冷

小台锯是我在本地五金市场买的，
" p' m' A* f& F0 x0 [+ h是电容电机的，除了声音小没有其他优点，
我打算有时间把它拆了，重新做一个，不推荐购买。

ny1958

还是看不懂那个模板~~
! e8 L. C6 i& w8 \1 z9 r
4 B: l, [0 g- v+ P! J! \9 y开隼眼是看懂了~~可是开榫头的那部分呢?

DONGDONG1540

能看一下你用雕刻机修床边拿一根根竖的小木条用的什么刀吗？还有开榫眼用的刀，谢谢！如果有床的具体尺寸就更好了，我正在做，不过用的是原来的旧木料，杉木的门框改的，希望能得到你的大力支持！谢谢！

8 L, Y6 h0 U& D* }% o& Y" N
, `9 [4 ]. j- n$ f[ 本帖最后由 DONGDONG1540 于 2008-5-11 13:57 编辑 ]

血仍未冷

原帖由 ny1958 于 2008-4-27 00:03 发表
6 g- ]4 [$ I1 A3 F. S还是看不懂那个模板~~
2 Z) q) F( G9 X3 i
. k( F3 Z2 w# X4 C开隼眼是看懂了~~可是开榫头的那部分呢?

" `) I8 n* L- B: [- |
榫头就是栏杆

血仍未冷

原帖由 DONGDONG1540 于 2008-5-11 13:56 发表
* D: _- A* o. @- T9 h" T- ?能看一下你用雕刻机修床边拿一根根竖的小木条用的什么刀吗？还有开榫眼用的刀，谢谢！如果有床的具体尺寸就更好了，我正在做，不过用的是原来的旧木料，杉木的门框改的，希望能得到你的大力支持！谢谢！
- |5 \8 h; j7 uhttp://www ...

( {0 |- E/ P) O; c. c! }
栏杆我是用3\8正半园刀铣的，榫眼是用直刀+轴套+模板开的。（铣刀是五金王这里买的，还不错）
( |* ], ^4 v- [: D/ u$ Y床的尺寸，不同的式样可能略有不同，可以到商店里量实物，或者到淘宝上去参考

( }/ R( }; a: w9 P5 Z/ O4 }这家淘宝店就有尺寸介绍，你可以参考一下
9 R% m8 I2 i& h% h' M! l) R& hhttp://shop33688481.taobao.com/?catId=8032497&queryType=cat&categoryName=*%BA%C3%BA%A2%D7%D3++%CD%AF%B4%B2&browseType=#pagebar

[ 本帖最后由 血仍未冷 于 2008-5-15 20:37 编辑 ]

无鳞鱼

橡胶万象轮那里买的？多少钱一个？

血仍未冷

原帖由 无鳞鱼 于 2008-5-15 21:03 发表
2 a& Z# {1 ^& x5 B- o0 L橡胶万象轮那里买的？多少钱一个？

是我在本地五金市场买的，4个30元。
  w5 v; E- {6 r  G* D- S) S经过一段时间的使用，这个轮子还是满不错的，物有所值。

crazyabc

我得好好学习一下了。

ptwei

比较实用的婴儿床，真正体现打榫的功夫！
1 x0 d8 C5 m1 p2 b4 a" x0 _向版主学习！

ptwei

很实用的婴儿床，充分体现了打榫功夫！

无敌窝头

心动不如行动啊~~~~~
