车床终于完工

涅磐凤凰 · 发表于 2012-12-29 12:38:03

前段时间用手枪钻弄个玩具小车床，实在太简单

决心弄个比较扎实的铁家伙，经过长时间的浏览和学习坛子里的作品，边构思边准备材料，毕竟是第一次搞这么大的工程，断断续续弄了3个多月

总算是成型了，哎，构思的时间占去了绝大多半，推翻了N个不成熟的方案，失败放弃浪费的材料一大堆

我想说如果再让我搞一个的话我一定会节省很多时间

闲话不说了上图呗

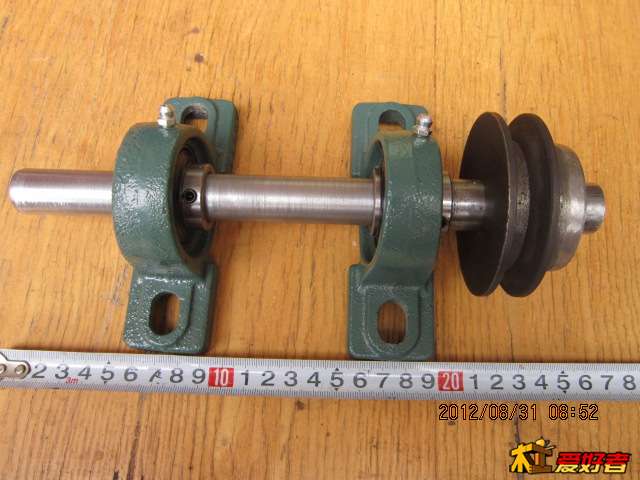

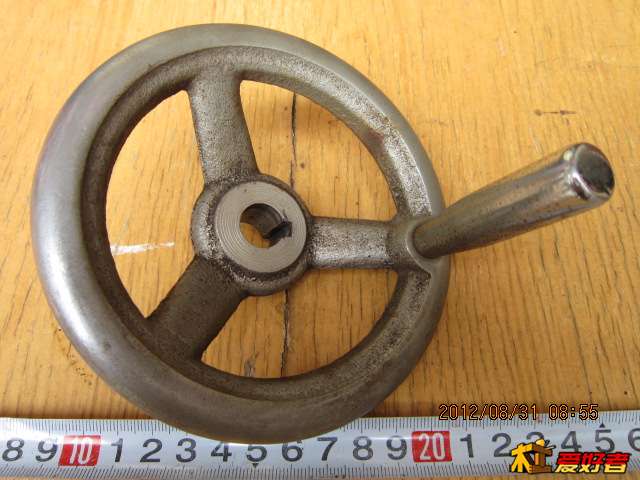

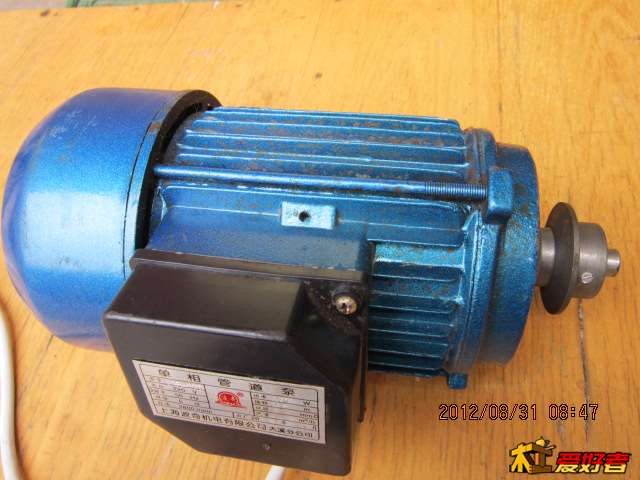

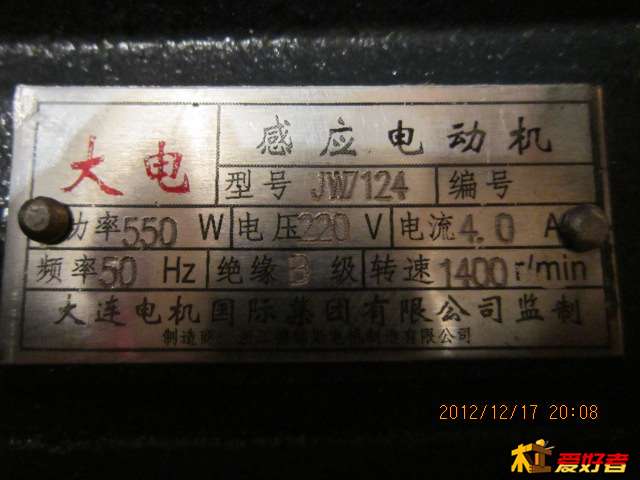

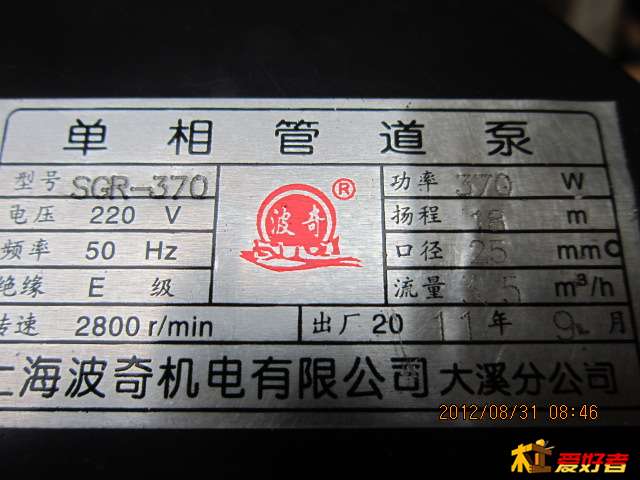

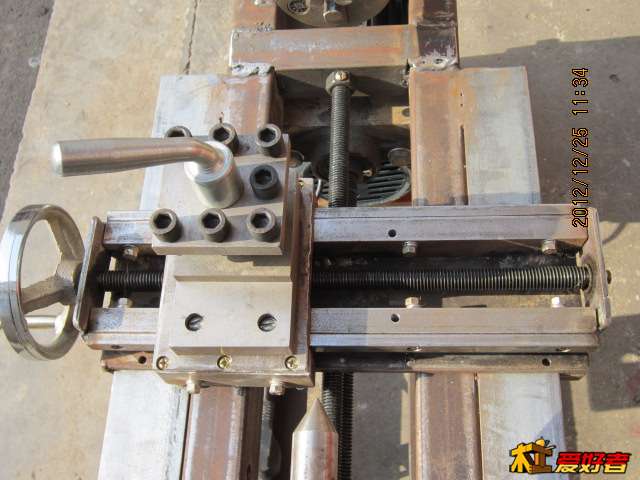

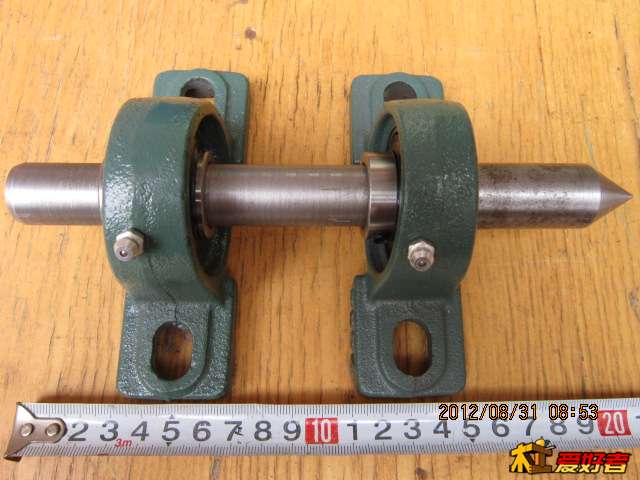

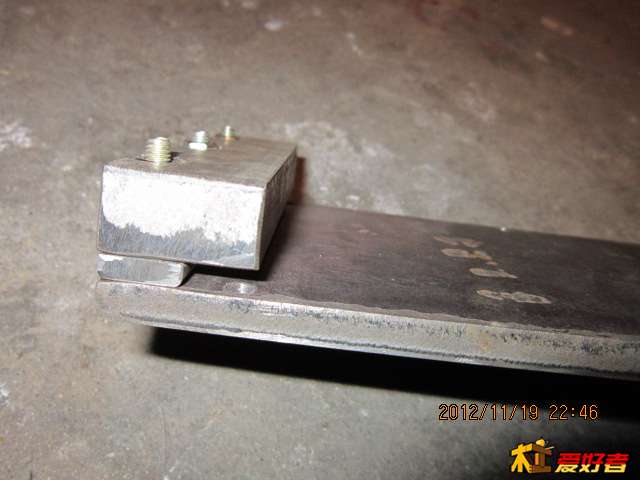

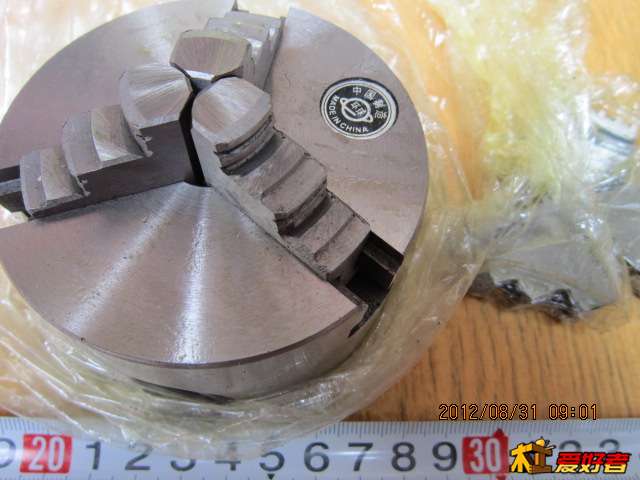

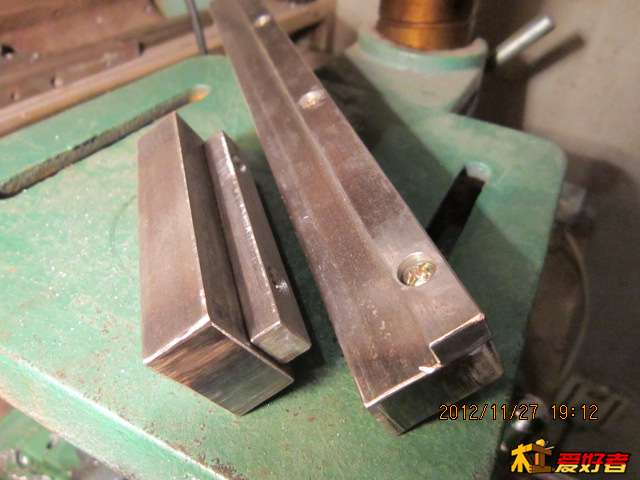

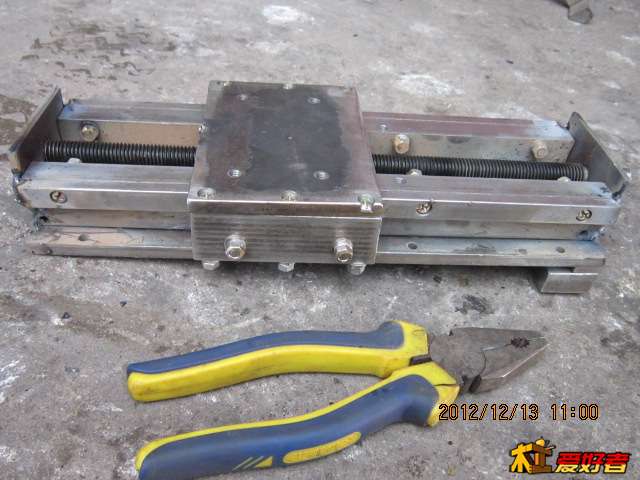

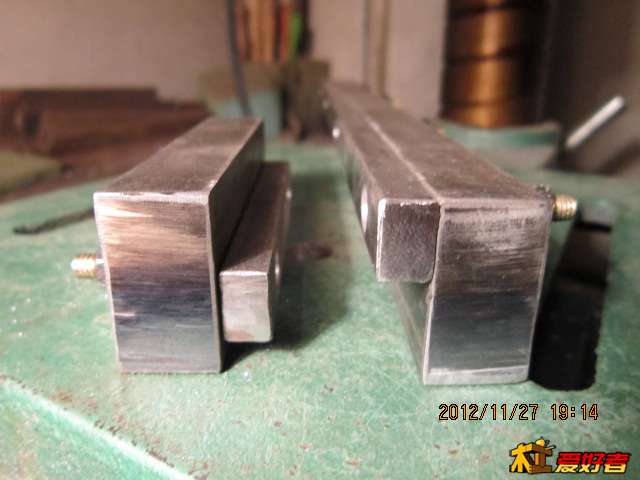

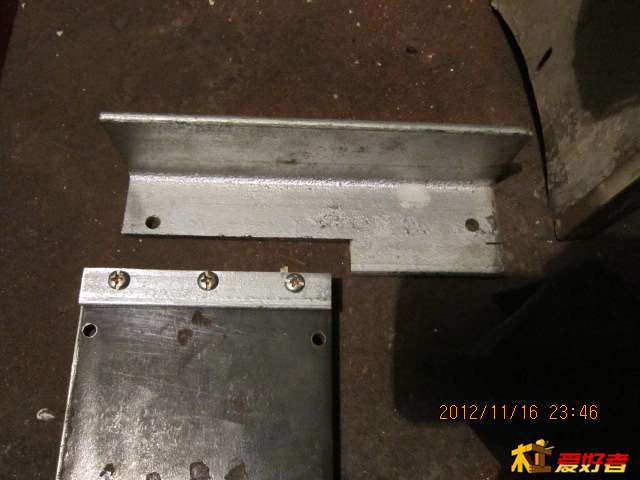

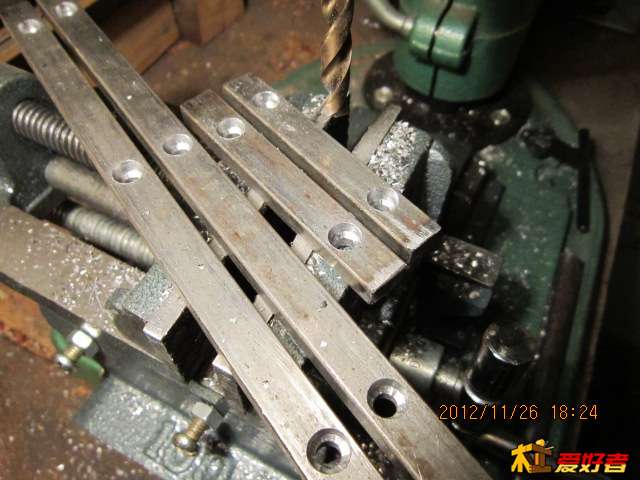

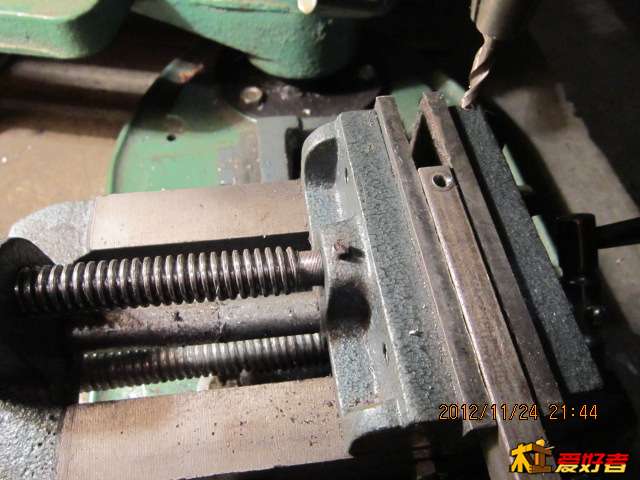

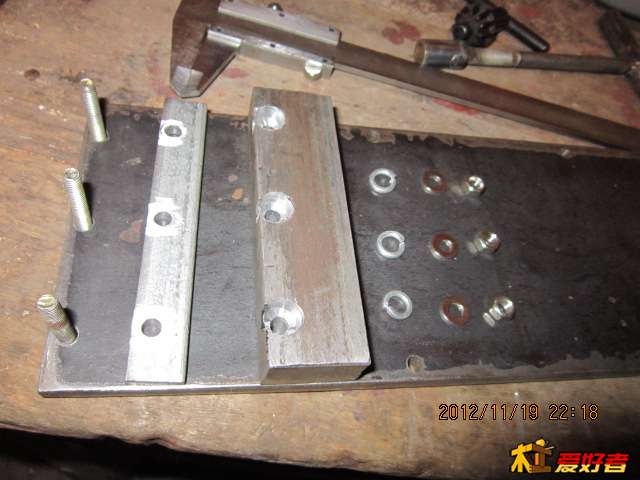

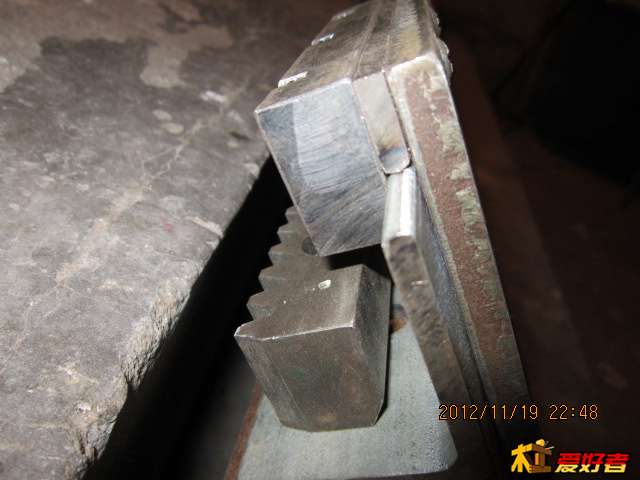

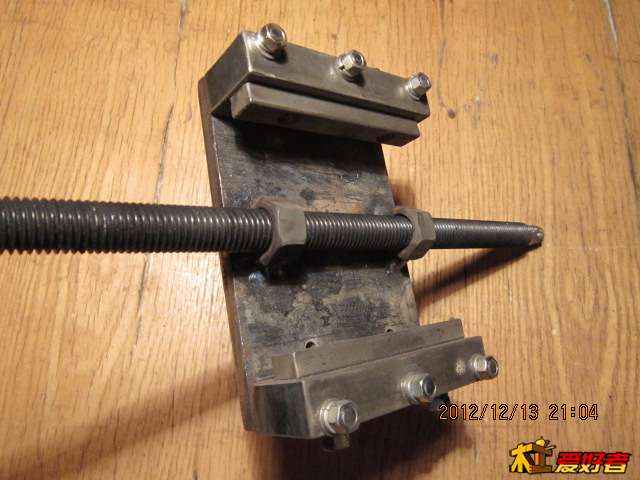

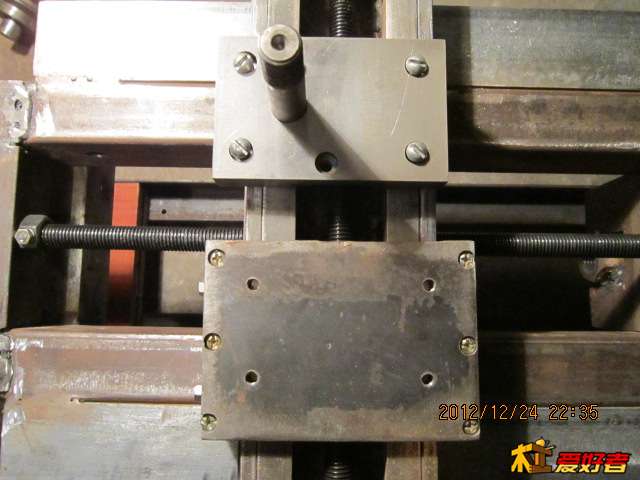

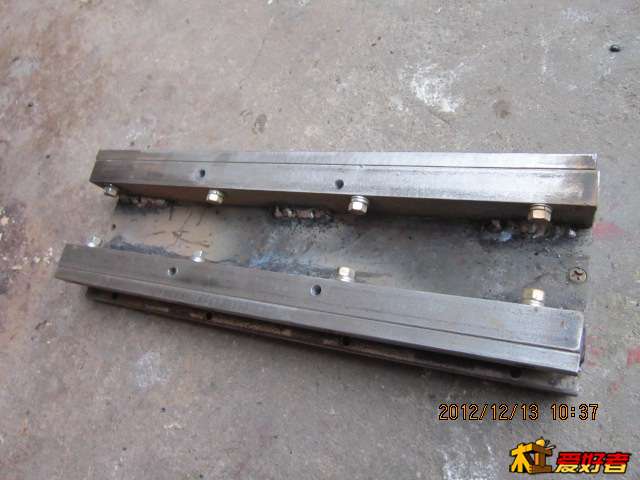

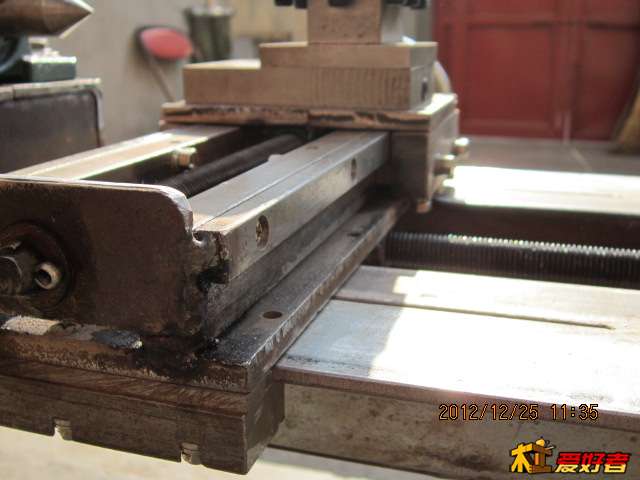

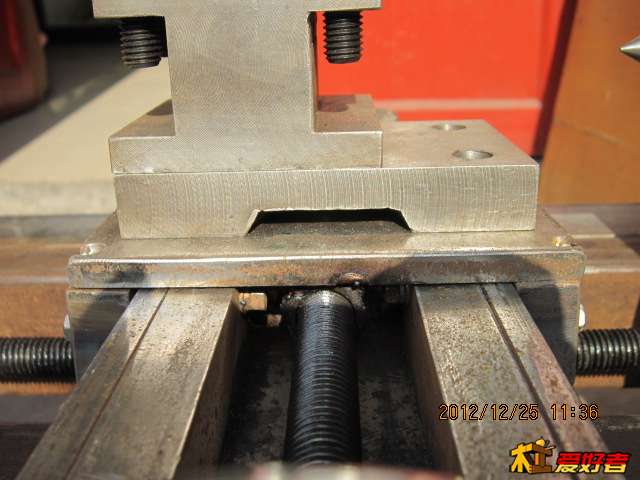

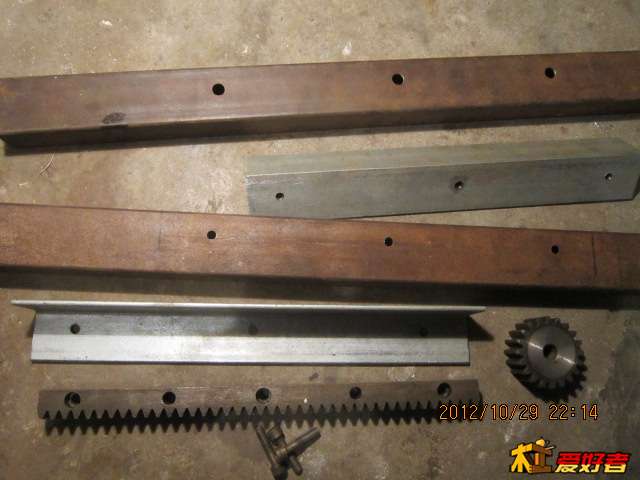

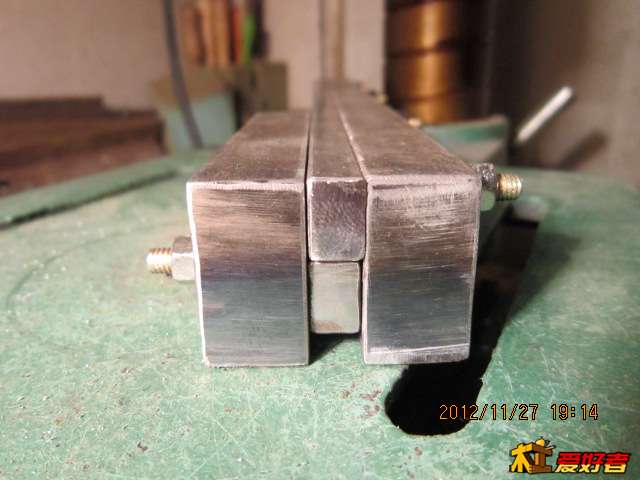

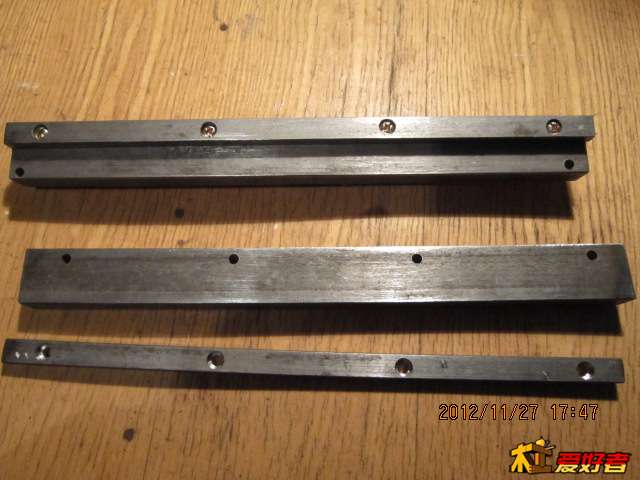

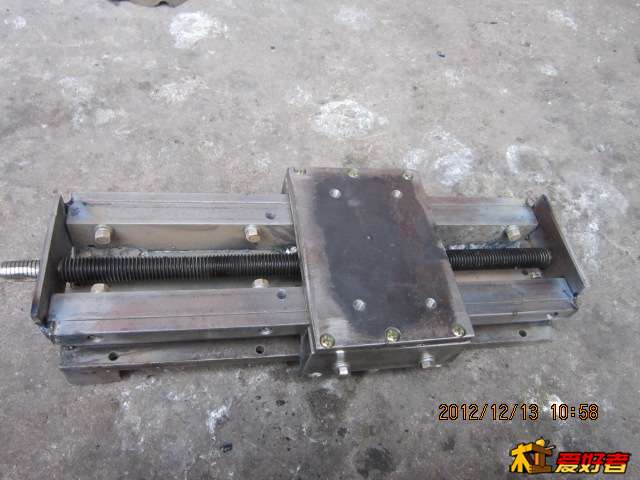

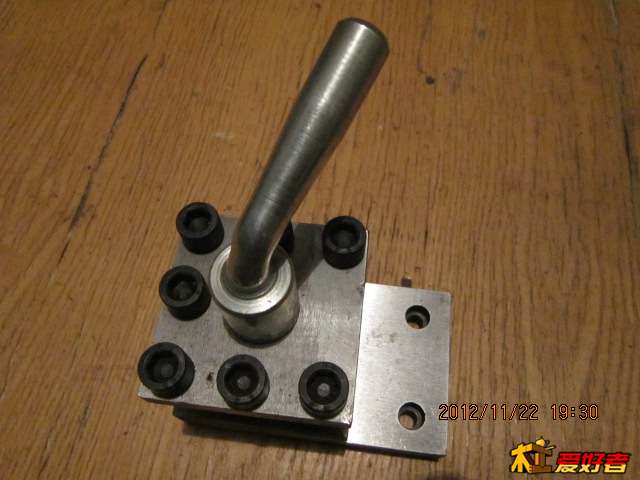

十字拖板是最让我头痛的所以时间和材料基本上都浪费在这了，最终在物资市场选择了键这材料一大一小配合在一起正好做滑槽比较扎实精度也不错大的是30*16 小的是15*8 拖板两恻是5*5的角钢

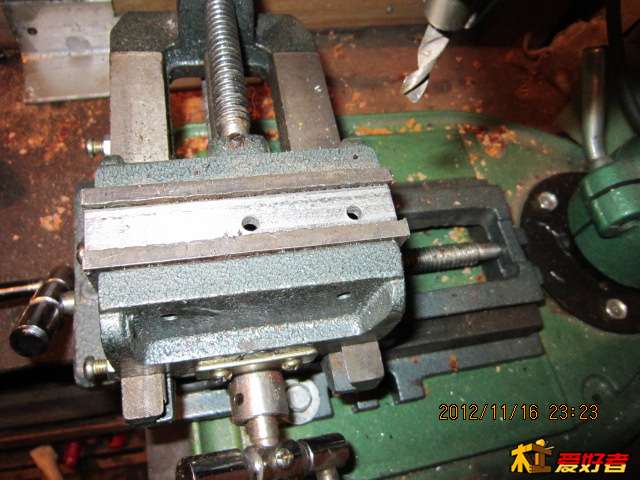

照片 531.jpg

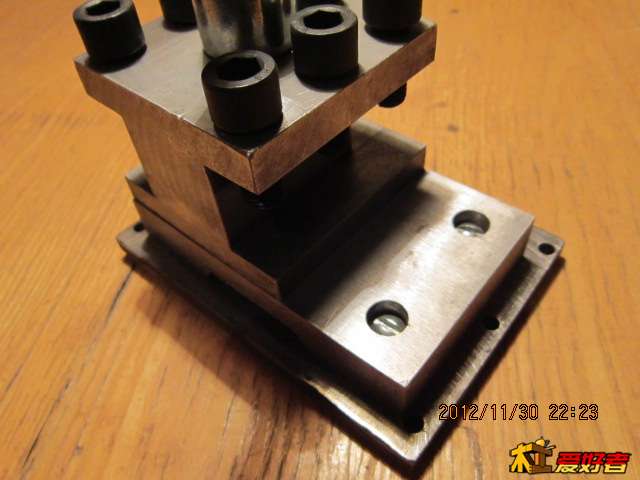

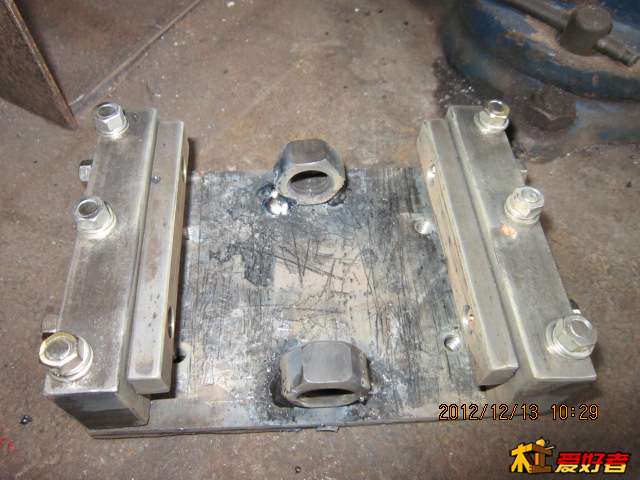

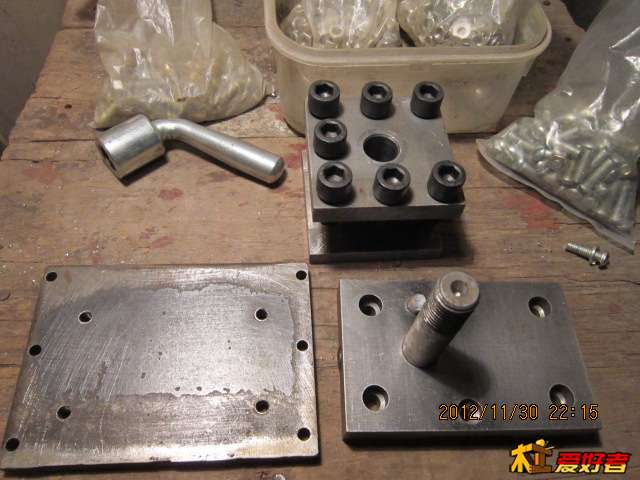

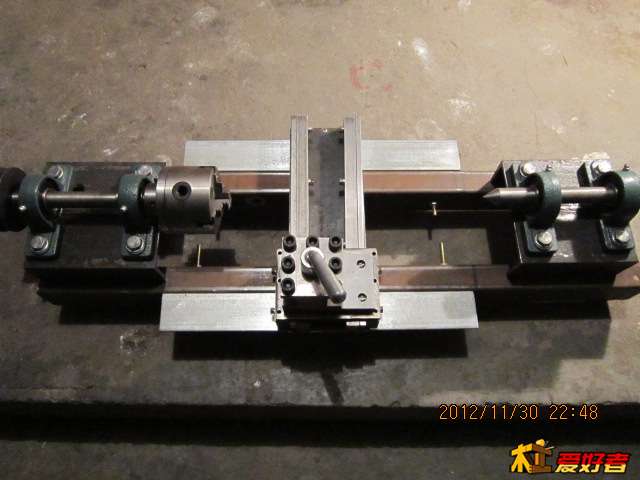

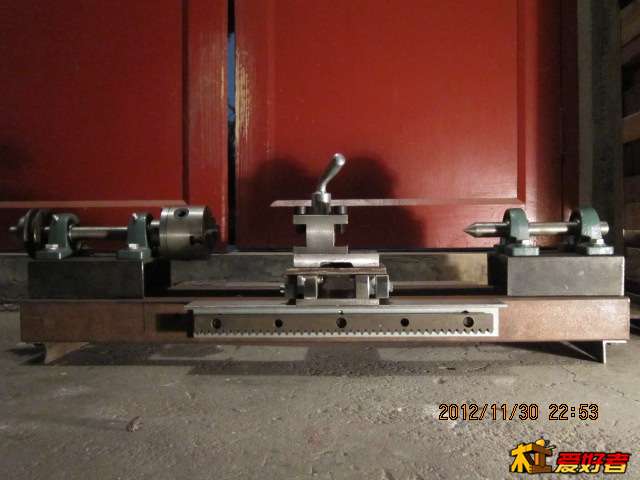

先搭上积木呵呵上半部分基本就这样子照片 558.jpg

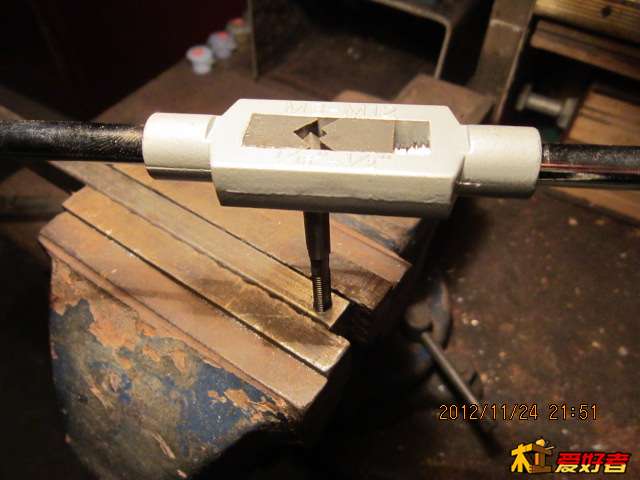

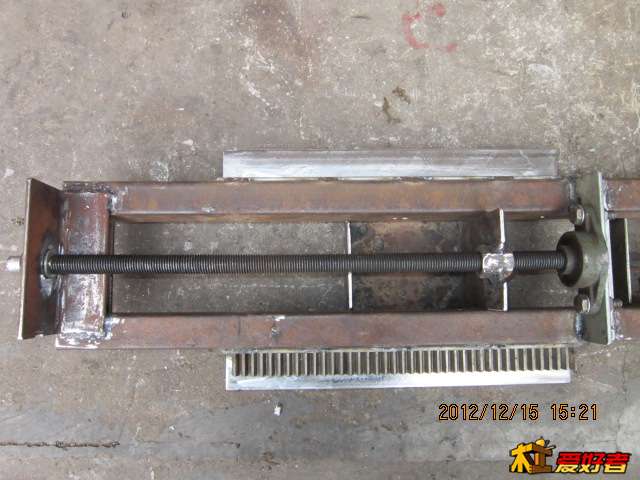

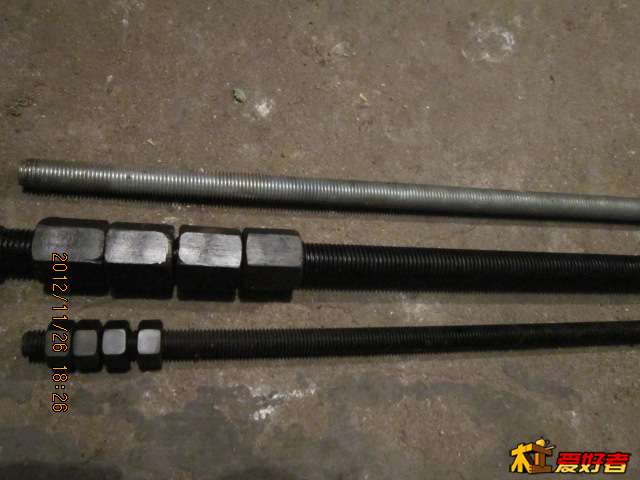

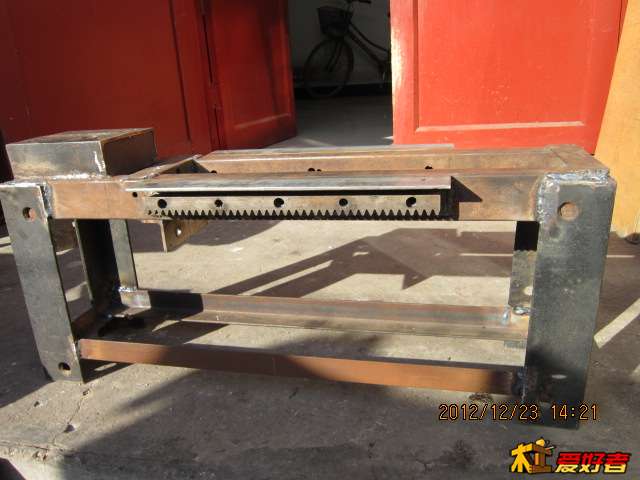

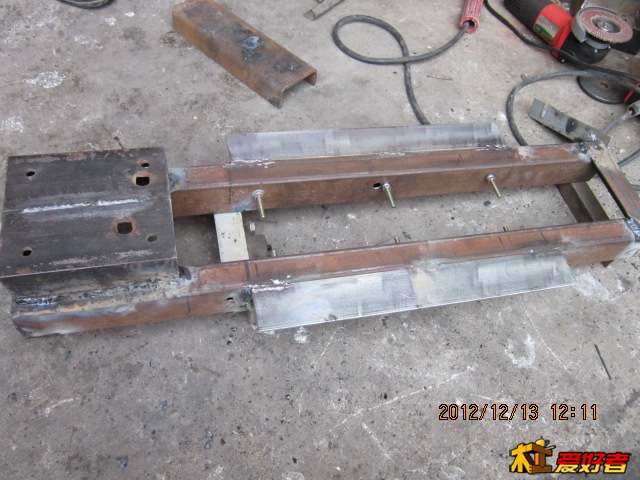

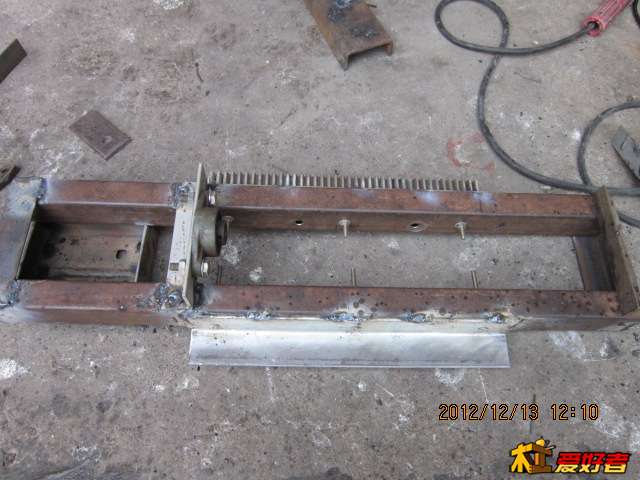

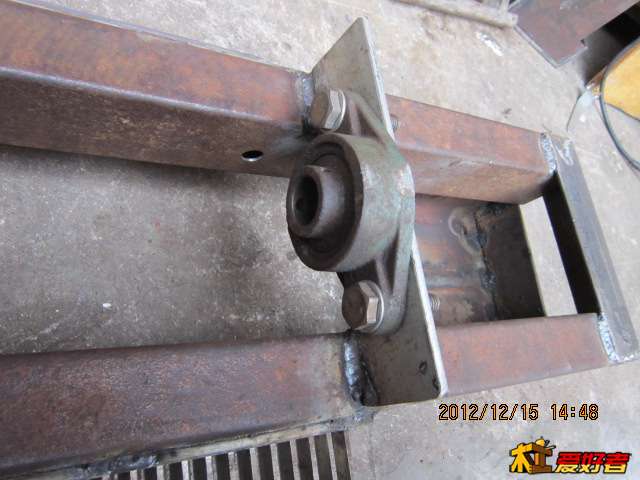

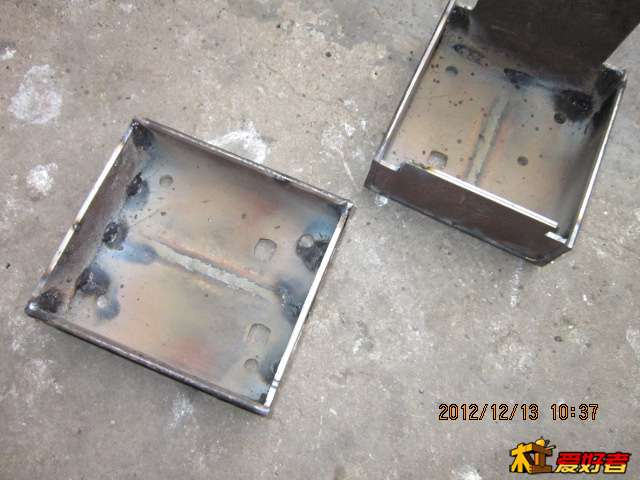

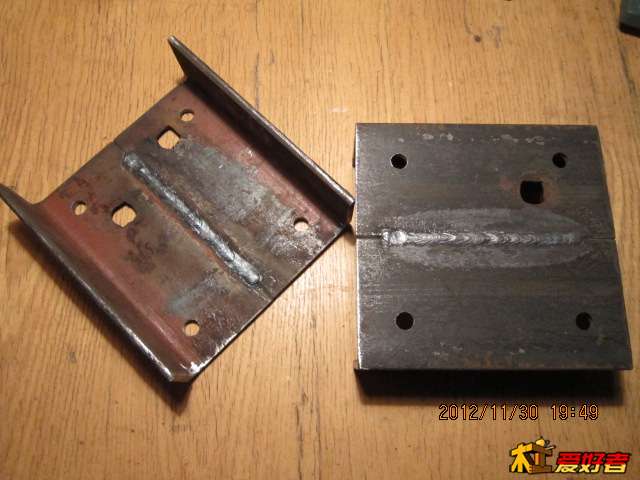

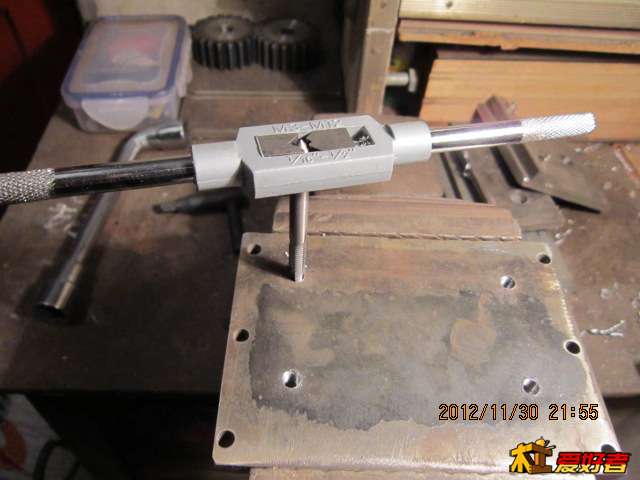

还有若干的角钢就没拍照嘿嘿开焊

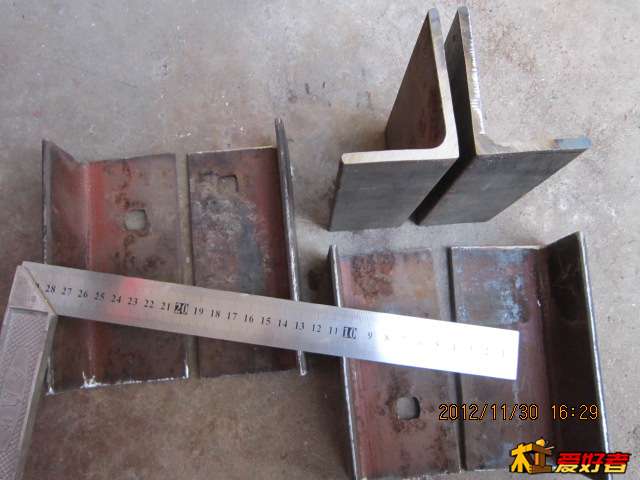

照片 551.jpg

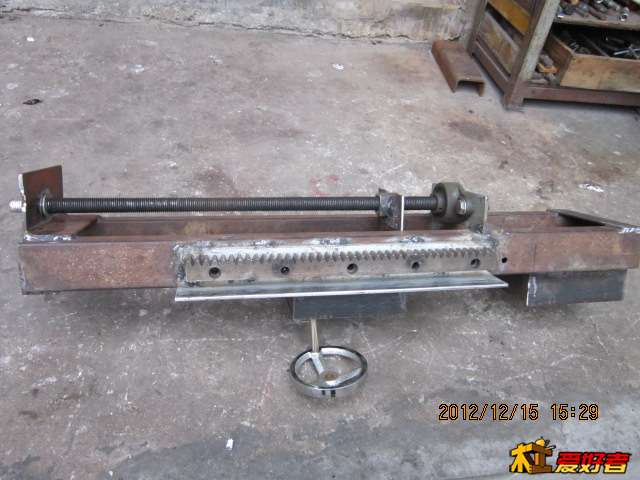

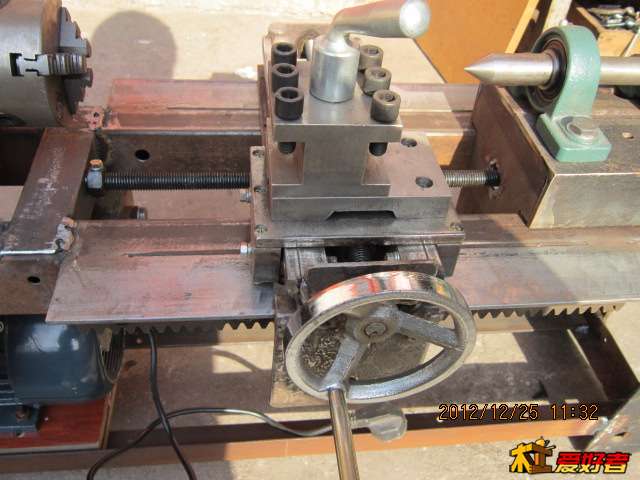

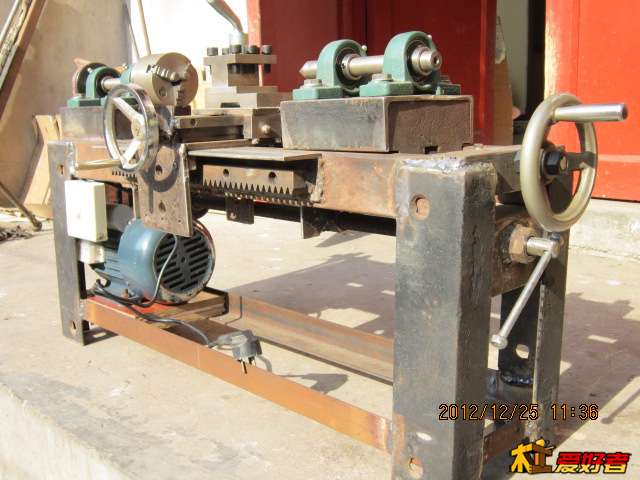

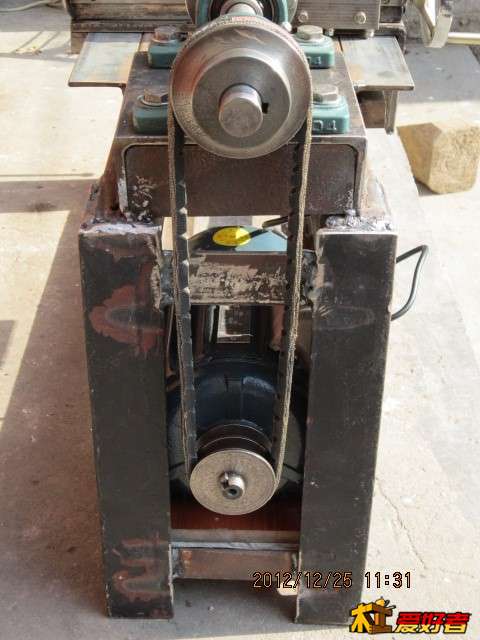

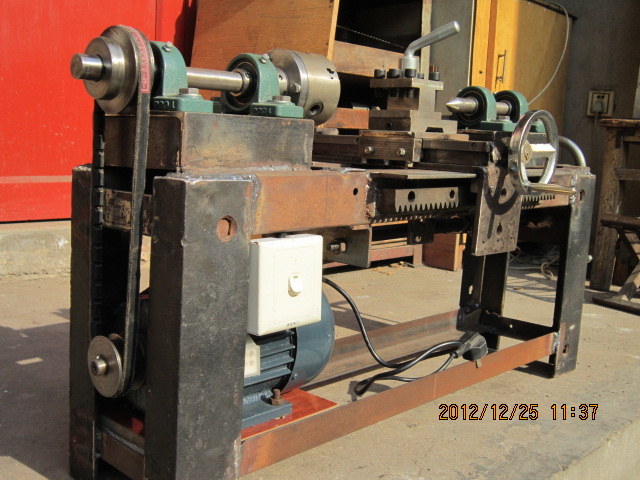

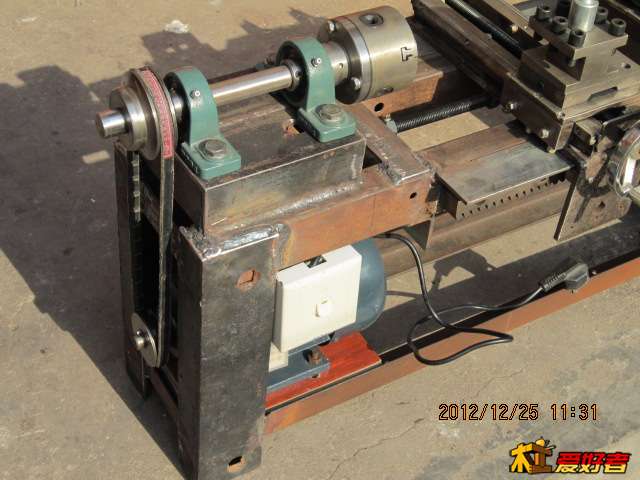

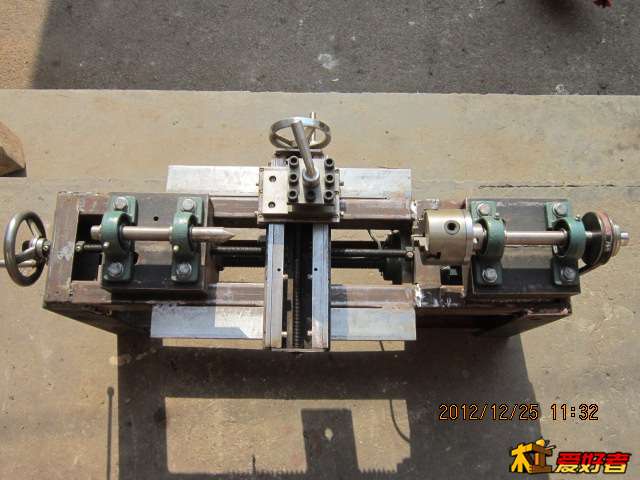

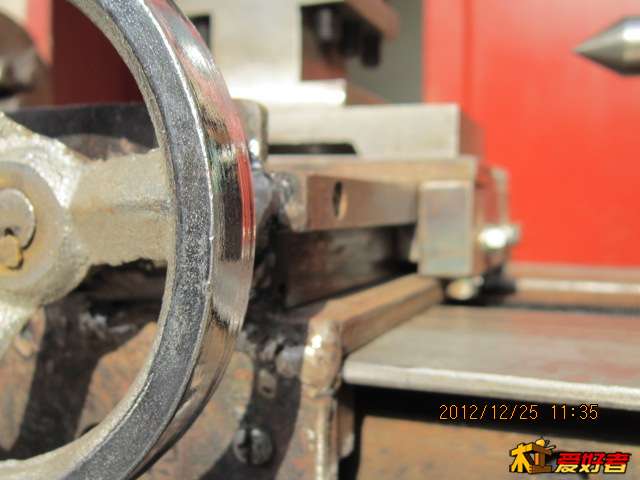

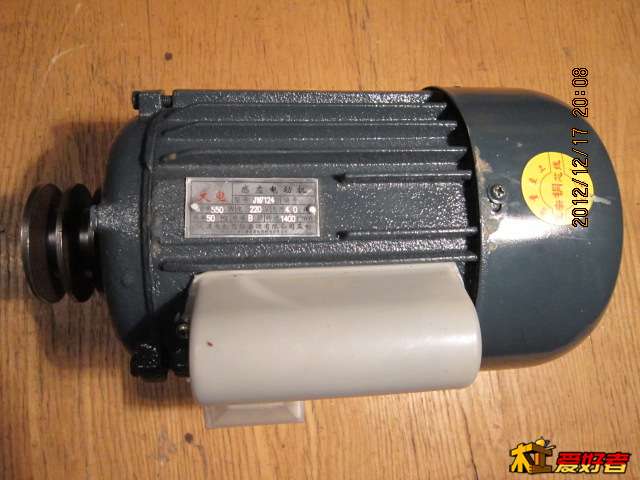

开始拼装了

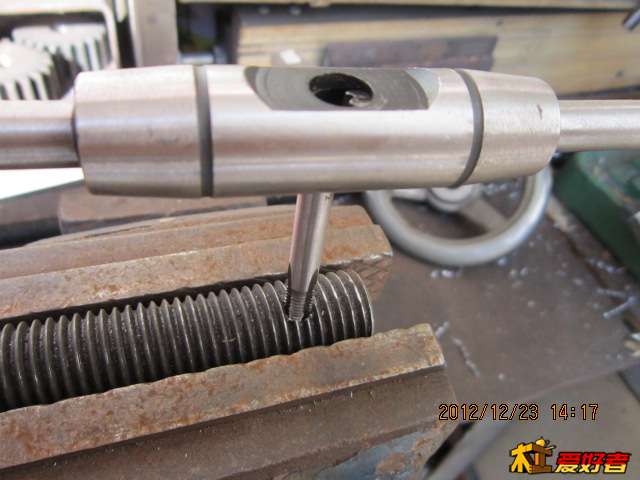

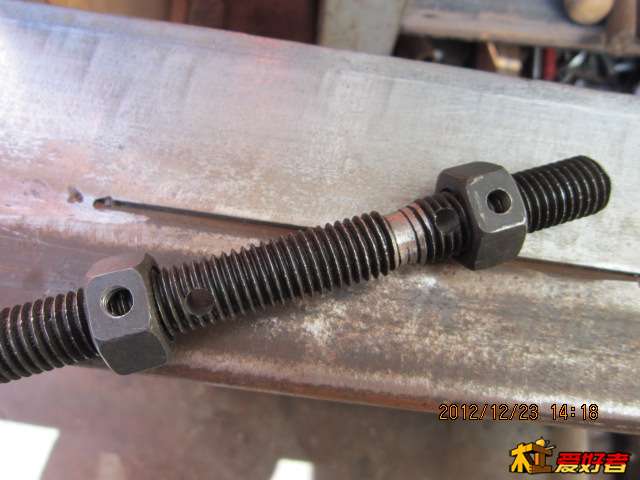

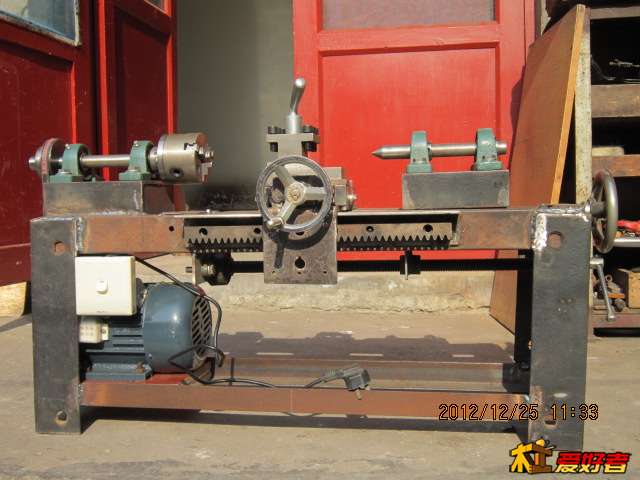

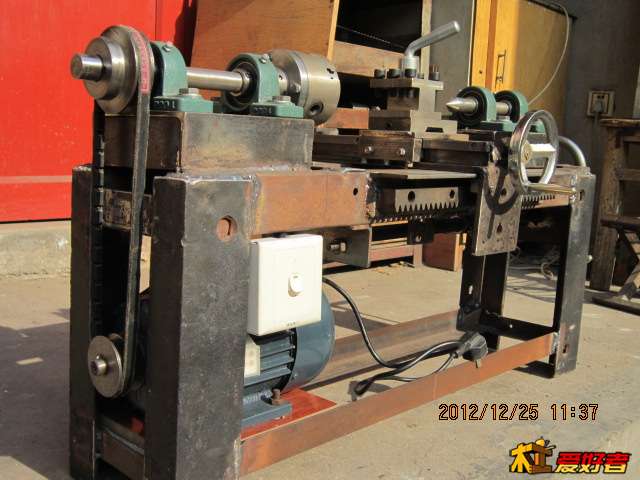

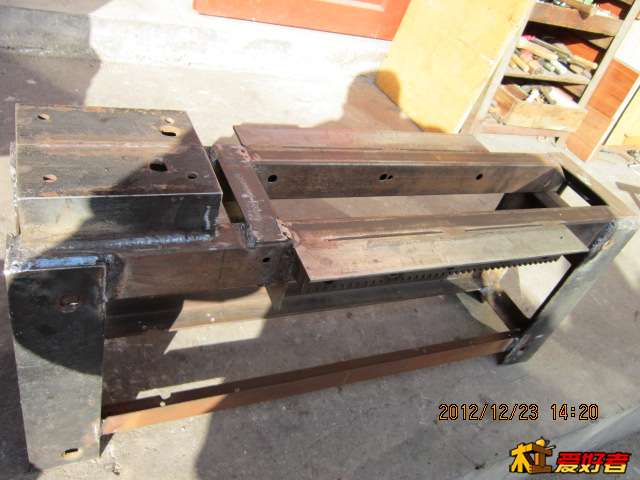

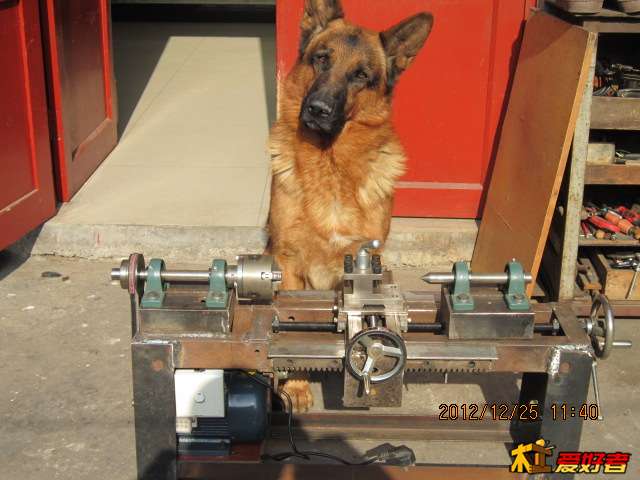

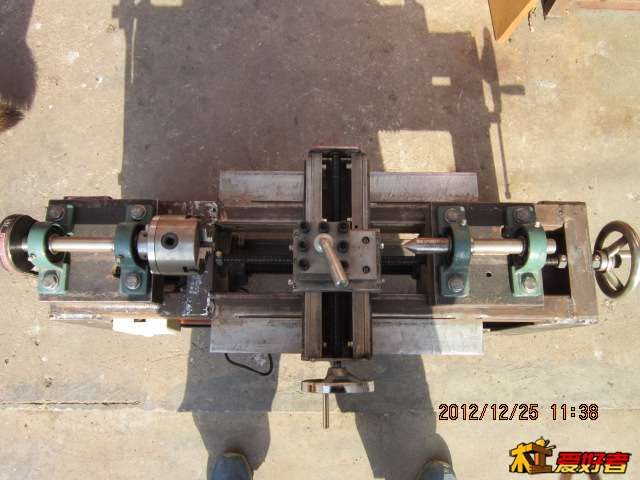

床身尺寸是长85CM 高35CM 宽20CM（拖板处宽30CM）最大加工长度34CM 最大加工直径18CM 尾部顶针锁闭装置还没弄好 2个方案正在比较

嘿嘿过几天再给它穿上件彩色的衣服就更好看了

希望大家批评指正

须弥沙123 · 发表于 2012-12-29 13:09:59

强悍，羡慕。

figust · 发表于 2012-12-29 13:10:33

不错，有魄力

bjjymaolei · 发表于 2012-12-29 13:15:07

额的神啊，你的手艺忒好了！膜拜。

天下无敌 · 发表于 2012-12-29 13:16:40

学习了{:5_303:}

秃秃小嘎子 · 发表于 2012-12-29 13:16:58

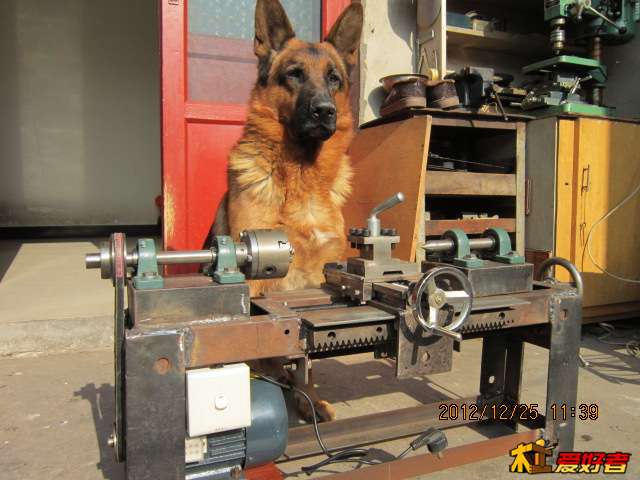

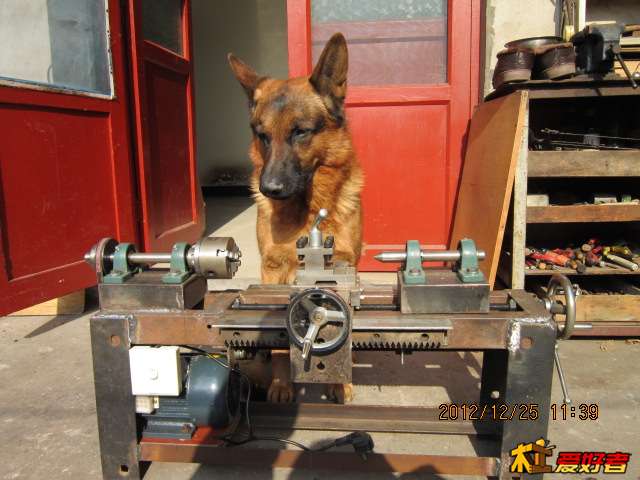

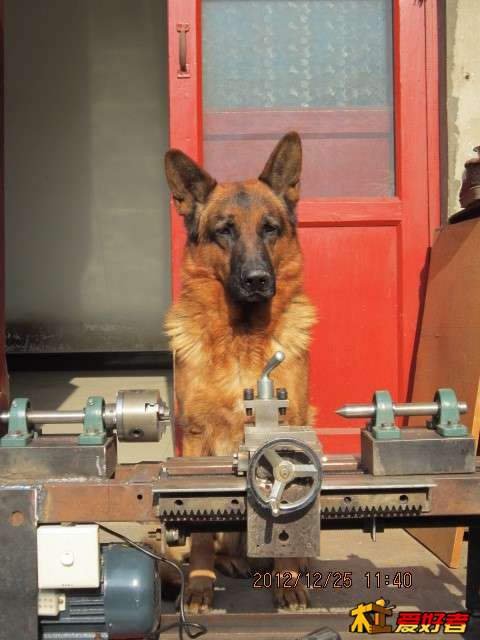

狗的出现才看出车床原来这么小

wfzmc · 发表于 2012-12-29 13:19:09

我擦做的真好

我儿也叫YOYO · 发表于 2012-12-29 13:36:04

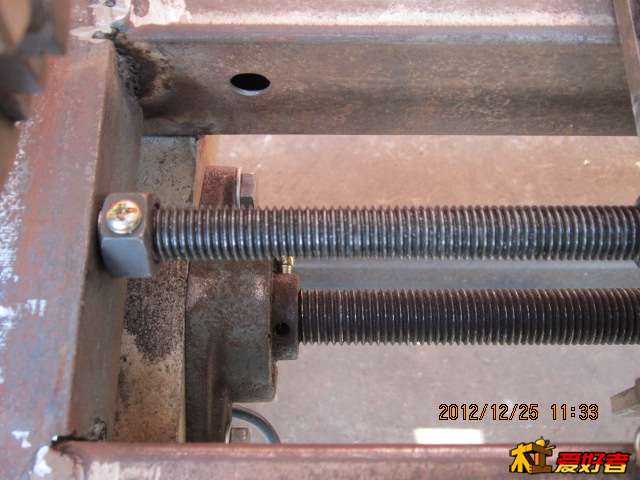

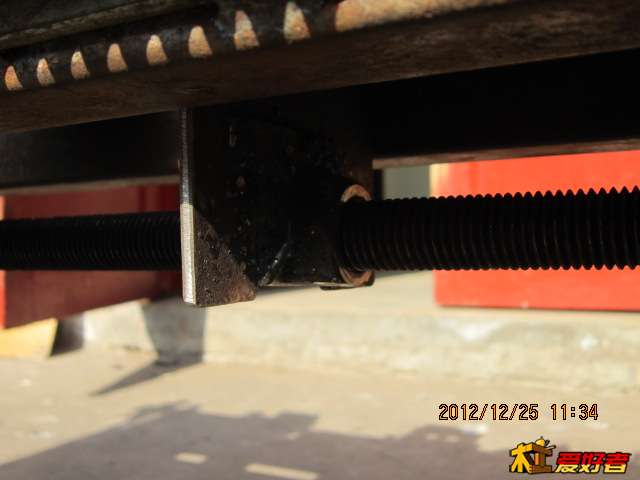

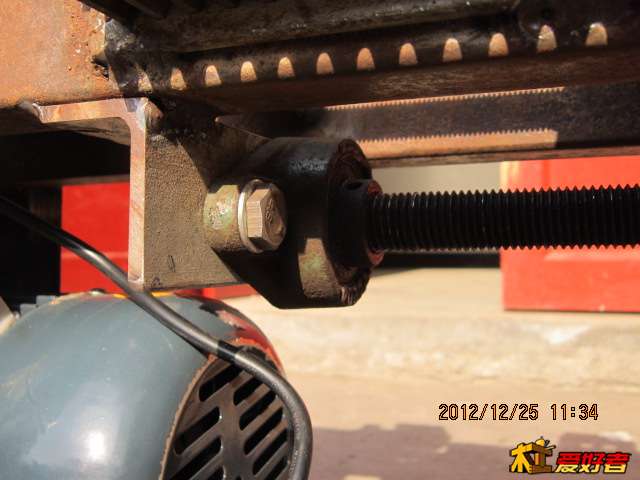

丝杠是给尾顶的，齿条是大托板进给？

eel9993 · 发表于 2012-12-29 13:41:15

没接触过电焊.....总感觉床身强度有点那啥啊

直角尺 · 发表于 2012-12-29 13:41:38

狗和车床绝配！！！是苏联红吧。

老初学者 · 发表于 2012-12-29 13:48:59

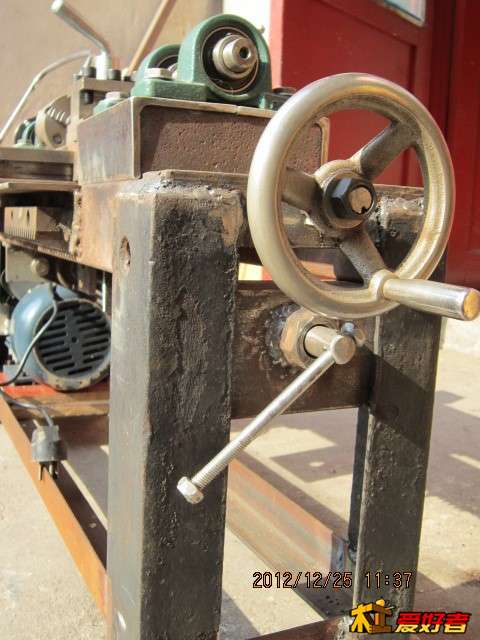

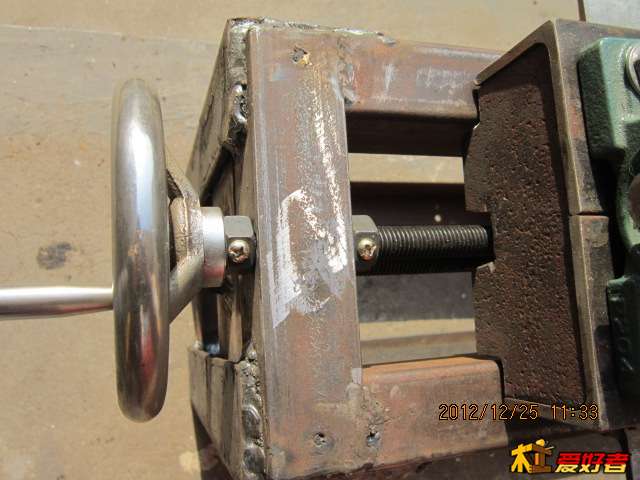

金工出身吧，做的漂亮，看来精度不错，期待好作品。有一点没看明白，车床尾端上面的丝杠是调顶锥的，下面的丝杠是调刀架的，那么侧面的齿条是干什么用的？

xshhh · 发表于 2012-12-29 13:54:13

一台二手仪表车也就几百，这台DIY的人工材料加起来不比买一个现成的二手车床便宜,而且精度未必好，基础工具还是买现成的。

peteron168 · 发表于 2012-12-29 14:39:41

代价太大了，这样的代价直接买二手，效果要好很多。
从结构上来看，横向走刀不会与轴心平行，横向与纵向也很难垂直，纵向走刀与轴心也很难垂直，床身与轴心也不会平行。
只能说是从无到有吧。。。直言，勿怪。
不过，做到这样很不容易了。。。

老袁 · 发表于 2012-12-29 14:43:17

这个论坛的能人真是太多了！

用砂布机把车床打磨后，喷上你喜欢的颜色就更完美了。

这个帖子的出现导致了车床企业销售下降，责任谁负？？？呵呵！

还是楼主的手艺精湛！

松泉山人 · 发表于 2012-12-29 14:47:28

做的真不错，应是干金工的。
