新手真心求教如何实现木条通孔

丹溪心法 · 发表于 2012-12-23 14:32:10

大家好，我在设计一种蜂箱时，对于下图这样的孔，不知如何是好，曾经把整套图（CAD的）给很多木器厂看，他们都不理会这样的小生意。而家俱店在周围根本没有。

我想，与其给别人打样费，不如自己买工具，爱好者论坛是我无意中找到的，很喜欢这个论坛，希望在这里能学到东西，得到推荐买到合适的工具，用最省钱的方法实现我的梦想。

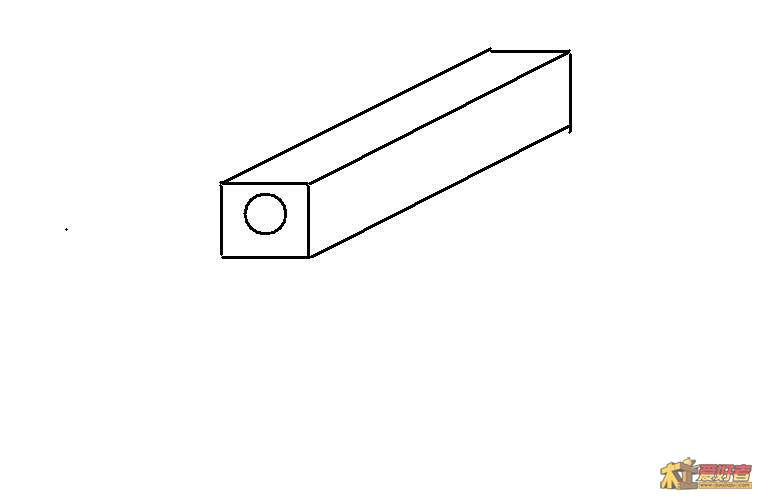

先把一个示意图，在家里没有CAD软件，保能随手画一下。

具体是这样，截面15mm*12mm的矩型面，在中心位置打一个垂直通孔。木条的长度是80mm，请问用什么工具能保证垂直度？多谢各位老师！！


丹溪心法 · 发表于 2012-12-23 14:33:20

不好意思，通孔真径是4~5mm

allennn · 发表于 2012-12-23 19:04:41

同关注~~~~~~~

tt83151551 · 发表于 2012-12-23 19:20:23

用台钻和台钳配合应该没问题

再见，阿帕奇 · 发表于 2012-12-23 21:02:06

用车床也可以

再见，阿帕奇 · 发表于 2012-12-23 21:04:07

再见，阿帕奇发表于 2012-12-23 21:02
用车床也可以

我在机械厂工作的时候，他们车工都用车床钻这样的塑料，当然，还有硬木，其实楼上说的更好，用台钻更简单吧

骑士加油 · 发表于 2012-12-23 21:12:33

如果钻头没那么长的话可以把木条锯开，加工完之后再粘好就行了。

gztv008 · 发表于 2012-12-23 23:49:59

本帖最后由 gztv008 于 2012-12-23 23:56 编辑

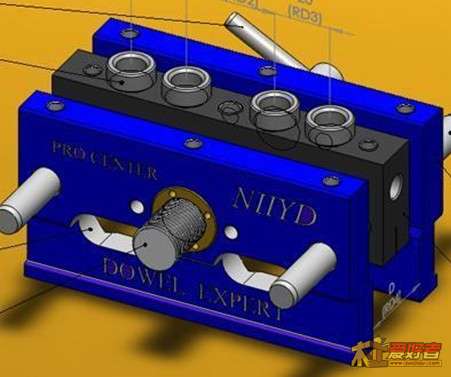

到工具店的五金王那里买“支罗钻”从200-500mm都有，十几元就有一支，垂直的话，台钻最好，但是贵，80mm的话可以考虑钻木榫钉的辅助垂直打孔器，站内的几家工具店都有，300元左右

foshchen · 发表于 2012-12-24 00:33:41

有一台好一点的钻床就可以了。还要做一个好一点的夹具。

江南闲士 · 发表于 2012-12-24 16:18:20

gztv008 发表于 2012-12-23 23:49
到工具店的五金王那里买“支罗钻”从200-500mm都有，十几元就有一支，垂直的话，台钻最好，但是贵，80mm的 ...

好像没看到过4-5mm的支罗钻

denverdai · 发表于 2012-12-24 16:46:51

劈开雕刻机或者修边机用圆底刀分别刻槽子然后用白胶粘在一起。最省事。省钱。

fucuilin · 发表于 2012-12-26 13:05:05

开个凹槽，再用木条补上就行了

ak99519 · 发表于 2012-12-26 13:22:12

8厘米，电钻就行

新疆蜗牛 · 发表于 2012-12-26 22:37:36

换个思路，楼主，
你先在一块整木上用电钻，钻出你要的一个洞，
然后沿着已经钻好的懂，切割你要的外部尺寸。
怎么样？

透明光 · 发表于 2012-12-26 22:43:00

应该是80CM吧，中间锯开，雕刻机圆底刀伺候，在粘回去，完成！
