改良FMT开榫机(想到的仿形机，也可以说是FMT改良版)

mdflyy · 发表于 2012-12-13 10:07:14

严丝合缝发表于 2012-12-12 22:51 : T6 S& q/ A( q y9 x6 Q5 r
要说也是有一定的道理，可能那些杆的链接比较麻烦，因为需要接一个雕刻机，所以杆都得很长才行。

杆不需要很长的，因为这个平行四边形的结构可以变形很长，只有一个点固定，你可以算下变形拉长后的范围有多大。你可以用A4纸裁开折叠成条然后用大头针连接好后按照图示结构固定在桌面上，找一个任意形状的物体，仿形下试试看，作用范围很大，象开一般的榫头、榫眼、抽屉燕尾榫完全足够了。

mdflyy · 发表于 2012-12-13 10:09:32

mdflyy 发表于 2012-12-13 10:07
7 ~6 k: z$ K- _4 i+ \8 r9 k杆不需要很长的，因为这个平行四边形的结构可以变形很长，只有一个点固定，你可以算下变形拉长后的范围有 ...

马蒂斯的个人网站上有一个仿形刻字的类似这种结构，是用木条做的。我把他这种结构和FMT机结构合在一起。你可以看下他的个人网站，是英文的。

zghsgi · 发表于 2012-12-13 10:11:19

mdflyy 发表于 2012-12-13 09:56
- _8 Q" F7 g: ?; M2 x同样可以，你只要将要开的榫头的十字中心点对正电木铣的刀头中心，仿形针对准模板榫头的中心点就可以了 ...

呵呵，我们的意思是一样的，看来你已经开始考虑这个问题了。但是，现在我们来讨论实现工艺上的难易程度：
1、老外对榫心的方法是，工件固定不动，刀头动；你的想法是刀头(中心)不动，工件动；这就要求你的工件夹持机构必须很灵活，请注意它是在台面底下，可以移来移去的，而你只设计了台面上的部分，也就是架雕刻机的部分，你必须接着设计，嘿嘿；
2、假如第一点你做到了，那么第二点你说的调整模板位置，因为模板肯定小，它的移动机构也必然小，那么精度上有点小问题，理论上来说，按你的比例尺设计，移模板产生的误差将是移工件产生的误差的两倍；还有，万一模板被你不小心偏了一个方向呢？
这是实现工艺角度讨论的，也不知道说的对不对。因为你的设计，从理论上说肯定没问题，也只能这么说了

mdflyy · 发表于 2012-12-13 10:15:54

e2zen 发表于 2012-12-13 01:21 7 M, b! x2 u# v
原理上是行得通的，但实际操作上行不通。雕刻机的重量，铣刀铣木材时受力及变化的切力等等，要克服这些就要 ...

可以这样改下，在放雕刻机的位置，处理成乒乓球拍形状(不过是两边都有把子)，然后再连接到两边杆上。不用太粗壮。实在不行，我哪天把他用力学仿真软件ansys仿真出来。我觉得8个毫米厚、4公分宽的金属杆条足够了。

mdflyy · 发表于 2012-12-13 10:54:08

zghsgi 发表于 2012-12-13 10:11
: a' ^# G5 B2 w- ?" t呵呵，我们的意思是一样的，看来你已经开始考虑这个问题了。但是，现在我们来讨论实现工艺上的难易程度： ...

欢迎各位木友来讨论。共同提高，共同进步。

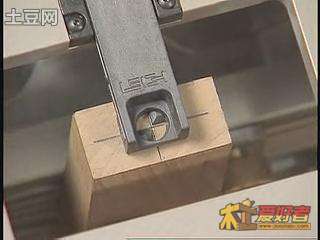

讨论你的第一个问题。同样是工件固定好后不动，移动杆件使雕刻机的刀头孔处的十字线对正要加工的榫头画的十字线，然后，根据仿形针的位置去调整模板的中心位置。模板可设计成一个四方形的木板上粘几个榫块的形状，四方板上开可以滑动的T形槽，移动位置后用螺栓紧固。
第二个问题：模板的尺寸是要加工的榫件的两倍，要加工的榫处的误差是移模板产生的误差的二分之一，不是两倍。模板或以面上面加工两条T形透槽，用螺栓坚固，就可避免偏了方向。为避免偏向，可以确定一条标准边线，加工前用卡尺分别量下两端距标准线的距离，使之相等，就可以避免偏方向。

zghsgi · 发表于 2012-12-13 15:12:06

之前没认真看，还真看错了电木铣与模板的倍数关系，想反了

水无恒 · 发表于 2012-12-13 23:17:00

还是可以通过移动工作台板来调整使工件的中心对齐，不过这样需增加一层，因为只增加了一层台面，无论是移动方案设计还是锁定方法都会非常简单

这个最大的好处是：模板生产虽不能像FMT机那样一个模板即可开榫眼，但是相比还是非常简单，面板和模板普通机床即可加工，也容易修改，所见即所得（仅为放大了一倍而已）

正为开榫机发愁，有心照此方案D一个
