求教！1\2寸燕尾榫架如何开0.8cm的板子

gztv008

caixiaojie0506 发表于 2012-12-9 19:49
( }4 C1 q5 |! j* \( P谢谢！我找找看哪有17/32"的铣刀先！谢谢！

五金王有，我刚买了

imzmcat

caixiaojie0506 发表于 2012-12-9 20:16
兄弟能告诉我哪有你说的刀具可以买吗？谢谢！

7 w/ S( i( V: W4 ohttp://www.zuojiaju.com/thread-169260-1-1.html 48楼

yyreg

cdzhanghua 发表于 2012-12-9 19:45
! ~+ u- d  Q, K# `" @; j  n  N用17/32"的铣刀就可以的呢！有空可以试一下！加工出来的燕尾深度6.5MM，8mm板还差1.5mm深度余量！其它就是定 ...

　　h * tgθ = (燕尾刀径 - 轴套直径) + 1/2 * (齿沟宽 - 齿宽)，满足公式，正解！之前，我的代入有误。呵，公式记错了。。
% c" ]* ~8 L3 g$ s/ N& q  f, T4 l　　简写公式为：
　　h * tgθ = (燕尾刀径 - 轴套直径)
　　使用17/32",7°的燕尾刀，下刀深度为6.47mm。

cdzhanghua

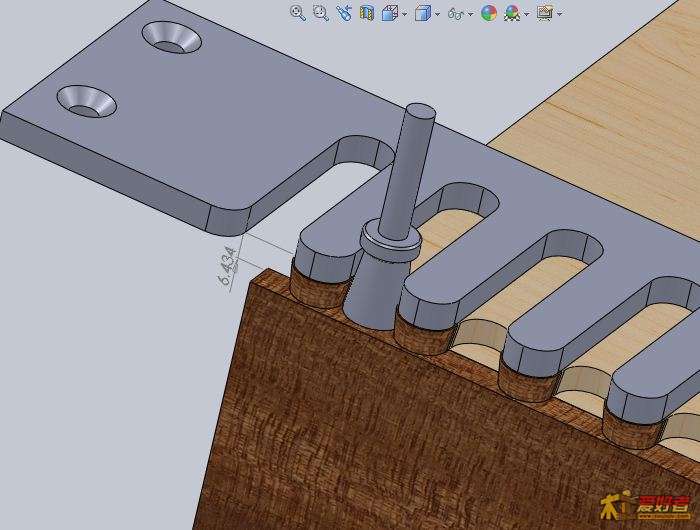

4 w" P& U( \$ k* U' a4 e这个是软件计算的，不是我乱说的，这是组合的效果图:
2 T: i  \4 w: v

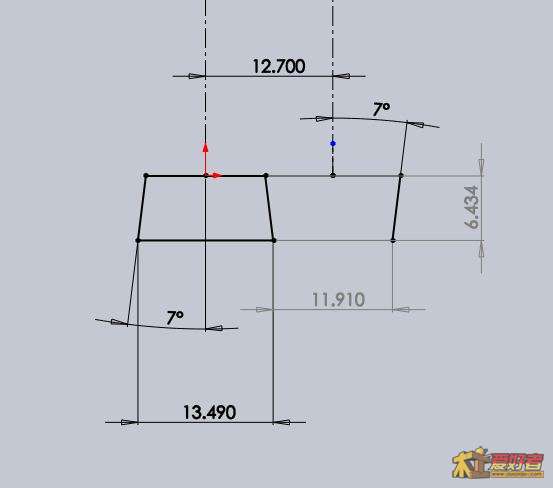

这是加工图:

这是根据半透榫的满足条件计算尺寸：

( ?* A( D- e' `& v& Q0 q其实我也没有亲自验证，不过软件做的时候，得有两个条件要满足：1、如果是楼主的机器，得保证刀轴是6.35的，轴套12.7，2.加工时齿板要足够厚，要不得加9.5mm的木板才行！木板只垫高齿板，竖直的木板可在上面划一个加工深度6.4mm的参考线，加工时刀底直接对参考线就行！
个人观点，仅供参考！

cdzhanghua

yyreg 发表于 2012-12-9 22:24
; I& [* P5 z" U) @3 `呵，您的计算有误，可能少乘了个2，下刀深度应该是12.93mm。

我也是根据软件计算的，准不准就只有试了才知道！个人观点，仅供参考！

cdzhanghua

想飞的螃蟹 发表于 2012-12-9 14:46
磨得还是很不错。。。
磨得还是很不错。。。

如果楼主直的想做8mm的板，可以参考我在19楼的一个模拟，我也很想验证一下是否能行，祝您成功！仅供参考！

caixiaojie0506

cdzhanghua 发表于 2012-12-10 08:18
这个是软件计算的，不是我乱说的，这是组合的效果图:
( p: D7 ]: \$ Q' d
# x! l1 |# {3 }' d- v这是加工图:

( J, W- {, Q4 L2 _谢谢！就是17、32的刀具难找，做好了一定上图

yyreg

caixiaojie0506 发表于 2012-12-10 09:17
$ R7 M' z& f, v谢谢！就是17、32的刀具难找，做好了一定上图

　　市面上的燕尾刀17/32",7°，柄是1/2"，这里最大只能用1/2"的轴套，其内径更小，呵，根本就套不进去，只能选1/4"柄的刀。
　　那么，可以考虑刀，如1/4" * 1/2",14°/20°，行吗？
+ @  o1 }( t' a6 o# m1 B" x　　根据公式：h * tgθ = (燕尾刀径 - 轴套直径)
　　如果用7/16"的轴套，对应这两种倾角，下刀的深度分别是6.37mm和4.36mm。满足所需。
/ }5 x& W$ b( n# Q　　好消息是，这种刀现在有强人为其定制了：http://item.taobao.com/item.htm?id=18177227354
