收到洋为中用 家的卜派4210，应该用多大的套轴和榫刀

雨花石

好东西，顶一个

cnc

新的~！

china-montreal

http://www.portercable.com/Produ ... spx?ProductID=18997
! Z" \# u& s& o. r

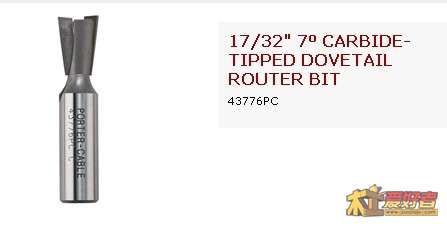

根据porter cable 公司官网资料显示，燕尾刀是17/32“的，，，
. D1 A" j% h6 u1 t- Y7 k! M
说错勿怪，我是新手
5 Y' P$ j2 o8 {4 l

7 H$ O" d% Z" W1 W2 Y' _产品编号：43776pc

才哥

好宝贝 等作品.....

又一木

成色不错

天健行

好工具啊，好新。。。。

勇敢的人

机器固然是好，但过多依赖机器也就少了手工，也就少了过程。还是留点给刀锯斧子用吧！

008wer

工具很漂亮，用料也扎实

DIY杠

弄几个工作图上来呀,看看效果如何.

langdao5200

http://www.zuojiaju.com/thread-53493-1-1.html

langdao5200

http://www.zuojiaju.com/thread-53493-1-1.html去这看看

班鲁木艺

辽宁的都收到了,而湖南的还在等呢.

cdzhanghua

2 g- p" F6 I8 O  `+ {
& J5 h; B% L6 [, n0 I" C2 G用4210做半透榫的话用17/32“的燕尾刀，配5/8“的轴套是比较合理的！正如楼上所说公司管网公布的那样！

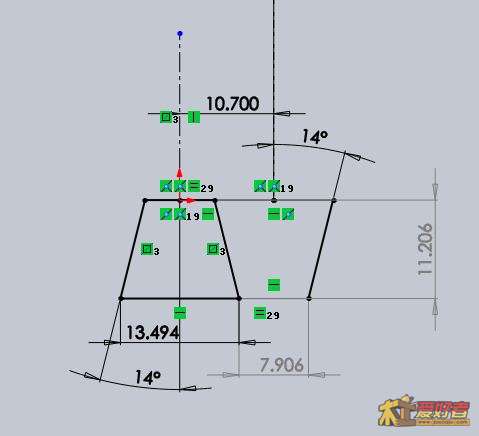

; p( G4 M1 o7 s8 B- d0 ?# \中心距：（16+4.5）/2=10.7mm
轴套：25.4*5/8=15.875≈16mm
+ n1 a( a! X2 [) O5 nD＝13.494，a=14°
从木板厚度和刀具刃口加工长度及燕尾榫的美观和强度来说是最合理的，切入深度11.206mm，普通15mm，18mm的指接板均能实现，可以用三维软件的约束功能作验证，如图：

# o3 g! _( f1 M0 b: X5 W4 Q（中心距是根据图片预估值，不一定准确，但原理是一样的！看了后面高手们提供的资料原来是1/2"的中心距）
6 o) D9 J4 V- h5 E& V# I  看到大家都收到4210真是高兴，看了后面各位前辈提供的资料，非常受启发，闲来无事，用软件先来体验一下！

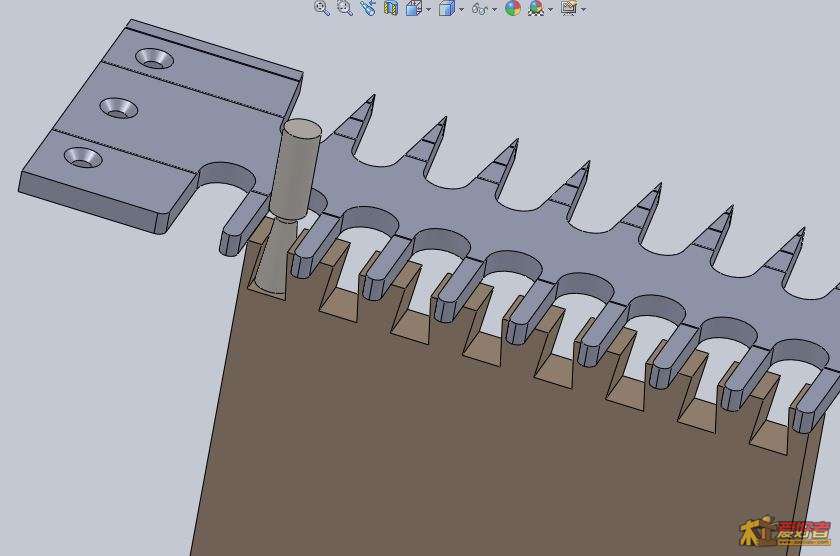

: [7 A5 {' h* \; V3 e1、定位，夹紧木板，用3/4”轴套配 17/32”燕尾刀，加工第一块板：
; Y3 m# V: Y* v" T" O3 A. V1 |

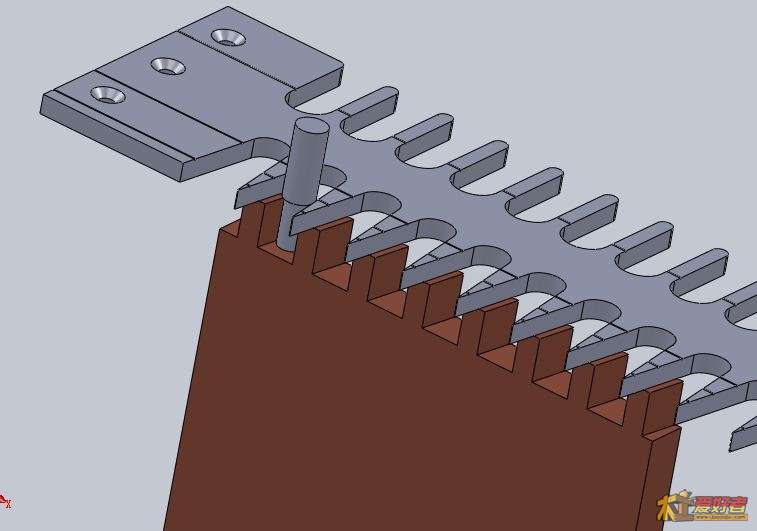

, v# z! R( y& n+ X! |" e" k2、反转齿板定位夹紧，用5/8”轴套配13/32”直刀加工第二块板：

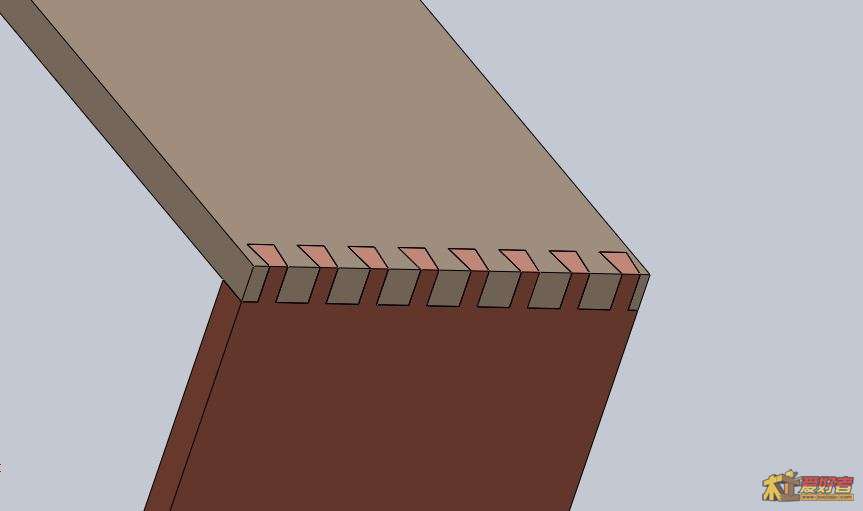

; U8 e) t+ F: v4 K- }$ d" q3、组合，透榫制作非常完美！哈哈！！无米之人过干瘾儿！！我是来挣刨花的！！！
0 b% a6 z& K8 a1 ~% k5 J

imzmcat

langdao5200 发表于 2012-12-6 11:46
9 A4 A4 P, s- Y- O1 N+ e7 R. O( r' Ihttp://www.zuojiaju.com/thread-53493-1-1.html去这看看

. `( Y  a* j8 }. K4 l( J3 v太实用了，感谢

imzmcat

cdzhanghua 发表于 2012-12-6 12:32
用4210做半透榫的话用17/32“的燕尾刀，配5/8“的轴套是比较合理的！正如楼上所说公司管网公布的那样！
中 ...

就叫一专业
