新房电路安排，求指点

muyu263

农村的房间布局，后面3间，中间大厅，2边2间偏房，前边的中间是天井，2边是2间“侧偏房”吧。
8 f1 T/ `) i4 ~
& G* a, p( O$ w6 {  R现在电工的电路是这样安排的，外头进线近来，主线是2.5平米的。到2个配电箱，保护开关的安排，电工是这样安排的，先经过2个32A的漏电保护开关，这2个漏电开关一个控制1房1厅和1个侧偏房和1个卫生间，另一个控制另1房和1个侧偏房和另1个卫生间。 线路经过漏电开关后再各分3+2个1P16A的空气开关，各控制上面的5个电路单位。

插座和照明是这样安排的，经过空气开关的2线接到各房的插座，多个插座间是并联的，2.5的线，然后照明的线直接从主线上接过去，是1平的。

) q; i0 R2 [5 s" t1 r: ~9 C不知道这样的安排合理吗？
2 h  @: A0 ]/ z# G
7 R2 B5 B4 r6 h7 J; b房间的用电设备大概如下，每房设吸顶灯40W的灯1个，25W的节能灯1个，电脑1台，电水壶1800W的1台。暂时不用空调，只是有拉了2.5的线和插座，以后安的话估计也是1P-1.5的P空调吧。2个侧偏房也都是些节能灯或1个电视的。  卫生间目前也是用的燃气热水器，预留的是太阳能的水管道。

现在是在配电箱这里有疑问，箱子里的装开关的铁片长度是20CM的。
6 ~6 M& H' f6 X6 P& L( _
我看到有另种方案是进线先通过40A或32A的空气开关，然后再接2P16A的漏电保护开关到各房支路。 而电工的安排是主线先经过32A的漏电开关再到16A的各空气开关。
" ]) c, @5 p8 S. X

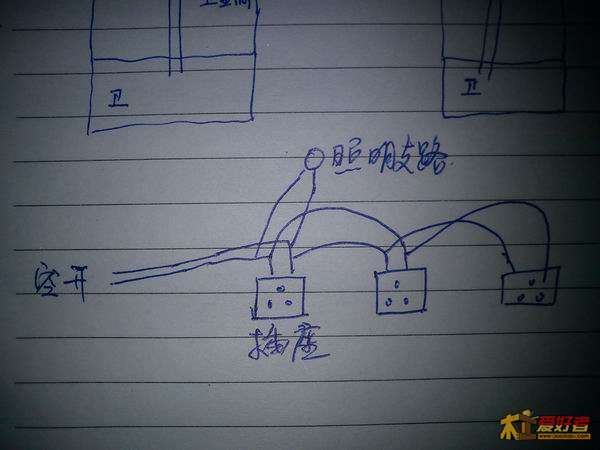

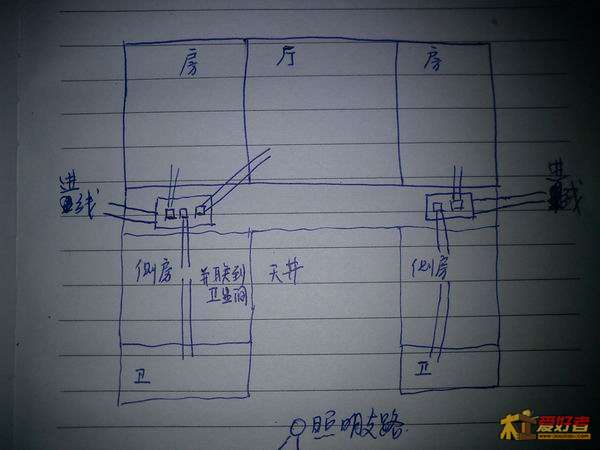

我画了2个草图，底下的插座照明部分，为简单，第1个和第2个火零线画反了，照明部分是从主线来的火线经过开关然后再到电灯。
, S0 D, e) ?) U5 K4 y5 T1 b4 X

muyu263

再一个是地线，图中没画出来。我准备用2.5的线，各房的主线也是用的2.5的。 可我们这的电工说他们一般都是用的1.5的地线，很少有人用的2.5的。

plun

1.5是照明用的，现在有的照明都用2.5的了，插座一般是用2.5的，有条件可以用4的，即热热水器用6的，电器的功率大了，电线线径细容易发热，有隐患。
还有就是不要直埋线，一定要预埋管然后穿线，要不然出了问题就得把墙刨开。
+ s' I. ^# X8 A5 V% W

492217995

照明和插座分开两个空开

liulong_2020

插座是三根线，火线（红），零线（蓝），地线（黄），接的时候是左零又火，这样以后维修起来方便，简单，有地线安全，外壳带了电就全靠地线了，没地线就会触电。

十月

进线2.5太小 插座和照明分开 插座过漏保，照明空开就行， 照明用2.5的线
4 _0 n  ~3 o3 k" g, s2 V 电路谁都会。施工方都能交活，那为甚麽水电要找专业点的呢
家庭装修电工专业与非专业的区分主要是电线接头 严格按规范操作保证链接处的接触面积及牢固度

muyu263

说明个，墙壁都已经弄好了，已经是有预埋管的，穿线。现在是考虑空开和漏电设备怎么装好些。
* |, A, H  _4 r目前是以房间为单位了，埋的管子穿3根2.5的火零地线已经差不多了，如果单独给照明做个回路估计不够了。

现在主要先讨论下 是先通过空开再分支路过漏电开关好呢？还是先漏电开关再分路到用空开好呢？

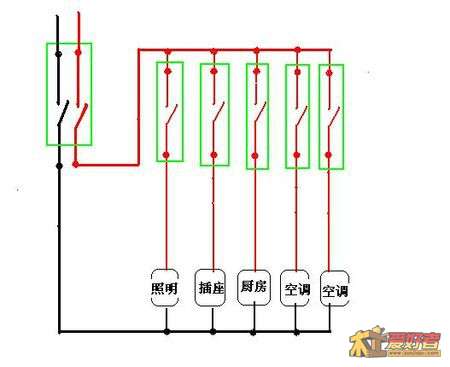

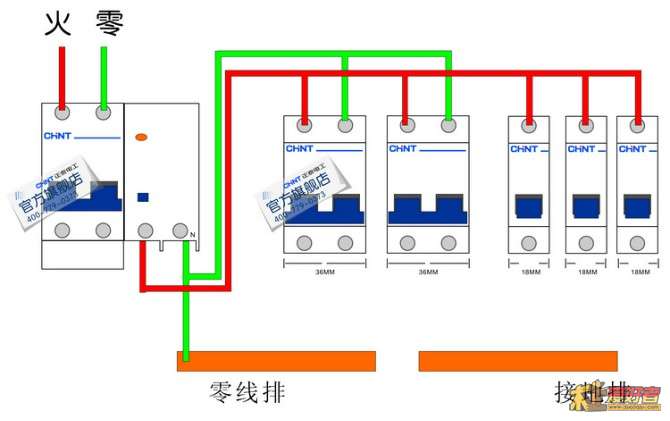

htwb

希望有用。

老初学者

8楼的图做的非常不错，如果总进线没有保护地线，而总空开是漏保空开，接地排的接线应该从总空开的上端的“零”接出，这样就是TN-C-S供电系统，不影响漏保的正常工作。建议采用2个分支漏保，一处漏电不影响全局，好维修。另外2.5平方的单芯硬线走33A电流，配25A空开（国标），你配32A的空开有安全隐患。2.5平方的线你就不能安空调了，夏天空调、电水壶、电饭锅等一起开，线就热了。现在的灯功率都不大，1.5平方的线足够了。以上仅供参考

hu2005ling

htwb 发表于 2012-12-3 16:42
希望有用。

进线用漏保不合适

muyu263

买了个正泰的2P的DZ47LE, 没接线，根据标示合闸前要按下，可是却按不下，只能顶下去大概2-3毫米吧。然后把开关推上去后，按下右上角那个橙色（每月按一次）的按钮，开关也没跳下来。
: B- I; f: ^6 O, r  T8 _
4 f& n/ e6 k* V# G是这个开关有问题呢？ 还是必须接上线以后才能操作成功呢

hungry2fish

muyu263 发表于 2012-12-14 01:48 买了个正泰的2P的DZ47LE, 没接线，根据标示合闸前要按下，可是却按不下，只能顶下去大概2-3毫米吧。然后把开 ...

$ a$ d* k! s: \$ E当然是要接线后才行，测试按钮是模拟漏电，然后漏保动作，接线后才起作用。

阿友装房

学习学习......

阿友装房

htwb 发表于 2012-12-3 16:42
* T6 P6 J* d8 I. a4 x" C希望有用。

3 E' ^- o4 C% \这几天，我查了很多资料，很多有经验的人都说，插座部分，厨房部分，客厅大空调，都需要单独的回路，方便管理。所以你这个图，只能说，是目前农村中比较普遍的用法，但是在商品房中，我们应该采取更安全的走线方法。  ----哈哈，个人意见，本人也将下个月开始自己装修刚买的毛坏房。

muyu263

恩，漏电开关的问题已经解决。
; ?% m* r5 d# _: Y: g0 N
  r! x* `; v9 L+ n& Z回14楼XD，的确这个应该是农村普遍的接法，很少设计单独的回路。低强度的使用应该没问题吧？
