【求助】砂轮机如何加装皮带轮带动主轴

jeffrey_fu · 发表于 2012-11-28 15:38:40

iwish 发表于 2012-11-28 14:48 " p# v2 l! O) S! c# c
再上螺丝===再上螺母

能找到那么大的弹垫就更好了

水饮三千 · 发表于 2012-11-28 15:57:16

用M12的螺丝直接把皮带轮固定在主轴上不行么？不行在皮带轮上和主轴螺纹地方打个穿孔串个钉子

iwish · 发表于 2012-11-28 16:05:42

都是不错的主意，再次感谢，螺帽看来一定要上了，这样也保险。

CIWEI278629 · 发表于 2012-11-28 16:07:38

本帖最后由 CIWEI278629 于 2012-11-28 16:08 编辑

注意了，你那个砂轮150瓦，而且是S2 30分，功率不大啊。

iwish · 发表于 2012-11-28 16:37:21

CIWEI278629 发表于 2012-11-28 16:07
" H2 y' z- j. _% t: S9 Q8 i- o# P注意了，你那个砂轮150瓦，而且是S2 30分，功率不大啊。

能详细解释一下这些是什么意思吗？30分是不是最多运行30分钟？谢谢！砂轮机有没有可以运行时间长一点的？

iwish · 发表于 2012-11-28 16:48:42

电动机工作制：S2：30分钟是什么意思？

上述参数说的是额定负荷下工作30分钟后停机至温度降为常温，才能再次工作。

负荷的大小改变了机器的功率因数，没有改变电流的大小，也可以说没改变发热状态，不可以连续工作。

国家规定的电机工作制共分为8种，分为三类，连续（S1），短时（S2）和周期性工作制（S3——S8）。

CIWEI278629 · 发表于 2012-11-29 16:14:01

本帖最后由 CIWEI278629 于 2012-11-29 16:20 编辑

iwish 发表于 2012-11-28 16:48
$ s4 O* ?' t/ R" m. W9 q电动机工作制：S2：30分钟是什么意思？
: A) x: R& D% K3 V# P7 I4 D X# L: M9 M1 \- e6 c
上述参数说的是额定负荷下工作30分钟后停机至温度降为常温，才能 ...

说的对，不过这是一个很负责的企业，没有标注S的电动机不一定就可以长时间工作。另外这个电动机的功率应该可信，有的电动机很小，功率却标注的很大。。
做车床这电动机功率肯定小，我的车床电动机350瓦，时间长了货车大的还烫手那。

iwish · 发表于 2012-11-29 16:53:22

CIWEI278629 发表于 2012-11-29 16:14 . U# Y+ L. t! f8 ^- t' V6 l- K3 I% H8 D
说的对，不过这是一个很负责的企业，没有标注S的电动机不一定就可以长时间工作。另外这个电动机的功率应 ...

嗯，功率是小了，以后换个大电机，先练手，呵呵.

a11aaa11 · 发表于 2012-11-29 17:16:14

iwish 发表于 2012-11-27 23:44 % B" v u J; q5 `* R+ ` I
多谢指教！希望跟你多探讨一下：）
+ z* ^/ I# E5 n2 \3 T& x4 v$ k7 t' X' ?* i
1、我打算主要做车床、打磨、平钻用，小台锯用，这四个功能大概在3 ...

可以用皮带轮打孔加顶丝（就是你说的内六角），如果要结实点，可以在主轴上磨个缺，顶丝正对上面拧紧就成了。

iwish · 发表于 2012-11-29 17:18:01

a11aaa11 发表于 2012-11-29 17:16
- X* k' A( H( v" P' s" R3 X可以用皮带轮打孔加顶丝（就是你说的内六角），如果要结实点，可以在主轴上磨个缺，顶丝正对上面拧紧就成 ...

多谢指教阿。

iwish · 发表于 2012-11-29 17:22:38

主轴系统再求教一下，打算用4爪自定心125的卡盘，学习了一下，卡盘的连接有螺纹的，有法兰盘的，螺纹的好理解，法兰盘我看就中间一个孔，四周几个连接孔，怎么跟主轴连接呢？另莫氏锥柄也始终没有搞清楚怎么连接，网上搜不到我需要的那么初级的教材，郁闷。

iwish · 发表于 2012-11-29 17:30:59

150W小电机带不动125卡盘吧？

a11aaa11 · 发表于 2012-11-29 17:37:52

iwish 发表于 2012-11-29 17:30
3 ]9 z6 {7 Y: ?5 j. m/ o6 }2 Z150W小电机带不动125卡盘吧？

起码也得250W以上的，小牛拉大车，你知道的。。。。。。

iwish · 发表于 2012-12-1 23:45:54

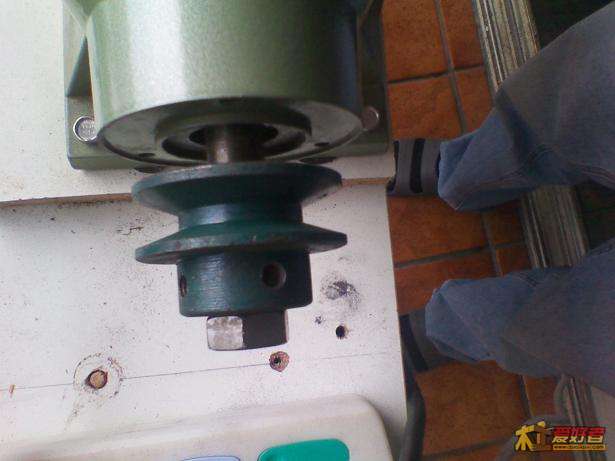

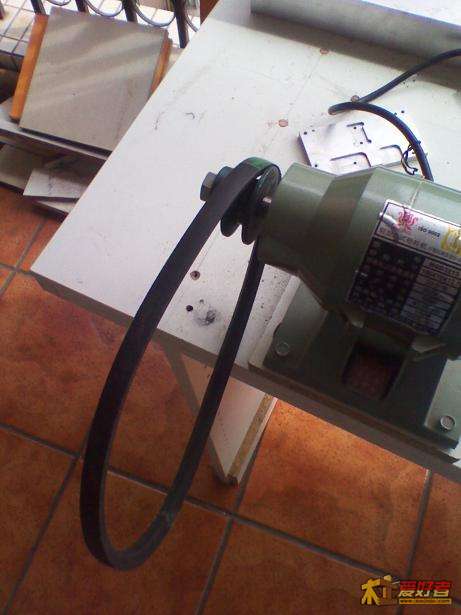

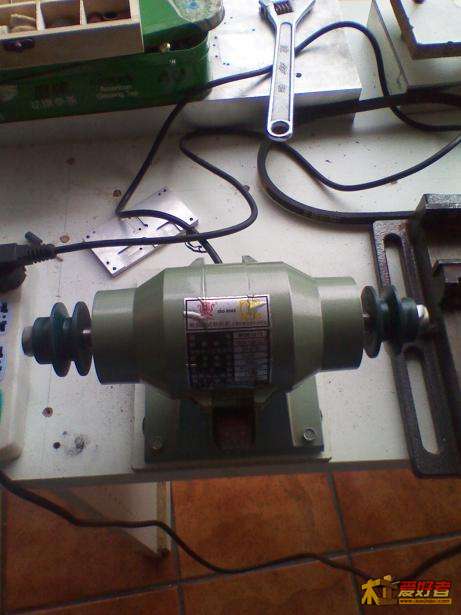

今天收到了开好孔的皮带轮，52mm的，先定了两个试试。试验后，决定不用顶丝，直接将台阶磨薄，用螺帽拧紧，固定皮带轮即可，应该可行，再去定两个100mm的。

iwish · 发表于 2012-12-31 11:49:51

设想做个家庭DIY设备，特点是：

1）多功能（007大师的首推要素）；
2）低噪音（似乎只能用感应电机）；
3）可组合变形（在保持一定精度的前提下，可拆卸组合，形成不同功能）；
4）安全性、适当的重型。

由于对机械设备的知识不足，只能一点一点想，一点一点地琢磨，先购置一些基本必备且通用的部件，如下：

1）车床主轴----两头可接钻头夹，一头是B16接头，一头是1/2 20unf ;
2）车床尾座----其实跟主轴差不多，也是一头是B16接头，一头是1/2 20unf ;
3）三个钻头夹----1/2 20unf 1-10mm、B16 1-13mm、B18 1-16mm；
4）多功能锯轴。

动力准备采用1.5KW的感应电机。希望各位大侠多多给点建议。。。
