没想过  真没想会着迷于CNC   这个机器  看着真的是很棒啊
我有很多疑问  如果是自己DIY   如何精准的  用台钻钻出 光杆位置 两块板子 会不会不平行一高一低呢

勇者无惧

木头和石头 发表于 2012-11-26 20:57
' \# @* h- {7 B! }! N0 o版主雕刻那个福字，机器花了多少时间

福字是100X100的，用了1小时左右，开始慢速进给，后来加快了速度电磨就不给力了。

勇者无惧

退后 发表于 2012-11-27 00:58
没想过  真没想会着迷于CNC   这个机器  看着真的是很棒啊
我有很多疑问  如果是自己DIY   如何精准的  用 ...

- q; D8 x5 J. r- [, b  A. Q" Z' ]定位确实是个问题，多练还是能打好的。
4 w# C; r3 x" X1 U( T8 ^9 b我的经验是：
5 K) w2 Q1 ]* ~) _# ^# A1、首先你的材料要切割的很精准（这一步我是找人线切割的）才能精确测量划线，画好线再定点。
5 q0 e- J/ w* m' v  u2、用小号的中心钻先钻孔眼再扩孔。
3、左右对称的板两块一起打孔，做到一致偏差。
4、孔径留有足够的公差余量，用于后期的安装调整。
5、是要有好的工具，比如好的量具、钻头、固定装置等等。。。
我打的孔基本能控制在50个丝以内，组装时利用公差间隙基本能调整到最佳位置。

退后

勇者无惧 发表于 2012-11-27 09:37
: m. B3 N  y! H" {* q* ~定位确实是个问题，多练还是能打好的。
  `! _5 j- G: ?! ]我的经验是：
1、首先你的材料要切割的很精准（这一步我是找人 ...

  z* T1 Z0 d) }/ L& X" M1 I, r感谢 感谢 您说的 对我很有帮助  那么 如果是一台6090您会如何选着步进电机和它的控制机， 还有光轨的配置（就是直径）如何选着  ~
5 g) y& X6 c" ~您看我这个行吗光杆SFC35：1116MM  SFC30：796MM  SFC16：196MM  这是我在网上找寻的资料不知道会怎么样

HeroInk

CNC，一直没打算染指，好强大

勇者无惧

- W5 I2 q% p: b/ K3 S

退后 发表于 2012-11-27 10:58
, q* B8 B) A) C$ o' K- G# G感谢 感谢 您说的 对我很有帮助  那么 如果是一台6090您会如何选着步进电机和它的控制机， 还有光轨的配置 ...

) n5 o$ W; V  y6 l' D这个尺寸的机器要充分考虑机器的刚性，在结构上要加强，否者容易失去精度，要么速度上不去。
光轴方面Y轴建议用带铝座支撑那种，X和Z轴使用20和16的光轴强度够了。
6 H3 ~; Q1 t. s铝板的厚度不一定要很厚，但一定要在受力的位置多放几条加强筋，建议先画图纸，在图纸上去测量材料尺寸比较准确，也为以后的加工提供依据。
, g. I: n: E5 K* b# I5 e: p电机有条件用86,3A以上的步进，经济一点的用57,2.6A的也可以，丝杆用好点，建议用滚珠丝杆。
控制板的话有MACH3和维宏平台的都可以，看你熟悉的情况吧，

退后

勇者无惧 发表于 2012-11-27 11:24
) w; Q" z% G+ a- N# w$ o3 L这个尺寸的机器要充分考虑机器的刚性，在结构上要加强，否者容易失去精度，要么速度上不去。
光轴方面 ...

- D# x  |0 n/ P5 x您说的 带铝座 支撑是 您图片上的  还是我上传图片中的这个？

勇者无惧

退后 发表于 2012-11-27 11:44
您说的 带铝座 支撑是 您图片上的  还是我上传图片中的这个？

没错就是你上图的这种，这种结构在比较长的时候能全面支撑，而普通光轴是两端支撑，刚性没带铝座得好。

退后

谢谢 了  我查阅 无数滑块 却无所适从 不是一个感谢能说明您对我的帮助

  为什么网上 没有602A这个价格步进电机列   呵呵

Mal

精致漂亮啊，不是一般的人

勇者无惧

退后 发表于 2012-11-27 11:58
" D5 }, O! s+ ^: x谢谢 了  我查阅 无数滑块 却无所适从 不是一个感谢能说明您对我的帮助

  为什么网上 没有602A这个价 ...

我的是在广州的实体店买的，店里有很多规格的二手电机，我挑了这个是觉得机身比较短，回来量才知道是60的，二手的东东看运气了。

NightCAT

勇者无惧 发表于 2012-11-26 11:52
5 R, Z4 p# ]1 [' z9 A# X有道理，反过来的话要把丝杆的螺母反过来装，滚珠的丝杆据说螺母旋出来就装不上了，不知是否真的。

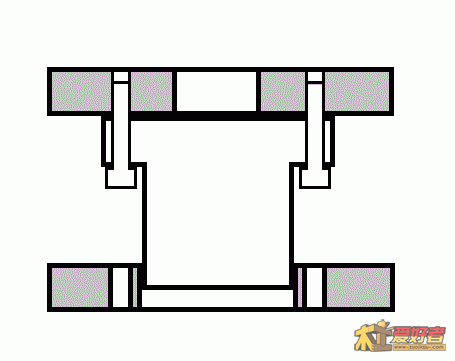

! p! t/ H5 i0 N+ m1 Q: e  x" r晕 别动螺母....就把上下两块板换个位置,在原来的下板现在的上板打孔攻丝,从下面往上打螺丝~

* c0 ~$ m) e" ~. i, c

勇者无惧

NightCAT 发表于 2012-11-27 13:44
1 Q$ n; ^+ t1 U( |# p2 ]- D晕 别动螺母....就把上下两块板换个位置,在原来的下板现在的上板打孔攻丝,从下面往上打螺丝~

+ H" ~9 N/ r4 Y谢谢提醒，找时间重新调整一下。

退后

每天都来晃一晃  呵呵    不知道丝杆   和  光杆  都用的  什么轴承

lza007
