请教车床电机接电的问题

廿八釉获

好好学习天天向上

liangdc

ljagcf 发表于 2012-11-21 16:55
  b" k7 f: @5 K我的就是用万用表量的，开始也不会，慢慢测一下就行了，简单画个电路图就明白了。顶一下这个小床，很好看

我的就是用万用表量的，开始也不会，慢慢测一下就行了，简单画个电路图就明白了。顶一下这个小床，很好看

bht57

非常精致的宝贝，接线不会！但还是顶你！

a11aaa11

baishuilhs 发表于 2012-11-21 18:48
/ w3 I9 Z0 D: c; n- d9 Y还有这样的小床不？我也好想拥有一个！

/ T2 D: w& N* @淘宝上有二手的啊，国内国外的都有，低的1000多元，高的几千都有，高到不靠谱

up2x

9 Y( ]1 w9 i4 {' v9 O; L, X
  M2 U3 ~6 I$ {- @从线头颜色上来看，2号线头应该是接地线的颜色，红黑白是三相电UVW的接头，用万用表量依稀，如果2号线或者其他线当中任意一根线和外壳导通的就是接地线，其他剩下的为三相电的UVW
9 f+ z5 O0 ~  U+ ~
三相电机还得单配变频器，床子看起来还得配夹头或者卡盘，转起来是个麻烦事情

另外这个电机没法直接接220的家用电，家用电是单项电，这个电机的220V是指三相220的意思，要转起来就得有三相电或者变频器，也可以用电容裂相的方式来让电机转起来，但是得找公式算一下电机需要的电容大小，但是这种方式电机抖动和发热严重，容易烧电机
- Q  C. W! \2 h* D8 S9 S- @
4 \# u! D1 O  ^. u) X/ a, L. t刚看到接线盒，这个小六个线柱分别是u1 v1 w1 u2 v2 w2,UVW1三个接在一起的方式是星形接法，三个入线端分别接uvw2
3 q) q4 w& D$ y; ~$ T% t  D改三角接法的话，只要把U1 U2连接 V1 V2连接 W1W2连接，入线不用动，这样的话就是三角220V接法了，然后万用表测一下三个入线端对应的那几个线头就行了，把那个接地排除出来
0 k$ c$ i% ?" d5 @/ H# ^) V
具体看图

% Z5 d5 U; \& R( @/ B: E
另外，这小床打算出么，挺喜欢的，要是楼主转起来有困难，俺有意越俎代庖一下收来玩玩，嘿嘿

cao62749

高手云集而且都能出手相助蛮感动的哈

机械神童

这个电机是三相电机 380  220 电压说的是电机三个绕组的不同接法所承受的电压，380V状态下电机的三个绕组是头相连 就是Y的形状 中间点连接，传说中的星形接法，三根线接三相，这样任意两根线中间都是连个线圈串联的，这样对于电压的要求就高了，所以是380的电压要求 ，三角形接法就是三个绕组的头尾串联接起来，变成一个闭合的三角形，然后每个角接一根线，这样任意两根线中间只有一个绕组，这样电压的要求就低了，所以用220V 明白了吗？你这个电机必须用380V电源才能使用，如果没有三相电就要用220的变频器，然后电机的绕组用三角形接法就可以了，改变转向就是把三根线中的任意两根对调就可以了。希望我说的你能看明白。

esddgj

高手的确不少，这个问题是个老问题了看看这个帖希望对你有帮组

http://www.zuojiaju.com/thread-153282-1-1.html

longwh

一天没上来看到这么多回复，太感动了。先谢谢大家。

longwh

特别感谢up2x兄、机械神童兄、esddgj兄等，给予技术指导。
; D# a; V; {; G我对电外行，看得似懂非懂，难度对我有点儿大。
正好手里还有个220V的日本电机，干脆换个电机算了。
这台电机不改了就收藏吧。
另外说一下，一来这机器是个好朋友送给我的，我给卖了对不起哥们。二来我也挺喜欢精密机械的。所以就留着了。

longwh

0 P: p) j$ Y& ~  o2 i- j! q

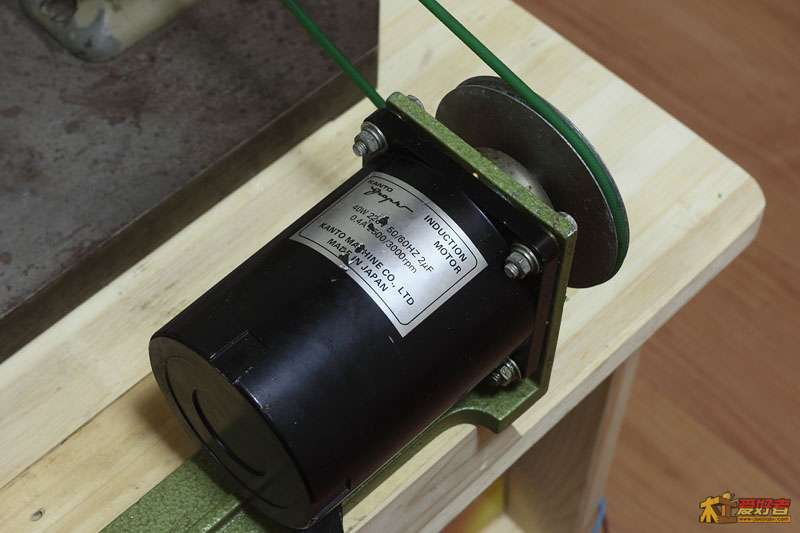

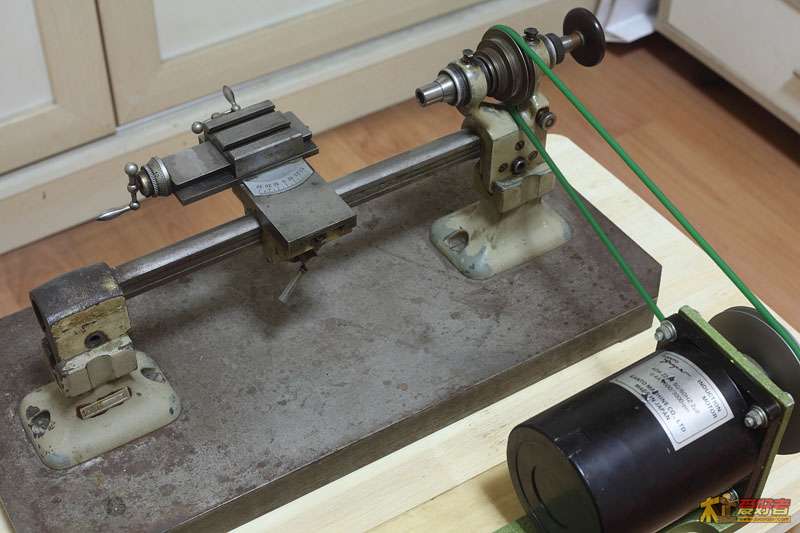

2 p2 f% q, z1 G" O) g% w! O7 j汇报一下战果。忙乎了一晚上，换了这个电机，小床终于动起来了。小床确实精密，第一张照片是开机状态下照的，居然看不到震动
0 F' F. Q/ `( n

up2x

楼主你要电机用不上，出给俺吧，我也有台国产的小车床用东西和朋友换的，就是电机太破了一点力气也没有，一直没找到合适的电机，变频器前几天倒是朋友那便宜淘换来一个，就是电机还没有着落.........
2 X1 w- T3 m4 H* e+ p. d+ I" u
' o! N9 _- o; k. m, f5 k$ X  e. }+ I
/ L  N8 m6 Q5 K顺便帖一下我的小床，和用小床做的木头耳机
2 `' P! {$ t/ r; @- P# b2 Q1 P

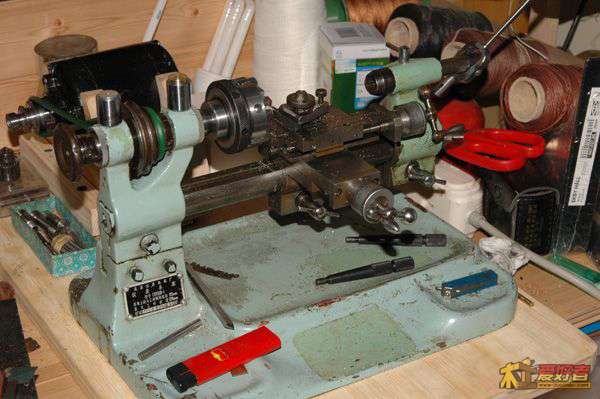

我的小车

0 p% T0 ~# P, N
/ d& J- \: t/ ]1 ~: ?也不清楚什么木头，一个四川大哥给的木头，有香味
8 N! Z0 V0 v( E) I. ]& K( }
3 a& s* L2 z2 l

% L0 I% M- u3 a7 {# H# [0 T
, z$ C5 n2 z( d& \7 S" D2 q. k

) i# E2 @1 \/ [  S% x8 Z& x: l2 [顺便再贴个以前雕的木头刀把，裁皮刀的


成品
) p3 E/ Z  V5 Q: e% g3 m

up2x

. H3 b) E/ r) T5 ~; s

longwh 发表于 2012-11-22 21:15
汇报一下战果。忙乎了一晚上，换了这个电机，小床终于动起来了。小床确实精密，第一张照片是开机状态下照的 ...

+ @$ C. ?: H2 x( K老大，你点击要是用不上，能出俺不~~~真心的求啊，我那小电机实在太破了

另外你的这个小车床用的刀架听朋友说，上海百瑞出小钟表车的那家厂子有卖的，这种小床，最好能再配个卡盘，就圆满了

up2x

longwh 发表于 2012-11-22 21:15
; {6 H( }+ A5 D汇报一下战果。忙乎了一晚上，换了这个电机，小床终于动起来了。小床确实精密，第一张照片是开机状态下照的 ...

老大，你电机要是用不上，能出俺不~~~真心的求啊，我那小电机实在太破了 另外你的这个小车床用的刀架听朋友说，上海出的小车床的刀架可以配上用，在上海百瑞的厂子可以买到，这个小车床最好能再配个四爪小卡盘车木头就方便了
9 [: s' t! r3 t
另外老大是哪里人士，我北京的，有空多交流
  h# \, v, z" XQQ:15666951

福气猪

wn45351 发表于 2012-11-21 18:02
这个电机是三相电的，三相电有220V和380V的中国用的是380V，国外有用220V三相电的，接380V采用星形接法，接 ...

我认为你说的不对，那么小的电机有6个接线端子？装哪？
7 S4 A% X$ r2 }- P! }+ l/ ]很有可能是1线接地、2线380、3线公共接零、4线220。更准确点应该用万用表测测。
