前言
    2012年11月10日，光棍节的前夜，我在车库玩木头忘记了时间。觉得外面静悄悄地一点动静也没有，才想起掏出手机看看时间。卧槽！23点58分。回到家里被老婆一顿抢白——你还真觉得自己是个光棍？光棍节还没到呢……
) A6 s! l9 x$ |6 L4 s3 E" y6 _, L    这件事让我意识到车库里该有个挂钟了，好随时提醒自己别忘记了时间。玩木头是一件高兴事，别光顾自己高兴忽略了家人的不高兴。
. K* y# b- H1 A* _. V- s! r    买一个挂钟挂上本来很简单，但想到咱不是木匠吗，木匠的挂钟就得用木头自己做，否则玩什么木头啊。咱得视荣誉如生命，时时处处注意彰显木工文化……
    自从动了这个念想，脑子里闪过很多设计方案。晚上逛论坛时看到第八届DIY大赛的帖子，灵机一动，何不把斜孔连接技术应用进去，既做了挂钟又参加了比赛呢？
    此计甚妙！

滂沱大雨

7 {1 m8 l! z% p& `- W* d设计

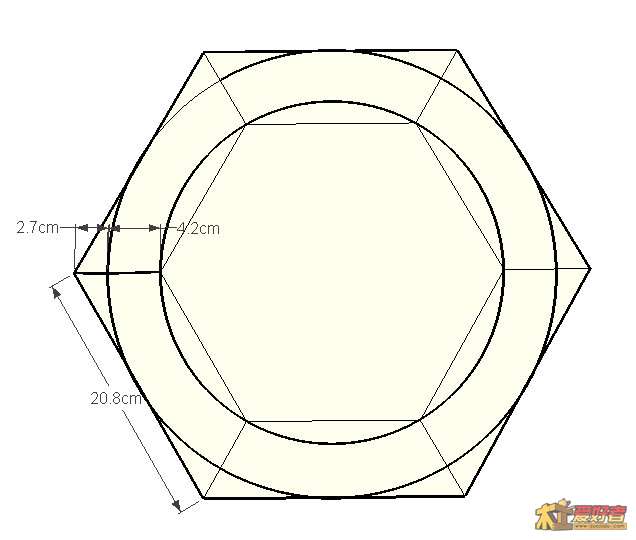

       这次的设计，一反过去抄袭模仿的作风（不是不愿意，二是无处可抄，悲哀啊……），老老实实在草图大师上打草稿。

: }7 t; `& a0 m

滂沱大雨

工具
. D- G- c0 i7 q: S! A- |
作为吴新的拥趸者，怎么可能没有几样“日货”呢？借大赛的机会，让它们来个集体亮相吧。
0 |( G# X, ]7 d6 h/ @; Y
8 f4 b+ E5 h: W. `$ _* p

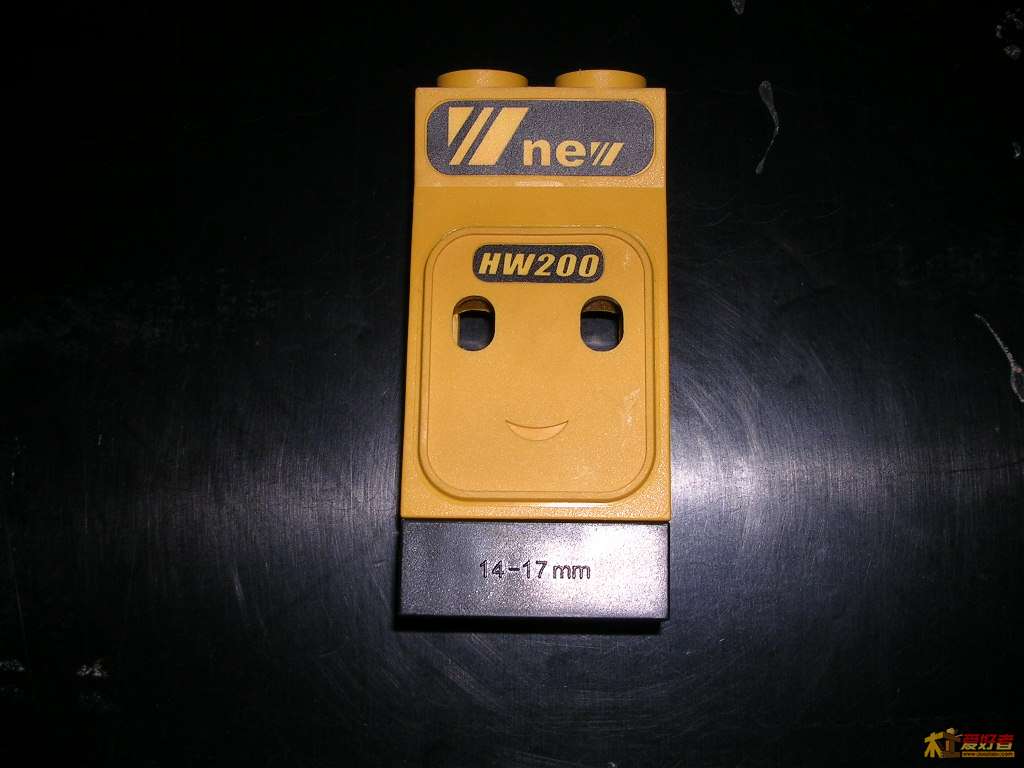

斜孔器。看清楚，我这可是双眼皮的……

1 f. g5 T3 H1 r) y5 H

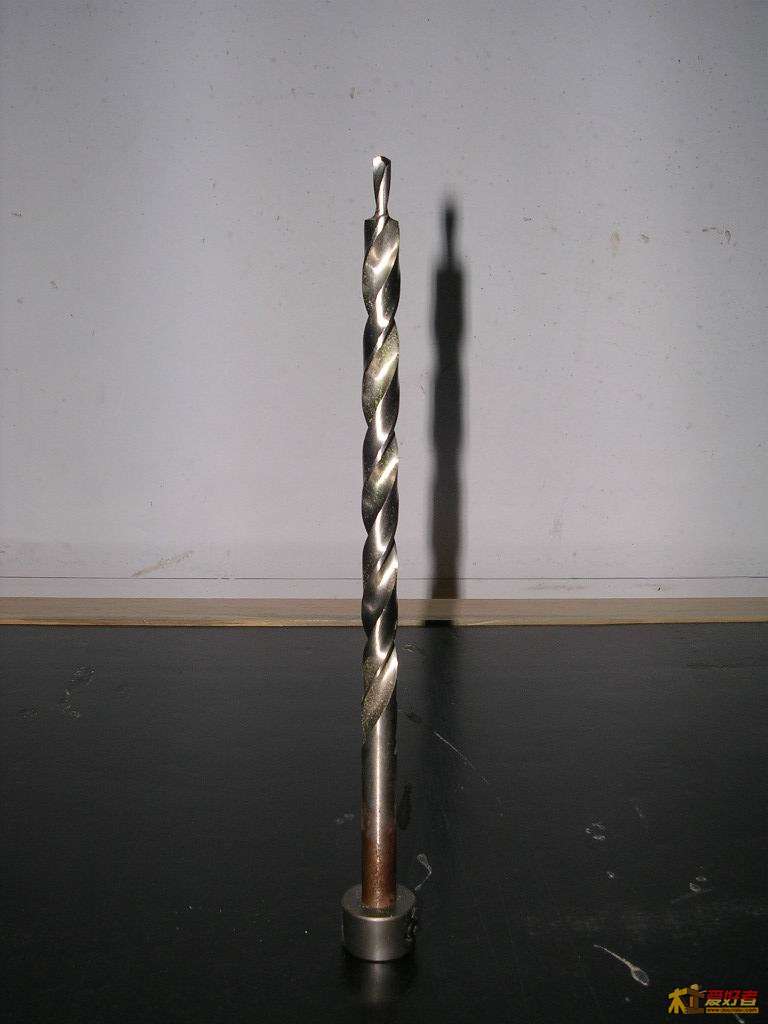

% w& T: }9 b$ A) \$ \梯级钻。
4 v- m/ P- |0 {4 _2 z
% ^9 p0 I; C8 s  [

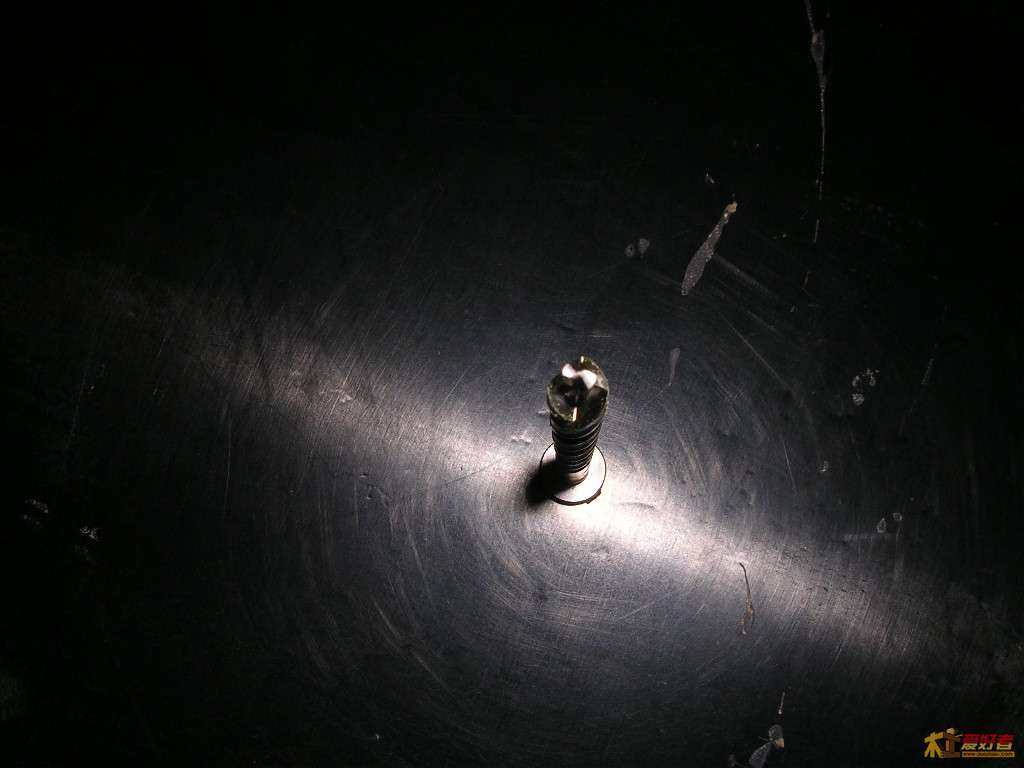

: j4 T+ `4 a9 V* d  h限位环。
& T9 R& W3 v: |+ a- U5 R: F, R7 X2 |
; D5 h9 P3 |( x. Y

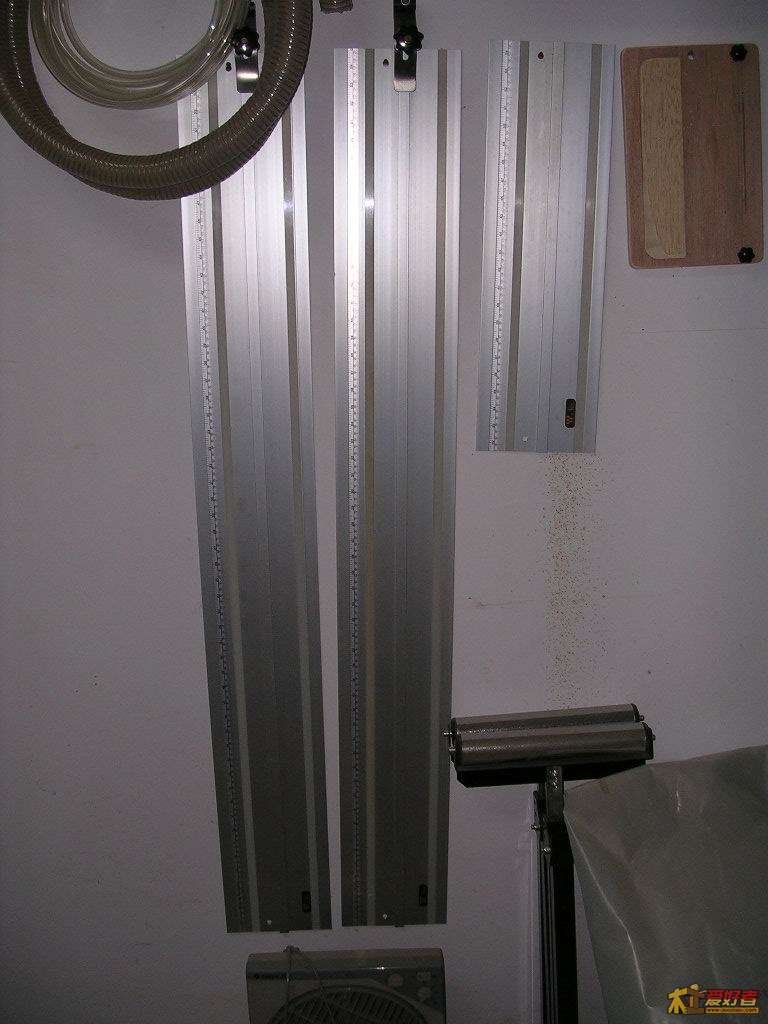

全套导轨。

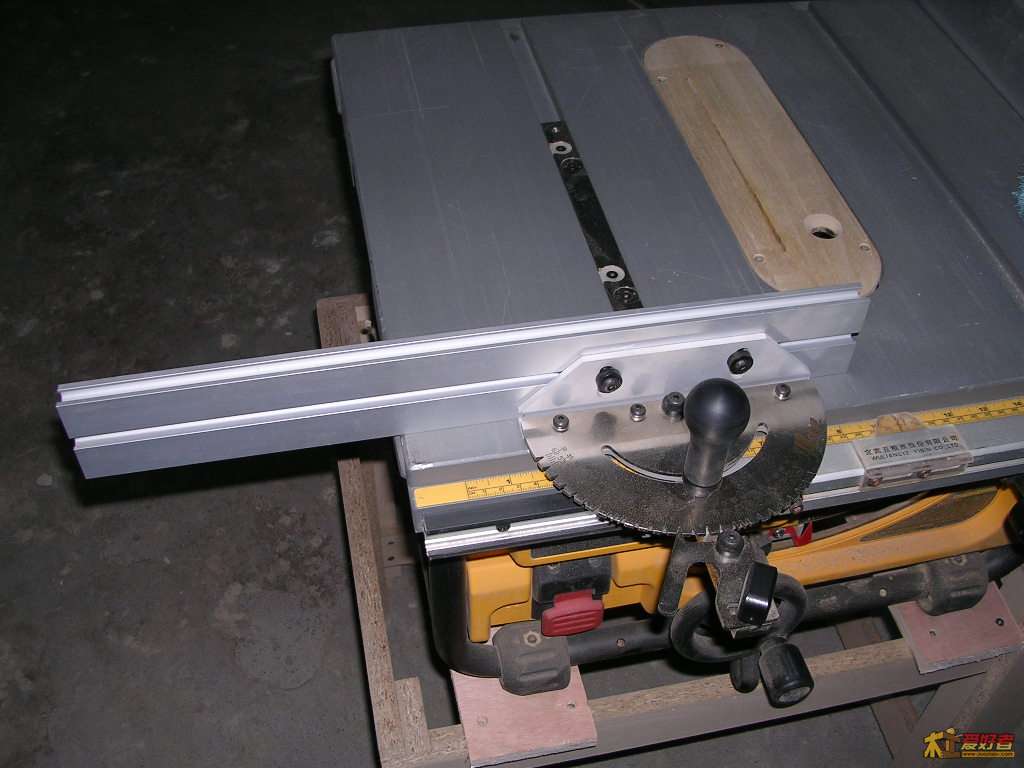

某人天天喊着要的推把——真是好东西！

) U: X' M! i% J; w* z' X, `7 c: }刚看了规则，还要斜孔器订单号……

滂沱大雨

% }" ^$ [; L% ^  S, P) F
过程

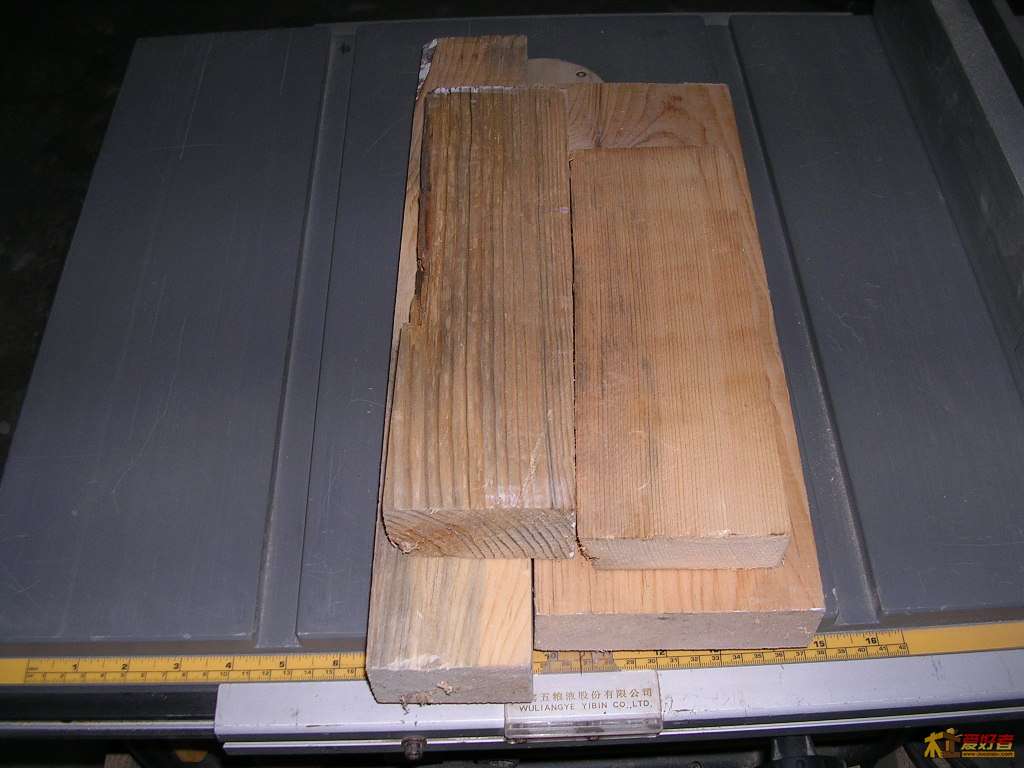

主材是上次做木工桌时剩余的料头。

8 j5 p$ `3 D& z, K9 ^
7 g3 p$ H+ _" i% R8 d5 v按照60x30mm的截面尺寸，在台锯上下好料。

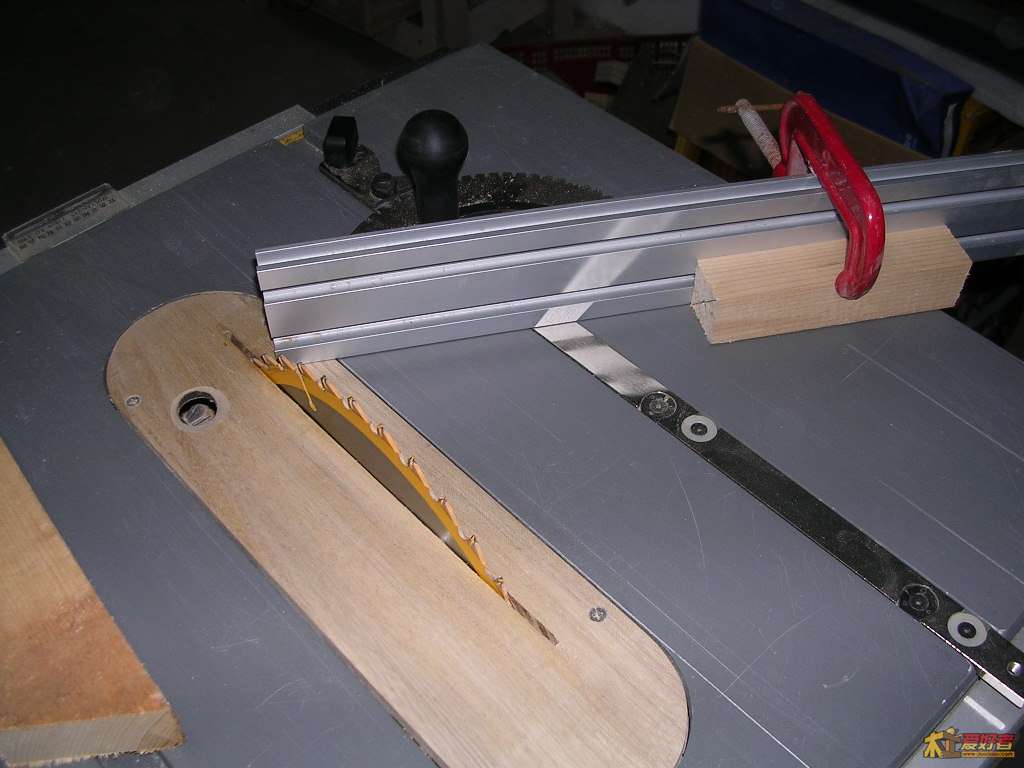

4 V; m" H2 t7 i把推把调成60°角，加限位块，限位长度208mm。
1 w. P% H  i$ B& J. t9 O/ X
; j' B0 K' _5 S9 Z

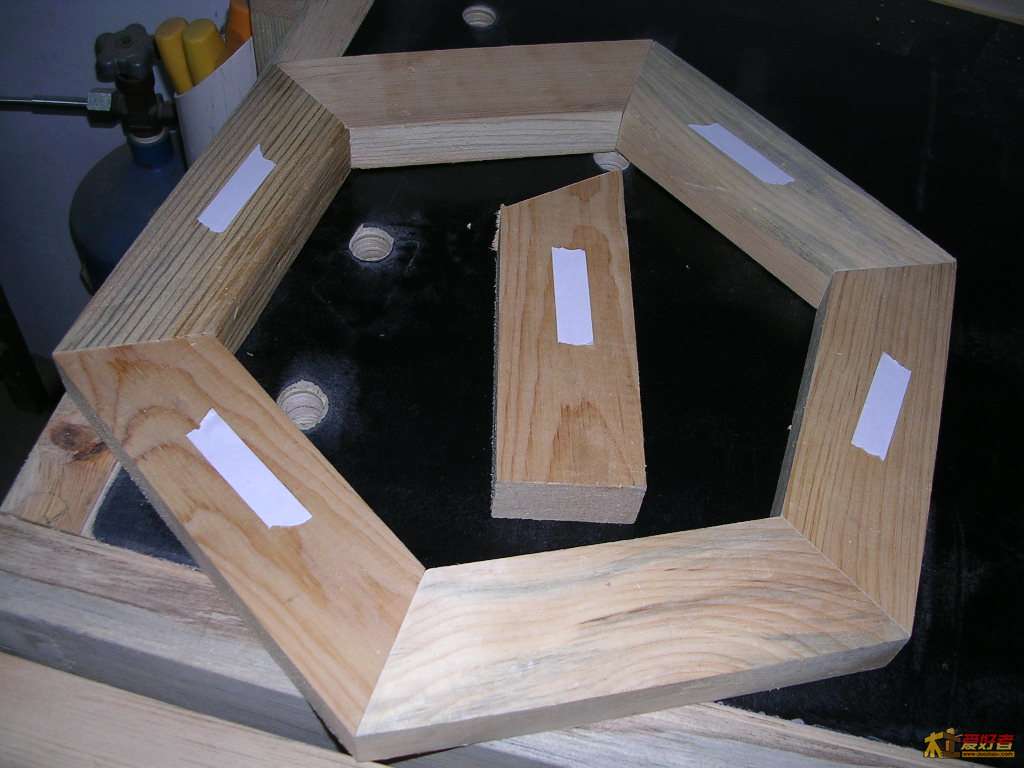

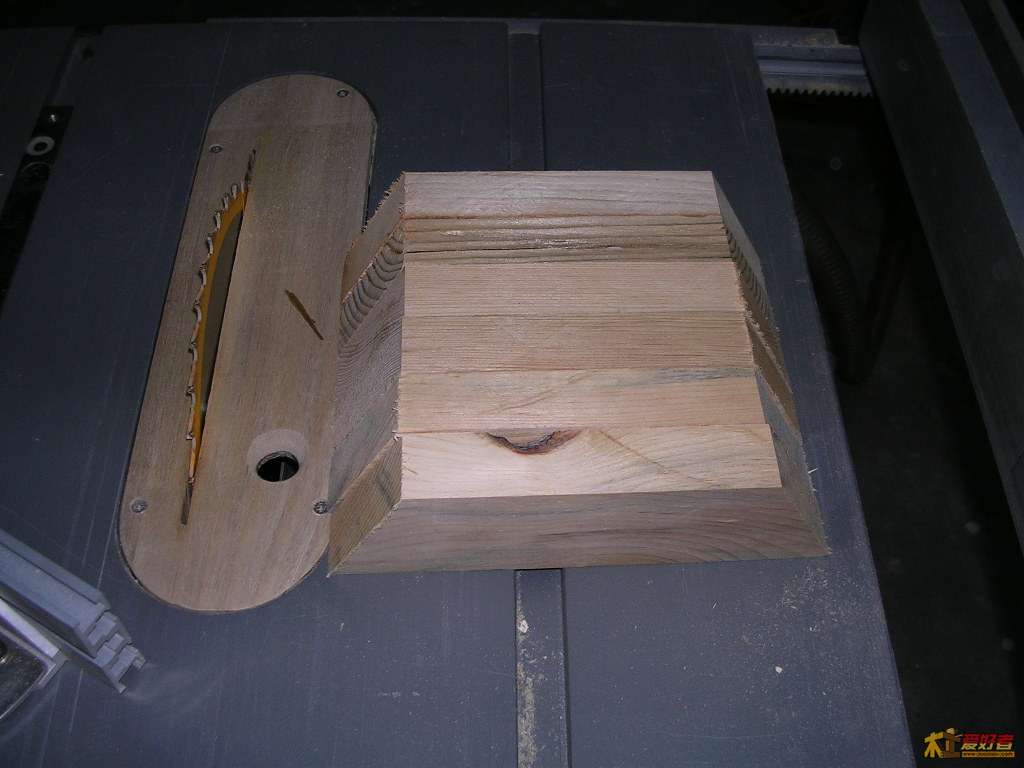

切好的六块木头。
2 n: S! Q! Z) G1 g6 y1 y/ p
0 N! t4 x' J9 O1 n6 Y9 C

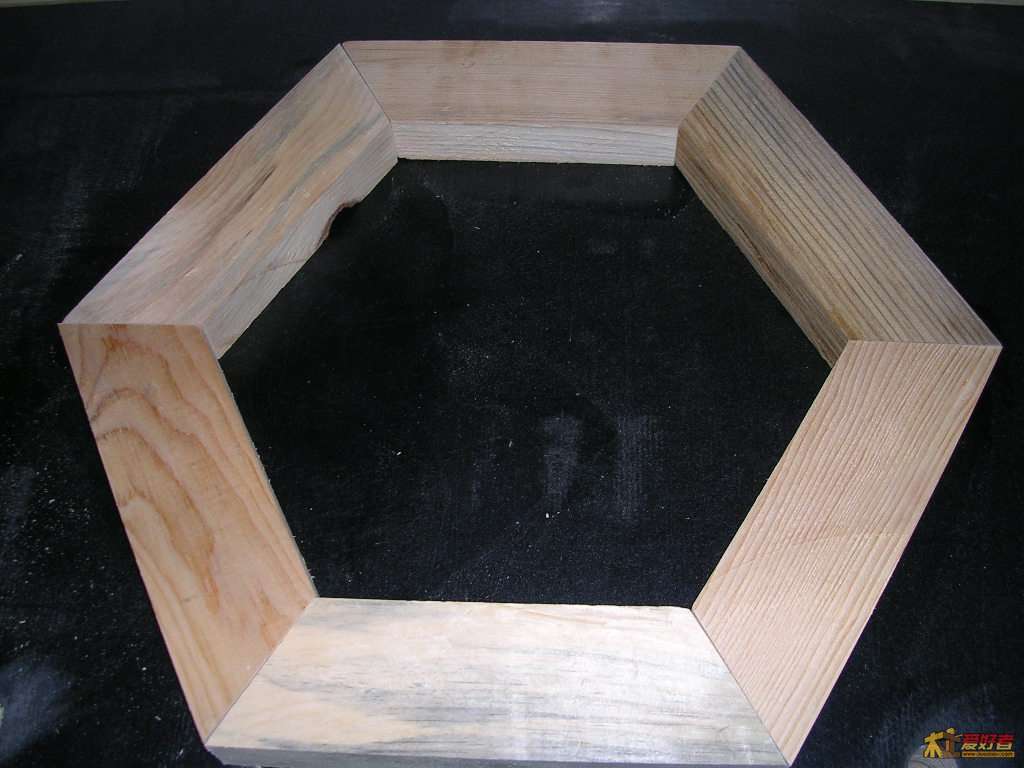

: c) f" I' I% g5 U( @% |8 O对起来样一样，切角还是很精准的。


! {0 |6 \$ _4 @% L调好钻头长度，拧紧限位环。
: C8 k3 s8 d6 @

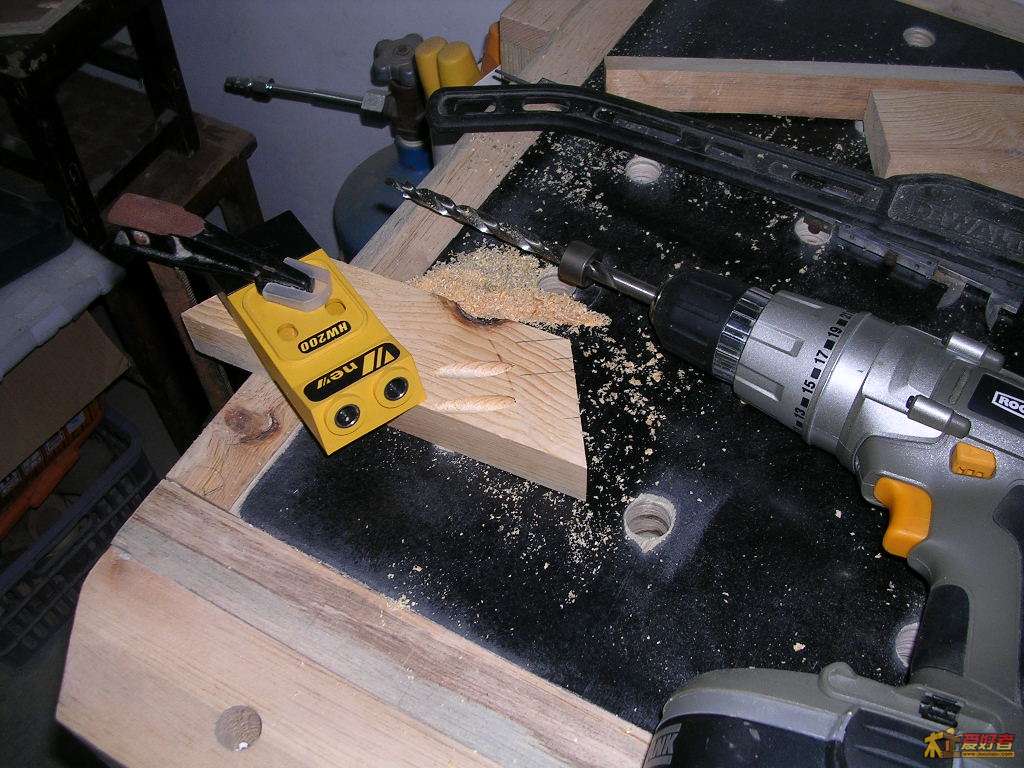

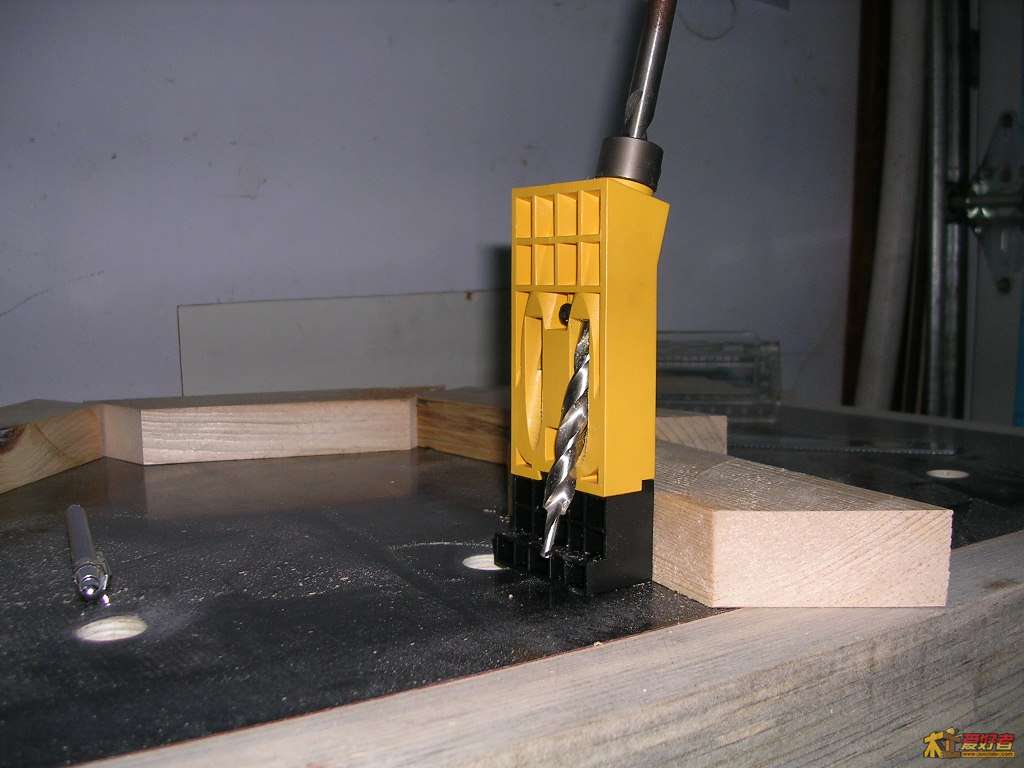

( r" M# m7 X* K3 d; x: n( u斜孔的定位可以用这种方法——量处斜孔器侧边与孔中线的距离，在工件上标出开孔的中心线位置，按量出的距离画出边线，斜孔器边沿与边线对齐固定，这样就可以打孔了。

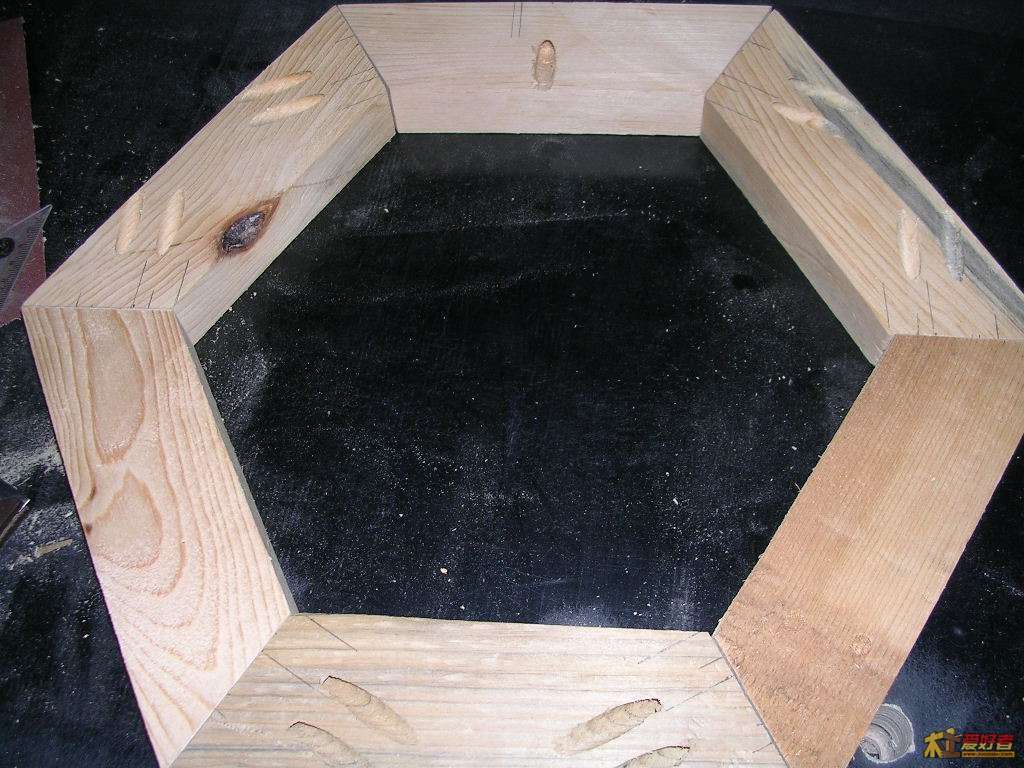

1 U" d0 d* Y# N# C2 T& \& Z5 M打好孔再样一次。
2 e+ i* N+ J; X( @* m1 t# Q
  p4 E. N4 O5 T1 t4 B2 u+ H$ F" n# S& g
按老李的比赛规则，作品不得少于12个斜孔。可这件东西用于连接的斜孔刚好12个，为了增加获奖的可靠性，再增加一个斜孔，不过不是用于连接的，而是代替匙孔挂在墙上用的。呵呵，有点画蛇添足了……

2 {6 m( m8 \) P( s4 h7 g

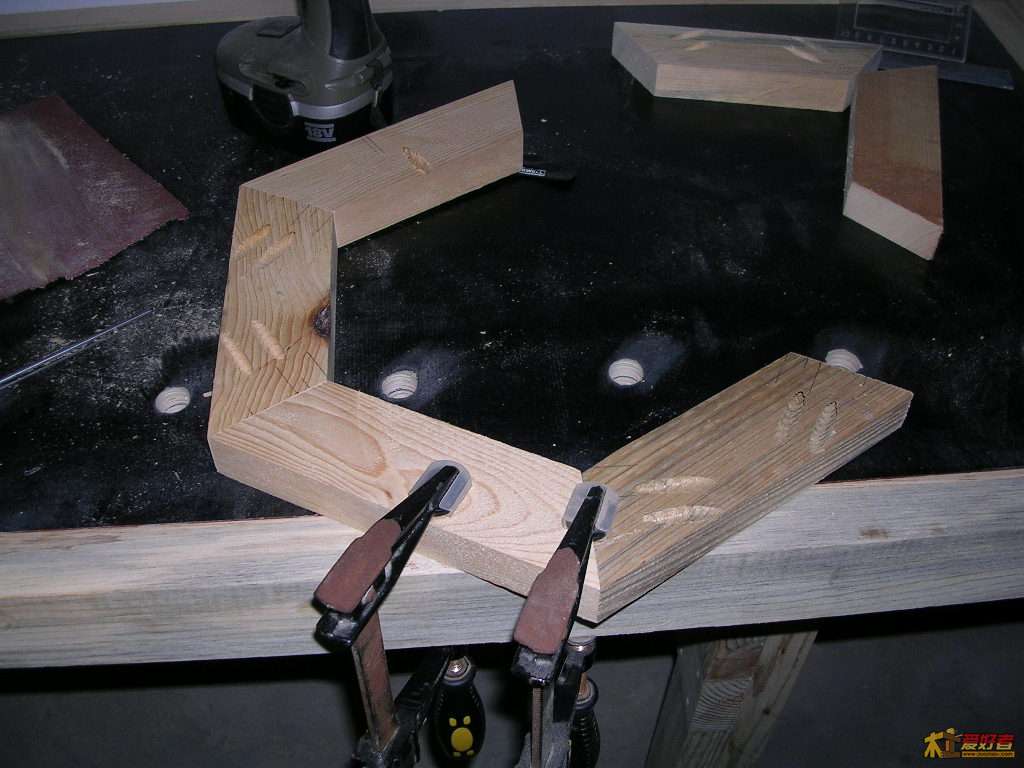

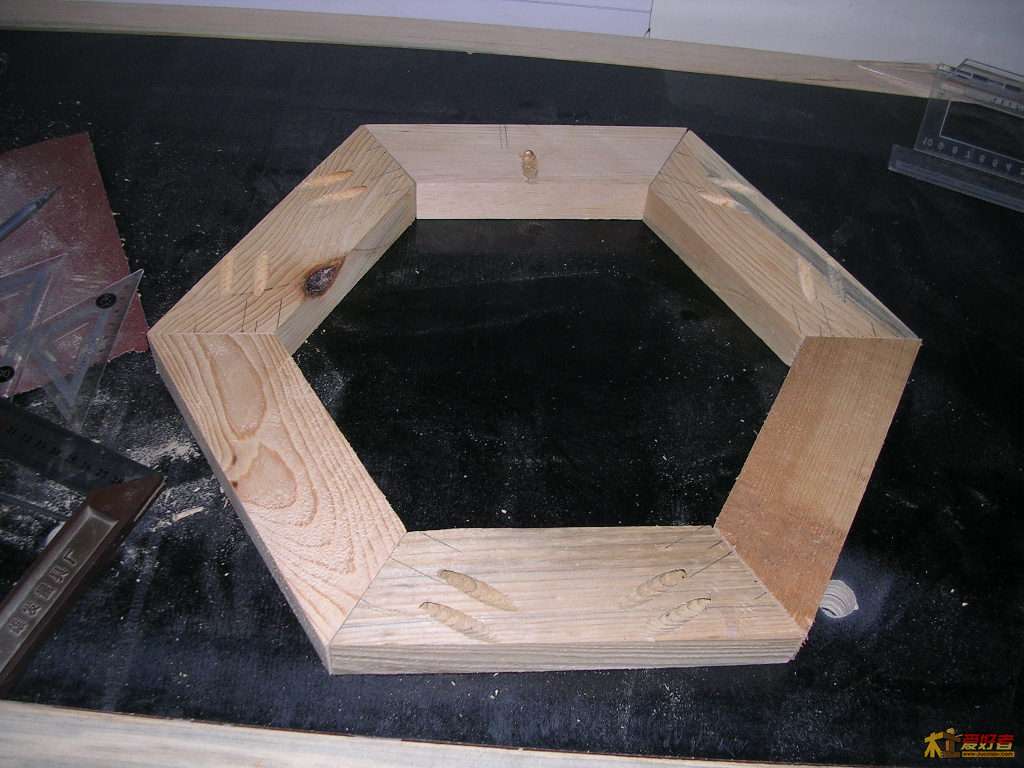

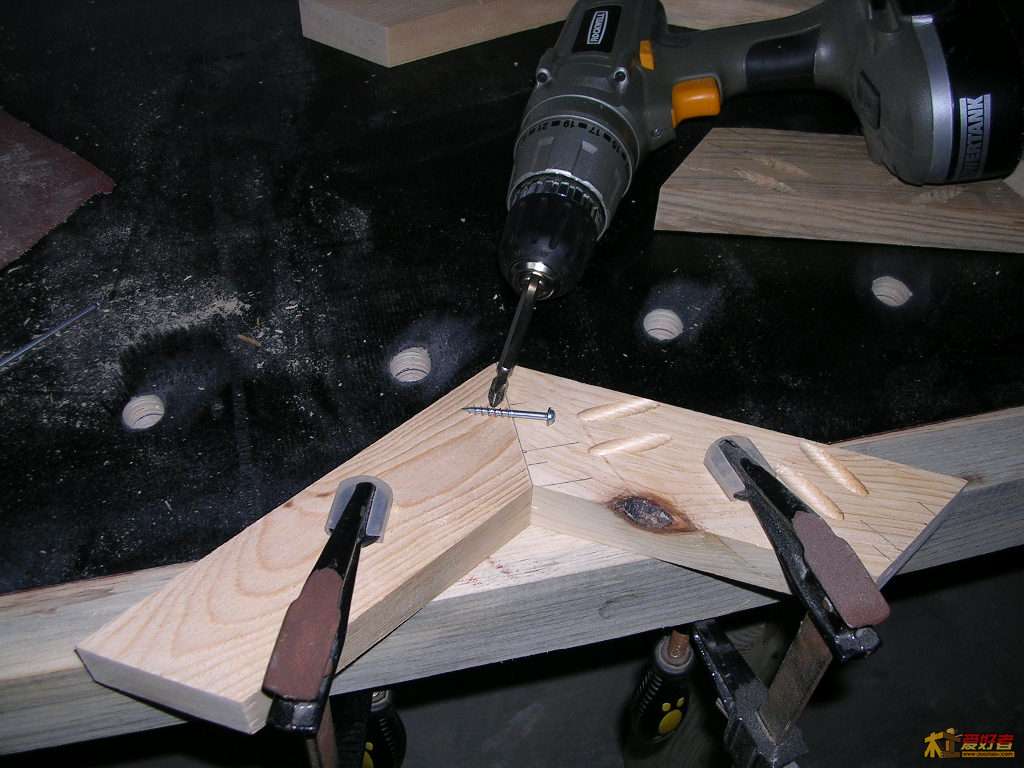

" s( e5 J# H+ a! Y: V3 Z5 t上螺丝。

/ l' S& _$ n3 c

" \; G% i( ?# l+ ?' n  {

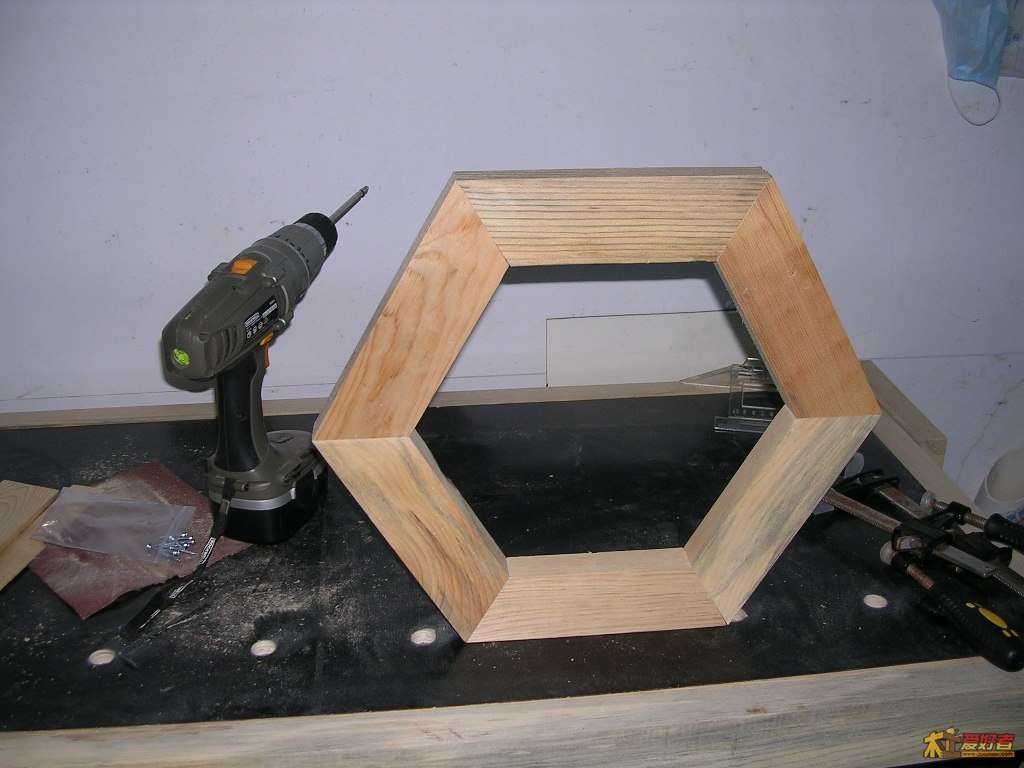

6 e  J9 o2 z. k& @" O上好后的正面。

$ r2 ]5 M+ d9 M- z, O4 W
双面胶真是好东西。

+ s" ~: k' B# K& u1 q

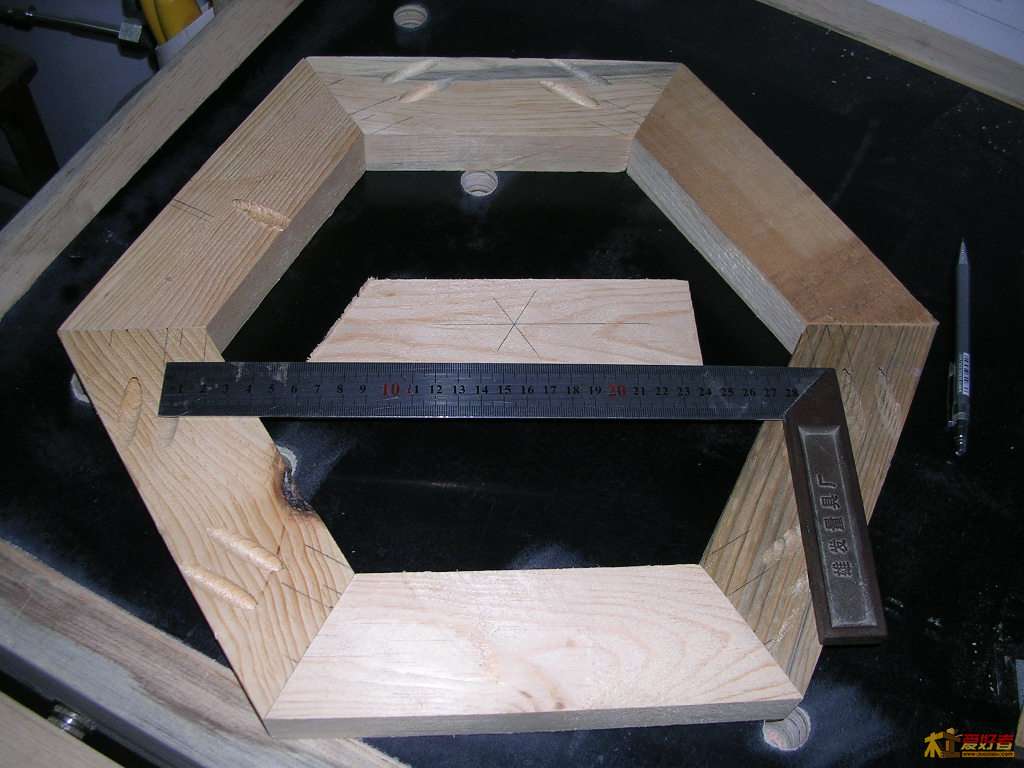

找到圆心。

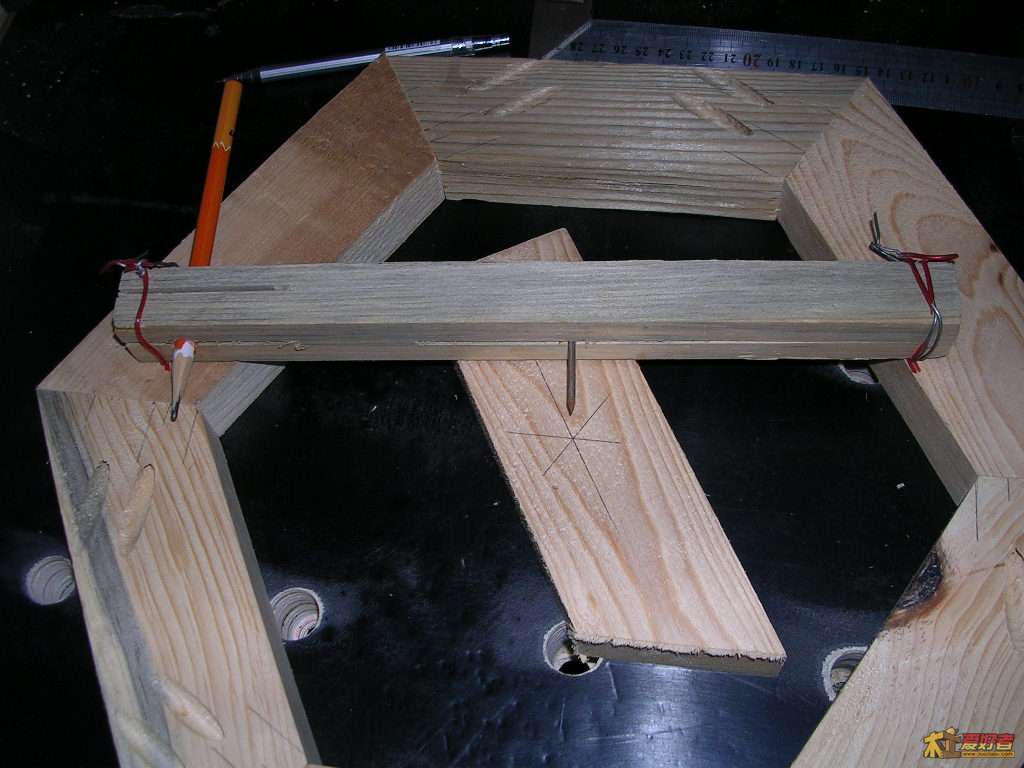

简易的画圆工具。
% a0 \2 M' I4 ^  u( V) @  z

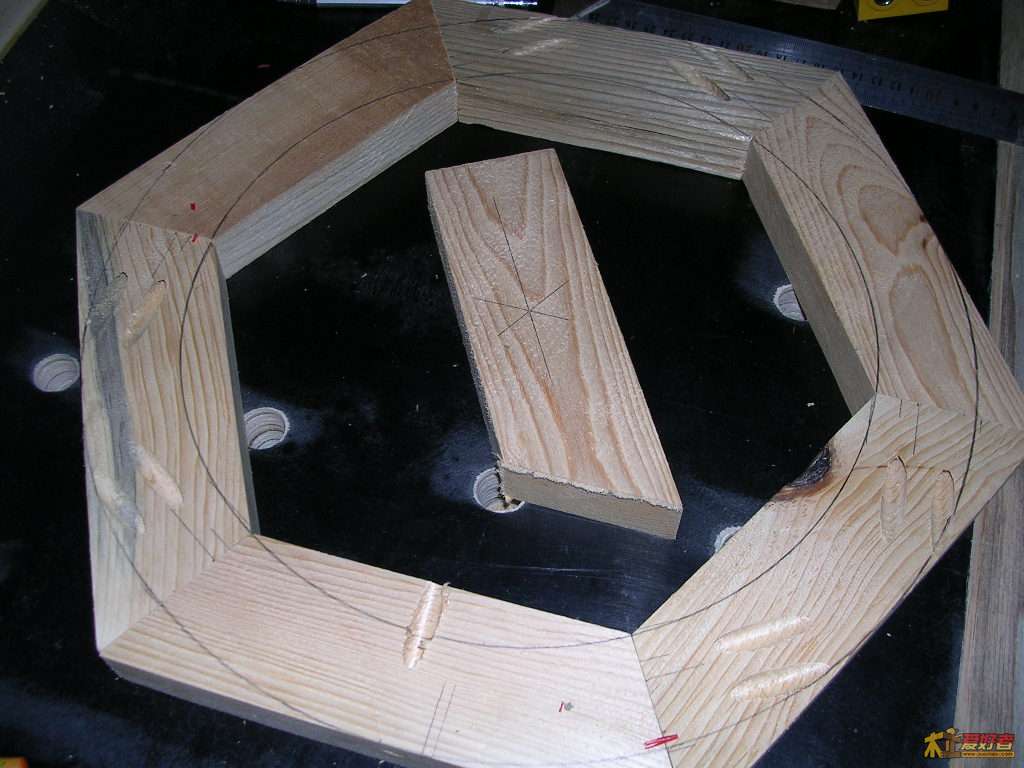

6 I* D( f( g3 ~7 A1 \画好内外两个圆。

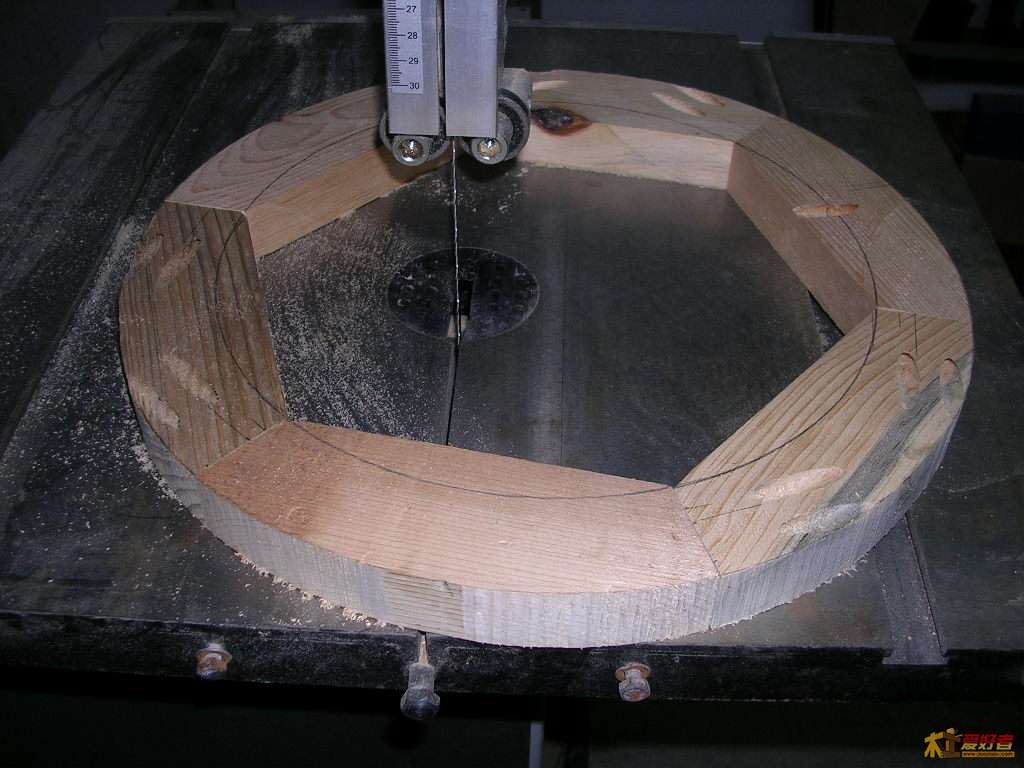

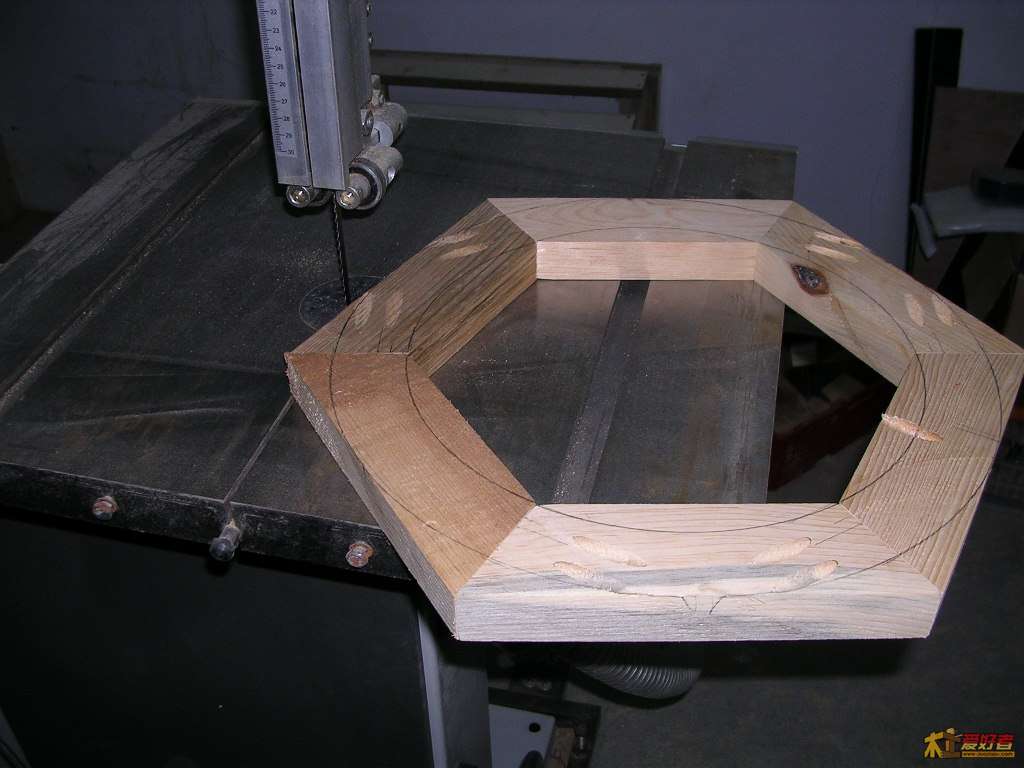

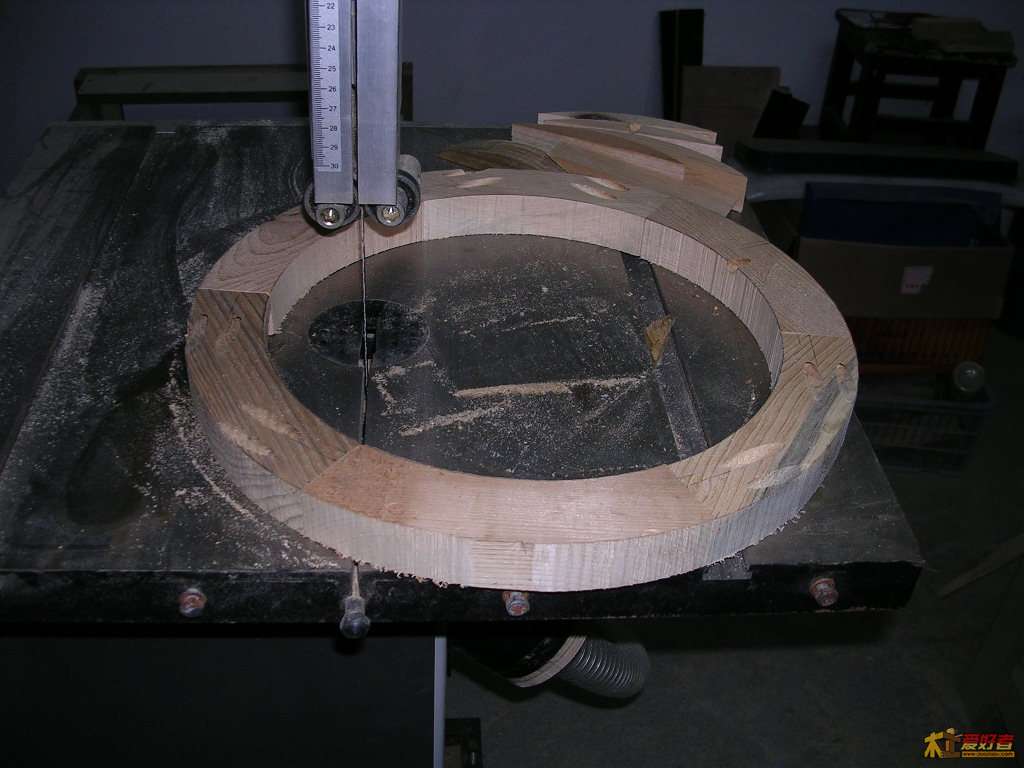

4 e- T9 ?( g2 b: }6 u& \' O5 G8 G带锯切外圆。
& @& L0 S. i& e
" D' g5 D- H1 u+ r' W) K

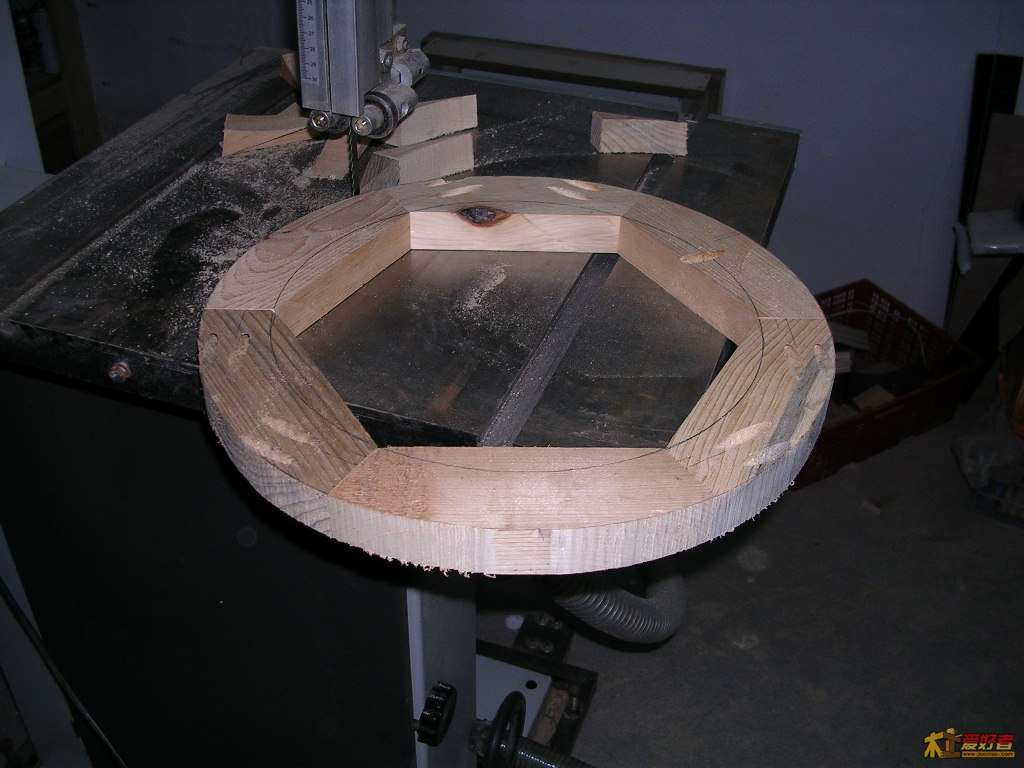

切好后的样子。
0 i& p: ^$ ^; Q$ Z

切内圆——打开一处螺丝，让锯条从接缝处穿过，再拧紧。

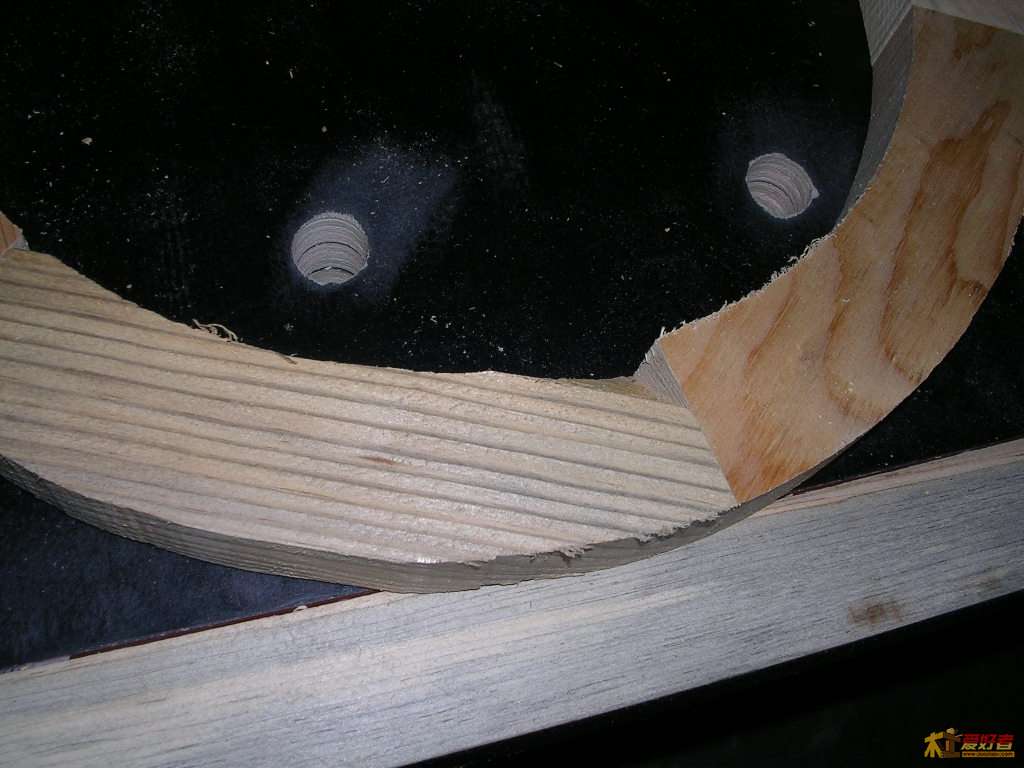

内圆切好的样子。

4 x  R% g' b  |
% R( H& O* w( H' S0 ONND，料头就是料头，这块太糟糠，立刻找替补。
; [9 y/ G! H3 j1 O. b# G+ ^  @/ L
8 J! m, }* y/ E' W

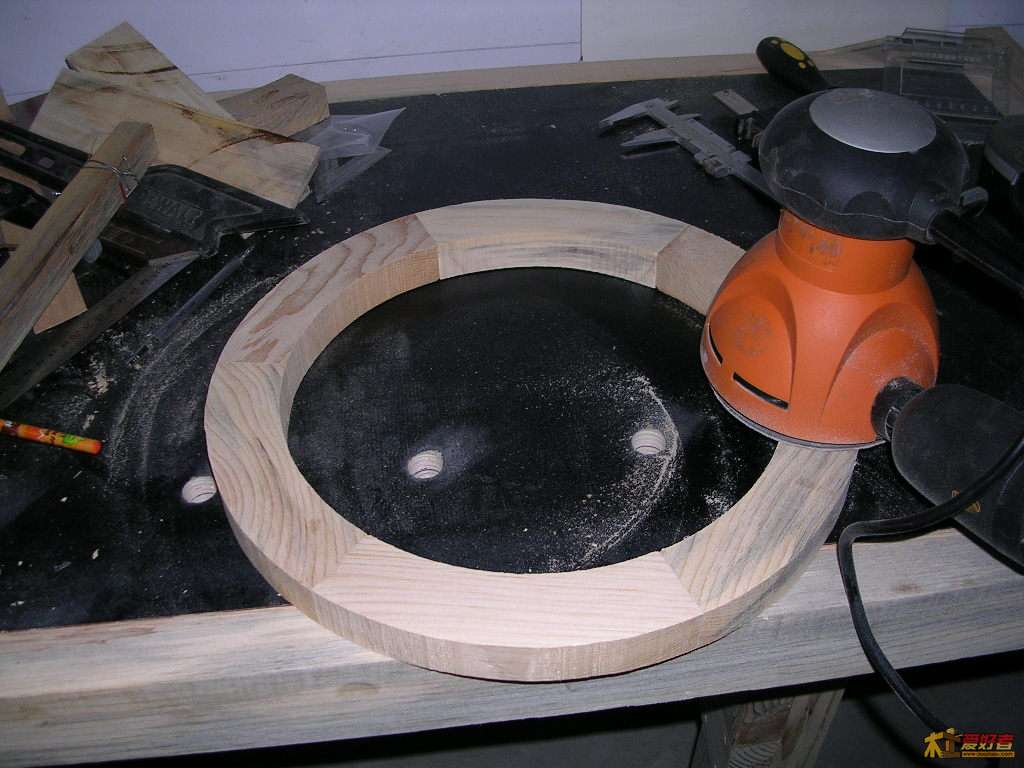

先砂光平面。

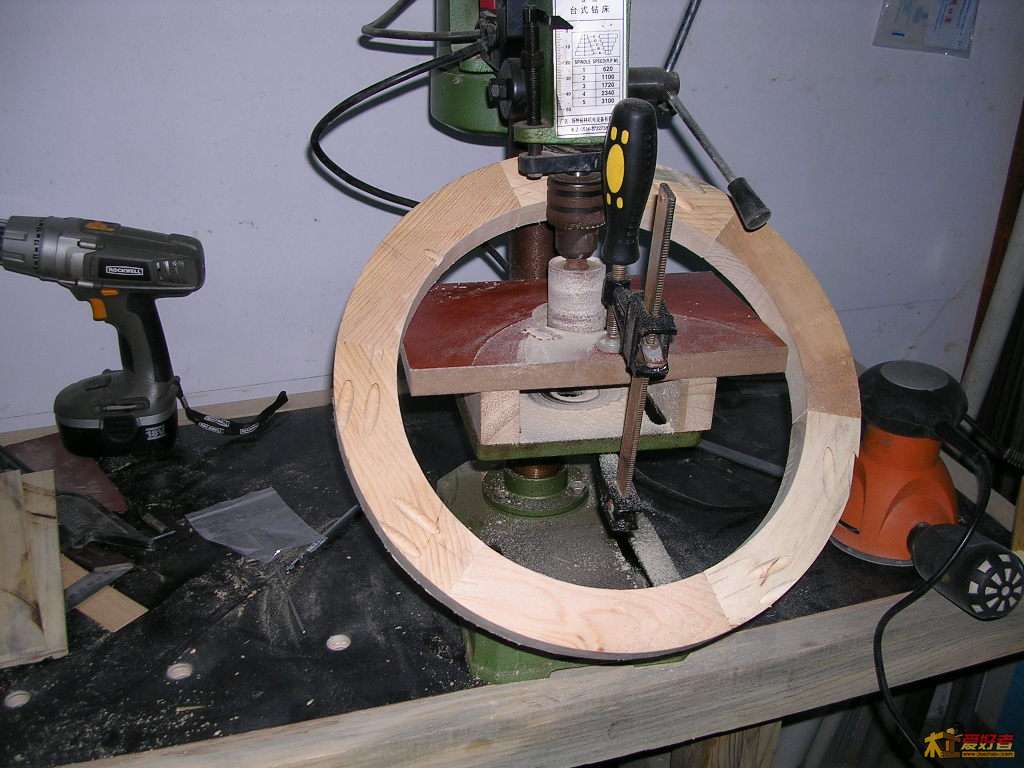

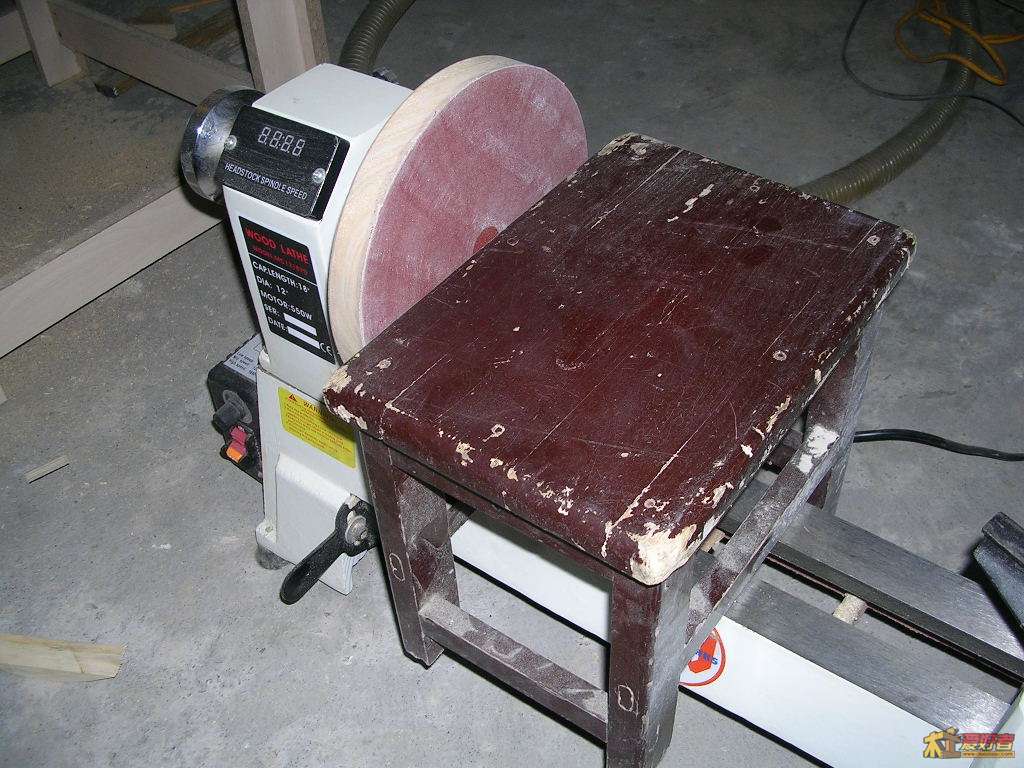

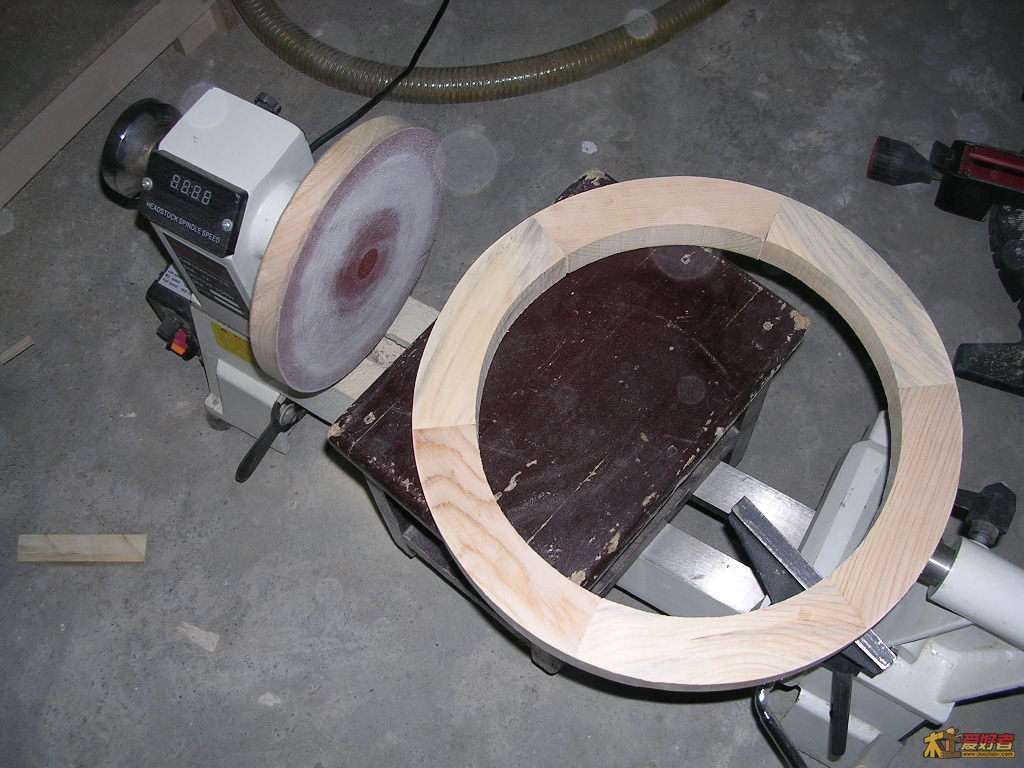

我的砂盘机。还没来得及做台面（主要是想等得了奖买滑轨再做，呵呵，有点恬不知耻……），暂由小凳子顶缸。


外圈砂光后的样子。
+ S% O/ H- t- S7 t; J% F/ u8 ~1 A
  O3 m  `% F3 q% ?% i0 Y# e  S/ J
内圈砂光后的样子。

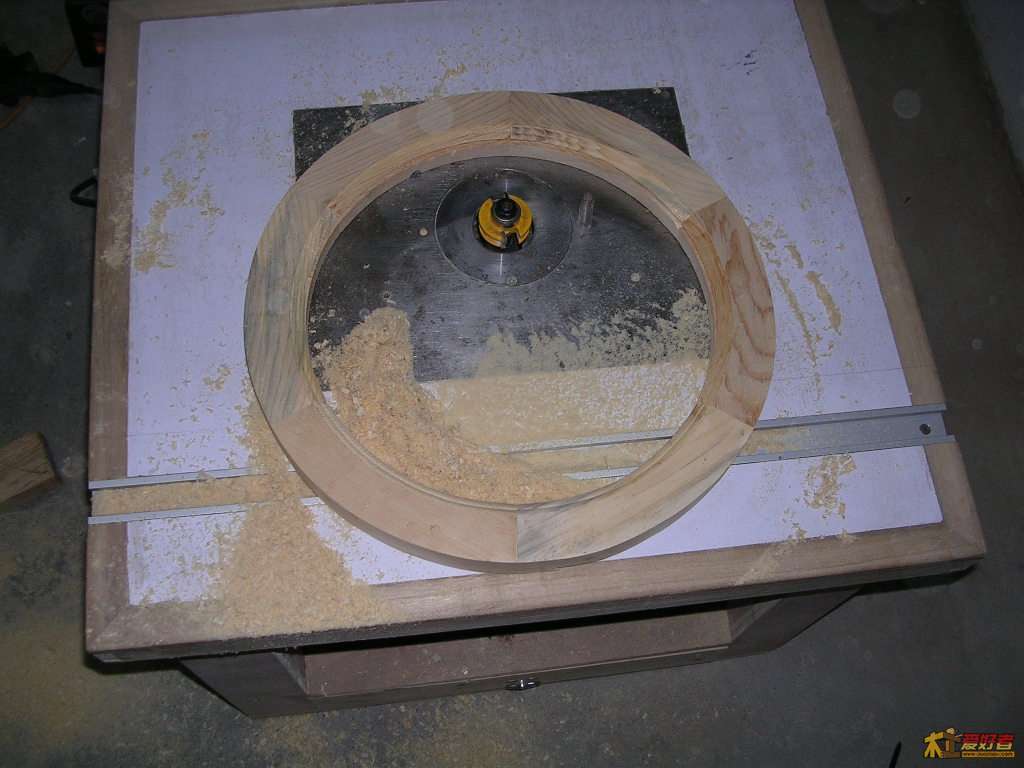

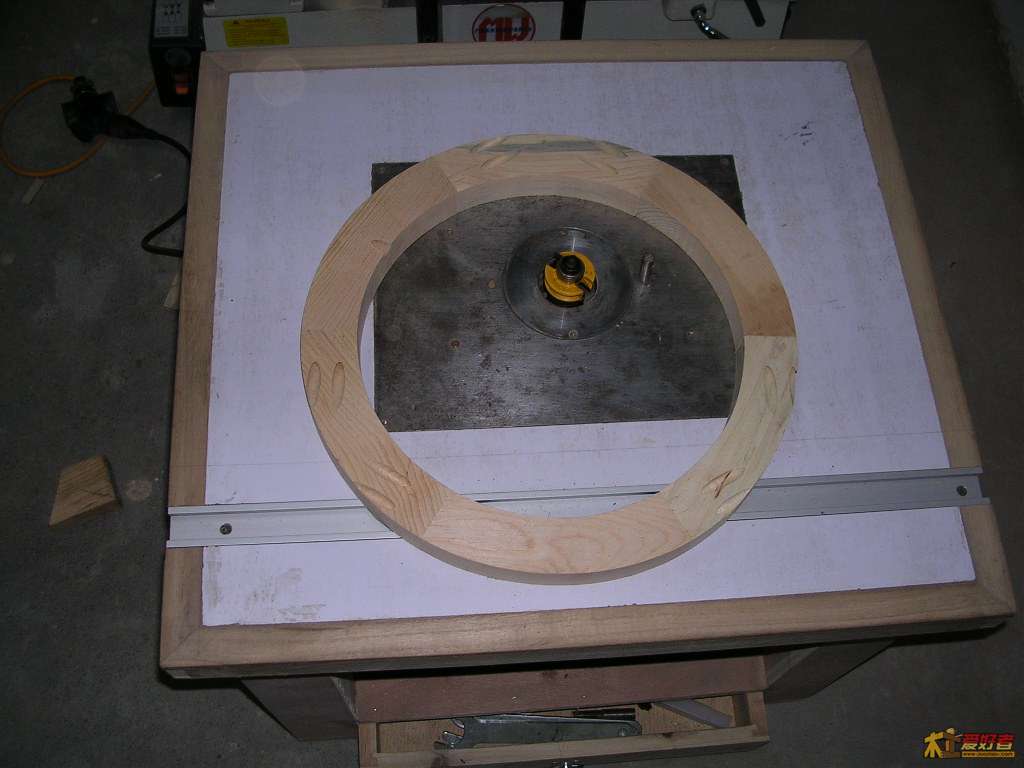

) x1 l0 f0 `- v% i; w' H5 c/ j# Z3 b上铣台。用榫合刀。

5 w9 ?- y, f/ X* h( x6 z' X% a7 |

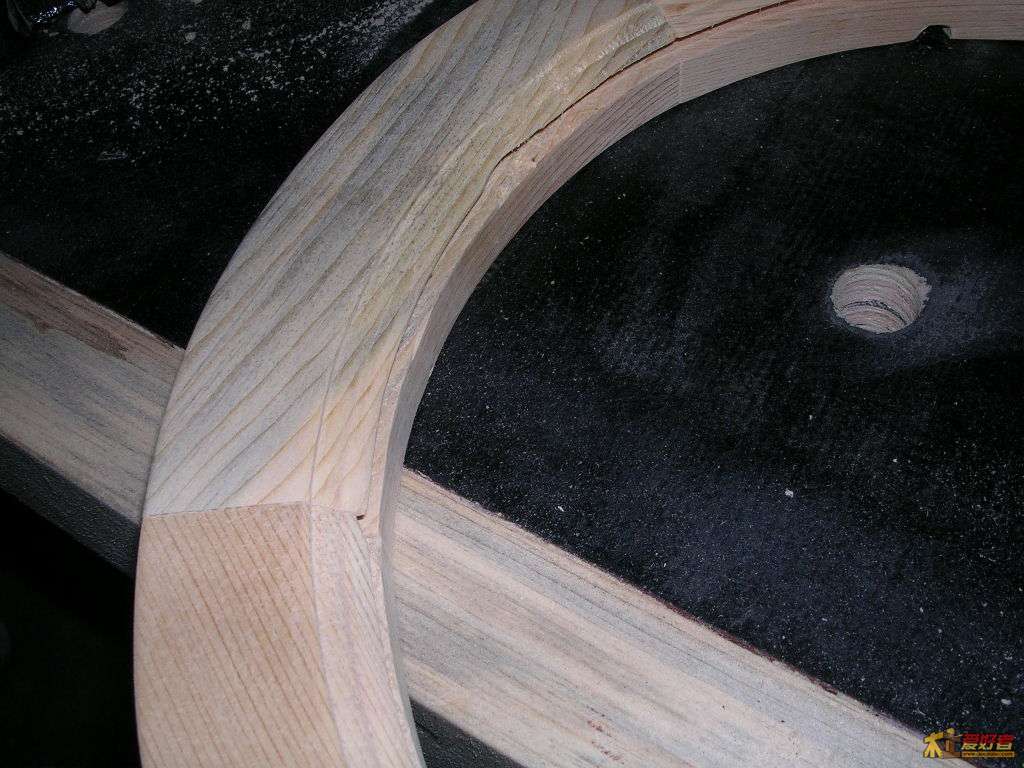

6 H' P6 q' _( `4 E6 M% K完成线条。

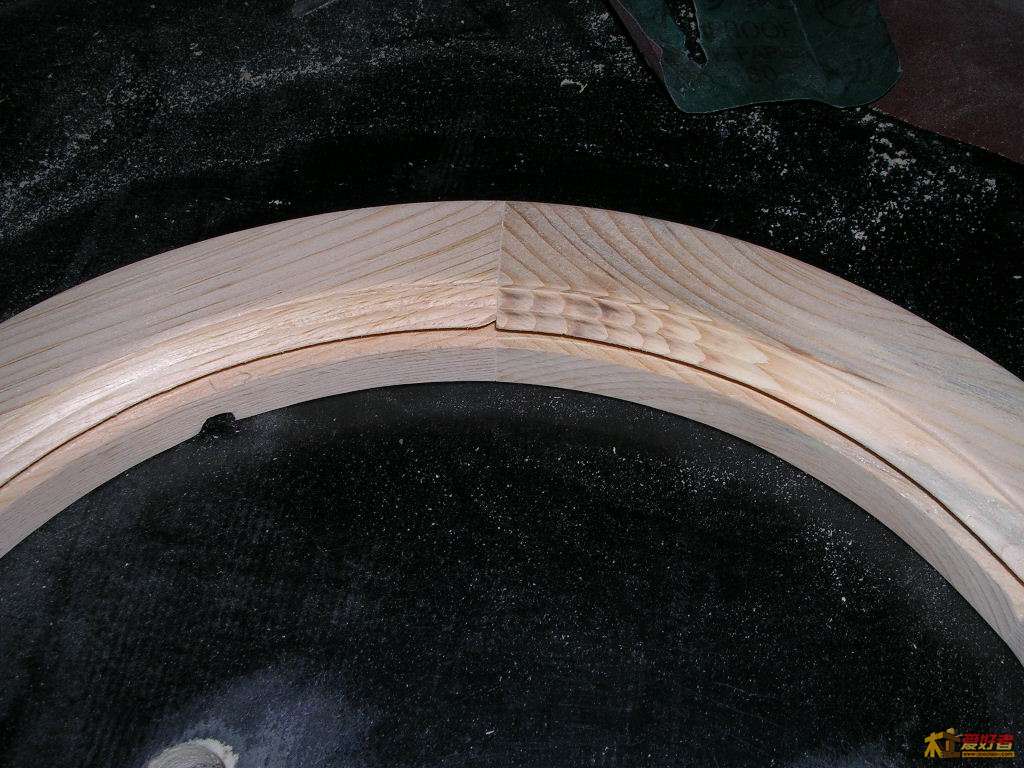

NND，有崩口啊……

2 K6 o" q# M! X- A. G+ C0 \4 ~0 F+ c
  d/ T0 L# l, {

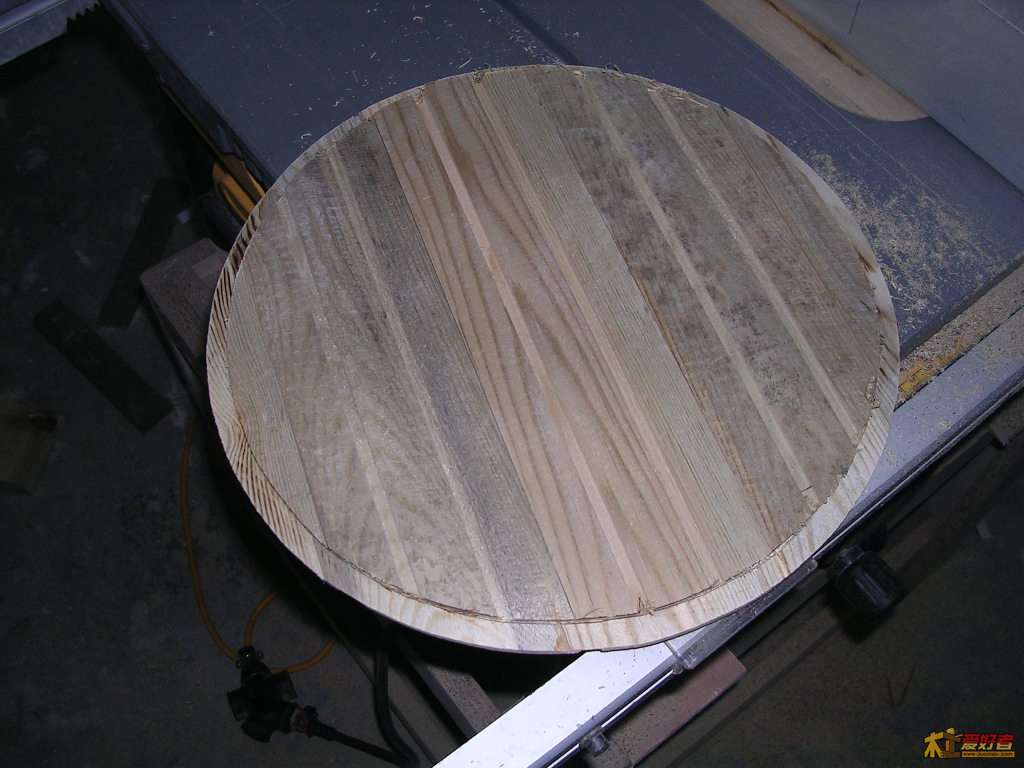

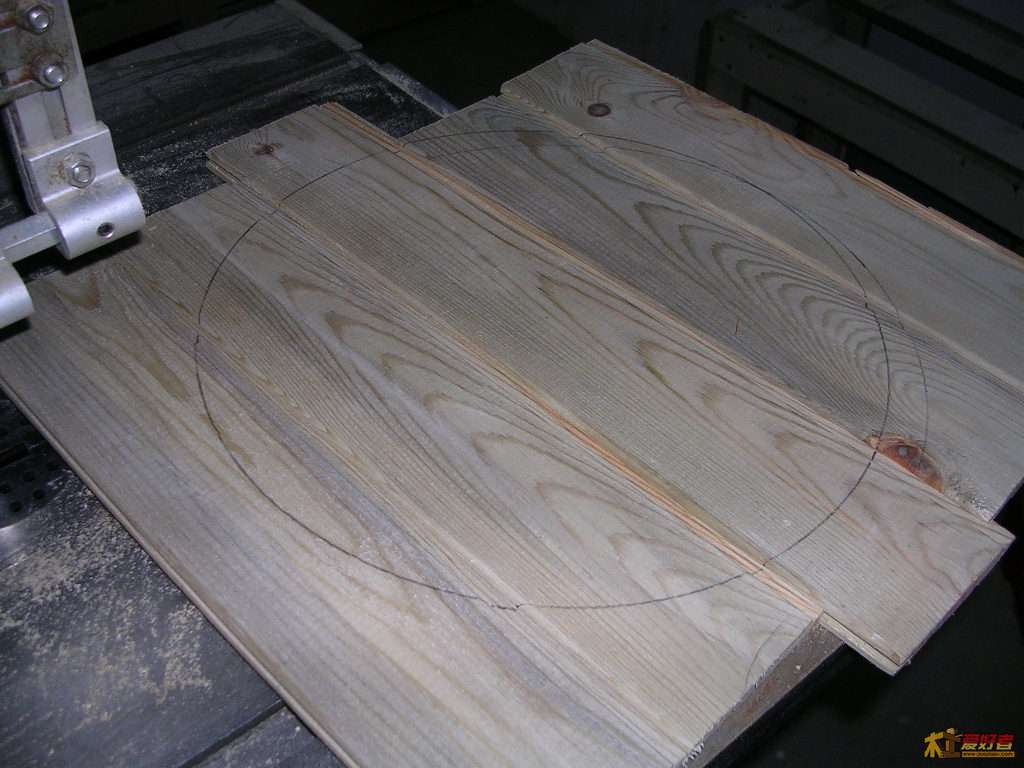

# p) S) G- J! q9 S背板用几块桑拿板，也是捡来的料头。


试试让台锯干点电木铣的活。

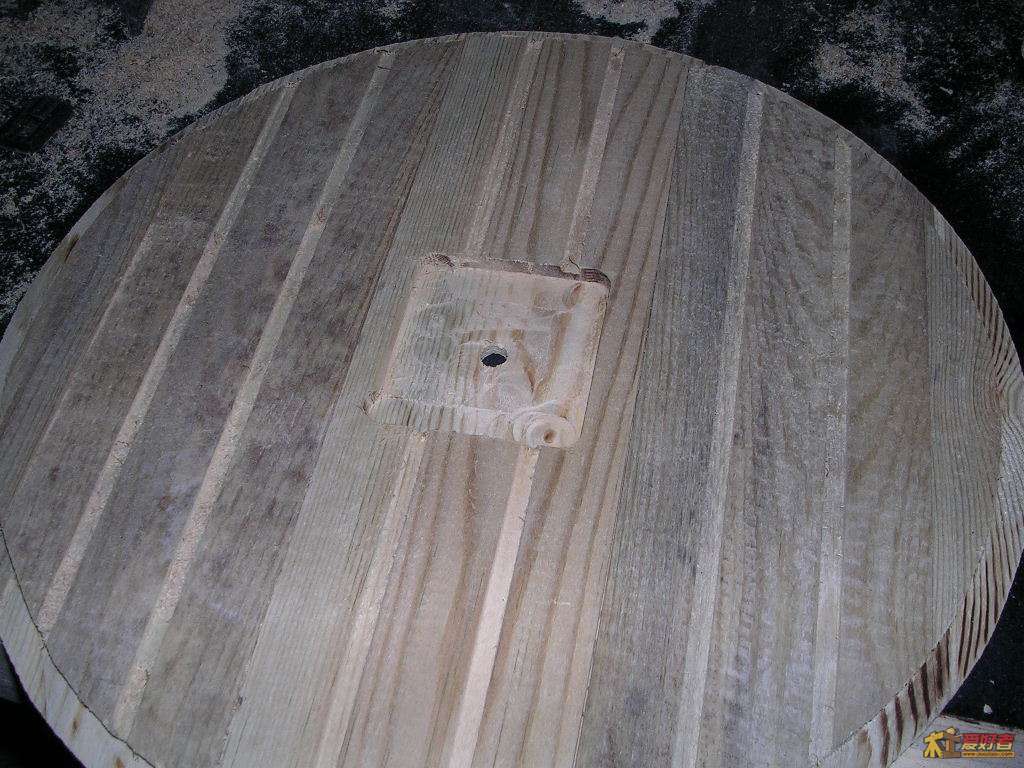

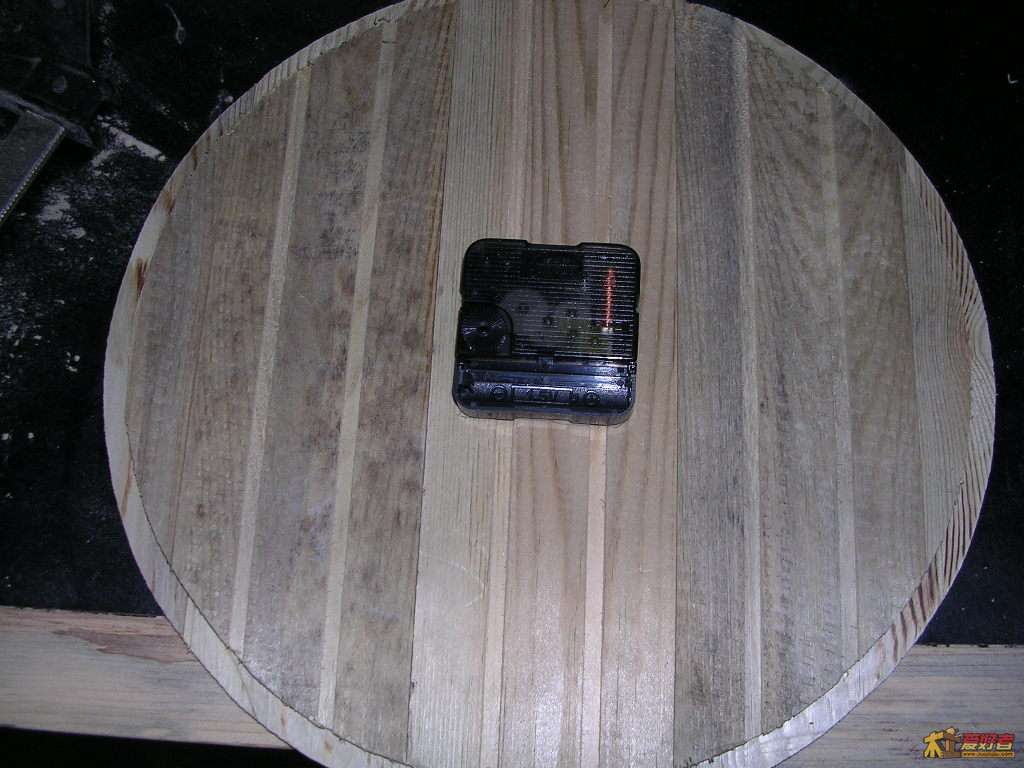

心脏的位置。

/ l! k+ e; f5 h5 F% b8 V" r

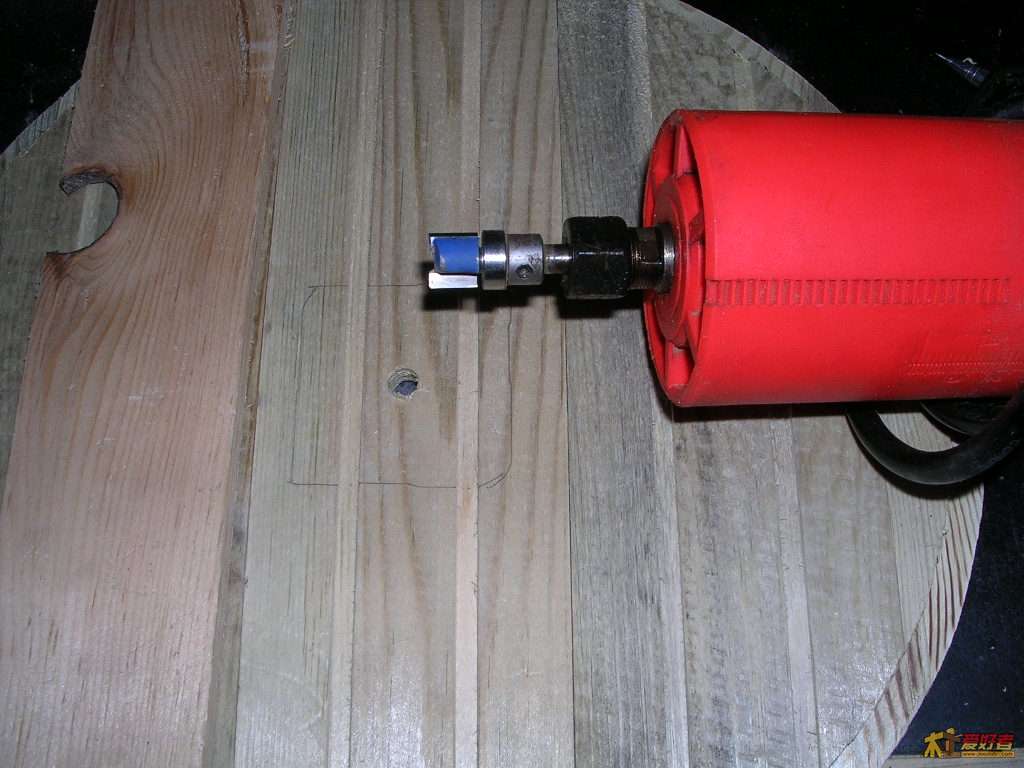

宝刀啊，刃长10mm的仿形直刀，在我手里罪恶累累……


屁股后面的事，胡乱弄求一下得了。
' x5 v" Y  F- e: E! z  Y$ a, }
1 L# y; j: I2 U. x% V( E8 l- f* l

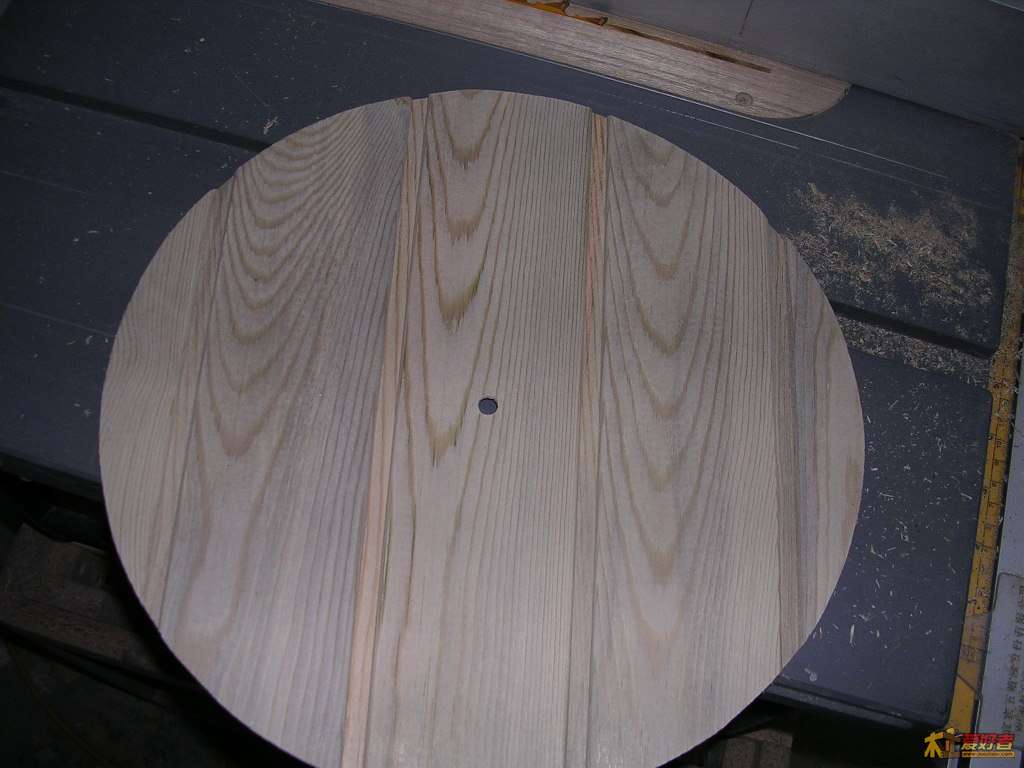

脸面最重要，还是要好好打磨两遍滴。

  s1 z$ M; x1 i0 l& c% T; O4 M

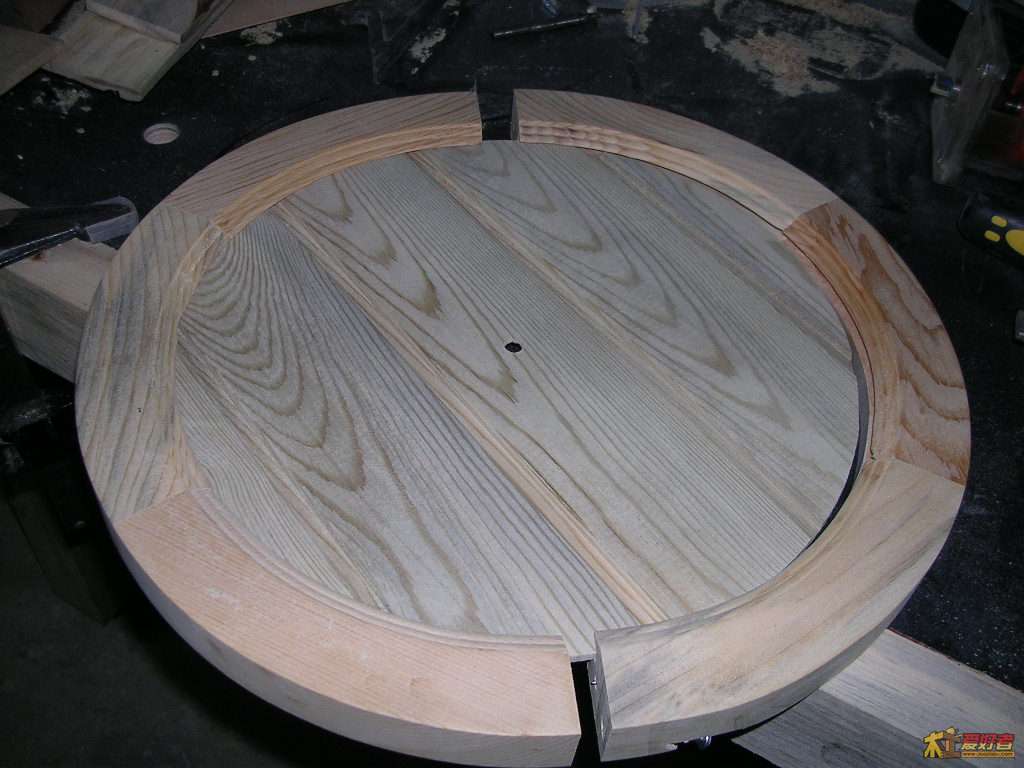

5 ]' t4 |9 d, e8 R% l打开圆圈，装进背板。

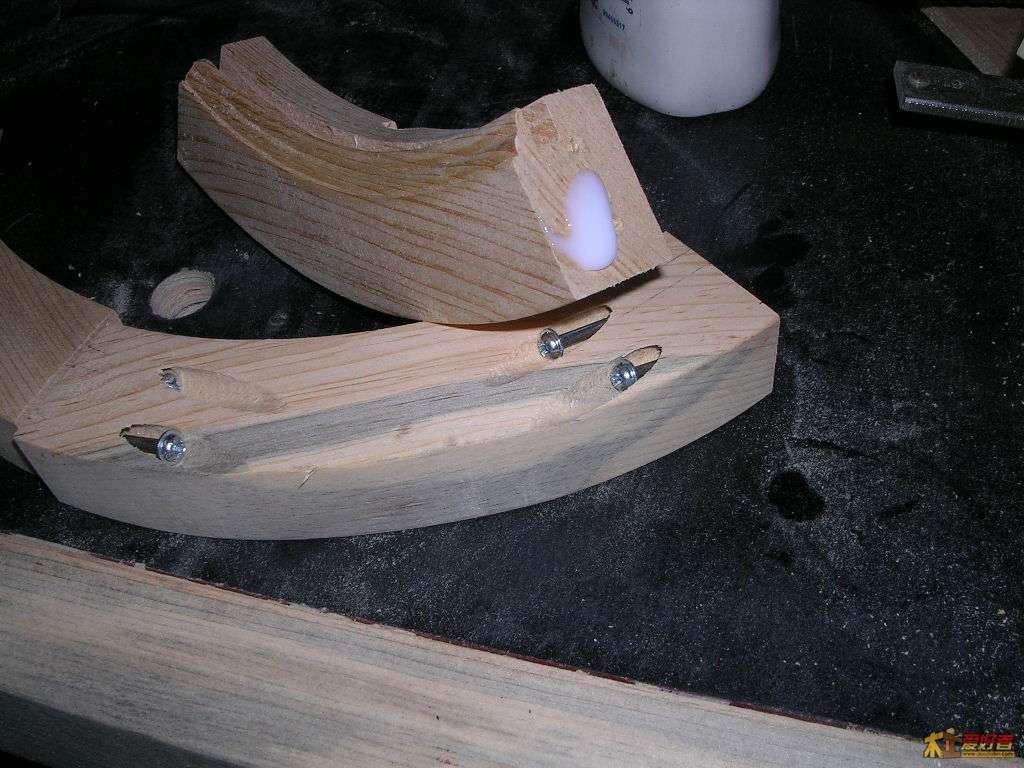

结合面抹上些胶——这一步要考虑好，胶干后就打不开了……
! y8 z1 q$ c' ~' O* Z
. P6 Y- h* U( I+ X

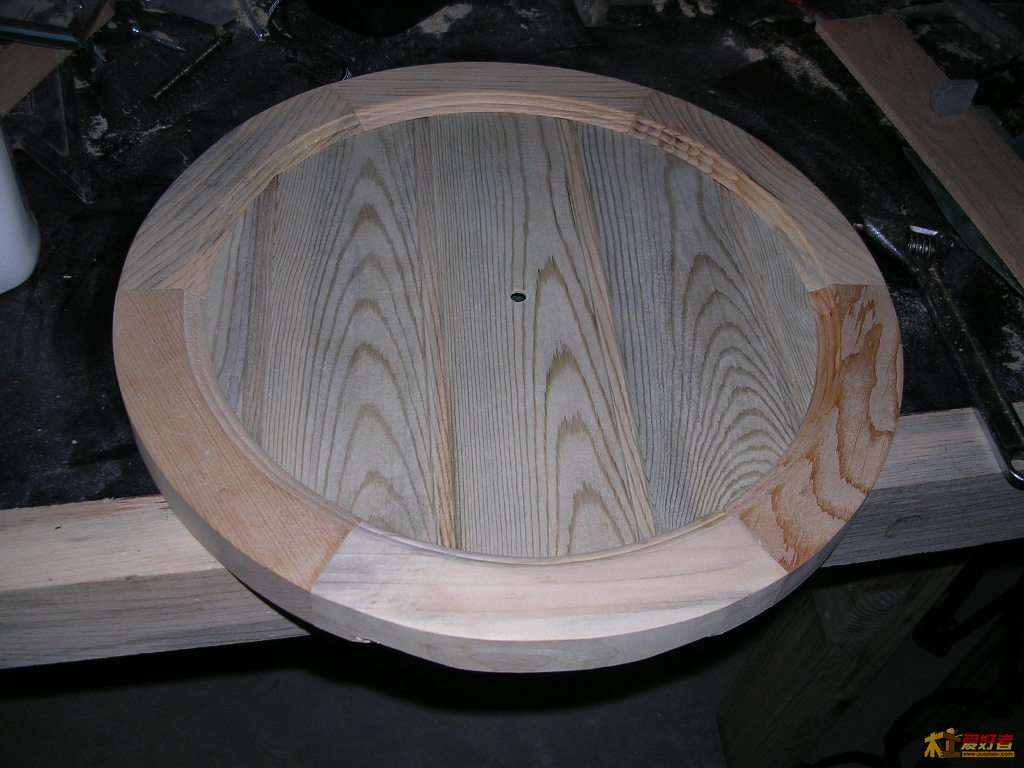

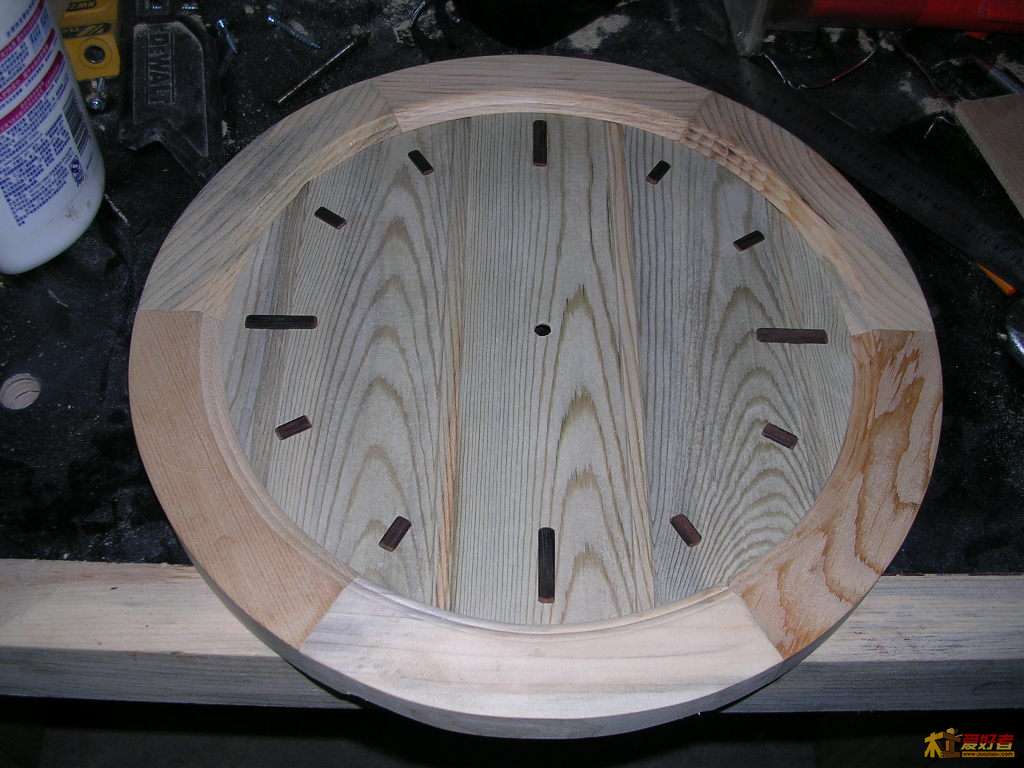

" w3 c: y! ~$ }* d# r大样已经成型。


) m( W/ Q7 w- s' [两根老料，家传的啊……
, @7 O) U% A  W8 N( t3 P

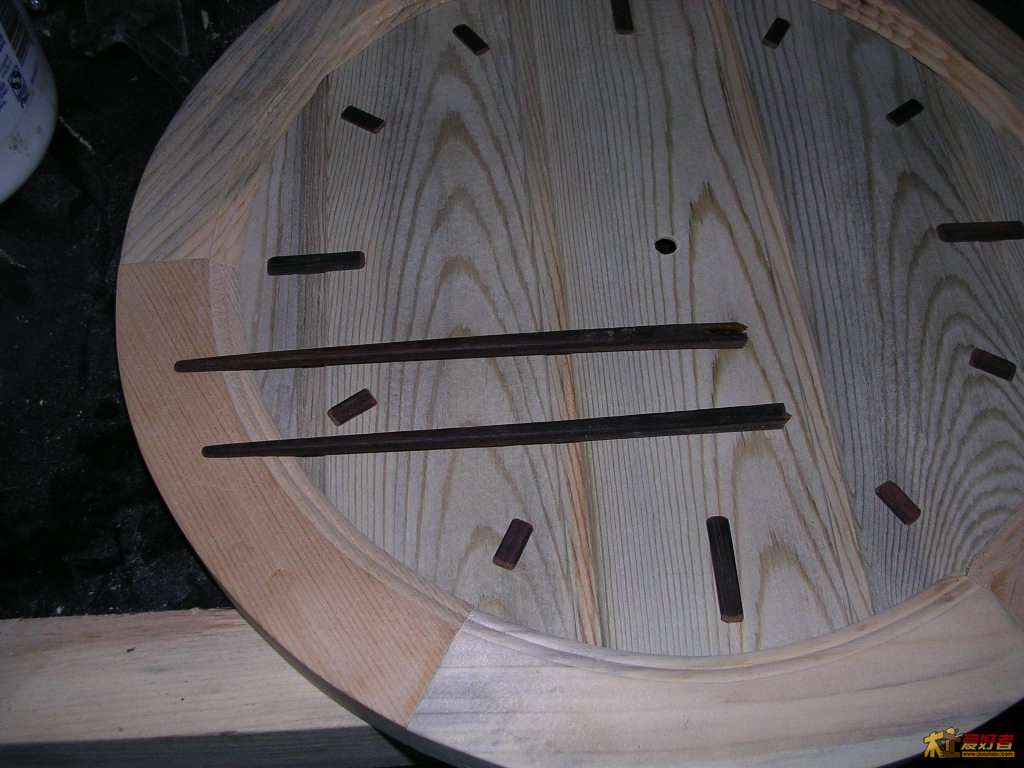

! l" Y3 c1 _4 J! Q: j/ P劈成薄片，打磨后变成时标。
/ g' G. Y2 t+ Q1 F3 _

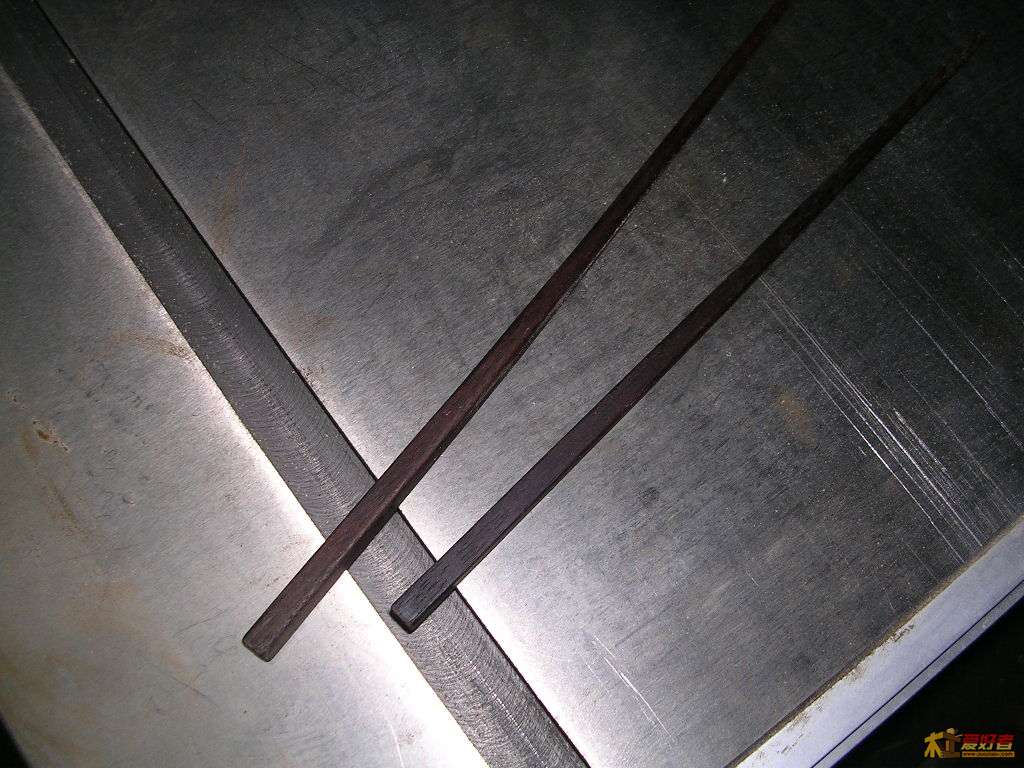

可怜的筷子，惨遭肢解……
1 Z$ Z* w2 h7 y& p" i; q+ c: {
; M+ B$ J1 V% S
5 i! ^% R( Y2 F. y

滂沱大雨

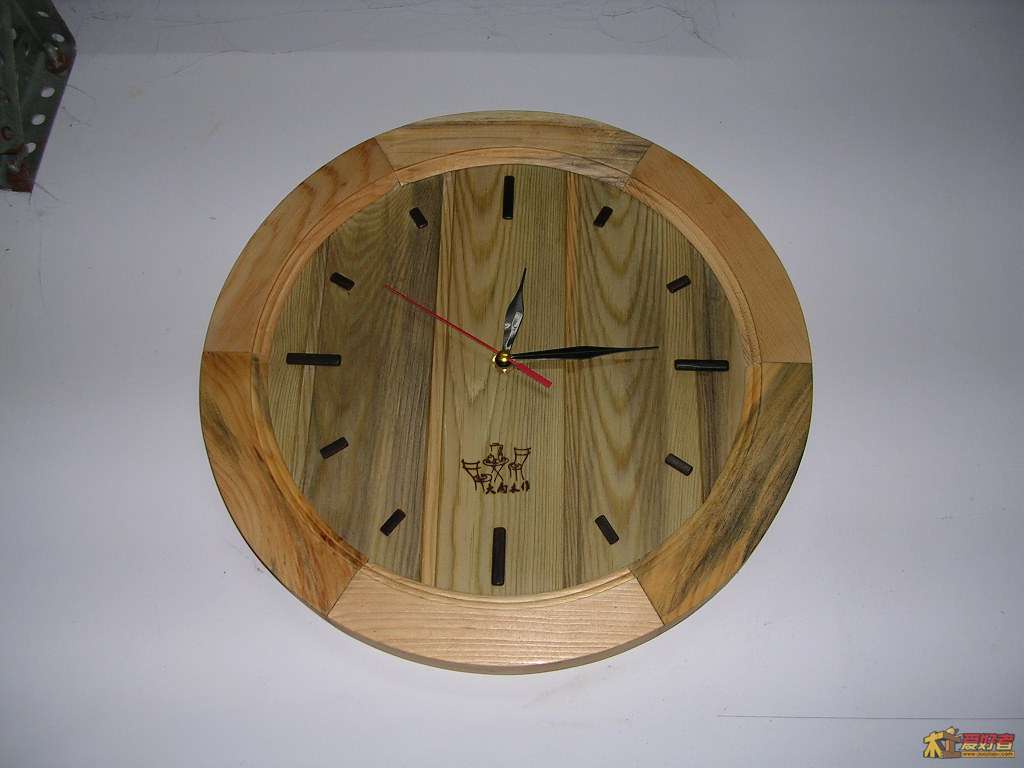

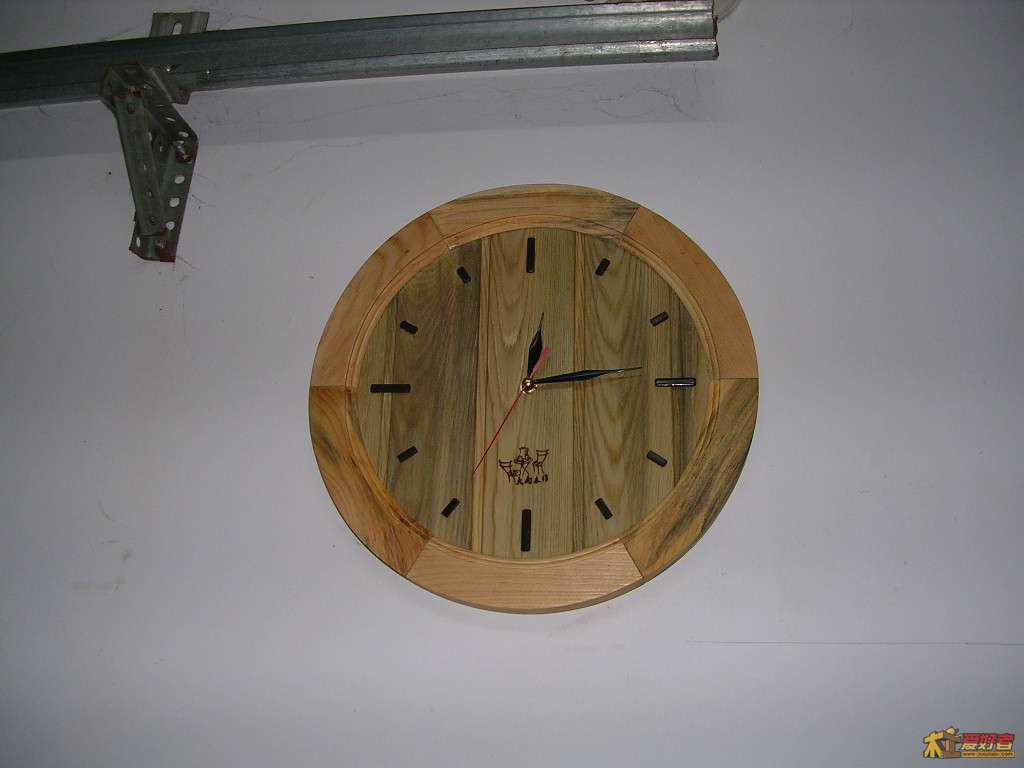

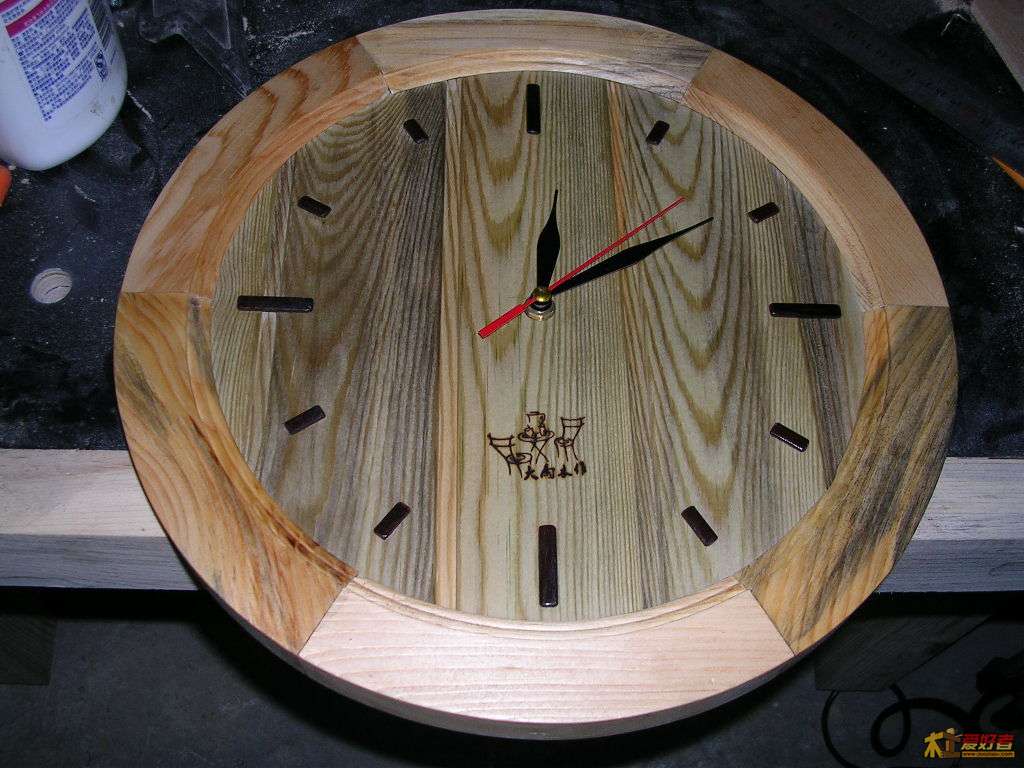

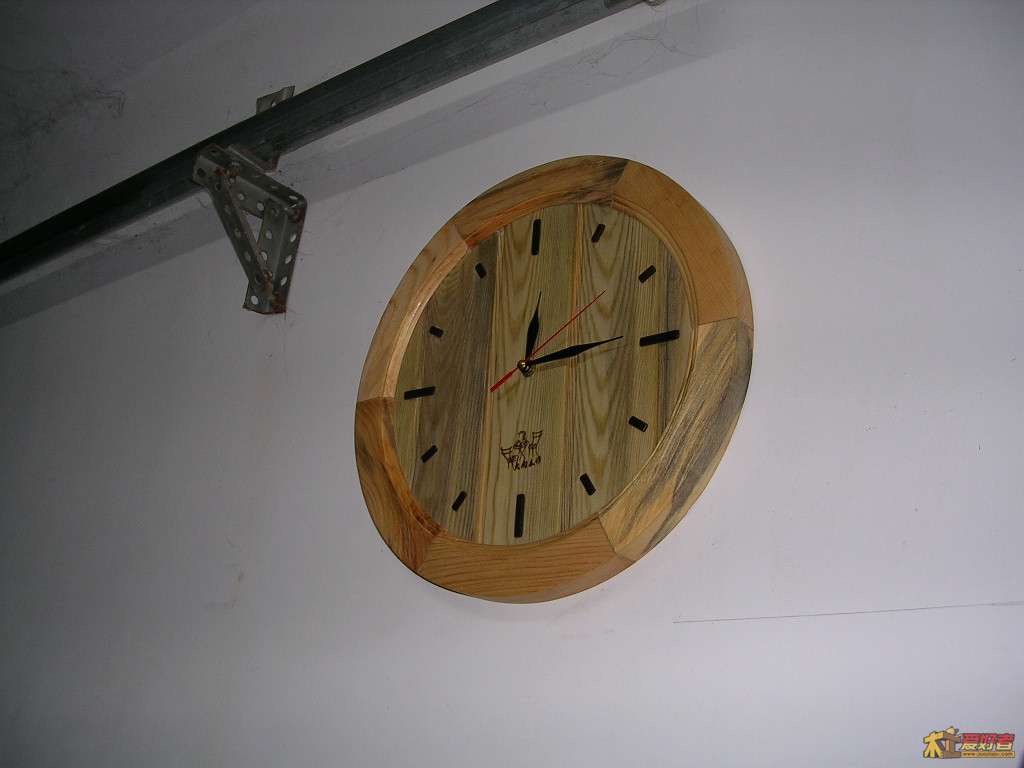

' h  f- Y( h! r+ b% B效果
  t9 q* s* b; H# n/ g
3 t, K/ P( E! f/ f. S
7 L% T# L; |+ U9 [$ j+ l! b
. `* U8 c: c6 G

& g7 ~7 k+ F& j& ?0 H( l) X# W
# ]& y6 U# U8 Y( X
! L' r  Q6 @9 _  N

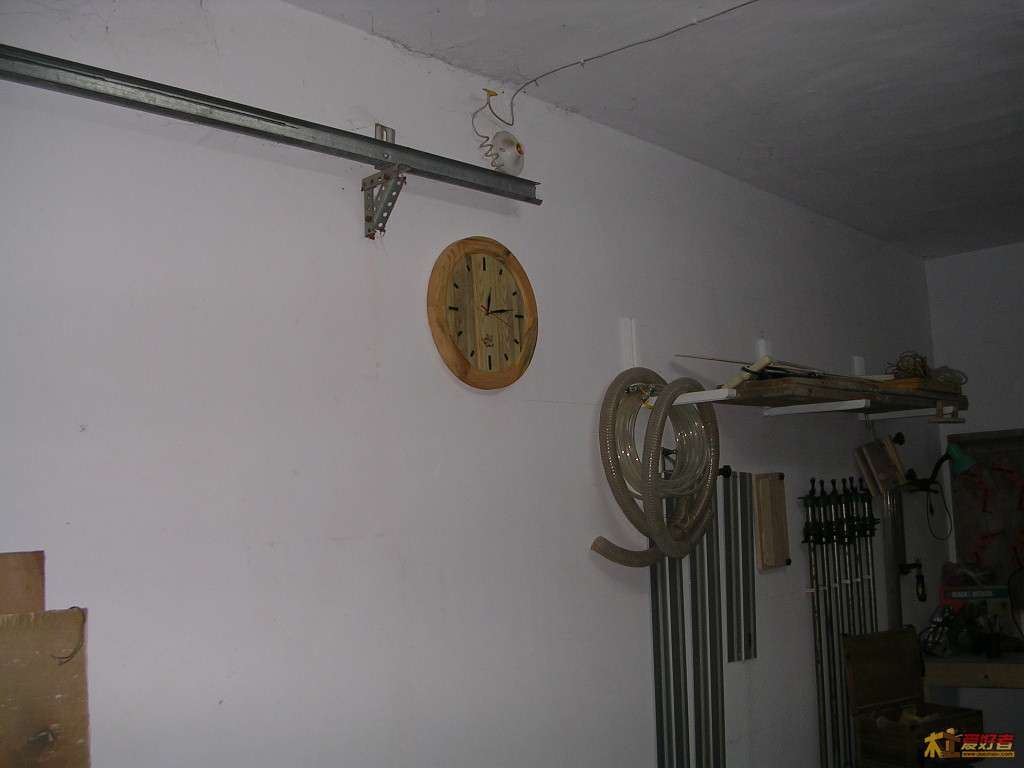

还算可以吧。木工房有多一样装备……

滂沱大雨

小结
0 |6 b+ k6 d, F. ~5 ?' k/ S
这次制作，因需而动，见利而为，既练手艺，又得实惠，还响应了日总和老李的号召，可以说是一件百利而无一害的大好事，所以得不得奖已经不是特别挂心的事了……
几点感想：1、斜孔器的用处不局限于横平竖直的板式家具，只要想象力能达到，它就能变出许多花样。在其他木友的帖子里，我也看到用它做拼板的，那真是太省了，连夹子都不用买了……
+ A% J; u# D, h: [2、还要说一下吴总的推把，滑条是可调的，能够适应滑槽宽度细微的变化；角度的锁定方式也很棒，这些都是保证精确切割最关键的因素。个人感觉比的为原装的还要棒。
3、做实木尤其是做曲面工件，平砂、砂鼓、砂盘真是一个都不能少，所幸通过角色转换，这几样的功能我都拥有了，但是性能提高是个永恒的话题。
1 W' O& y" A1 M& O5 p4、榫合刀铣木头，崩头崩边很难避免，如果不是万不得已，工件两头要尽可能留余量。
