全透燕尾榫模板尺寸图

路人来 · 发表于 2016-10-27 00:13:13

试着做做看看行不行

彭宽成木友 · 发表于 2016-10-28 00:09:14

谢谢分享

奋斗成就未来 · 发表于 2017-4-22 13:41:29

谢谢，很好

ysl555 · 发表于 2017-10-23 23:58:29

楼主，1/2铣刀用这个模板合适吗？轴套应该用多大呢？

mdflyy · 发表于 2017-10-24 00:05:20

本帖最后由 mdflyy 于 2017-10-24 00:07 编辑

ysl555 发表于 2017-10-23 23:58& ` S' [' |' a) \
楼主，1/2铣刀用这个模板合适吗？轴套应该用多大呢？

你说的1/2的铣刀是直刀还是子口荀刀啊？你可以到我发的其它主题贴子里看下，有一个计算配套的刀和轴套的程序，可以下载下来，算一算。http://www.zuojiaju.com/thread-597832-1-1.html

mdflyy · 发表于 2017-10-24 00:10:05

mdflyy 发表于 2017-10-24 00:05
+ [* i' B# ]5 q8 k. S; D! l% o你说的1/2的铣刀是直刀还是子口荀刀啊？你可以到我发的其它主题贴子里看下，有一个计算配套的刀和轴套的 ...

铣刀的具体尺寸：燕尾刀17/32，7°，3/4的轴套。直刀13/32、5/8的轴套。如果有木友需要和这个不一样尺寸的模板，请留言，我抽空作图给木友。

ysl555 · 发表于 2017-10-24 20:48:46

谢谢楼主！！在网上找了很多资料还是不太明白开半透燕尾用模具横板是如何限位的？燕尾榫长度是不是木板厚度？
我买的是子口筍刀1/2的，开15厚的板材，楼主能不能帮画个半透全透的模版，还有配套的轴套尺寸及直铣刀？

mdflyy · 发表于 2017-10-24 22:10:22

本帖最后由 mdflyy 于 2017-10-24 22:14 编辑

ysl555 发表于 2017-10-24 20:48: Q4 v( j3 s- ]0 q) N
谢谢楼主！！在网上找了很多资料还是不太明白开半透燕尾用模具横板是如何限位的？燕尾榫长度是不是木板厚度 ...

做半透的燕尾榫，如果用铣刀来做，这里面是有一定规律的，就是：燕尾刀头宽度，加上一定深度位置的刀的宽度之和，正好要满足等于一个齿距。不然，就会要么装不上去，紧，要么就装上去空晃，松。你的刀是1/2的，但是，你要告诉我这把刀的角度是7度，还是8度。我之前发的贴子里，有一个专门计算的小程序，你可以下载下来，让它帮你算一算，多大的刀，配多大的轴套，以及铣的深度。到这个链接去下载吧。http://www.zuojiaju.com/thread-597832-1-1.html

ysl555 · 发表于 2017-10-25 08:15:49

意思是用你发的这个图纸，然后用计算器算出轴套尺寸就可以了是吗？

mdflyy · 发表于 2017-10-25 13:02:53

ysl555 发表于 2017-10-25 08:15
/ \9 H, f: b. F7 t; V4 P' m9 {意思是用你发的这个图纸，然后用计算器算出轴套尺寸就可以了是吗？

差不多是这样。但是你要稍懂点它的原理，就十分简单了。

ysl555 · 发表于 2017-10-25 22:12:27

谢谢！
现在基本上有点头绪了，这两天准备线切割做个模板试试

mdflyy · 发表于 2017-10-26 18:59:48

ysl555 发表于 2017-10-25 22:12# N0 j, W' T9 i% V) k: U9 H
谢谢！2 D; z% d$ X. M; I$ d3 P' }
现在基本上有点头绪了，这两天准备线切割做个模板试试

其实，你找人用线切割去加工一块，不如到淘宝上买一块模板了。加工的价格要比商品高出不少。

ysl555 · 发表于 2017-11-1 12:38:57

mdflyy 发表于 2017-10-26 18:59
! v8 S! v2 A# U7 J其实，你找人用线切割去加工一块，不如到淘宝上买一块模板了。加工的价格要比商品高出不少。

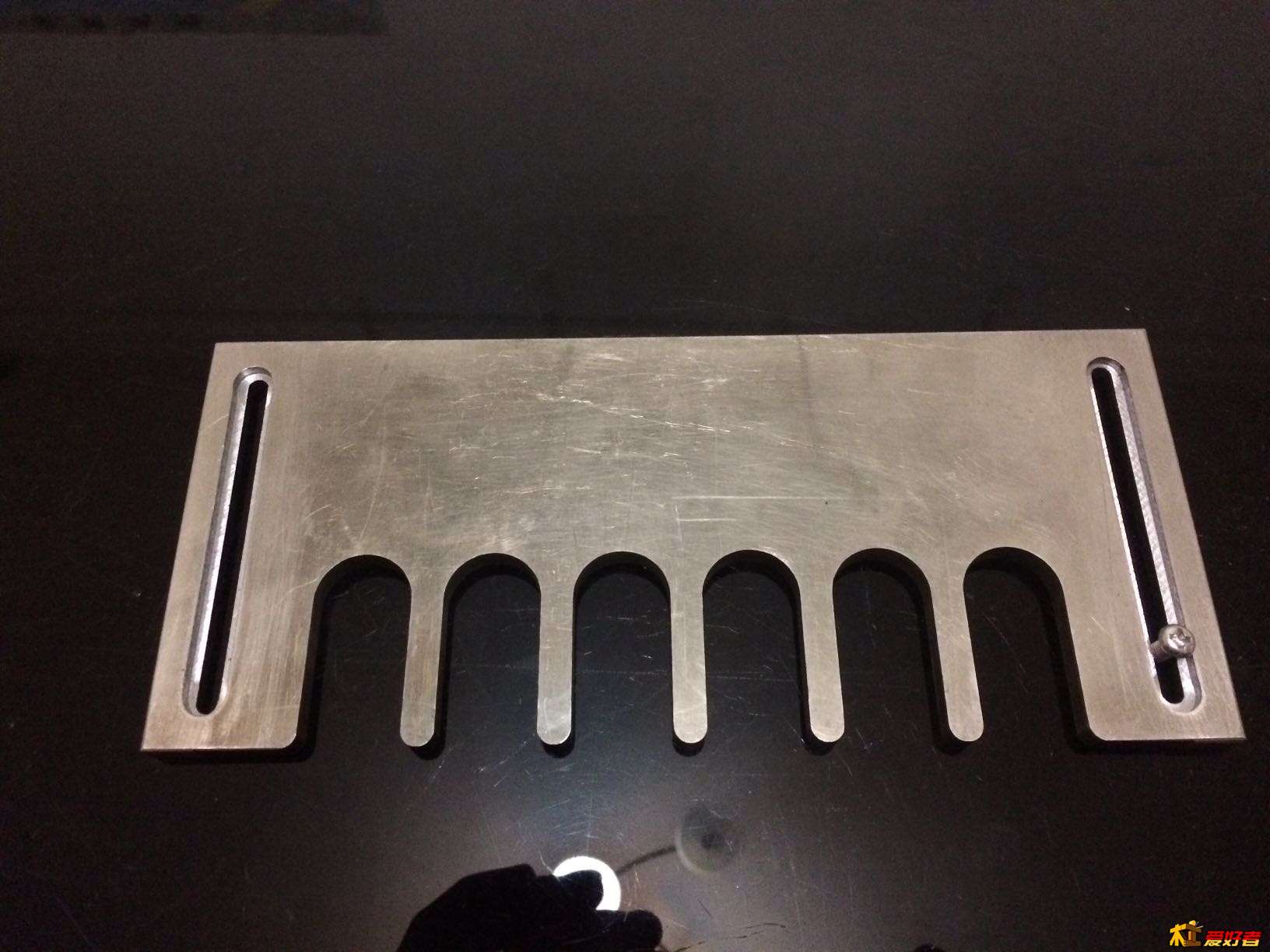

加工好了，先做个半透试手先，自己单位的机子不要钱的

mdflyy · 发表于 2017-11-1 23:40:50

ysl555 发表于 2017-11-1 12:38) n# A; T5 o" G
加工好了，先做个半透试手先，自己单位的机子不要钱的

很好，看着眼馋啊。做短了，加工不了稍大点儿的东东。另外，你这个半透的齿板，齿不用做这么长。

ysl555 · 发表于 2017-11-2 01:12:22

mdflyy 发表于 2017-11-1 23:40 ) |6 [. {) I; _' H, n; m5 S
很好，看着眼馋啊。做短了，加工不了稍大点儿的东东。另外，你这个半透的齿板，齿不用做这么长。

齿做长也是为了能加工厚点的板材，从你的原理图分析出来的，不知道我所说的对不对？我只加工8公分宽的板足够用啦
