自制铝型材导轨滑块

xshhh

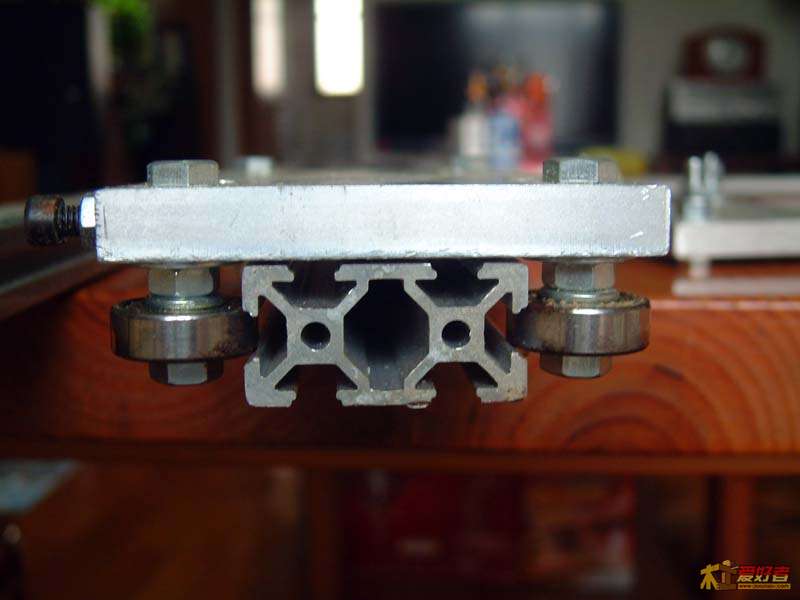

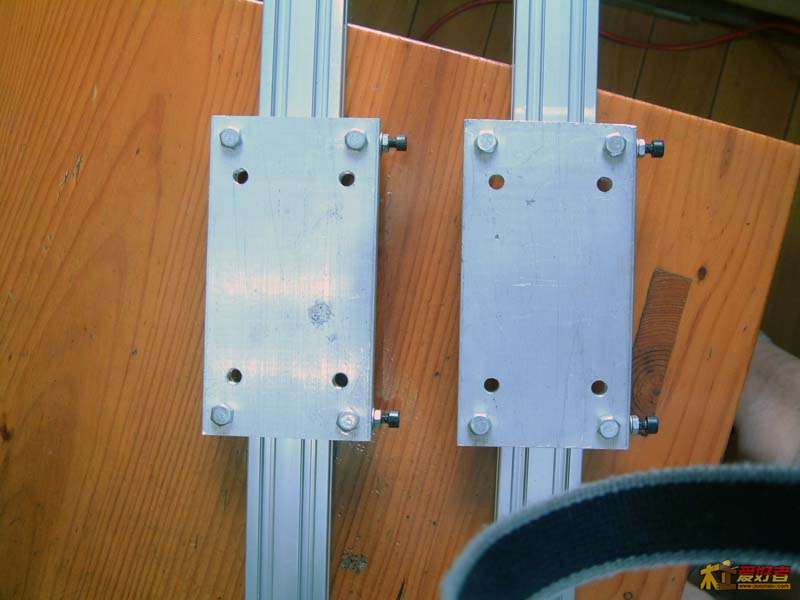

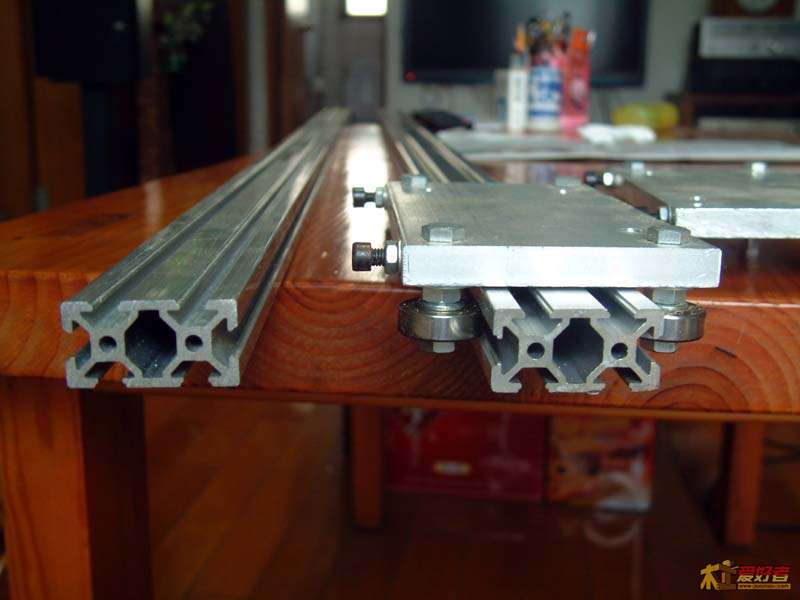

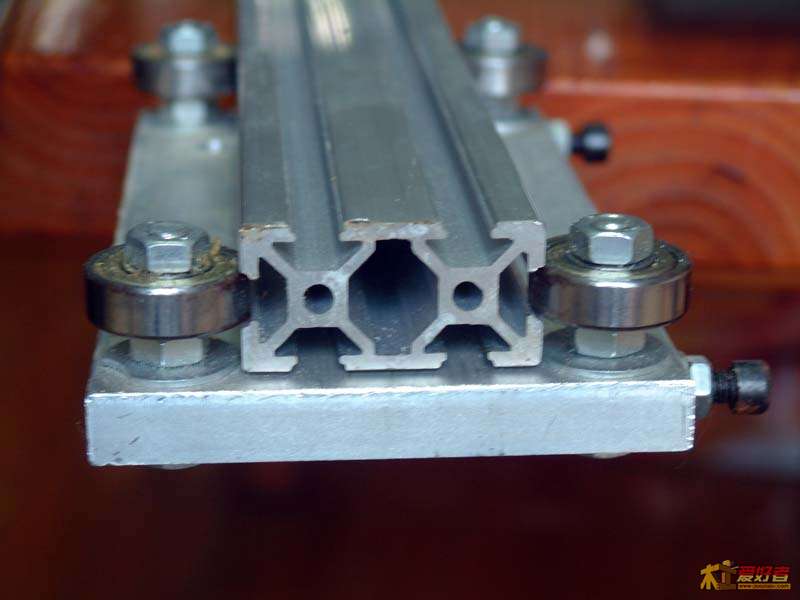

一根规格三米长、截面40mmX20mm的铝合金型材约80元，一开二做一对1.5米的导轨，用于正装电木铣、圆锯导轨、简易车床....更多用途都可以，关键是滑块，这里用的是10mm厚的铝板做滑块基体，用锣丝固定4粒外径22mm、内径6mm、7mm高的轴承、紧压铝型材的两侧凹形口（凹口宽刚好也是7mm），其中一边的锣丝孔是椭圆孔，铝板侧用一支调节锣丝对铝轨形成紧压的配合，经使用，配合紧密、滑动性能非常好。见图

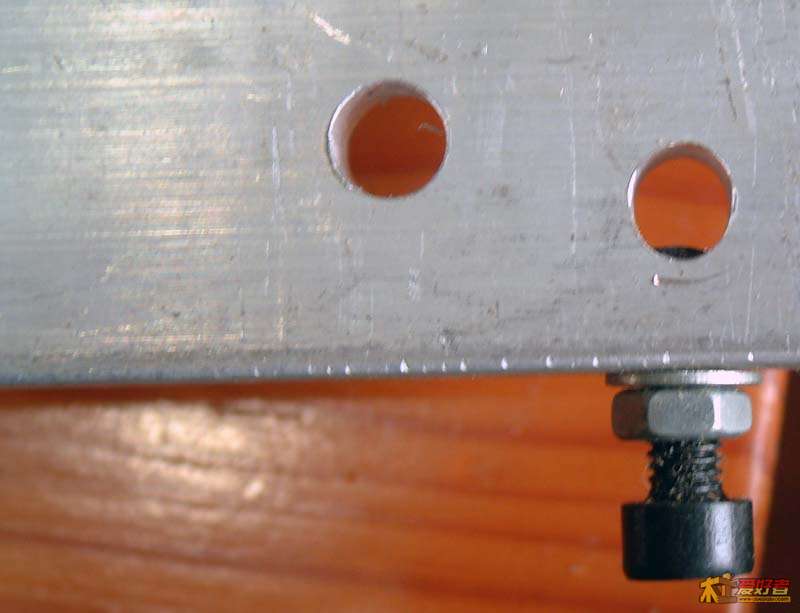

椭圆孔，侧紧压锣丝：

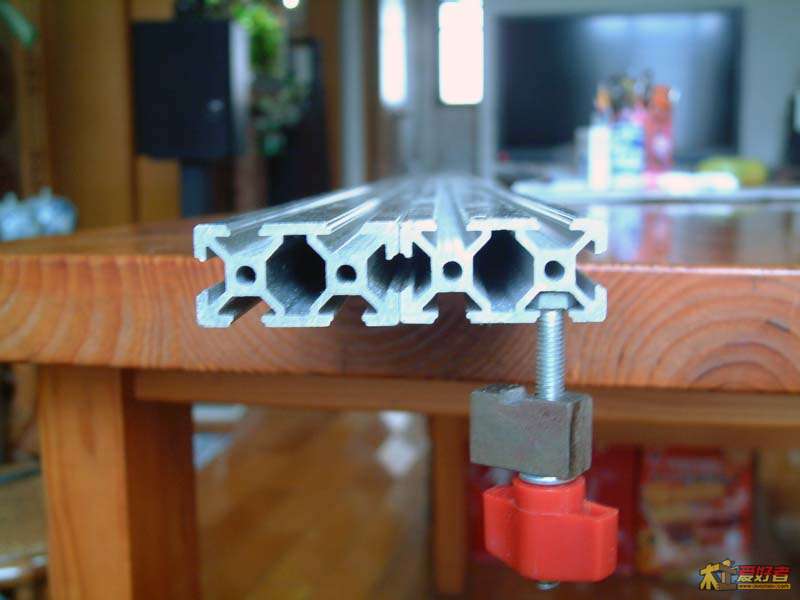

型材的T槽，装上6mm锣丝可固定在任意位置

tcl2010

能在本地买到工业铝型材 就是好
我这里根本没卖。淘宝的话。邮费太贵

边学边做

这个是我见过的diy滑轨中最厉害的佳作之一。

滂沱大雨

老兄折腾的劲头还这么大……

凹凹和凸凸

这样的导轨如果有大号的 可以DIY个车床

虎儿草

就是有个问题:滑轮对铝合金,会不会没几下就磨损了

魔云极光

这不就是滑台了么

Loopwood

只有想不到，没有做不到

2ti

佩服佩服，不过这个轴承不适合这样受力吧

xshhh

虎儿草 发表于 2012-11-14 18:42
就是有个问题:滑轮对铝合金,会不会没几下就磨损了

磨损是会有的，轴承是滚动、铝型材的表面也光滑，摩擦很小。作为CNC动辄每小时数百上千次的移动当然磨损不容忽视，但一般木工操作，移动次数极有限，是可以的。

xshhh

凹凹和凸凸 发表于 2012-11-14 18:21
这样的导轨如果有大号的 可以DIY个车床

有方形轨，40X40mm截面。

xshhh

滂沱大雨 发表于 2012-11-14 18:18
老兄折腾的劲头还这么大……

嘻，就是喜欢折腾工具

o灬虫二

不错不错，创意无极限

凹凹和凸凸

xshhh 发表于 2012-11-14 19:18
有方形轨，40X40mm截面。

太窄了  不过两块并起来 倒是可以用

xshhh

2ti 发表于 2012-11-14 19:05
佩服佩服，不过这个轴承不适合这样受力吧

木头受力有限，用单轨做电木铣的滑轨试验，铣面表面很光滑，证明振动较小。
毕竟是低价材料，轴承也就2块多（国货）一个，坏了就换呗。
