实在受不了了,d个低成本高配置的全钢雕刻机

liji654321 · 发表于 2013-2-11 22:43:54

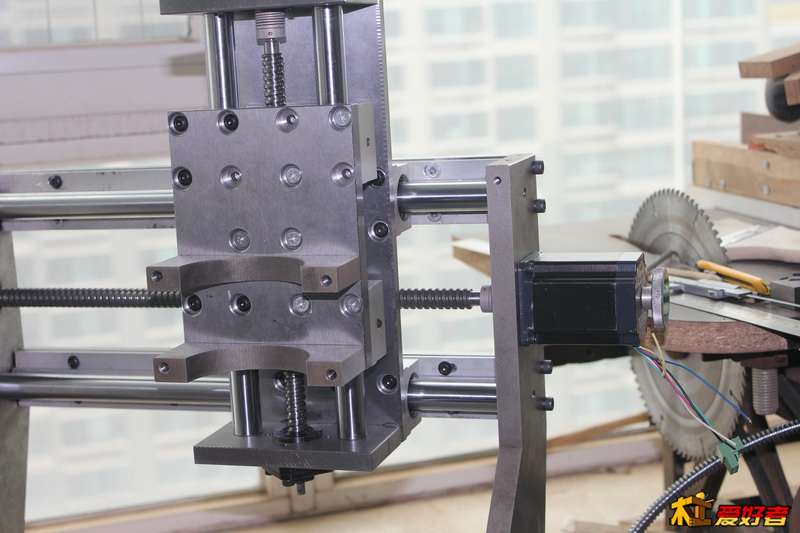

发现了设计缺陷，z轴下面的两个滑块只能上2个螺丝另两个被主轴固定座挡住了，其实解决的办法就是牺牲点z轴的行程主轴固定座向下挪15mm

liji654321 · 发表于 2013-2-11 22:48:19

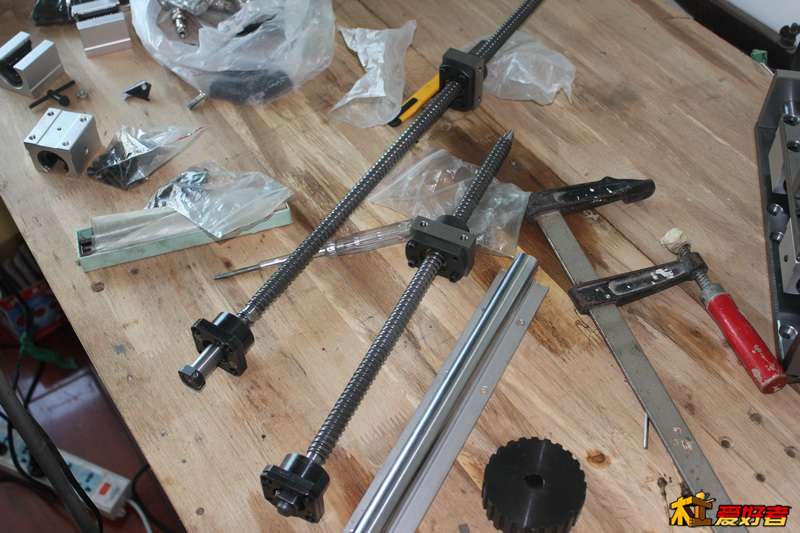

加工好的丝杆带fk12角接触轴承座。 IMG_4354_调整大小.JPG

liji654321 · 发表于 2013-2-11 22:58:17

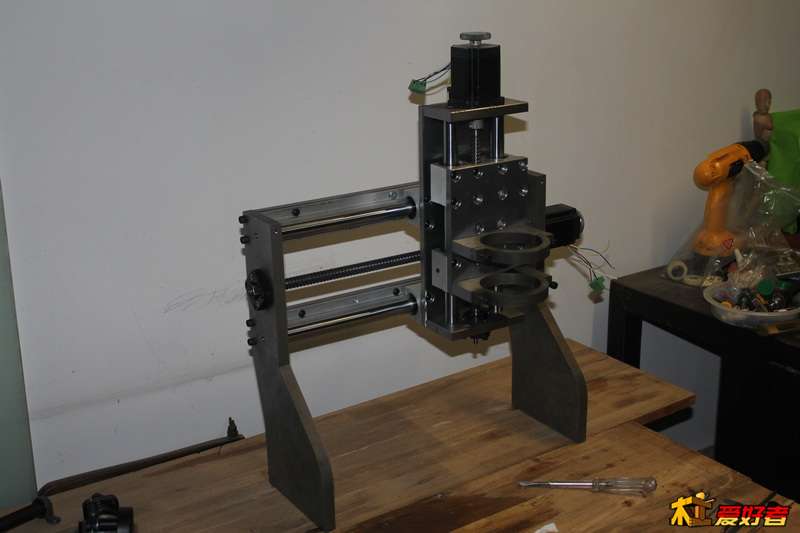

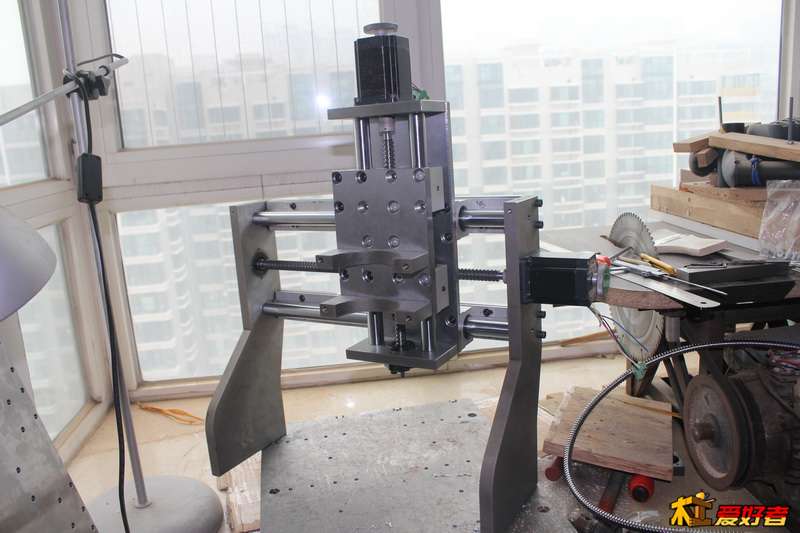

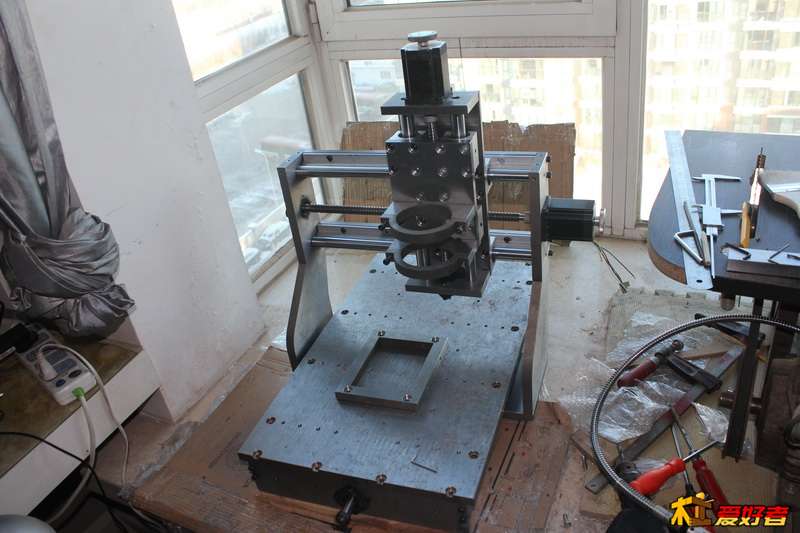

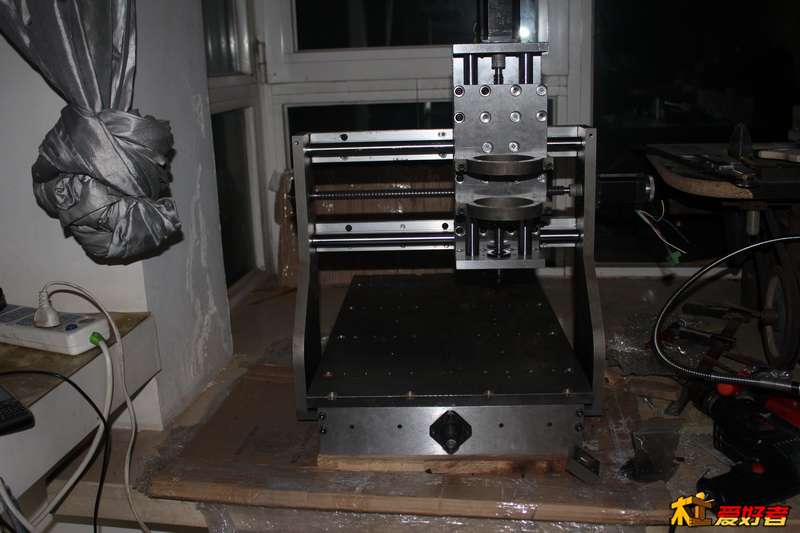

完成预装配了

打表测了三轴进行了调试z轴5丝以内，x轴中线以左3丝以内中线以右15丝，y轴10丝以内，这个精度还可以接受吧？调整过程很困难的。三轴重复定位误差均在1丝左右2丝以内

曦牛 · 发表于 2013-2-12 15:07:30

楼主太霸气了，我也想尝试，可是信心不足

大地之子 · 发表于 2013-2-13 18:19:59

很想象楼主一样自己动手，可就是没有信心能搞好。

xngsxhk · 发表于 2013-2-14 22:32:10

能说说完整的调整方法和过程就好了！

天健行 · 发表于 2013-2-14 23:25:53

这个强悍啊，期待继续

艾力士 · 发表于 2013-2-15 18:22:42

楼主厉害，向您学习，谢谢分享！

大白兔001 · 发表于 2013-2-15 22:40:19

yangyichang 发表于 2012-11-23 21:15 & X3 i- r6 j3 s9 b
楼主想的太美妙了,500一个机架?再加4个500不知道能不能搞定.你那加工费也便宜得太离谱了.12厚的铁板.看起来 ...

要真是啃钢等金属,还得是铸铁的机身

大白兔001 · 发表于 2013-2-15 23:08:46

liji654321 发表于 2013-2-11 22:58
2 K1 @2 X& F3 ]# e0 U6 l完成预装配了打表测了三轴进行了调试z轴5丝以内，x轴中线以左3丝以内中线以右15丝，y轴10丝以内，这个精度还 ...

楼主真的很强悍哦!佩服!

xjzyinghua · 发表于 2013-2-16 13:16:13

牛楼主共享一下图纸啊，我要紧跟你的步伐。

xjzyinghua · 发表于 2013-2-26 12:41:33

牛看了楼主的这个更受不了了。准备下手！！学习楼主

森林中的小鸟 · 发表于 2013-2-27 11:10:41

佩服楼主！这个要有一定金工智识才行，不是一般人玩的，万一搞坏了也不会修

dayon2003 · 发表于 2013-2-27 16:08:37

看了楼主的这个更受不了了。准备下手！！学习楼主

年满楼 · 发表于 2013-2-27 19:43:47

金刚之身
