雕刻机倒装桌兼木工桌

qf8901 · 发表于 2012-11-10 01:08:42

本帖最后由 qf8901 于 2012-11-11 11:13 编辑

一直没有一个像样的木工桌用，也没有雕刻机桌用，原来仿太阳鱼的雕刻机桌失败了，就一直没有做。现在又想起一定要拥有一个像样的木工桌，刚开始准备仿大雨的折叠桌，因为地下室实在放不开木工桌，想把它建在地下室外公共部分，于是开始买料，在网上淘各种零件，学习各位网友的创意，一边做一边修改吧，欢迎各位木友提出宝贵意见。

准备做一个硬木的工作桌，买了4200*900*20mm的一块榆木集成材，花费530元，后来想不如买柞木的，550元，硬度比榆木还要高。拉上导轨，到地买好就地裁成1.2米*0.9米两块，剩下的裁成90cm的方桌料两块，裁完后拉回家，慢慢地开始了雕刻机倒装桌和木工桌二合一桌的制造过程：

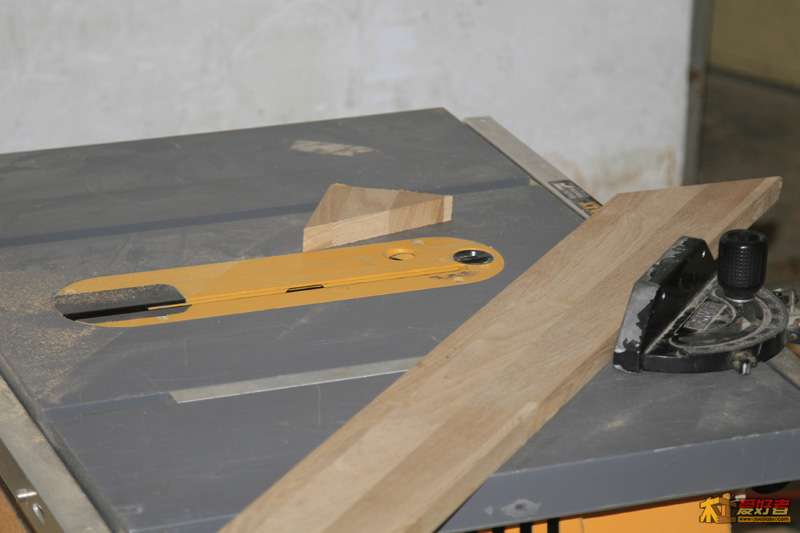

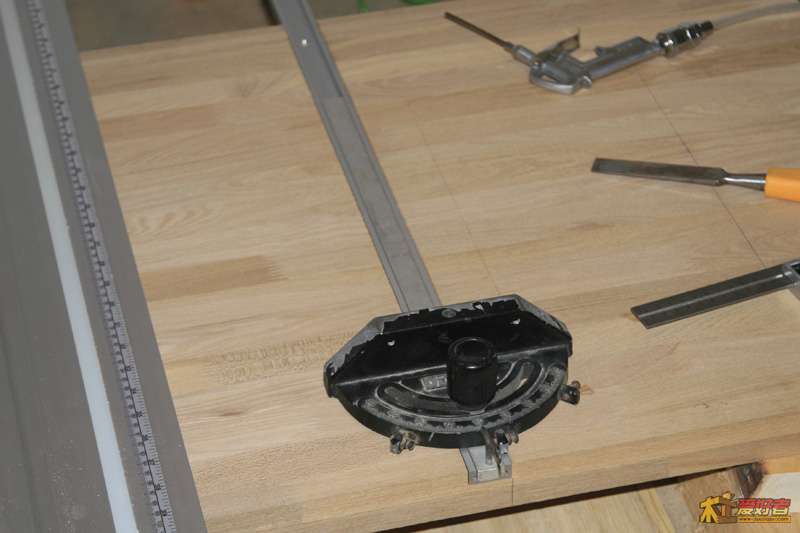

实地测量了一下，90cm的桌子太宽，于是改成做60cm宽的桌子。剩下的30cm被分成10*120cm三条，其中一条一分为二，这样就用四块板，正好用来贴在桌子四周，加厚一下桌边。每条两头都分别裁成45度，由于斜切锯没有在手头，只有用台锯完成了：

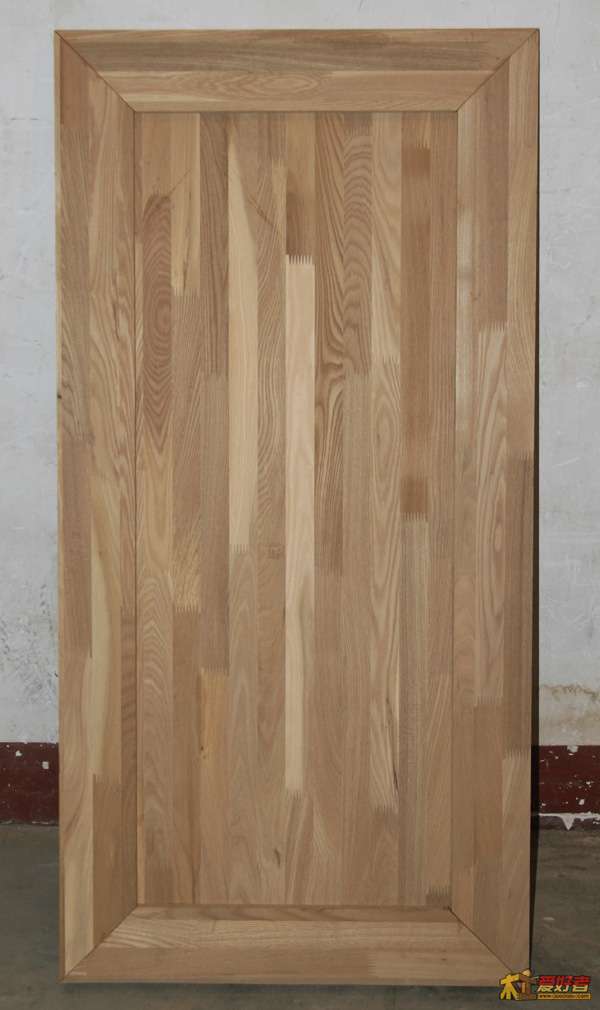

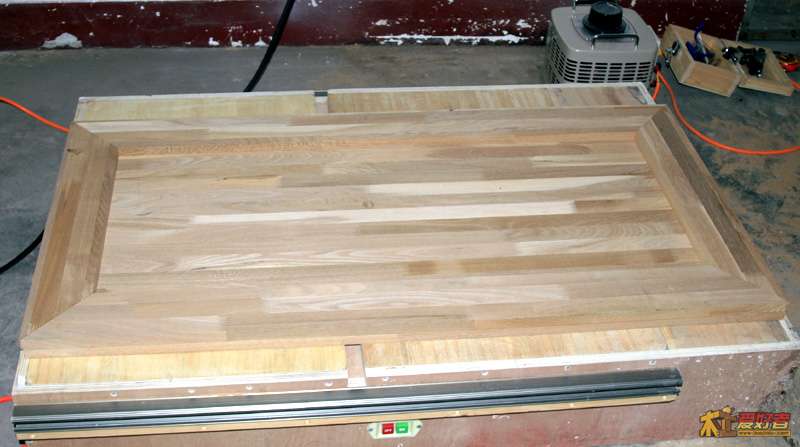

四边都摆上看看：

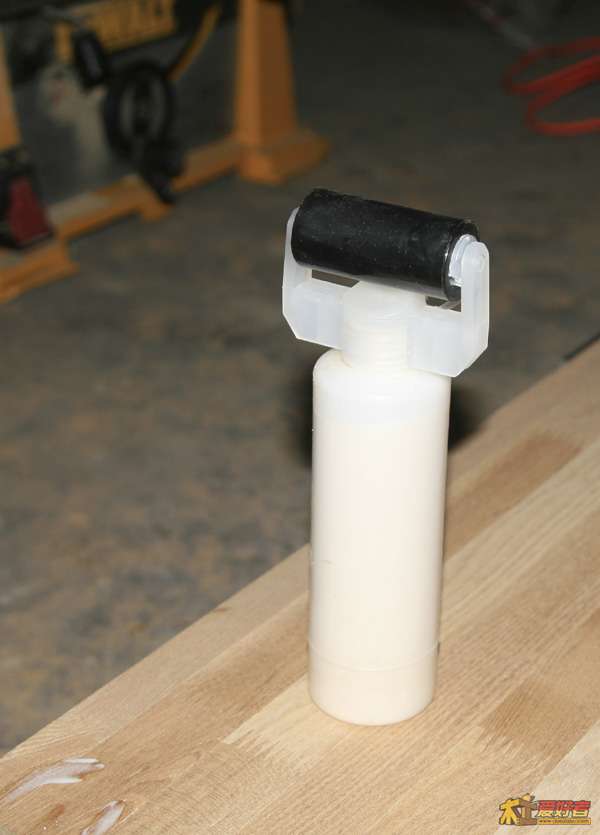

开始抹胶，用的太棒III，因为考虑到后期要进行开槽等操作，不能用金属件进行加固和连接：

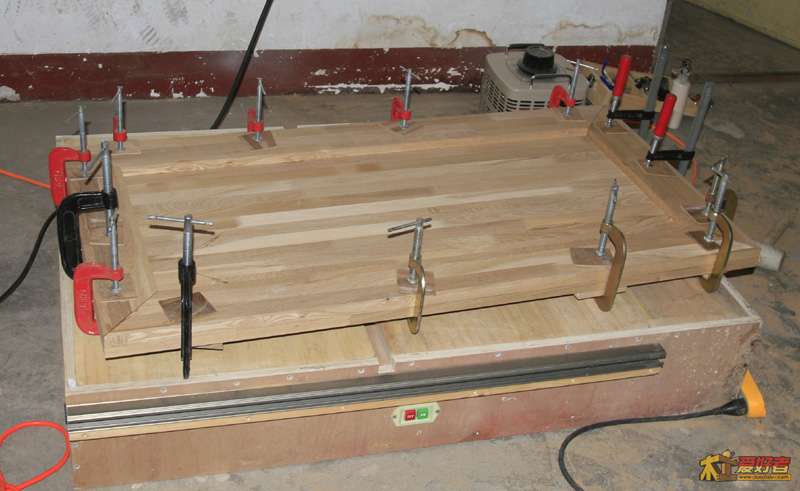

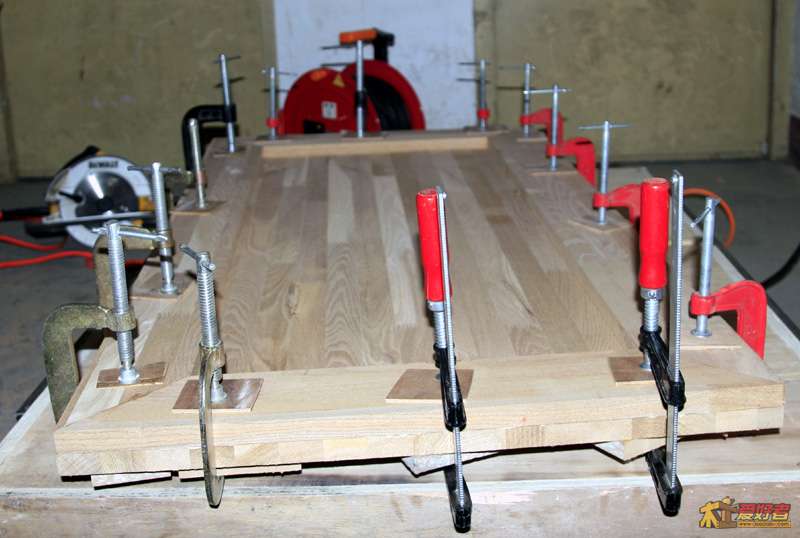

真是夹到用时方恨少：

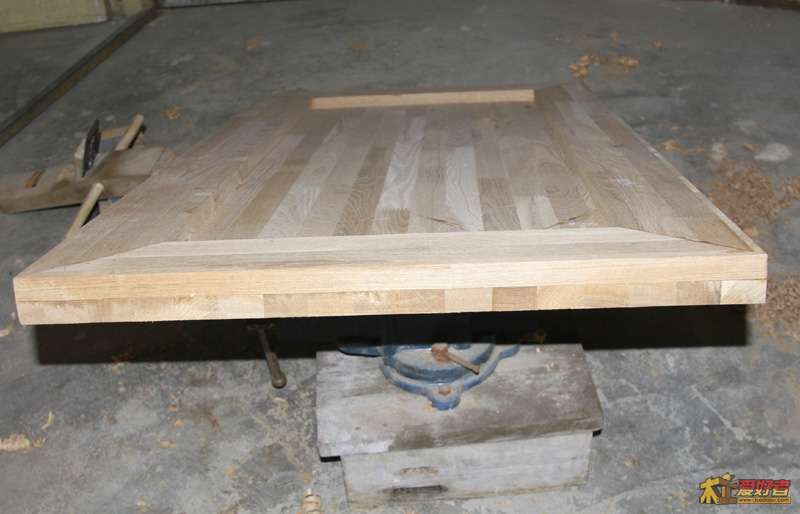

拆去刑具，简单处理没有对齐的地方：

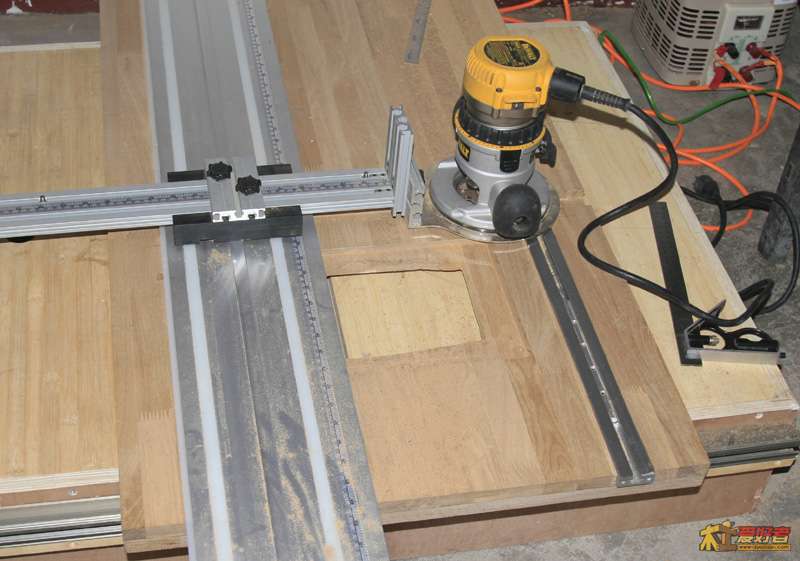

滑道槽铣好了，画雕刻机倒装板的线：

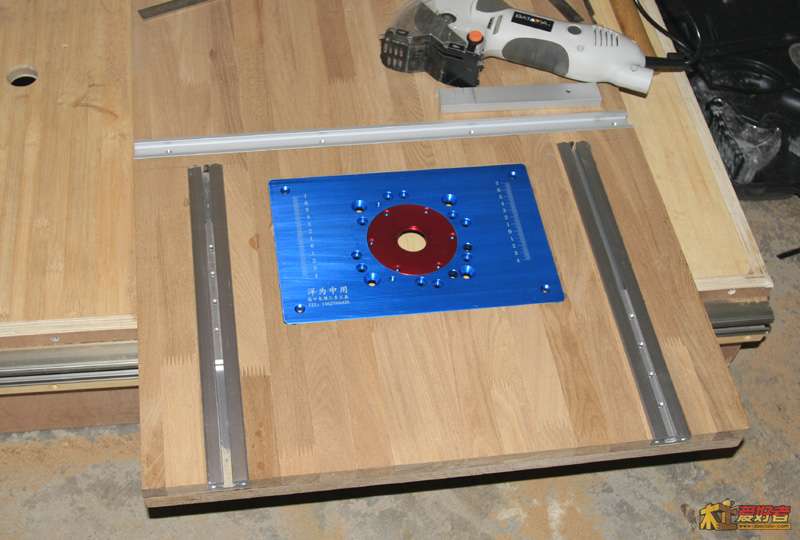

倒装板也可以安装了，又铣好安装靠山的轨道槽，16mm厚，40mm宽的1640型材，桌子右头剩下的木头不多了：

另一槽也铣好了：

把多余的推槽截去（用新购的那个迷你圆锯，确实比角磨机安全一些）：

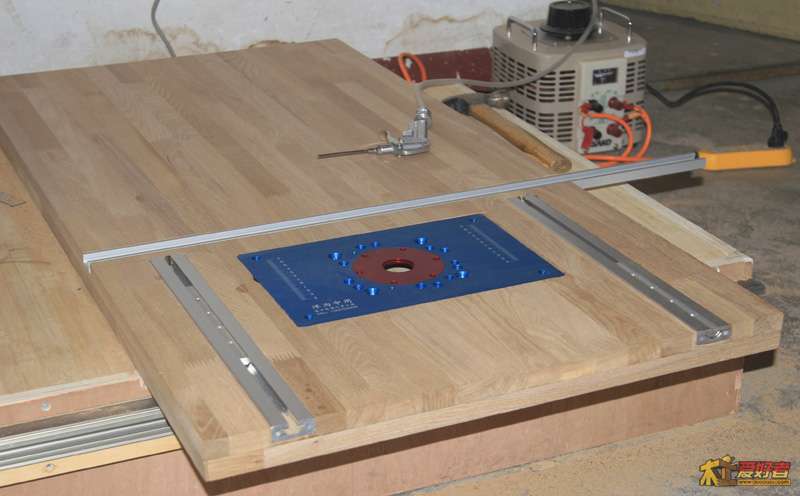

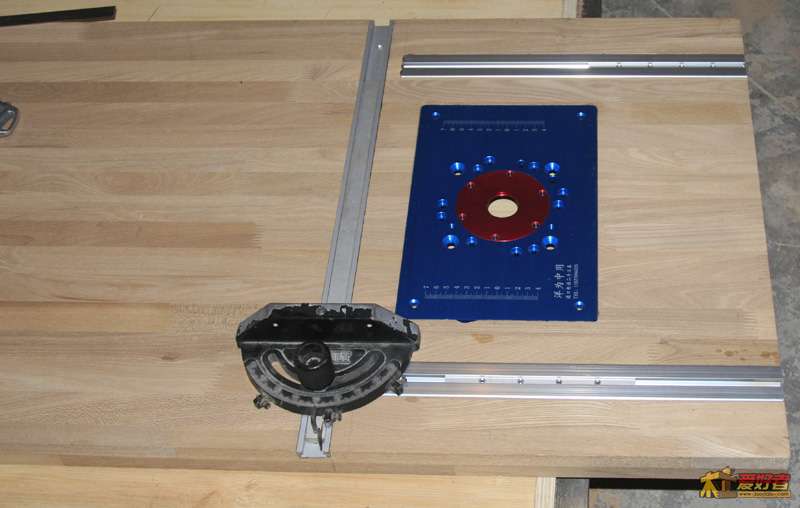

加上得伟的推把，先臭美一下：

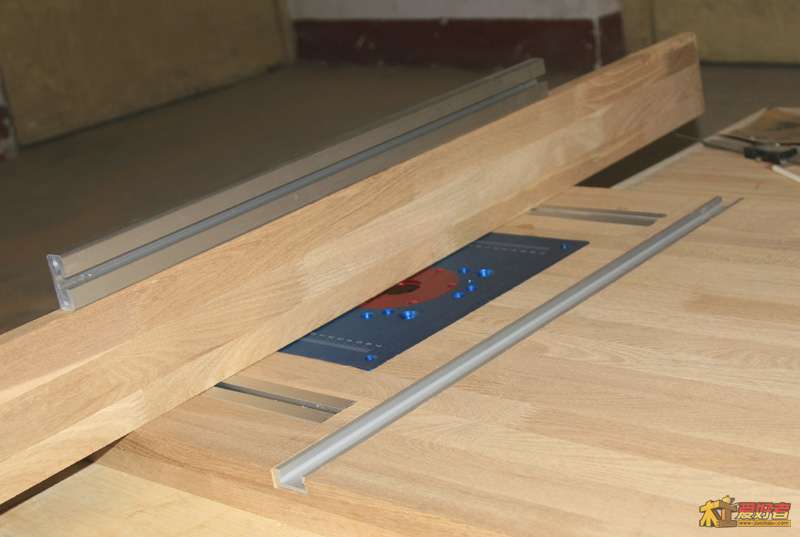

先模拟一下放上靠山的样子：

因为靠山的下面是活动尼龙板，1cm厚，上面的1640是1.6cm厚，所以用台锯切去0.6cm厚*4cm高的薄片：

靠山底板切出圆来：

靠山的样子，还没有合成在一起：

活动板也做好了，等待螺丝到了总装：

目前就进行到这里，待续。。。

qf8901 · 发表于 2012-11-10 01:09:10

本帖最后由 qf8901 于 2012-11-11 17:37 编辑

征求台钳和桌子底部的设计结构
本来想继续制作羽毛板的，可以尼龙板高速切割就会溶化，用调压器也降不下电锯转速多少，所以改向台钳制作吧。
由于桌子底下结构还没有设计，所以台钳的安装方式也没有定，先发点照片征求意见吧。
淘宝购的脚轮来了，和桌子面下结构也密切相关，一块征求意见。
是做箱式的，还是框架式的？下面要安装桌轮，桌面还要安装台钳，还准备加一些储物空间，用于放常用工具。安装脚轮，桌面和底部结构连等等，一切还是未知数，请木友们多提宝贵意见吧！

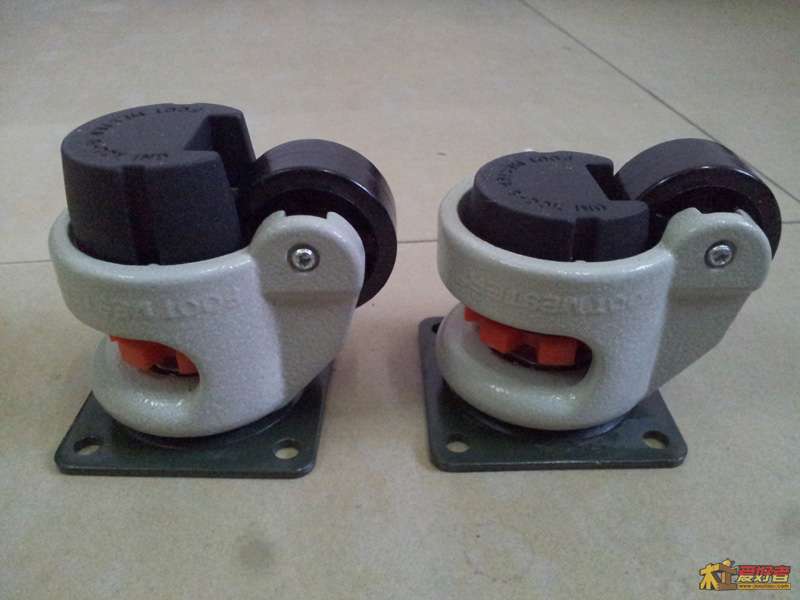

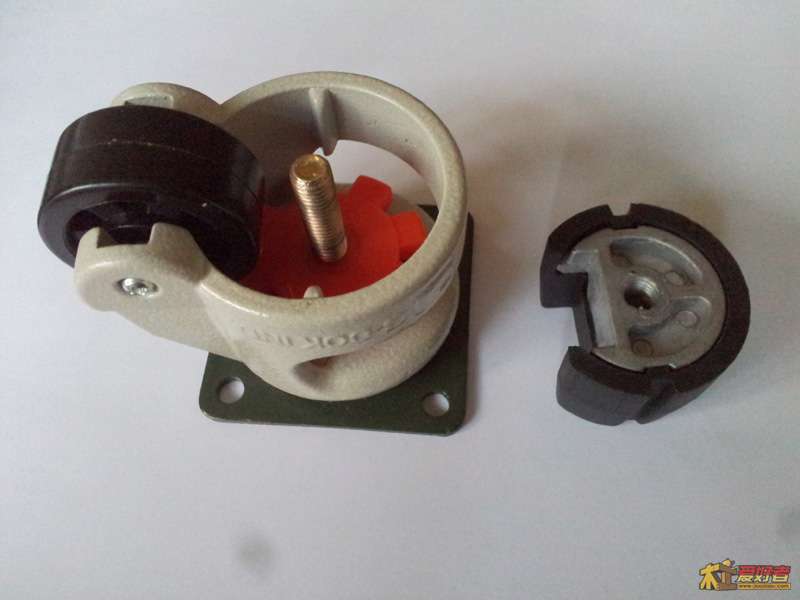

脚轮是可调高度的，拆开看了下是铝合金+胶皮结构：

两种状态，一是桌脚，二是把桌脚收起充当万向轮，这样就可以随时移动工作台了，随时可以从地下室里把桌子拉到外面工作：

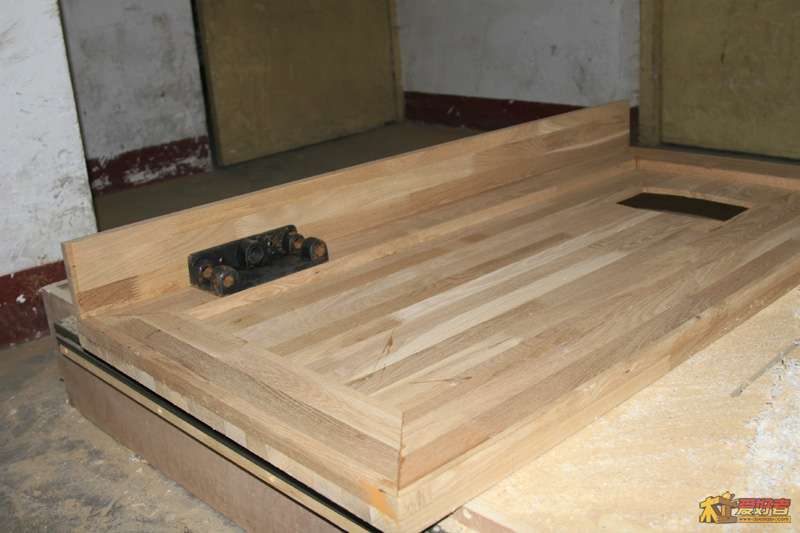

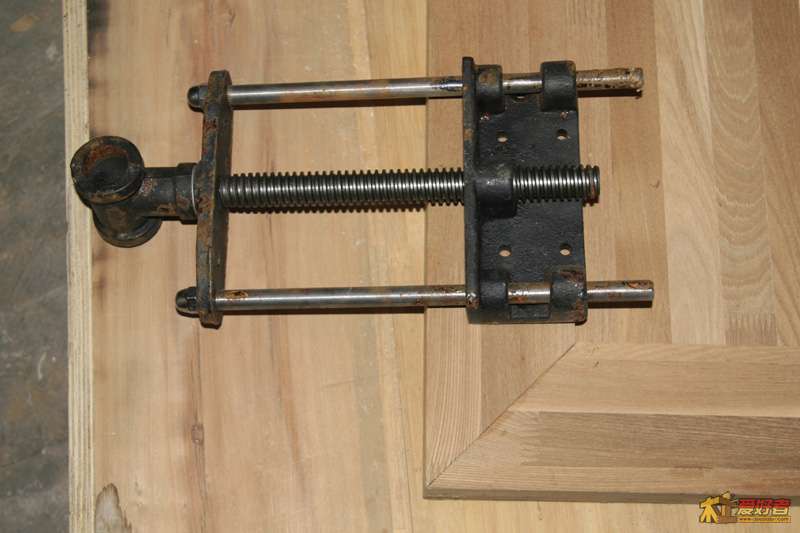

再看一下台钳的结构，本来还有一个单杆的，由于另一头安装了雕刻机了就不安装了。买台钳好久了，地下室进水，没有记得收好，都锈了，罪过！

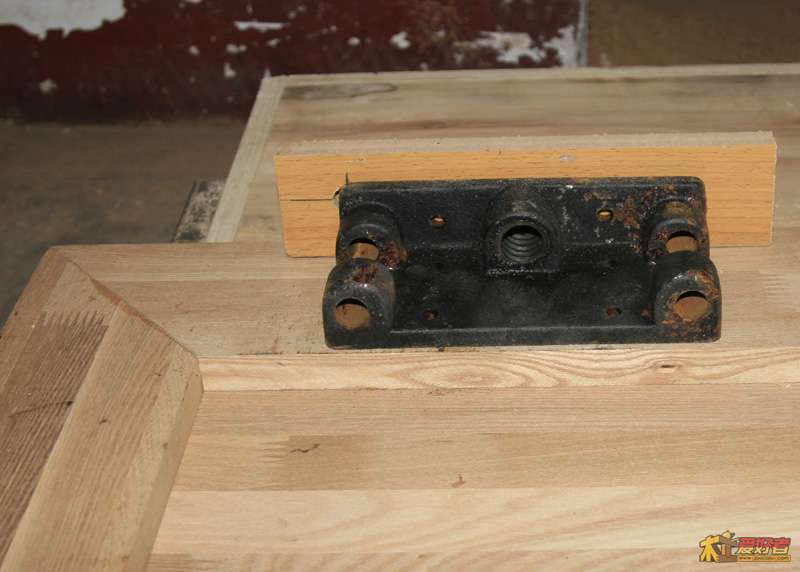

如何安装呢，是这样安装？一侧加和桌子一样长的板？这样可能用F夹之类的就不方便了，另外也可能影响调节雕刻机。

还是这样安装？只有一小部分加个小板？这样头上可以用F夹，也可以加圆锯导轨，在桌头上进行一些锯切操作。

qf8901 · 发表于 2012-11-10 01:09:31

本帖最后由 qf8901 于 2012-11-10 01:14 编辑

三楼也占了备用，哈哈！

严丝合缝 · 发表于 2012-11-10 01:27:30

柞木的桌面？浪费了。。。啊。。。不如买500￥是红松，又结实又不怕糟，集成材多厚的？40的？如果是20的肯定是忽悠忽悠的，大松木板子拼一个厚台面强度可比集成材结实。薄的台面会振动，振动是个无形的杀手。。。。

qf8901 · 发表于 2012-11-10 01:32:42

严丝合缝发表于 2012-11-10 01:27
柞木的桌面？浪费了。。。啊。。。不如买500￥是红松，又结实又不怕糟，集成材多厚的？40的？如果是20的肯 ...

木材不好买呀，后来找到地方了，已经开始做了，只能继续做下去。

严丝合缝 · 发表于 2012-11-10 01:41:15

qf8901 发表于 2012-11-10 01:32
木材不好买呀，后来找到地方了，已经开始做了，只能继续做下去。

大红松板子还没有啊。。。真可怜

找驴木匠问问？哦，他是济南。你是济宁。。诶

严丝合缝 · 发表于 2012-11-10 01:46:47

嘿嘿，一会没看，变样了！？是倒装台。。兼木工桌啊。。。那这个用料就没错了，我当是纯木工桌呢。雕刻机靠山不能完全依靠导轨固定，不够给力，必要的时候，还是得和台面交待在一起。

柞木爱裂，不可掉以轻心，所有螺丝的地方必须打眼，可别用螺丝自己攻。。否则在感恩节的时候，会给你带来惊喜的

qf8901 · 发表于 2012-11-10 01:56:13

严丝合缝发表于 2012-11-10 01:46
嘿嘿，一会没看，变样了！？是倒装台。。兼木工桌啊。。。那这个用料就没错了，我当是纯木工桌呢。雕刻机靠 ...

谢谢提醒，还有若干螺丝没有到，靠山也还没有做，羽毛板材料已经买好，正准备请教：
1、靠山做多高好呢，准备做14cm高，下面10cm尼龙活动板，上面1640轨，用于固定羽毛板。
2、羽毛板的齿斜度是多少呢？

严丝合缝 · 发表于 2012-11-10 02:08:45

qf8901 发表于 2012-11-10 01:56
谢谢提醒，还有若干螺丝没有到，靠山也还没有做，羽毛板材料已经买好，正准备请教：
1、靠山做多高好呢， ...

14cm差不多，如果有必要可以在更高的位置加一个支撑板，不需要受力很大，只要能让比较高的板子靠住就可以了，类似incra靠山上面那个黑色的部分。

不知道你的 1640导轨要如何跟下面交待在一起？

羽毛板的斜度似乎没什么要求45度左右？那东西木头板自己做就行，非常管用的，哪怕就3，4个齿靠人手的力量就几乎不能抽回来了。
