体会高效率，斜孔+饼干一天完成两个木工工作台(重发比赛帖)

imzmcat · 发表于 2012-11-4 19:30:32

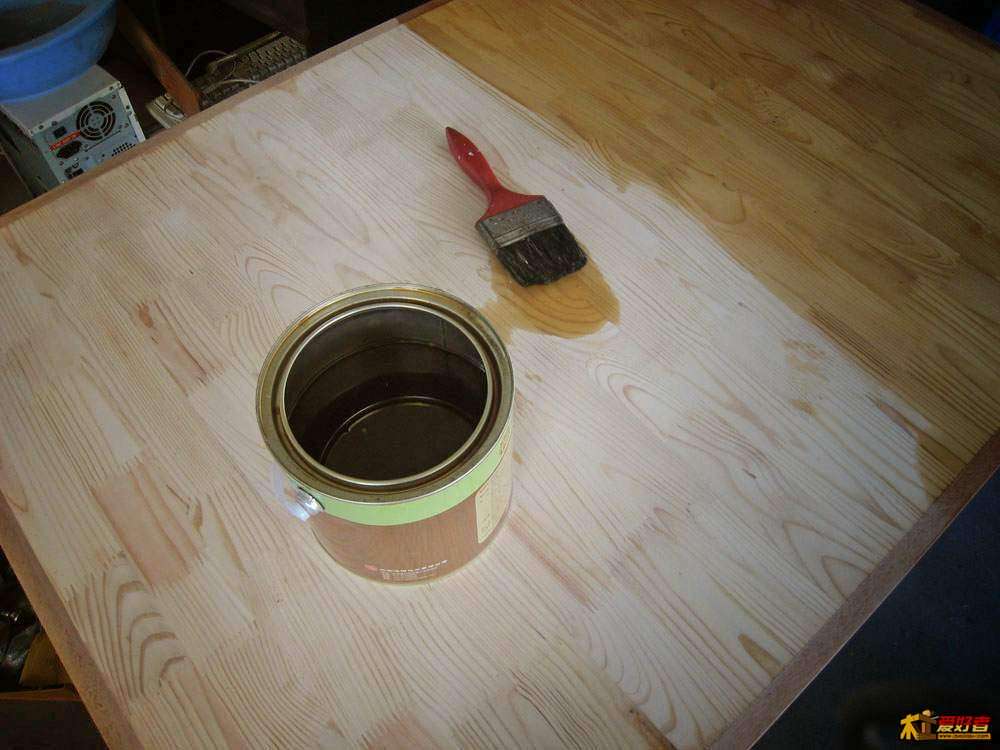

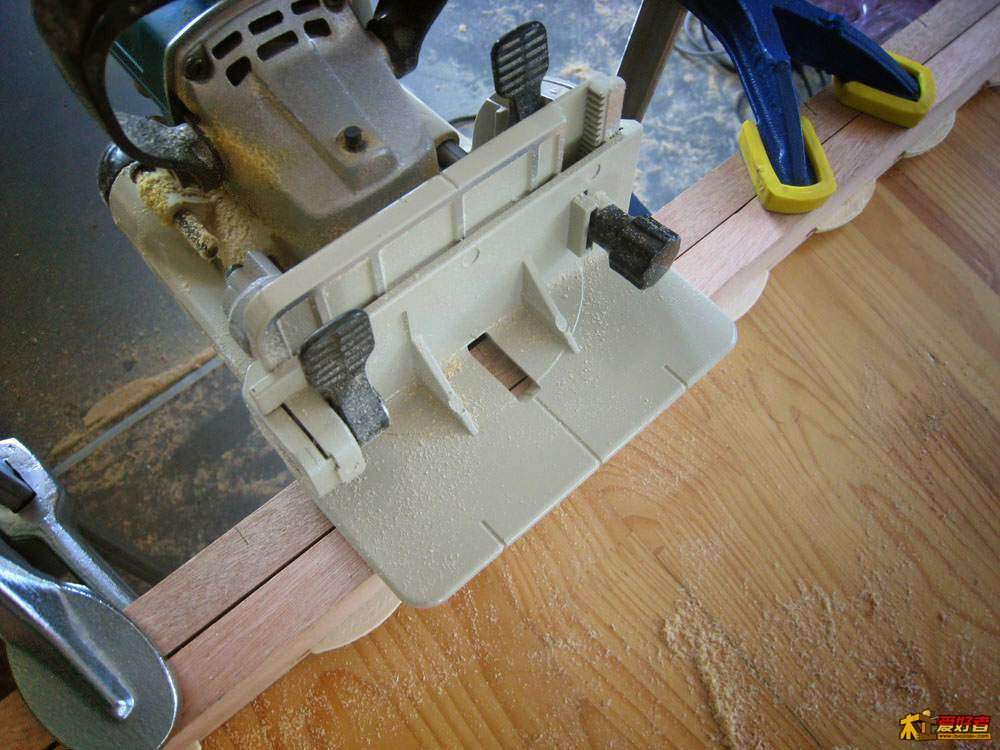

玩木头一直小打小闹，都是在办公桌上对付，桌子太单薄，打孔也晃，开板打孔也晃。手头正好有点红胡桃板线和一张30指接板，趁国庆放假，作两个工作台练手。用了轨道锯、斜孔配合饼干榫机，第一次这么高效，下料、组装、打磨、上木蜡油，两个木工工作台只用了一天。我2012年年初才开始喜欢上做木工，对这速度还是挺满意的。
重发比赛帖，顺便整理下

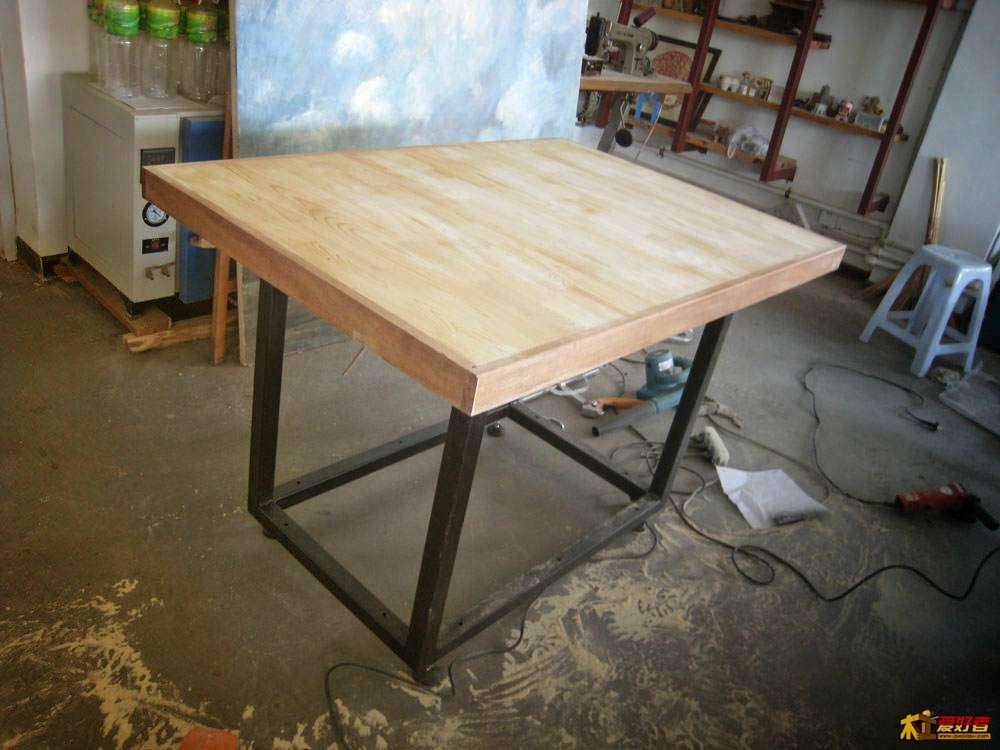

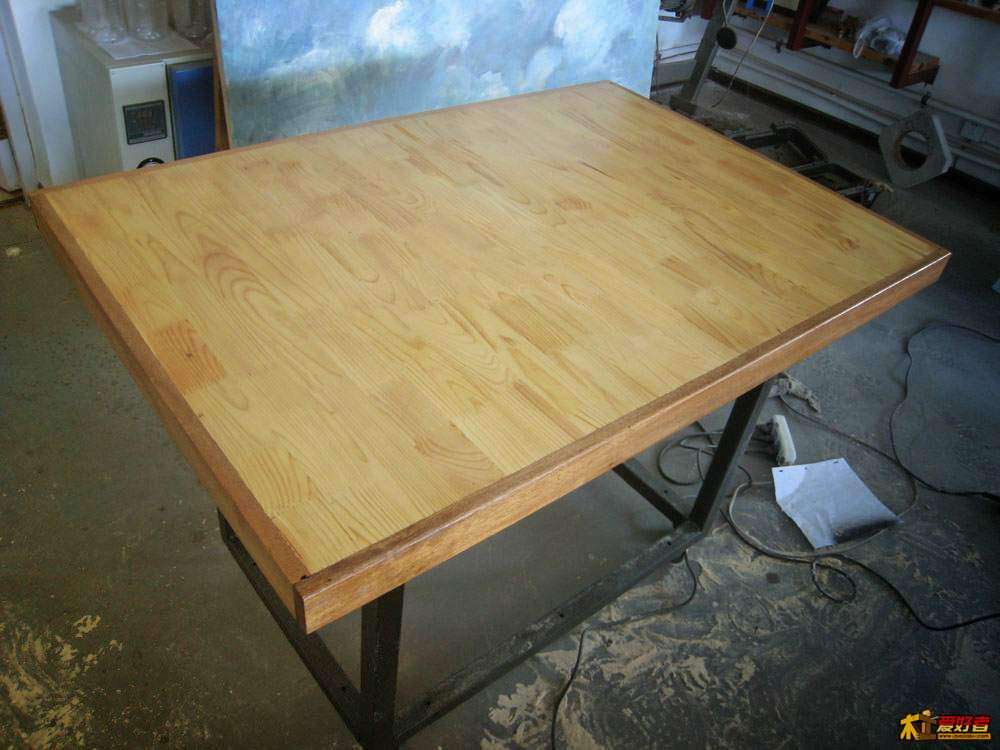

先发完工图

imzmcat · 发表于 2012-11-4 19:43:09

过程

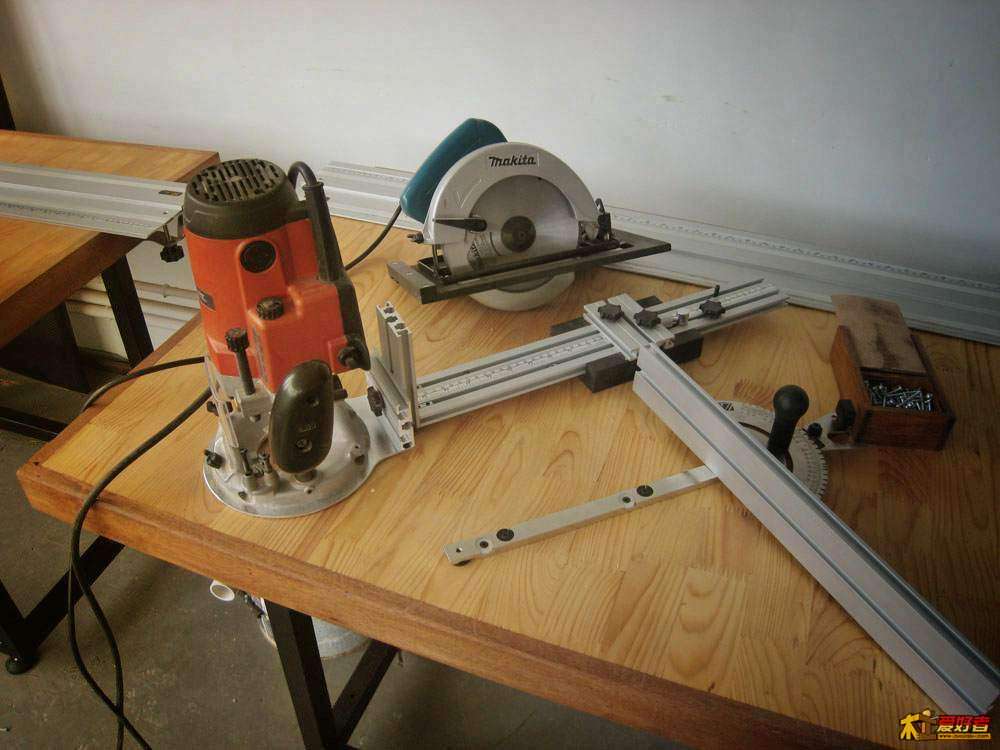

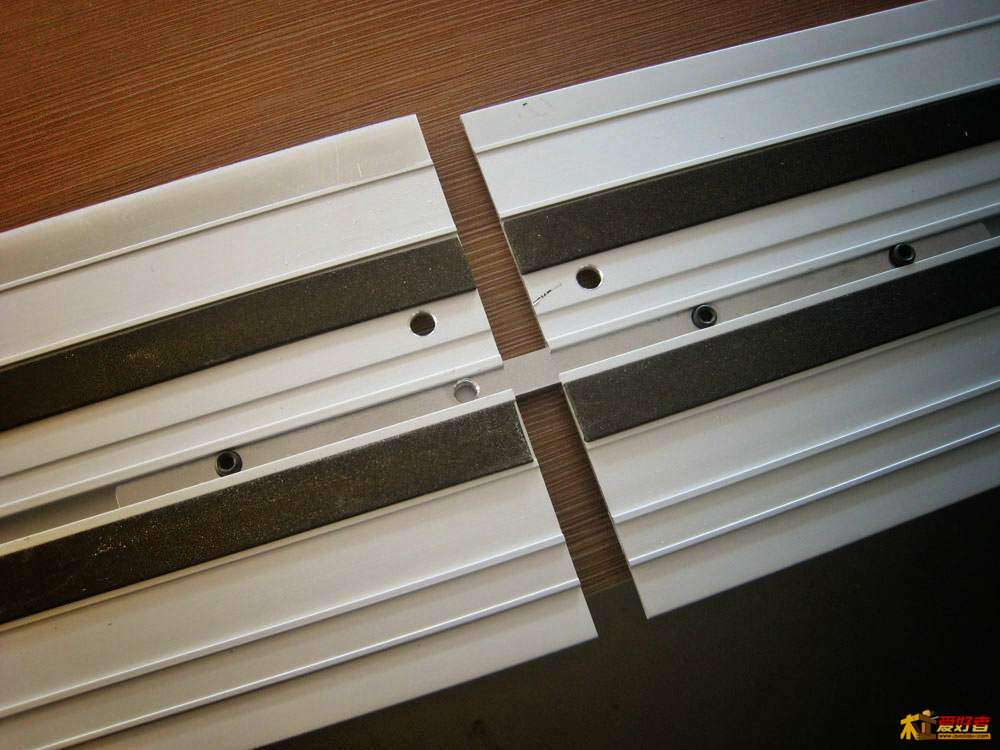

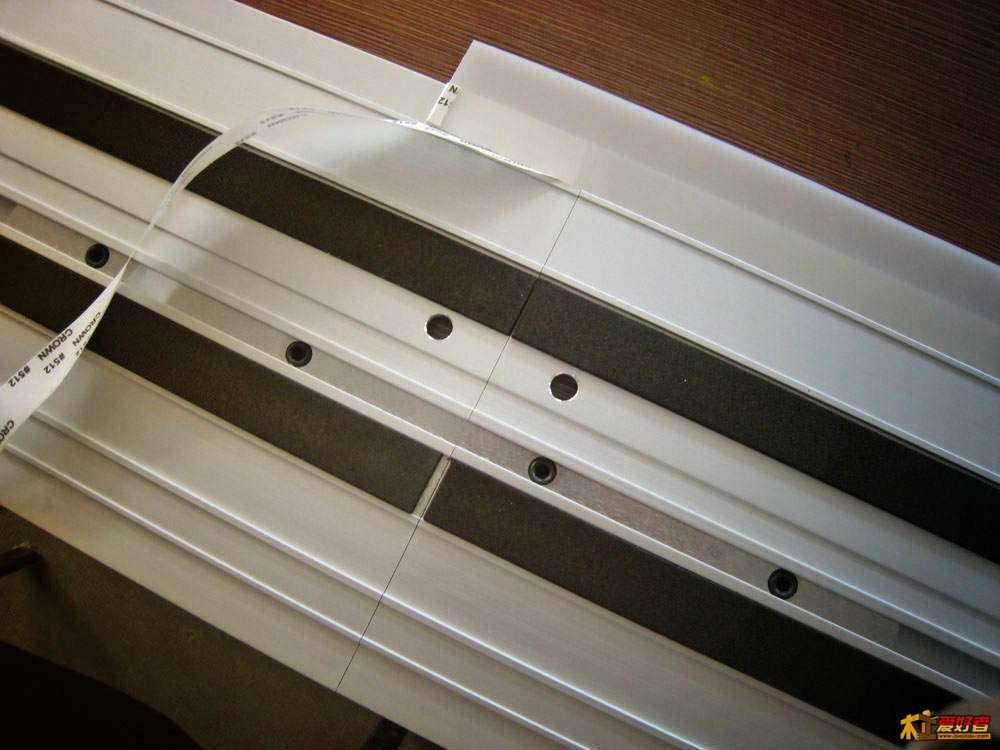

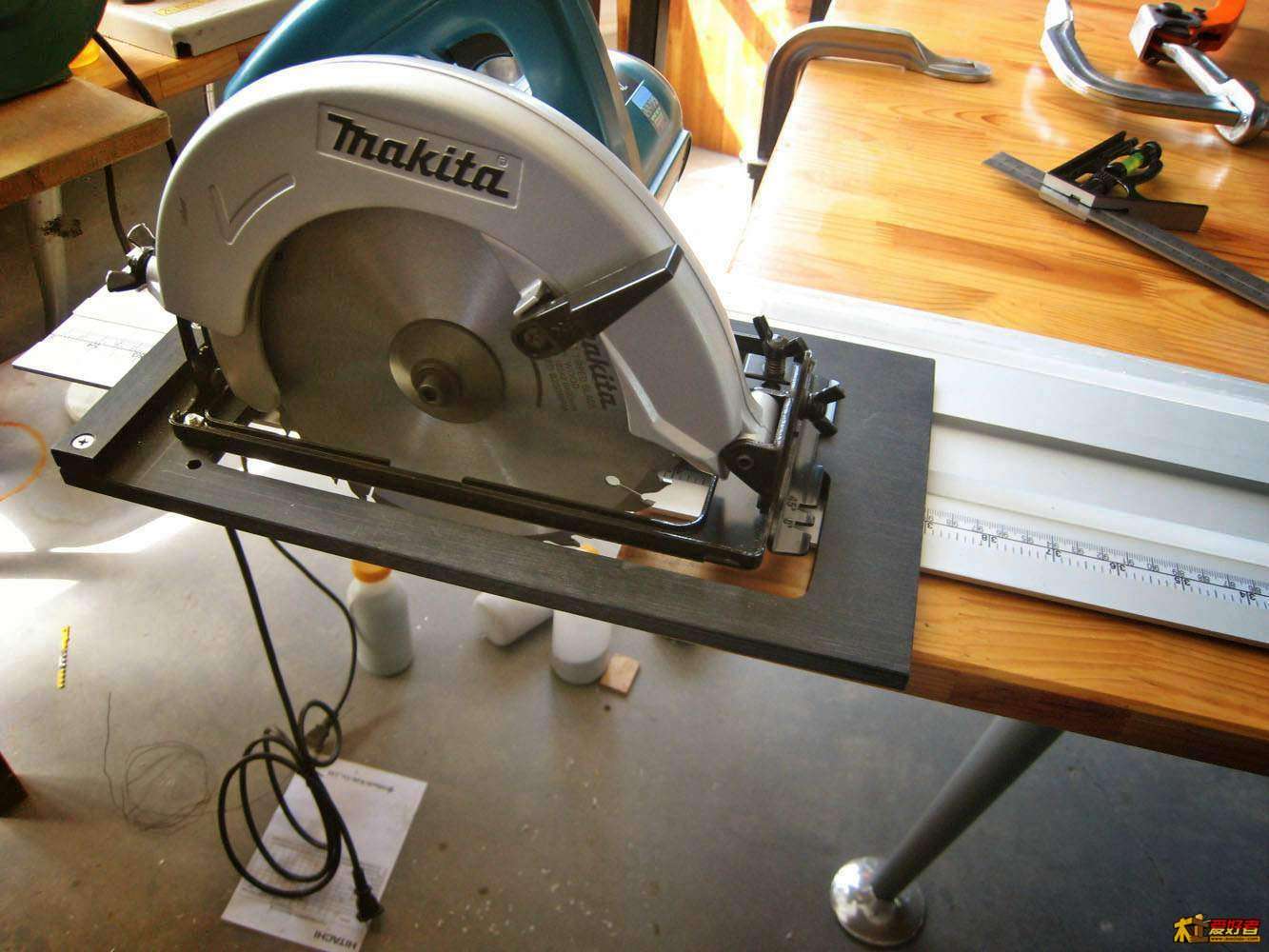

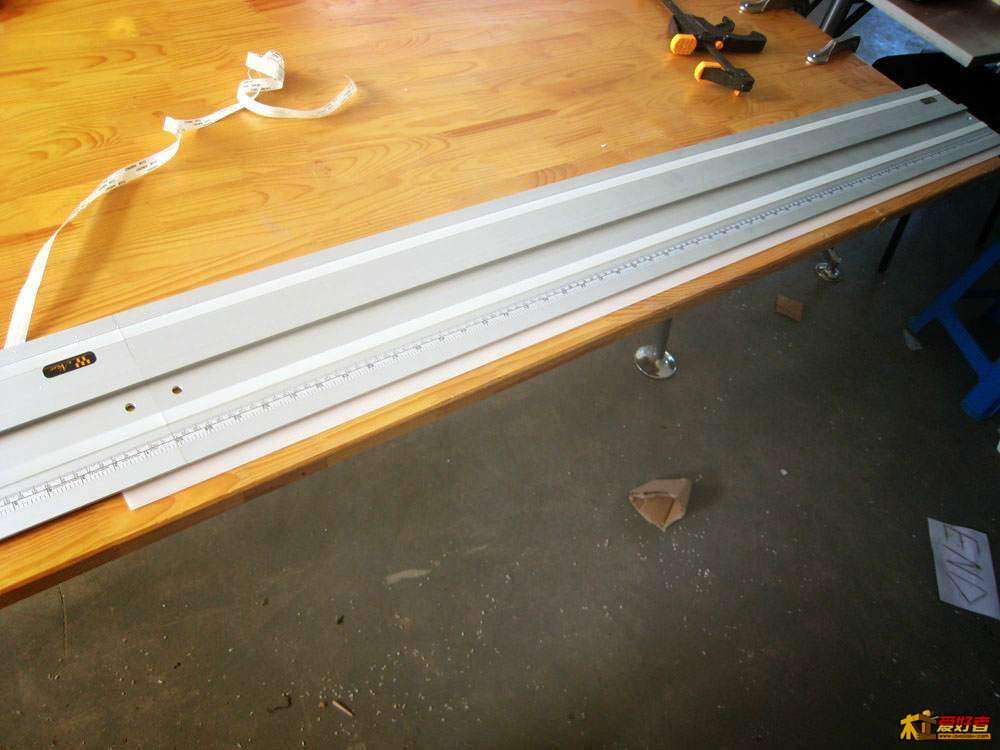

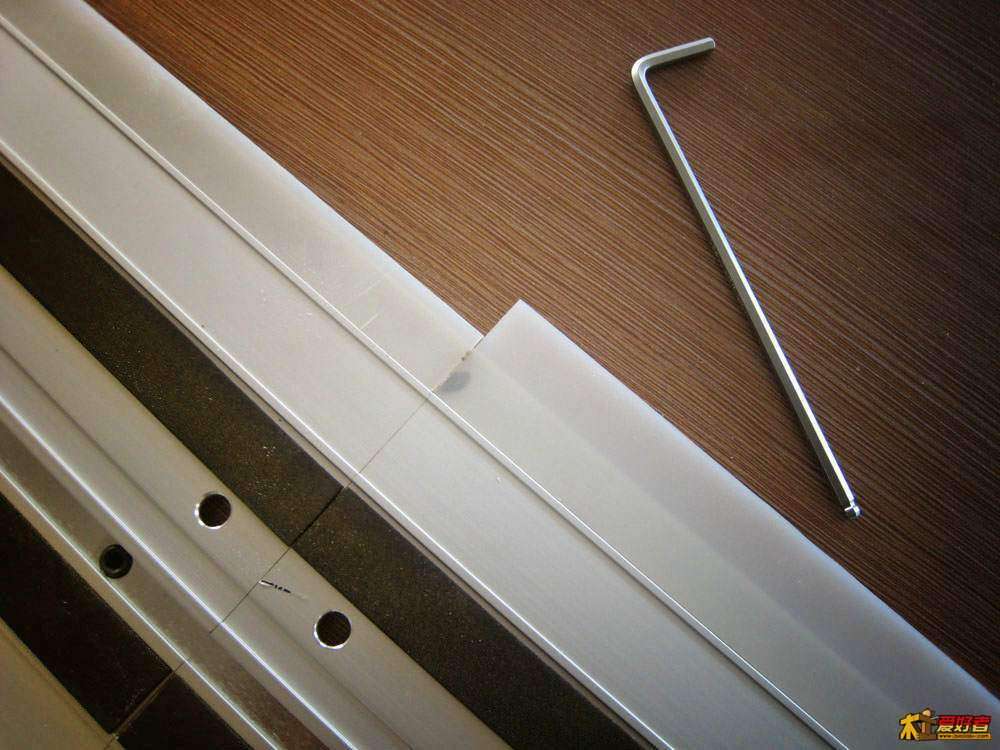

调试轨道锯

imzmcat · 发表于 2012-11-4 19:50:27

本帖最后由 imzmcat 于 2012-11-4 19:52 编辑

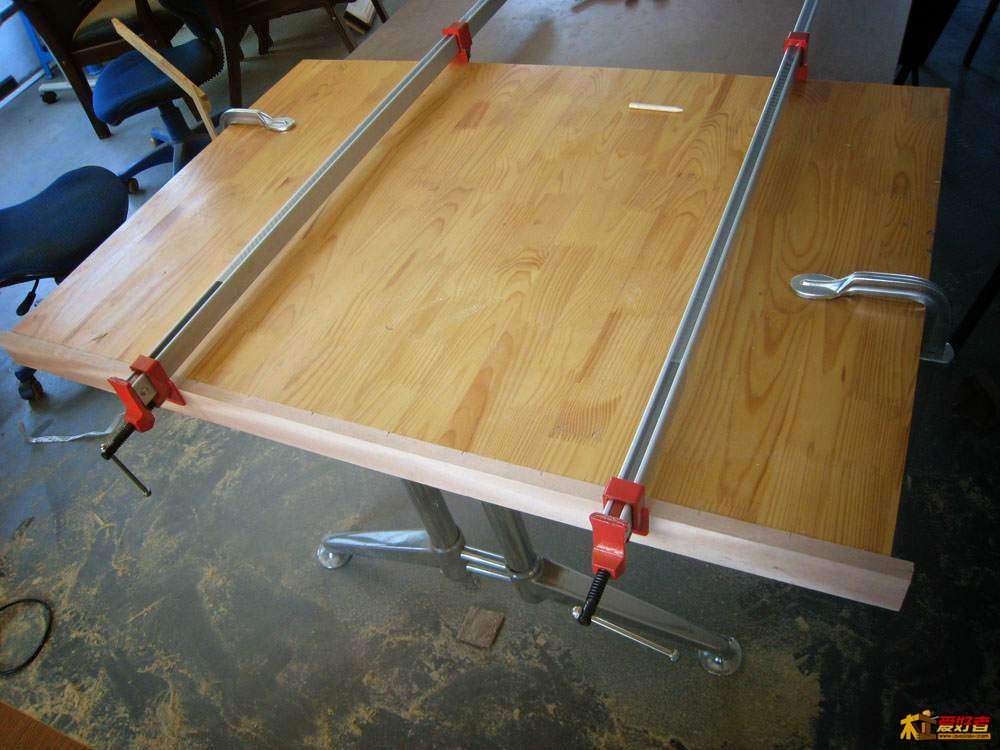

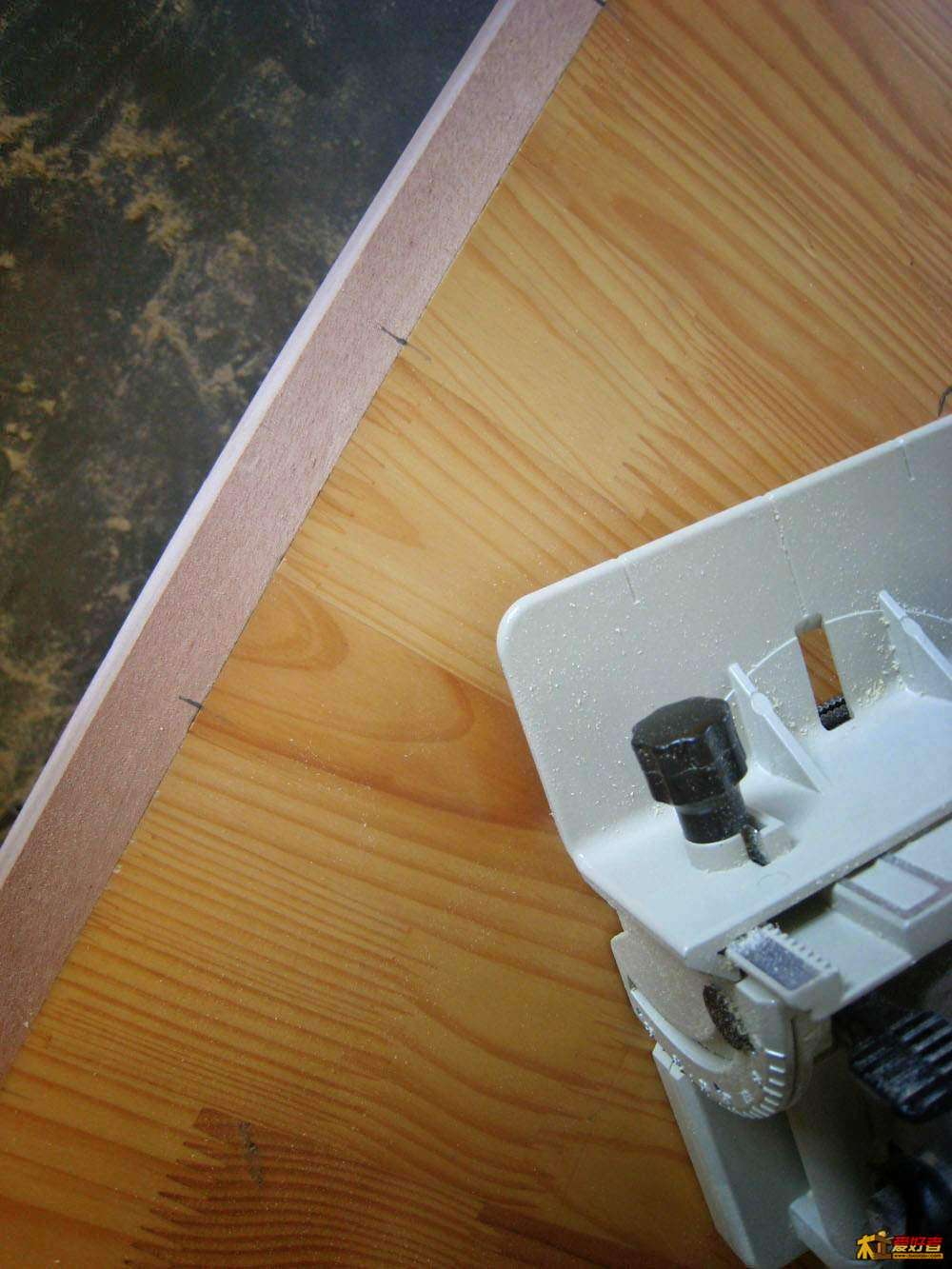

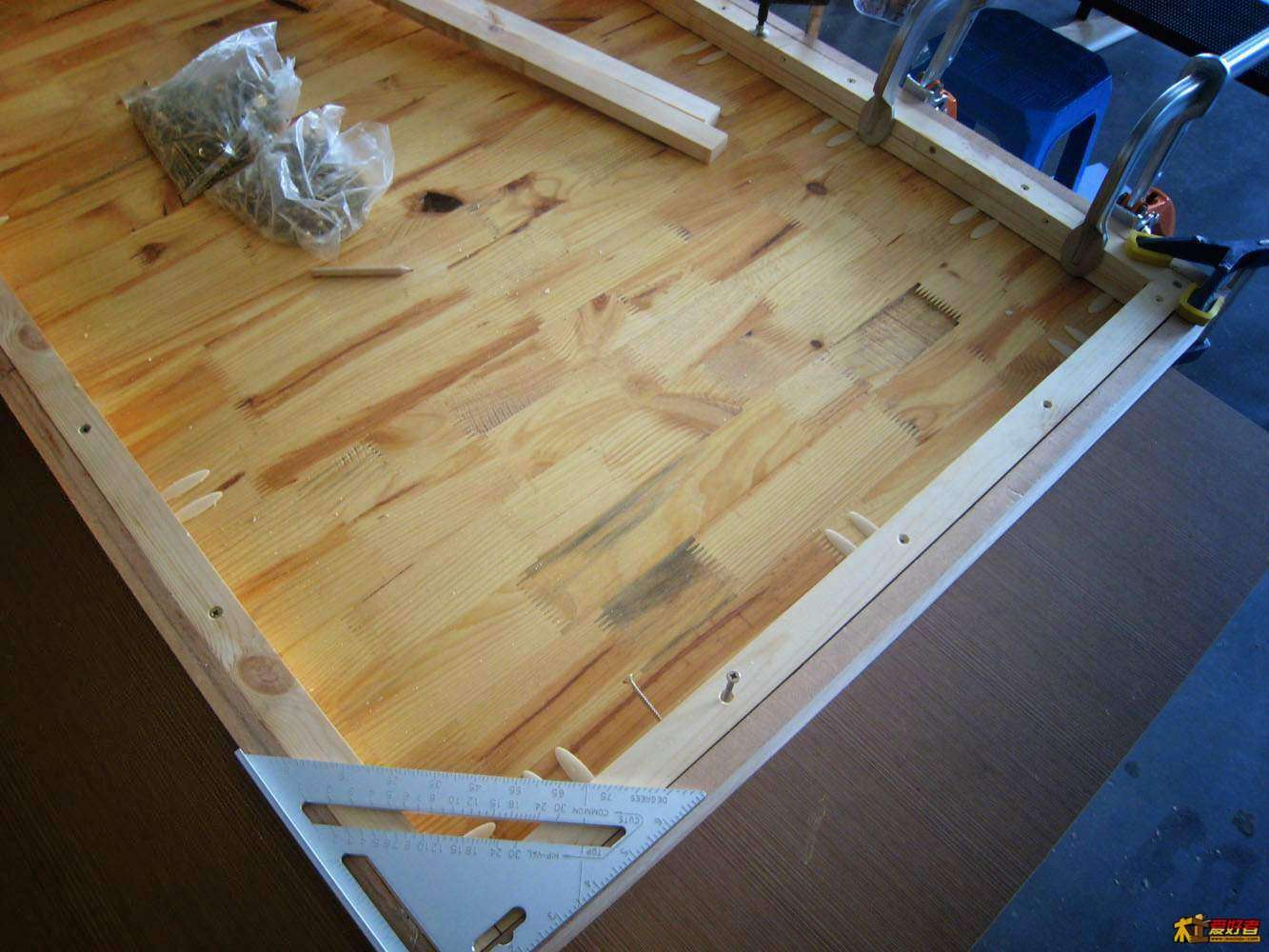

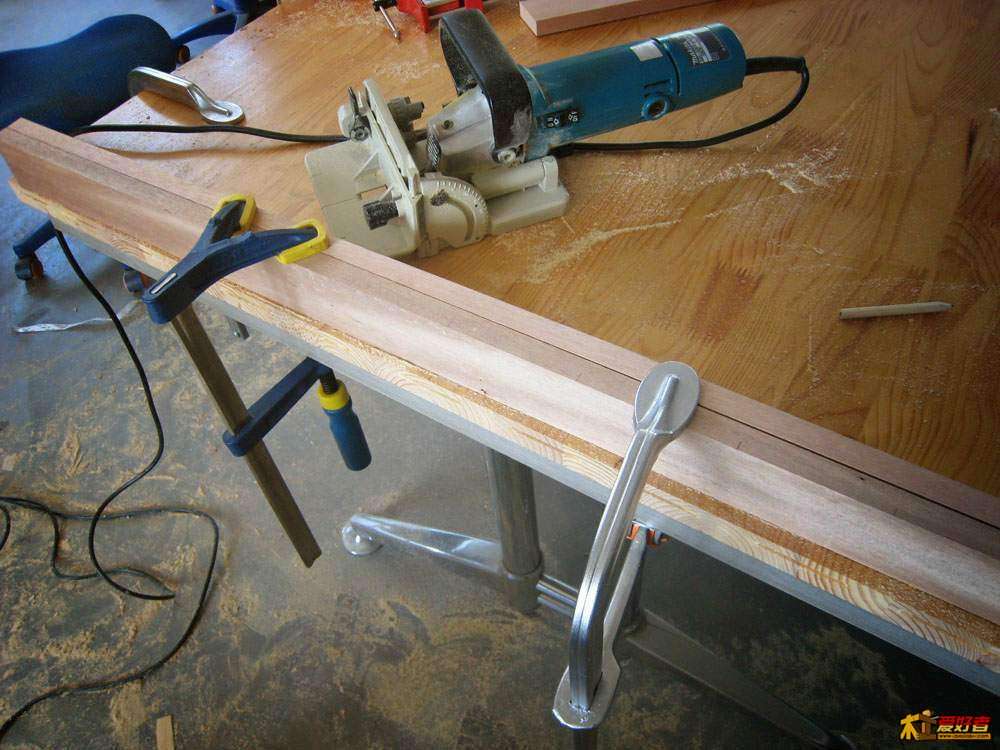

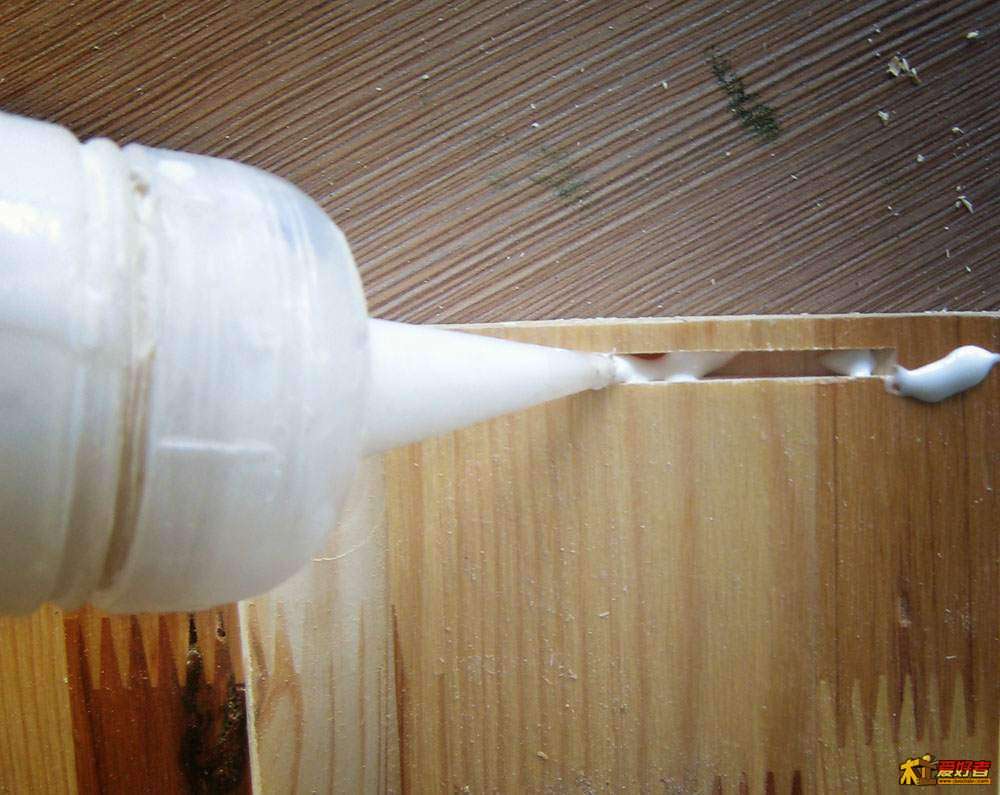

合台面

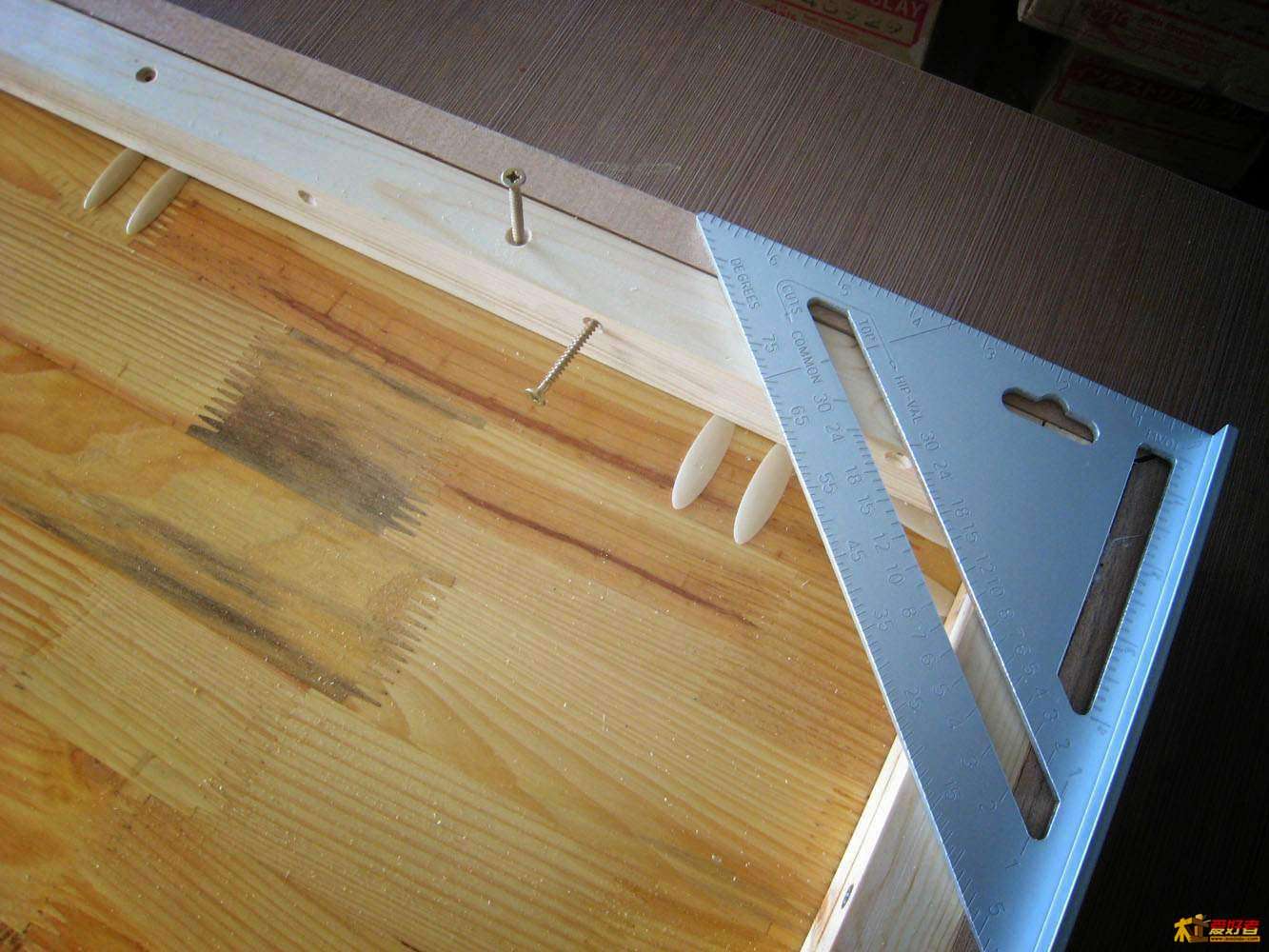

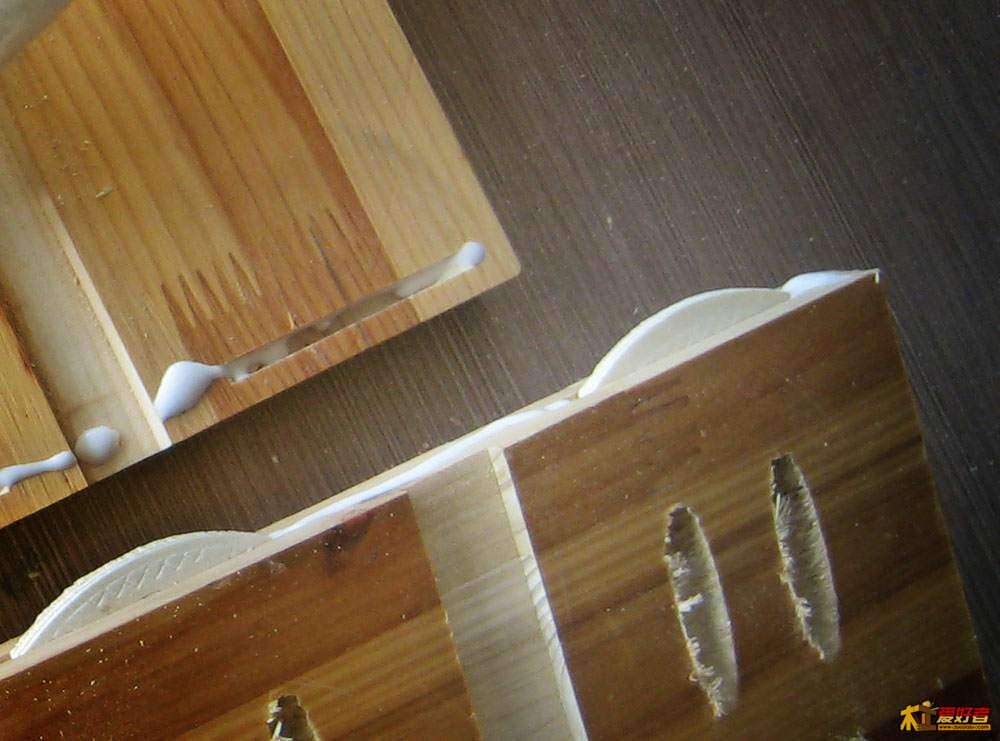

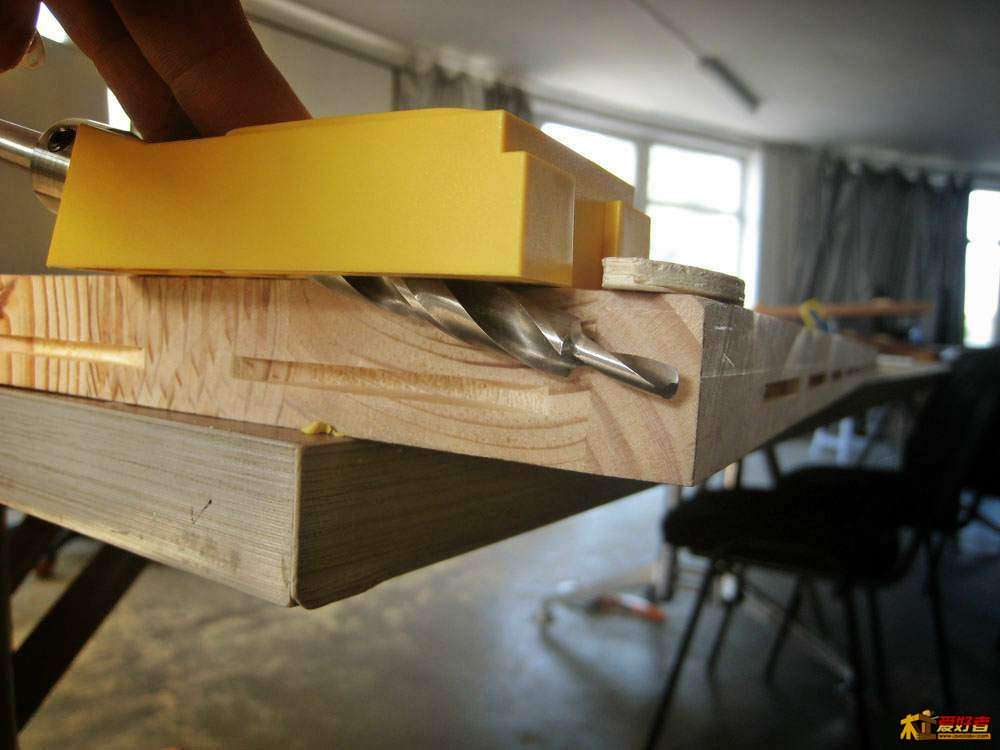

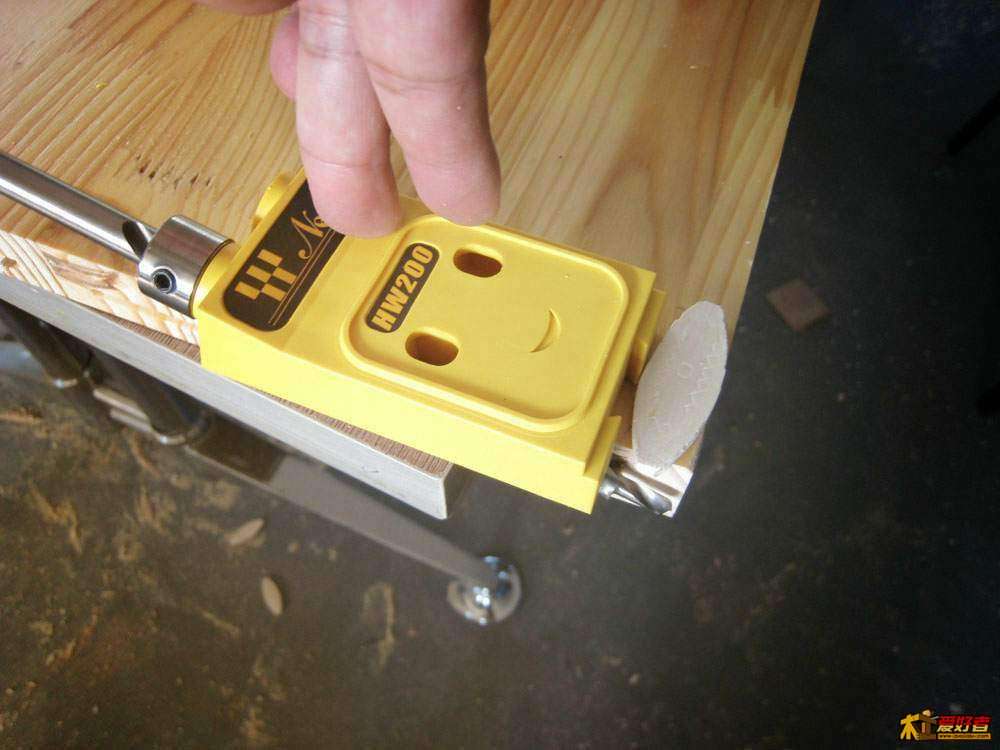

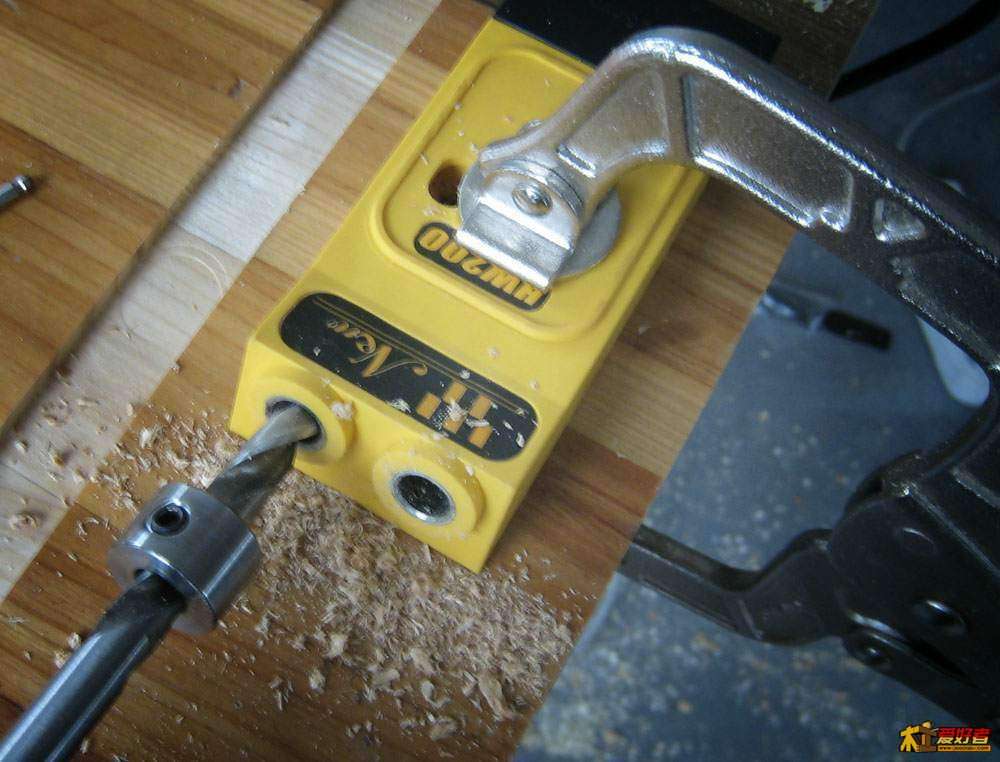

调斜孔器的位置（板子比较厚尽量找个参照物）和钻头深度。开钻

imzmcat · 发表于 2012-11-4 20:01:36

上台钳

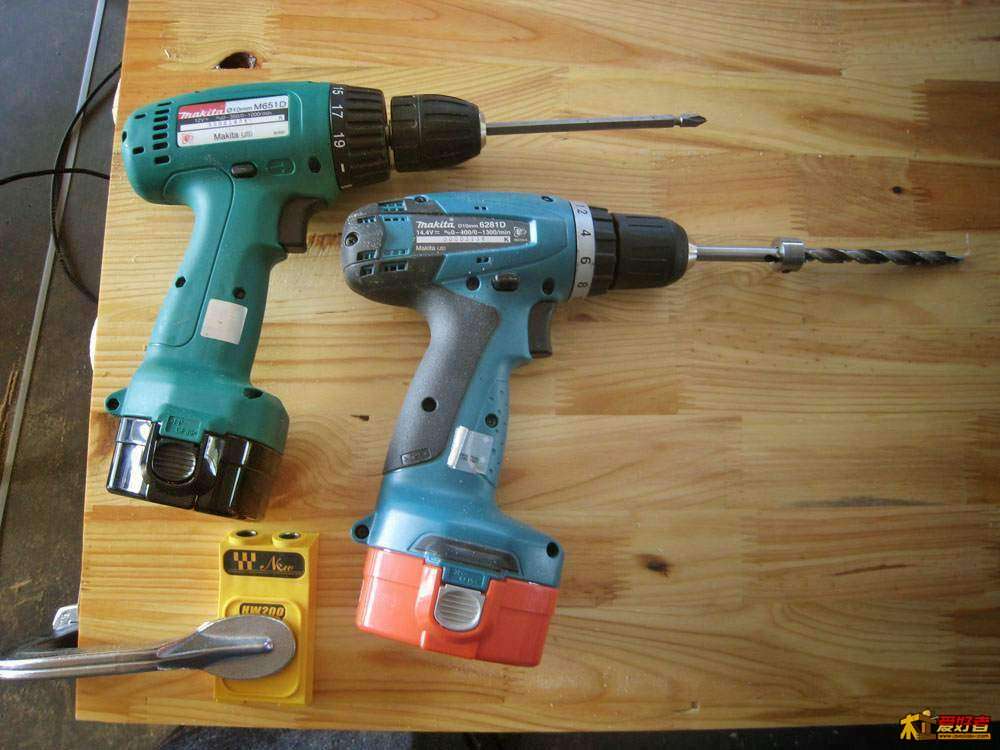

钻孔

[img]
先做钻孔辅具

imzmcat · 发表于 2012-11-4 20:05:26

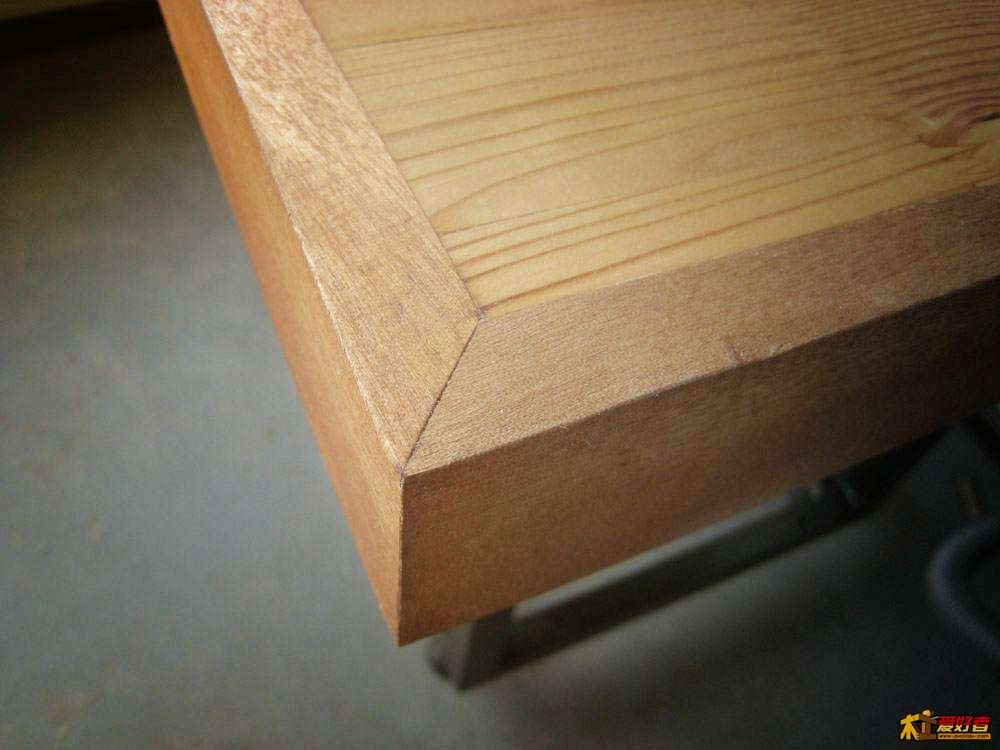

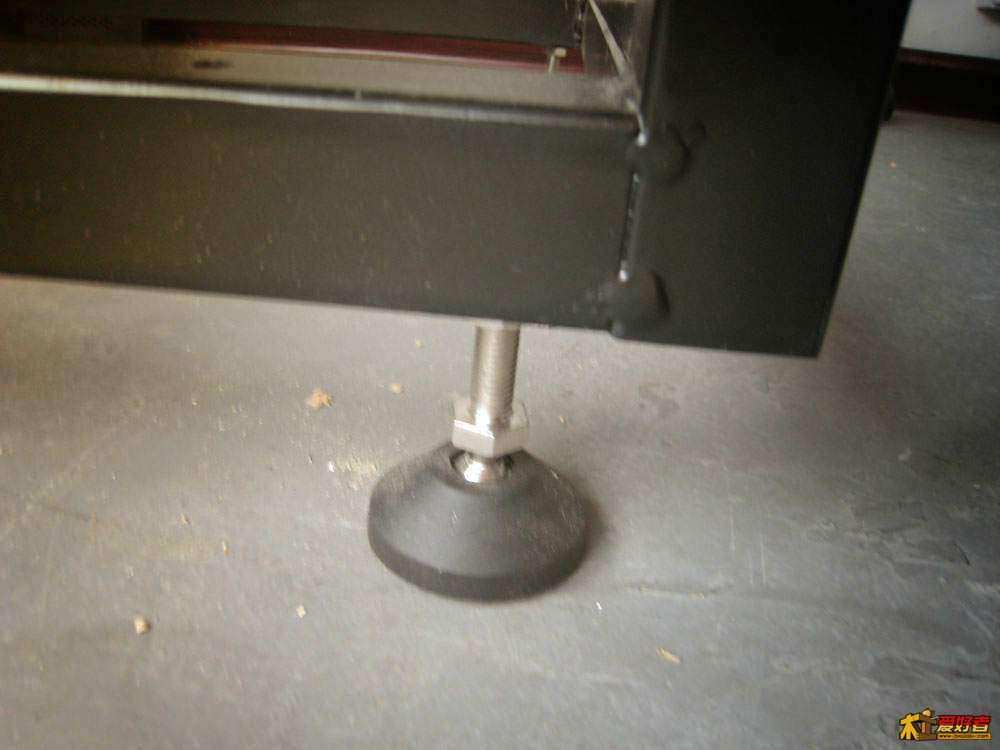

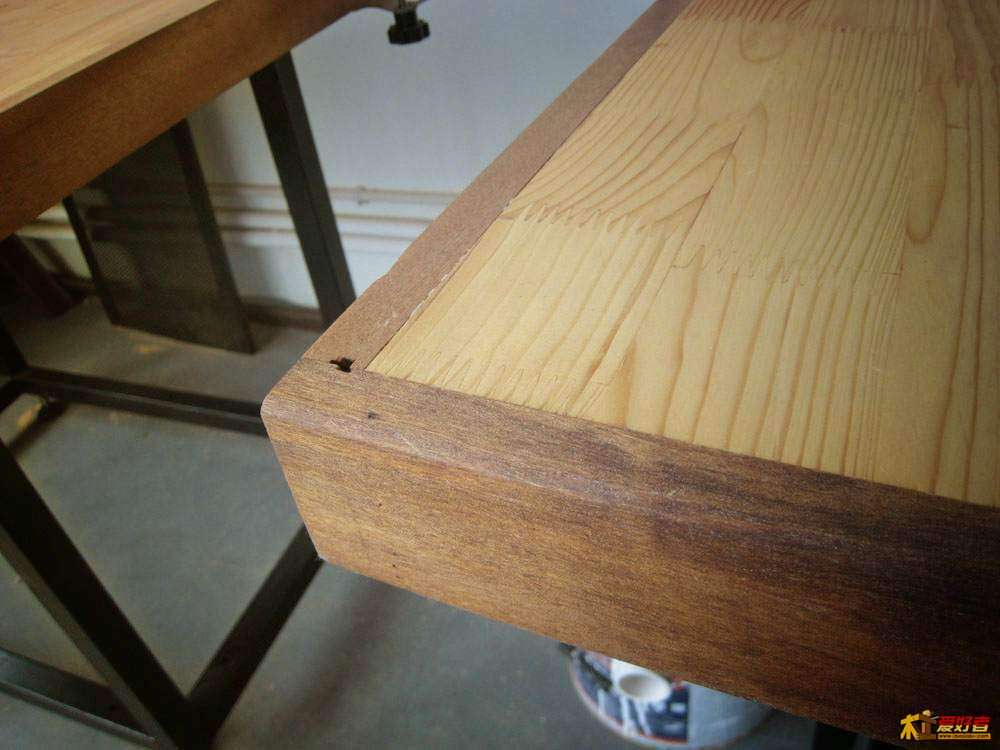

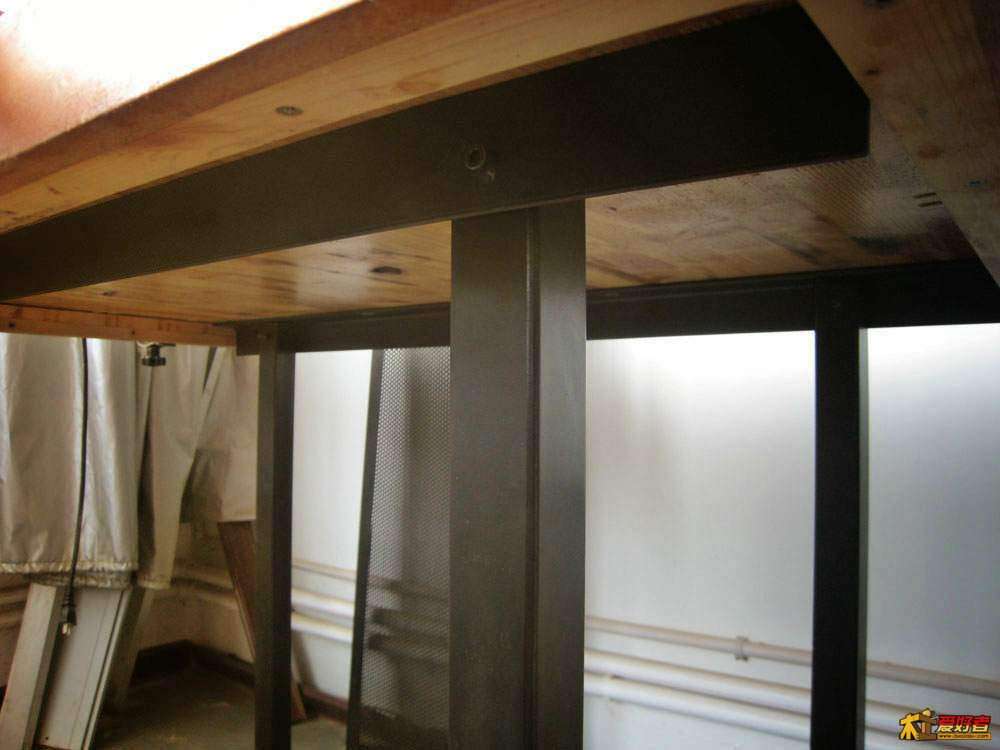

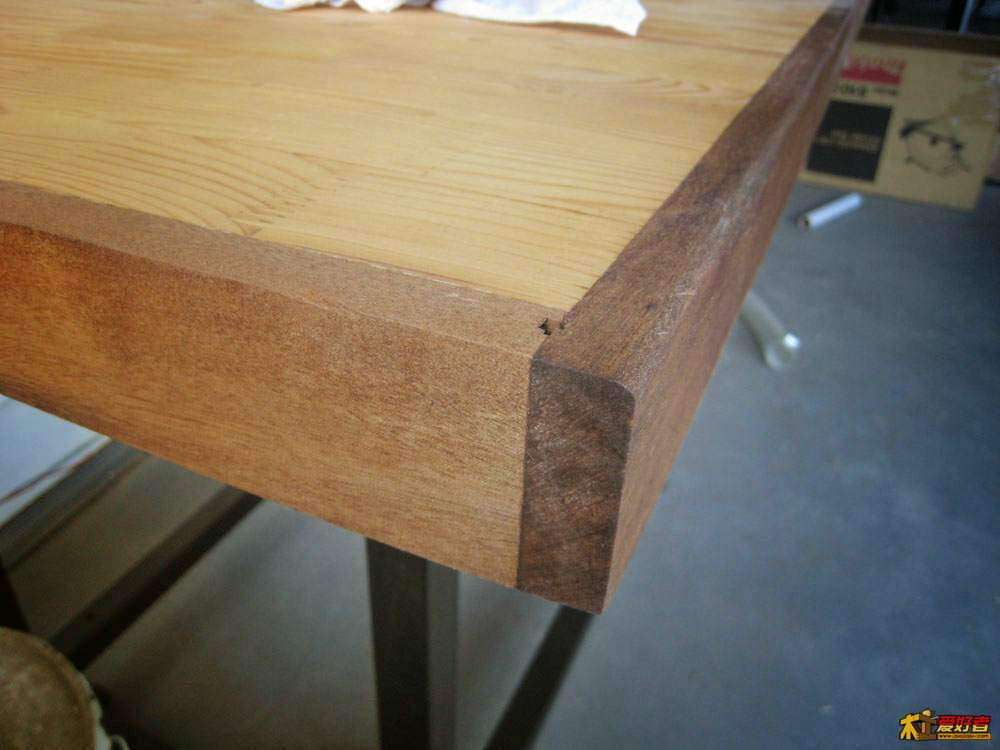

细节

吴新 · 发表于 2012-11-5 08:07:15

啥时给你斜孔换个新标

imzmcat · 发表于 2012-11-5 10:25:00

吴新发表于 2012-11-5 08:07 # ` Y% I' H9 z; C/ I' \
啥时给你斜孔换个新标

是啊，推把上刻的就是老吴的新标吧？设计的不错，很大气。等再有新产品的，一起换

生記 · 发表于 2012-11-5 23:12:59

這朋友照片带着优雅之氣....很好的帖子!餅干加斜孔,方法真不错,學習了!

yuguotian007 · 发表于 2012-11-5 23:21:29

制式装备就是如此的牛X。

imzmcat · 发表于 2012-11-5 23:24:45

生記发表于 2012-11-5 23:12 ! i: K( e8 U& B2 t8 `5 E$ ]
這朋友照片带着优雅之氣....很好的帖子!餅干加斜孔,方法真不错,學習了!

我接触木工时间不长，大家共同进步吧

imzmcat · 发表于 2012-11-5 23:27:51

yuguotian007 发表于 2012-11-5 23:21
+ w- a6 t# _$ L& e制式装备就是如此的牛X。

斜孔这的东西不错，堪称快速连接的神器。

liubingsha88 · 发表于 2012-11-6 00:02:10

请问桌面上的螺丝阵是什么用途？固定夹具？如果是，夹具啥样？谢谢？

imzmcat · 发表于 2012-11-6 00:20:49

liubingsha88 发表于 2012-11-6 00:02 % @" @2 E7 V0 `$ m' e" I
请问桌面上的螺丝阵是什么用途？固定夹具？如果是，夹具啥样？谢谢？

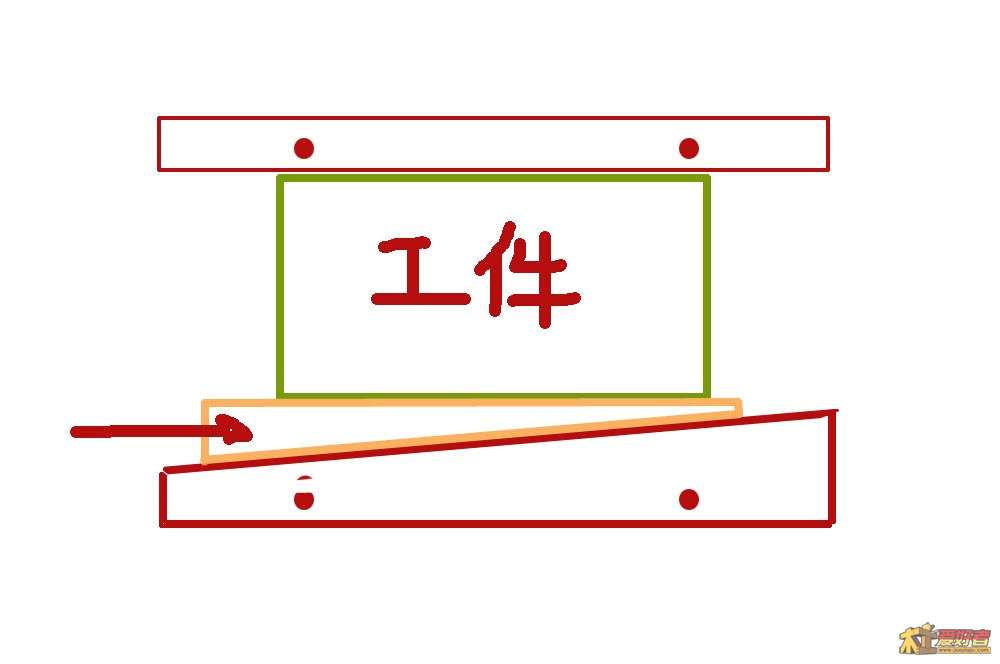

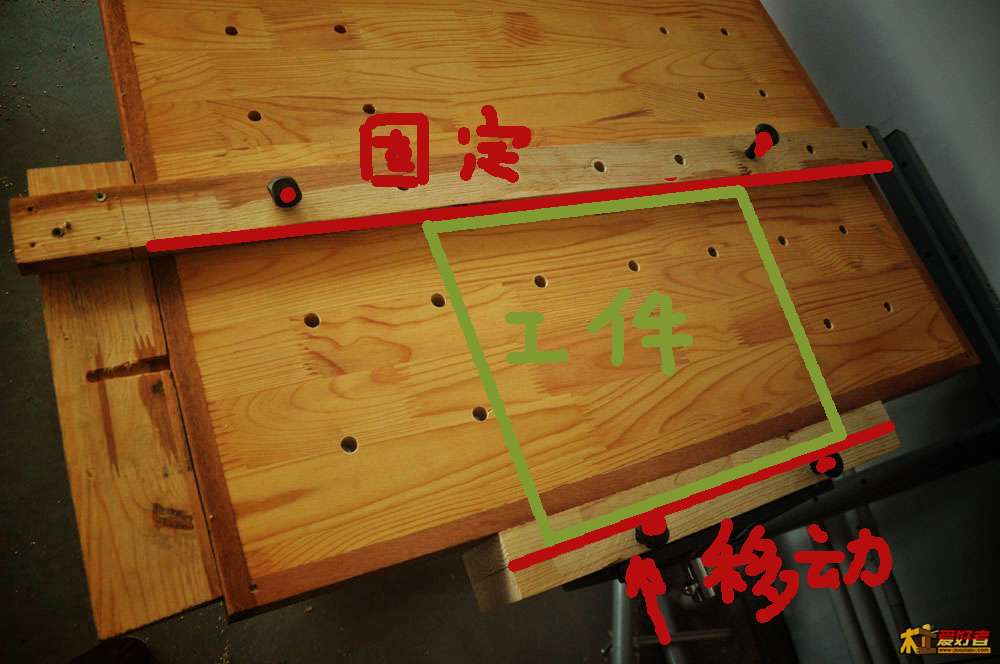

有两种夹持方式，一种借助台钳，一种是楔形板

切诺基 · 发表于 2012-11-9 22:39:38

做的真好，学习了

imzmcat · 发表于 2012-11-12 20:48:10

本帖最后由 imzmcat 于 2012-11-12 20:49 编辑

今天用了木工桌的拼版功能，和预想的一样，很好用。
