修理AEG BS12CA锂电钻记录

家华小李

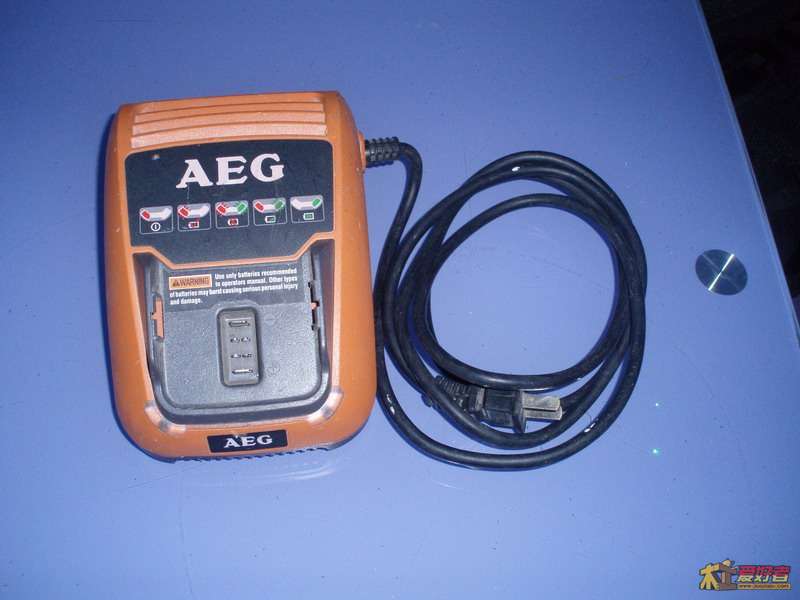

两块充电器使用约半年，充不上电，无通电指示。
初步分析是断路了，需卸开检修。

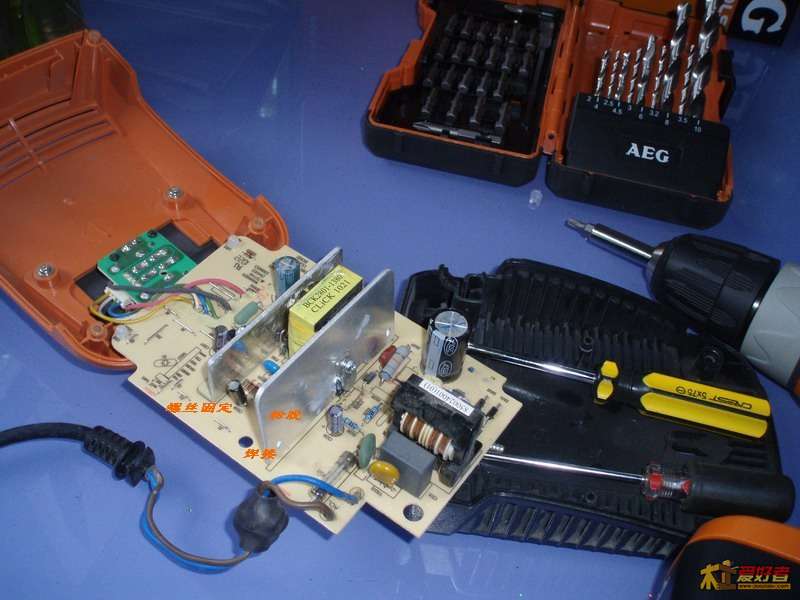

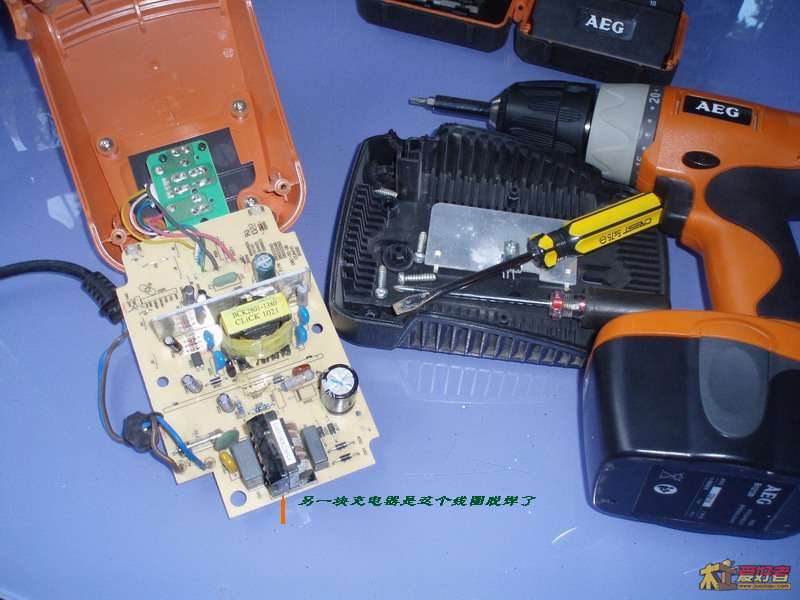

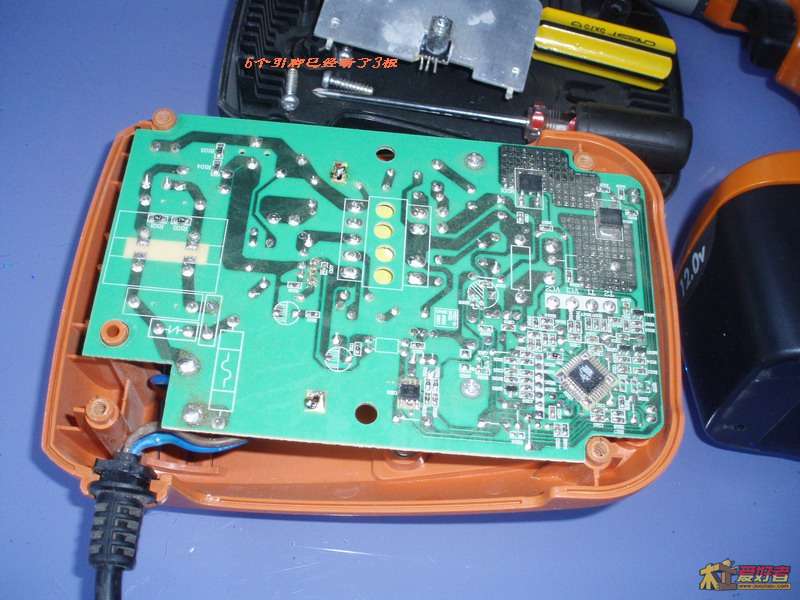

这款充电器的螺丝要用T20中空梅花螺丝刀，手头没中空的，只好将螺丝中间的突起硬掰断，然后旋出螺丝。一块充电器变压线圈从电路板松脱，造成引脚脱焊，焊接、固定，问题解决。另一块是固定在散热器上的稳压集成块断了3个引脚，整个部分已活动了，引脚太小太短焊不了，只能报废了。
从两块损坏的现象看，并非是产品质量问题，应该是使用不爱惜，磕碰震动造成内部元器件的断路。
提醒使用者注意今后的使用，毕竟是电子产品，野蛮使用再好的东西也受不了啊。

欣宇电脑

顶顶维修帖子——加上图片就更爽了

baihan

相比对应的工具，充电器脆弱的多，喜利得的尤其如此。

木工初哥

有维修过程图片就更好了，形象很多

听风木工

木匠里的电工你最棒

中大哥伦比亚123

baihan 发表于 2012-10-28 18:20
相比对应的工具，充电器脆弱的多，喜利得的尤其如此。

喜利得的充电器是杯具，难修啊。

baihan

中大哥伦比亚123 发表于 2012-10-29 09:47
喜利得的充电器是杯具，难修啊。

见过的充电器里喜利得的算很复杂的，带黑按钮的里面还有个像无线通讯用的线圈，不知道具体作用。

zhouyong

有图就好了，学习了。。。

虾段

标题党，啥也没看见。

中大哥伦比亚123

baihan 发表于 2012-10-29 15:50
见过的充电器里喜利得的算很复杂的，带黑按钮的里面还有个像无线通讯用的线圈，不知道具体作用。

那个黑按是带锁的功能，防盗，没什么用。

baihan

中大哥伦比亚123 发表于 2012-10-29 19:57
那个黑按是带锁的功能，防盗，没什么用。

防什么盗的，电池还是主机还是两者都能？

家华小李

上些图看看更直观。



焊接的散热板没有螺丝固定的散热板牢固，改进一下会更好。
线圈是焊好后用热熔胶粘接的，也是易出问题的地方。

家华小李

这两日又有同一用户的两台充电器出现同样的问题，里面的线圈被震松脱焊了（是电感线圈，不是变压用的）。
现已统一改动，后期将跟踪使用情况，务必解决好该用户的售后问题。
改动方法：将电路板上接电感线圈的4个焊点各用小截导线焊牢引出;给电路板合适位置钻孔，将线圈用扎带扎牢；将对应的线端扭接焊好。
