奥华工匠款台锯耳轴调整

圣希 · 发表于 2012-10-27 22:45:35

奥华JTS-250IIID 重型台锯实际就是美国工匠（CRAFTSMAN)218330型10寸台锯,相同款的还有里奇的R4512台锯。工匠的除了腿子有点区别，剩下都一样。里奇区别较大，靠山导轨构造不同。
翻阅美国的购买使用评价http://www.sears.com/shc/s/p_10153_12605_00921833000P、https://www.ridgidforum.com/forum/tags/r4512/。可知美国人民也被这款台锯的锯片对齐问题搞得头大。
我目前调整的结果是：90度状态锯片前台比后台偏右1丝，锯片行程16.9cm。45度状态锯片前台比后台偏右36丝，行程17.3cm。
台锯耳轴距离41.3cm，前台耳轴距锯轴18.8cm，锯轴距后台耳轴22.5cm。
有哪位兄弟可以帮我计算出前台耳轴需要再垫多高的垫片才能调平。

圣希 · 发表于 2012-10-27 22:50:08

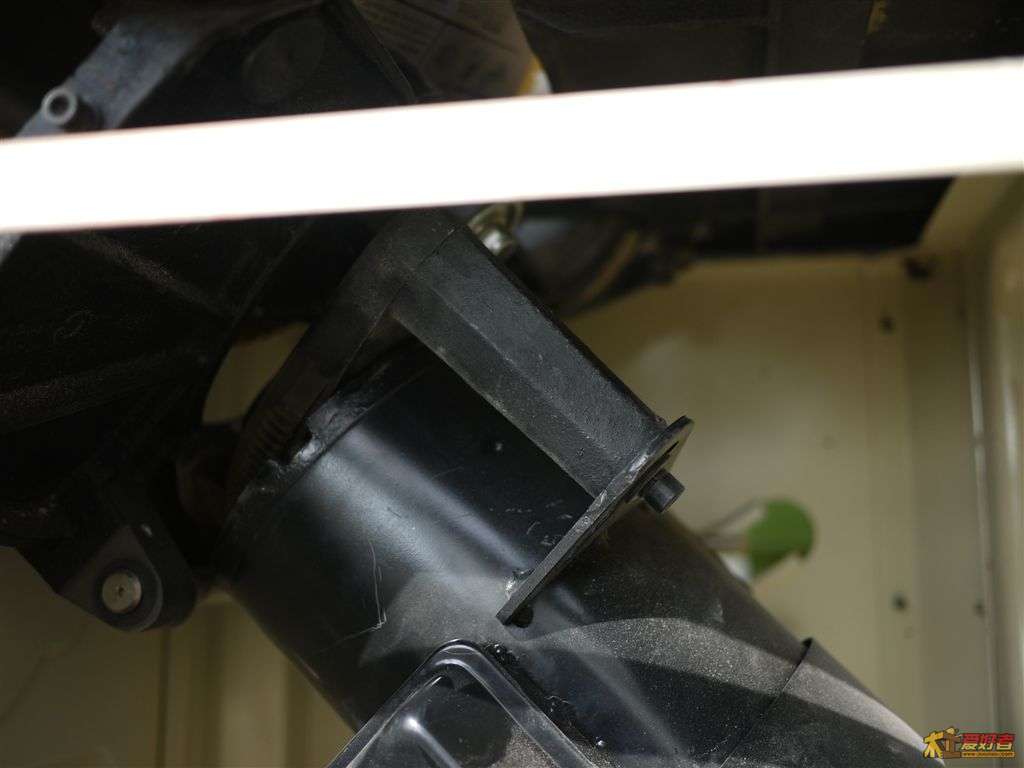

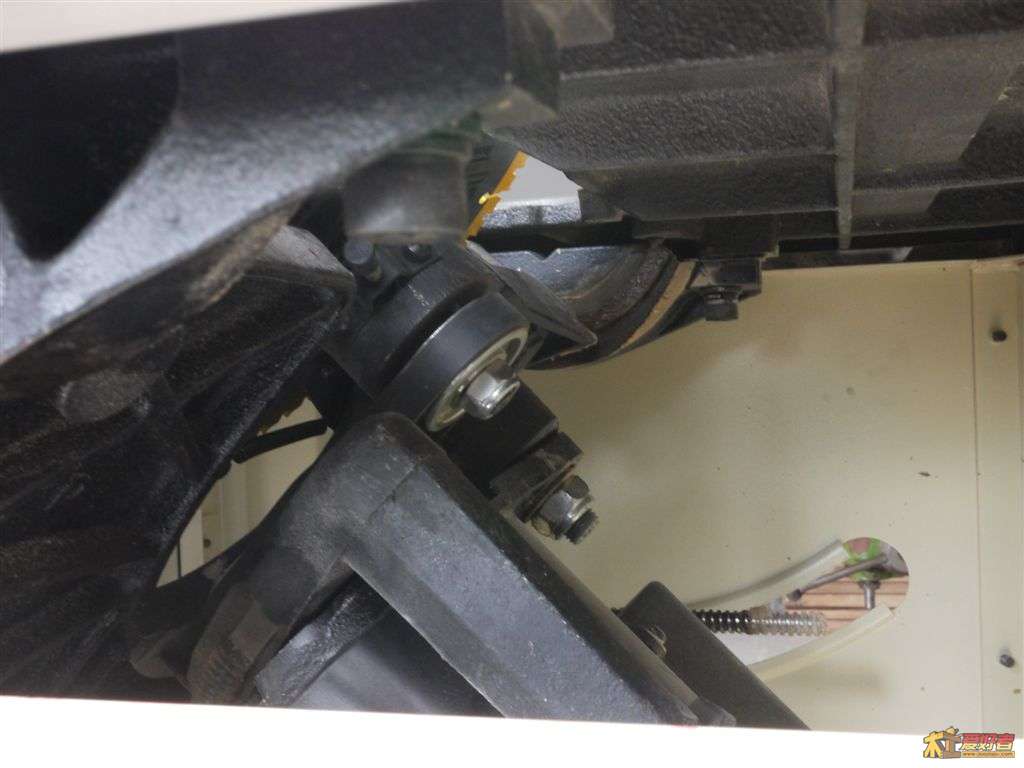

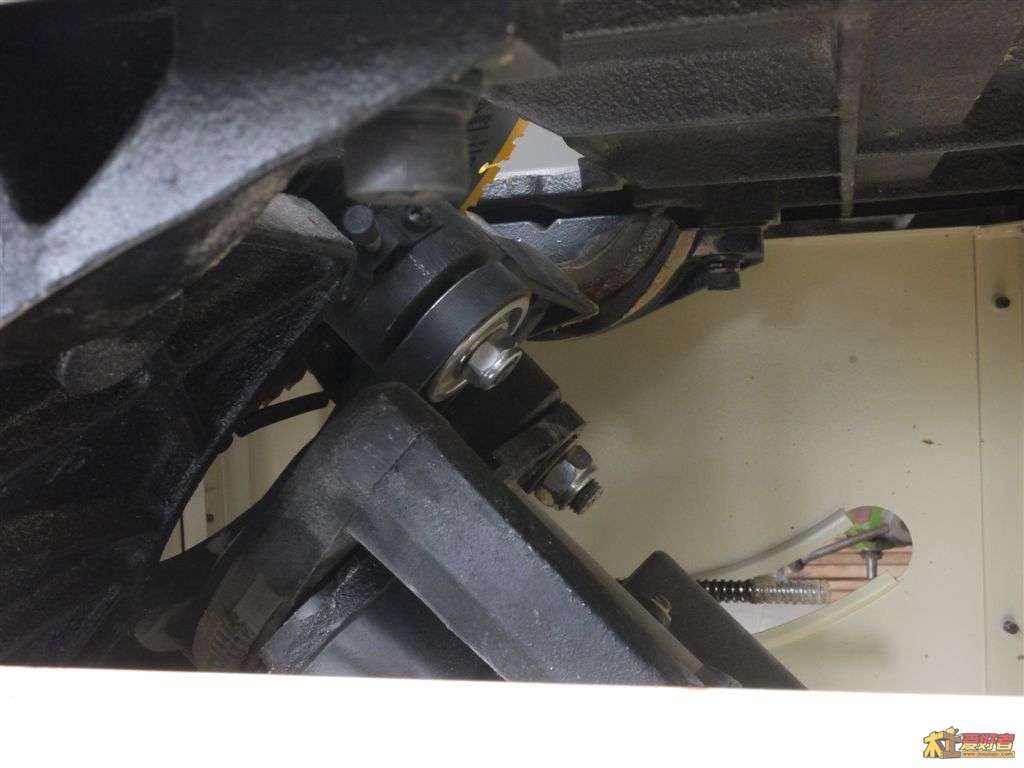

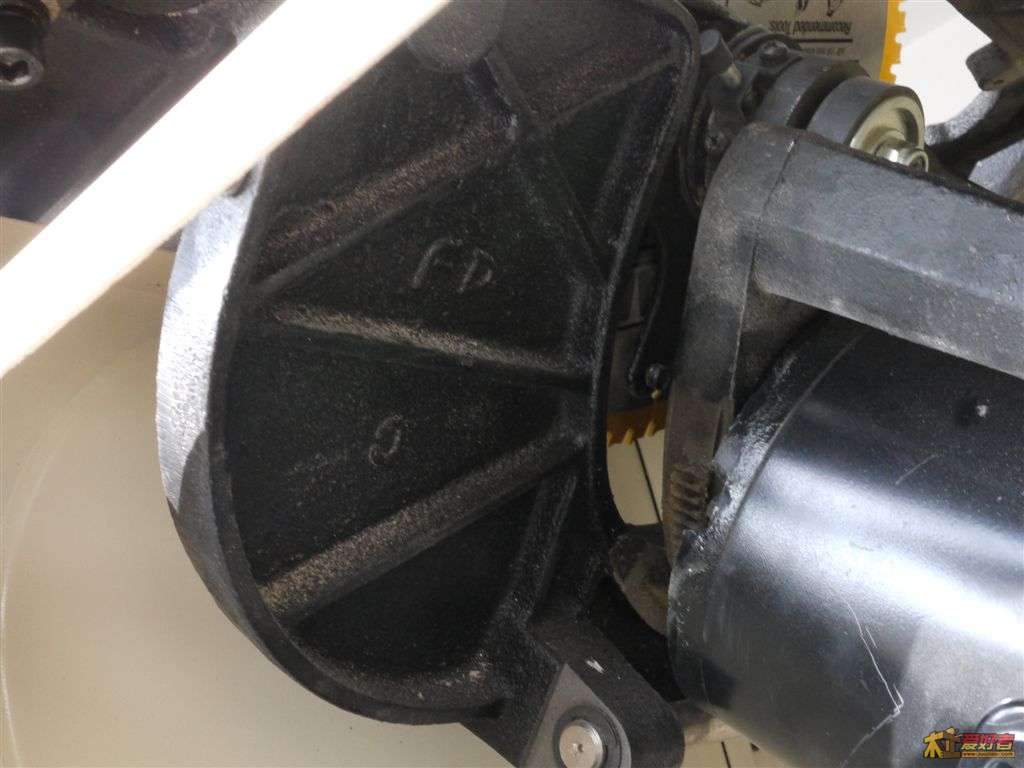

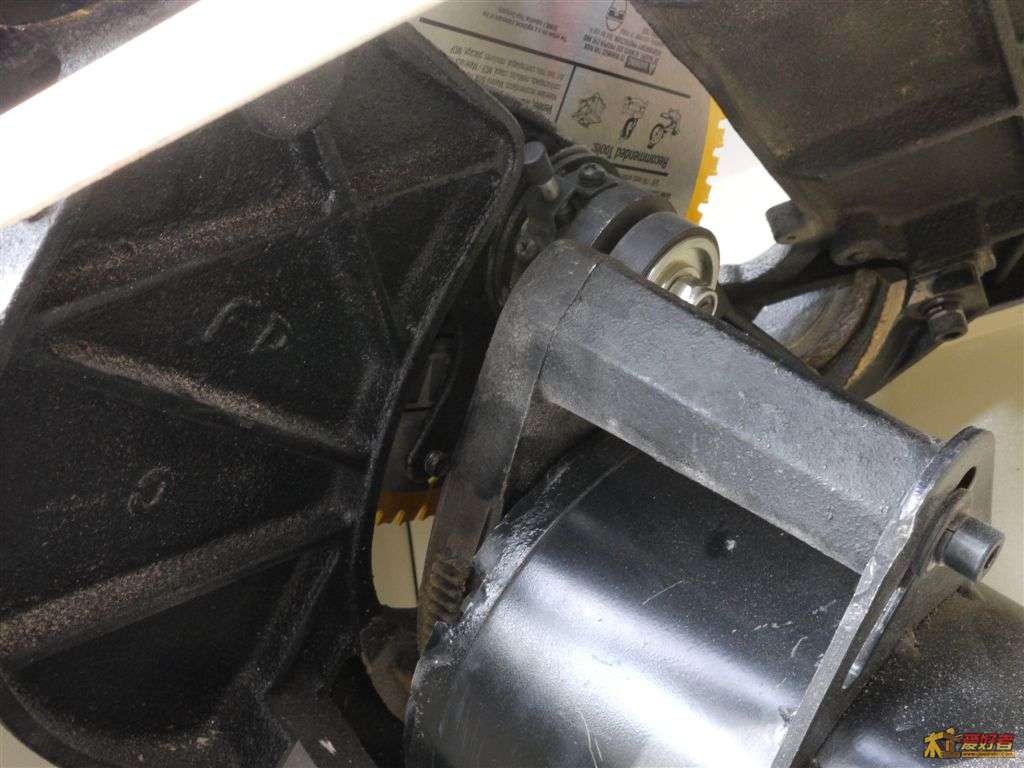

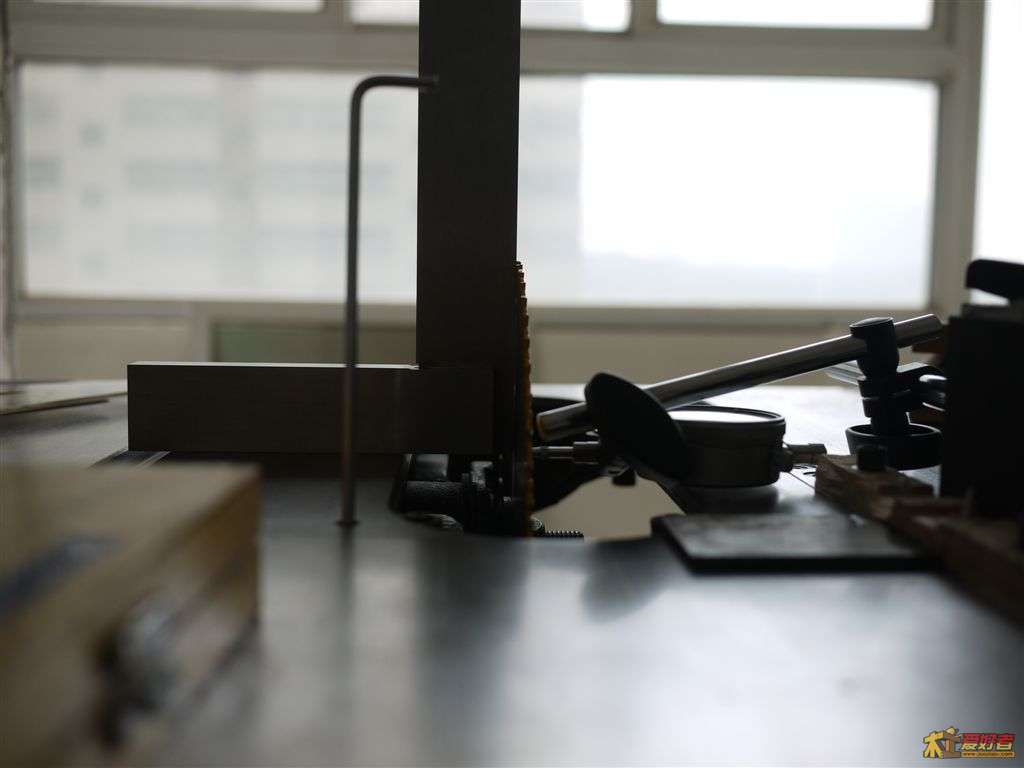

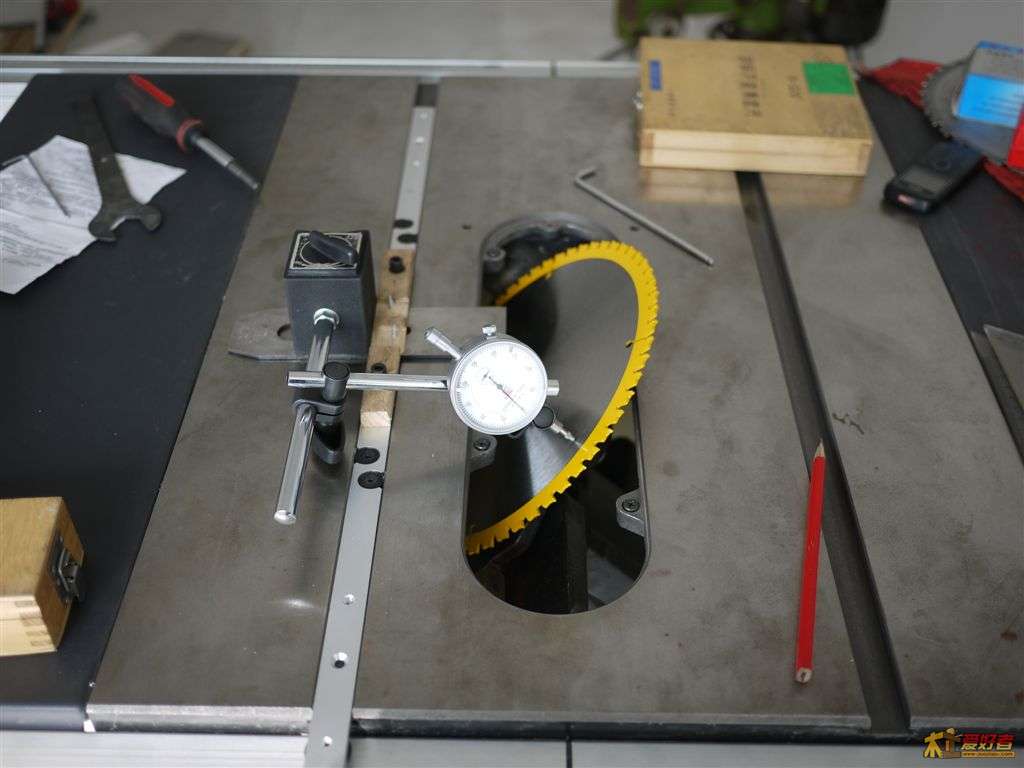

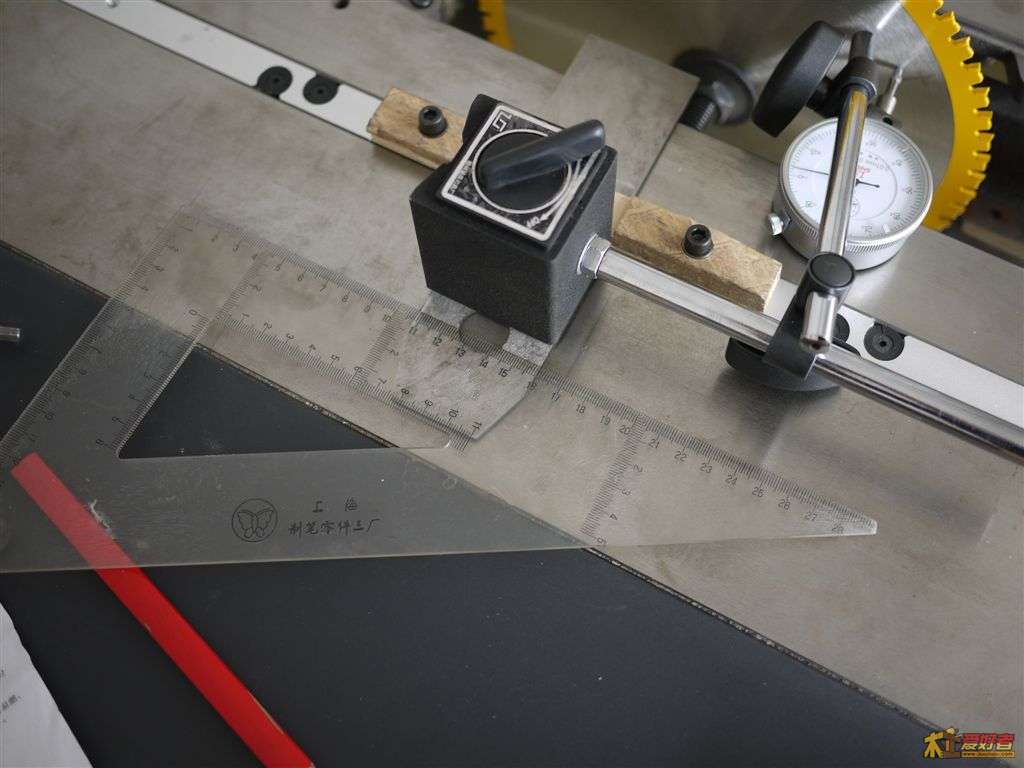

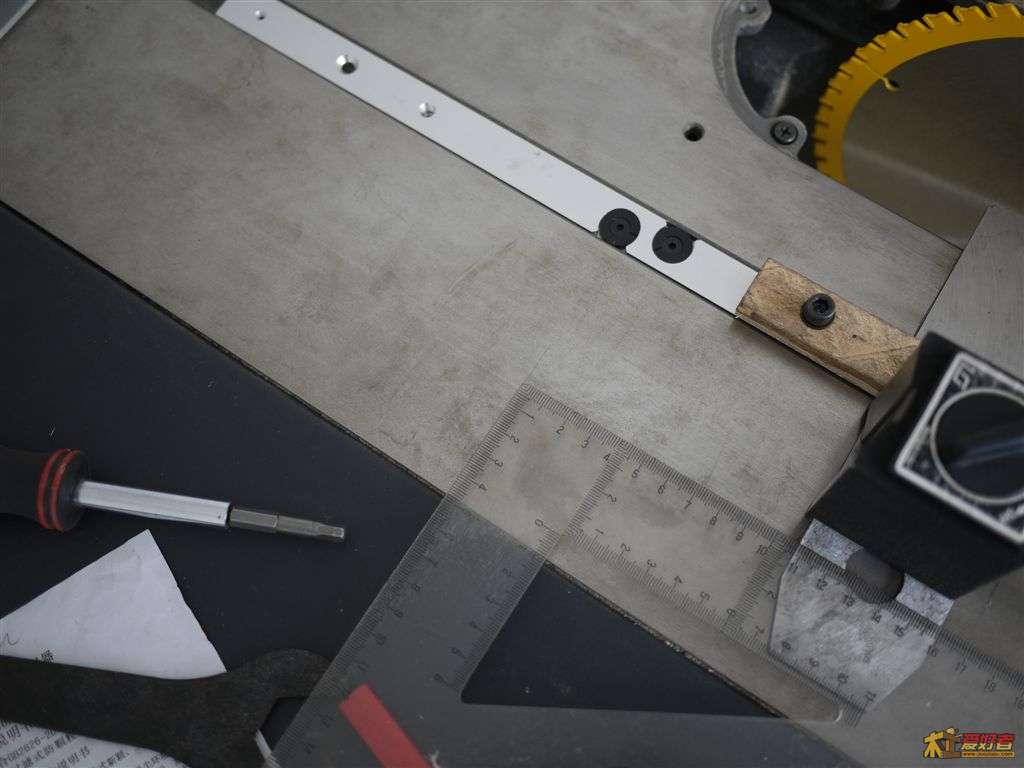

台锯图片及内部结构

滂沱大雨 · 发表于 2012-10-27 22:54:23

有点晕，这个太专业……

寻找幸福的猪 · 发表于 2012-10-27 22:59:06

测量的真准、是0.01mm………

圣希 · 发表于 2012-10-27 22:59:35

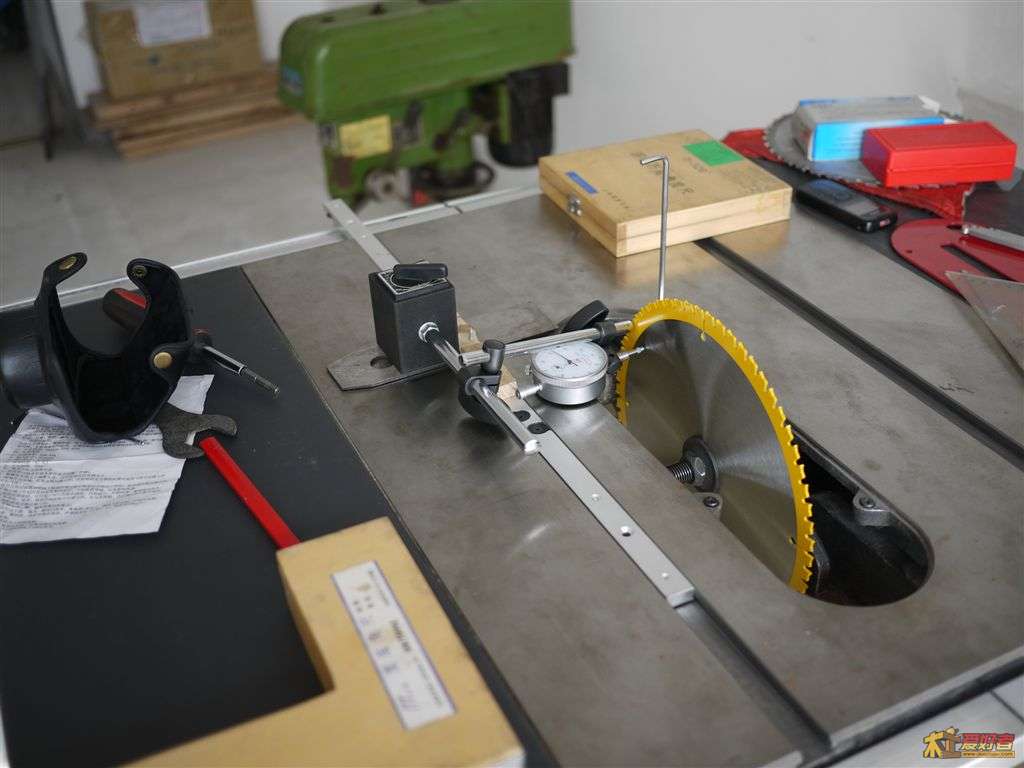

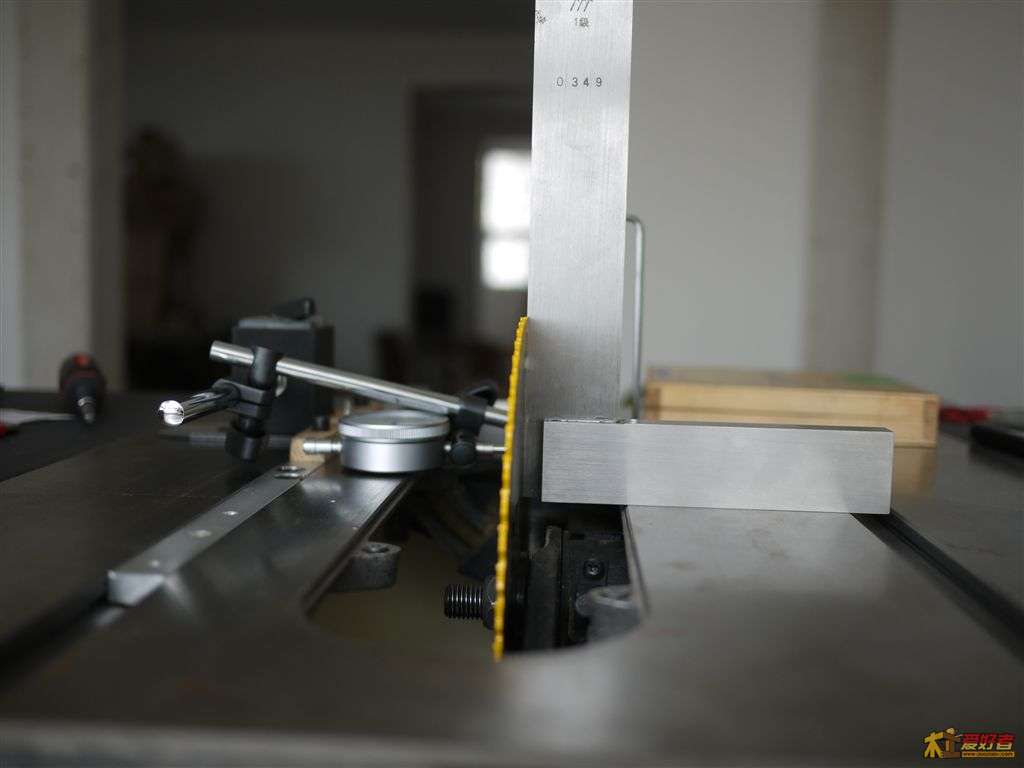

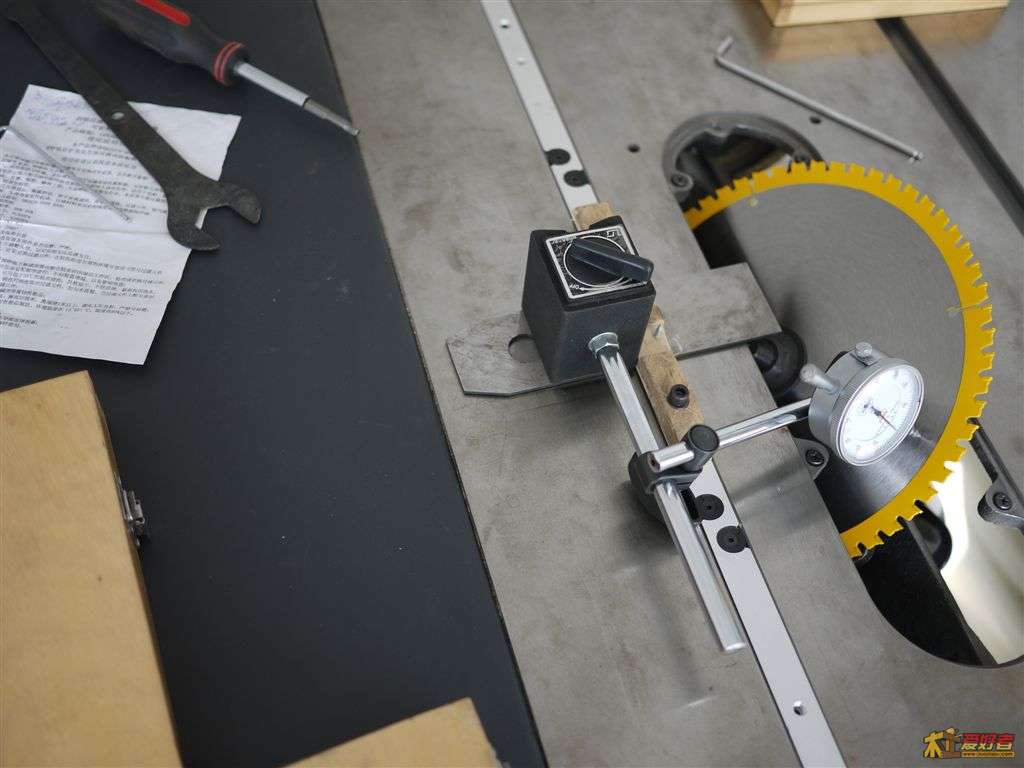

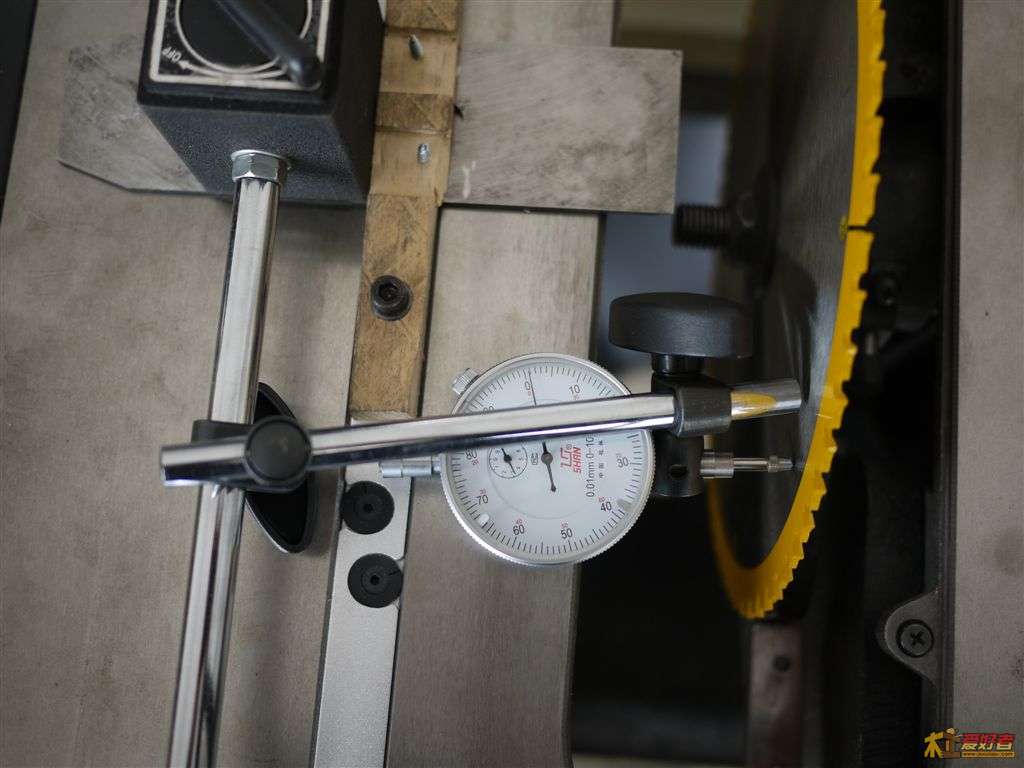

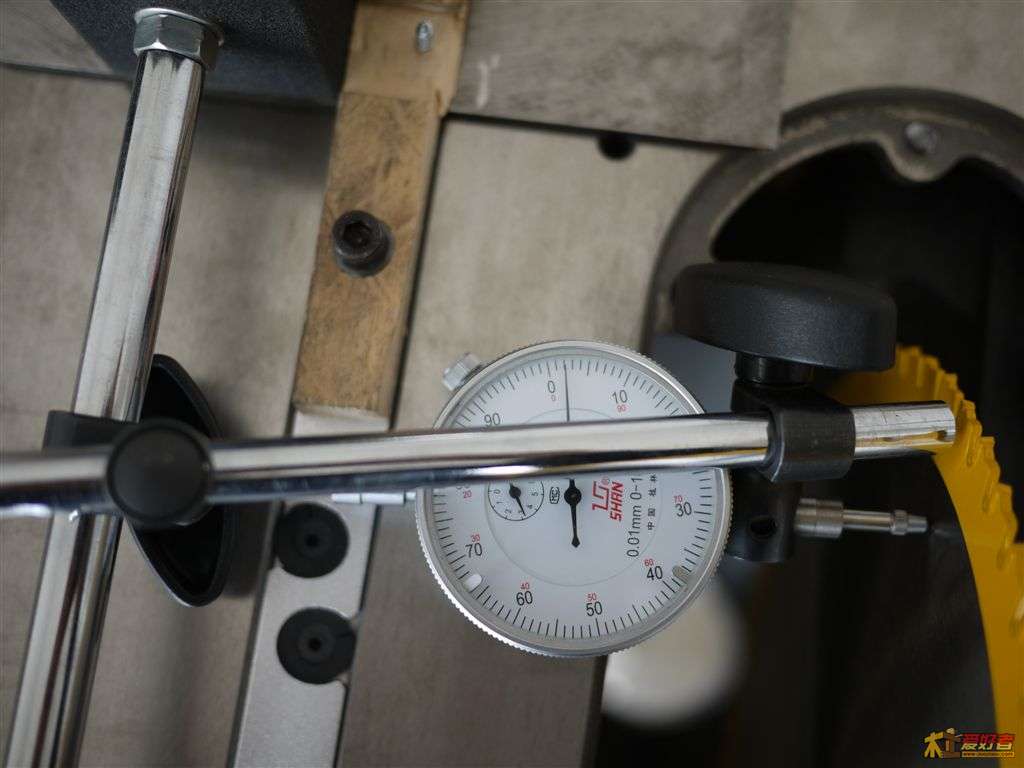

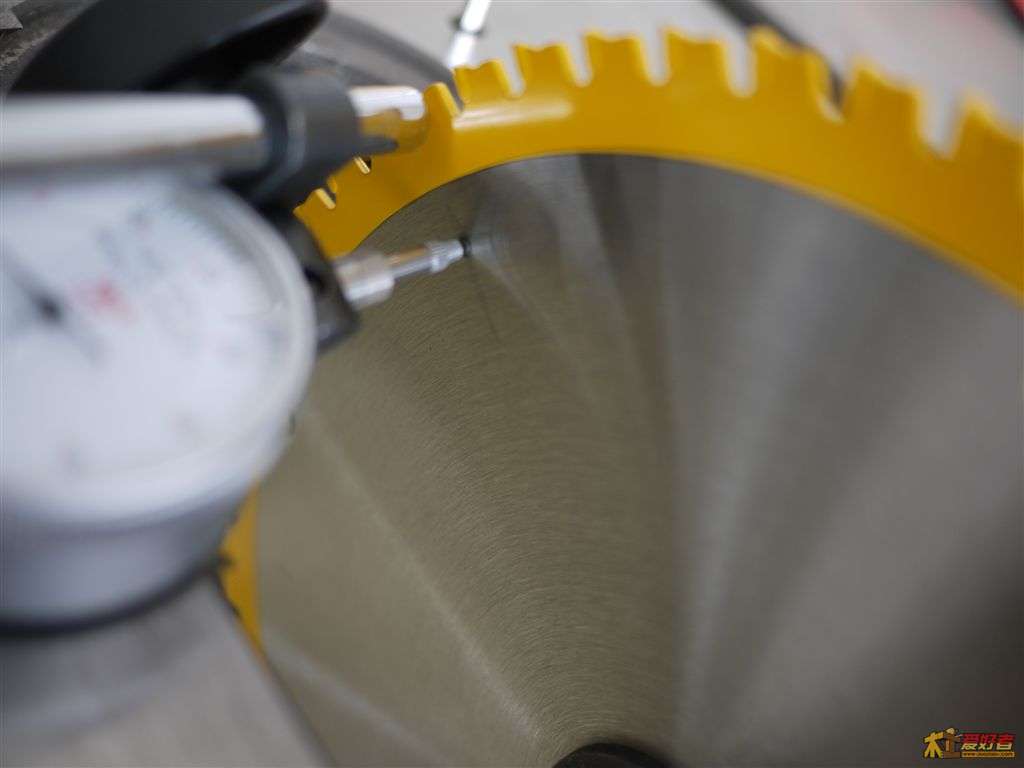

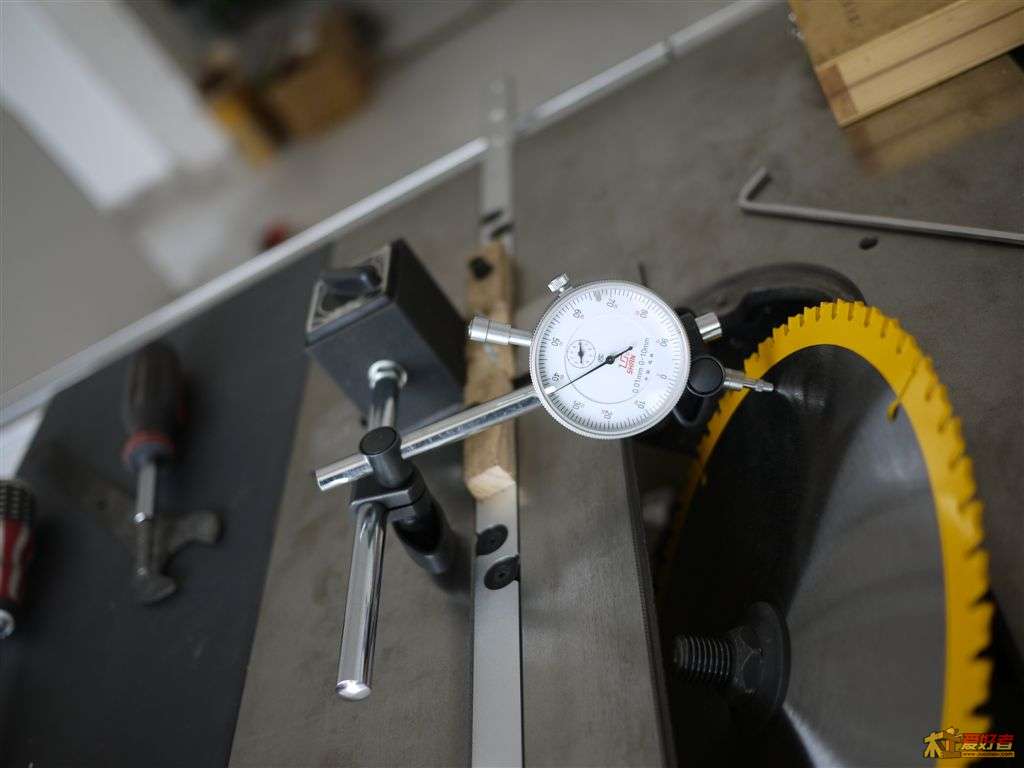

为了保证不被锯片的平整度影像测试结果，我采用了百分表测试锯片同一点的数值，锯片上用铅笔做了十字标记，前台和后台都测同一点（因为锯片有10丝左右的轴向跳动），奥华采购的工匠台锯的锯轴法兰盘的精度在1丝左右跳动，已经是相当好的了。本来我还以为三角洲的也能达到这个精度，后来看了加拿大人的检查数据，才知道，三角洲的台锯早让中国人造的精度皆无。

圣希 · 发表于 2012-10-27 23:03:16

加拿大人调整三角洲台锯的网页http://woodgears.ca/saw_arbor/index.html

圣希 · 发表于 2012-10-27 23:05:11

加拿大人台锯锯片对准的调整网页http://woodgears.ca/delta_saw/alignment.html

圣希 · 发表于 2012-10-27 23:19:07

滂沱大雨发表于 2012-10-27 22:54
有点晕，这个太专业……

原来前台耳轴垫片2片，厚2.5mm。后台耳轴垫片一片，厚1.25mm。当时测试的是45度侧切10丝以内，90度锯片前后差1mm左右。后来把后台的垫片拆除，前台垫易拉罐皮就超了，不垫就少了，来回折腾了N次后，不敢再弄了，铸铁的台面螺丝孔能否经得住8.8级螺丝的折磨想想就怕了，看能否一次计算准确把垫片垫够，减少折腾次数。本人数学不好，现求坛里的高人给个计算公式。

tensuns · 发表于 2012-10-27 23:25:07

你好，楼主。你很认真，我也是，我也有一台。但恼人的是，按皮带的暑假时候，在锯片端能测出0.25MM的偏摆，也就是说，我的皮带调到一般紧，运转起来，锯片就偏摆得晃眼。只有把皮带调得能按下20MM左右，才会看到锯片很稳定，但松了，就有个问题，就是起动时显的“吱咣”，调紧时就明显减小这声音，还担心这样调松后影响皮带的寿命，因为可能有滑动的可能。奥华老板做事认真负责，根我分析后立马给我邮来了新的锯轴，但因麻烦，我还没拆换试。会不会是轴承偏摆的原因？或是锯轴机构的不稳定。台锯确实是好台锯。请试一试，谢谢。
