比较成功的旋风集尘器

狼天天 · 发表于 2012-12-5 20:51:03

太牛了，，膜拜。

pinker · 发表于 2013-1-14 22:15:00

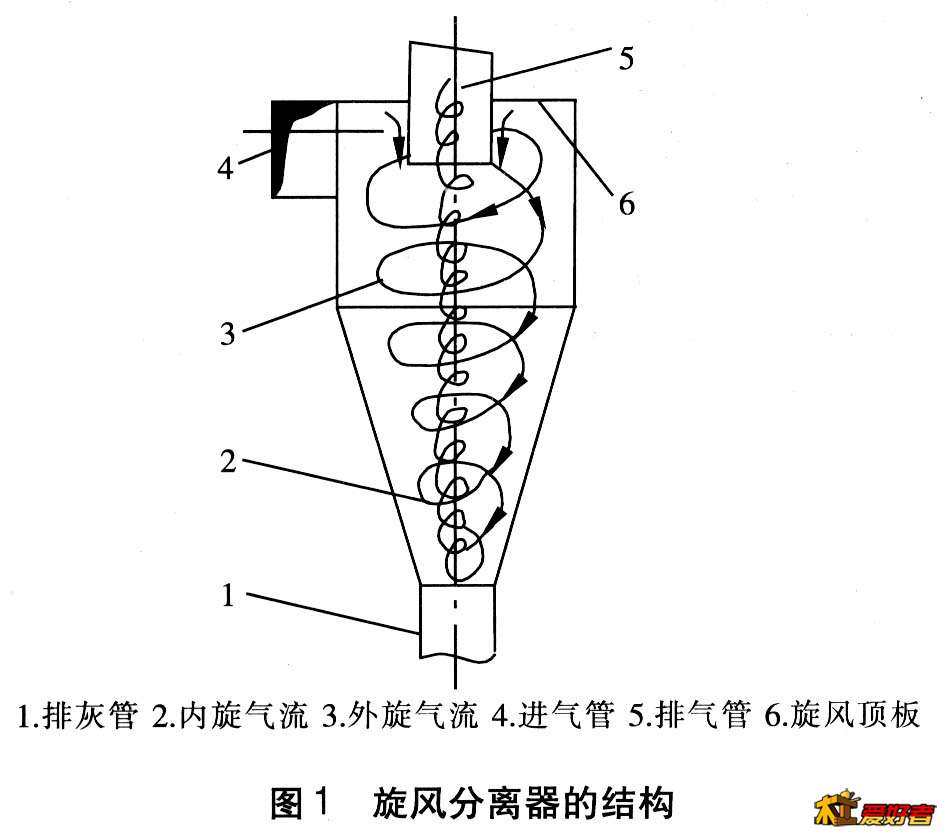

发一张旋风集尘器的原理图片

fsalno · 发表于 2013-2-6 14:33:42

繁星点点发表于 2012-10-20 18:14
4 Y' r* Z+ x) ^7 c& }2 s直接用木头做个锥桶就完了呗

正是，何必再搞那么多。这样会更好看。

半个长沙 · 发表于 2013-2-26 20:08:06

请问下能提供下内部进出风口的长度信息吗我正在用化工桶做比例跟您这个差不多没有专业知识不太会算这个东西呀

xshhh · 发表于 2013-2-26 20:17:33

半个长沙发表于 2013-2-26 20:08 1 V4 ~$ n8 `: p0 k7 i/ I# G
请问下能提供下内部进出风口的长度信息吗我正在用化工桶做比例跟您这个差不多没有专业知识不太会算这个 ...

出风口的长度按理论是等于入风口的直径，我加长了2cm。

半个长沙 · 发表于 2013-2-26 20:49:00

xshhh 发表于 2013-2-26 20:17 # `5 o* l' O7 M) D1 n7 N4 E
出风口的长度按理论是等于入风口的直径，我加长了2cm。

好的十分感谢！我这两天就开始做

半个长沙 · 发表于 2013-3-1 14:51:32

不好意思能再问您一下桶内部的出风管直径您是用的跟进气直径一样的还是要稍微大一些啊我的风机进气口有150 我在想能不能内部进气的大一些风压也能降低一些防止吸进小灰尘进气口可以按照100的来做加强旋风效果您觉得呢？盼赐教啊

xshhh · 发表于 2013-3-1 16:29:25

半个长沙发表于 2013-3-1 14:51
7 U# Y9 t, w' t3 `3 m! m, q$ E不好意思能再问您一下桶内部的出风管直径您是用的跟进气直径一样的还是要稍微大一些啊我的风机进气口有1 ...

桶内的出风口径与进风口直径一样大，但风机本身的排风口比进风口大。

半个长沙 · 发表于 2013-3-1 18:20:32

xshhh 发表于 2013-3-1 16:29 2 `/ T# c2 e( {: L3 q3 Q
桶内的出风口径与进风口直径一样大，但风机本身的排风口比进风口大。

哦这样那会影响吸力吗~风机吸气口被缩小的话

xshhh · 发表于 2013-3-1 19:06:32

半个长沙发表于 2013-3-1 18:20 V' E6 R, T6 A/ d) R8 q
哦这样那会影响吸力吗~风机吸气口被缩小的话

如47楼图，4、5直径是一样大的。

半个长沙 · 发表于 2013-3-1 19:13:41

xshhh 发表于 2013-3-1 19:06
- _0 J/ B* l: l- X2 w% o如47楼图，4、5直径是一样大的。

嗯好的十分感谢那就按照进出一样做好了！
呵呵

半个长沙 · 发表于 2013-3-10 00:10:33

你好请问下吸地上的灰尘会从出风口逸散出来是正常情况吗能分离掉很细腻的灰尘吗？

半个长沙 · 发表于 2013-3-10 00:11:32

做好了吸力也挺满意的刨花完全不逸散全部进集尘桶了观察过出风口只有吸地上扫出来灰尘的时候会逸散出来

xshhh · 发表于 2013-3-10 08:34:56

半个长沙发表于 2013-3-10 00:11 & S9 p. d5 }$ w
做好了吸力也挺满意的刨花完全不逸散全部进集尘桶了观察过出风口只有吸地上扫出来灰尘的时候会逸散出 ...

砂磨类的微尘会有很少量从出风口逸出，锯、刨类尘屑的基本没有。我只用一个比较厚的环保袋扎在出风口处基本能解决这个问题。

半个长沙 · 发表于 2013-3-10 11:51:03

xshhh 发表于 2013-3-10 08:34 ; P7 R/ j' z& x' ]- U
砂磨类的微尘会有很少量从出风口逸出，锯、刨类尘屑的基本没有。我只用一个比较厚的环保袋扎在出风口处基 ...

哦好的那就对了灰尘吸进去会逸散一部分出来但是加工碎屑都不会跑掉那就好我还以为是我这个有问题哈哈~十分感谢您啊效果确实比较好
