想制作个变压器，求指点。

25505413

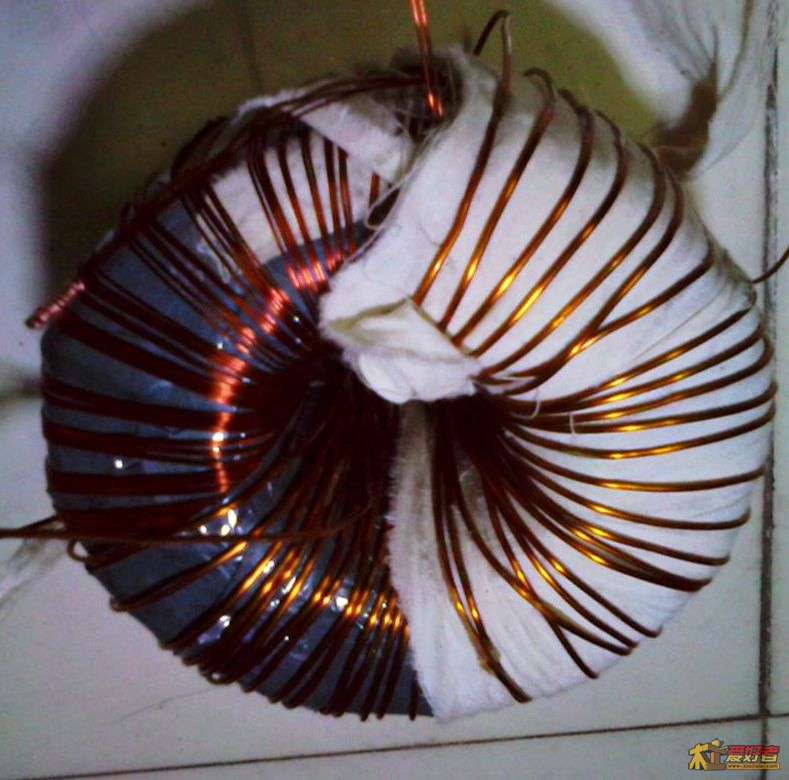

初级线圈绕成后，插电有声响，发热，这正常吗 。

25505413

初级线圈以做好，，通了电，就是有点小声音，也发热。

wcq1304

黑石 发表于 2012-10-20 12:11
发热厉害，线径是不是太细了？缠了多少圈？

我绕了400圈，中间抽头的，不过根本就不能用

黑石

25505413 发表于 2012-10-21 18:23
初级线圈以做好，，通了电，就是有点小声音，也发热。

多少圈？线径是？
看着不多。

25505413

黑石 发表于 2012-10-21 20:56
多少圈？线径是？
看着不多。

按13楼表格里的数据缠的，外边那一点是测降压多少的，是临时的。

张东林

你有点不按规律出牌220VX就算2圈1V也是440圈。这叫自藕式变压器功率是原来的2倍。

不类石头木屋

肯定有问题。如果不烫问题不大。证明初级圈数不够。感觉有点温就好。

黑石

道理不精通，但是我的标称三千瓦的铁芯没你的高，内外经与你差不多，截面积也就20cm，我重缠了550圈，用的1.15的铜线，运转很好。
顺道还缠了低压直流输出，带动24v斜切和18v圆锯，低压部分用的1.88的铜线。效果很好。
仅供参考

25505413

黑石 发表于 2012-10-22 21:04
道理不精通，但是我的标称三千瓦的铁芯没你的高，内外经与你差不多，截面积也就20cm，我重缠了550圈，用的1 ...

内径线号多少，多少圈。

cfs600

环变小洞眼才好的

HGB

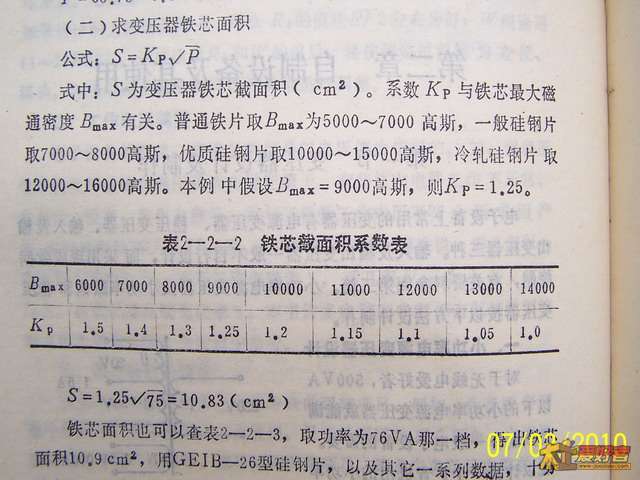

给LZ一个粗略的变压器铁心截面积与功率的估算公式：P＝S×S(即功率的伏安值等于铁心面积的平方数，功率单位为伏安或瓦，面积单位平方厘米）。记住这是一个估算公式，因铁心的质量不同会有出入。当铁心为冷扎硅钢片时，其最大磁通密度可达14000～16000高斯，此等式就成立了。给你一个该公式的文章图片：

25505413

HGB 发表于 2012-10-23 16:34
给LZ一个粗略的变压器铁心截面积与功率的估算公式：P＝S×S(即功率的伏安值等于铁心面积的平方数，功率单位 ...

很好，先谢谢了 。

张东林

你的环牛功率估计有2000多瓦，线径不能细否则也会发热建议用1.2以上的线绕中心抽头。

好奇加奇

经经验看做变压器完全可以，就是功率问题如果暂载率为2o％的可达2oooW，如果暂载率为1Oo％的话估计也就7oo－8O0W。
