买了个台雕刻机，不会用，头大啊！

小小螺丝钉 · 发表于 2012-10-4 15:24:06

本帖最后由小小螺丝钉于 2012-10-4 15:27 编辑

国庆前看中了一家做CNC的，想买来切割塑料，当然也想做做浮雕，国庆前付款，本以为要等到10.8到货，没想到10.2就到了，打开一木箱，哇，这就是我梦寐以想的JJ,废话少说，上图：

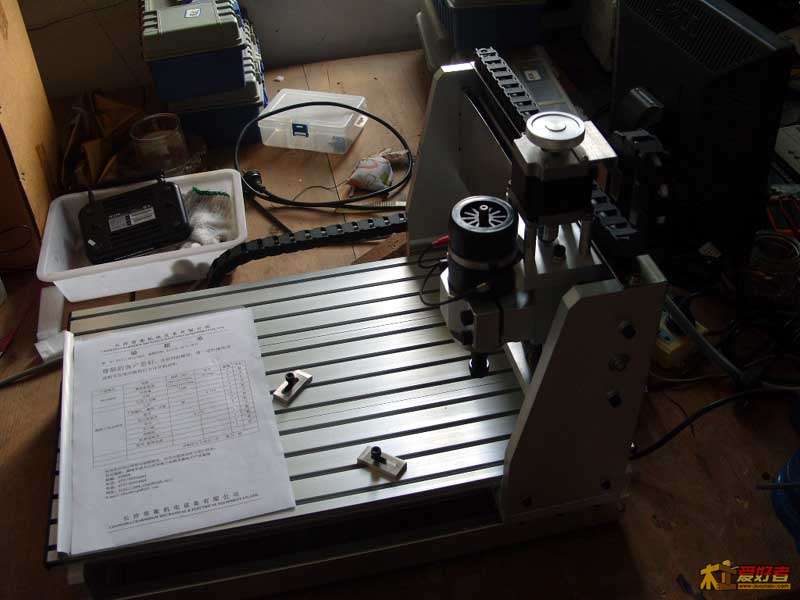

整体效果图

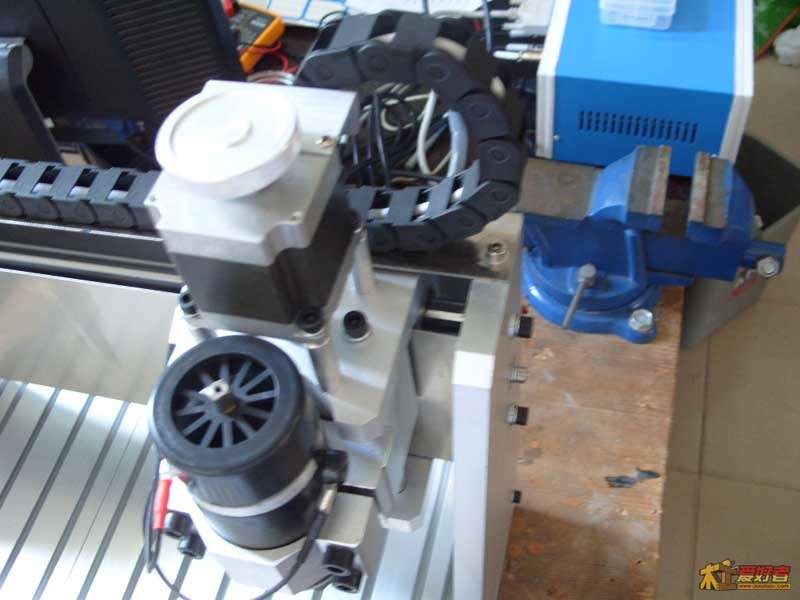

步进电机和全铝机架，看上去很气派。

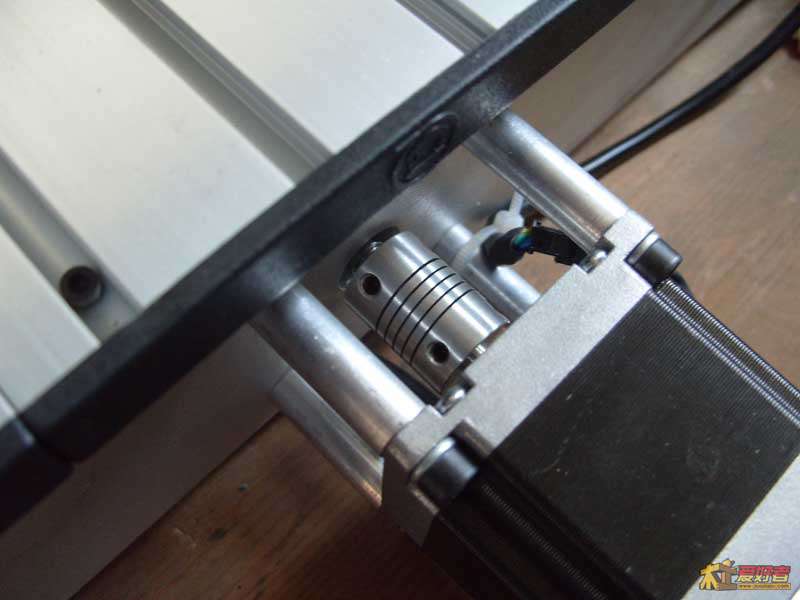

这种联轴器还是第一次见到。

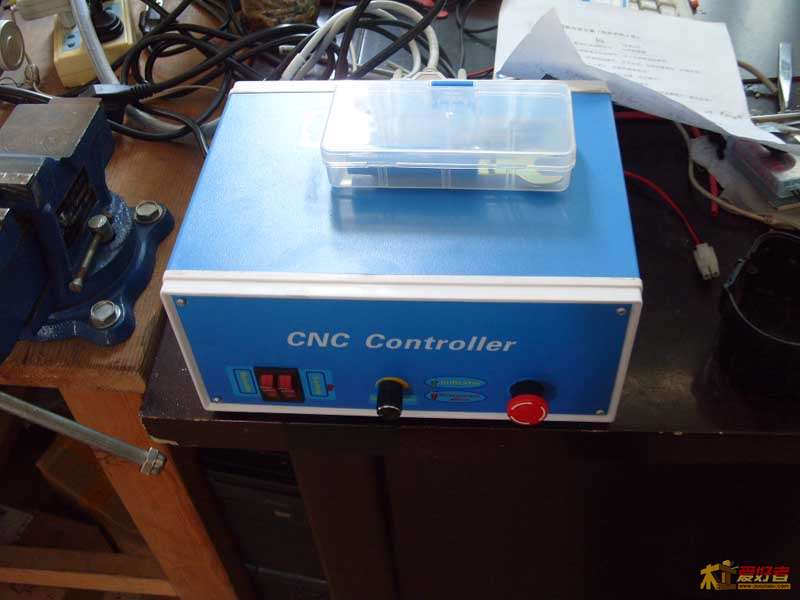

控制箱，都是英文。

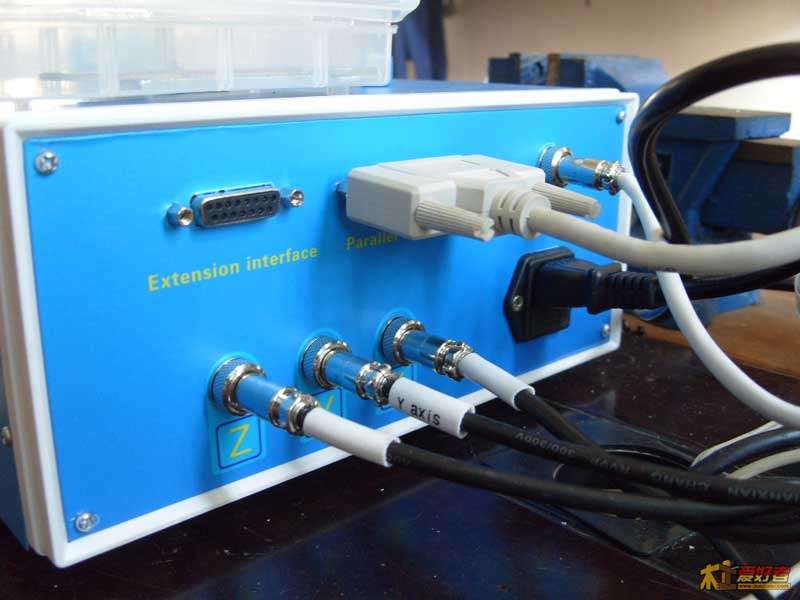

控制箱背部特写

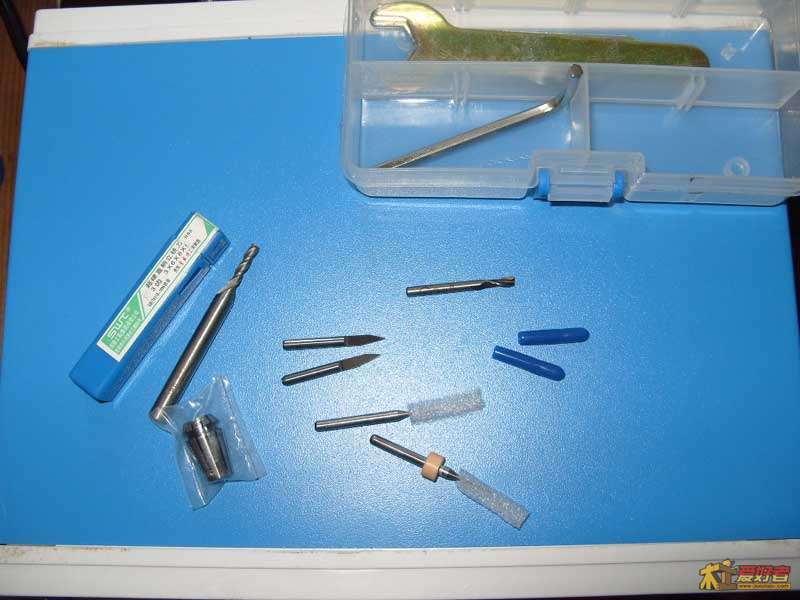

另外买了个6MM夹心和一把6MM铣刀，附送的3.175的刀具中有两个高速钻头，两个尖铣刀，还有个类似麻花钻的铣刀。

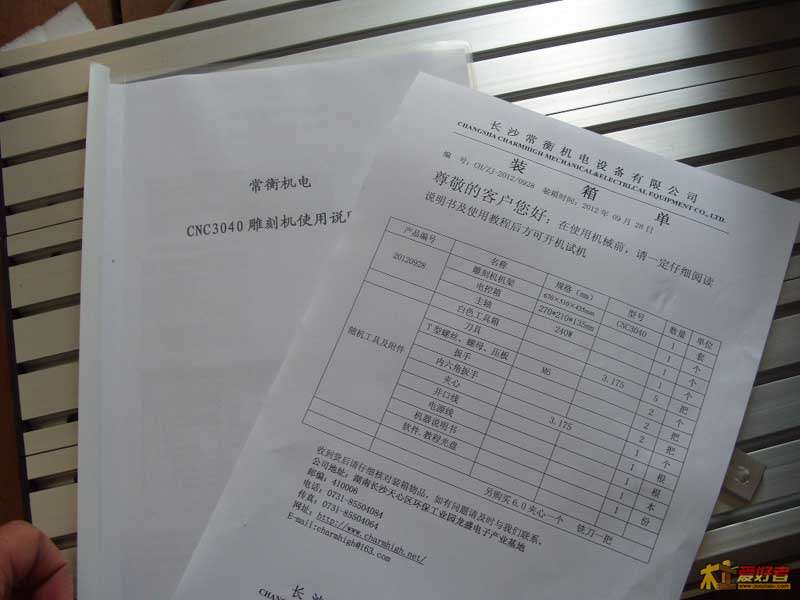

厂家信息和说明书，另外有张光盘，里面内容不多，看了半天，似懂非懂。
===========================================================================

商品描述如下：
CNC3040主要参数介绍：

【机械部分】

外形尺寸:670×510×435mm(长×宽×高)

工作台尺寸:600×360×15mm(长×宽×厚)

机架材料:整机全部为6061铝型材加工

有效行程:X轴300mm  Y轴400mm  Z轴50mm

最大工件厚度:≤80mm（Z轴底部与工作台间距）

滑动单元:Φ16光轴  Φ16光轴  Φ12光轴

传动单元:三轴1404全新T型丝杆,无间隙自润滑四氟螺母

【电控部分】

步进电机:全新57型2.8A二相步进电机

最大空行速度:3000mm/分钟

雕刻速度:50～3000mm/分钟

重复定位精度:≤0.03mm

主轴:DC110V 240W二手拆机直流伺服电机，超低噪音，高精度（径向跳动≤0.02mm）,ER11夹头，配3.175mm夹心一个

转速:0～8000转/分钟

冷却方式:风冷

直流驱动电源:AC110V～220V,400W

步进电机驱动:0～3.5A可调三轴驱动器（TB6560AHQ芯片，24V供电）2，4，8，16细分可设置，出厂为8细分

步进驱动电源:AC110V～220V，240W,输出DC24V10A

输入电压：AC220V(可定做AC110V)

其他配件:ER11拆卸扳手两个,雕刻刀具（平底尖刀）5把，M6T型螺母4个

光机净重:32Kg

全套重量:38Kg(含包装)

温馨提示：1)除主轴(进口机器拆下)外，其余为全新。

      2)可兼容Mach3/TYPE3/ArtCAM/文泰等多种CAD/CAM设计制作软件

      3)指令格式：G代码（tap,nc,ncc,text）

      4)用户需自配带并口电脑一台

全套包括：雕刻机一台，配套电控箱一台，工具盒包含(刀具5把，夹心一个，T型螺丝2个，T型螺母2个，压板2个，扳手2把)，并口数据线一根，电源线一根。用户只需自备电脑即可。全套备齐，到手即用。

注：主轴电机是美国产的二手伺服电机，噪音极低，精度好。

此价格不含税金、运费，不含软件和软件培训费用，软件请自行在网络上选择下载学习。
====================================================================
单机价格是3880元，本想买个水冷的主轴，可惜超预算了，滚珠丝杆比T型丝杆好在哪里？哪些刀具要备，烦请告知，谢谢。

欣宇电脑 · 发表于 2012-10-4 15:53:22

高档机械啊。用来做木工的只有做浮雕感觉合适……。

木头脑 · 发表于 2012-10-4 16:42:51

滚珠丝杆就是精度好，其他的是没得比的

神经兮兮的偶 · 发表于 2012-10-4 16:47:32

cnc 貌似是自动化,,的意思吧
雕刻机感情很复杂，不感冒。凑个热闹纯支持
另外，几个钱啊忒烧钱吧还烧脑细胞

qinho2000 · 发表于 2012-10-4 17:04:28

神经兮兮的偶发表于 2012-10-4 16:47
cnc 貌似是自动化,,的意思吧
雕刻机感情很复杂，不感冒。凑个热闹纯支持
另外，几个钱啊忒烧钱吧还 ...

兄弟吃不到葡萄，眼红啦

qf8901 · 发表于 2012-10-4 17:04:40

楼主肯定是有钱银啊！羡慕ing...

低调哥1966 · 发表于 2012-10-4 17:26:27

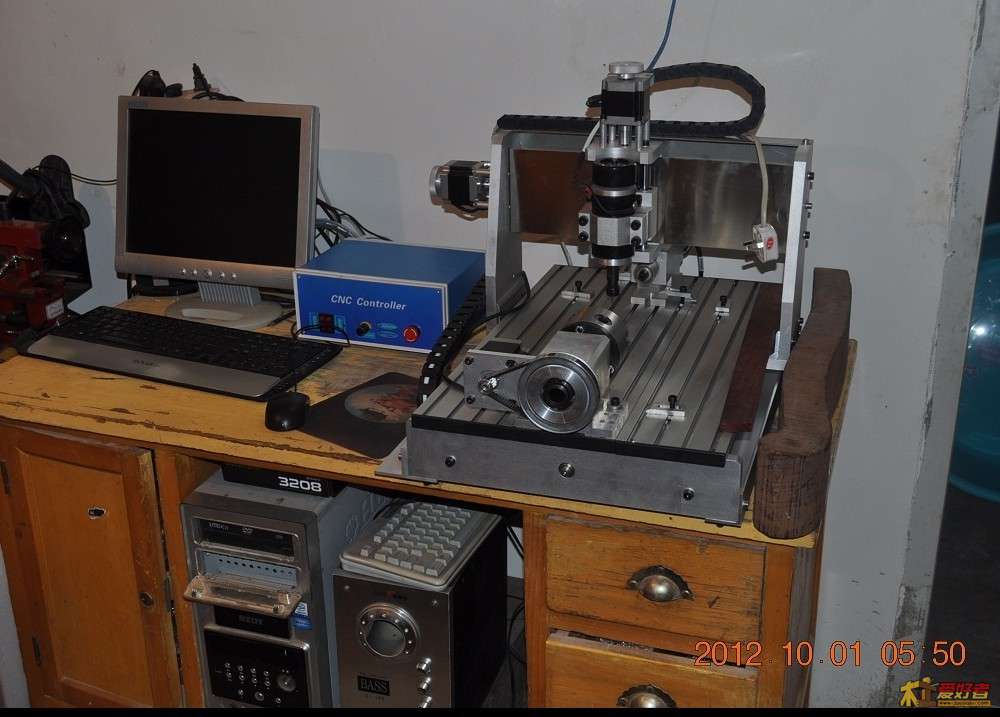

本人一个月前就买好，一直摆放在家里，电脑也安装好了，就是不会！一堆废铝很郁闷啊！

西蜀印痴 · 发表于 2012-10-4 17:42:36

好设备啊，等着出好作品！！！！！！

严丝合缝 · 发表于 2012-10-4 17:54:03

7楼的出吗？啊。。。运费恐怕不少

moneysamdy · 发表于 2012-10-4 18:11:12

这款机器看上去很好。

龙月之珠 · 发表于 2012-10-4 18:19:49

本帖最后由龙月之珠于 2012-10-4 18:21 编辑

有机就是好慢慢学吧期待楼主出精品:victory:

fd001 · 发表于 2012-10-4 18:45:35

半价出给我研究研究吧

偷闲居士 · 发表于 2012-10-4 18:51:11

网上和论坛找找雕刻机操作教程,简单过程是用ARTCAM、文泰、精雕等软件先画图出刀路文件，然后把文件导入操作机器的电脑里，用MACH3或者维宏等软件控制机器加工，具体得先学一下做刀路和控制机器的软件，也得看你是哪种软件。

偷闲居士 · 发表于 2012-10-4 18:52:12

fd001 发表于 2012-10-4 18:45
半价出给我研究研究吧

应该先让卖家给你设置一下控制软件的。

tcl2010 · 发表于 2012-10-4 18:57:38

梦寐以求的东西，羡慕嫉妒恨兴奋激动爱
