做一个靠墙折叠木工桌【完成】

滂沱大雨 · 发表于 2012-9-30 15:56:29

本帖最后由滂沱大雨于 2012-10-29 19:59 编辑

说来惭愧，玩木头两年了，还没有一张正经的木工桌，这也太不专业了！
今天中秋节，是个有纪念意义的日子，那就从今天开始，做一个正二八三经的木工桌，来告别无桌的历史……

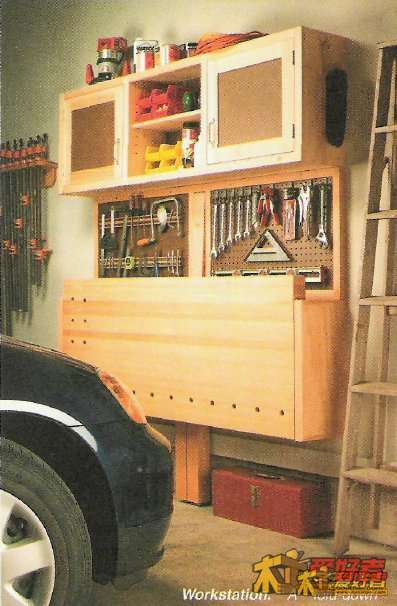

之所以要靠墙折叠，是担心迟早有一天物业大人会把我的车子赶进车库，如果木工桌是固定的，再加上我的带锯压刨什么的，非把车库撑烂不可。
秉承一贯偷工减料的传统，这一次也要在保证结实的前下，开动脑筋，把偷工减料做到极致。同时祭起省/钱/大/法，自制一把主台钳……

本楼层只能算作战前动员，今天中午也只是刚刚扛回几根木头，一切还都只在臆想中，让我用实际行动来给自己交上一份满意的答卷吧……

滂沱大雨 · 发表于 2012-9-30 15:57:55

本帖最后由滂沱大雨于 2012-9-30 19:25 编辑

感谢弟兄们顶贴。
下午干了一会，这就上片片……

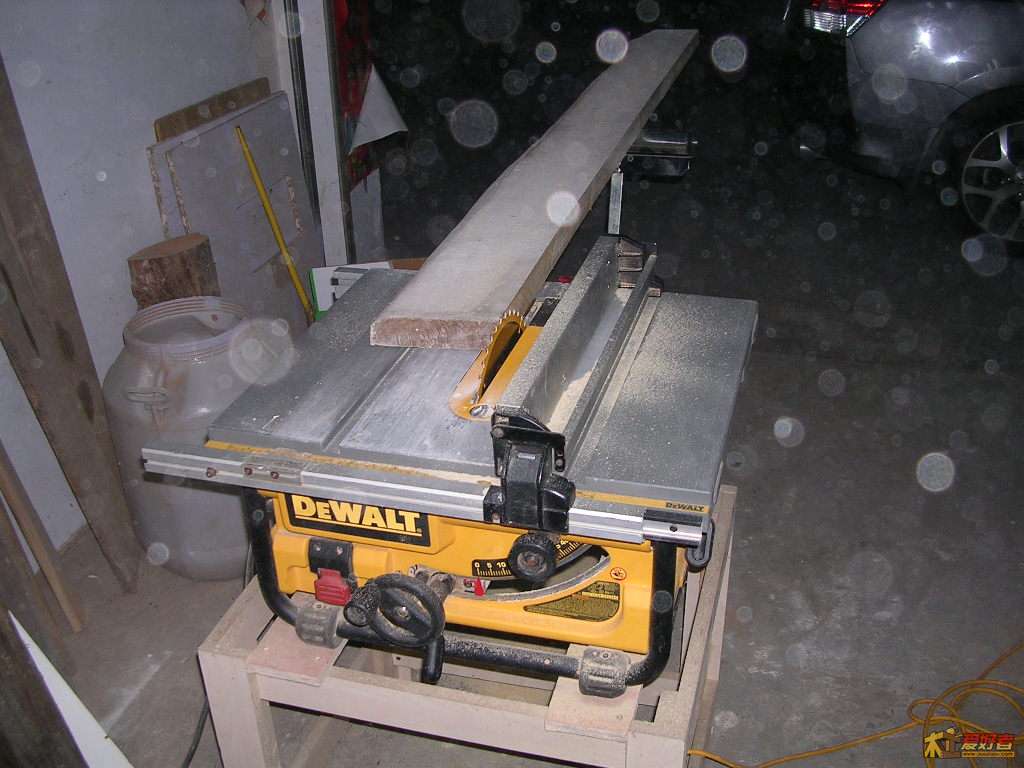

拉开架势，开料。

开的是桌面的四围边框，高度70mm。

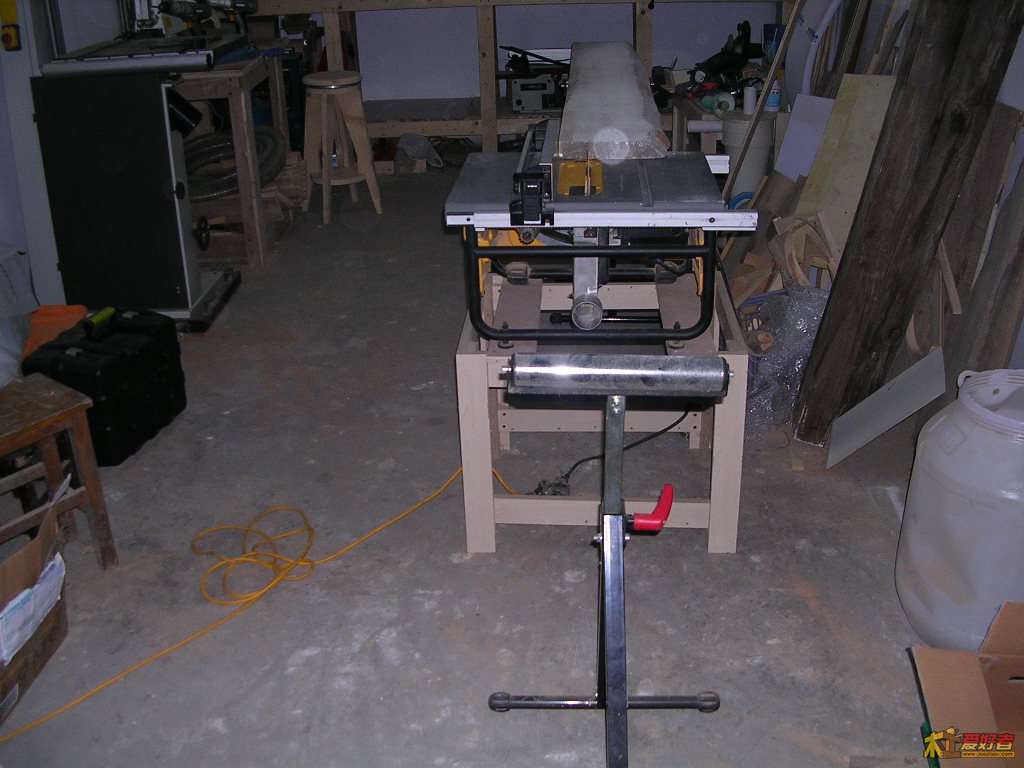

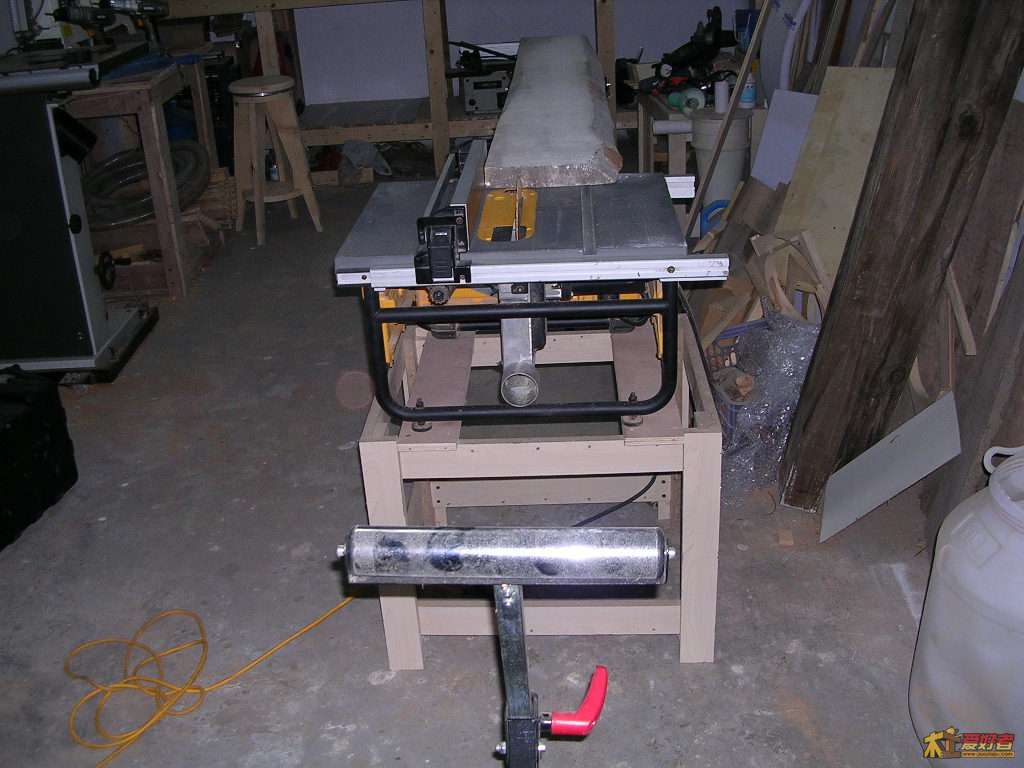

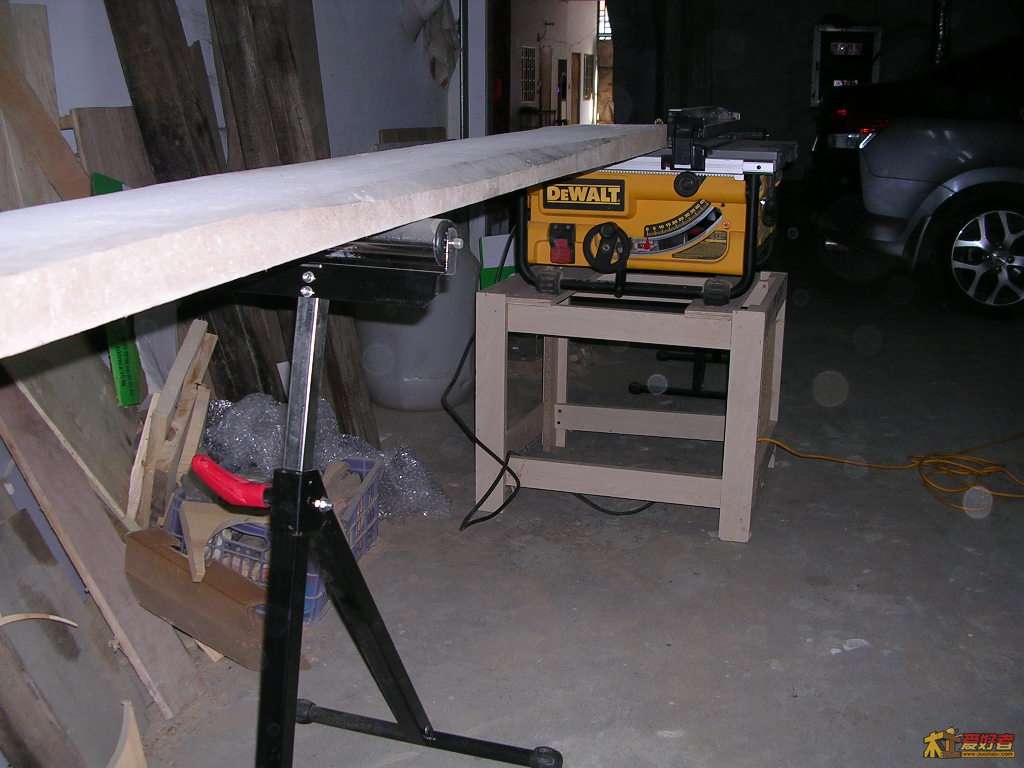

还别说，这种输料辊还真方便，收纳起来也不占多少地方。

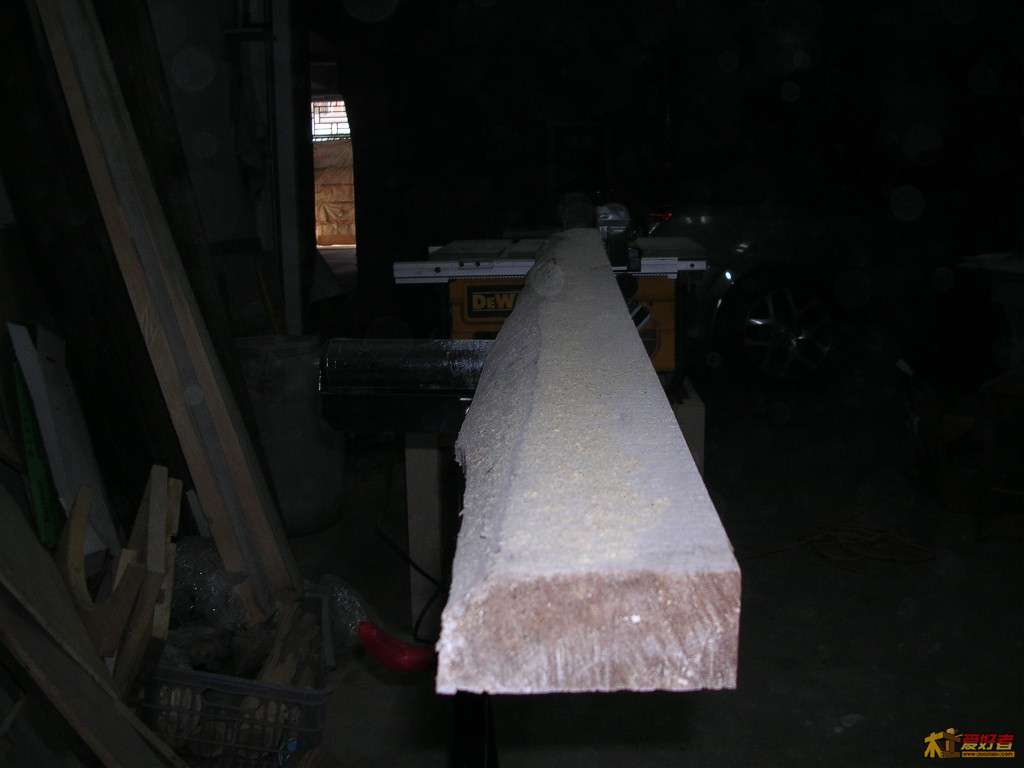

一推而过。镜头有些落灰了……

最后一条

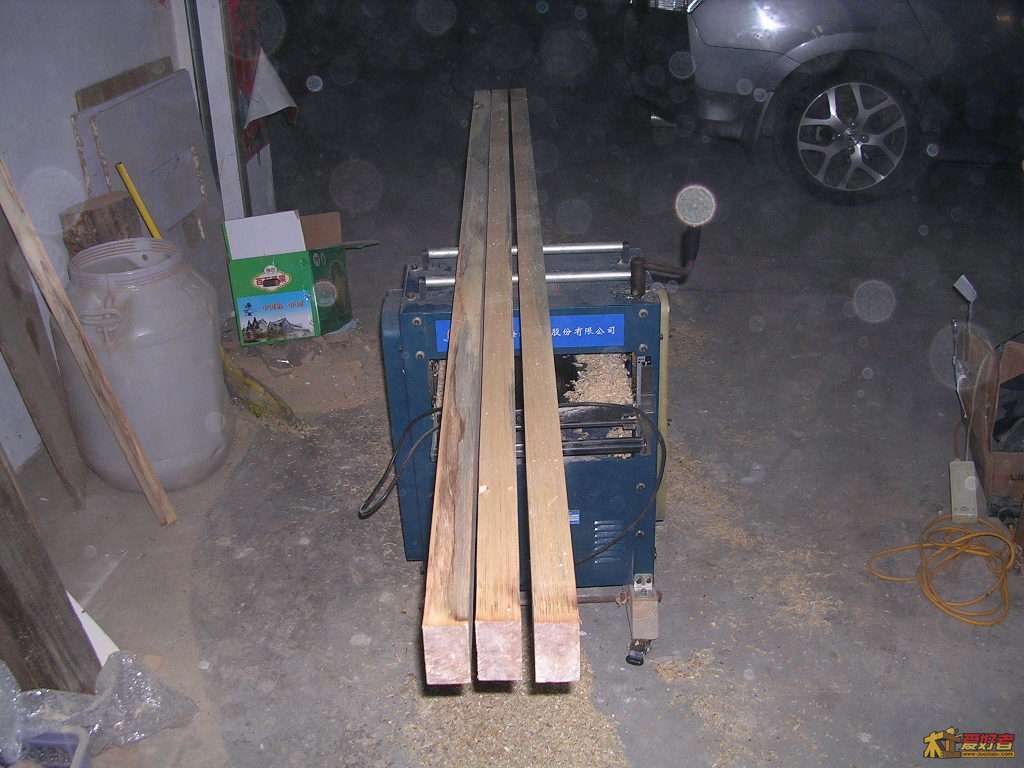

过压刨。心疼木头大致刨光刨平即可，不想刨掉太多。木工桌这东西没有必要那么精细。

用斜切锯截成2根1500mm的和2根600mm的。
特意重新调整了斜切锯，保证截出的端面与料身垂直，为后续手工燕尾榫的精度打好基础。

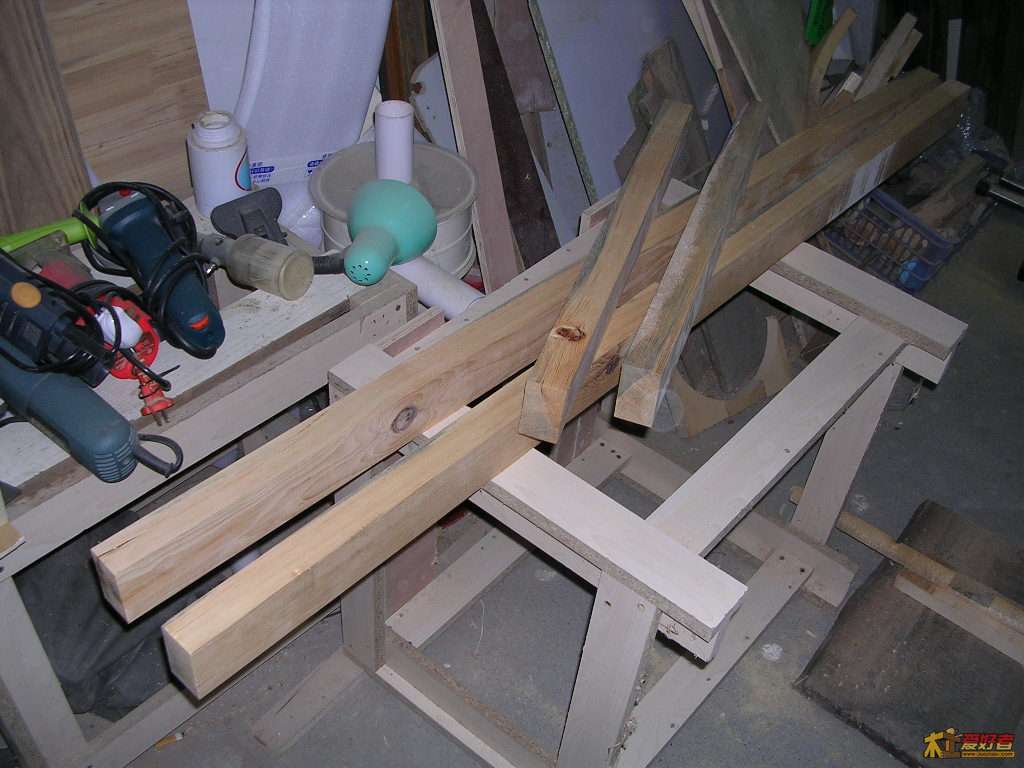

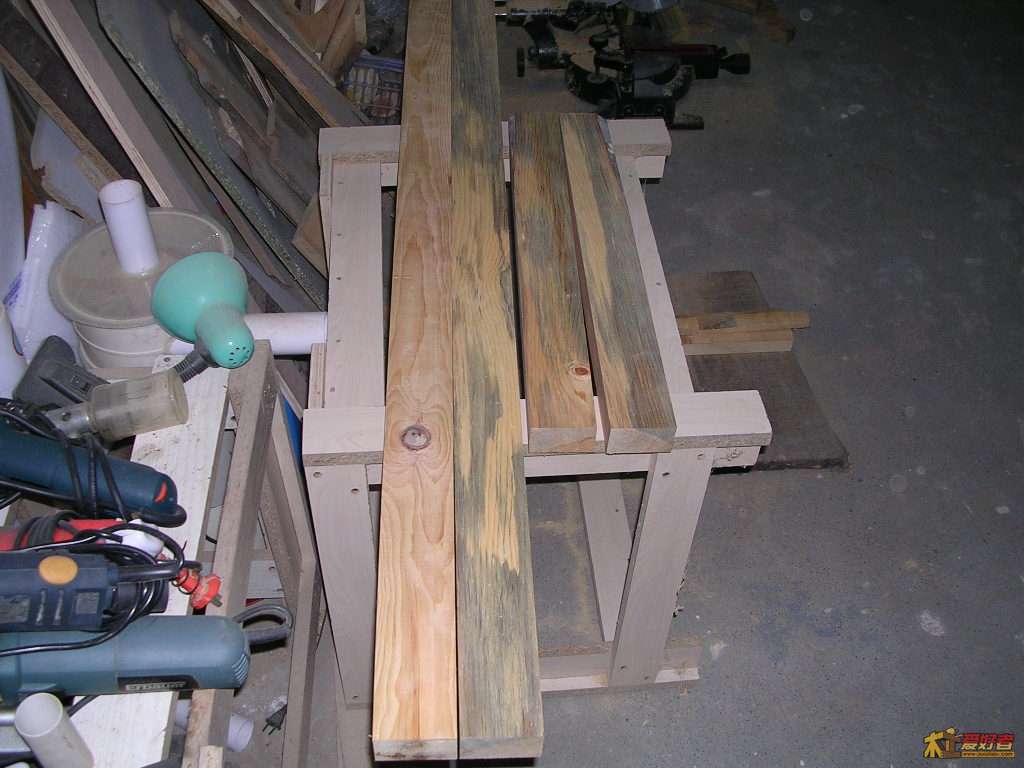

4根料全貌。

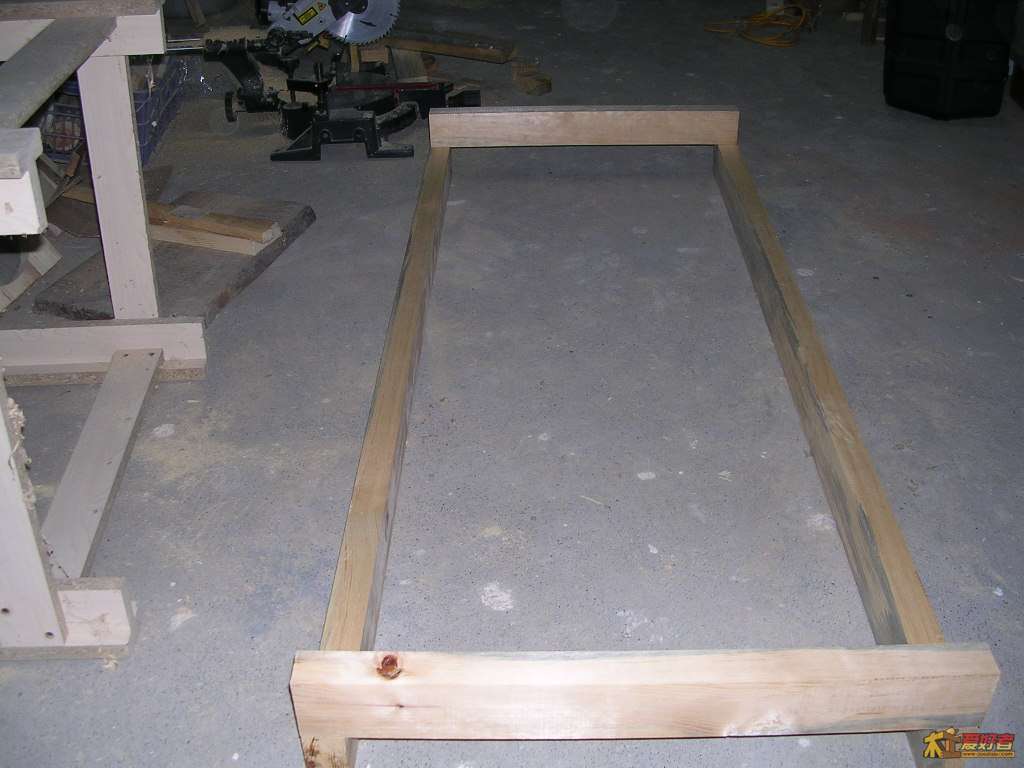

桌面大小就是这样。

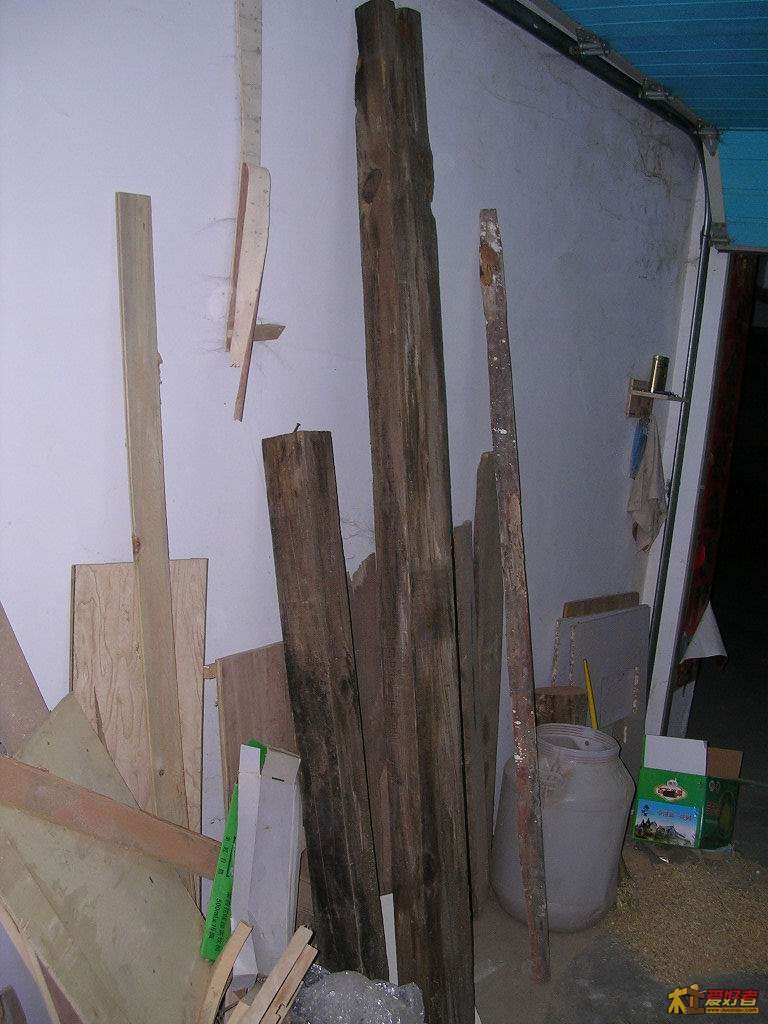

黑不溜秋的两根料是做桌腿用的，大设备的包装木，没有桌面边框用的料硬。

今天就到这里吧。
老婆到长春看女儿去了，我一个人在家提前体验空巢老人的感觉——极度自由，又有点寂寞……
还好，我有木工陪伴。

滂沱大雨 · 发表于 2012-9-30 15:58:10

本帖最后由滂沱大雨于 2012-10-2 22:46 编辑

今晚的活儿，用一句话概括叫做——手工燕尾榫，真没有想象的容易！

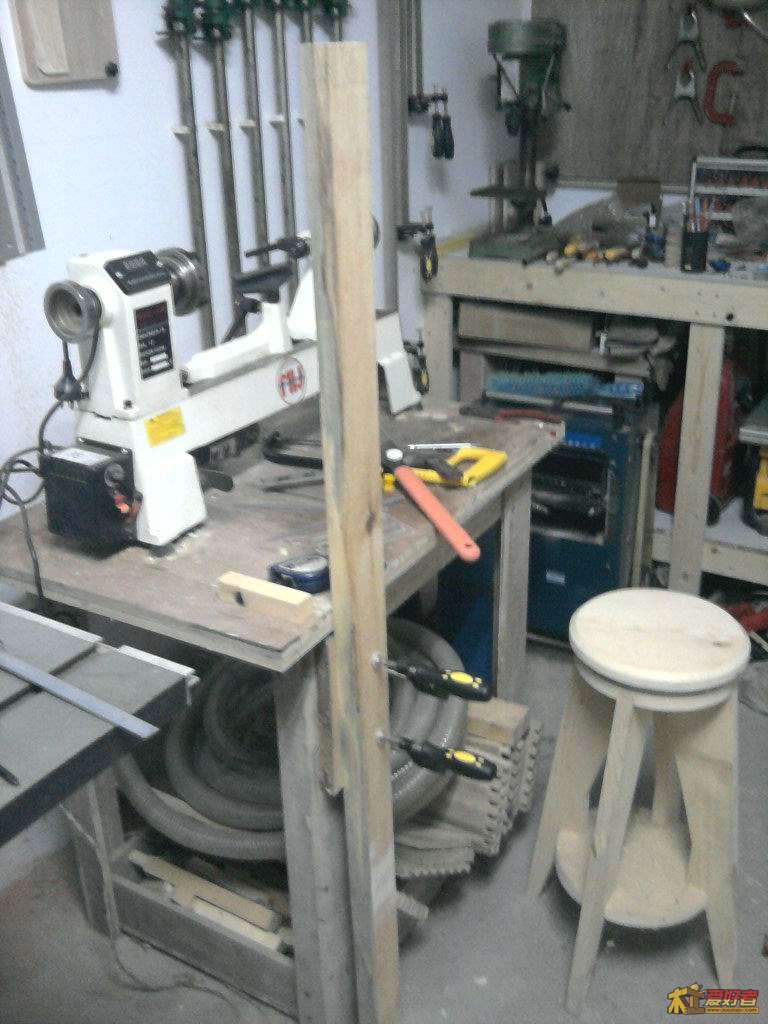

没有木工桌，让正在制作木工桌的我更加体会到木工桌对手工活儿的重要性。无奈的夹持

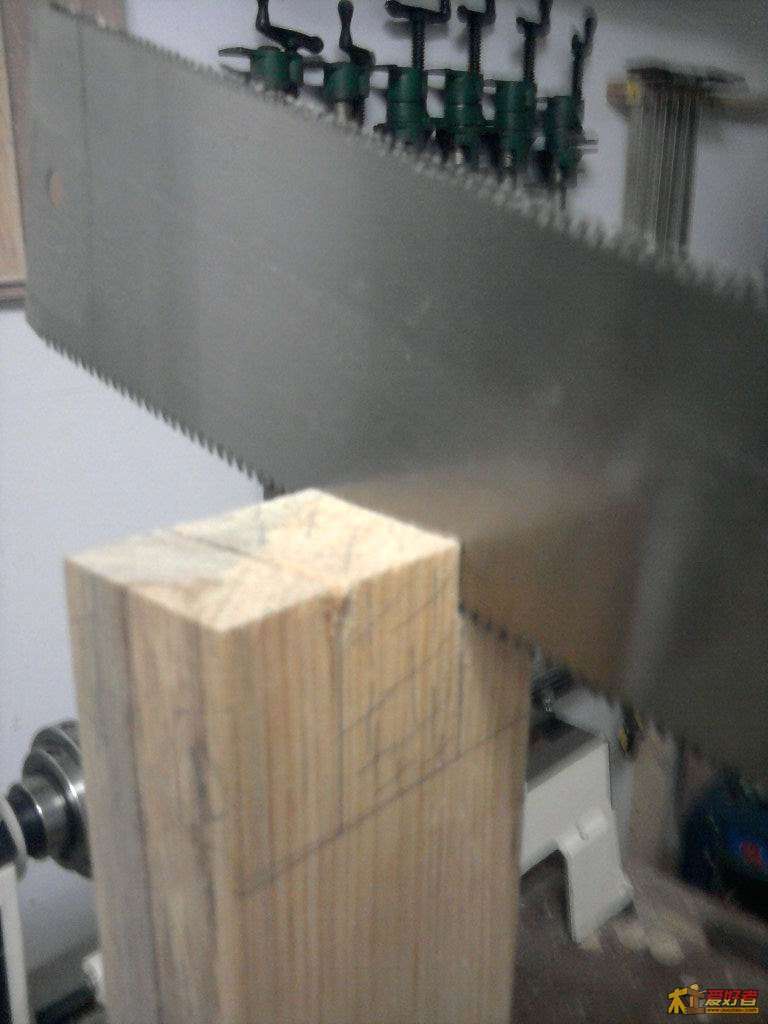

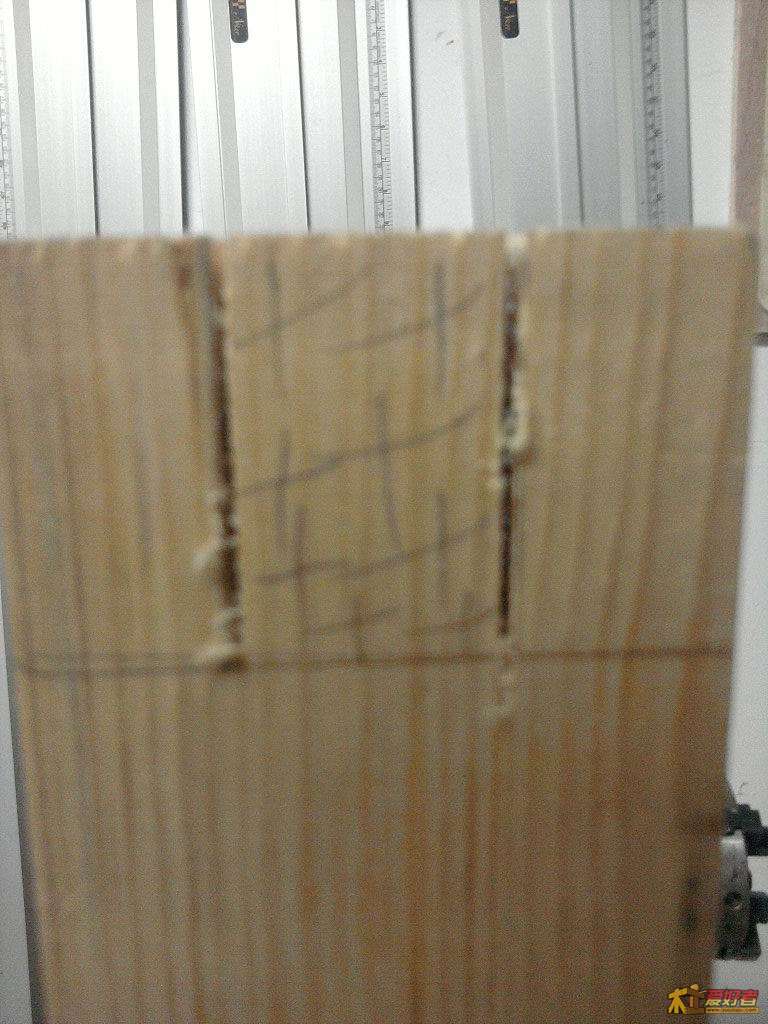

纵切锯对付燕尾榫头的切割很爽，不需下压，锯子轻轻搭在上面，来回拉动就行了。

只是要照顾到三个面都贴着线走锯，这功夫藏不得拙，练得少肯定露馅儿。

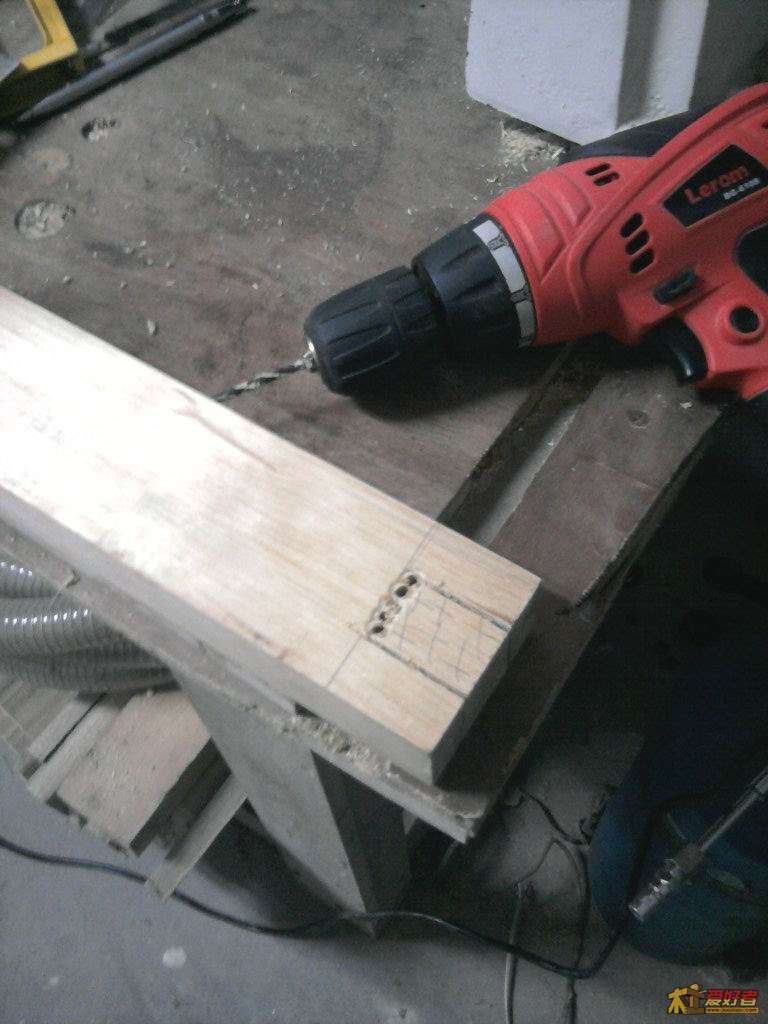

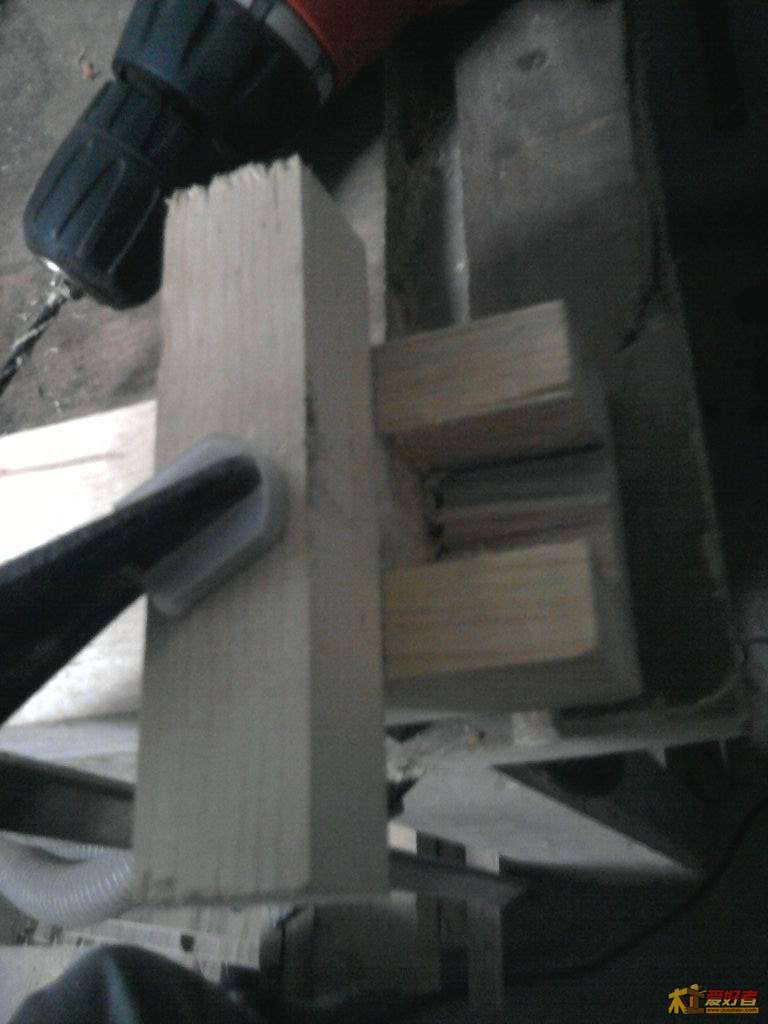

一个省力的办法，拿凿子剔之前先用手钻破坏一下。

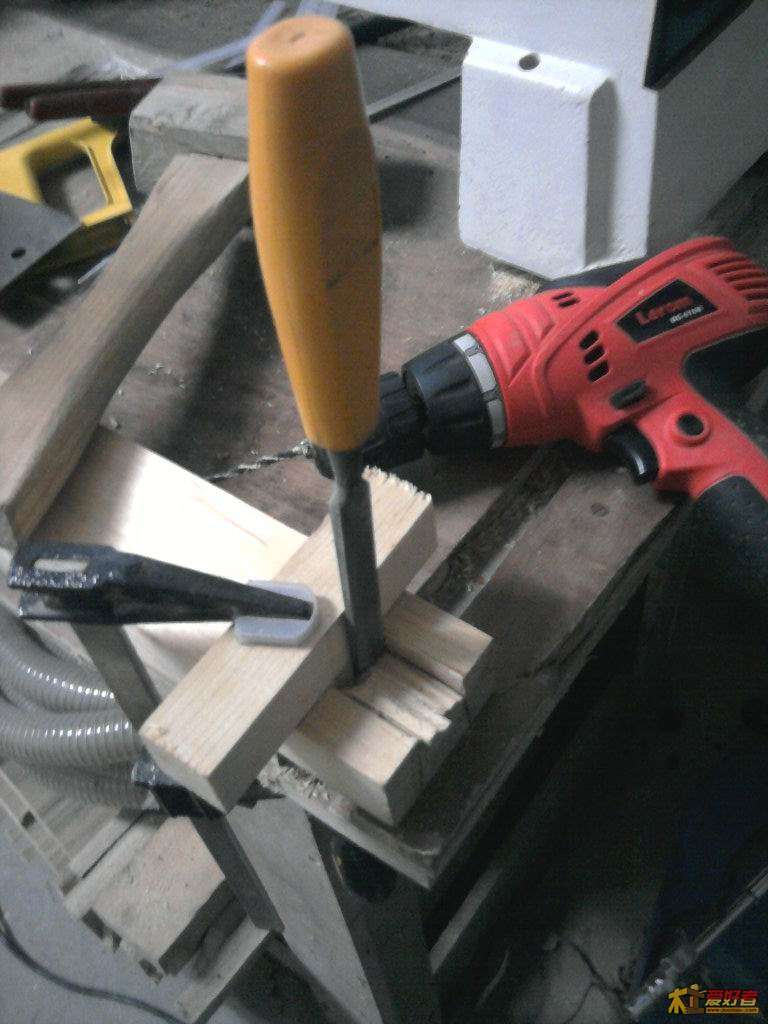

用一小段木方做靠山，凿子贴着木方剔，这样断面才规矩。

不要从一个方向凿透，那样对面的边会很毛。大约剩1cm厚的时候反过来凿。

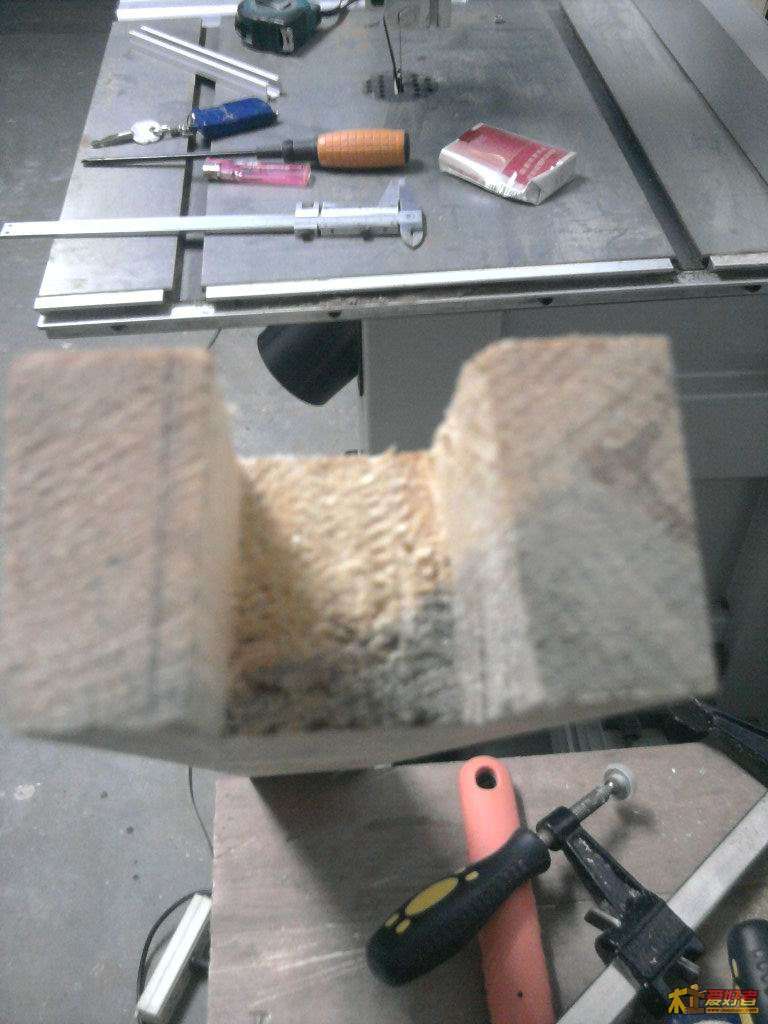

完成“卯”。样子很粗糙啊……

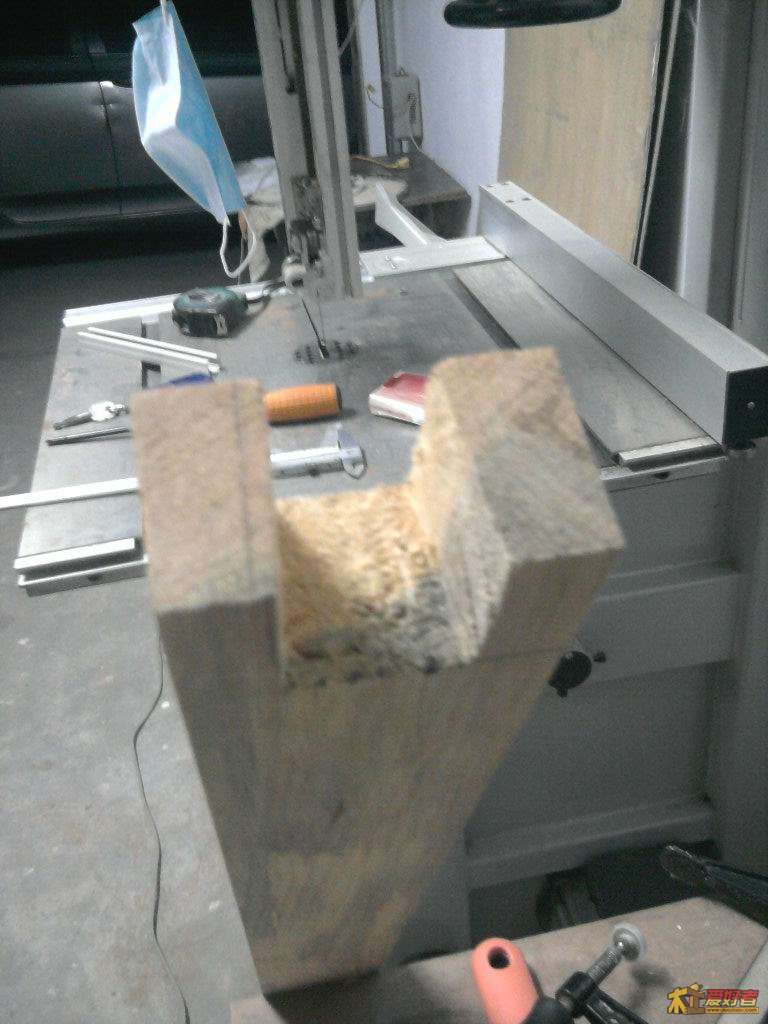

特写。没想到我的手工处女卯是这个样子的，有些失望……

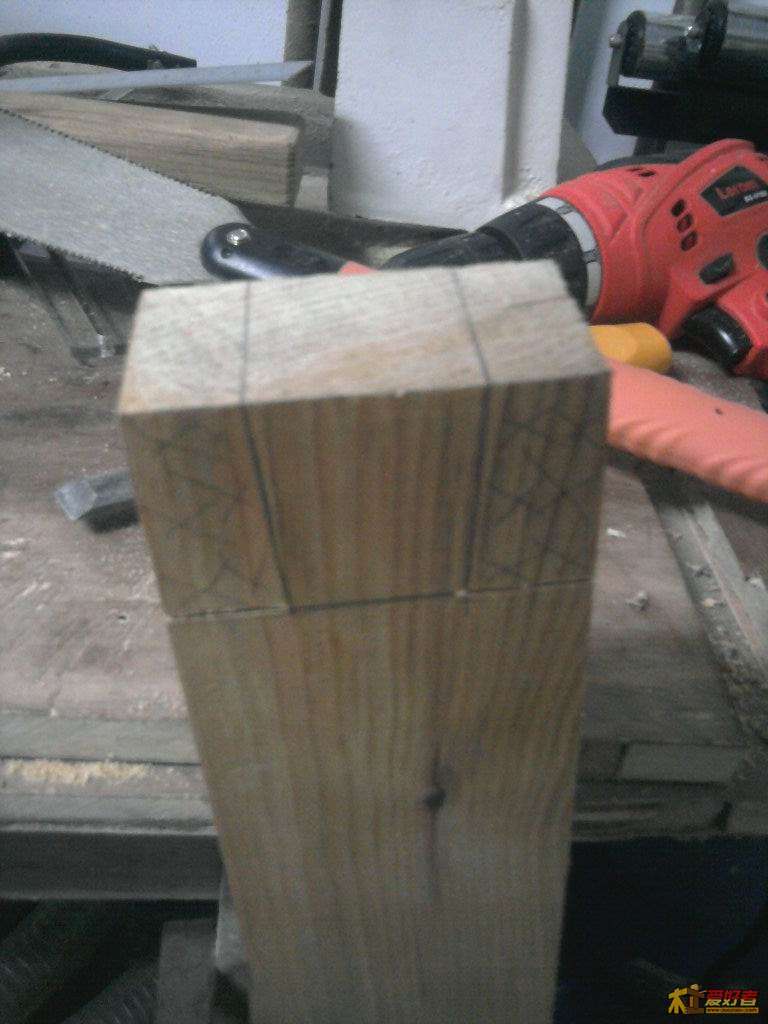

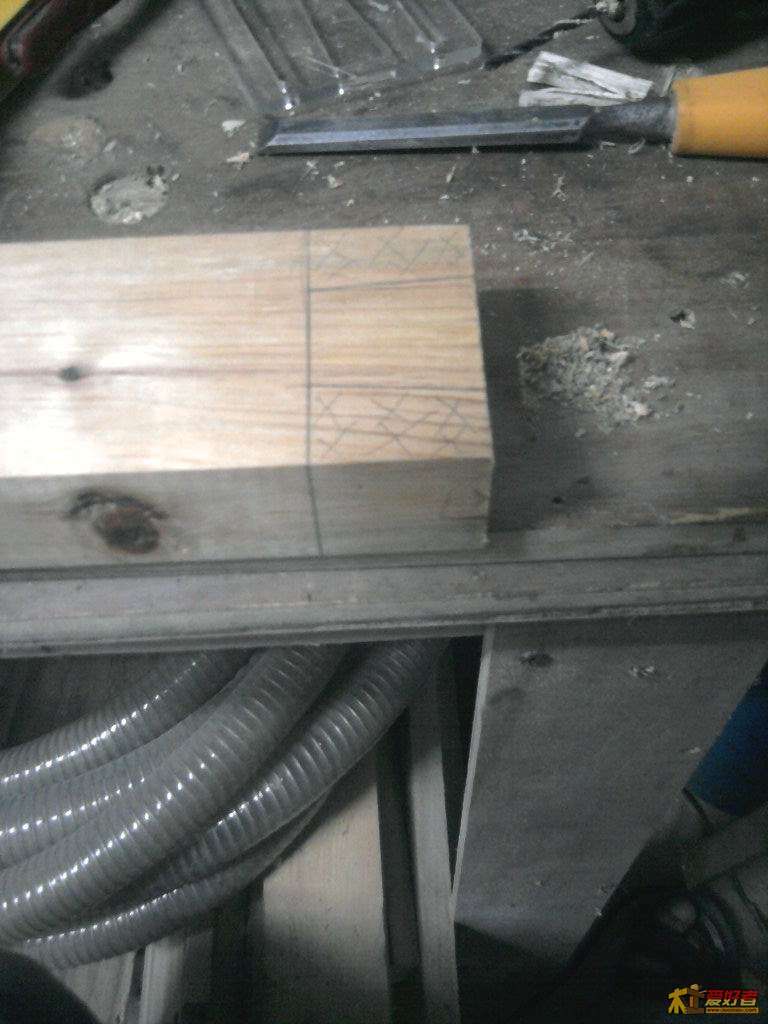

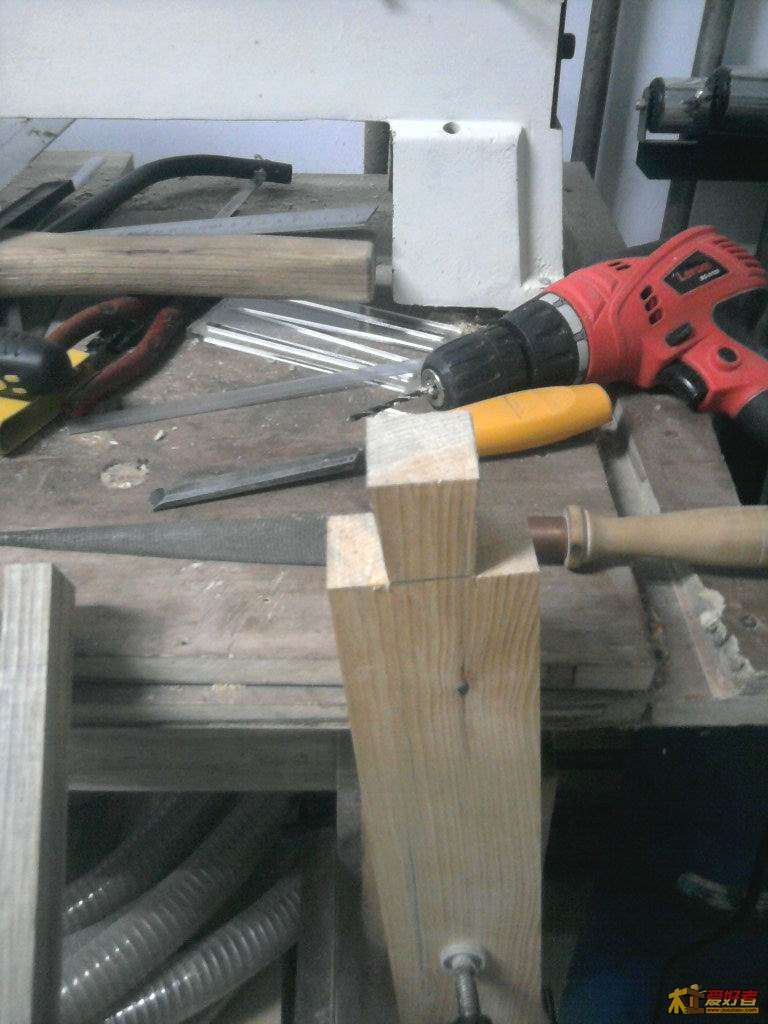

制作榫，画线。

仍用纵切锯

燕尾榫头

时装的效果。离我想象中的严丝合缝有差距啊。

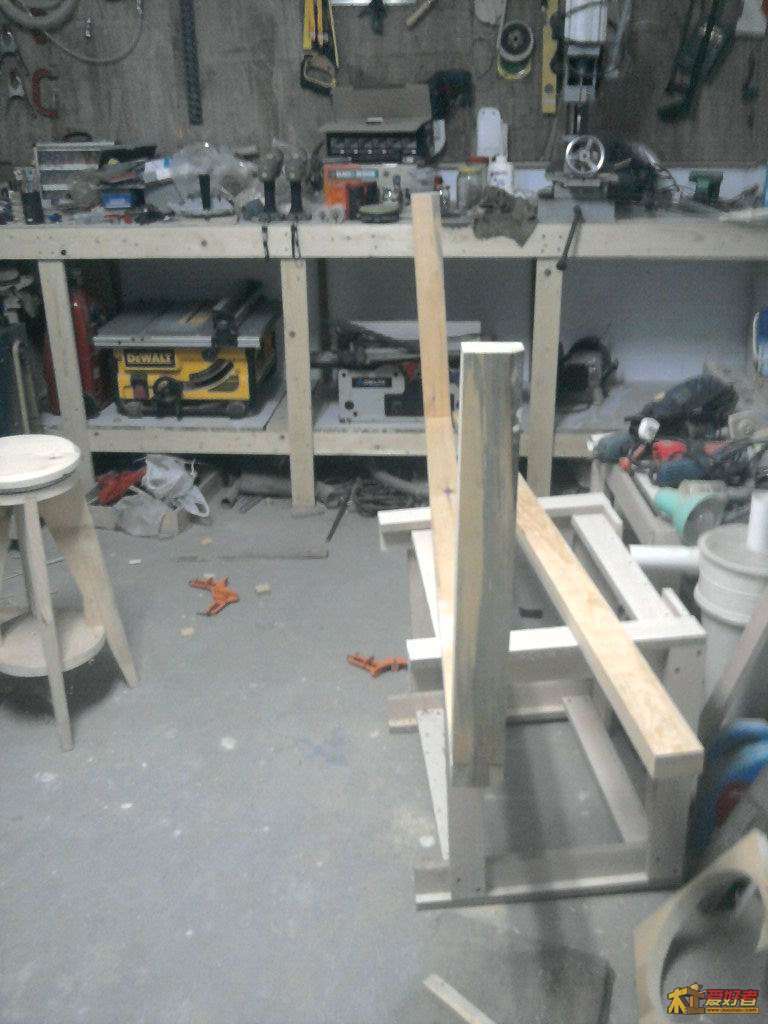

完成两对榫卯后拼装，竟然有些拧了，我日！

榫卯做得比较紧，应该还有矫正的余地。正式组装时再矫正吧。
手工活儿是最不留情面的，它不管你是不是超级鲁班，若果你的水平只是学徒，它立马把你打回原形……

滂沱大雨 · 发表于 2012-9-30 15:58:25

本帖最后由滂沱大雨于 2012-10-5 22:53 编辑

上午买来黑板子，晚上把桌面基本完成。
这种板子14mm厚，75元一块。三层粘起来，牢固程度并不比实木差，成本去能降低不少，而且表面经过处理，有一定的防潮作用。
除木工桌用去1500X600三块，剩下的恰好够做我工具柜底下四个大抽屉的底板。呵呵，这也叫统筹学吧……
不罗嗦了，上片片，汇报进度。

矫正扭曲的边框。没有装配工作台是痛苦的，组装时个别连接需要调校，装配工作台提供了一个基准，使得调校的量有据可依。木办法，只好在平刨底座上放上一块大板子冒充一下。

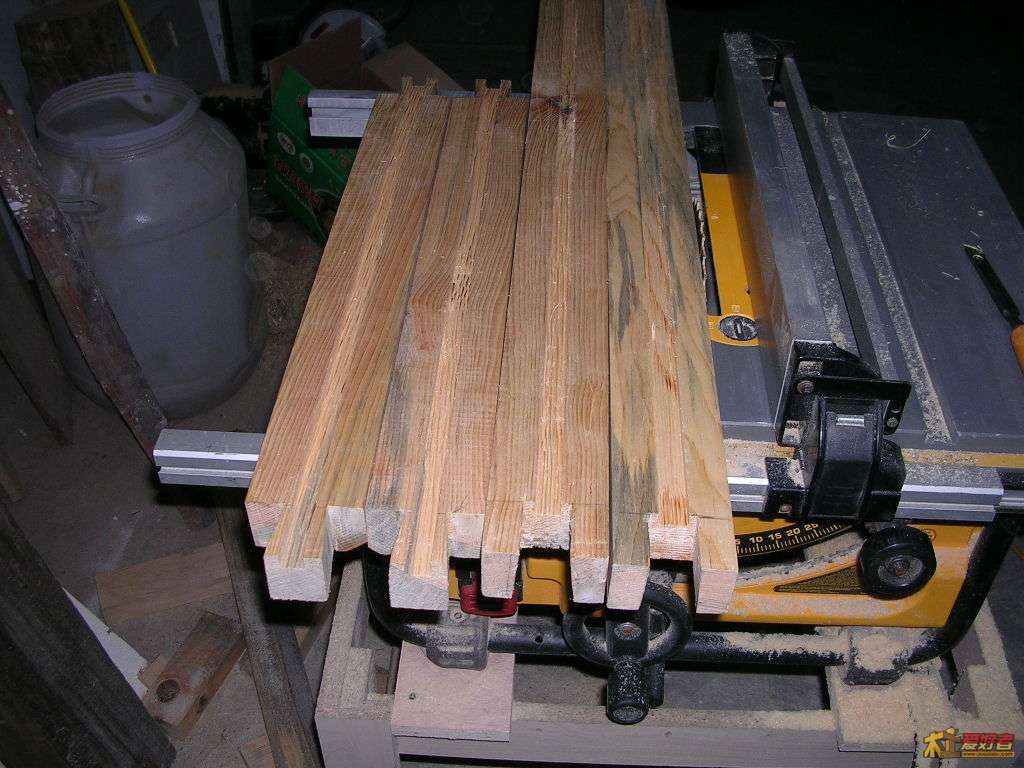

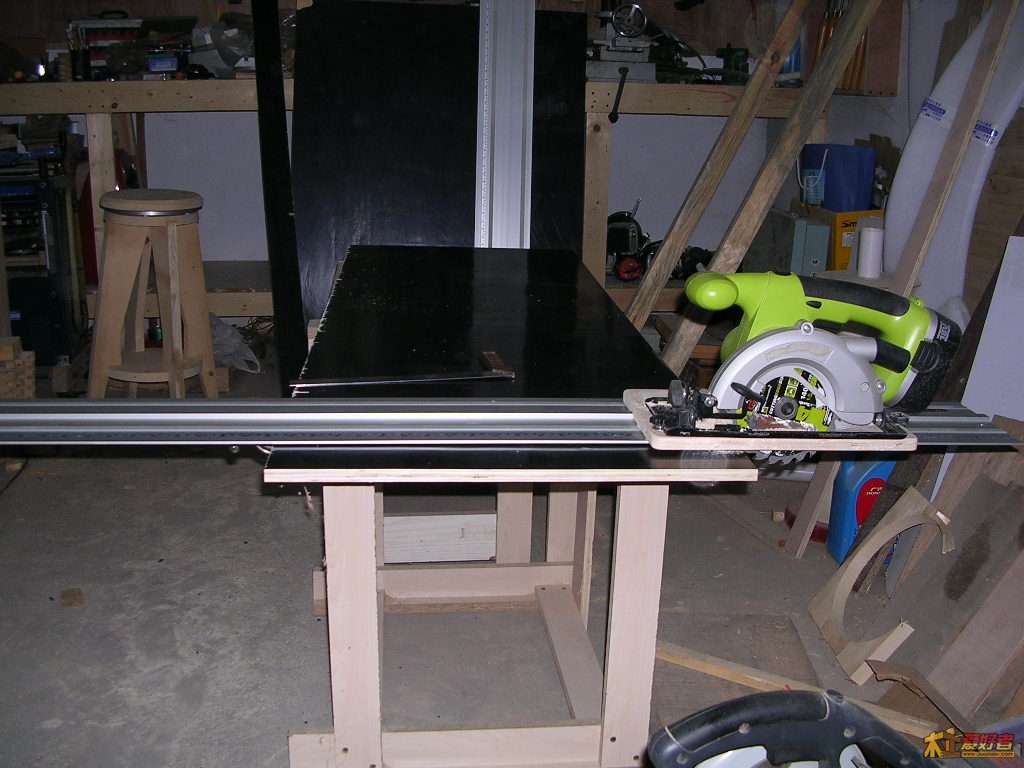

用吴新导轨切割三块面板芯，最下面的一块要比上面的两块周边大1cm，多出来的1cm卡进边框上的槽子里，这样就不用再浪费饼干榫连接了，也比饼干榫更结实。

边框开槽。

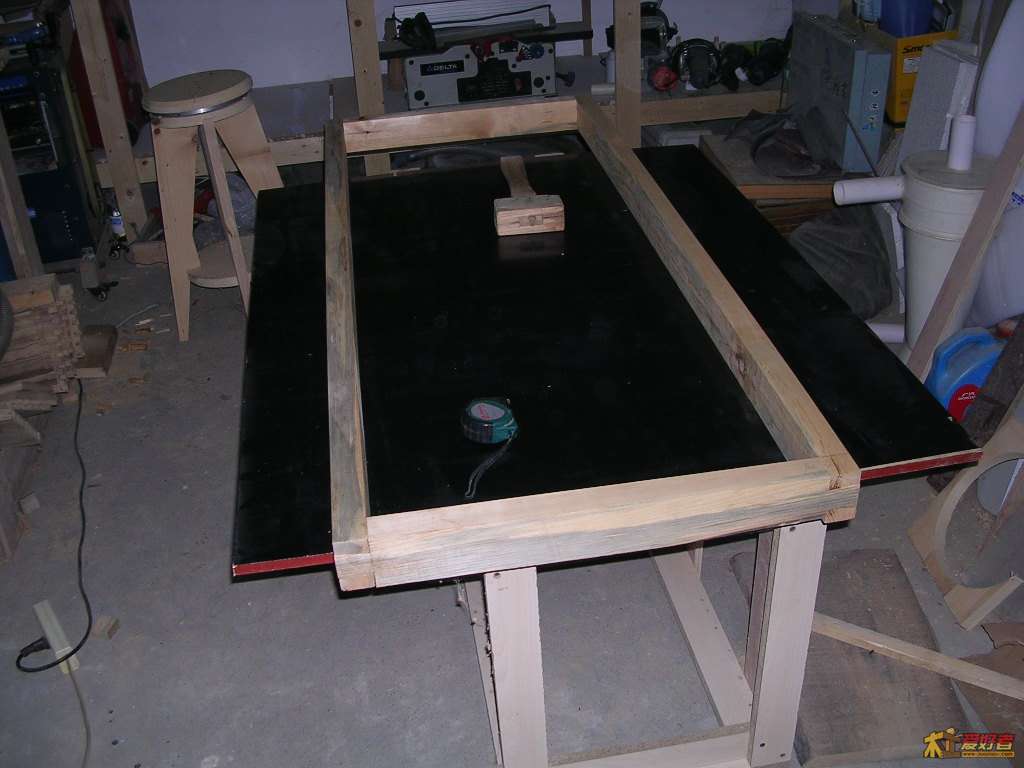

装上板子试一试。

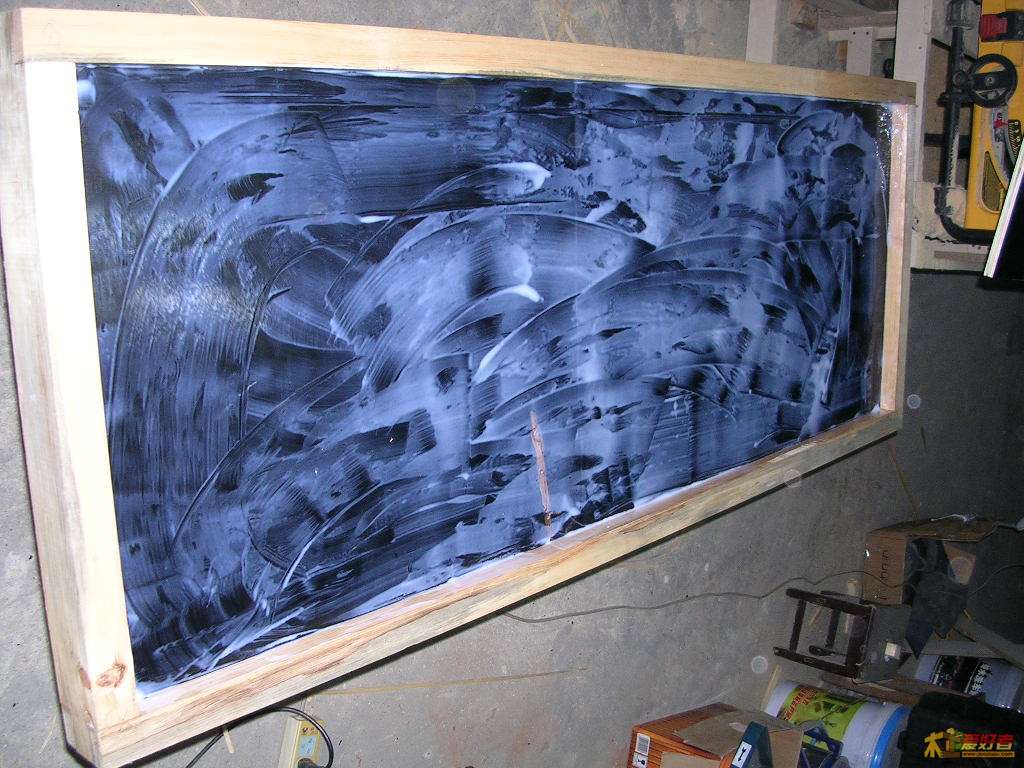

抹胶，包括三层半之间、槽子里和燕尾榫都要抹。

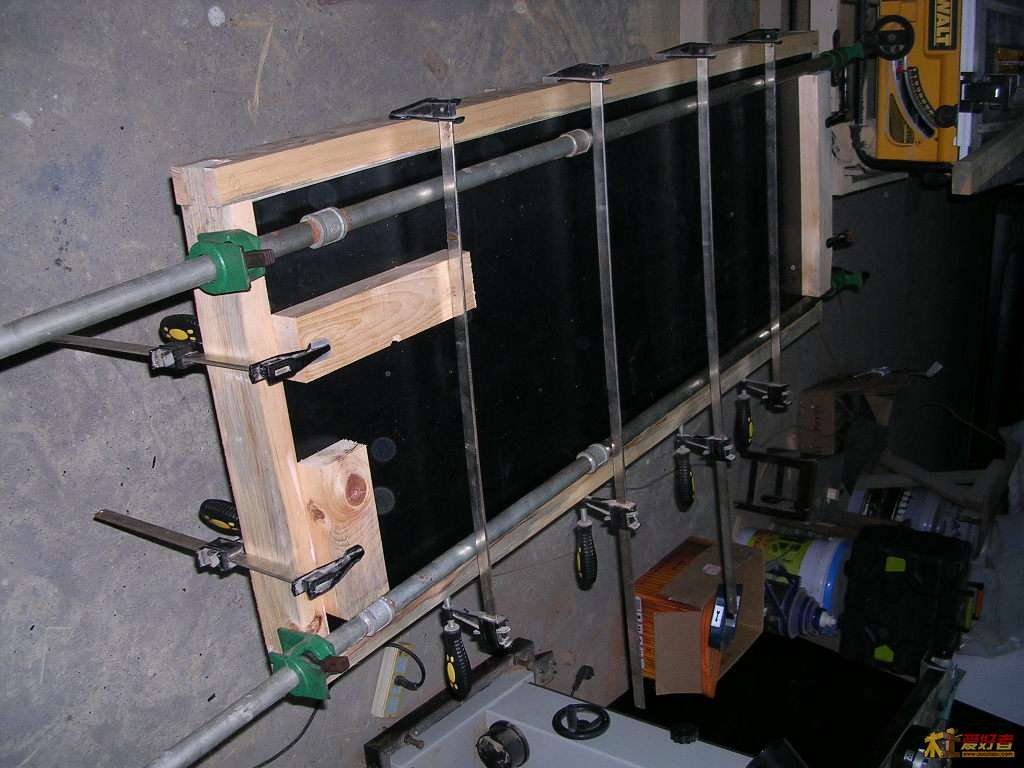

夹子总动员。

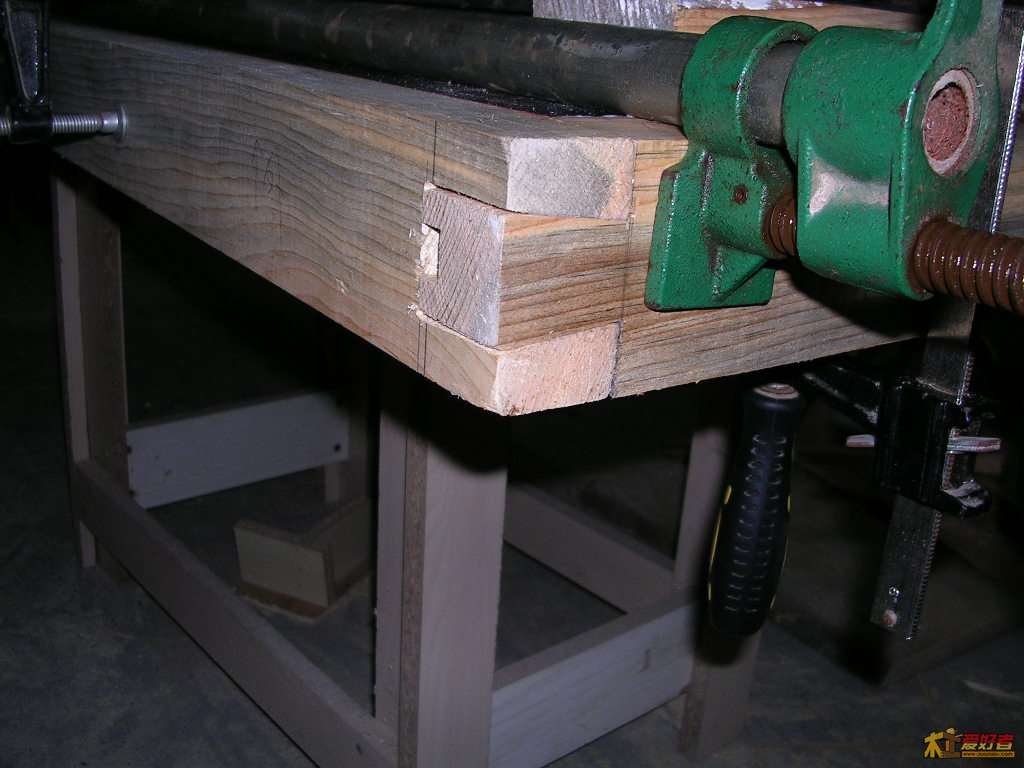

矫正扭曲改变了一些燕尾榫的角度，似的缝隙加大。
唉，水平不到家啊，想做到严丝合缝咋就那么难呢……

明天如果还有时间，就一边等胶干，一边用带锯开腿架的料。

滂沱大雨 · 发表于 2012-9-30 15:58:45

本帖最后由滂沱大雨于 2012-10-29 20:00 编辑

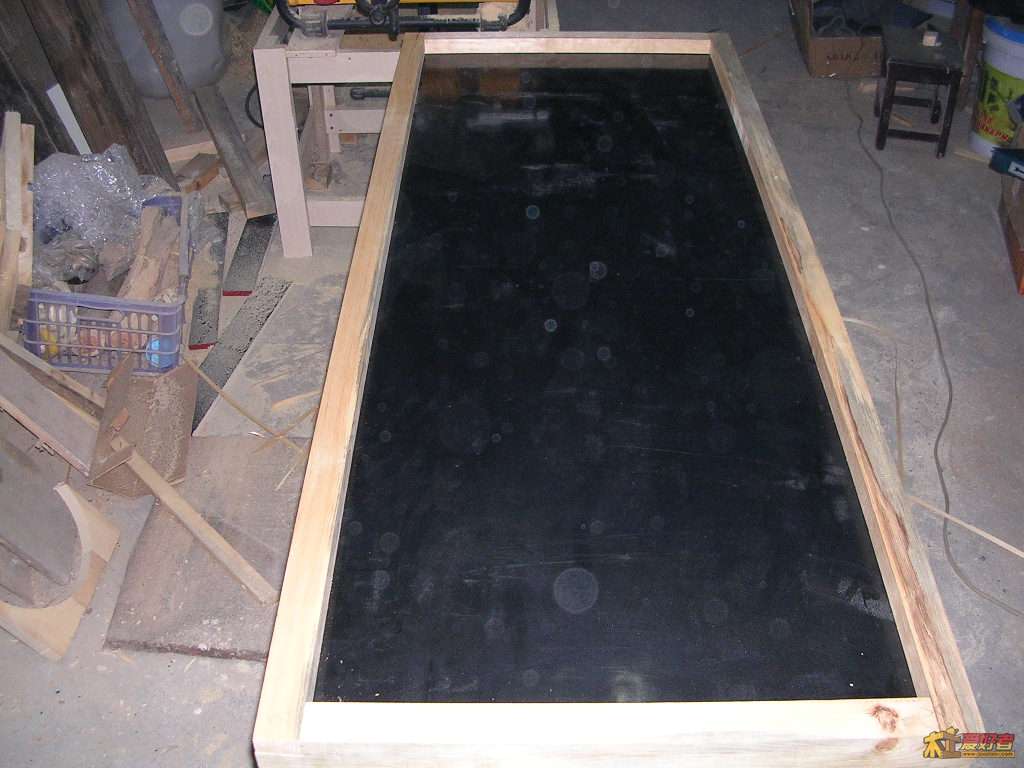

桌面已做好

腿架开料的帖子见http://www.zuojiaju.com/thread-159695-1-1.html

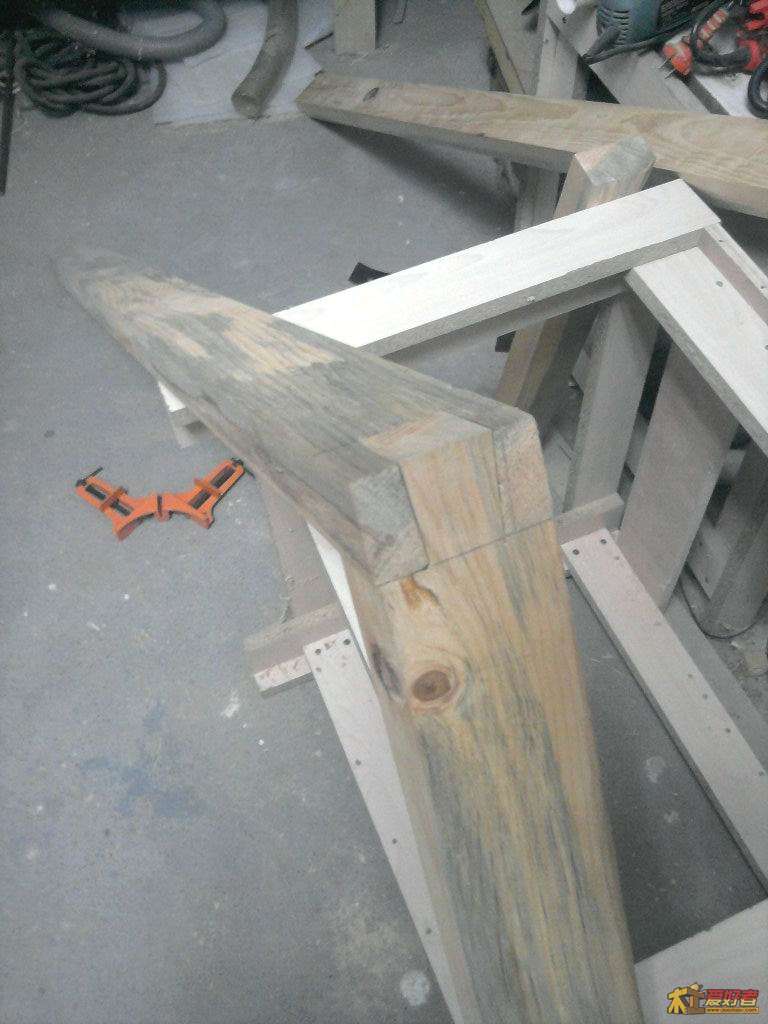

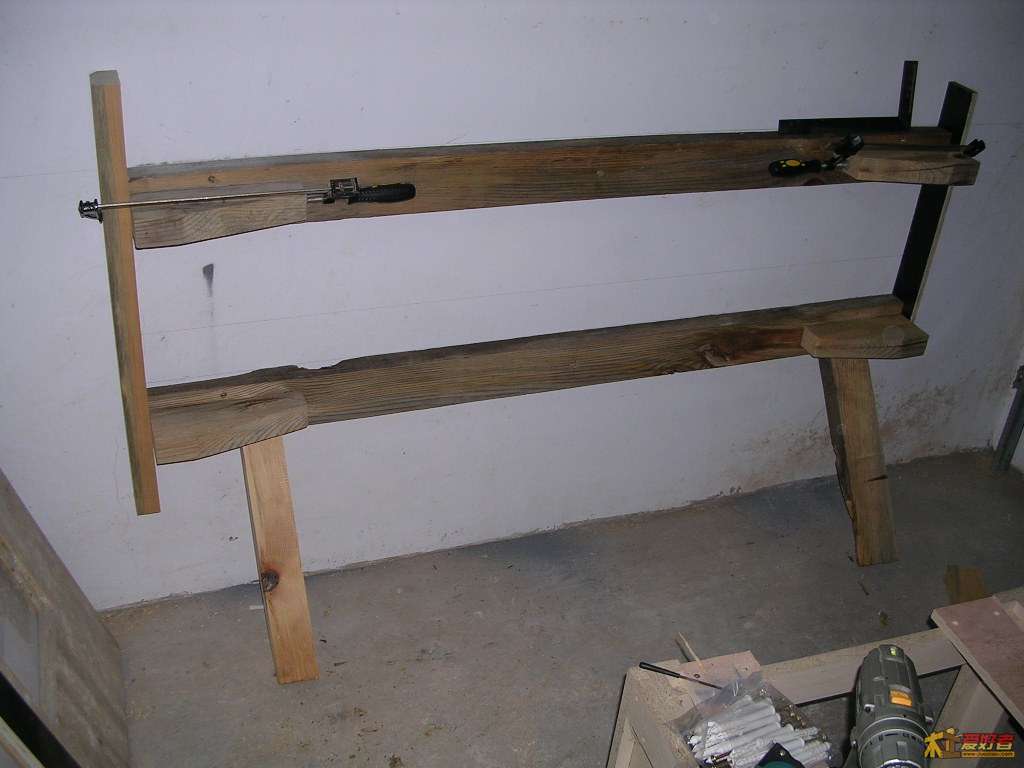

部分腿架也已经做好。今晚做了一些固定工作。

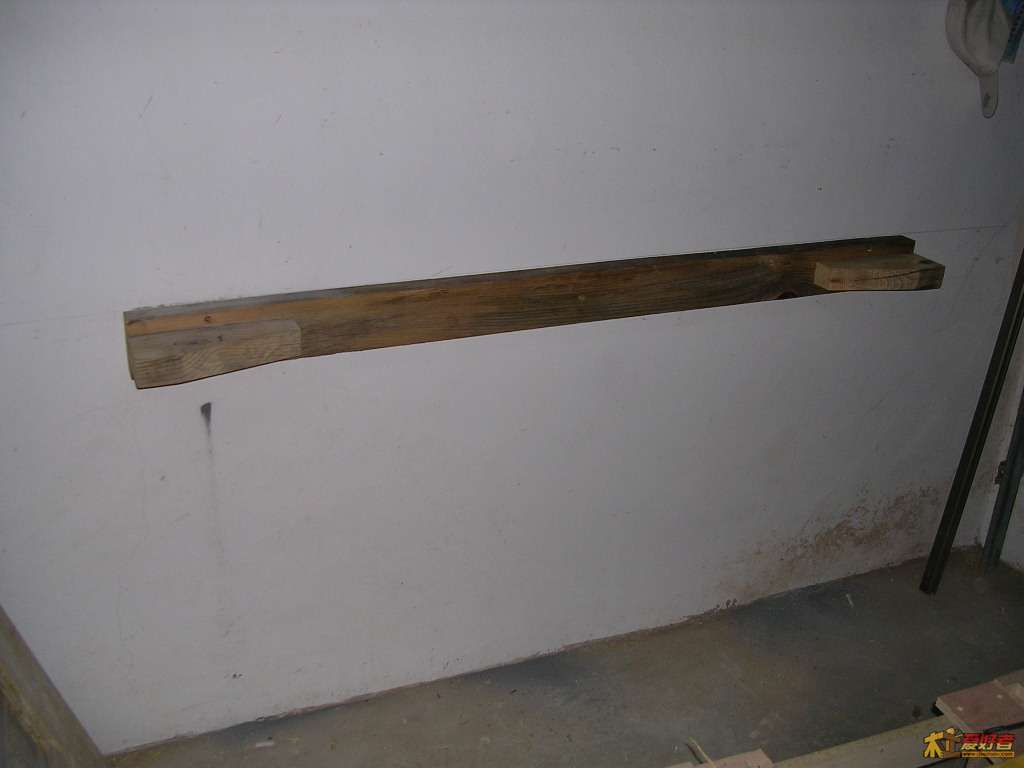

本该用塑料管灌水找平，但找不到帮手，一个人用水平尺找平了，可能会有微笑的误差。

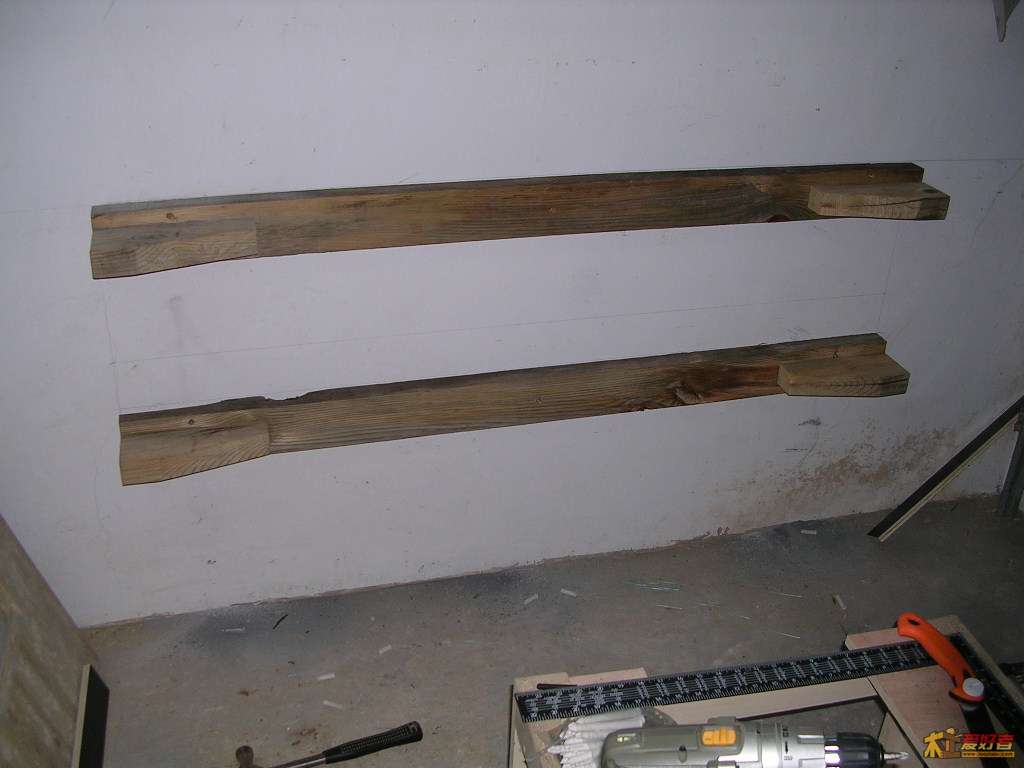

两根横木不但要平行，两端对齐也不能有丝毫差错。

很费劲，墙上打孔装塑料涨塞，用8cm长的自攻丝安装。拧坏了四五条螺丝。

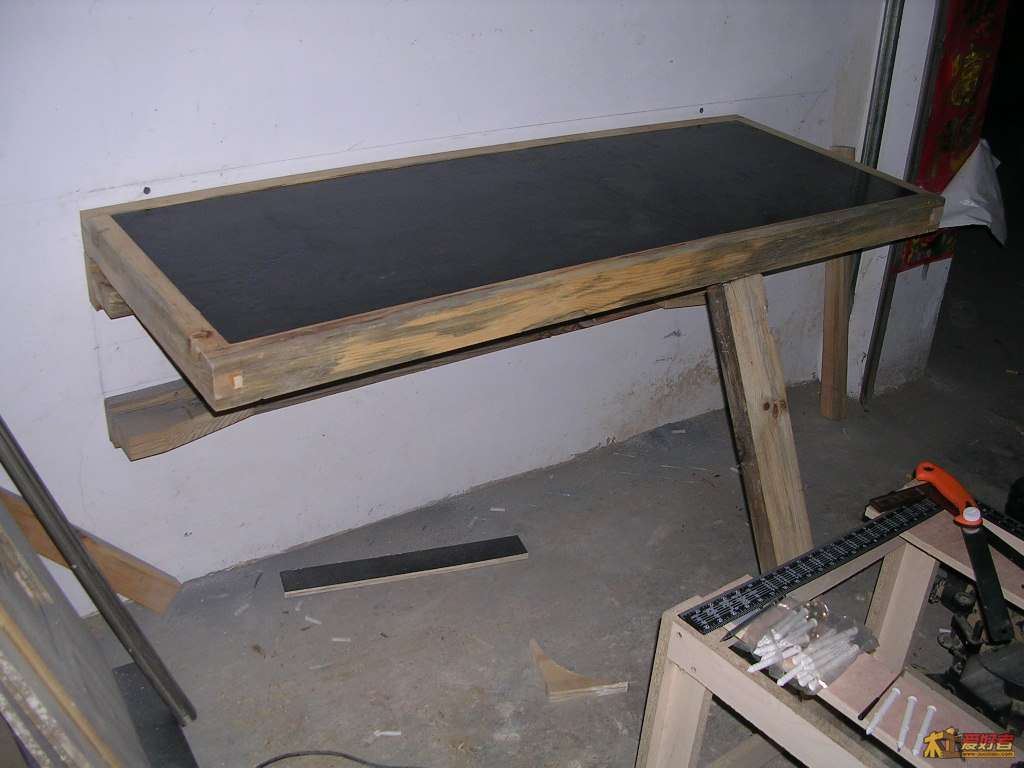

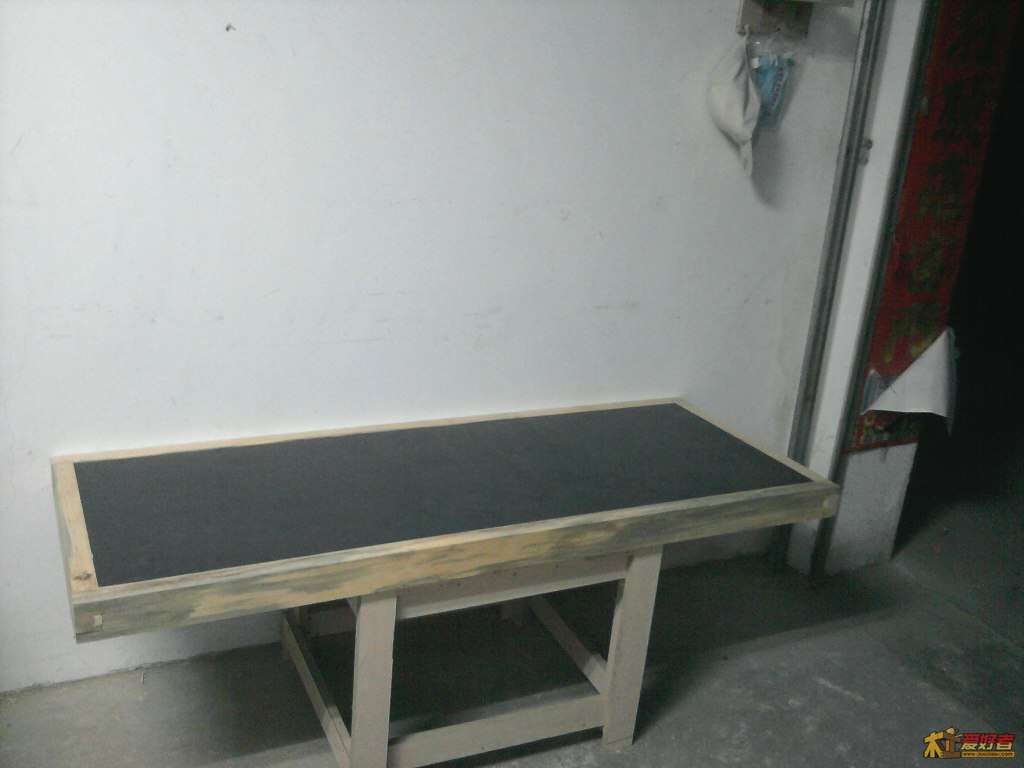

放上台面看看效果，台面距地85cm高。

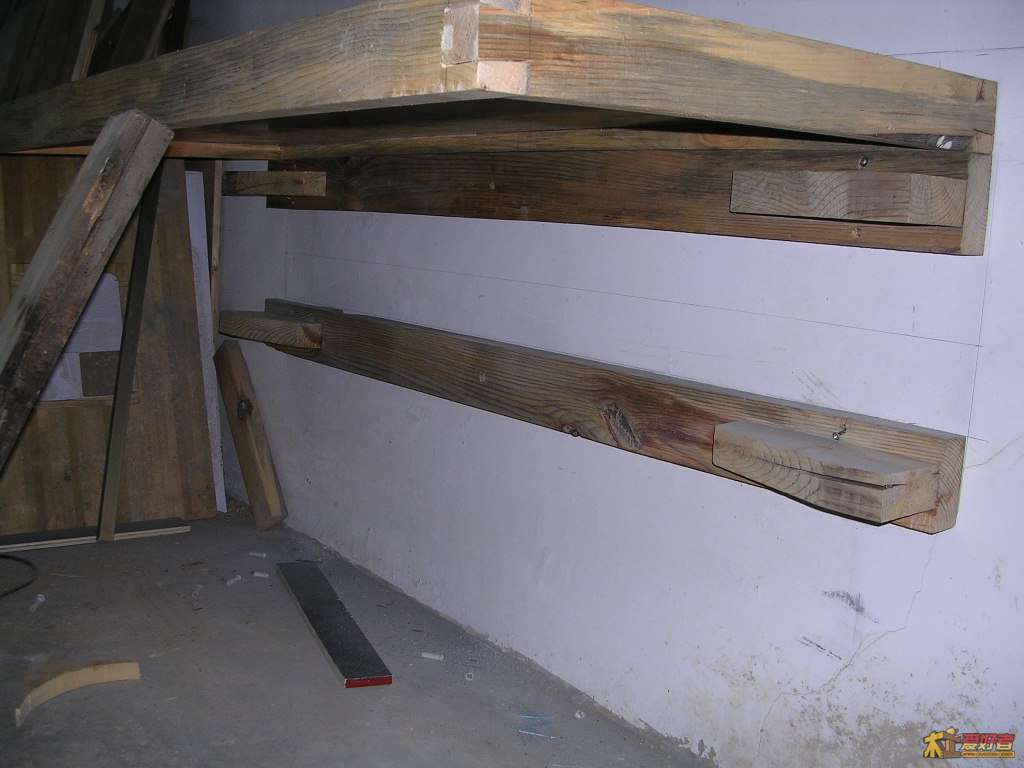

下面的样子。

剩下的工作要等台钳和可调蹄脚到货后才好依照尺寸进行。
停工待料中……

楼层不够。后续工作另帖至：
靠墙折叠木工桌——台钳安装http://www.zuojiaju.com/forum.ph ... p;extra=#pid2709372
靠墙折叠木工桌——离完工尚有一步之遥http://www.zuojiaju.com/thread-162549-1-1.html
靠墙折叠木工桌——最后一次展示http://www.zuojiaju.com/thread-162852-1-1.html
