小车也疯狂—增加迷你台锯功能

辛德勒007

    自从D完小车http://www.zuojiaju.com/thread-155142-1-1.html 并试着做成第一批猪猪后 http://www.zuojiaju.com/thread-157521-1-1.html 折腾的热情似乎有增未减，老是幻想这占地0.3平米的小金刚还能为我们带来什么新惊喜。
    打从第一批珠子完工后，周围的朋友一下子订了二十多串，让我有点受宠若惊的感觉，前几天找出几根料想再做些珠，尽管小车上装的是四爪自定心卡盘，但小板料及长条料的长方形断面还是让我很头疼，手工锯吧工夫不到家且效率太低。于是乎，善于折腾的我突发奇想：如何利用附件，使小车具有迷你台锯功能呢？冥思苦想了一个晚上，确定了方案，第二天开工，零件加工过程如下：

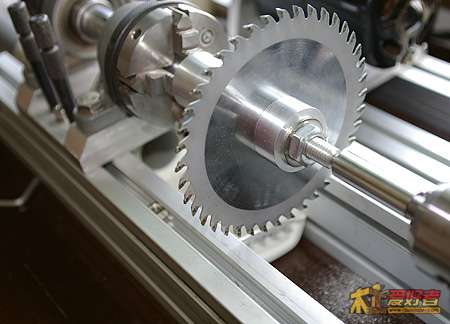

根据已有的锯轴尺寸。

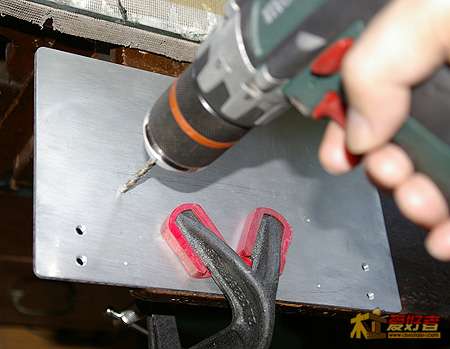

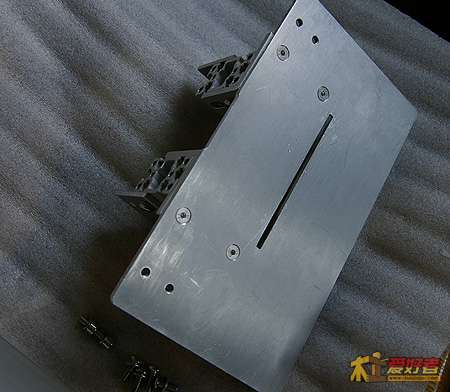

锯一块250*150*4mm的铝板作面板，钻孔、攻丝、90度沉孔、开4*110mm锯片槽（钻小排孔后手工锉出的哦，好累的活）

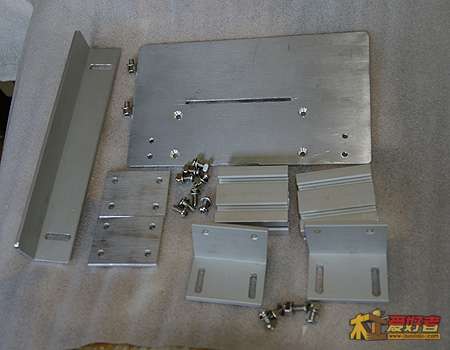

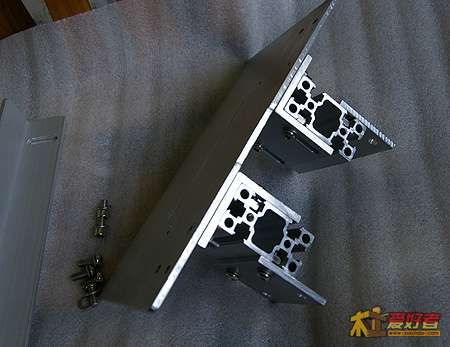

找出一小段DIY小车后多余的国标3060铝型材，锯锉成2段68mm长作为台锯座，锯2段同样长度的50*50*5的角铝，每个角铝开2条6*32mm的槽，作为调节面板高低用。

锯锉2块68*52*4mm的小铝板作为台锯座与小车导轨的连接板，靠尺是用40*40*4mm的角铝，长度也是250mm，两头加工2条6*28mm的槽，用于调节锯料宽度。

安装相对比较简单：

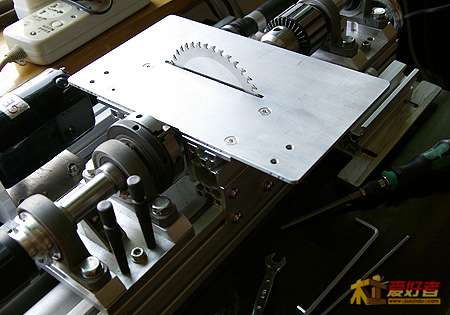

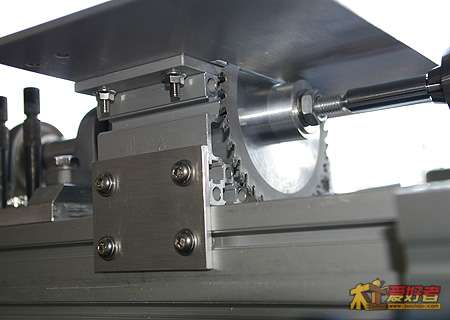

将调节角铝与台锯座用螺丝连接，用小铝板将台锯座固定在小车导轨上。

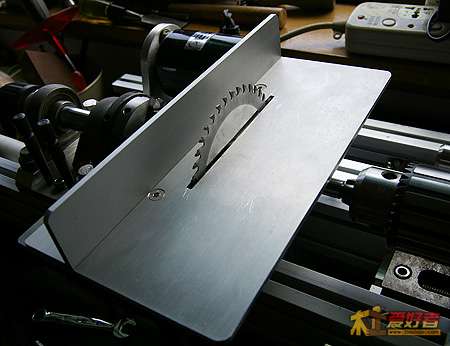

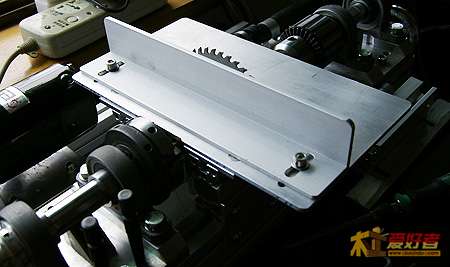

用螺丝将靠尺与面板连接。

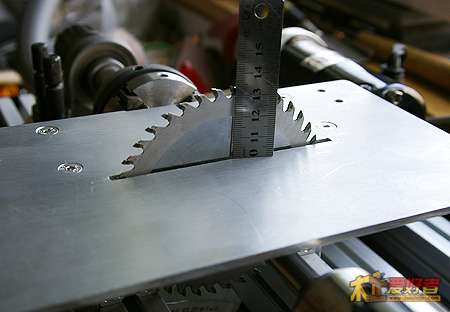

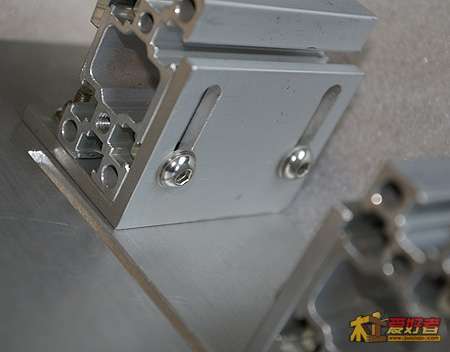

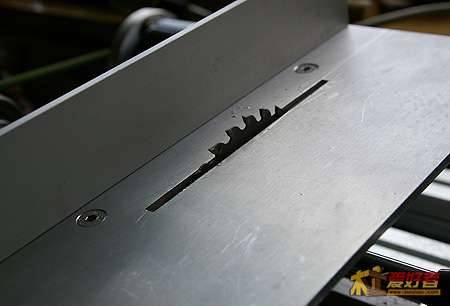

松开台锯座调节板上的螺丝，可以调节面板高低，也即锯片突出面板的高度。


试车：

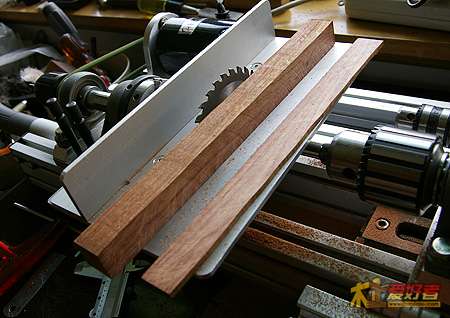

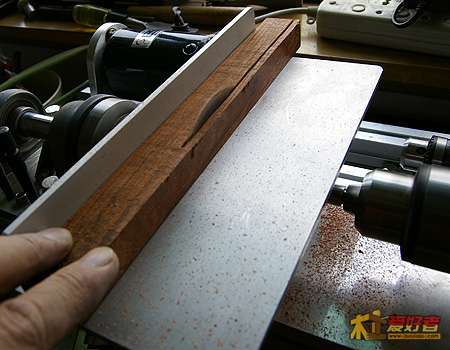

使用中锯片运行很稳定，嘈声比想象中要小，由于小车使用的电机功率较小（250W），送料速度不能太快。

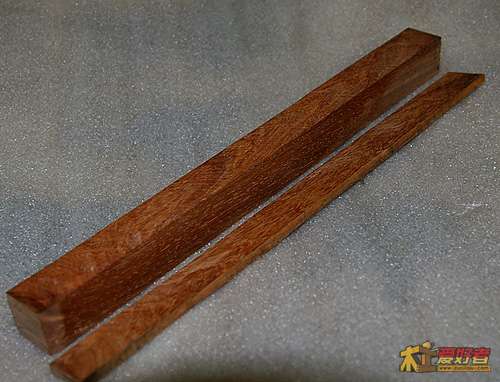

硬木切割面很平整。


    在家庭DIY作业中，这个小台锯即节省空间又非常的实用，和这台小车床简直是天仙配。
    我都不知道接下来这台疯狂的小车还会带来什么意想不到的新功能。

    迷你台锯的相关数据：
    锯片直径110mm，锯片轴最大直径30mm，面板以上锯片高度调节幅度9-34mm，木料的锯割宽度调节幅度10-48mm。
