新版雕刻机倒装台

lj0908 · 发表于 2012-9-20 00:11:01

滑块后头有一个固定座，用于锁紧滑块。此靠山是单方向锁紧，朝向雕刻机的方向是自由的。

lj0908 · 发表于 2012-9-20 00:12:57

九牛三毛发表于 2012-9-19 23:37
5 U- v" e$ |, s( z% b很好，2副光轴需要多少钱？

成寿寺可以买到，多问几家，价格差距挺大的。我买的20mm的，25元每米。

lj0908 · 发表于 2012-9-20 00:13:02

九牛三毛发表于 2012-9-19 23:37 ; s+ V+ x! d8 y$ t, l$ B* P
很好，2副光轴需要多少钱？

成寿寺可以买到，多问几家，价格差距挺大的。我买的20mm的，25元每米。

九牛三毛 · 发表于 2012-9-20 00:25:16

lj0908 发表于 2012-9-20 00:13
+ F4 j5 M8 H6 d9 y, @( D4 p5 y成寿寺可以买到，多问几家，价格差距挺大的。我买的20mm的，25元每米。

谢谢同城，正在设计倒铣台。

山无陵 · 发表于 2012-9-20 08:20:46

旧倒装台的羽毛板应该是装错了方向

hbtsgd · 发表于 2012-9-20 08:50:11

学习了，学习了，学习了。

forestwcy · 发表于 2012-9-20 09:43:24

妻管严发表于 2012-9-19 22:39
, s/ @* s4 l5 p" I看到日立的台锯，日立的台锯不能装DADO锯片吗？

木友的眼睛就是尖啊。日立台锯不能装DADO。

forestwcy · 发表于 2012-9-20 09:46:31

龙眼树发表于 2012-9-19 23:02 . o7 x t9 w' y( N0 G3 n: }
做得非常不错，精度高，台面感觉小了一点，

台面是小了点，也是没办法的事啊，一是场地不够大，如果做大了，就腾挪不开了，现在这么大小正好，装上轮子，可以移动。二是靠山的型材是之前的，也就限制了台面只能这么大。

forestwcy · 发表于 2012-9-20 10:03:16

菩提树上的鱼发表于 2012-9-19 23:33 0 I' V2 F% @8 B
看是看到了，你那是直线轴承上自带的锁紧螺孔吗？还是自己加工的啊！，我也有这东西，就没有那螺孔啊

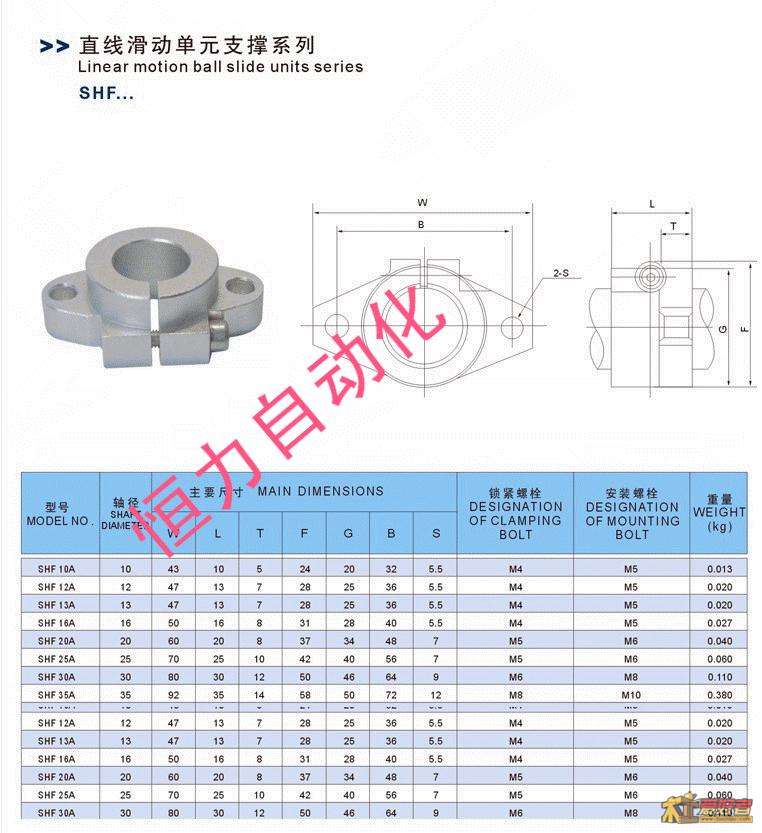

大家都在问光轴怎么锁定，之前也很多木友问过，答案是：用一种光轴座，具体见下面的图片。光轴上的锁紧螺丝拧紧后，靠山用力推，最多也只是光轴本身变形带来的位移，如果靠山两头都这么锁定，那可以说是纹丝不动。


forestwcy · 发表于 2012-9-20 10:13:52

山无陵发表于 2012-9-20 08:20
3 A- _) w+ E( R旧倒装台的羽毛板应该是装错了方向

我不得不说，木友们的眼睛真的很尖啊，其实当时在开倒装台主体的槽，其实羽毛板当时没有放错方向。大家可以考虑一下为什么。

如果要对付靠山那边的木头，或者说，我想修靠山那边的槽的边，是不是需要反个方向进料？所以当时羽毛板没有放错方向。

、Νirvana · 发表于 2012-9-20 11:13:04

做的非常好啊。。我也感觉稍微小了点

风中一剑 · 发表于 2012-9-20 12:55:30

东西不错，可是我做出来没地儿放。

sjt4869 · 发表于 2012-9-20 13:14:04

路过学习了..........

tmsong99 · 发表于 2012-9-20 16:37:38

来看看靠山的得得

松虫 · 发表于 2012-9-20 18:14:05

九牛三毛发表于 2012-9-19 23:37 - d# k- |) c0 P) y U; W
很好，2副光轴需要多少钱？

多谢楼主
