 楼主| 发表于 2012-9-15 20:47:29 | 显示全部楼层
因为工作环境灰尘较多,所以三轴都有做防尘的考虑,X轴的防尘罩,自己手工折的,材料是覆膜青稞纸,当然是最薄的。中间两个用白铁做的骨架,挂在导轨上,使罩子能更服帖
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-15 20:55:24 | 显示全部楼层
Z轴的防尘,同样是青稞纸折的,两侧是用3mmPVC硬板做的防尘挡板
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-15 21:03:29 | 显示全部楼层
安装Z轴步进电机,X,Y轴步进电机是用联轴器直联,Z轴用的同步带,这样可以降低Z轴的高度
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-15 21:20:55 | 显示全部楼层
主轴部分,铸造了一个小主轴箱,买了一根ER20的延长刀杆,自己动手做的无动力主轴,电机嘛,还是原来的吊磨机电机,本来想直接换水冷的,想想这电机也没坏,不舍得扔,手头又紧,先将就用吧,这个转速能到一万四,功率600W
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-15 21:22:26 | 显示全部楼层
主轴下面安装了LED照明装置
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-15 21:35:18 | 显示全部楼层
LED的细节图片,用PVC硬板雕刻的骨架
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-15 21:43:30 | 显示全部楼层
12个LED灯珠,用洞洞板搭的电路,我对电子根本不懂,这是拆了一个12V的射灯,按里面的电路搭的,这方面的高手不要笑哦
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-15 21:49:22 | 显示全部楼层
雕了一块亚克力,作为护罩的下挡板,通电,很亮啊
回复 支持 反对

使用道具 举报

发表于 2012-9-15 21:56:44 | 显示全部楼层
楼主的木工房真大啊,羡慕啊。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-15 22:13:18 | 显示全部楼层

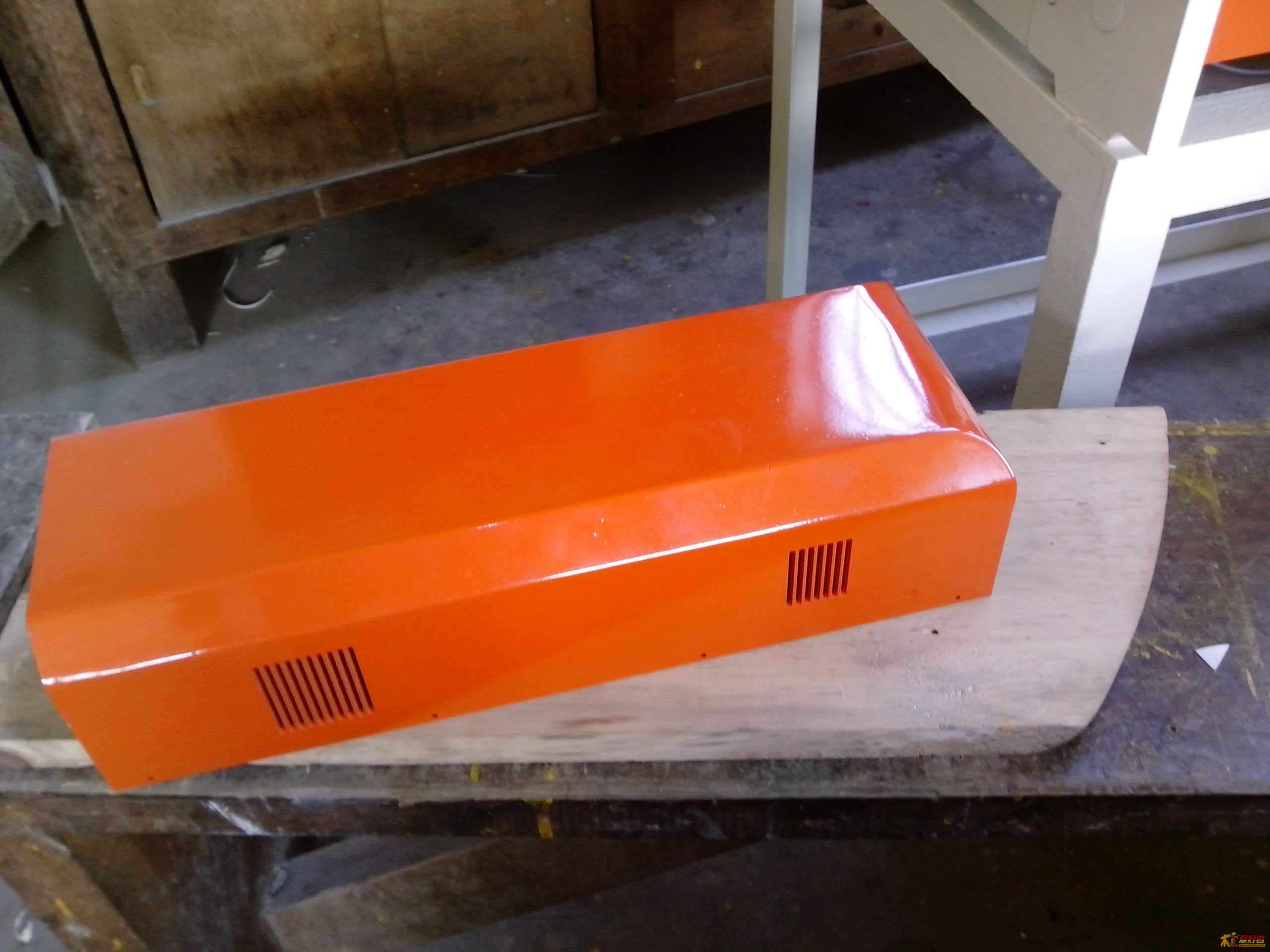

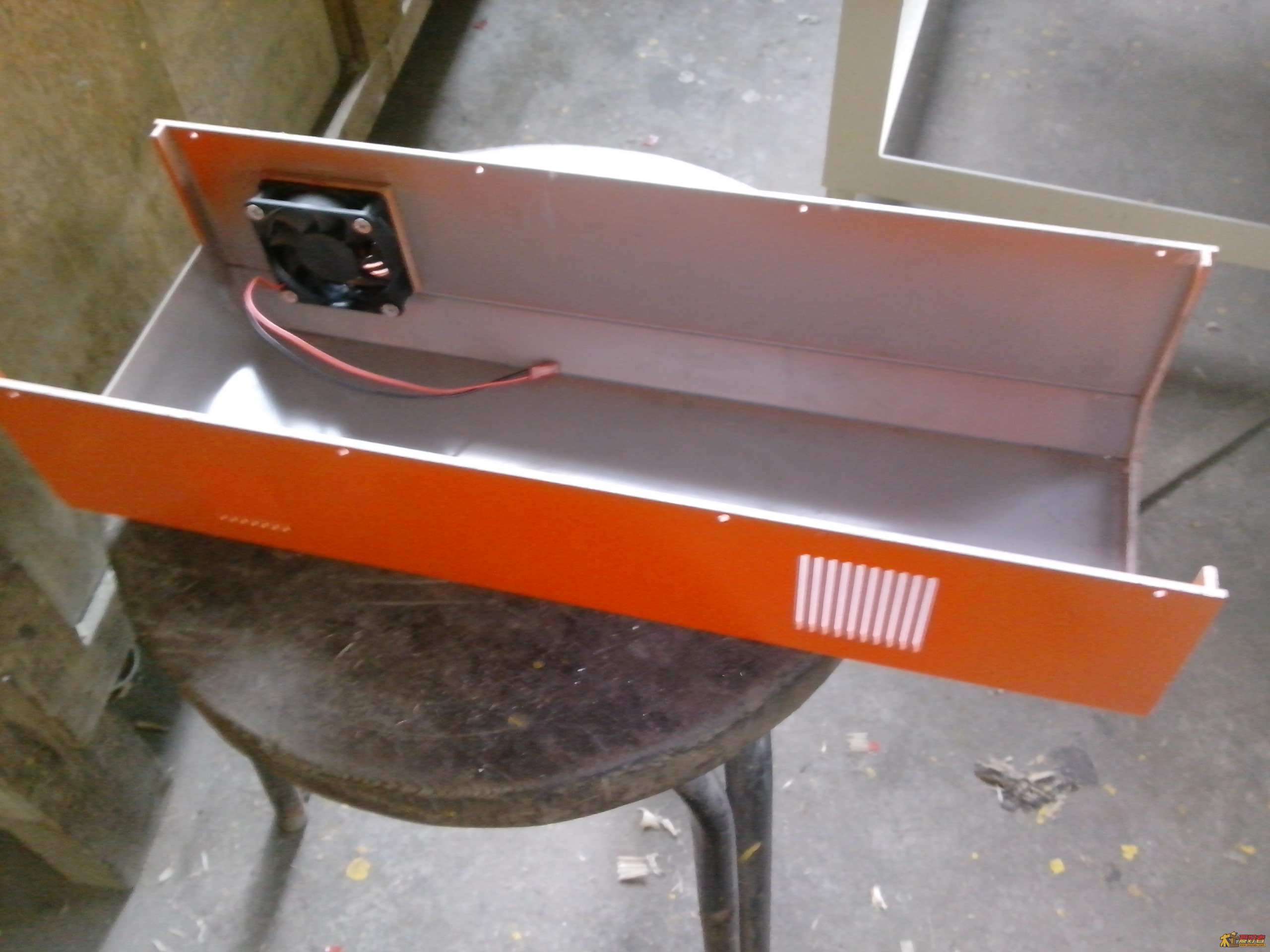

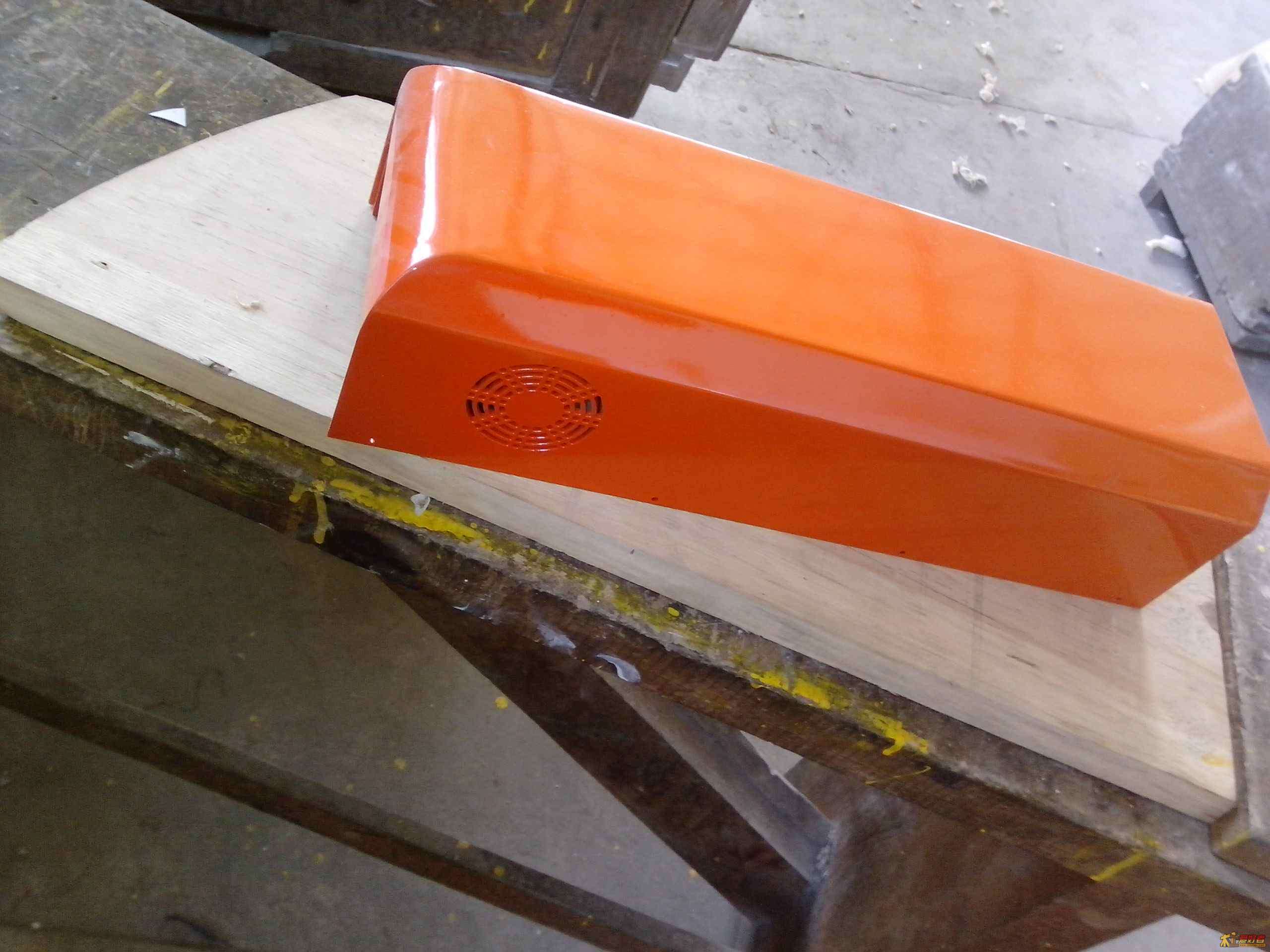

Z轴护罩,材料3mmPVC硬板,经过雕刻,折弯,粘接,最后喷漆
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-15 22:25:59 | 显示全部楼层
石纳百川 发表于 2012-9-15 21:56
$ O. _8 J" y& J! B5 E楼主的木工房真大啊,羡慕啊。

; I+ a0 Q1 I- l$ X可惜不是自己的,这是我们单位
回复 支持 反对

使用道具 举报

发表于 2012-9-16 07:01:13 | 显示全部楼层
mgaihz 发表于 2012-9-15 08:52 2 b) u3 y: E( J" v- @3 k! p7 z; {
这个电机的作用真还没有看懂,指点一下迷津!

" @3 w4 V0 D; [. {0 h( ]3 w% c谢谢回复,你比大路设计,添了功能,无须上下移动,但还可以与刻机同步平移,设计全面考虑自己的需求,学习了。
回复 支持 反对

使用道具 举报

发表于 2012-9-16 23:12:45 | 显示全部楼层
轻描淡写,功力不凡!4 J- E* H# E4 u" L+ a) d
心思慎密,受益匪浅!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-9-17 19:59:43 | 显示全部楼层
flyfish19730518 发表于 2012-9-16 23:12
# W9 _8 x) [4 S. {轻描淡写,功力不凡!8 r/ C1 q# W2 b6 `% R4 J
心思慎密,受益匪浅!
# N1 g7 I1 P6 b7 V/ z4 n7 T* X
谢谢啊,这么说可有点惭愧了。只要能给大家带来一点有用的东西就好
回复 支持 反对

使用道具 举报

发表于 2012-9-23 22:08:36 | 显示全部楼层
楼主制造的这台机子是我见到所有DIY机子中做的最安全的一台支持啊,我要向你学习
