自制高集成度多功能小车床

Wolf沃尔夫

看的我着急，不太懂呀。慢慢来

Wolf沃尔夫

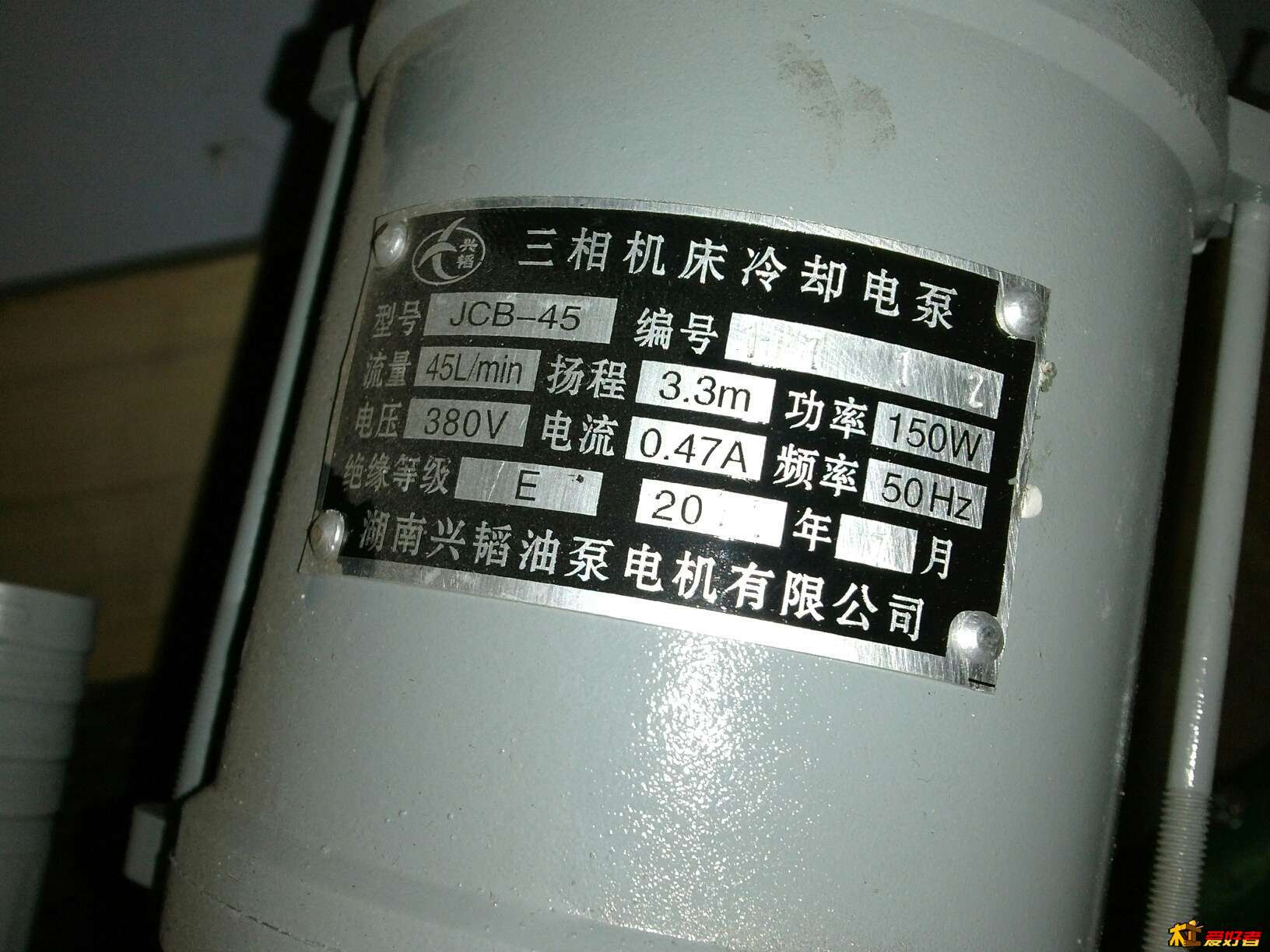

LZ我有一副三抓卡盘不晓得能用吗。是以前铣床卧洗上用的能用嘛。马达是

拿着弹弓打飞机

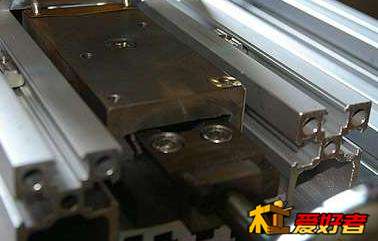

oo7你好， 这张图中小托板前端与1506连接我看懂了，但是后端的这张 我看不太明白怎样连接的。能不能给张细部照片啊！谢谢！{:5_299:}

辛德勒007

拿着弹弓打飞机 发表于 2013-1-28 14:28
oo7你好，这张图中小托板前端与1506连接我看懂了，但是后端的这张我看不太明白怎样连接的。能不能给张细部照 ...

$ u. ]" M' O/ |/ ]因为小拖板后部中间位置有丝杆，沉孔只能打在底拖板丝杆的两边了。

拿着弹弓打飞机

辛德勒007 发表于 2013-1-28 18:26
# |0 X8 T, W' P因为小拖板后部中间位置有丝杆，沉孔只能打在底拖板丝杆的两边了。

( e3 X! }+ i! S8 j请问小托板尾端的固定螺丝的位置是不是在1506一面有两条凹槽内？{:5_299:}

辛德勒007

拿着弹弓打飞机 发表于 2013-1-29 00:29
请问小托板尾端的固定螺丝的位置是不是在1506一面有两条凹槽内？

# S# S9 a- ^+ m: d: M不是的，如果固定在1560的两条凹槽内，拖板上的沉孔螺丝可能会影响到燕尾槽，我只能采用在1560上槽与下槽之间的空位做M6的打孔攻丝。

波波威002

准备按楼主的精床去山寨了，先去定制电木板的底板，上淘宝一问，切那块尺寸是长500MM*宽600MM*厚25MM的电木板就要230多元啊！

波波威002

波波威002 发表于 2013-1-30 12:34
准备按楼主的精床去山寨了，先去定制电木板的底板，上淘宝一问，切那块尺寸是长500MM*宽600MM*厚25MM的电木 ...

6 D. \- X4 B- d* n, G6 o真需要这么厚的底板吗？25MM是不是太厚了？

辛德勒007

波波威002 发表于 2013-1-30 12:42
真需要这么厚的底板吗？25MM是不是太厚了？

9 {9 t7 R" I& S$ S6 ]0 j这么贵啊？我是在我们当地一个店铺内切割的，才140元。
这样的话还不如用1公分的铝合金板了哦。

波波威002

辛德勒007 发表于 2013-1-30 15:02
- y' w# u5 i$ m! _4 F0 t这么贵啊？我是在我们当地一个店铺内切割的，才140元。
3 J8 t- ?# J2 o/ A" F) f这样的话还不如用1公分的铝合金板了哦。

/ o6 V% O( p; D4 d3 Q* _上淘宝问了一下，切这个尺寸的铝合金板子更贵，要260元呢，不过我还是要去买的。原本想用木质做底板的，不过我还想磨磨石头玉之类的东西，要沾水的。必须要用电木板或铝合金了。

波波威002

请教楼主，先做车床框架。如图

7 z- a" L3 m5 z: ^1号材料是什么，长度定为多长？
3号材料是国标1560型材，长度定为多长？
- w8 o7 A  b9 `感谢盼复啊！

辛德勒007

波波威002 发表于 2013-1-30 16:44
, \- F- j3 O' r4 d' ~' u- |2 {9 |2 W1 o请教楼主，先做车床框架。如图

1号材料是什么，长度定为多长？

) N. u4 F) l& D3 e& F9 ^1号可以用1560，长度80-100mm。照片上是我用多余的1530拼的。
3号也是1560，长度和小拖板长度相同，150mm左右。
我的QQ：515213437

gf3452128

大哥，你这个车都可以车什么材料？铜铁可以吗？

辛德勒007

gf3452128 发表于 2013-2-1 19:44
" t/ Z: Y( ~% Y/ H( ]大哥，你这个车都可以车什么材料？铜铁可以吗？

5 _% c4 j4 X, C- Y" E1 s9 l0 Z' G车木制小件为主，做高质量的珠子最合适了。

qianzhilv

波波威002 发表于 2013-1-30 12:34
6 B7 E7 d& ]% \6 |8 {准备按楼主的精床去山寨了，先去定制电木板的底板，上淘宝一问，切那块尺寸是长500MM*宽600MM*厚25MM的电木 ...

) r8 T5 D2 h3 `3 `20mm的电木就足够了 我在本地买的 不零切 买了 50cm*100cm*2cm的 要400大元 而且太重了 足有50斤 太沉了
