自制高集成度多功能小车床

辛德勒007 · 发表于 2012-9-6 10:48:28

不明白论坛为何一天上不去？

好者 · 发表于 2012-9-6 12:42:49

楼主，我要疯了，你太牛，我的家境与你相仿，没有地方做喜欢的木艺，向你学习，也DIY一个，哎哟，我不会咋办呢？！！！

辛德勒007 · 发表于 2012-9-6 15:26:37

好者发表于 2012-9-6 12:42 * H2 }+ T' T9 |1 }( ?4 k' Z
楼主，我要疯了，你太牛，我的家境与你相仿，没有地方做喜欢的木艺，向你学习，也DIY一个，哎哟，我不会咋办 ...

谢谢夸奖！其实我对木艺一点也不内行，也在学习中。以前在厂里摸过几年金工车床，这个小车也是我心血来潮，想到哪儿做到哪儿D的，尺寸也大都在脑子里。如您有什么地方不明白尽管问我，互相探讨哈！

好者 · 发表于 2012-9-6 16:34:51

辛德勒007 发表于 2012-9-6 15:26 ! Y6 i. L; D: \- g
谢谢夸奖！其实我对木艺一点也不内行，也在学习中。以前在厂里摸过几年金工车床，这个小车也是我心血来潮 ...

谢谢楼主，虚心学习！

ifsh · 发表于 2012-9-6 18:05:36

辛德勒007 发表于 2012-9-2 22:33 8 _; _; {1 N& M5 L- k/ @

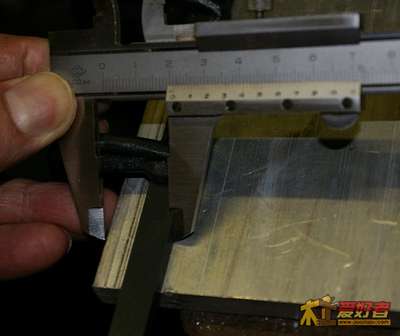

如果您指的是主轴座，因床身导轨内宽为60mm，所以主轴座底部的定位螺钉宽度也要刚好60mm。8 @( O* }; @/ x/ A& S$ n0 S
打孔攻丝 ...

我的意思是六角螺丝与导轨间隙，是否会造成误差？怎么控制？

阳光13 · 发表于 2012-9-6 18:30:01

工程浩大颇费一番功夫

贫下中农大爷 · 发表于 2012-9-6 18:57:12

真高人也！佩服，佩服。

辛德勒007 · 发表于 2012-9-6 19:49:21

ifsh 发表于 2012-9-6 18:05
4 C4 @# n4 m$ i( l1 B我的意思是六角螺丝与导轨间隙，是否会造成误差？怎么控制？

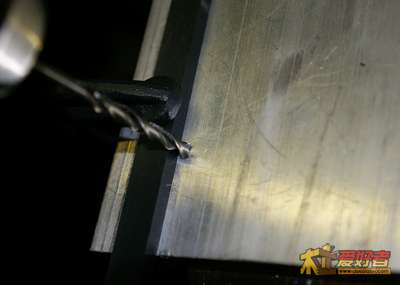

，攻丝后先将一边的2个六角螺丝拧上，用同样的方法再加工另一边的2个螺丝孔，这样加工的误差应该不会很大，但为了将螺钉与导轨之间的间隙调整在最佳状态，计算螺钉之间的距离时可比导轨之间的距离大0.1-0.2mm，在拧紧螺丝后可用什锦锉刀将螺丝接触面作适当修整，直到与导轨接触面松紧合适为止。

和尚爱潘婷 · 发表于 2012-9-6 21:23:18

LZ请造价看看（不含人工）！

008wer · 发表于 2012-9-6 21:32:12

这做的相当的漂亮，只是没有看到多少关于木工的部分，都是金工的，不过可以借鉴！！！！

辛德勒007 · 发表于 2012-9-6 22:00:34

008wer 发表于 2012-9-6 21:32 3 Q n' `& q7 d, r c$ d8 _! A
这做的相当的漂亮，只是没有看到多少关于木工的部分，都是金工的，不过可以借鉴！！！！

谢谢夸奖！个人认为用木材与金属搭配做电动车床最多只能是将就着用，热涨冷缩、湿涨干缩，无法保证必要的精度与刚性，功能更无法充分扩展。想稍稍升下级或改装下吧，原来的就基本报废了。

yuan_mu · 发表于 2012-9-6 22:37:58

我很喜欢这个小床

nhfun · 发表于 2012-9-6 23:01:25

楼主精通机械，~~~~~

008wer · 发表于 2012-9-6 23:08:26

楼主，你这样的一台DIY下来，共需多少的材料成本，你有统计过吗？

yuarh · 发表于 2012-9-7 10:07:22

kongfanzhong 发表于 2012-8-30 07:09
3 S9 l# {- X' U/ J/ r; N做的不错。做的不错。

值得学习
