自制高集成度多功能小车床

拿着弹弓打飞机 · 发表于 2012-12-6 17:46:50

辛德勒007 发表于 2012-12-6 14:05 4 W+ P0 | N' ~& O
底板只要稳固、防震即可。

在TB上看了一块电木板有11KG，我觉得太重，不方便移动，再者价格太贵。我想用木工板或指接板代替。
如有什么不同的还要请教LZ你啊！

辛德勒007 · 发表于 2012-12-7 08:56:31

本帖最后由辛德勒007 于 2012-12-7 09:04 编辑

拿着弹弓打飞机发表于 2012-12-6 17:46
7 n( V% {7 S( h0 y& z! |在TB上看了一块电木板有11KG，我觉得太重，不方便移动，再者价格太贵。我想用木工板或指接板代替。/ U( l# B* i. ]- S7 C5 c
如有 ...

我当初D车选“底盘”费了不少工夫，最初用的是一块旧的木制放大机底座，表面是五夹板的，看着挺结实，但震动大而且热涨冷缩很厉害。本想改用木工板的，但考虑到重量太轻震动也不会小到那里，直接去电木板加工铺里花125元割了块500*600*25的。使用效果很理想。
车子小，防震措施就很关键啦，转速上1万以后（尤其是有些带偏心的工件）震动千万不可小视哦！

o灬虫二 · 发表于 2012-12-7 10:45:43

辛德勒007 发表于 2012-12-7 08:56 $ ~6 o O# M' c l* J
我当初D车选“底盘”费了不少工夫，最初用的是一块旧的木制放大机底座，表面是五夹板的，看着挺结实 ...

大哥，你们那电木板真便宜啊。。。

o灬虫二 · 发表于 2012-12-7 10:47:01

我现在用的高压板，就是那种电脑桌那种垃圾板，震动较大，且易变形，又在下面加了方条，好一点了。

辛德勒007 · 发表于 2012-12-7 11:04:38

o灬虫二发表于 2012-12-7 10:45
- r6 ^* ?$ g/ \4 B2 ?2 u+ u3 ]" N大哥，你们那电木板真便宜啊。。。

从整料或大块上开肯定贵啦，最好去店铺找合适的小料，尺寸略微小些也没关系。

mychestnut · 发表于 2012-12-7 12:55:09

大项目，自己搞不定。

拿着弹弓打飞机 · 发表于 2012-12-7 17:38:28

o灬虫二发表于 2012-12-7 10:45
' N! C- e3 P0 {# J4 _大哥，你们那电木板真便宜啊。。。

我也是同感，我在TB上了解了一下，500*600*20的电木板都要207元啊！

拿着弹弓打飞机 · 发表于 2012-12-7 17:40:08

拿着弹弓打飞机发表于 2012-12-7 17:38
3 Y1 ]# Z5 J# m: P @1 K( q9 \我也是同感，我在TB上了解了一下，500*600*20的电木板都要207元啊！

我们这里一家店里的一块要38元一公斤，一块大概20公斤，要700多元{:5_311:}

想做积木 · 发表于 2012-12-7 17:41:18

大师，您的主轴与轴承之间如何配合？是光轴过盈直接打进去的吗？光轴尺寸是多少？光轴看图应当没有轴肩。你的主轴配轴承配合处是不是打了孔和紧定螺丝配合？这个地方有没有调节同心度的意思？我看到有座轴承一般有两个紧定螺丝孔。
您是如何调试主轴同心度的？
卡盘是公制牙的。有没有管牙（锥形螺纹）的？电钻用锥形螺纹要好得多吧？

辛德勒007 · 发表于 2012-12-7 18:53:29

主轴是网上定做的，主轴与轴承之间应该有0.05-0.1mm左右间隙，主轴直径20mm。同心度不是用轴承上的紧定螺丝来调节的。主轴与尾轴的底座厚度是一样的，所以中心是等高的。我只需将主轴与尾轴调节到与导轨两侧面距离相同后，固定轴承座螺丝即可达到同心了。
我不知道你干嘛这么迷恋锥形螺纹，卡盘用公制螺纹不好吗？你以为同心度高的锥形螺纹是很方便加工的吗？再说我也没听说过有锥形螺纹的卡盘啊！电钻也只有英制螺纹的。

jarod@inki · 发表于 2012-12-7 22:31:10

请问楼主,光轴就是用钢锉锉出一个缺口的马? 我用钢锉基本锉不动呢!

辛德勒007 · 发表于 2012-12-7 23:20:53

jarod@inki 发表于 2012-12-7 22:31 . P4 F; P, g3 X _, n
请问楼主,光轴就是用钢锉锉出一个缺口的马? 我用钢锉基本锉不动呢!

光轴表面很光滑，锉刀刚上去时会有打滑现象，还以为硬度高锉不动，稍用力锉开口就和普通45#钢差不多，很好加工的。

jarod@inki · 发表于 2012-12-7 23:26:27

辛德勒007 发表于 2012-12-7 23:20 $ s0 n) N- ^! e/ o& I) S' ?
光轴表面很光滑，锉刀刚上去时会有打滑现象，还以为硬度高锉不动，稍用力锉开口就和普通45#钢差不多，很好 ...

多谢了, 我也买了个台磨的电机,但是定位孔就只有一侧有,请教下您是如果固定电机的?

辛德勒007 · 发表于 2012-12-8 00:20:42

jarod@inki 发表于 2012-12-7 23:26 9 u% k/ N7 g4 x$ I
多谢了, 我也买了个台磨的电机,但是定位孔就只有一侧有,请教下您是如果固定电机的?

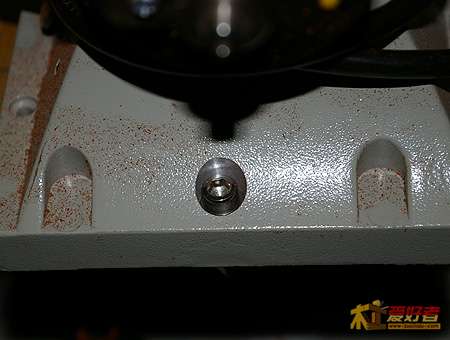

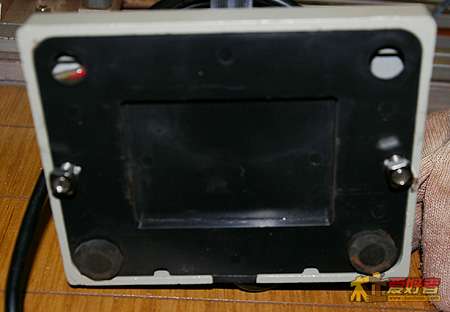

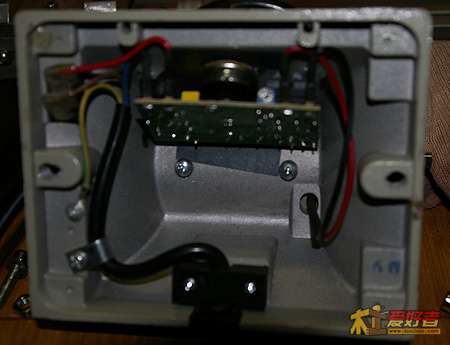

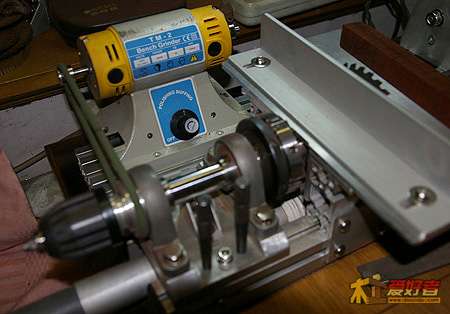

这个还算简单：将电机底座固定黑色底板的小螺丝拆下，用6.5mm钻头将小螺丝孔打穿，将黑色底板反装（原来凸出部分变凹进去了）并在相应位置也钻6.5mm孔，电机座弧形面上的2个出孔用12mm平底惚钻惚平，用2颗6mm螺栓就可以将电机固定在导轨的任意位置了。

文痞 · 发表于 2012-12-8 19:47:39

真不赖密个价~
