自制高集成度多功能小车床

wu3721 · 发表于 2012-11-17 22:28:55

太给力了，量产吧

钉子大大 · 发表于 2012-11-18 12:05:08

大赞动手精神~~~小有疑问的是用螺栓摩擦连接位置会不会移动?

木蝴蝶飞 · 发表于 2012-11-18 12:36:00

这是神级的宝贝也只能看看了自己做的话只能在梦里啊量产的话销路一定好

辛德勒007 · 发表于 2012-11-19 08:07:20

5737510 发表于 2012-11-16 10:11 4 ~4 ?5 V5 ]- ~
我想自己也做一个但大师能把清单具体说明白吗

谢谢关注！小车主要零件与材料清单见138楼，部分网购链接见345楼

辛德勒007 · 发表于 2012-11-19 08:16:49

fengjitao 发表于 2012-11-17 12:56
' @% ~, Q8 w+ ^直接砂轮机或者抛光机座上面行吗？省了皮带传动！

可以啊！但也会有很多问题等着你去解决的。首先你得解决8mm转轴如何与卡盘连接，如何保证同心度与刚性。

辛德勒007 · 发表于 2012-11-19 08:20:39

钉子大大发表于 2012-11-18 12:05 ! h: |; i" E! ?1 G/ K
大赞动手精神~~~小有疑问的是用螺栓摩擦连接位置会不会移动?

用螺栓摩擦连接位置？您指的是哪个部分？

辛德勒007 · 发表于 2012-11-19 08:22:43

wyzw338 发表于 2012-11-17 21:19 0 [; G% k; y# g: @7 y
楼主的动手能力真是超强。看着我的一大堆工具占了一大块地方，什么时候能动手搞个多功能工作台把大部分经常 ...

只有想不到，没有做不到的。祝多功能工作台早日完工与木友分享！

top197567 · 发表于 2012-11-19 20:01:19

请问大师，如何使主轴与尾轴在一个水平线上。谢谢

陈先生 · 发表于 2012-11-19 20:08:01

楼主的螺丝用了几种？准备开始仿你一台，主轴用的是什么材料的？螺丝扣是怎么弄的？

辛德勒007 · 发表于 2012-11-19 20:41:41

top197567 发表于 2012-11-19 20:01
6 k' l/ P; c$ }请问大师，如何使主轴与尾轴在一个水平线上。谢谢

要使主轴与尾轴处于同一中心线：
1、主轴与尾轴的轴承座型号相同，底座铝板厚度一样，相同水平线问题解决了。
2、将主轴与尾轴的前后部与床身两侧距离调整到相等即可。

辛德勒007 · 发表于 2012-11-19 20:45:50

陈先生发表于 2012-11-19 20:08
! R. p' }5 A1 `6 h2 O楼主的螺丝用了几种？准备开始仿你一台，主轴用的是什么材料的？螺丝扣是怎么弄的？

螺丝用了好多种，我都记不清了，主轴是网上定做的，内罗纹是用手用丝攻加工的，以5、6、8mm为主。

top197567 · 发表于 2012-11-19 21:12:37

大师，请问下

图片中的打磨轮是如何与手紧钻头连接的，是用的8MM顶针固定的吗？
另外

图片中拖板下面的1560型材和固定到电木板上的型材，两者之间能前后滑动吗？
谢谢

meijiemumu · 发表于 2012-11-19 22:28:04

这是变形金刚么？太漂亮了！好牛

辛德勒007 · 发表于 2012-11-20 08:45:34

本帖最后由辛德勒007 于 2012-11-20 11:56 编辑

top197567 发表于 2012-11-19 21:12
2 M/ K# _( ]% t: P+ K3 Q大师，请问下
8 c6 y4 |' ?2 p& o- t: ?图片中的打磨轮是如何与手紧钻头连接的，是用的8MM顶针固定的吗？
8 O( l, d/ d$ o8 X3 v8 E另外

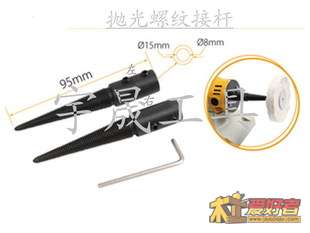

打磨轮轴是网购的，自己锯一段直径8mm的光圆，一头插进轴孔内用轴上的2颗螺丝固定，另一头就可以方便的夹在钻夹头上了。

拖板最下面单独固定在电木板上的是1560（图片上的是我用家中多余的1530拼的），拖板固定在另一块相同尺寸的1560上，通过穿越电木板和下面的1560的螺栓，与型材滑槽固定。这样做尽管麻烦些，但因为拖板塞铁及滑块螺丝在频繁使用中会有磨损，经常要拆下来进行间隙调整，而这样做只需将电木板底部螺丝松开，把上面这块1560连同拖板一起从底部槽内滑出，调节好间隙后直接装上即可，不必再很麻烦的调节车头与尾座的两轴中心。实际使用证明这样做是非常值得的。
我这样描述不知你是否明白。

金城江 · 发表于 2012-11-20 11:14:06

有这样一个利器做什么都方便
