请教：图中这个轴应该怎么做？

hbtsgd

! ?) E- X) a4 c( K6 }3 D       虽然是金工的活儿，但起重机我是用在木工上（方便把台锯等重型工具从存放的小房子里移到门口外面使用）。
; x/ F7 H2 z0 i2 l
5 m/ L- T+ \7 o% J

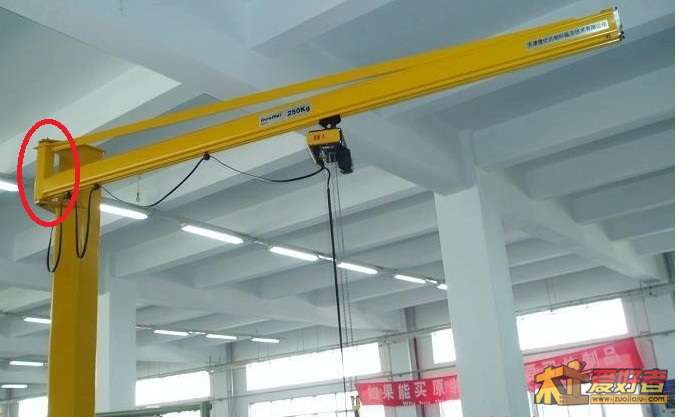

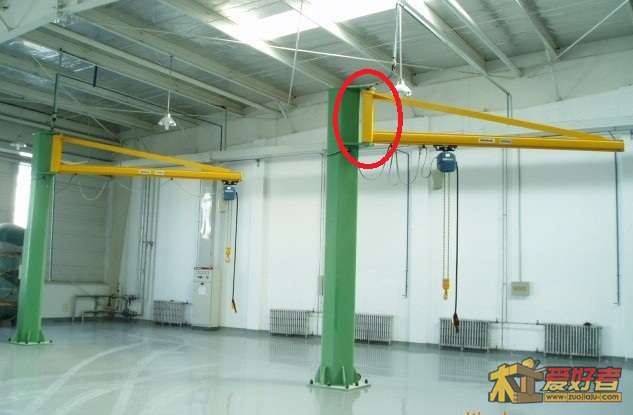

请教大家图中红圈部分的这个圆轴应该怎么去加工做？外圆钢筒应该用什么钢管型材？内圆柱应该用什么钢轴？最主要的轴承应该用什么品种的（它受的力应该叫什么力？）？谢谢！
4 `: v9 L. v: e4 |5 e
这种墙壁式旋臂起重机(不要立柱，直接上自家墙的立柱上就叫墙壁式旋臂起重机了，呵呵）有卖的，但较贵，而且尺寸也不合适家庭的房子用，一般还都是380V的。所以想DIY一个给自己放木工工具的房子使用。


% M# {+ j3 R" _

$ @8 e1 R& ^0 J: a- o

木工XUETU

画红圈的这个部分工作时受力极大，轴承不是非用不可的配件，将来和柱子连接部分也要周密合理考虑，否则容易出现折断的危险；如果你只是为了把份量重的工具在屋里屋外之间吊进吊出，我觉得这种方式局限性很大并不会太方便

richerdtao

楼主房子好大，需要如此重型设备，羡慕

乐盲

有这种类似的电葫芦  几百块就买了

lkj130

那个转轴很简单的，一个钢管套一个轴就行了轴的两段焊丝在固定墙上的钢板上。想拆卸的话就把轴做成销子，用的时候就插进去。不用轴承都可以。你的台锯是重型的？

ham

这个是要算的

( N4 r- Q# i2 V! T; `可能吊起的最大重量、吊臂长度  算出力距来，根据这个再算需要强度
- ~% _6 v$ T8 t; q
如果重量不大的话，凭经验估计就可以了

自由之神

xuexi luguoa zhuanbaohua

hbtsgd

木工XUETU 发表于 2012-8-2 08:42
画红圈的这个部分工作时受力极大，轴承不是非用不可的配件，将来和柱子连接部分也要周密合理考虑，否则容易 ...

/ m* B* c) U2 ]- N& E2 C: f谢谢，房子是矩形的。也就是长方形。还要在房子内行得开吊臂，还要把旋臂伸出房间门外1.5-2米。就需要用这种墙壁式旋臂起重机。

hbtsgd

乐盲 发表于 2012-8-2 09:34
3 k9 j8 Z: y& J& K+ }  t0 [  C! V/ k有这种类似的电葫芦  几百块就买了

葫芦是1000-2000元就没什么问题能拿下，但这个档次的葫芦是不允许长时间工作的。工作2分钟左右就需要休息会的。呵呵。还有跑车呢。

hbtsgd

lkj130 发表于 2012-8-2 12:20
6 A& p7 \( m% A那个转轴很简单的，一个钢管套一个轴就行了轴的两段焊丝在固定墙上的钢板上。想拆卸的话就把轴做成销子，用 ...

台锯或以后的设备预估是200-400公斤。所以起重机负荷为0.5吨。

hbtsgd

木工XUETU 发表于 2012-8-2 08:42
/ [8 o' [: N" q' h1 E7 l; g画红圈的这个部分工作时受力极大，轴承不是非用不可的配件，将来和柱子连接部分也要周密合理考虑，否则容易 ...

, g  k- \- L. d. Q9 ], s我不眠几夜，才测准这种墙壁式旋臂起重机正适合长方形的房子使用，把它卡在适合的位置，房子内所有的位置都可以行吊，最主要的是可以通过房子预留的较大的门，把重型设备吊进吊出~主要是吊出，为了少吸入粉尘，为了场地宽阔，为了采光。为了没有木工坊木工的热情~

古丰

建议：
. t8 y) u! i6 h$ p1、力臂长短，起吊物重量上限，必须请人计算。否则会出问题。
2、轴承和轴套（短的管子形状的外套）使用结构钢就行。
- Z1 B: S* P9 A# C3、上下两个轴承要承受两个相反的力，可以考虑使用中、重型滚珠轴承。最好使用单列锥形滚柱轴承，上下两个轴承反着装，底下的（轴承），滚锥小头向下；上面的（轴承）滚锥小头朝上。
4、轴承的上下必须有端盖，用铜皮调整端盖台阶压在轴承外圈上的力量。
以上建议，请与专业技术人员讨论。上述建议属于非专业设计人员一般讨论。

hbtsgd

古丰 发表于 2012-8-2 21:30
% @) }/ w5 O- U- `7 i) s; u& d! h建议：
1、力臂长短，起吊物重量上限，必须请人计算。否则会出问题。
- r$ M% n7 f' a: ^3 F/ f2、轴承和轴套（短的管子形状的外套 ...

* m+ ]& P* B( ^谢谢回复，非常感谢！作为参考资料学习~

古丰

hbtsgd 发表于 2012-8-2 21:40
9 N' B3 j; \( Y' E% N, `1 e! Y谢谢回复，非常感谢！作为参考资料学习~

9 _; r4 ^+ R1 W# @/ l% `' n互相的，注意安全是最重要的事。实在不行就花点钱请人做，包括设计。预祝成功。

木工XUETU

hbtsgd 发表于 2012-8-2 20:51
谢谢，房子是矩形的。也就是长方形。还要在房子内行得开吊臂，还要把旋臂伸出房间门外1.5-2米。就需要用这 ...

旋臂只能顺钢轴旋转，又要伸出门外1.5-2米，你的工房大门至少要5-6米宽吧，并且转轴还要在你需要的最好位置上，你有得选择吗？就是柱子相对门的位置和距离
如果钢轴离大门很远（你的机器不可能都在离大门不远的地方扎堆等候吧？），你需要更长的吊臂、更宽的大门了，10米（这可能吗？）也不一定够
3 X7 [8 Q. L9 g) _  |+ X难道你还想到了要用多节抽拉结构的吊臂吗？那制作难度和精度还有投资又要高很多
继续讨论
