轨道锯+吴新轨道+吴新雕刻机轨道配件学习制作2.3米高鞋柜

滂沱大雨

taoliangss 发表于 2012-6-20 08:53
( ~5 G/ R4 j; E9 T% C7 k" I+ K其实，大家也不要太迷恋轨道，要想通过轨道锯裁两块相同尺寸的板很麻烦，校准相当累，还有误差。其实只要台 ...

1 [& S7 |3 @6 @1 c多说两句吧。
  Z6 Q+ z6 p9 I2 }: A% l) a0 Z3 K关于导轨该不该买或者有什么用，每个木友恐怕都有自己的考虑。
( \* q: m, p% w. _$ p9 W5 \% e比较经典的用法是像老梁那样，拿它当台锯用，纵切、斜断。
+ I( r# H$ y: ^" j" A我选它的理由有几点：
& b( X7 a9 r8 E& P3 |    1、作为台锯的补充。我有得伟745台锯，但作为便携式台锯它有局限性。像搞整块板子，就力不从心。745纵切靠山与锯片的最大距离也只能开到40多公分。曾经考虑过制作辅助台面，甚至附加纵切靠山的方案，但觉得很占地方也不便收纳，否决掉了。另外对于实木原板（直接由圆木剖成的板子），第一条直边在台锯上搞也很费事，必须弄个带直边的滑板才行。如果原板的长度接近2米，这个滑板几乎就没法弄。台锯干不好的这些活儿，对轨道锯来说可以轻松搞定。
) H  k; s6 U1 D+ J3 e    2、外出作业使用。别的不说，多数木友恐怕都买过板子。别人一买几十张的时候，店家可以免费送货上门，我只买两张，店家就不给送，只好自己花20元雇辆三轮车往家拉。我干嘛不拿上导轨和充电圆锯，就在你店门口的马路牙子上，把板子破成我需要的尺寸，然后放在后备箱里拉走（我的车后排座可以放倒，拉一米五长的东西没问题），让你店家也干瞪眼一回……
2 V! M4 T  V! u$ E& ?    3、别把它和轨道锯作必然的联系。你完全可以把它当成一条带滑条的直线导轨。基于这种思路，你可以搭载很多你想让它走直线的工具，什么雕刻机、曲线锯等等，需要做的只是一块适配底板。你只要愿意，拿它当大个头的直尺也无妨……
    4、以最小的代价拥有轨道锯。正牌的轨道锯，不管是费斯托还是得伟，以我的经济实力恐怕这辈子都没机会体验。吴新的伟大之处就在于，他让你只花500块钱就能拥有（确实是伟大，我个人是这样认为的）。即便是再配个洋二得伟DWS520，算下来也不过1000多点。谁敢说这不是轨道锯？我始终认为敢于把洋货山寨得形神兼备的商家就是英雄。没有这些英雄的存在，我们只能从一堆堆洋垃圾里找我们想要的东西，那种不自在的感受想必多数木友都有切身体会。

涛哥

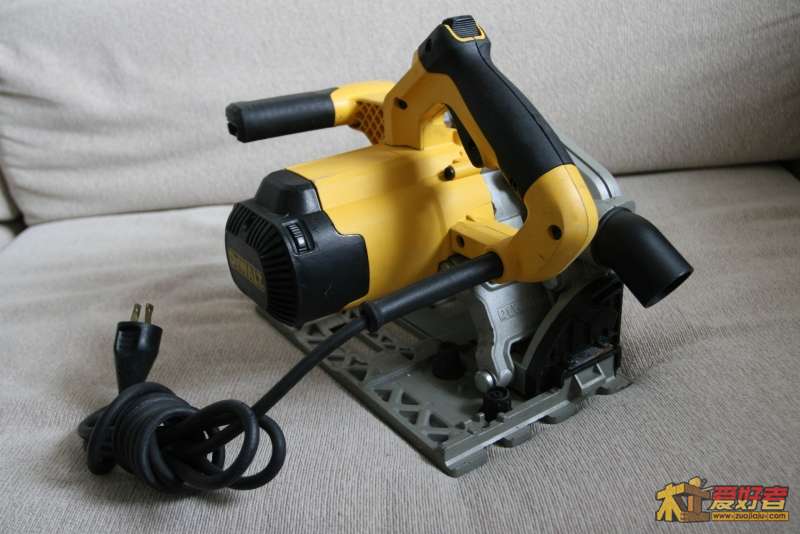

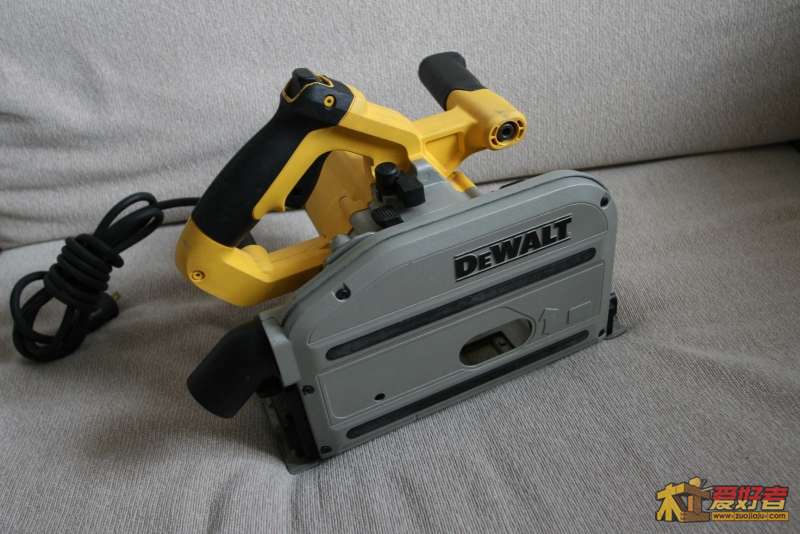

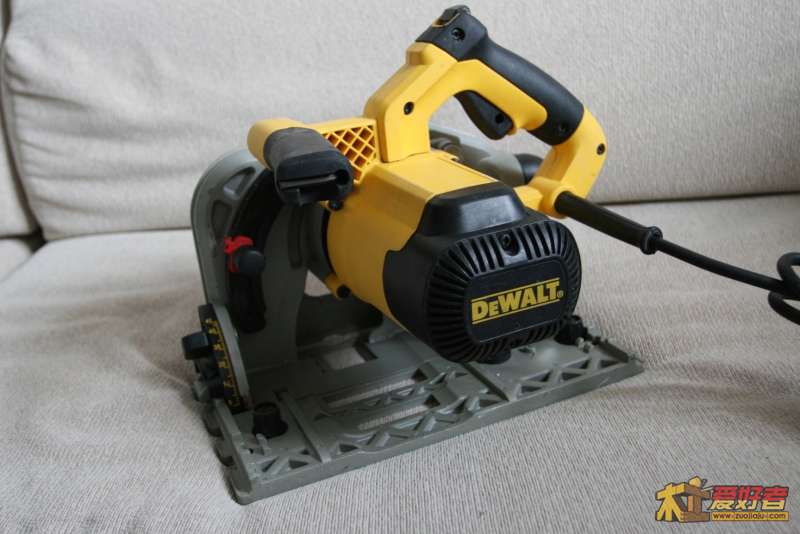

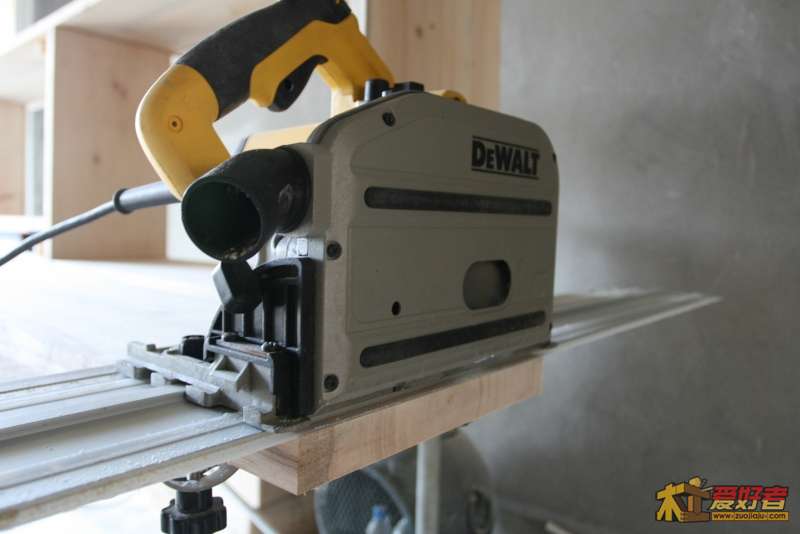

        DWS520终于到手了，因没锯片所以还未测试。先上图片看看！

liu200801916

毒 你就是毒 你好毒啊 你好毒 尤其是大雨哥

涛哥

+ y+ J- a7 o" f8 g    原想端午节好好干上三天，结果第一天在单位值班，另外两天时间也没有用足，端午节哪天气温很高，影响了进度，这次假期满共加起来也就算玩了一天的木头。
0 j( e) f" B3 p4 e' y: U    先说说用轨道锯开原木板的便利。

       原木横截面与轨道用靠尺靠成90度，固定导轨。

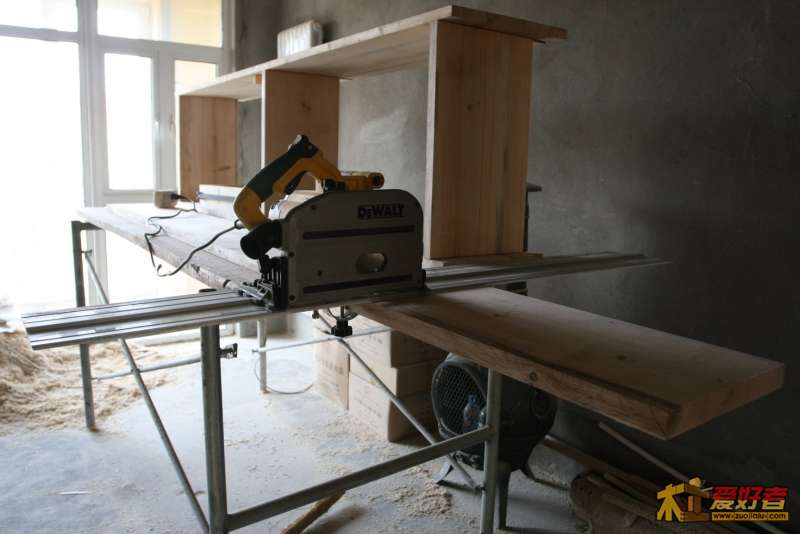

3 J1 A& c4 |8 z* H3 D      轨道锯切边。
4 ~2 ~' f& T5 L" G

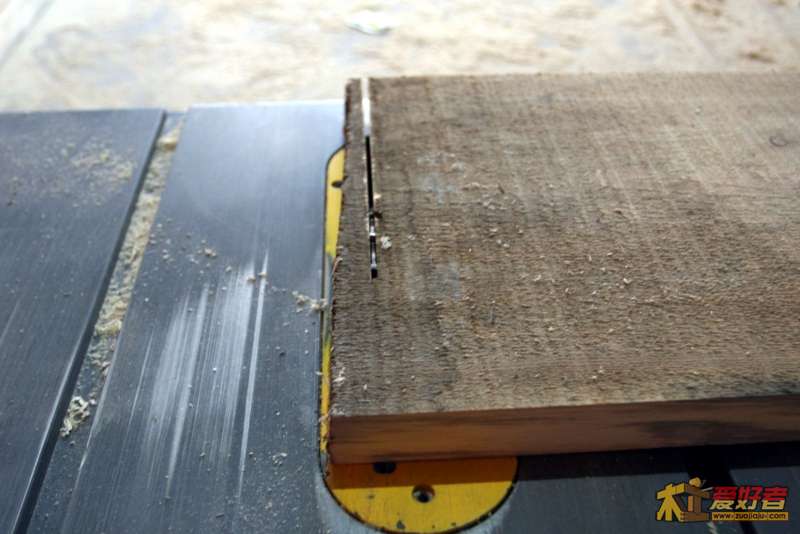

# i& v; b$ g  `2 C       另外一边用台锯切。
9 j! I# m! |3 J

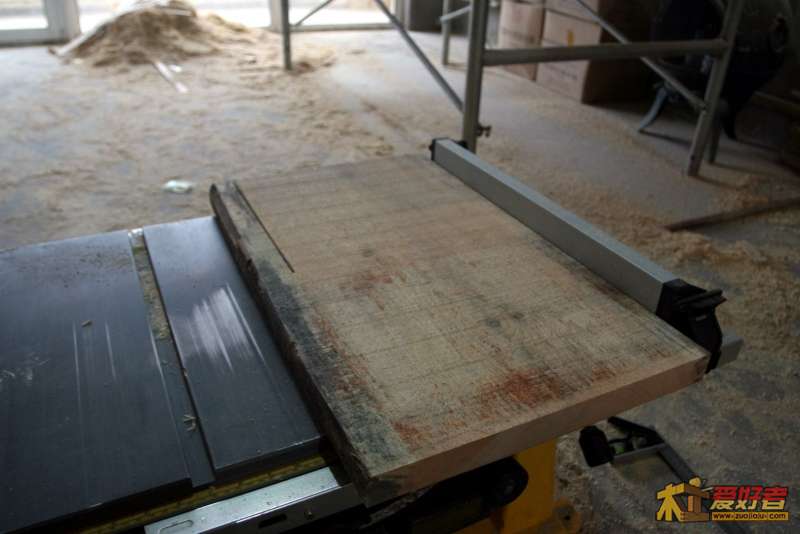

1 Q* [8 g5 h" `" t       另外一面的横截面也用台锯一切。

       很快一块所需要尺寸的板子就下好了，对于初学的我轨道锯和导轨是我必不可少的工具，相见恨晚啊！
" u+ E* O/ X% t) ^, k  X

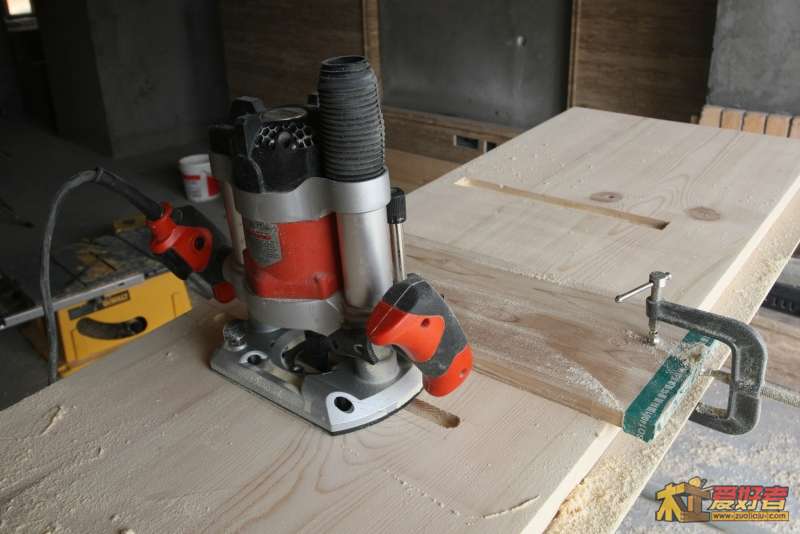

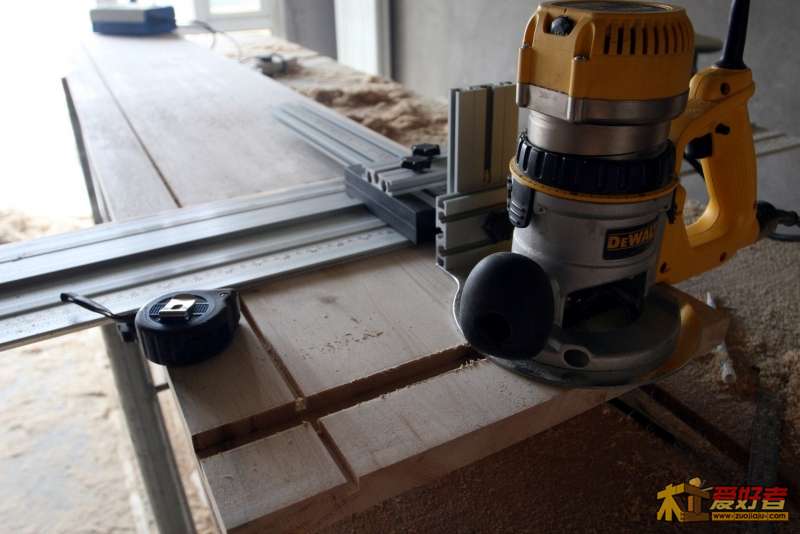

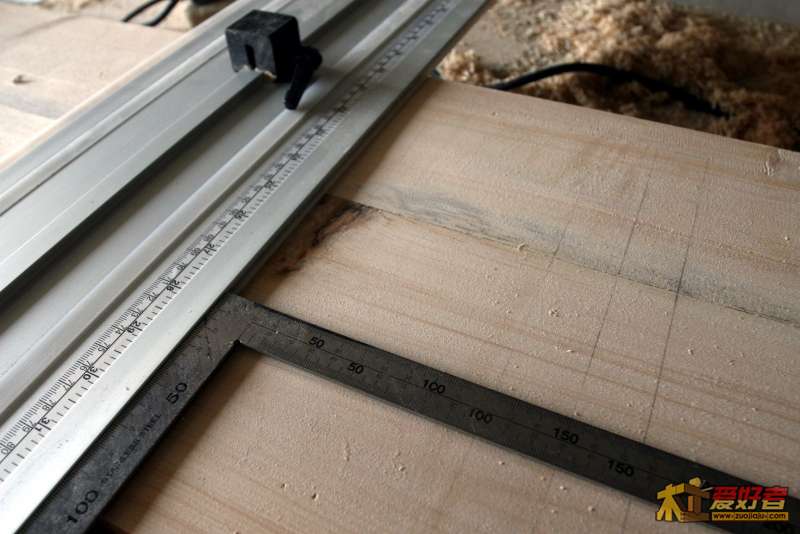

. W% A) |5 ?: Y% ]7 B  z" b# {+ T) H  v: S       木板上铣槽也是非常方便，导轨与需铣的位置留有150mm以上平行距离。

       铣刀深度量好，因为我铣燕尾槽所以深度要一次到位。

- E/ E$ I6 I) `6 d       第一刀很费机器啊，负荷大碳刷出现火花。应该先用清底刀铣，怕麻烦伤机器。

       铣出的槽面有焦糊情况，铣刀新的，看来选择的转速不对。需要学习！希望前辈指点。

       导轨铣槽便捷并有精度。

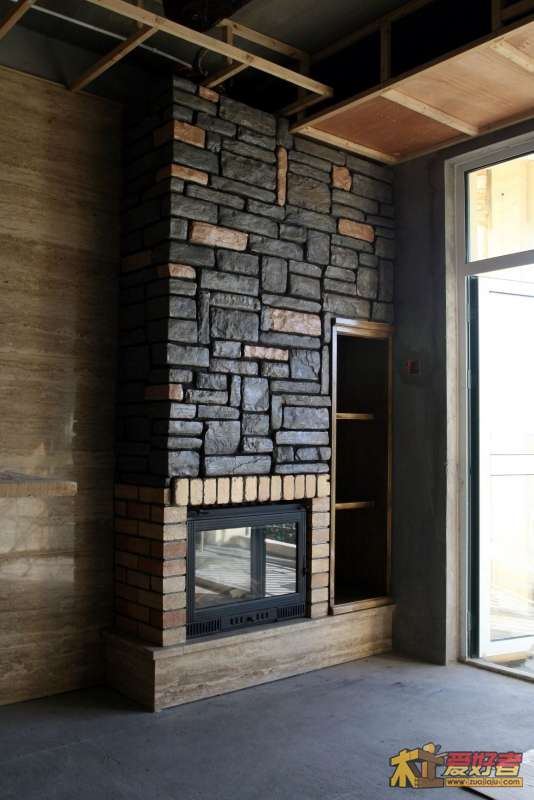

       这是我装修DIY的壁炉，边上的木柜是去年做的。

; b2 m& C4 u* [3 ?1 g, V# n& m7 v       当时采取的铣槽方法是不是很麻烦。
- j3 e0 O9 Y4 ~" `

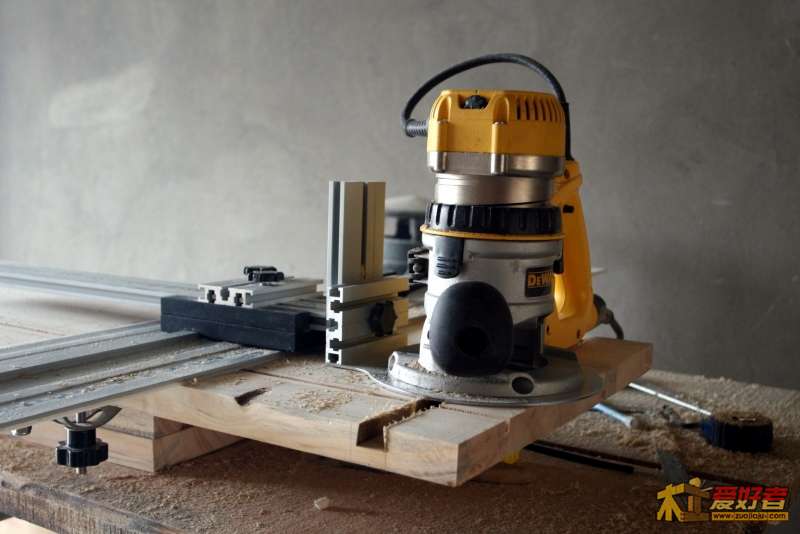

       现在用导轨和雕刻机配件铣槽很给力。

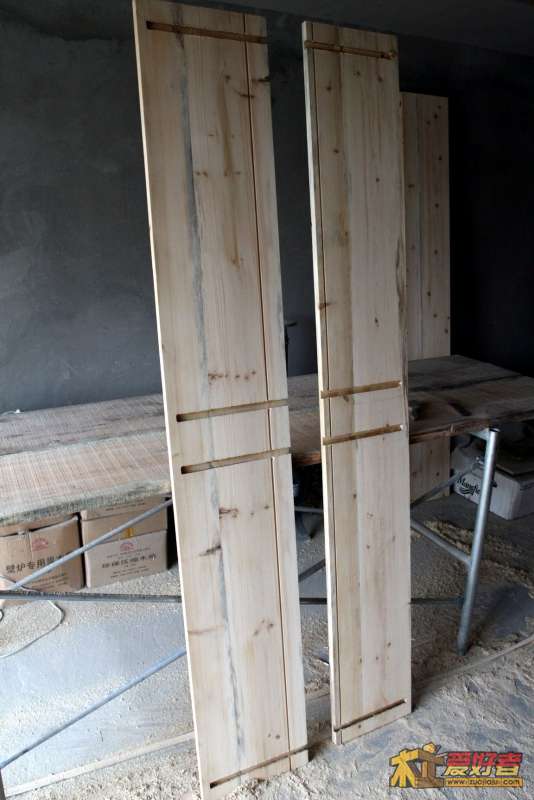

0 a! ?5 B& e& T) g: e       鞋柜两块侧板。

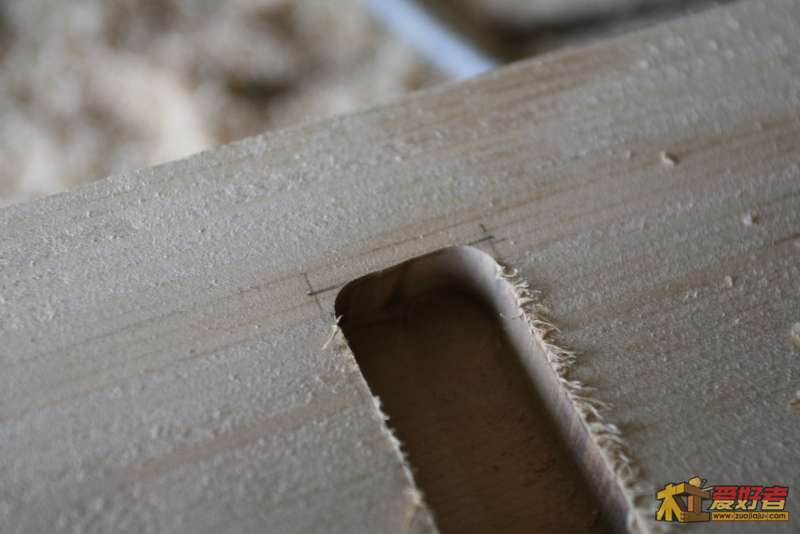

       铣的槽口

       端午节我在玩木头，老婆参加小区售楼部组织的蛋糕制作DIY，看到她带回来的作品，我说：“今年做鞋柜已经没有去年做的那个壁炉柜辛苦了，因为俺有轨道锯和吴新工具的轨道及雕刻机轨道配件了”。不知她能否感觉到工具重要性的暗示。
) f7 D! Z. Q( D& n( C& ?  k2 J未完待续。


! P8 z- k; e0 o! h  @5 O

7 ]4 ^$ }* V. T4 k' z" S

涛哥

& q  E, H. T0 q' x# e

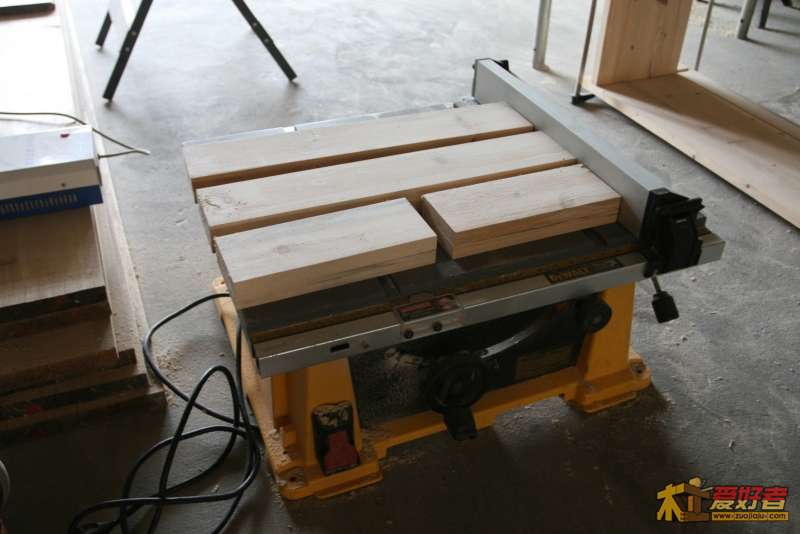

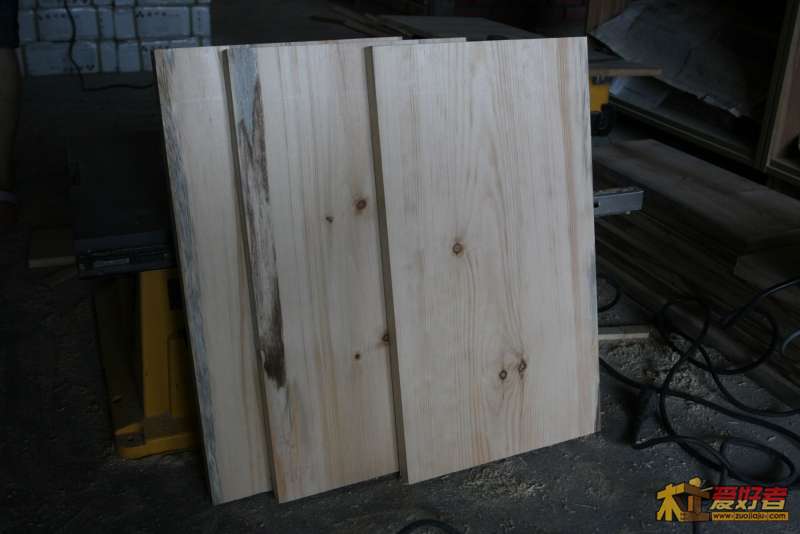

        在期盼中，又迎来了一个双休日。这是鞋柜的三个横板。
7 v$ B2 T- n; ^4 z

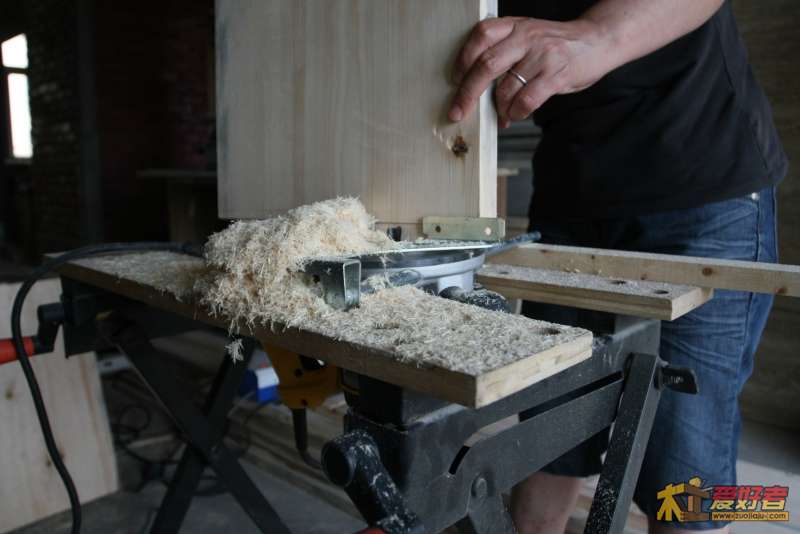

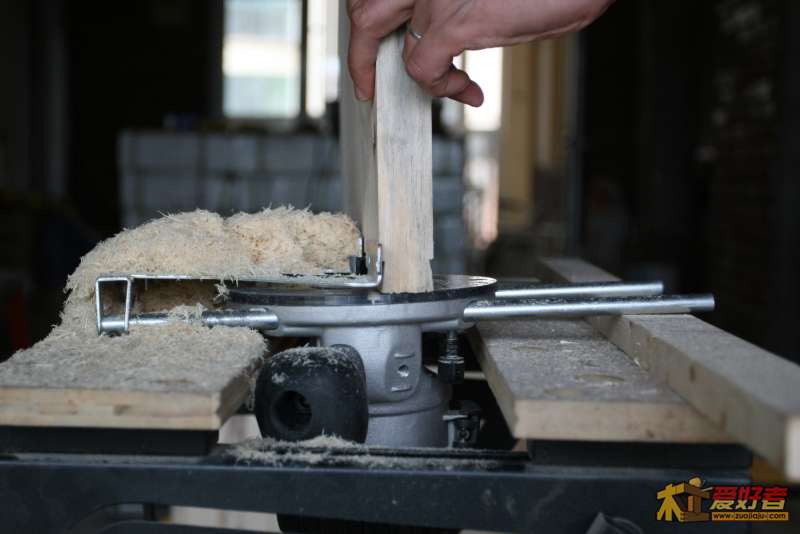

        用雕刻机铣燕尾。
) N, ?, O2 ~8 ^) f! i
        在网内看到前辈关于雕刻机操作的安全要领，小心的从右面向左铣，俺牢记从刀刃向着靠山旋转的一面进料，每次切削适量。

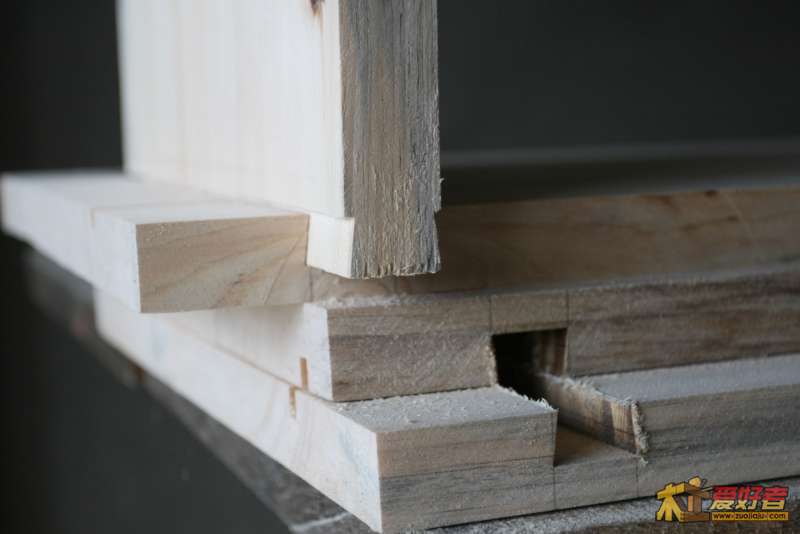

3 C: a3 W; `3 G        燕尾与燕尾槽紧密配合。

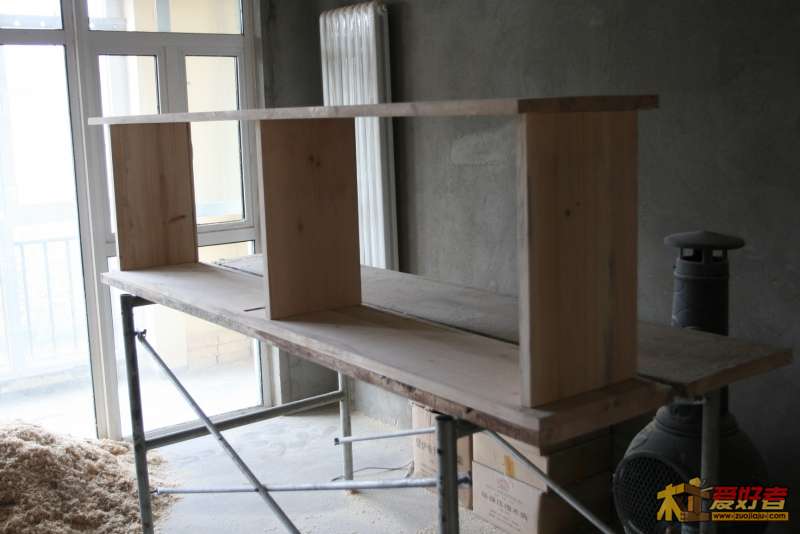

' w% o, k- Q2 i+ T6 {        三块横板插入燕尾槽。

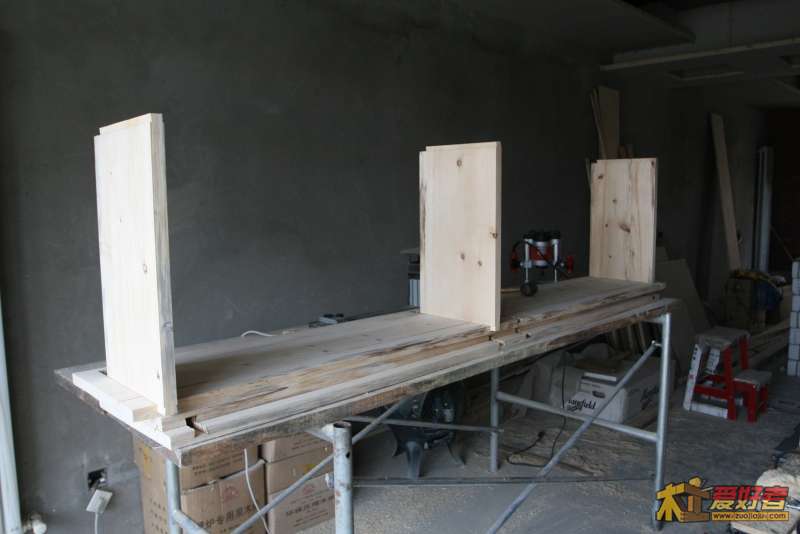

9 i- \$ n0 r9 a$ x        另一块侧板也插入，在没有抹胶时，很容易就组装好了。但是抹胶后组装就非常困难，可能是用白乳胶后，松木料遇湿发涨的缘故。今后是要注意这个问题。
, N' z# F, F: }6 U3 r+ v

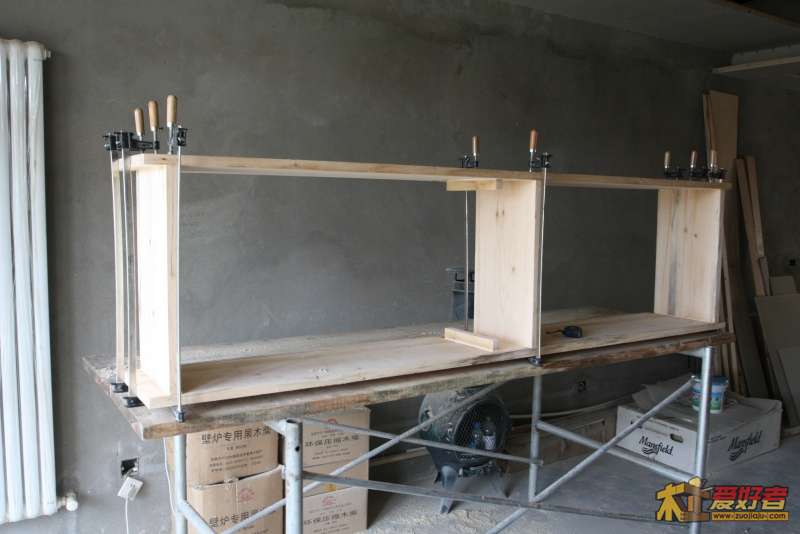

7 K( i- h- E6 l- e* Z  {: B        粘胶后不放心还是用F夹夹紧。

涛哥

0 S; m. a/ G9 ?* \2 s# v        鞋柜抽屉的四块料。
$ \' c) q% `6 U. C. D8 ~" x" N

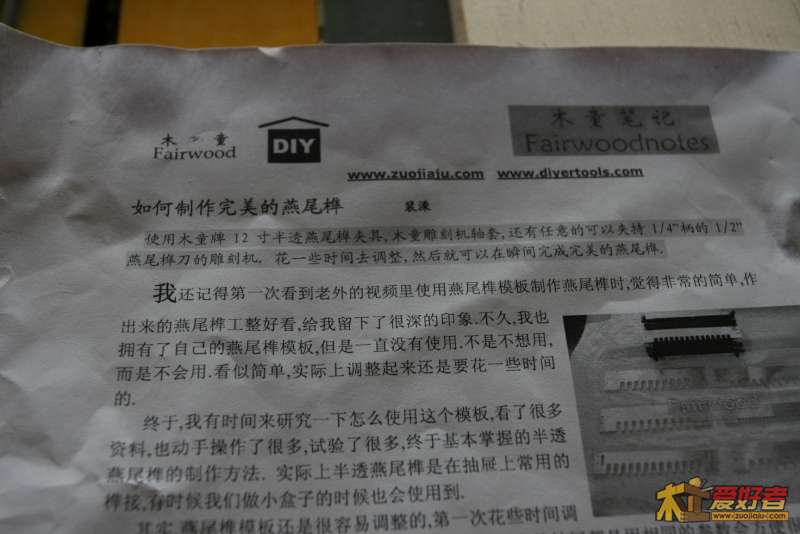

, R& {9 L+ S2 [9 O        从咱们木网下载的《如何制作完美的燕尾榫》作为学习资料。
* j. K. H: \% J8 m" n  X
/ s: J; n7 C: r; s        资料非常详细的说明抽屉四块板如何标记，让我这个初学者不走弯路。
& t0 d) P, o7 M     题词“中国木工爱好者是个好网站”。
4 j8 C$ q2 k6 U0 v9 X, G9 a
        照《如何制作完美的燕尾榫》学习资料排板标识。
) f1 w, ]; s! C) a6 Q

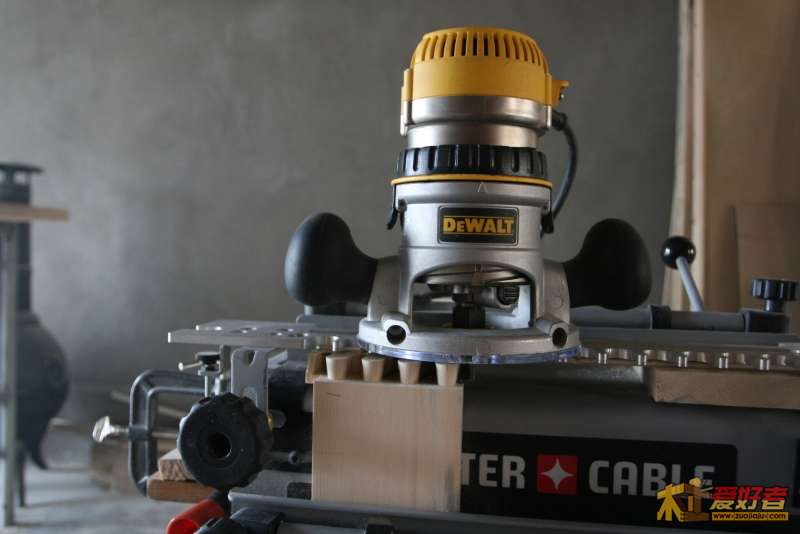

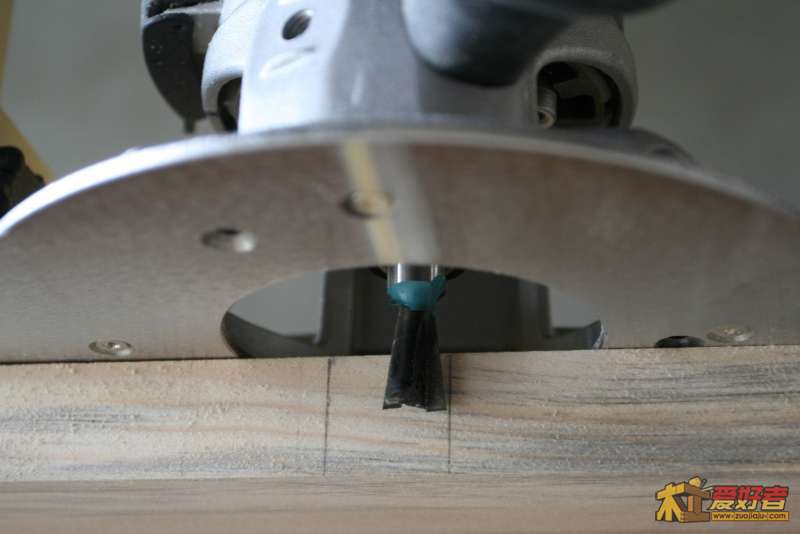

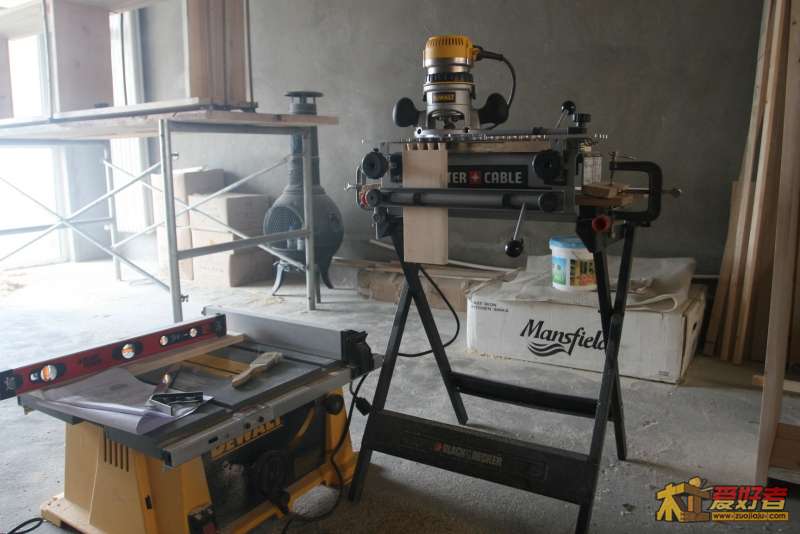

        开始铣燕尾榫。

2 M0 [2 B* J% r        铣出漂亮的燕尾榫，榫紧把铣刀向上调点再铣一遍，铣到松紧适度，松了反之。
+ r( M0 V% X: r0 g1 J% R5 h

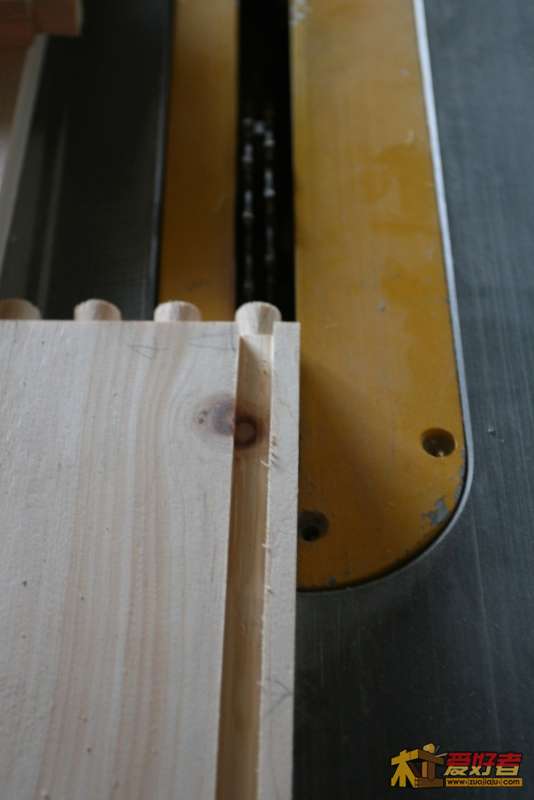

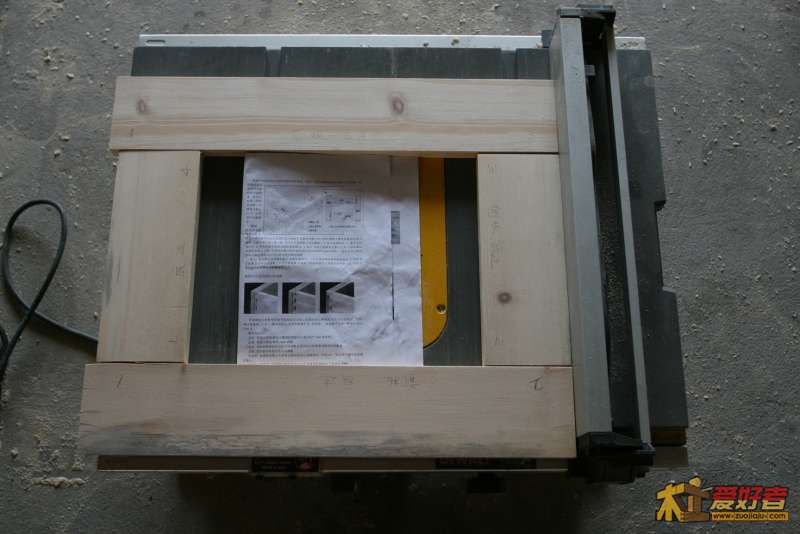

        在DW744装DADO锯片，锯出1cm的抽屉底板槽（求结实底板用两块三合板）。
/ L: z( `% z, b" S1 f8 ~

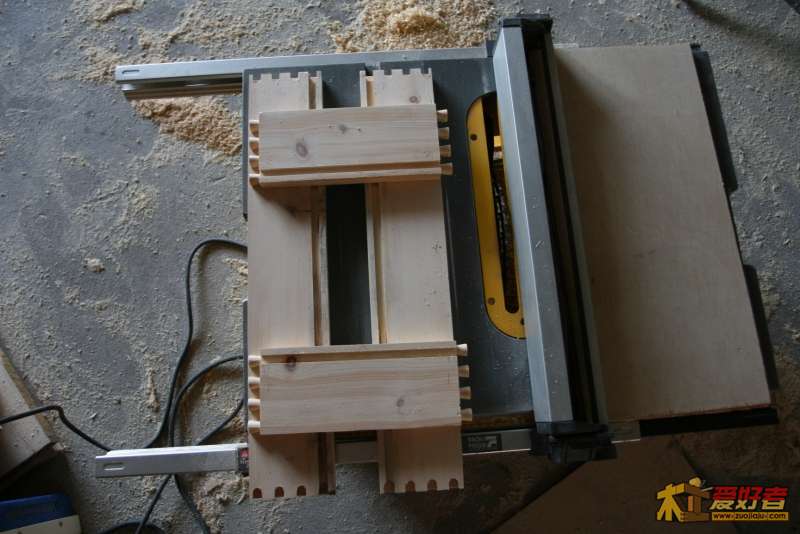

7 ?! n8 t( ?" D        抽屉的四块侧板在学习资料的帮助下一次性制作完成。

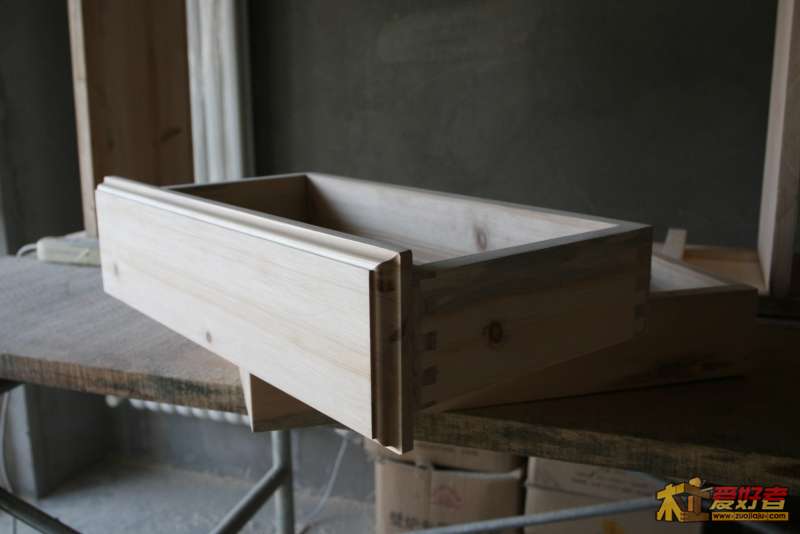

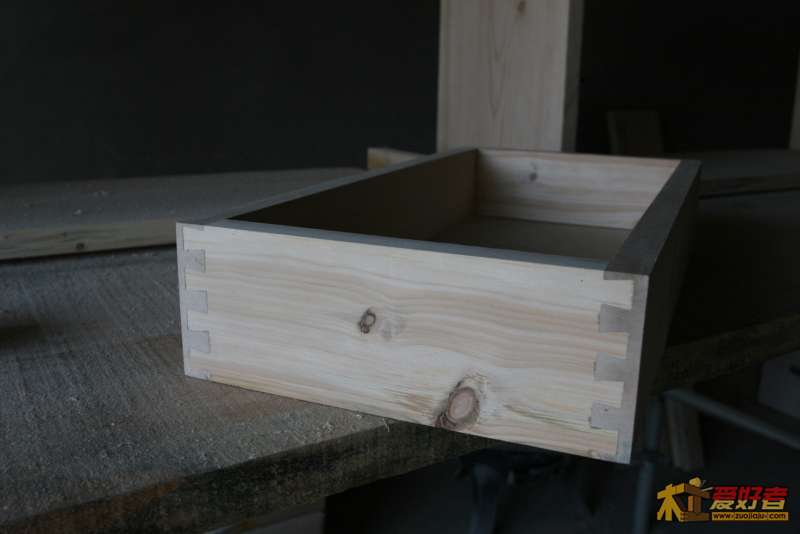

% |. {' O0 K/ J& B( b  O) Y5 I        组装好的抽屉非常漂亮。这要感谢《如何制作完美的燕尾榫》的作者裴先生。
9 U, b6 b2 d- d: |, R! f

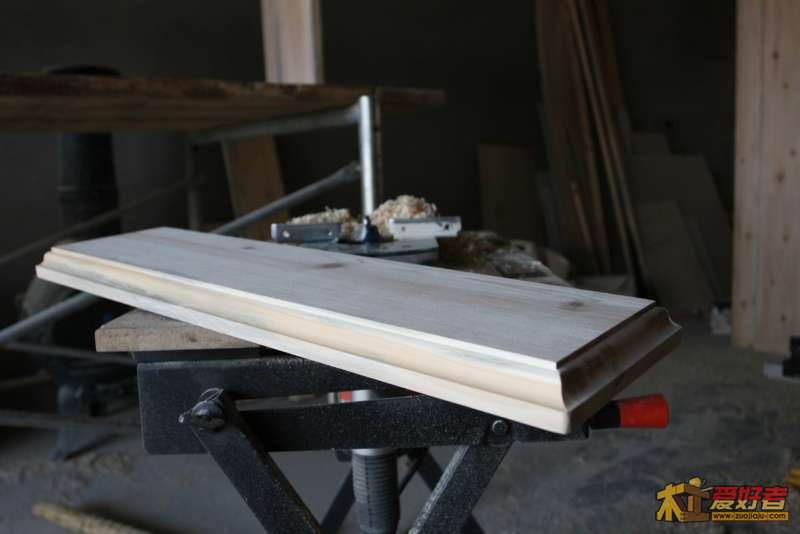

2 ^1 r# q* t& V: \8 e+ s! i9 L  K9 s        用敏仔刀铣出抽屉面板的四边。
* m7 t% `' w. d5 x4 R
        鞋柜抽屉很顺利的完成，它能使我兴奋一段时间。
. B4 T  L3 K- V! m) d8 b2 t+ X

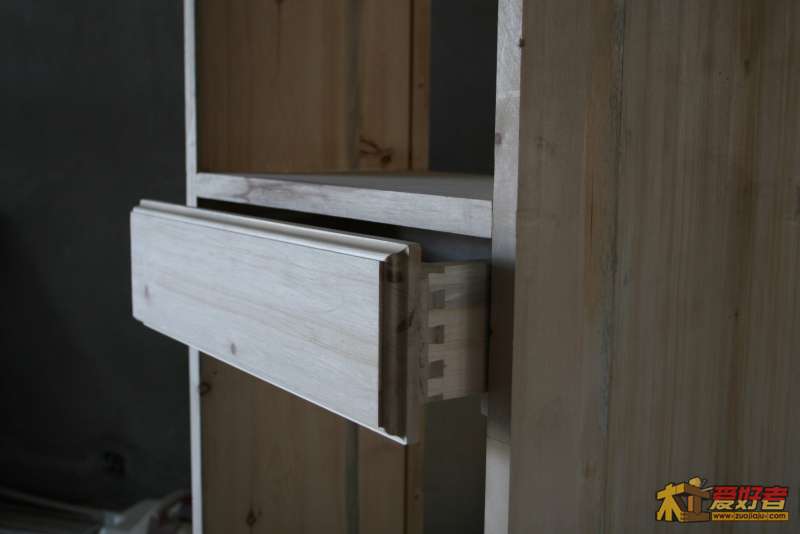

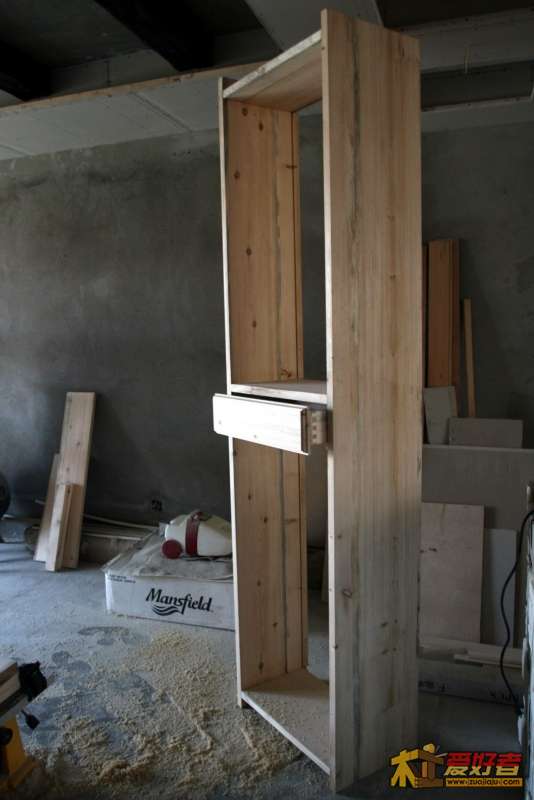

        抽屉入位。
' d& I# h8 Z% O. T# U- f% b
        两天的成果。接下来制作上面的一扇柜门，下面的三扇下翻式鞋柜门板，全是美式的。

涛哥

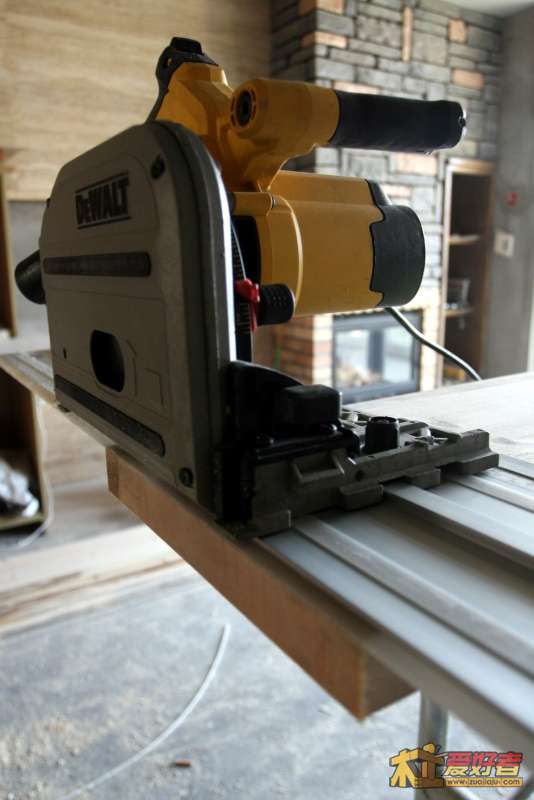

( d7 n& V5 P: W' Z0 k( O, r" W          上周收到吴总发来的锯片，锯片非常棒，性价比高。这两天截板全用DWS520了。

0 A3 N* T& }2 I. h1 a         我是非常幸运的，这个DWS520性能不错，还是原装220V的，用起来很方便。它配上吴总的导轨那是“相当完美”， DWS520确实名不虚传。
# e& c7 I: {3 ~
         几位木友问俺DWS520在那搞到的，我说过在吴新工具轨道没出时，淘宝上有几家卖样二的店铺是有现货的，我那时还犹豫不决，结果拿到轨道后他们全都没货了。我只能把希望寄托在我经常光顾一家店铺，让这家李老板给我搞DWS520。我也三天两头联系他问搞到没有，曾一度有让国外亲戚买台新的带回来念头。在迫不及待中还是买了威克士WT431KE，当威克士WT431KE只用了一天时，李老板旺旺留言来了：搞到了DWS520还是原装220V的。我当即将它拿下，在忐忑中等待它的到来，收到后如获珍宝的认真地清洗使其面目一新。
% w- G( w" n( ~5 K* ?     在这里我不想毒木友，只是想说喜欢的东西请不要犹豫，得到需要耐心。

        当有了DWS520后威克士WT431KE的去留问题自然成了老婆唠叨的话题，木友们说俺该怎么办？它毕竟才用了不到一天啊！
    未完待续。
) h3 y1 R/ P0 y0 i  \- s; Q2 w

吴新

520比俺的要新

驿风

做的漂亮，帖子也很详细，学习中

涛哥

威克士WT431KE已出，谢谢木友的支持！

platch

楼主你太坏了，唉

collabear

越看越生气，楼主在一个帖子里竟然连续放毒！必须打倒！

欣宇电脑

涛哥 发表于 2012-7-4 09:53
威克士WT431KE已出，谢谢木友的支持！

, L+ a; m* ~3 ~6 @% g! t涛哥你放病毒啊.害我中病毒了....到处找WDS520 可惜一直没有找到...

机械师

有的时候，等也是个办法。

小Q

因为你放的毒，这几天做洋二老板都被问爆了@_@  DWS520  "我一定要找到它"。还要感谢一下你。 我用二代导轨这么久 还不知道能拼板用。。。 被你毒到了 马上换全套“新轨”。
