制做了一个两米高的．．．对有风机的木友是否有帮助

老闷儿 · 发表于 2008-2-3 18:42:23

我也不自觉了,自己顶一下.

kennyxue · 发表于 2008-2-3 20:45:06

吸力小的问题, 可以考虑以下方面:
1.  管道长度尽量短
2.  管道口径分布做到距离机器吸气口越近, 口径越大. 简单说就是锥形的趋势.
3.  管道不要漏气.
4.  管道内部尽量平滑, 不要有过急的弯角. 平缓过渡.  让气流少散射. 少反射.

纸上谈兵, 仅供参考.

老闷儿 · 发表于 2008-2-3 20:57:55

年后,我按照楼上谁的试试.谢了

bj2008 · 发表于 2008-2-3 21:34:08

老闷儿兄,你把管直接对接工具看看是否好些?

老闷儿 · 发表于 2008-2-3 22:00:15

风机吸口是10厘米的,机器大都8厘米以下,手上没有变通就没有试,我用手试过吸力大,,按你的说法应该没问题.我现在不知道是管子还是风箱漏气?

bj2008 · 发表于 2008-2-3 22:14:04

所有的接口应用橡胶，风箱漏气的可能性大。整体还是不错的，等我有了风机就照你的样子做。

bj2008 · 发表于 2008-2-3 22:26:12

原帖由 老闷儿 于 2008-1-31 22:41 发表 2 Z, h% [/ T0 s& W% B1 }
32175

针鼻大的眼，斗大的风。

2008-1-31 22:41

附件



xiximi · 发表于 2008-2-4 11:31:08

新手回帖为了发帖

近山人家 · 发表于 2008-2-4 12:02:54

精品，用木头说话，用图片演示，用风机狂顶！

老闷儿 · 发表于 2008-2-4 17:47:33

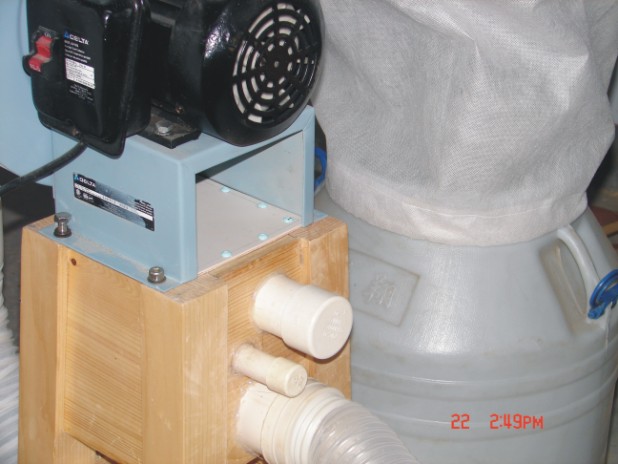

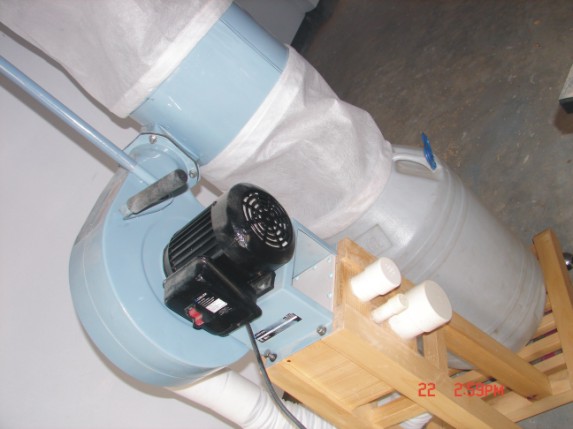

特写

[ 本帖最后由老闷儿于 2008-2-7 13:35 编辑 ]

老闷儿 · 发表于 2008-2-4 17:49:37


[ 本帖最后由老闷儿于 2008-2-7 13:20 编辑 ]

老闷儿 · 发表于 2008-2-5 22:01:18

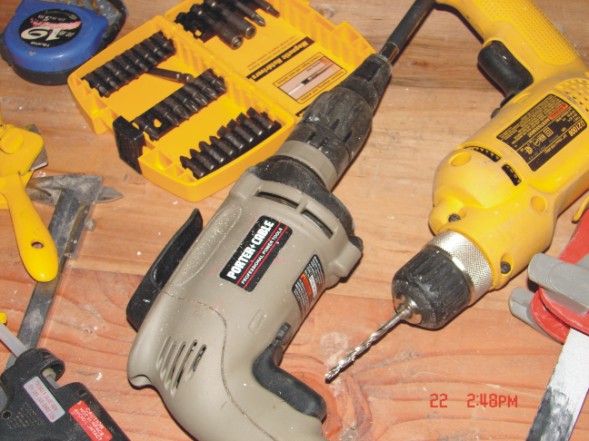

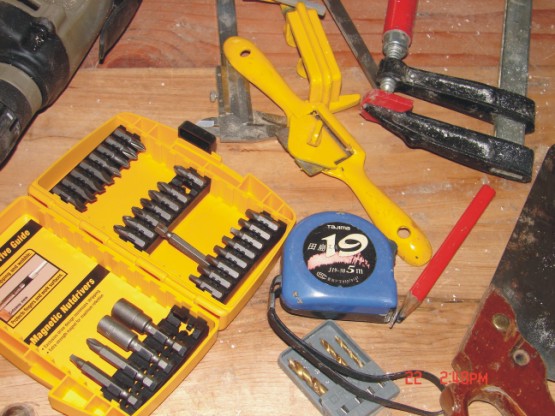

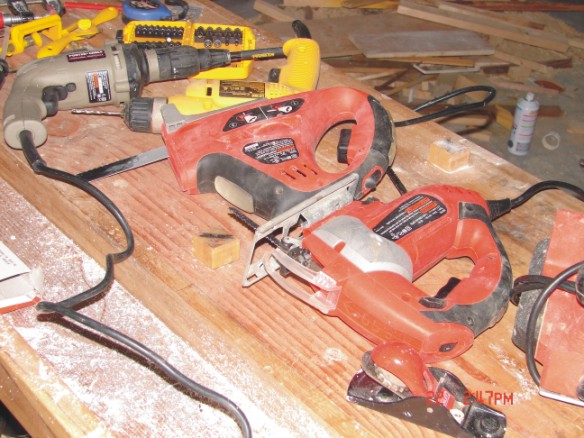

把参与制做集尘器的手提工具发图,希望对木坛新手有个感性认识,逐步积累,以日后提高.

雪人 · 发表于 2008-2-12 21:18:25

造毒的手艺不错！卜派的起子也选得好

这风机大致有多大尺寸呢？风力如何？声音如何？

老闷儿 · 发表于 2008-2-14 17:39:27

原帖由雪人于 2008-2-12 21:18 发表
6 b! t" l+ B" {* B5 p0 s3 S( P; l造毒的手艺不错！卜派的起子也选得好" />
% J" l3 q; {/ p6 O% `2 p这风机大致有多大尺寸呢？风力如何？声音如何？

谢谢夸奖了,起子的确很好用,710瓦,比一般冲击钻功率还大,有男人风.原风机尺寸大约高和宽是400,厚是330毫米.经我改装后的尺寸是;高2000.宽780.厚460毫米.功率1000瓦.愿机器的声音就可以接受,改装后使用比较大的木料当底坐,躁音减少了很多.好向有一半的声音到了底坐下的风箱里了.

雪人 · 发表于 2008-2-20 12:05:35

谢谢！:smile
