# c! ^+ `* ~/ I8 y传统木工必修课——八字脚小板凳制作
0 x5 C3 ^- I* q6 Q: h e（其实这个帖子应该发基础知识栏更好，想发那里但改不过去，算了就这里吧！）
q+ u! C2 k) @0 l8 S( ~7 r 传统木匠学艺，是在师傅带徒过程中，先经过使用和维护工具的初步训练以后，达到能用斧、锯、刨、凿等传统手动工具熟练加工整理木料。在这个基础上的进阶，就是学习制作木器。木器的概念范围很广，从家具到房子，从生活用具到生产用具，应有尽有。学习制作木器当然也是因循渐进，按部就班，技术上先易后难，先简后繁；形制上先小后大，先方后园，再是不等边到多边形，应有尽有。八字脚小板凳制作，应该是传统木匠学艺中应知应会的基本手段之一，所以称作传统木工必修课。八字脚小板凳制作看似简单，但有一定技术难度，属于木工在掌握使用工具，能制作方形木器以后的进阶技术，非常实用，且有很大的技术扩展空间。下面就八字脚小板凳的制作，作一个比较详细的介绍和交流。$ L9 H! c$ u" C
6 F$ D' B: r4 w$ ?
木作名称：八字脚小板凳- S+ a: P5 f( Z- Q; v2 Q$ W
制作工序：主要分为，设计与制图——取材与选料——下料与配料——净料与划线——打眼与开榫——截榫与塑形——组装与校准——净面与打磨，这八个步骤。这八个步骤也是现在一般木器家具制作的基本工序。当然地域不同，师承习惯不同，制作工序也会不同，但基本还是大同小异。, t" n' d! x+ F' @" p: k# o! ^
制作材料：根据条件，没有特殊要求。但不要用太软的木材，象现在速成林的杉木，不太好加工，成品也不牢固。
Q# [% D( o) M T1 k8 e 制作工具：传统斧、锯、刨、凿等手动工具，必要的量具和工作台（包括工作长凳）。做这种单件小木器，传统手动工具更方便，环保，工效高。
8 \( }9 M* I9 @, A+ o 制作用时：从下料开始到打磨完工，生手要求能在半个工作日（4小时）完工，熟手2小时完工。学艺完成一件成品应该要有时间要求的概念，迫已有时间要求，在制作过程中就会考虑统筹安排，合理分配各个工序应该所化的时间与功夫，避免无效劳动，提高工作效率，这是追求效益的关键，是木工学艺中的软技术学习。! N+ v6 n O+ i
技术节点：学习单向和双向斜榫卯制作与组合技术。
! O2 G- q) ~3 x1 q3 Z6 ~) i 知识节点：木器制作传统梯形斜度比的计算和应用，以及八字脚板凳的美学概念。
5 N3 X& A2 n' C" H; _ E0 ^ 扩展空间：熟练八字脚小板凳的制作，可以举一反三应用到八字脚长板凳，八字脚方凳和八字脚方桌、长方桌的制作。形制上可以扩展到加牙条，起线脚，加双枨等，以致达到能够制作有相类似技术节点的传统明式家具等高级进阶。* G ?) Q/ z6 E$ x
$ k j$ ]" a/ e; |' ~# x) n八字脚小板凳制作工序图例与说明（包括所用工具） 4 z& F$ l+ a$ c
一、设计与制图. s2 i3 M- q2 g# B, ]. s. C
木器家具制作的设计与制图，其实并不一定都要有，因为很多家具制作可以按照实物仿制，包括传统老家具制作。传统木工完全靠师承，多半是师傅的口授手教，民间木工在学艺与谋生过程中，经过反复实践将家具式样与尺寸烂熟与心，所以并不都有设计与制图这个步骤。

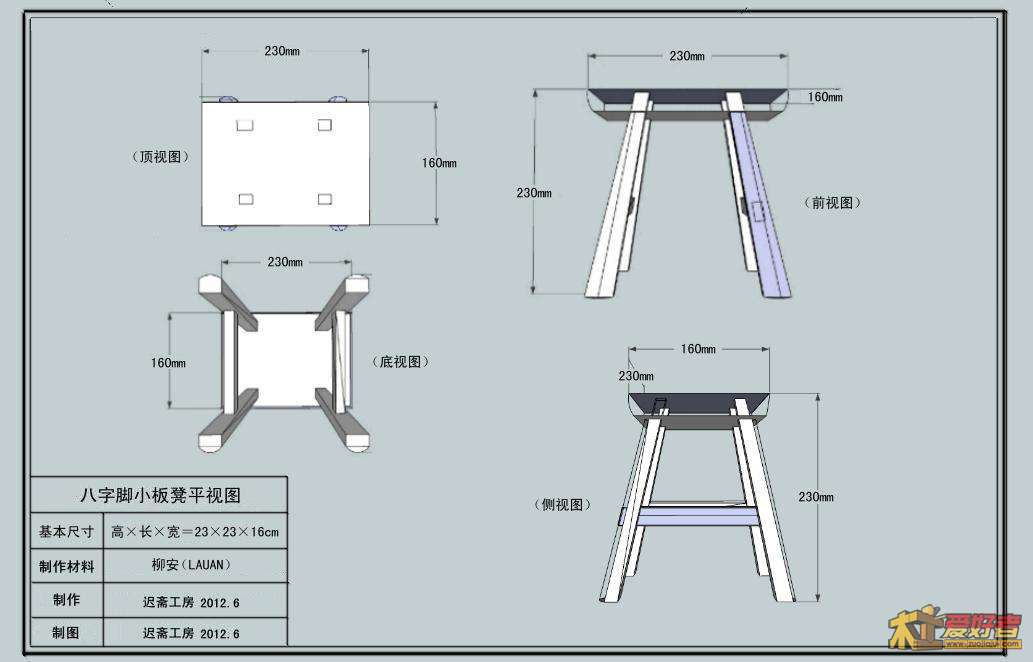

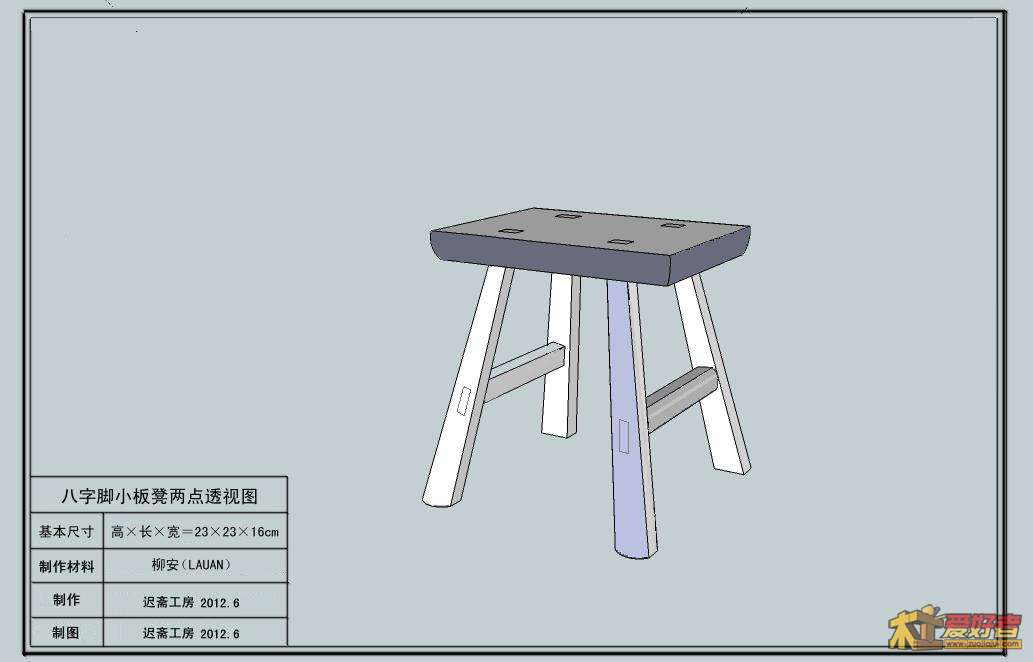

2 U6 p6 M. b/ A* p 这个八字脚小板凳设计与制图，也是事后补的。自己做这种八字脚板凳，只要有凳面长宽比和凳高的基本尺寸就可以制作。做一个小板凳包括拍照也就用半天时间，而用草图大师画这个图纸，用了整整一天时间，比做凳子还化时间。所以自己平时做东西，一般不画图纸，有个基本尺寸就行。八字脚小板凳两点透视图，点击图片可放大。 八字脚小板凳平视图，点击图片可放大。 ' t) x* \+ \) t; ^
R d+ N/ h$ A2 r4 v# P, X
二、取材与选料5 w! x- j7 N& B3 x
这个工序做小板凳可以忽略，做大一点家具就有采购选料等环节，做什么东西选用什么材料做，这里面有学问也有经验，不能小看呵！
( M- x, b8 h8 a9 k, k1 g( f 三、下料与配料
y+ l# L Q$ E5 [ 一般是根据要做的木器尺寸下料，要考虑留有余量，特别是这种八字脚板凳的脚料，因为是明榫要留足余量，避免在安装后发现榫还不够长，出现瞎眼榫等现象。板凳配料自然简单了，如凳板那一面朝上，脚、档料那面是出面等等，复杂一些的家具配料就要讲究多了。( D5 k- p# {# A+ e9 _, C

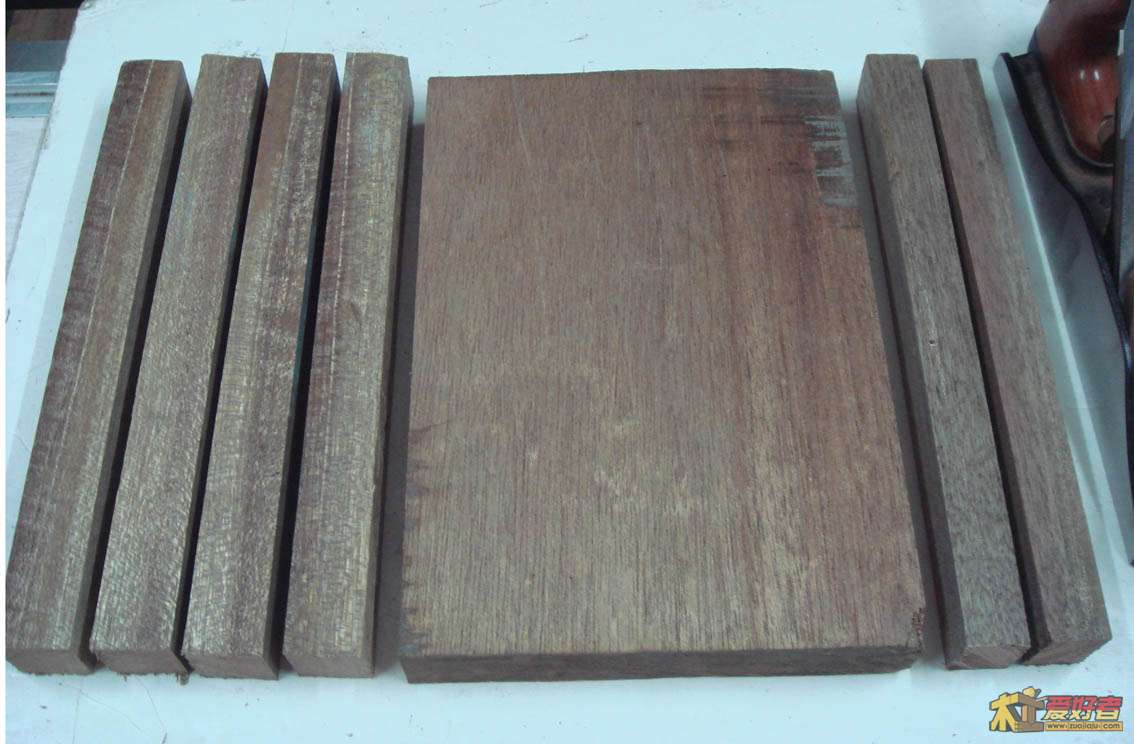

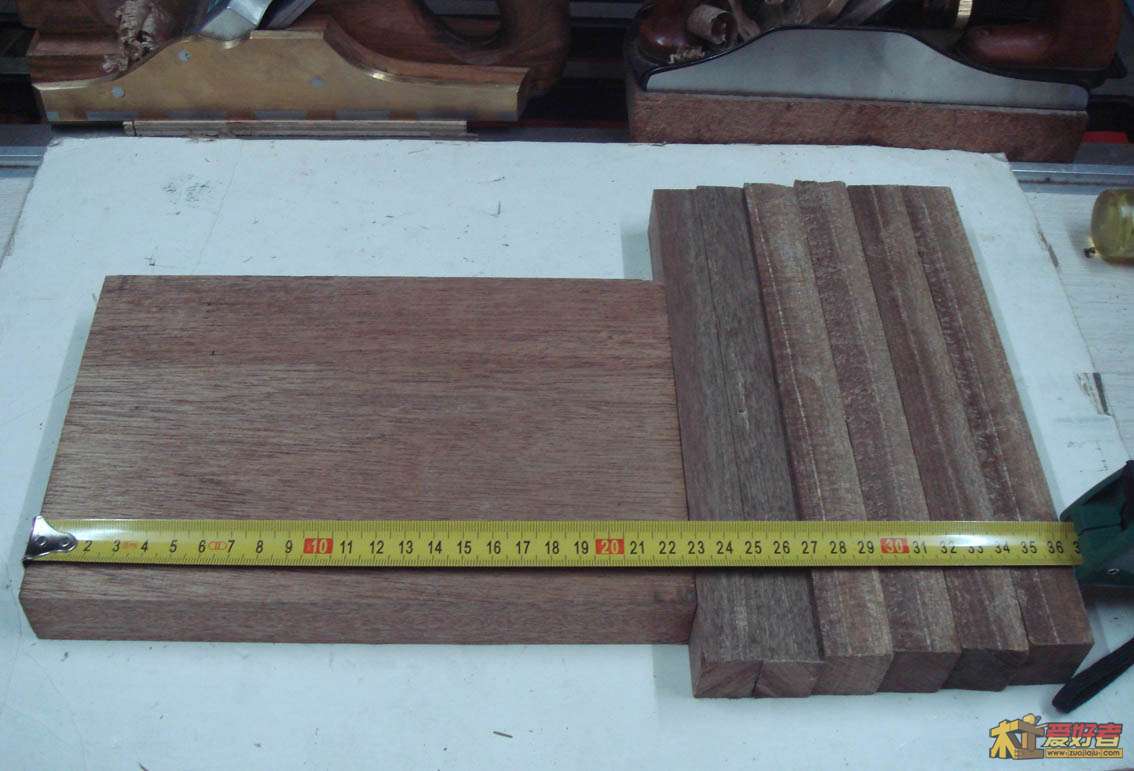

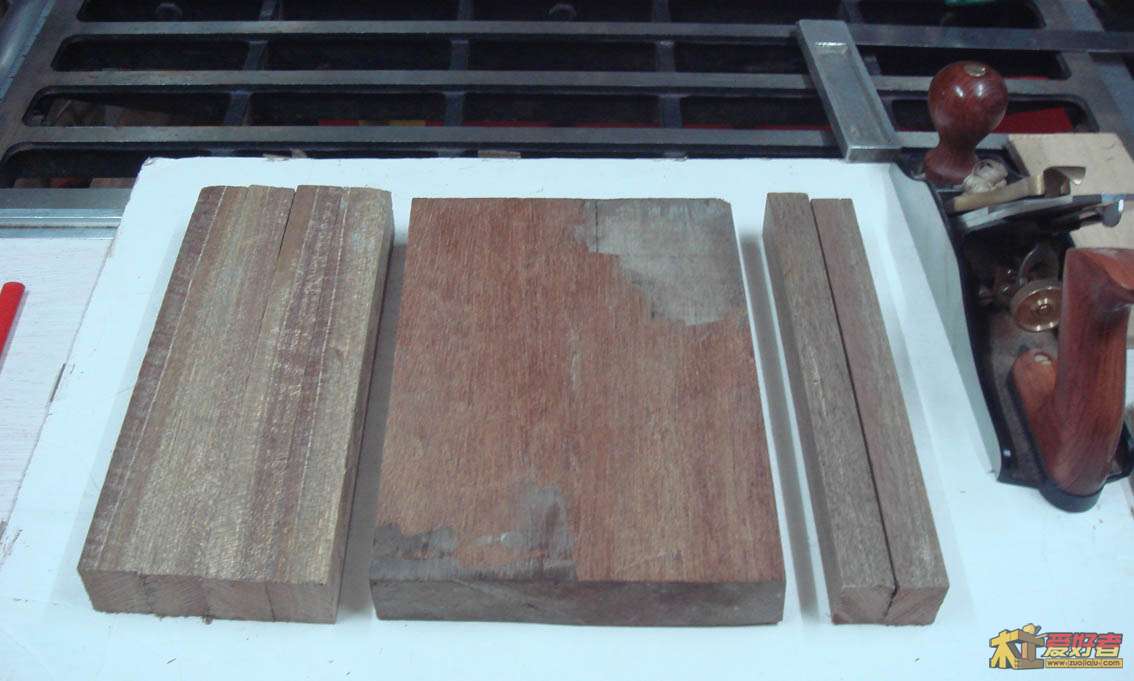

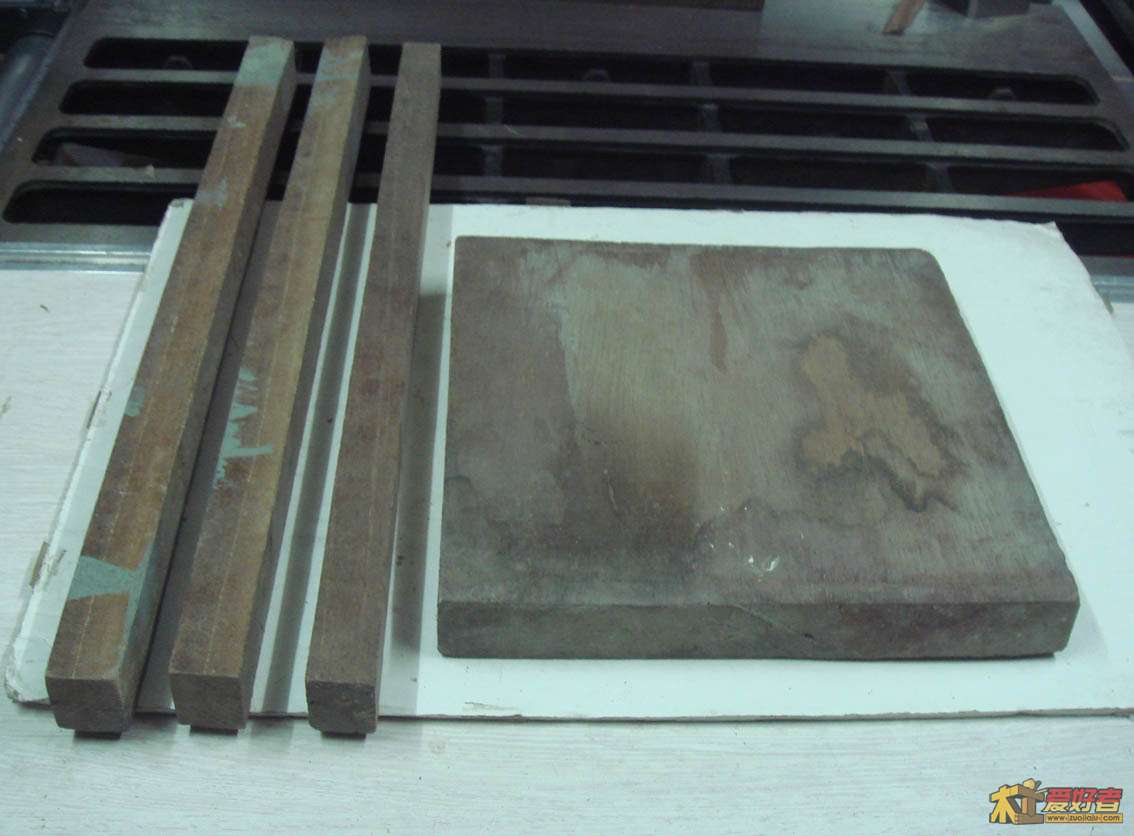

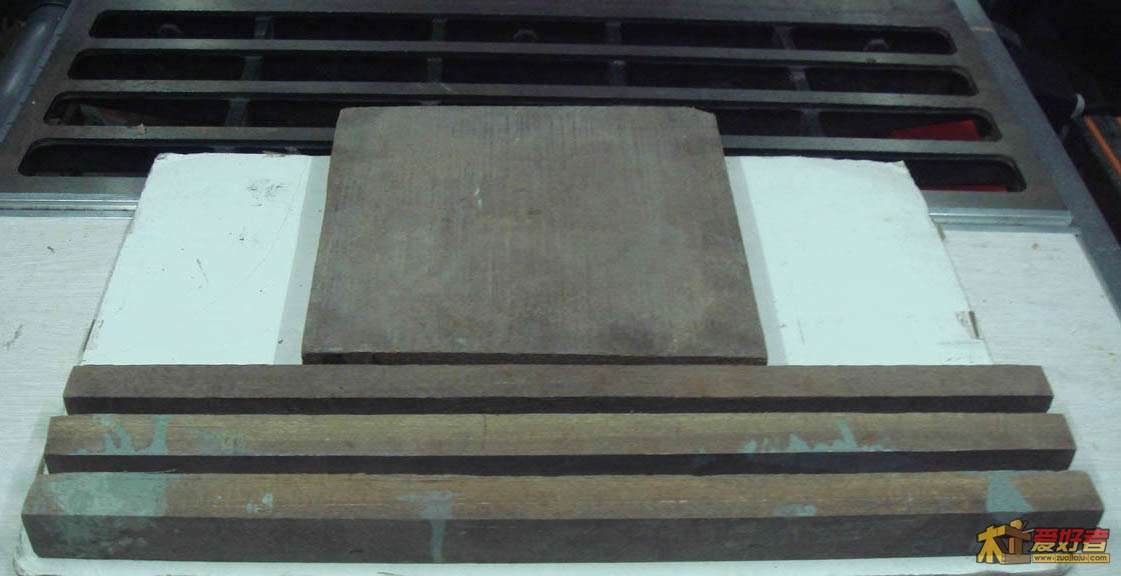

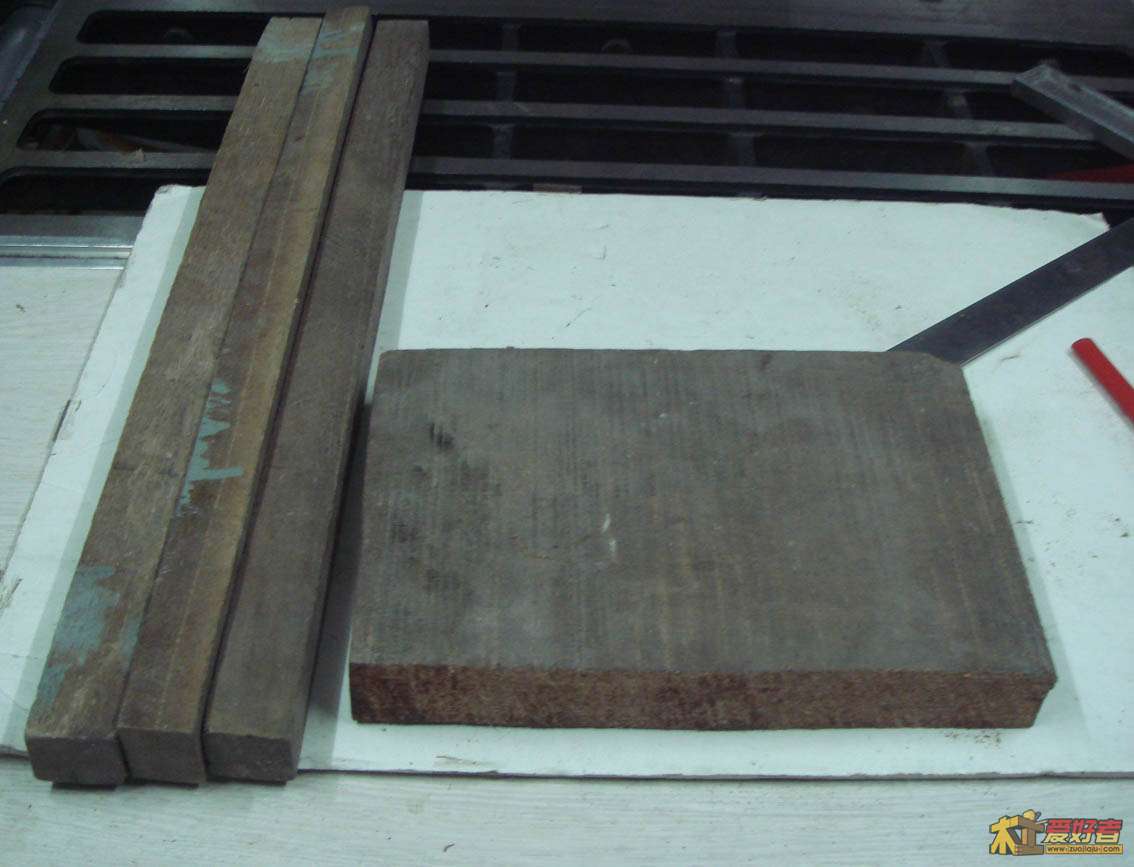

这个小板凳是现成的材料，选家里存放多年的柳安（LAUAN），最后初步锯切成一块凳板230×160×25mm，四根脚料250×30×25mm，两根横枨180×26×20mm（横枨我们南方习惯称横档）。基本是原来毛料尺寸，所以小板凳的基本尺寸定为凳面长230mm，凳面宽160mm，凳高230mm。这个尺寸属于因材施作，应该基本合适。 4 @+ r; F- ?# R- u

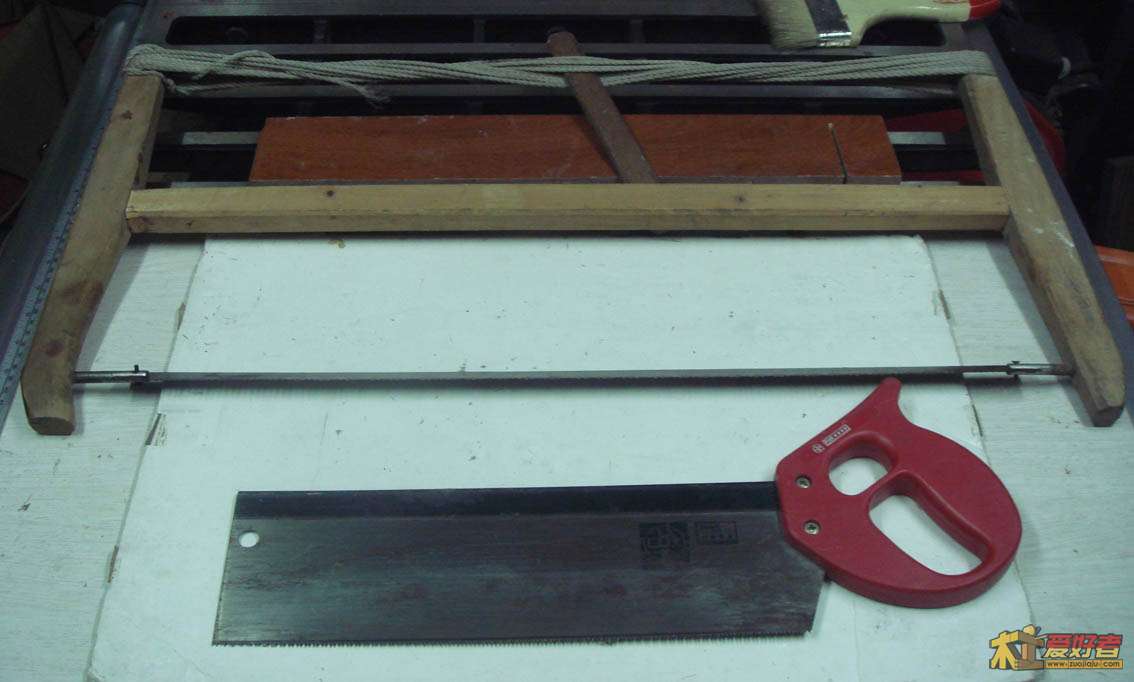

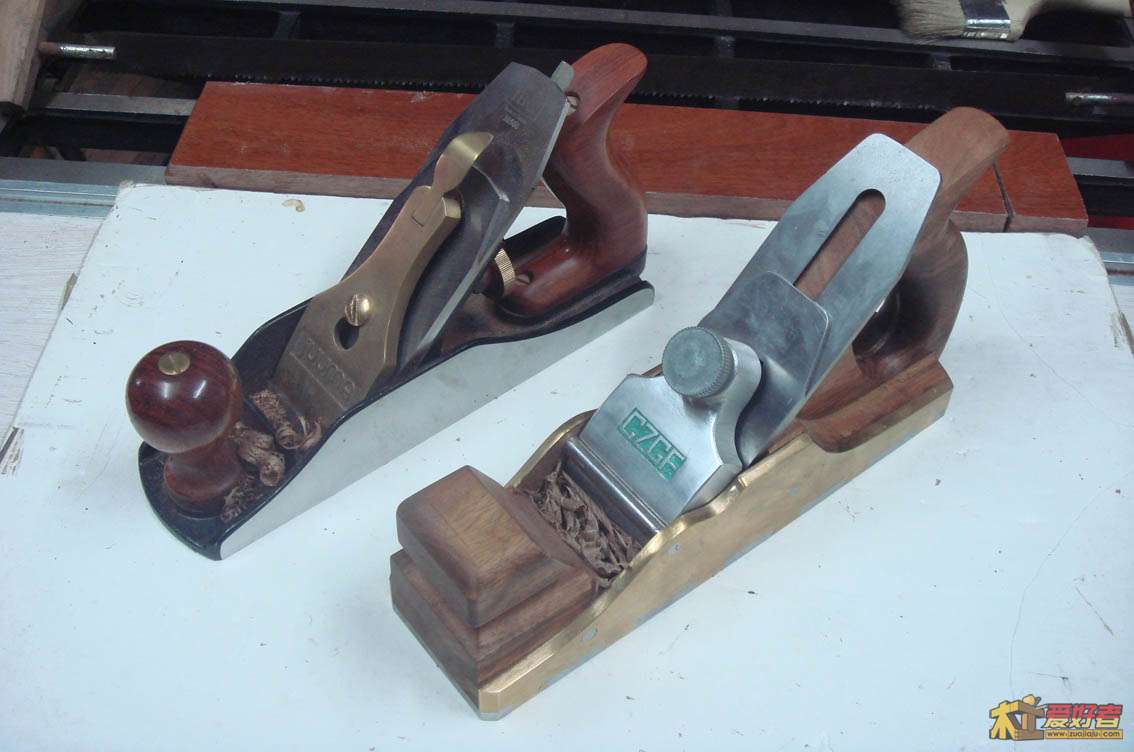

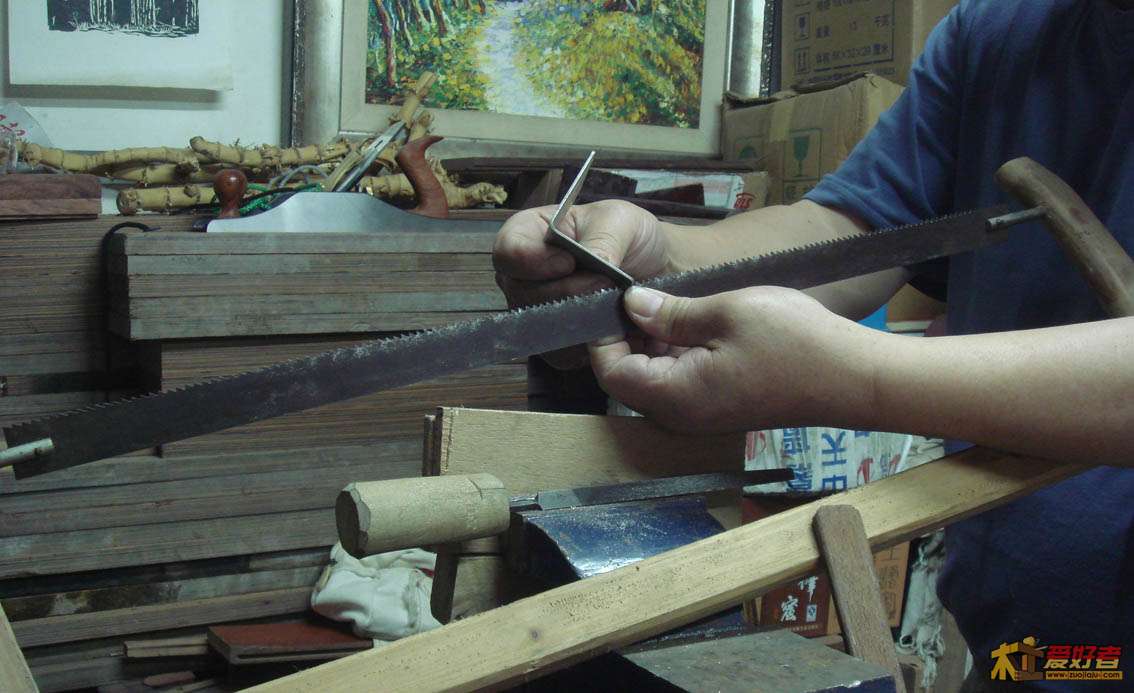

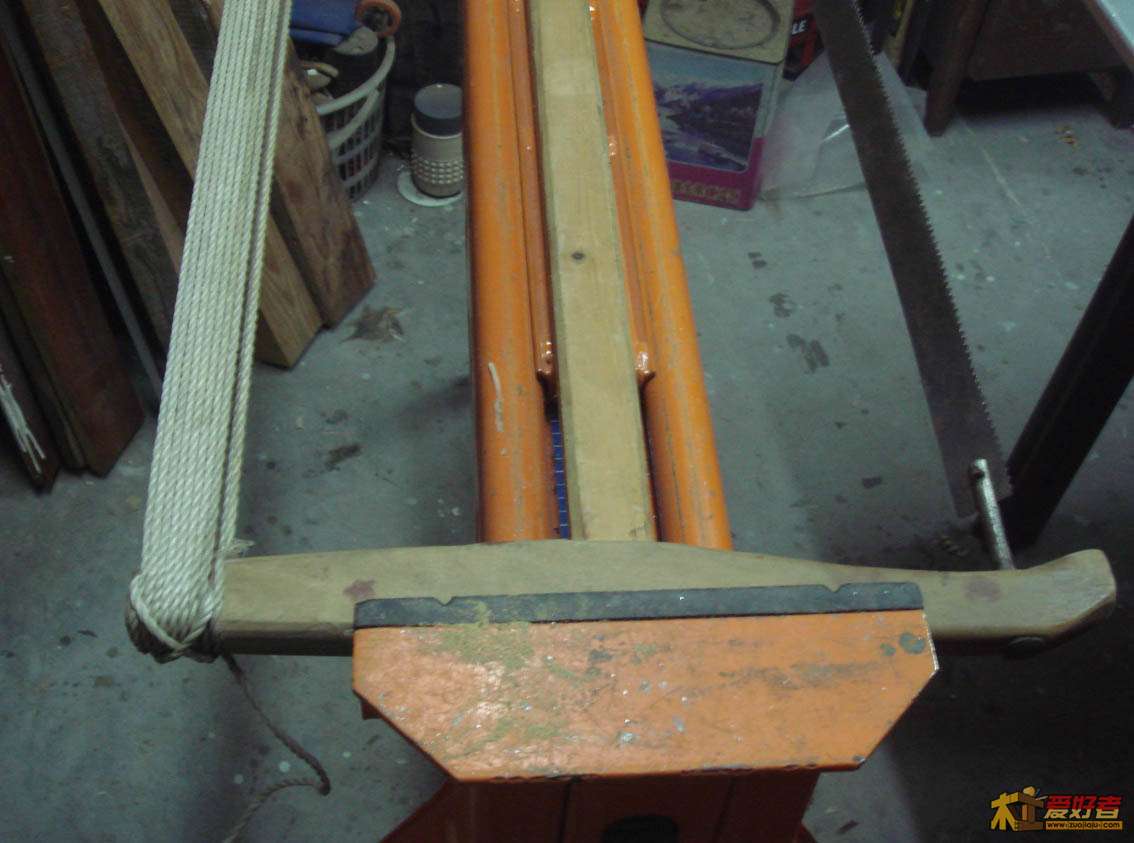

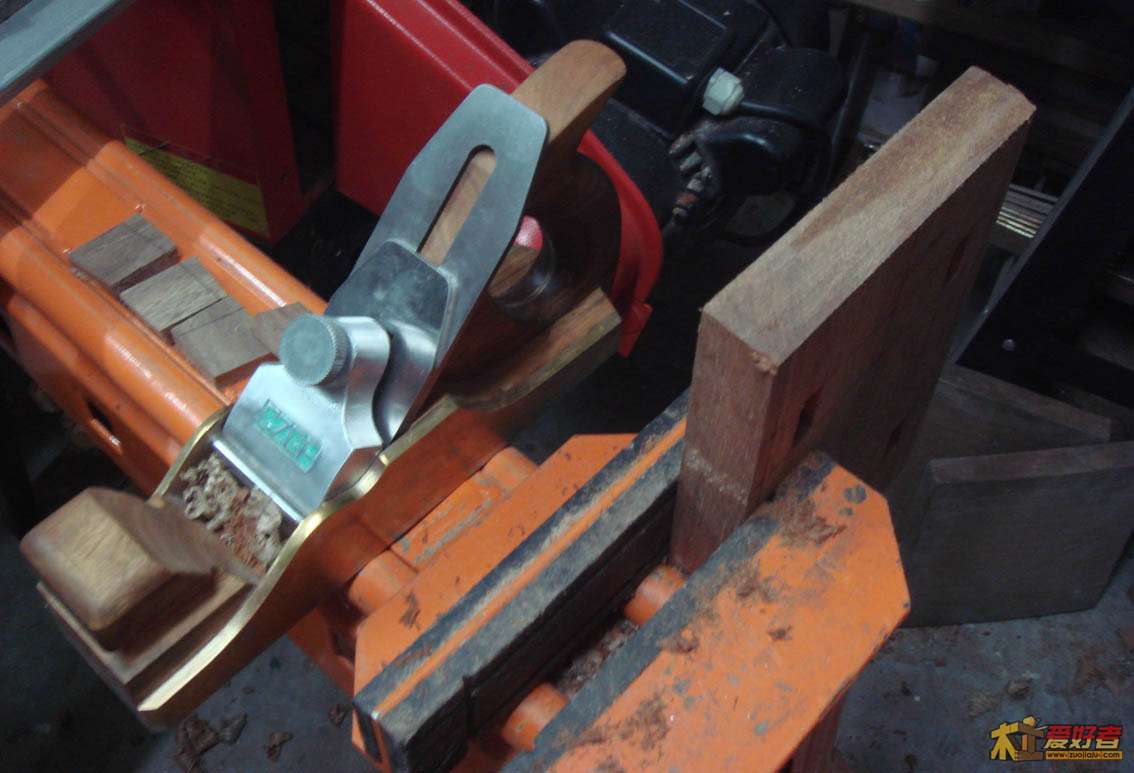

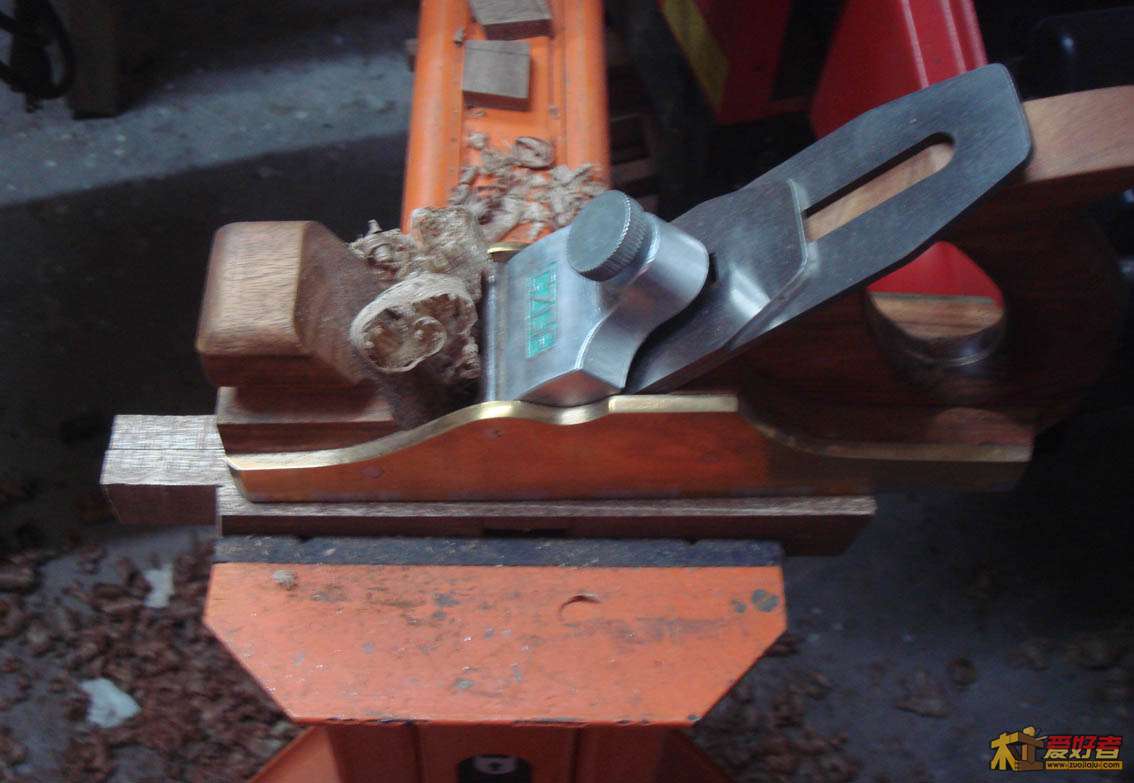

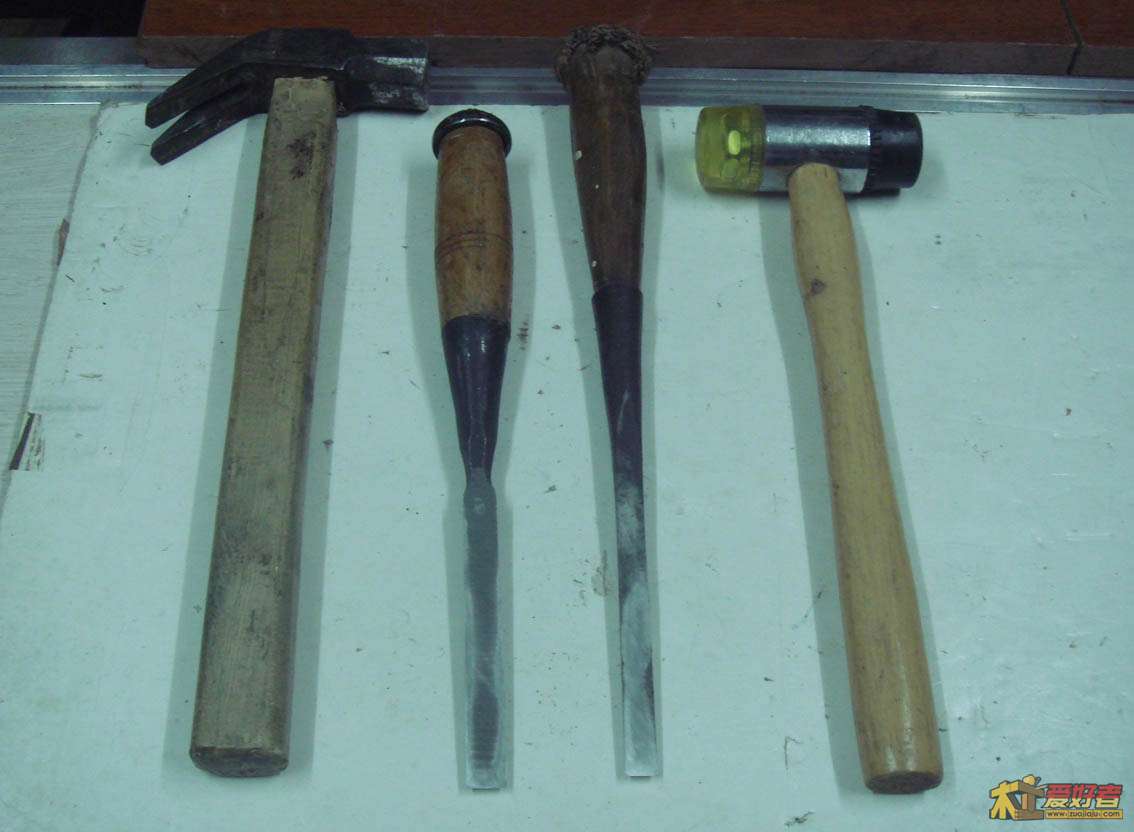

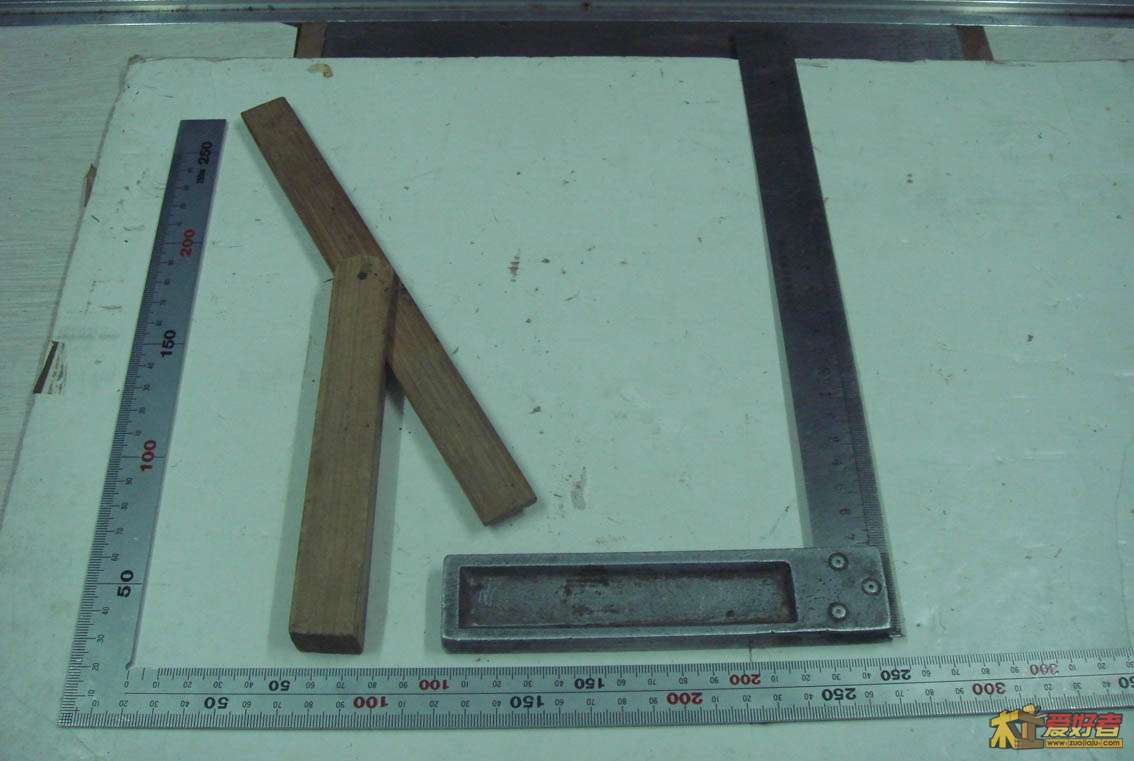

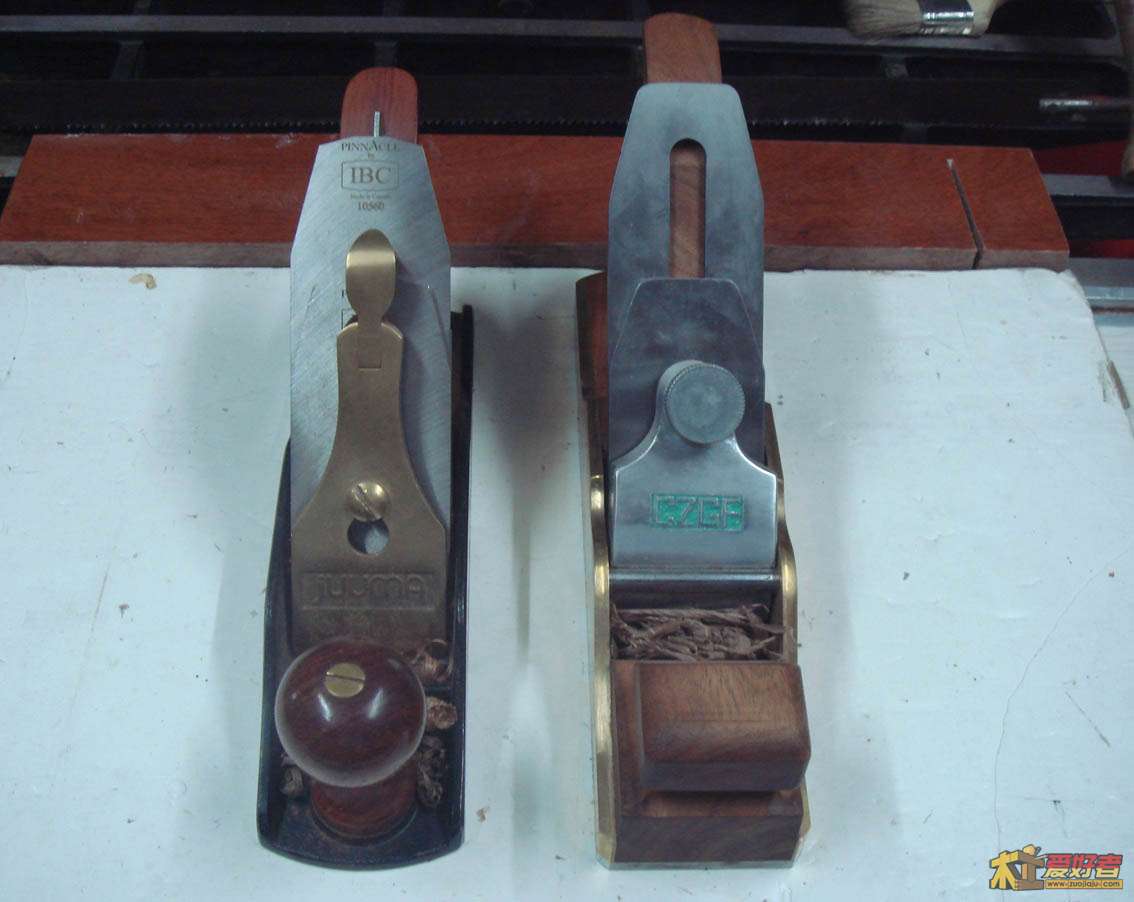

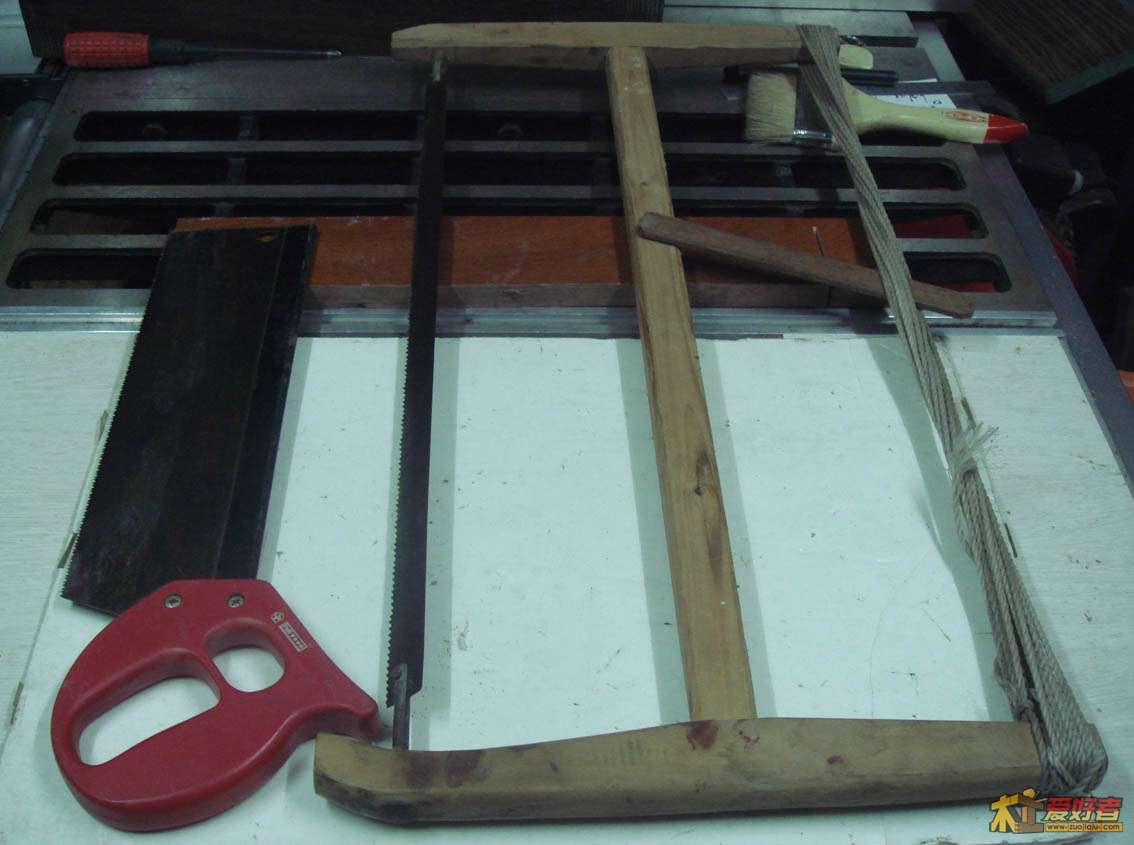

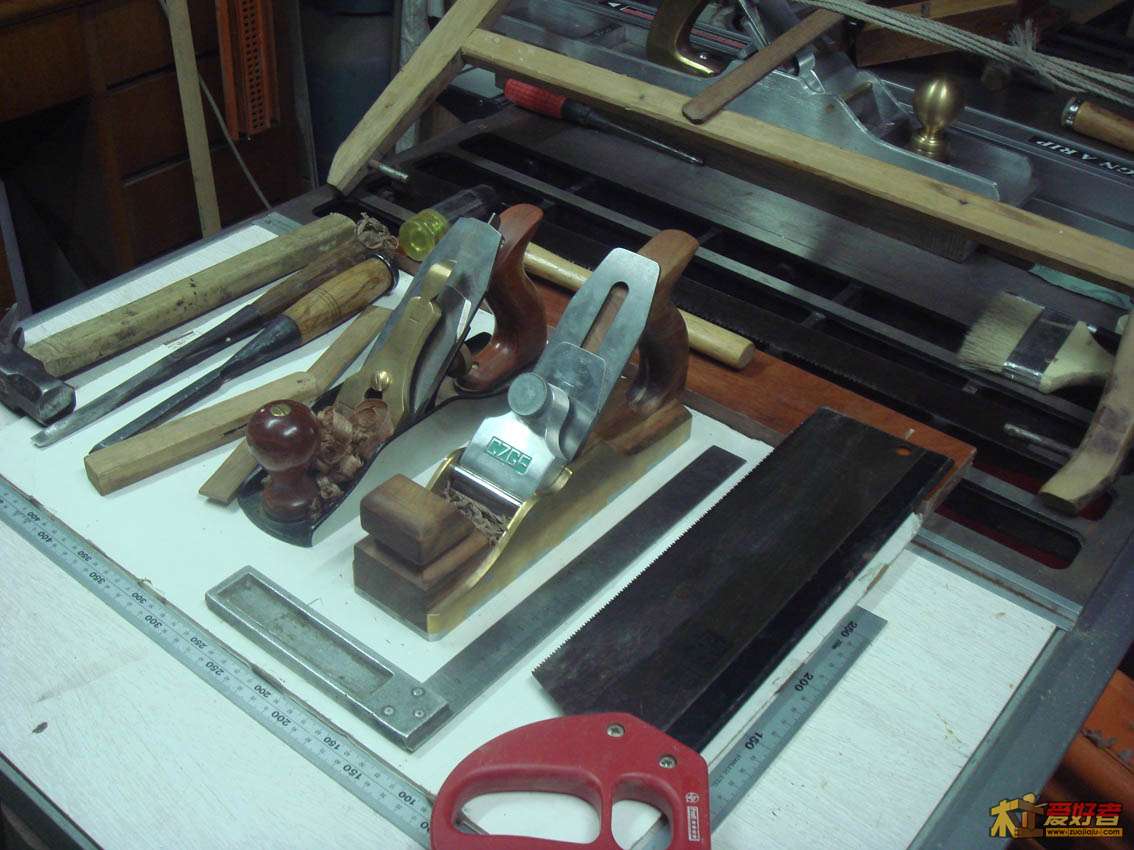

按照发帖要求，补充制作工具图片 工具一：夹背锯和20寸框锯。 框锯很长时间没有用了，需要整理，第一步是用三角锉挫锯齿。 第二步用齿扳整理锯路。 第三步是整理和梳紧锯架紧绳，擦油备用。 工具二：4#欧式铁刨和自制的4#欧式刨。制作小东西，这种短刨就够用了。 工具三：直角尺与活动角度尺。这把活动角度尺是多年前急用临时用普通材料做的，就一直用到现在。 工具四：木工凿和榔头，4分凿（12mm）用于凳面打眼，3分凿（10mm）用于凳脚打眼。是很普通的木工凿，但磨凿子刃口很重要，刃口起码要平一定不能凸出，最好是刃口磨成微凹，打眼时入木利准且不会跑线。这次作业的全部工具。 ; z- a9 `& R3 f3 M( Y* b) G2 I" {
四、净料与划线9 {6 }. W. J, H2 ~; A, M

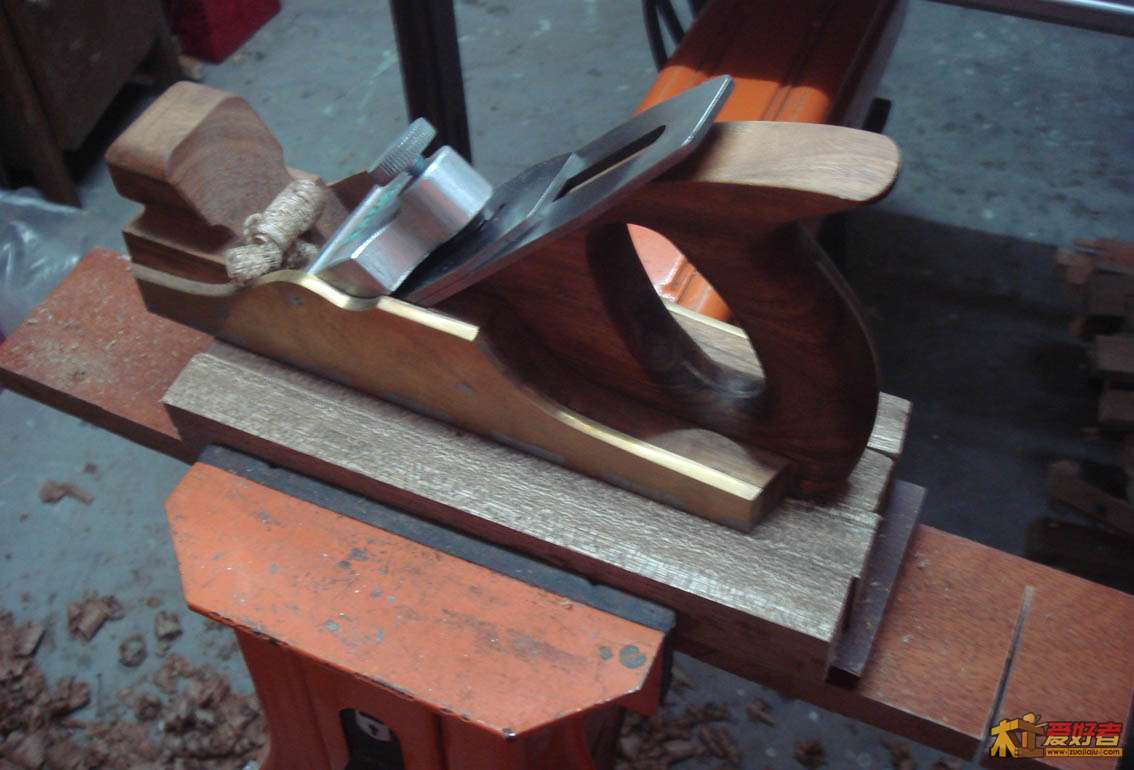

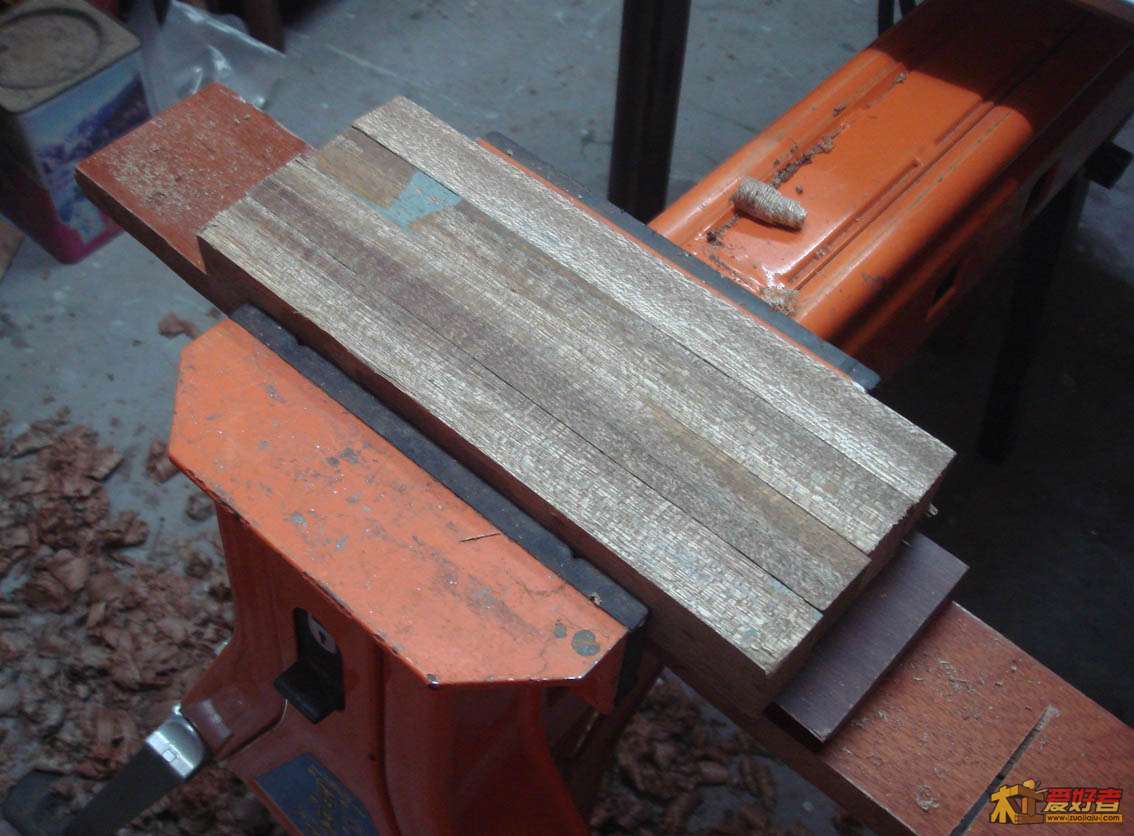

这一步很重要，是做好家具的基础和关键。净料在准不在光，要求最后整理好木料直、平、尺寸一致、直角精准。在净料过程中，最后要选好所用木料的两个基准面，标相交单墨线为下一步划线准备。

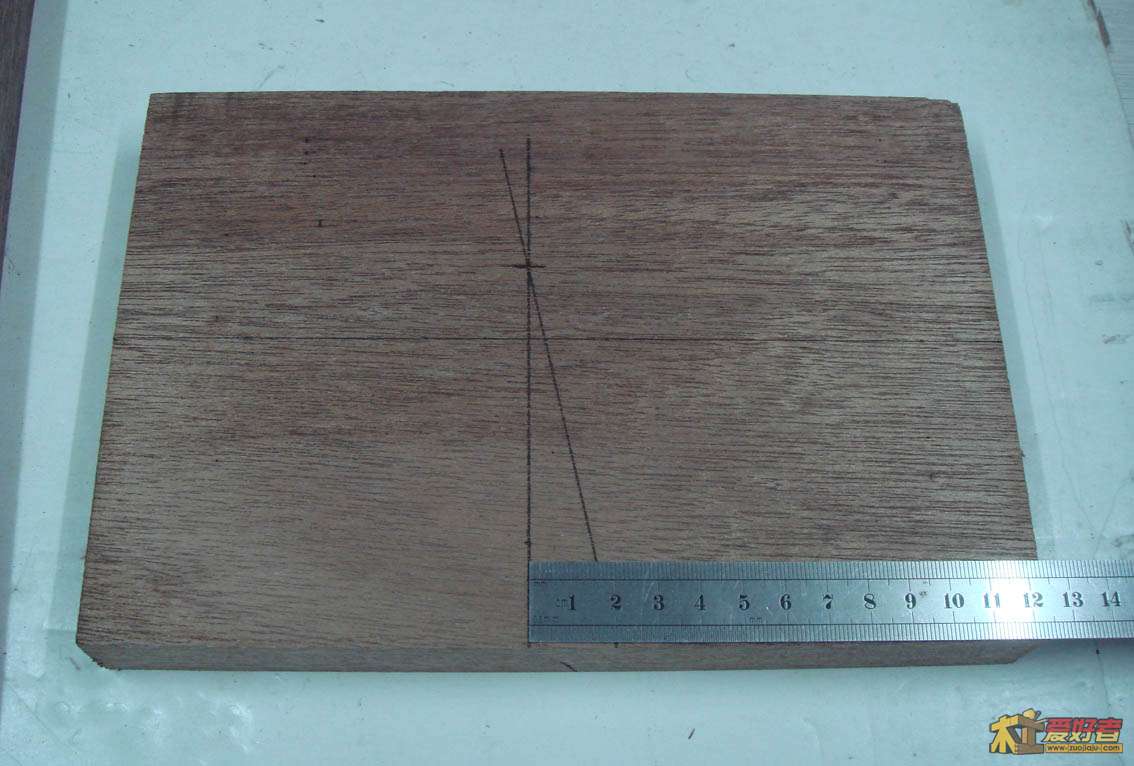

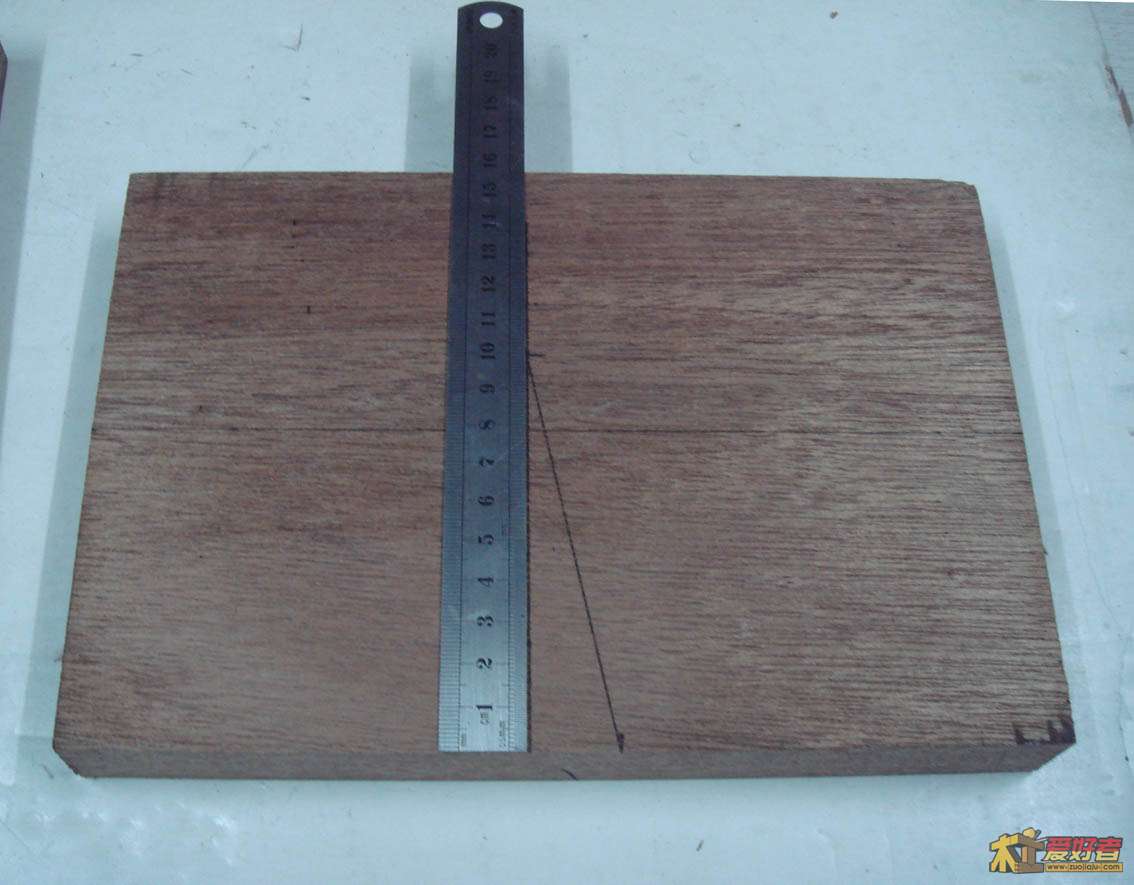

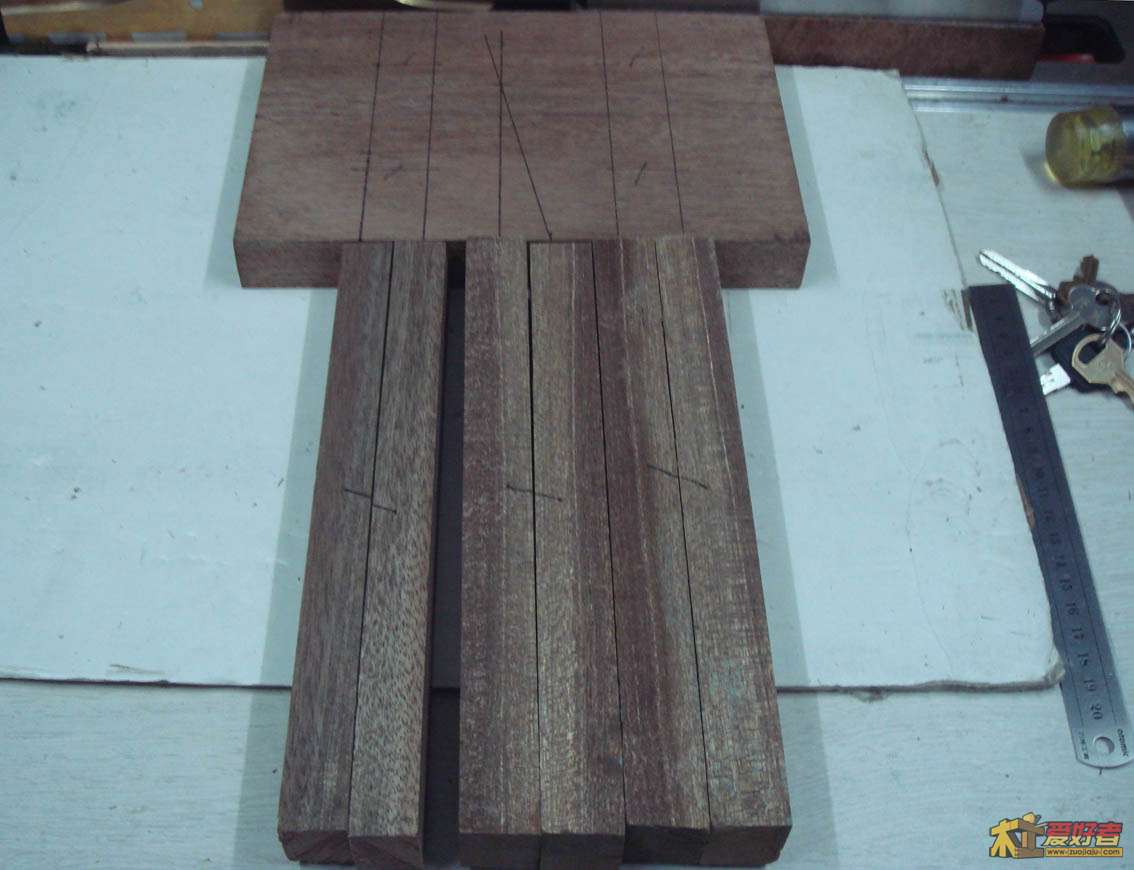

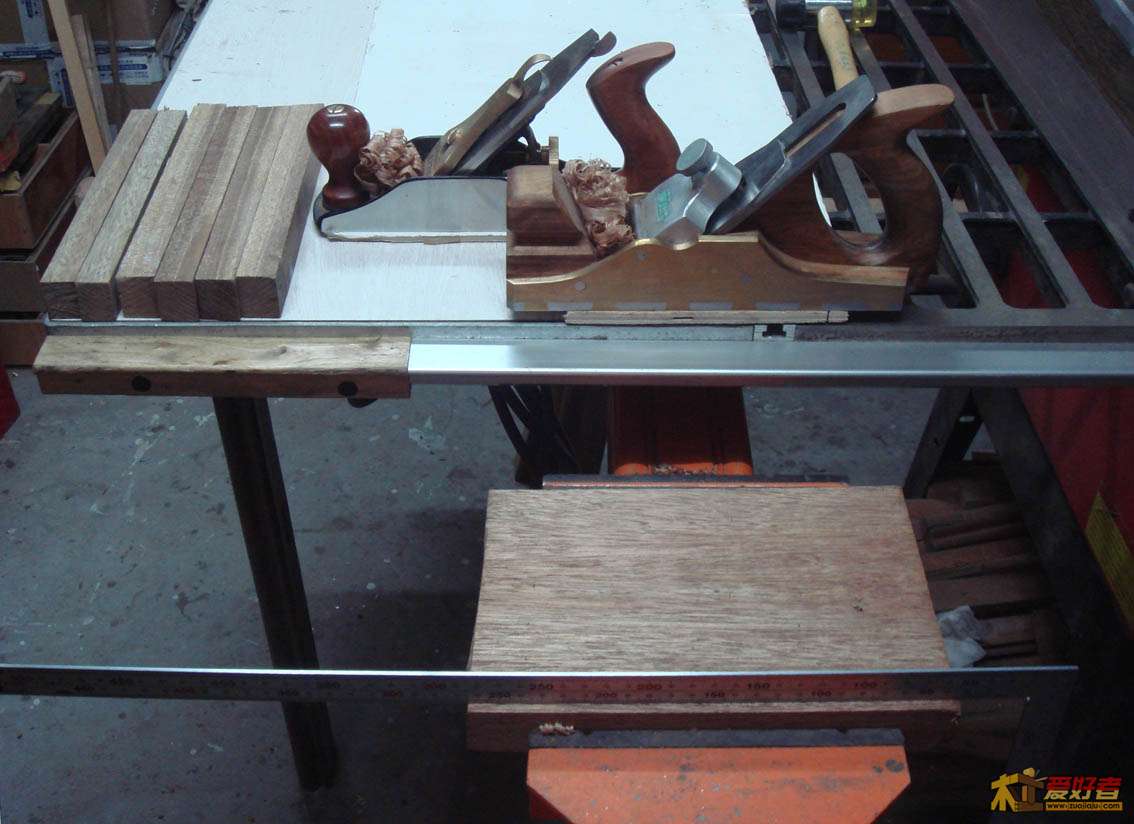

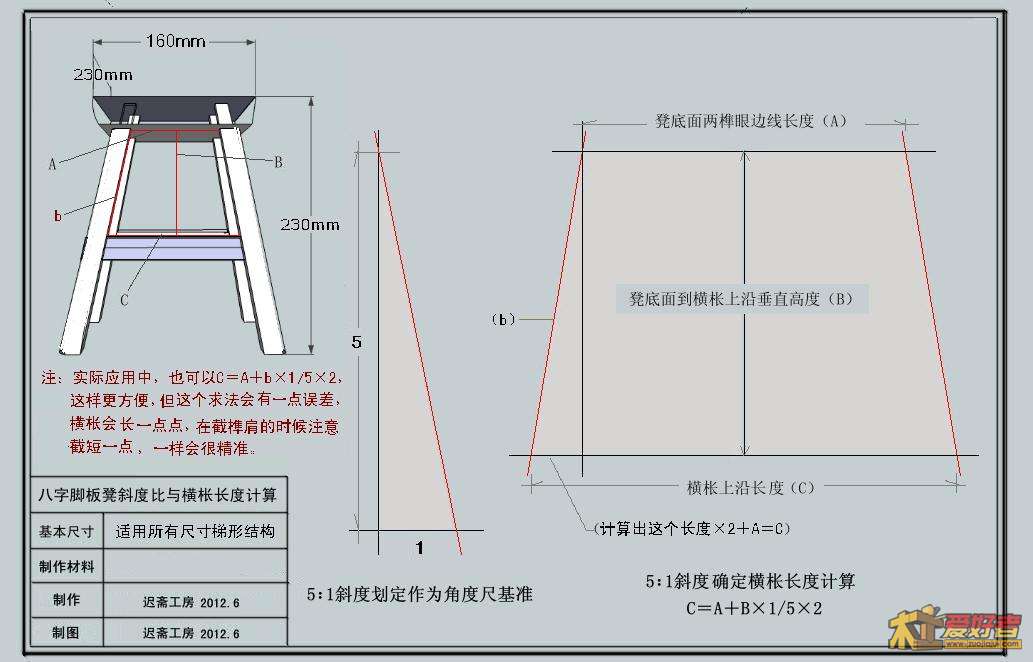

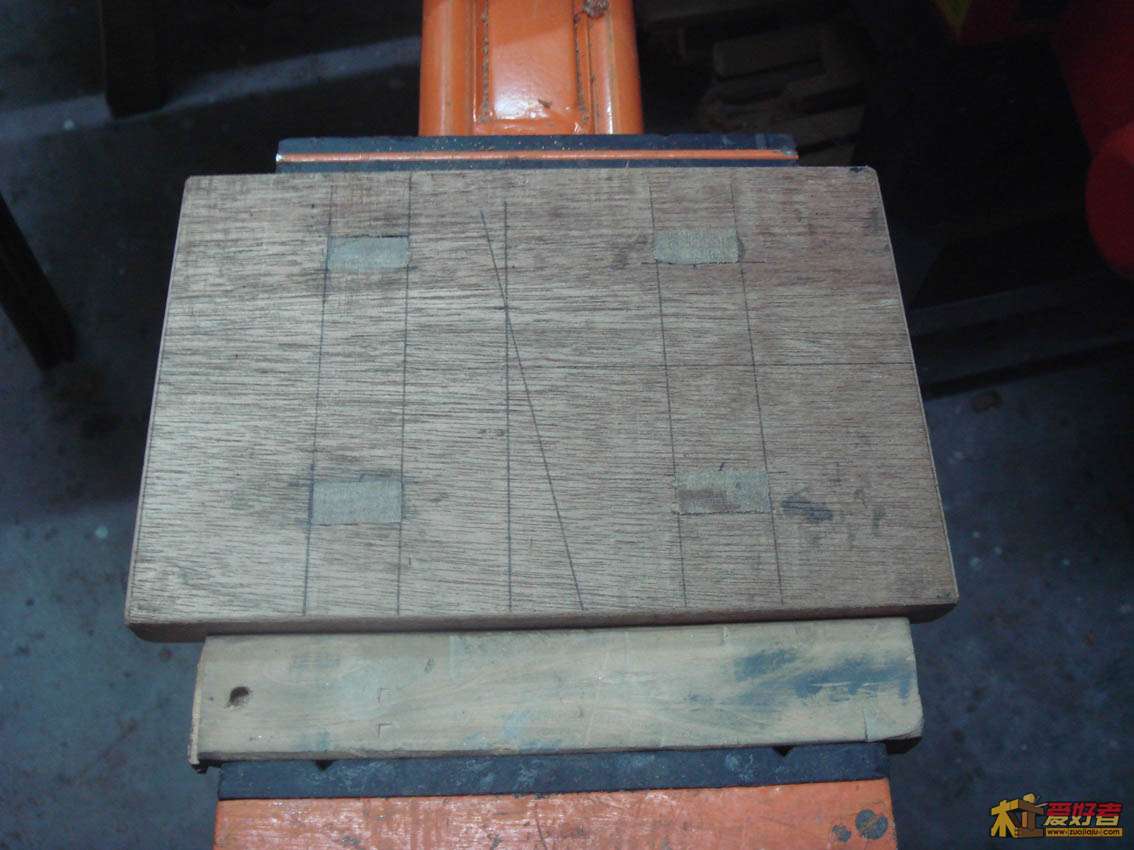

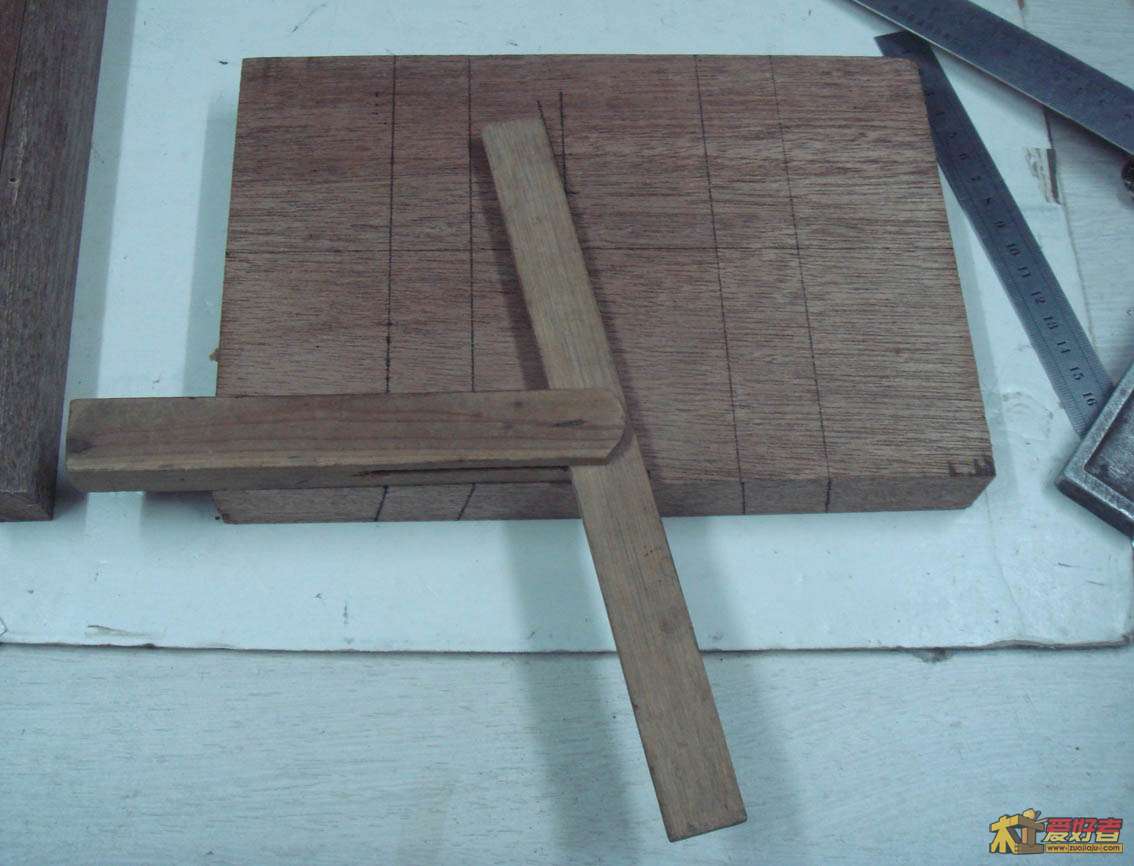

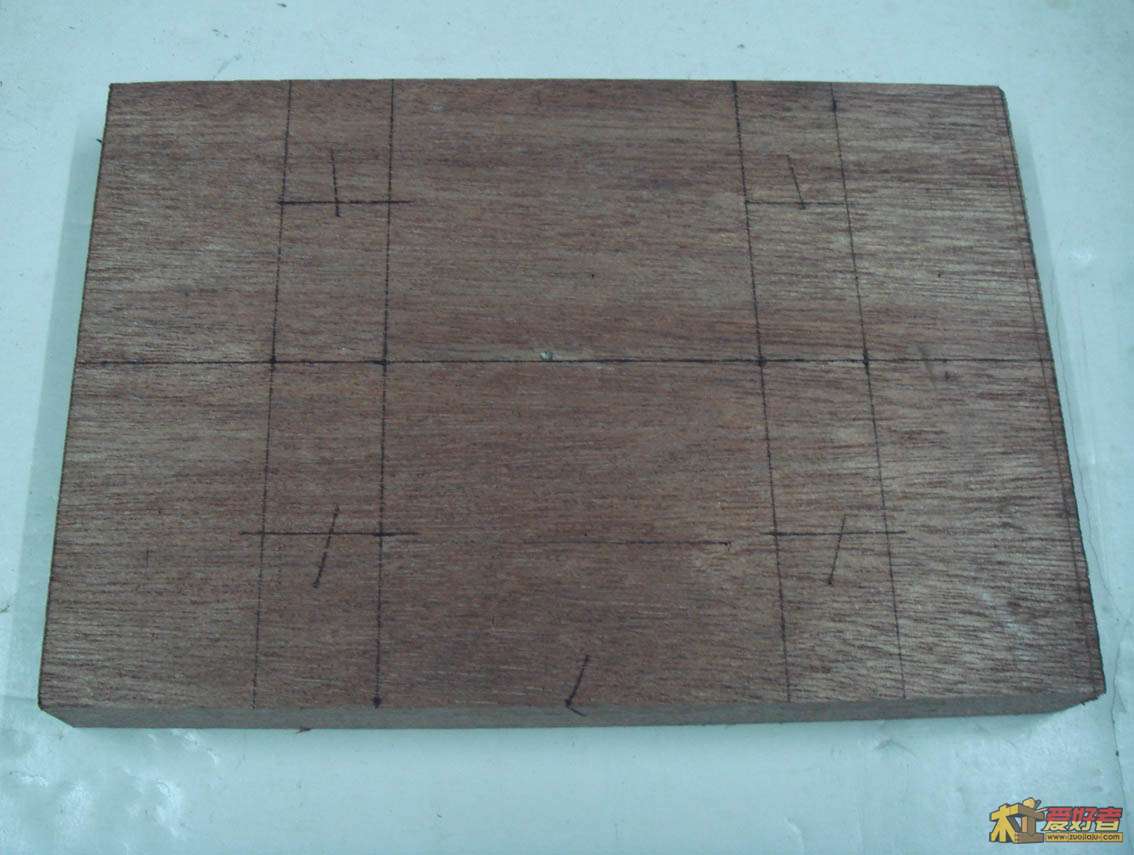

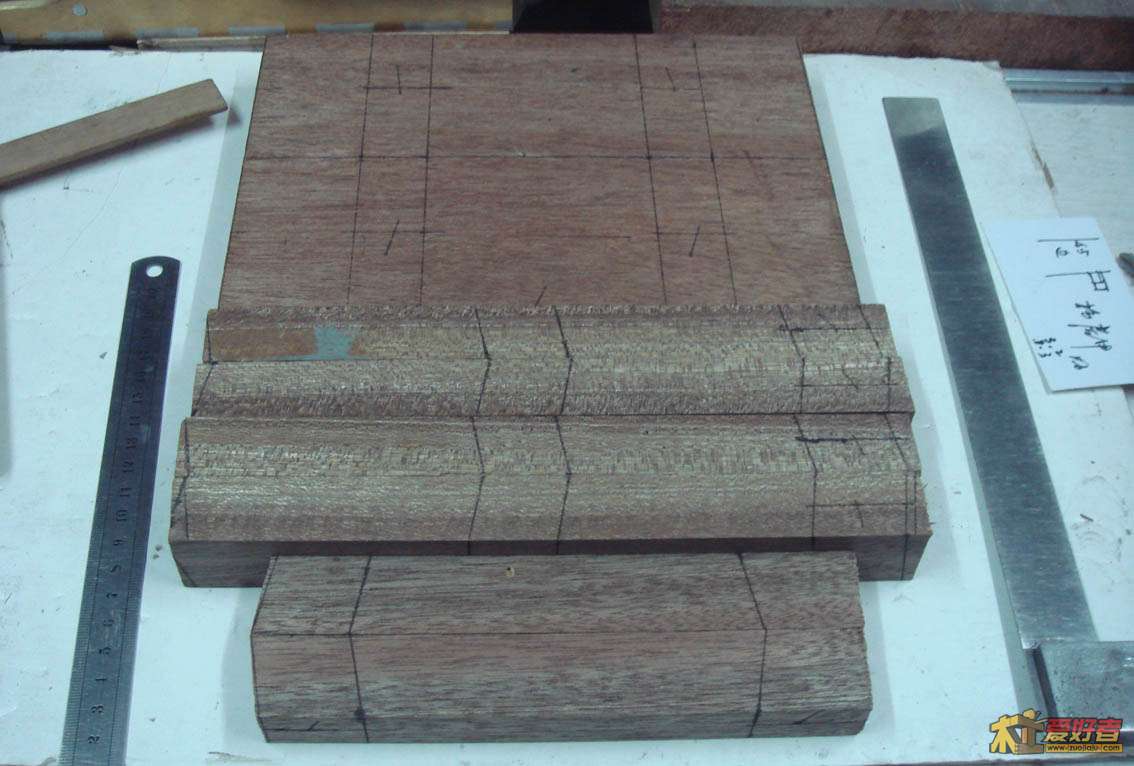

$ F+ ?9 c0 ]4 Y9 X. K% | 最后整理好的木料，要求直、平、尺寸一致、直角精准。有瑕疵或木面没有全部净光的缺陷也不要紧，避开基准面就行。 上下图为5∶1 的斜度确定，10公分线段，开2公分画斜线。 划线前先确定八字脚斜度，校准活动角度尺。我习惯大小板凳的八字脚两个方向都用5∶1 的斜度，感觉比较好看，符合自己的审美趣味。当然这个斜度可以根据自己喜好或所做板凳的不同进行左右调整（10∶1.5或者10∶2.5均可)，也有用两个方向斜度不一样的，只要看着协调、舒服都是可行的。 缺少一张凳面的过线图，从后面的补拍一张。 划线要求准确、规范、干净，多余的线不画，点划改错标记清楚，自己在按线制作过程中不容易搞错，业内或助手能够看懂。 补充一张八字脚板凳斜度比与横枨长度计算示意图（点击图片可放大），做梯形结构的木器都能用得着。原理与公式虽然都很简单，但这是本案学习的知识节点，而且非常实用，实践以后就不容易忘记。如果做的木器不大（指梯形B长度不超过20公分），可以直接用 C＝A＋b×1/5×2这个公式就更方便，因为b长度已知（ 凳脚横枨榫眼上边到榫肩直线距离）这是传统的计算方法。但B长度超过20公分，误差会大一点，就应该放样求出B长度，用 C＝A＋B×1/5×2这个公式，就比较精准。 " p" j. L, G, U. E" u9 |8 X; q

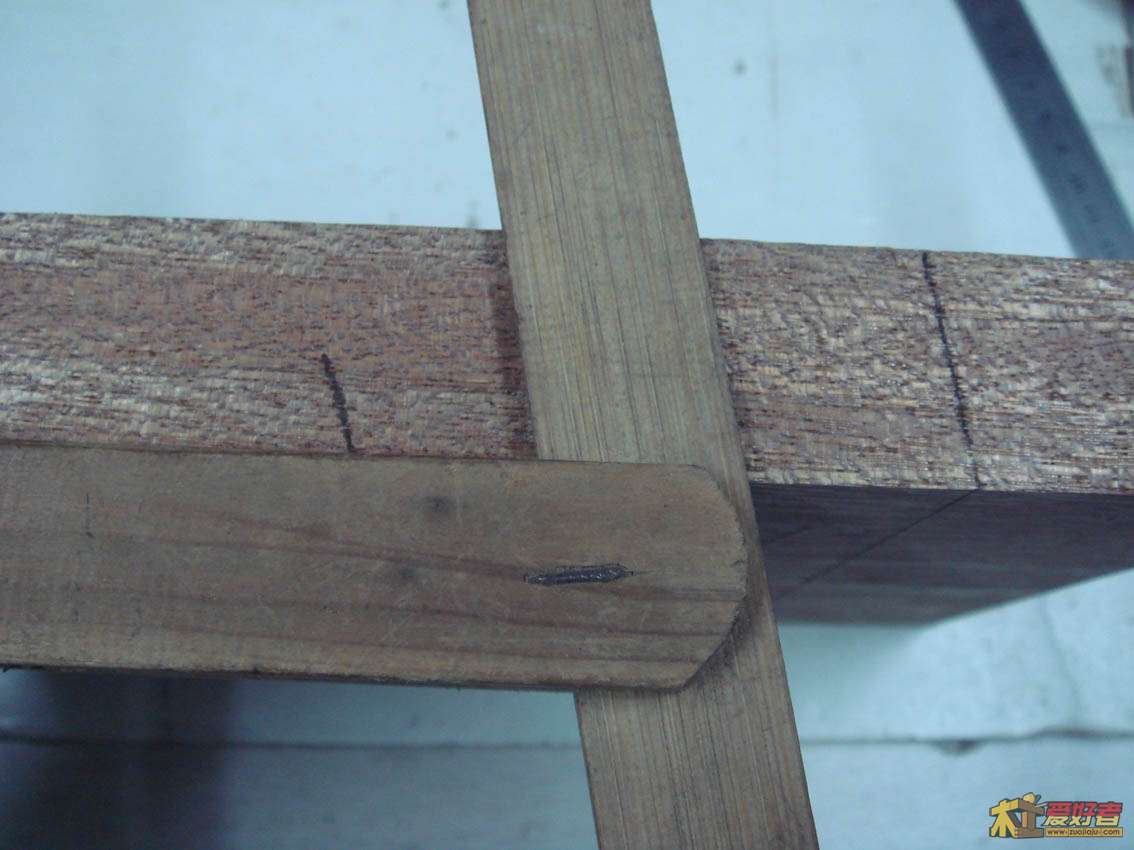

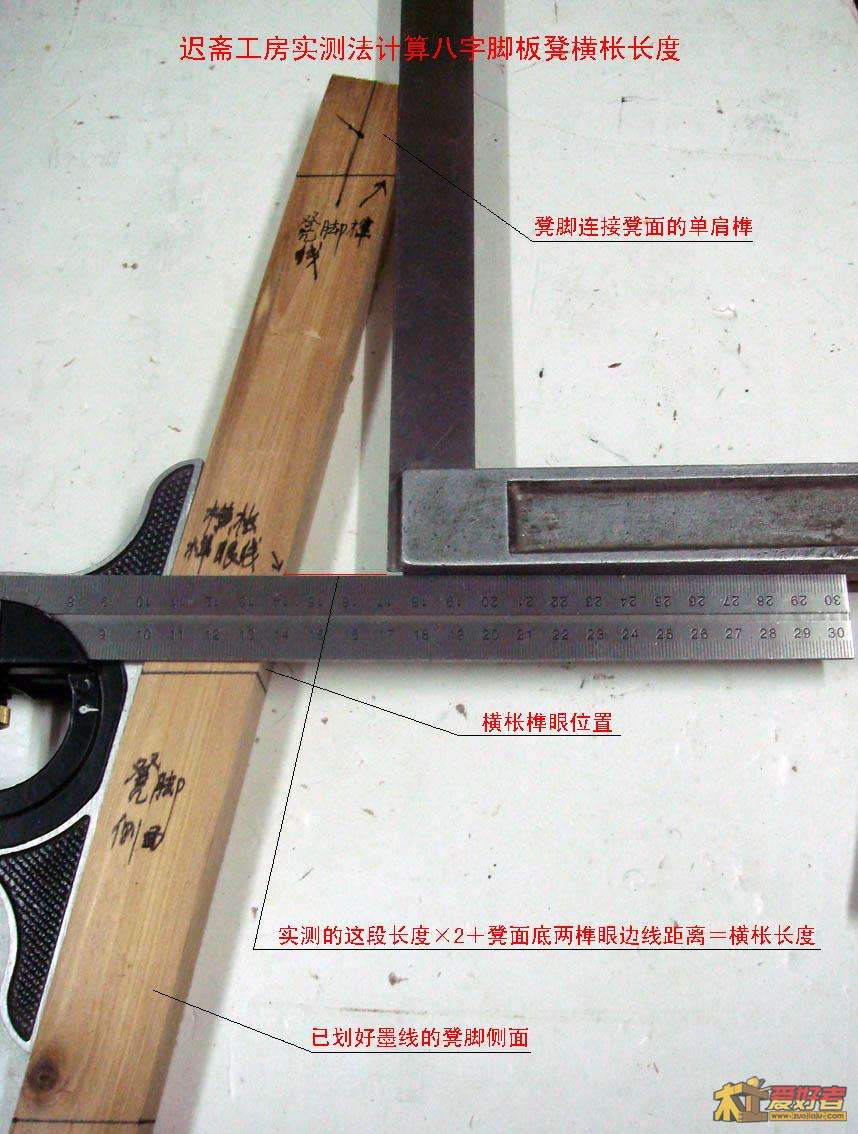

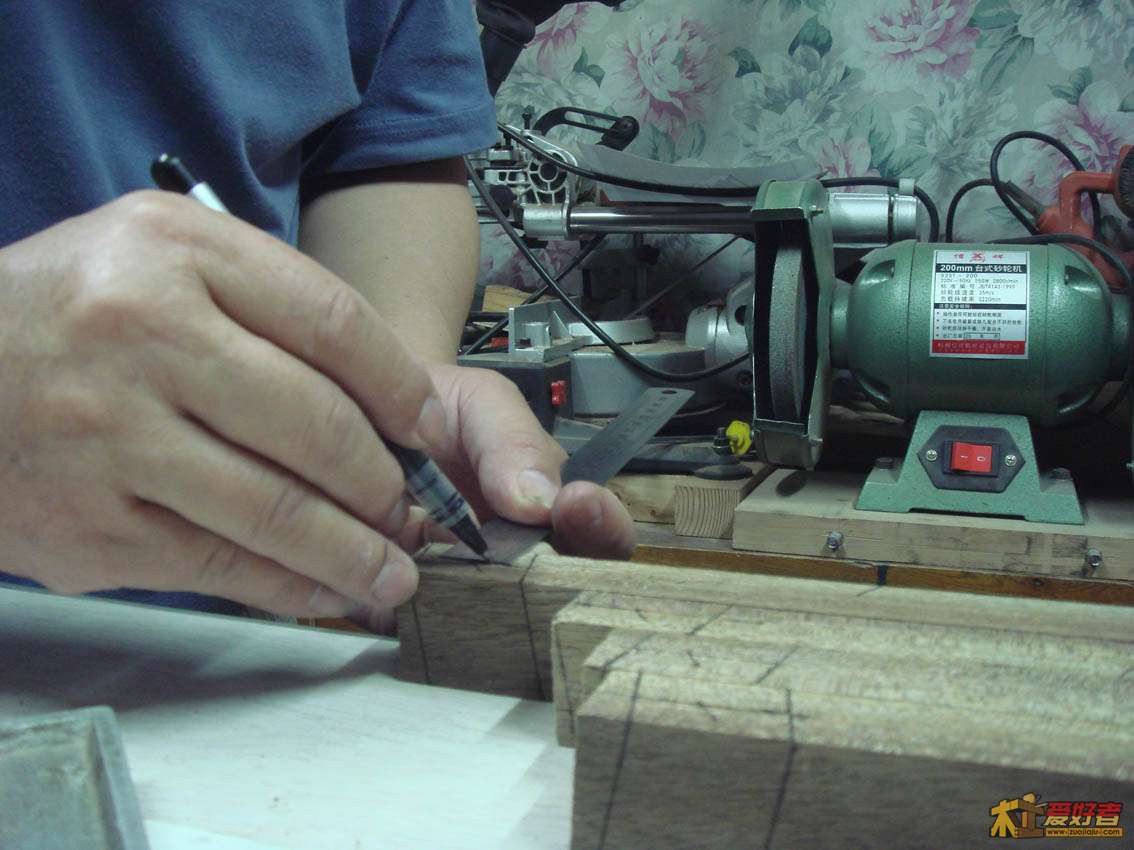

这张照片图示的，是迟斋工房的八字脚板凳横枨长度实测计算法，很简单但很精准。就用一把活动斜尺和角尺，直接在已经划好墨线的板凳脚料上实测。
+ M5 }0 r @5 d 4 r7 E4 n3 s# S5 @5 b
五、打眼与开榫 ! X8 r9 r3 e Y2 K# d+ Y6 s0 f" e
八字脚板凳的凳脚斜度为5∶1 的双向斜榫，凳面和凳脚的榫卯制作有一定难度，所以我前面讲这是本案学习的技术节点。用4分凿（12mm）给凳面打眼，要把握好榫眼双向斜度的角度，不熟练慢慢打就行，因是透榫两面打时记着要变换角度。凳脚上的是单向斜榫，就容易多了。凳脚和横枨的榫头，都是单肩斜榫，只要划线正确，制作的难度不大。

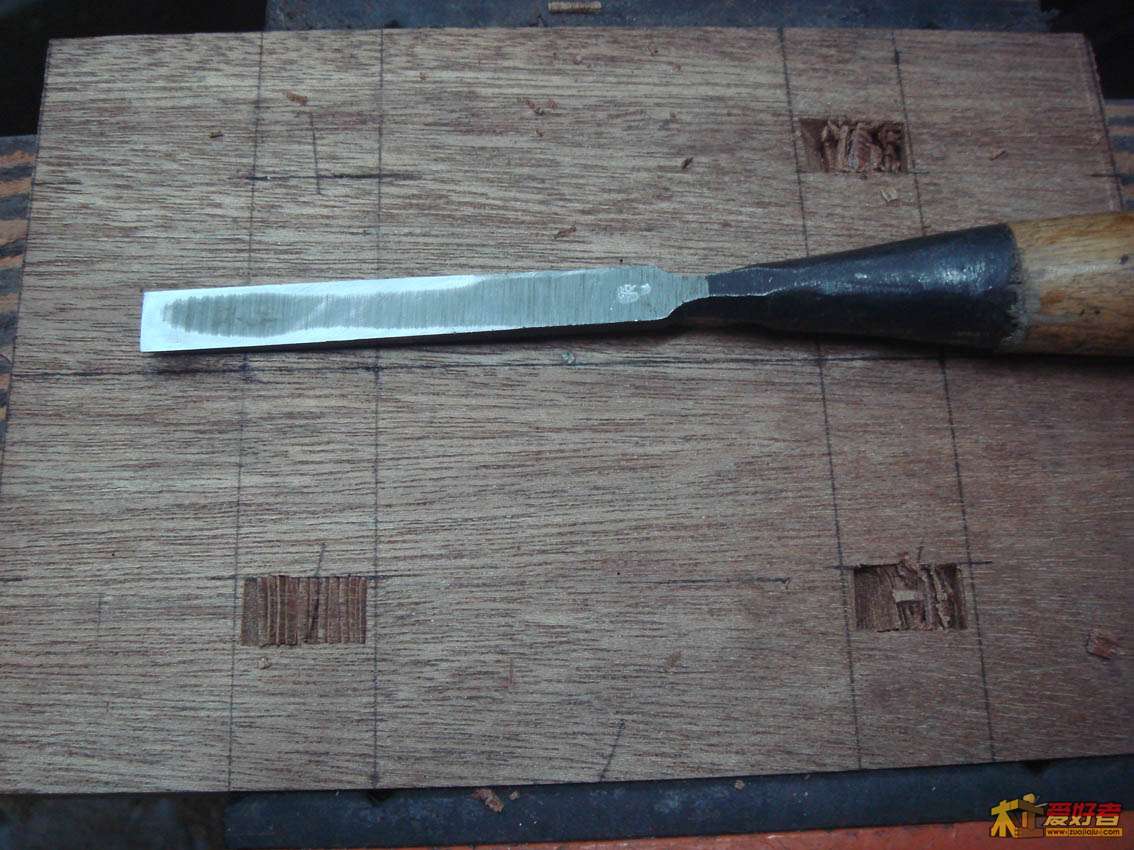

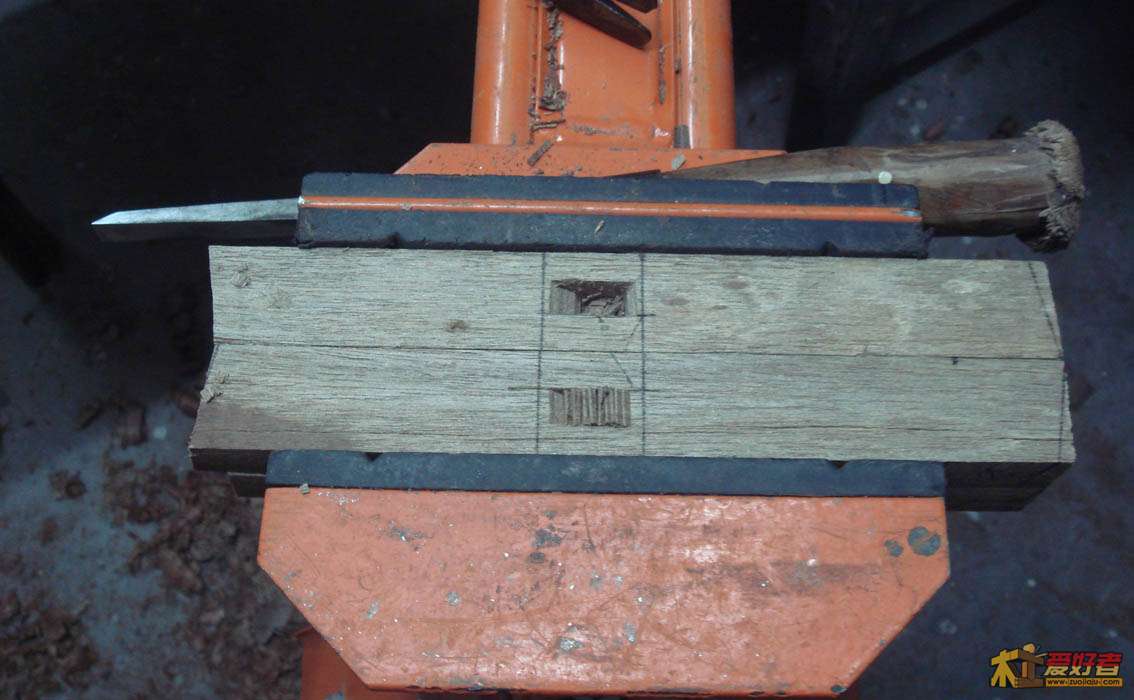

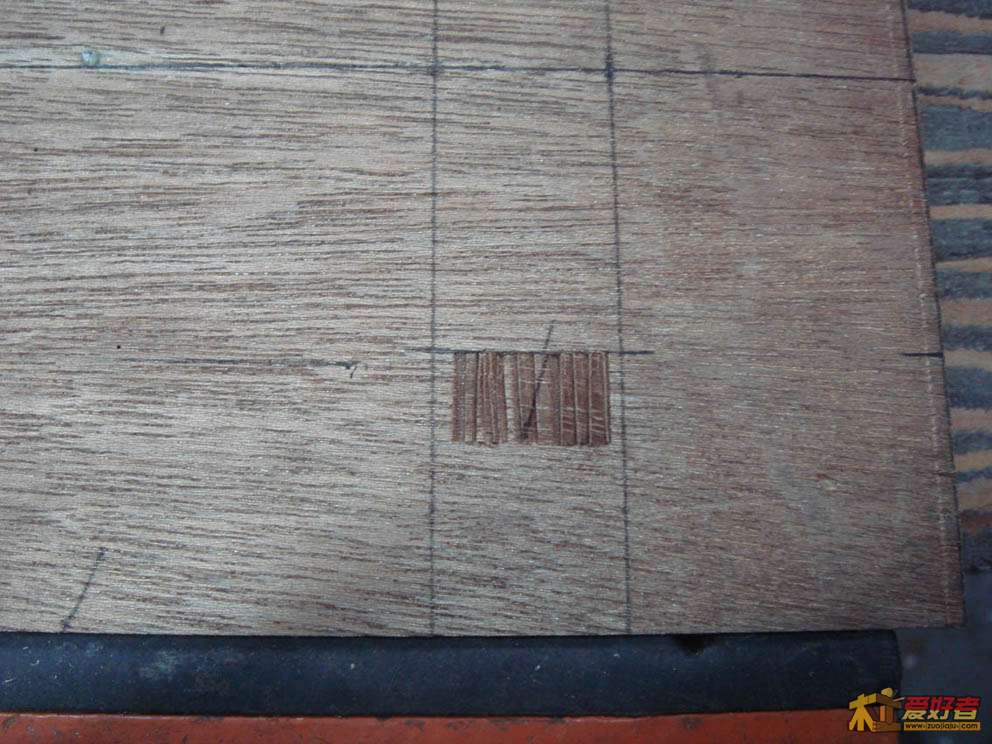

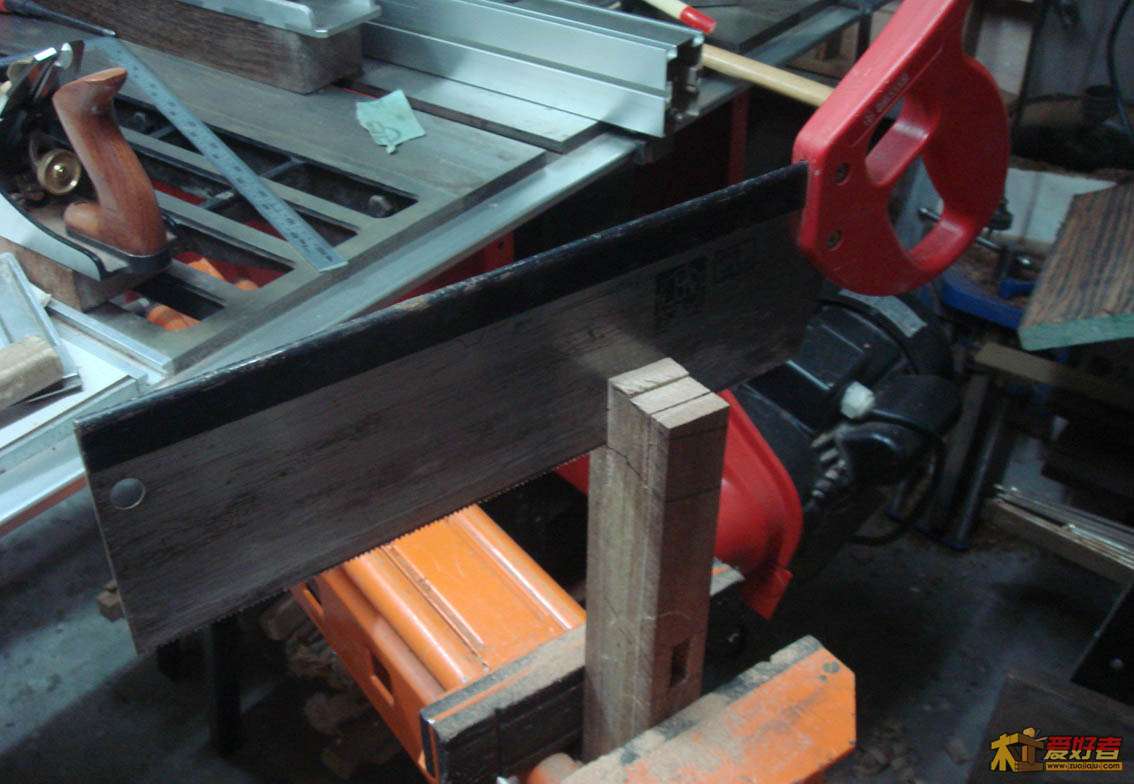

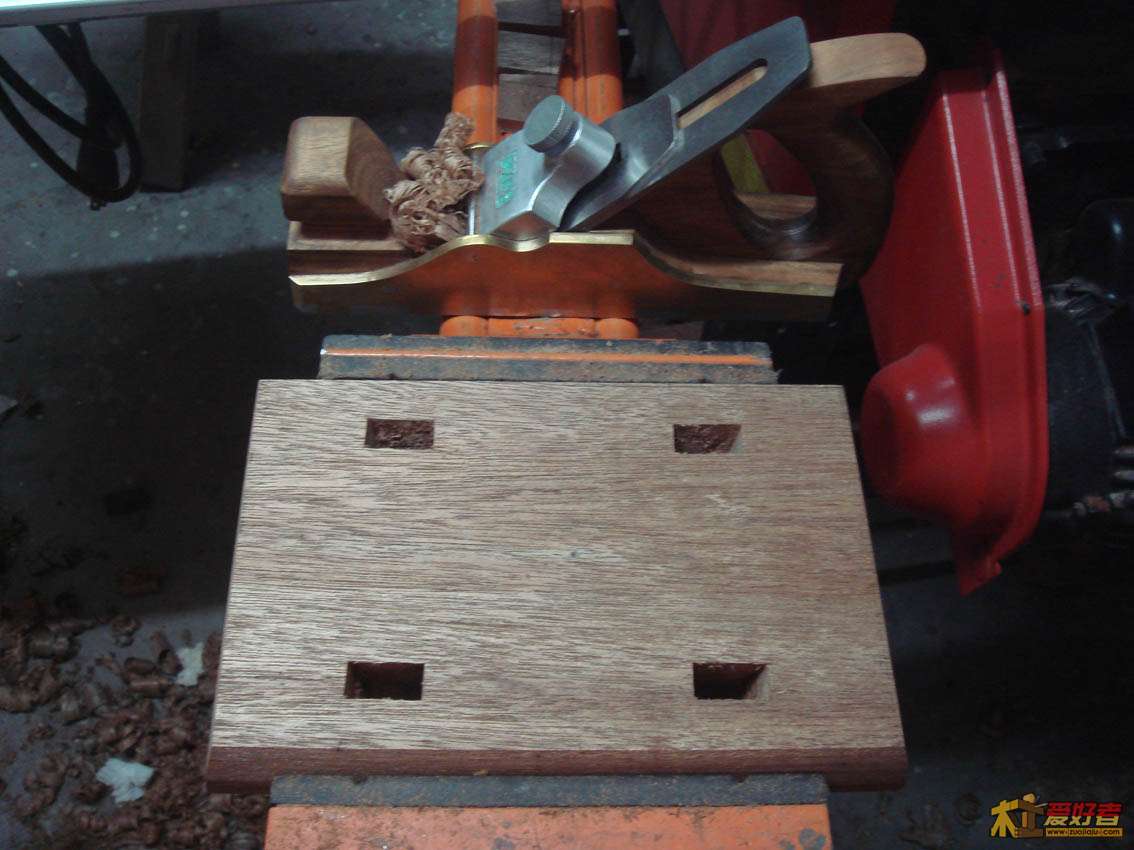

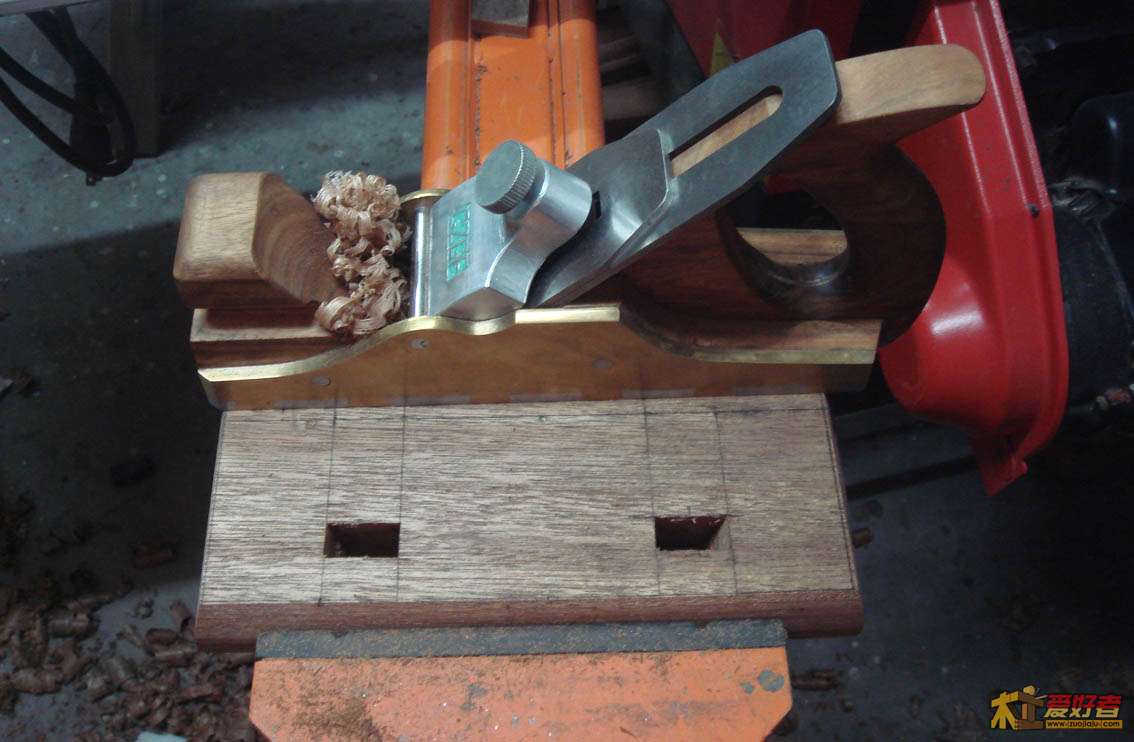

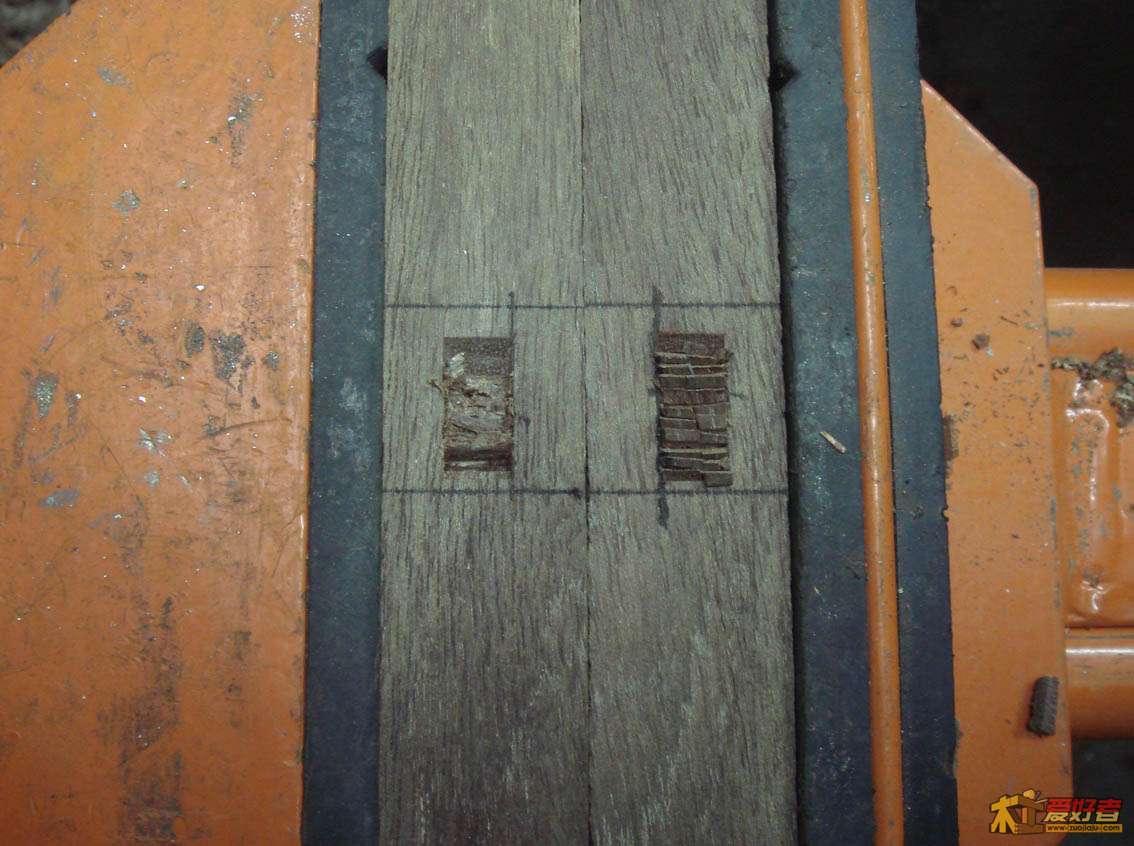

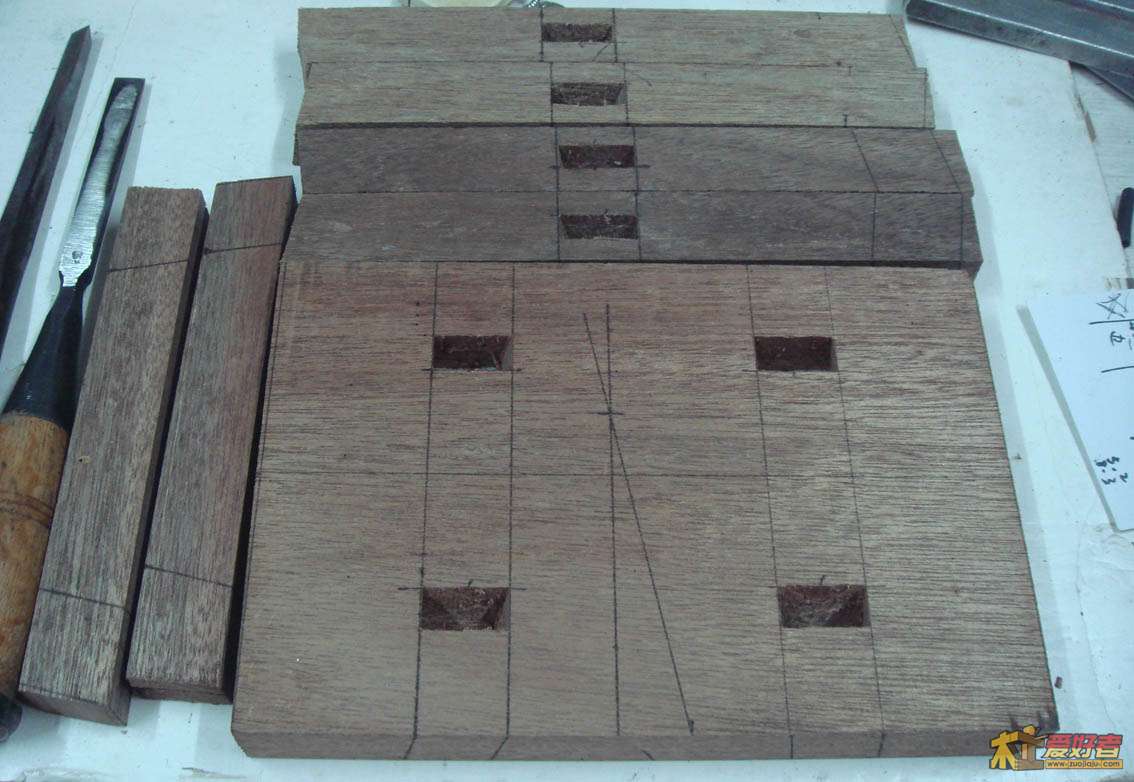

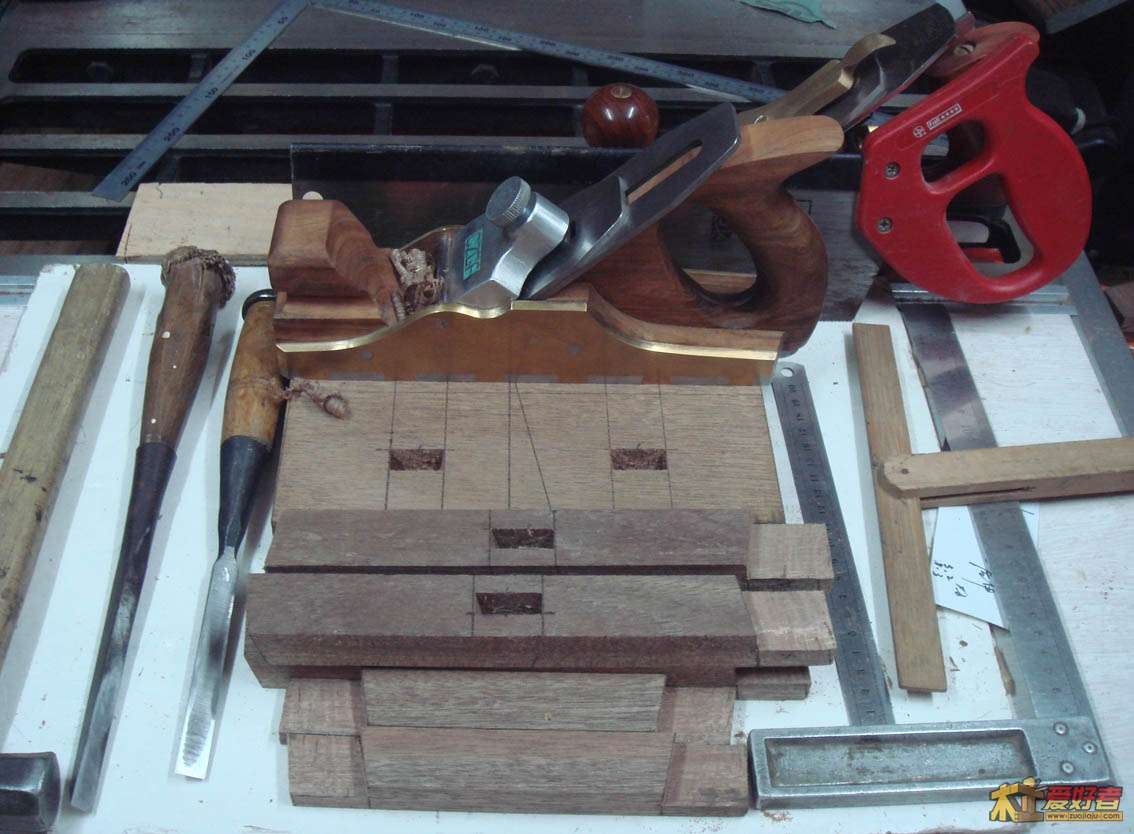

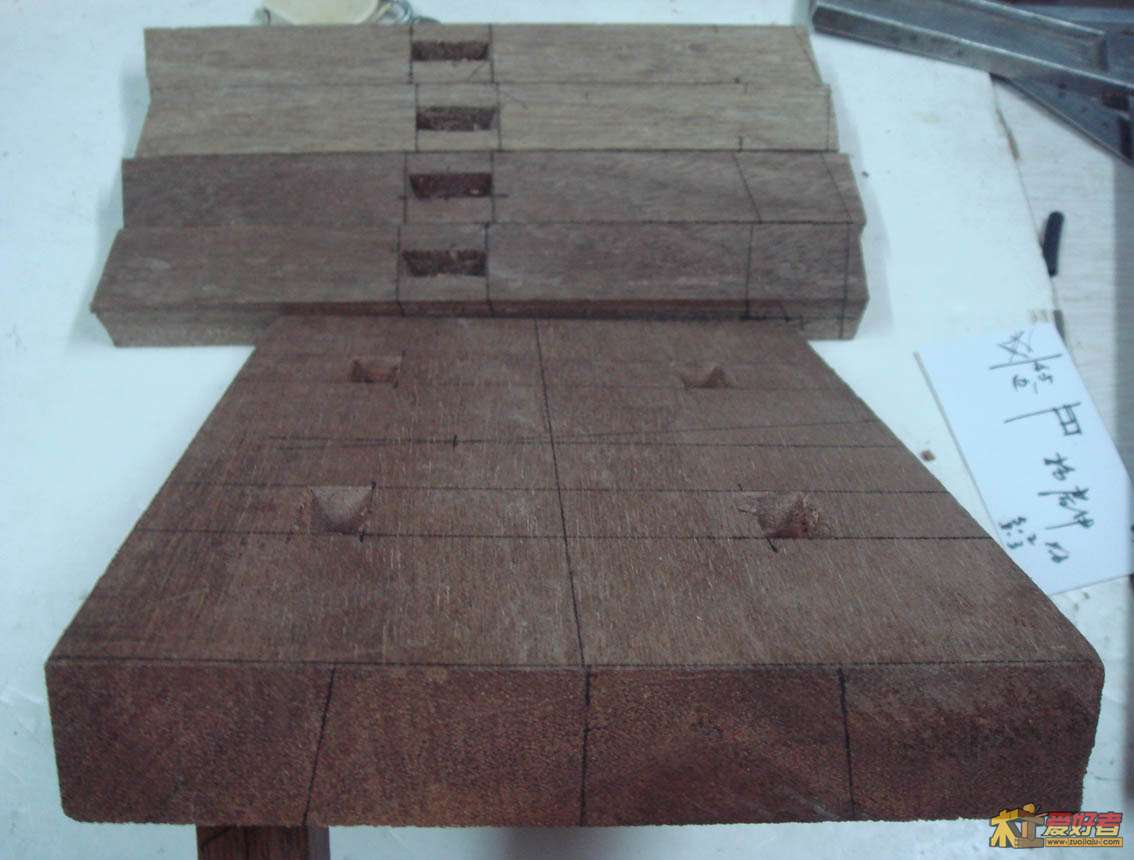

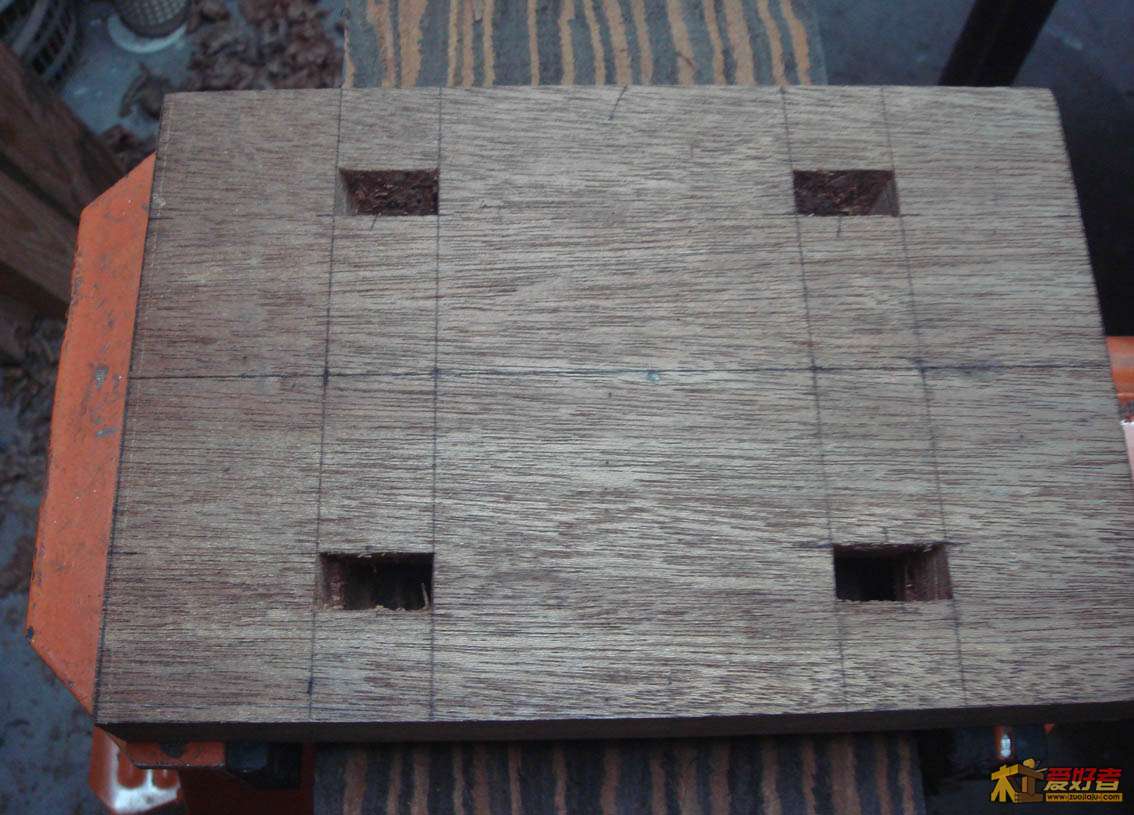

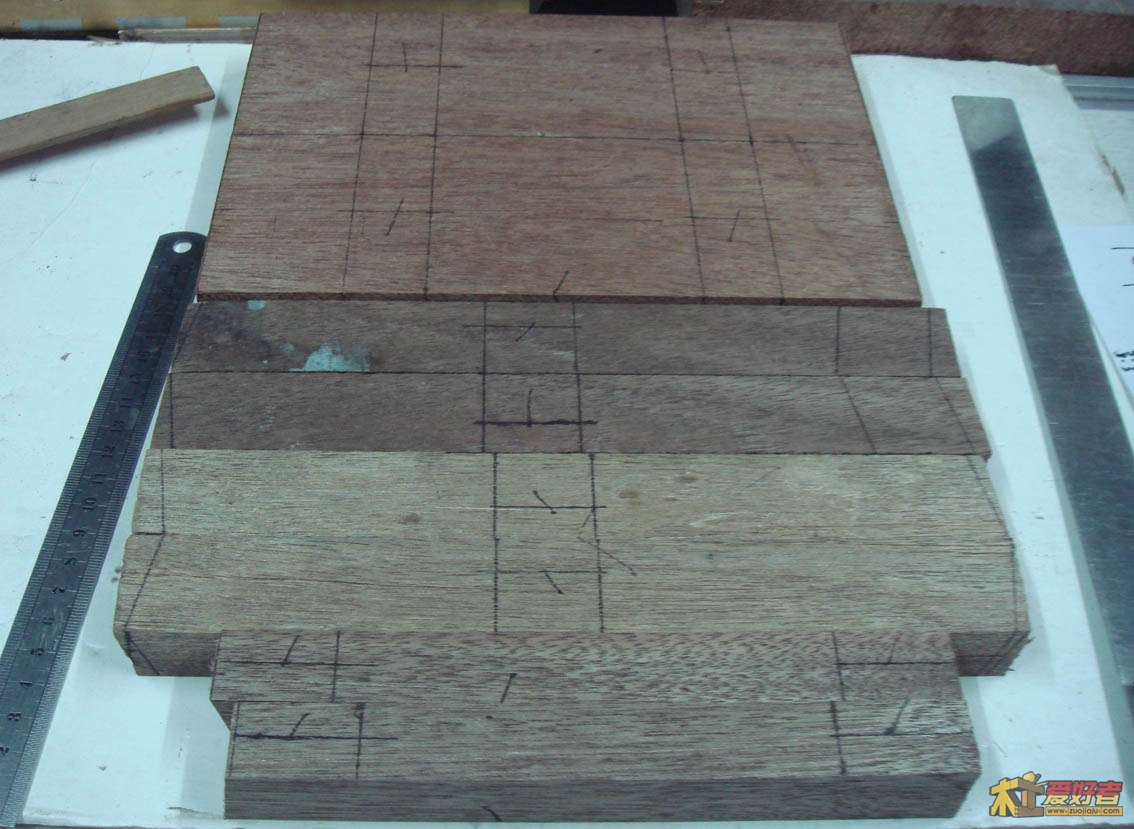

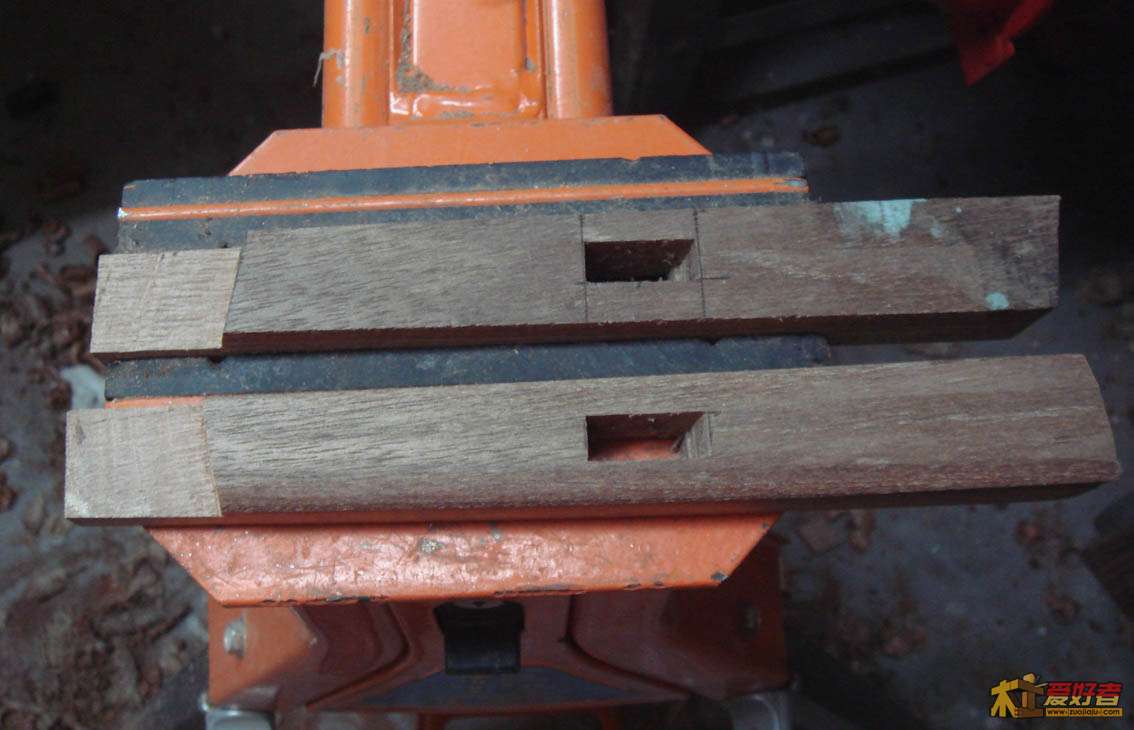

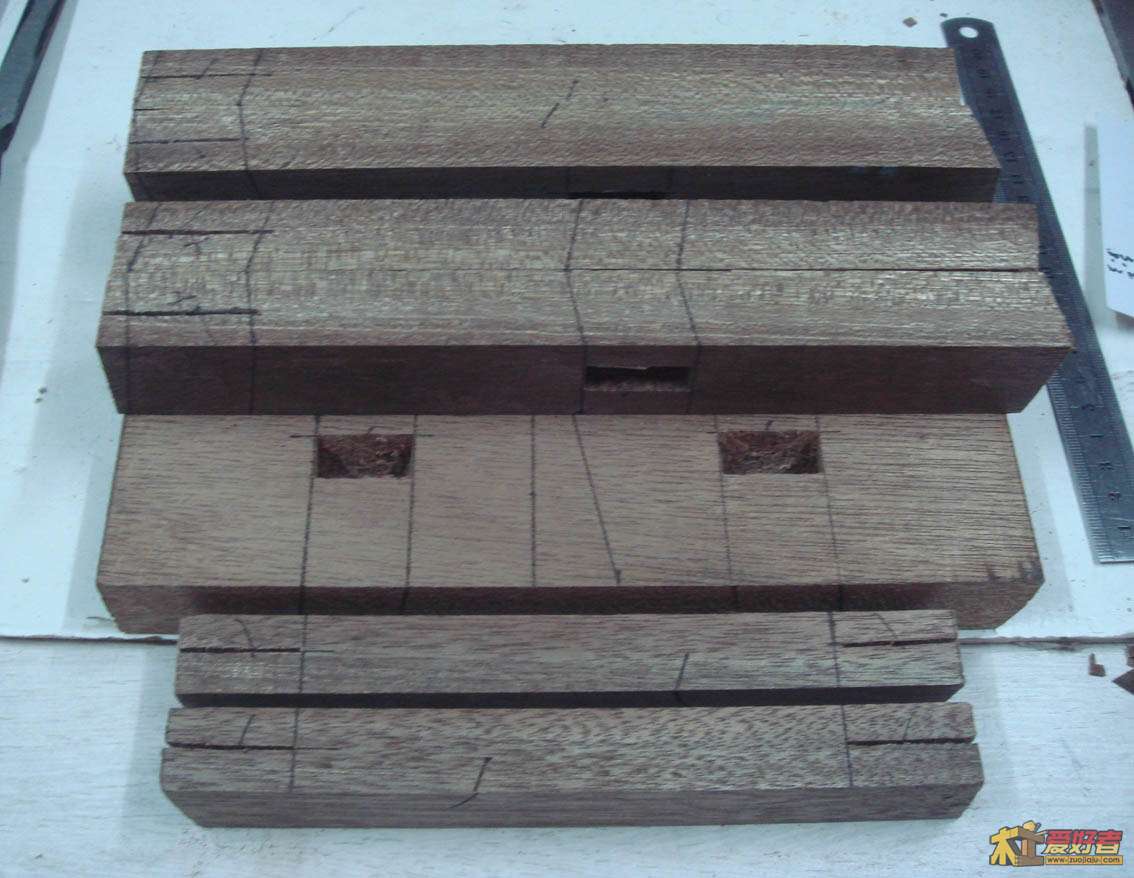

* j3 F6 Y+ w0 j; k$ d5 f9 e; ?划线完成 凳面双向斜榫4分凿（12mm）打眼完成 凳脚单向斜榫3分凿（10mm）打眼 用夹背锯开榫
0 W. s# f0 ` V! R9 ?5 [) [4 p 六、截榫与塑形
9 V N+ ^! B7 C: x- @ 开榫以后，一般是先截榫肩，然后将工件塑形。板凳比较简单基本是素面，只有几处要塑形刨园。复杂一点家具，要起槽采线，或前或后那都应该在这个阶段。还有组装前的最后光料，将组装后净不到的木面，墨线和污迹用光刨清理干净。 # [" {( y& L: d1 O

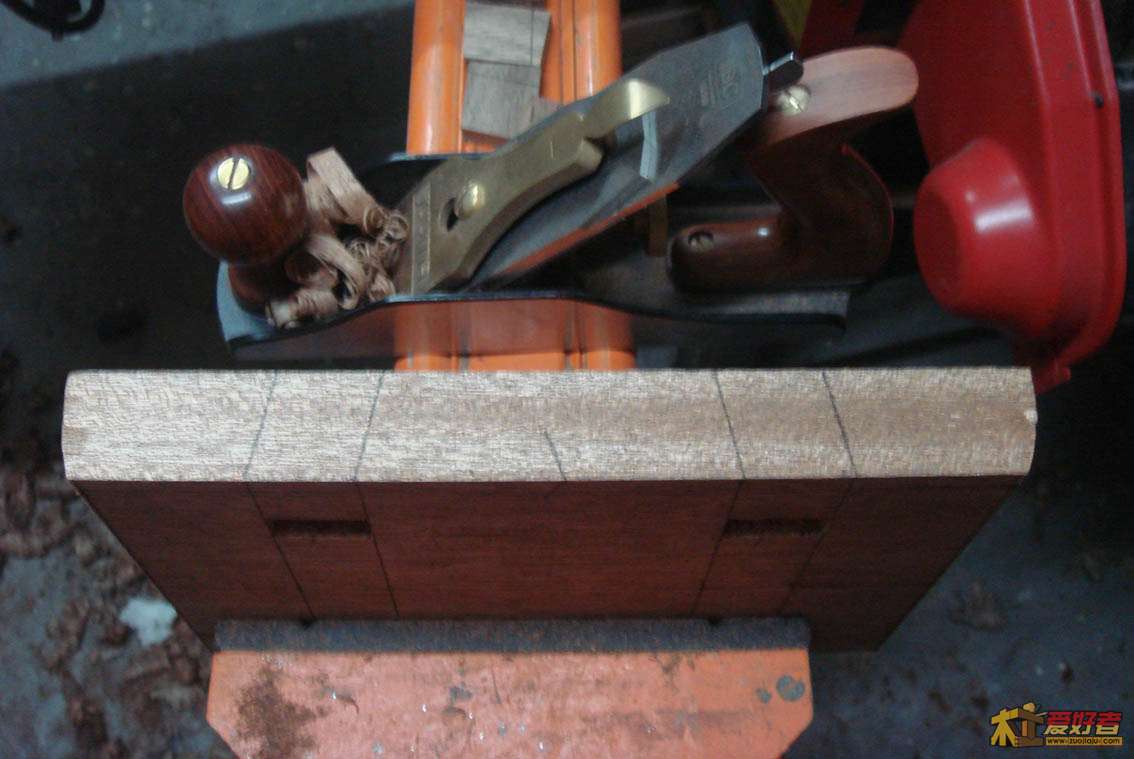

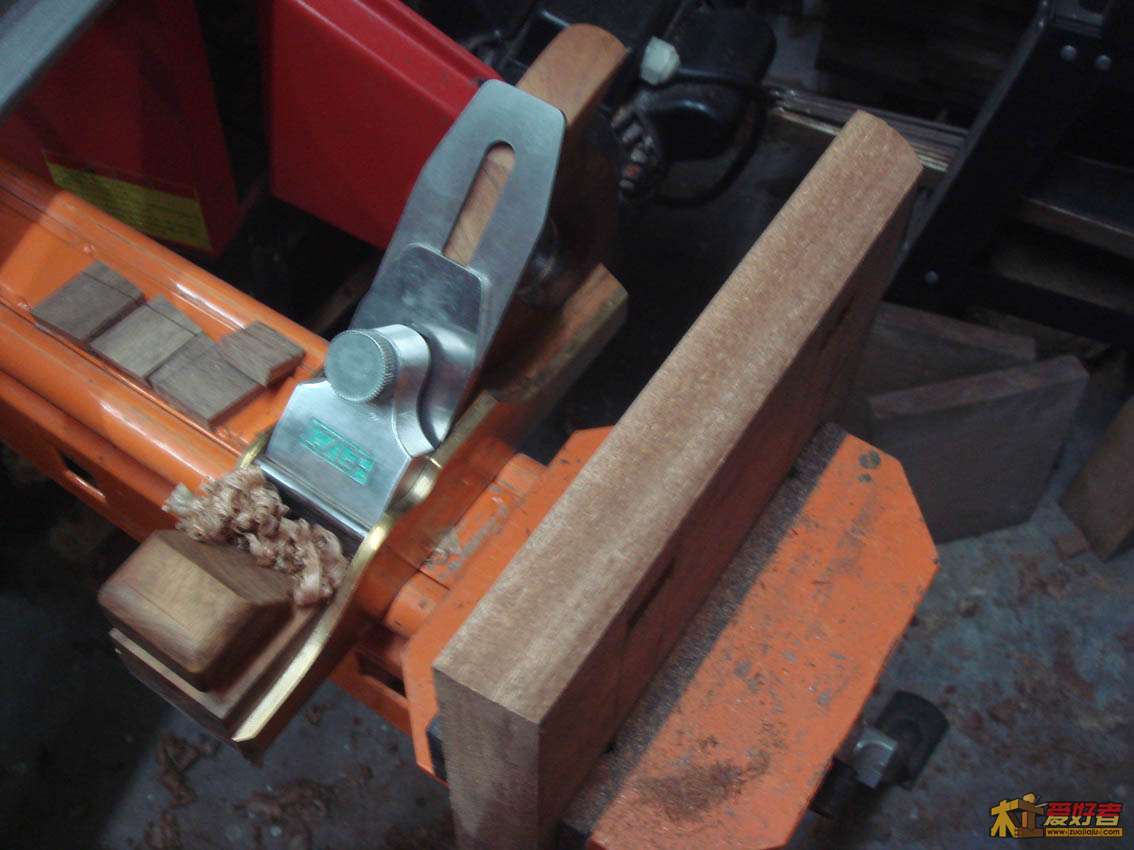

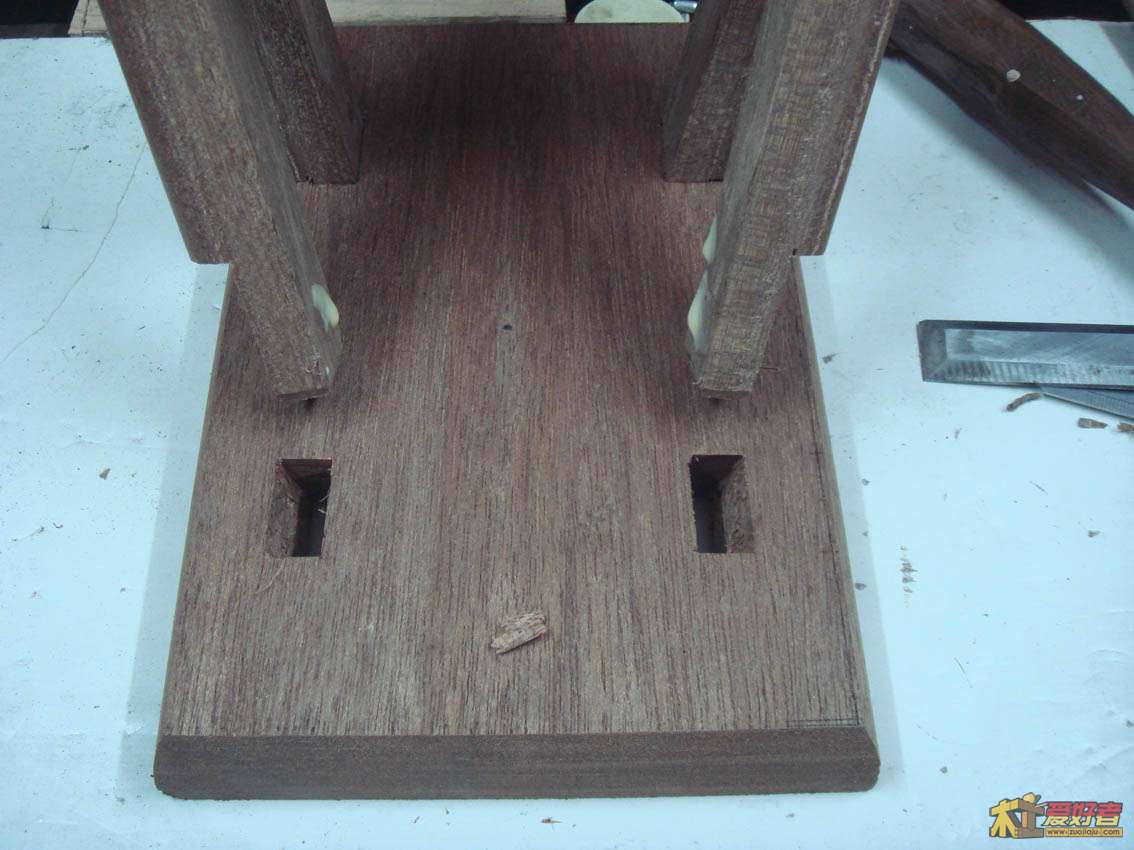

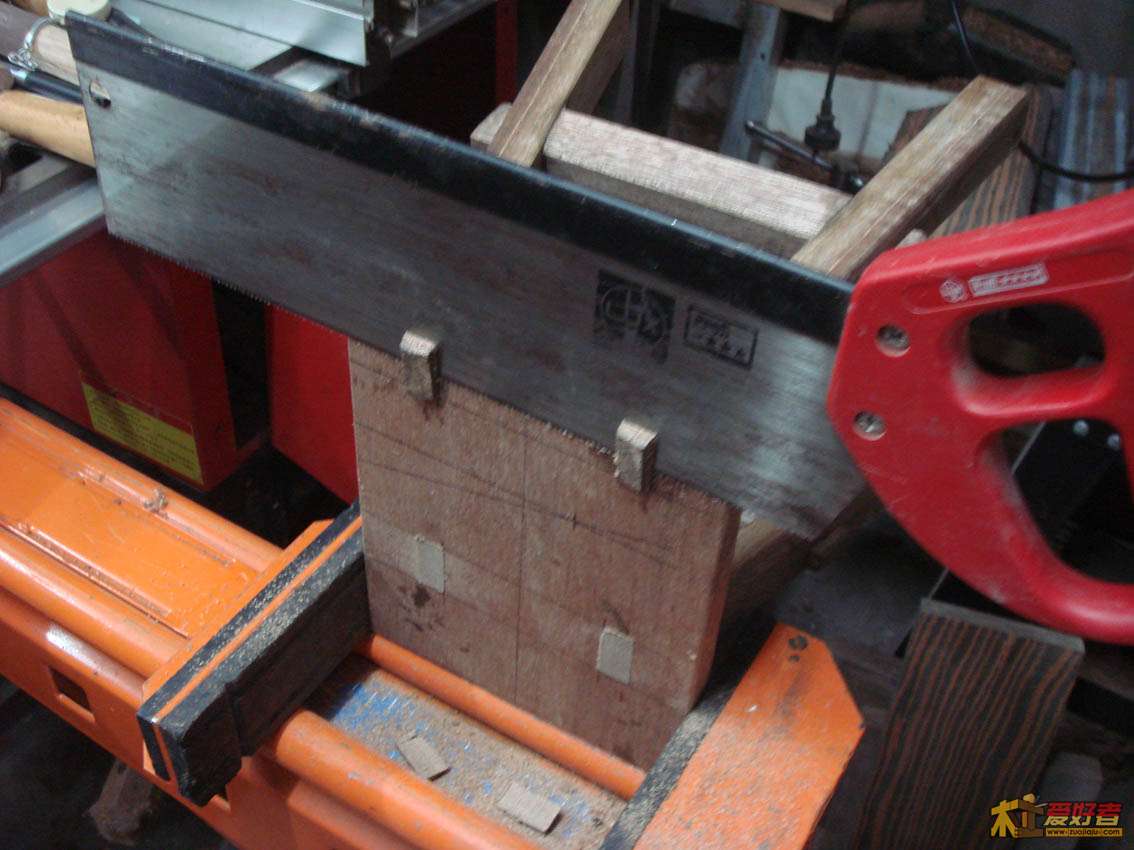

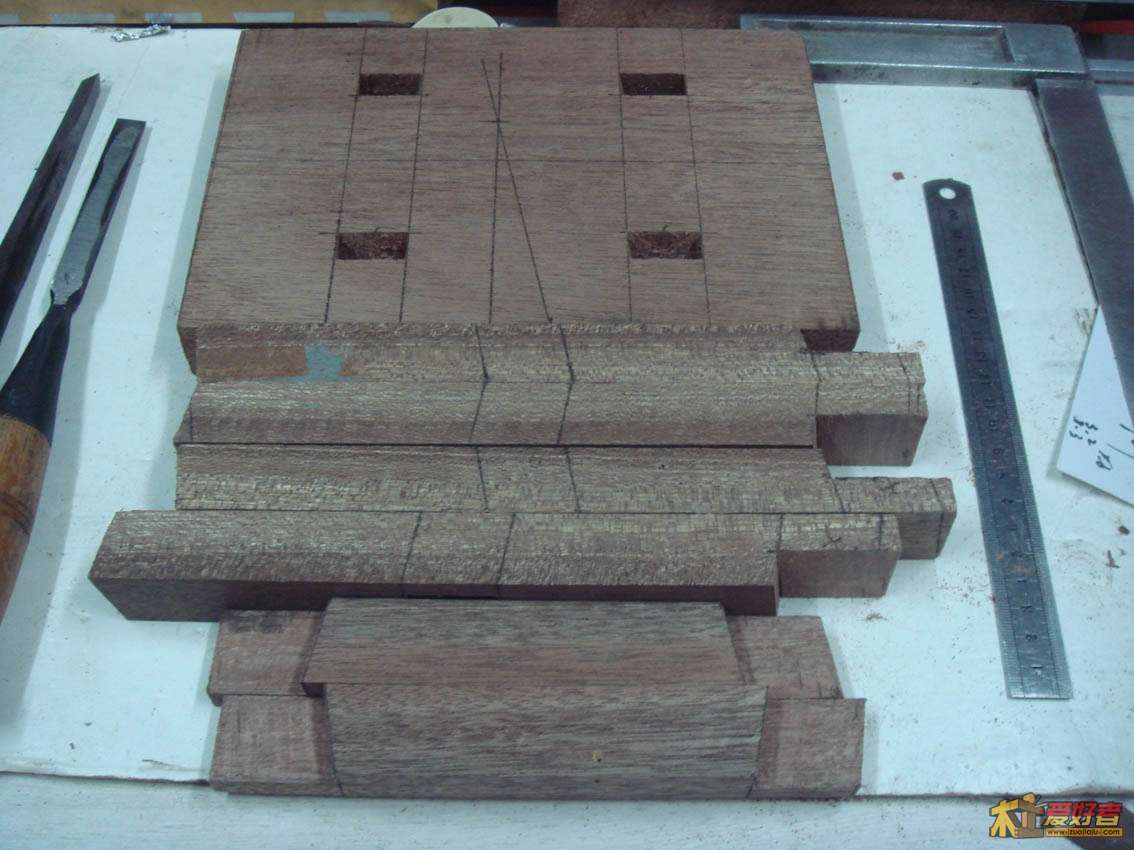

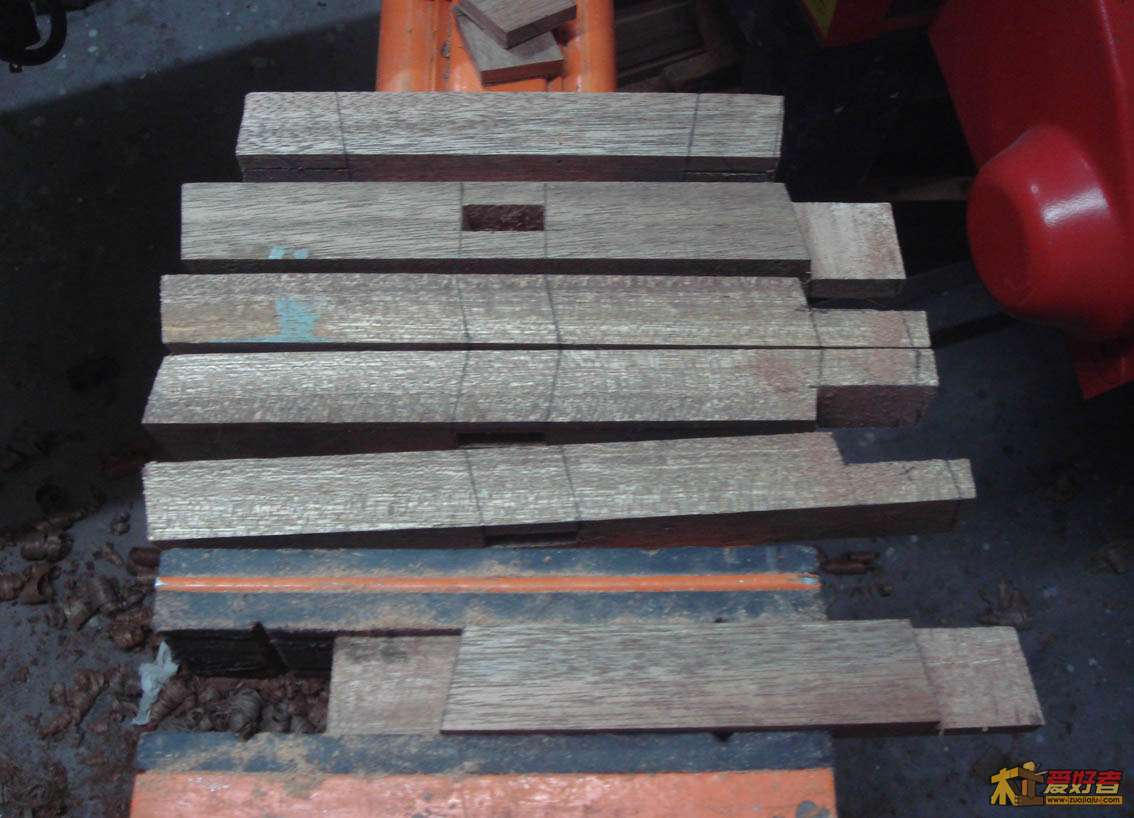

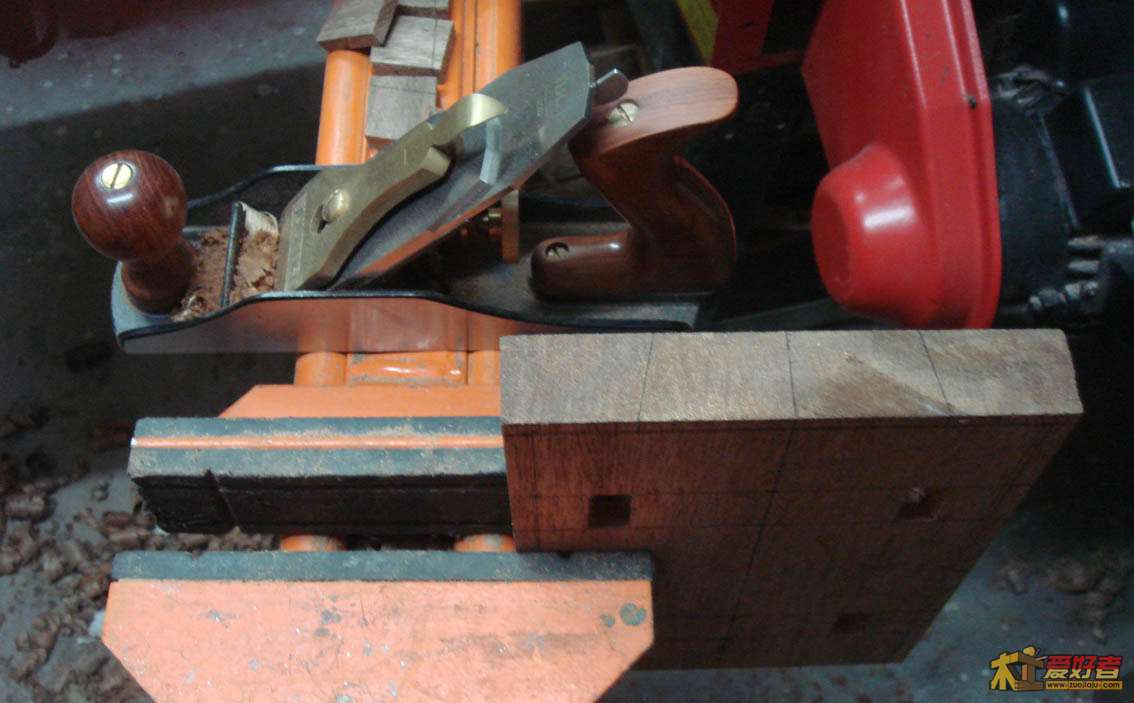

用夹背锯截榫（单肩榫）完成 凳面的边要刨园 凳底面的墨线和污迹用光刨清理干净。 凳脚的宽出面要上窄下宽刨园，横枨的宽出面也要刨园。 2 \" X F8 J* o( Y4 [- J/ P
& W7 w1 C/ t+ [: P& B! }1 A
七、组装与校准

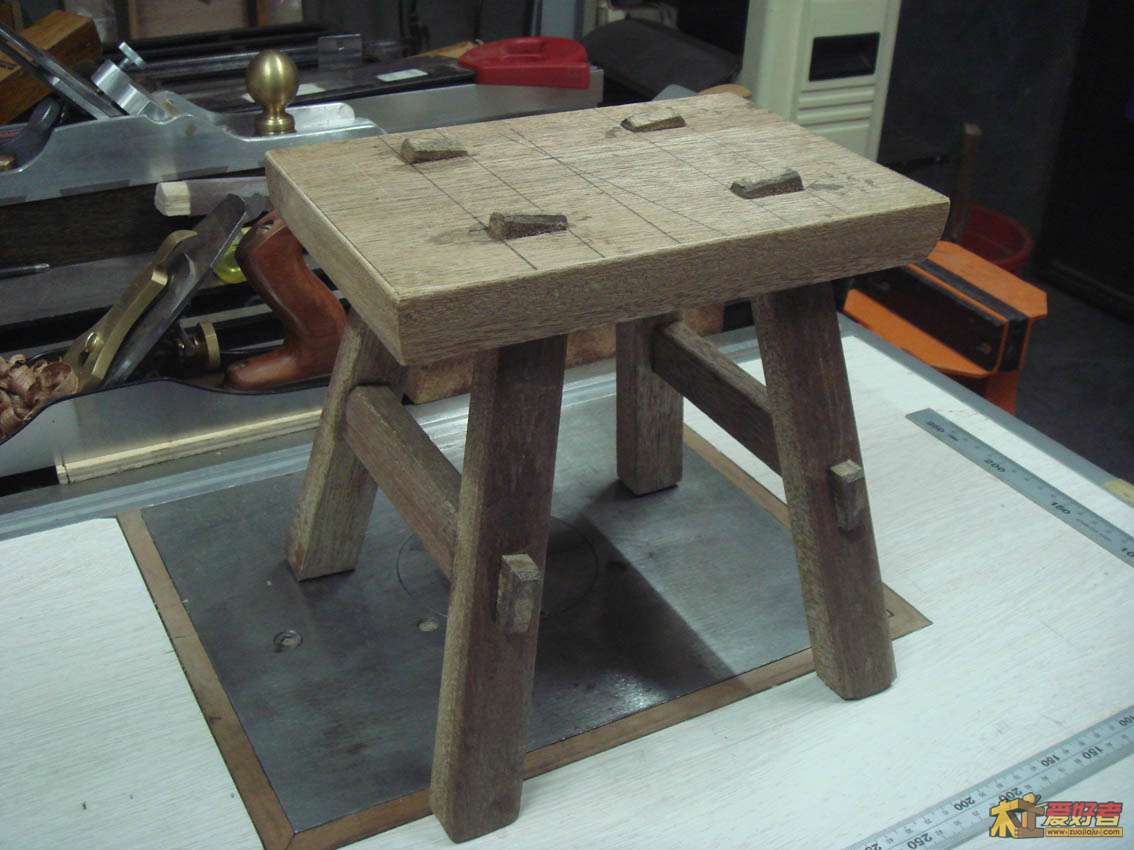

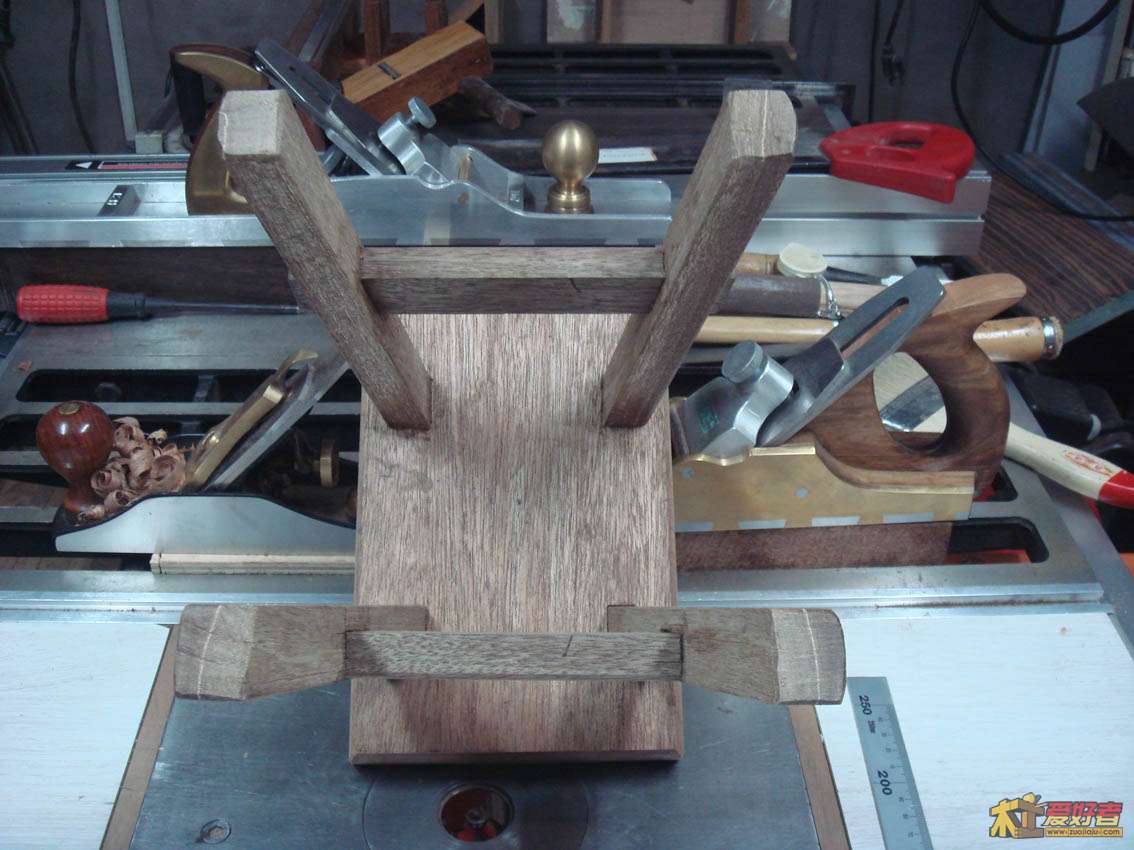

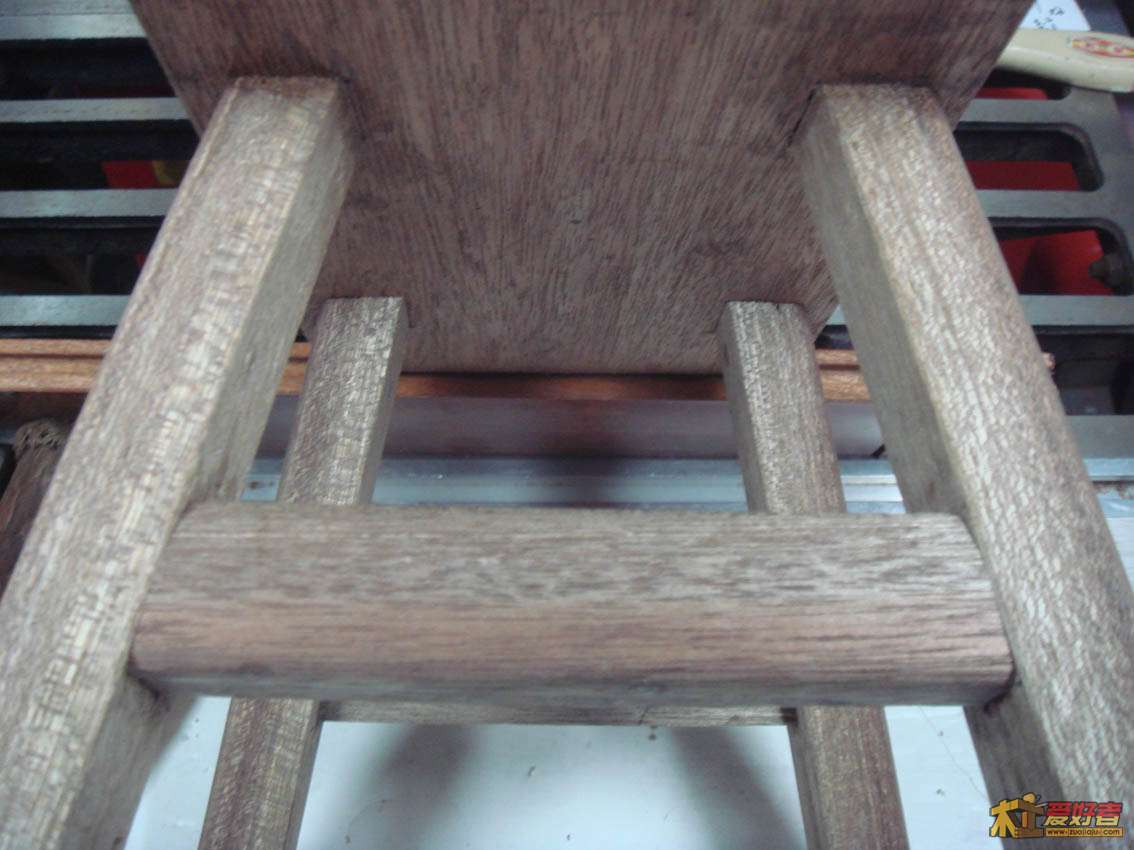

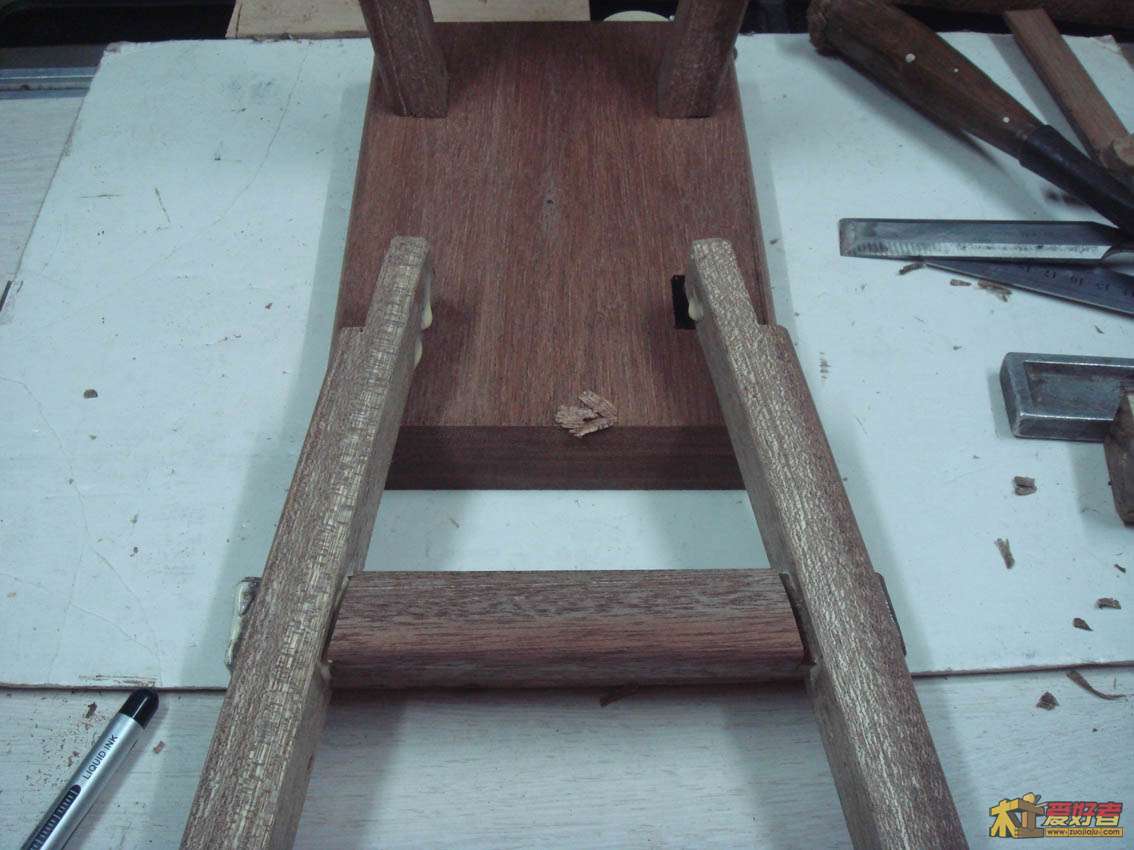

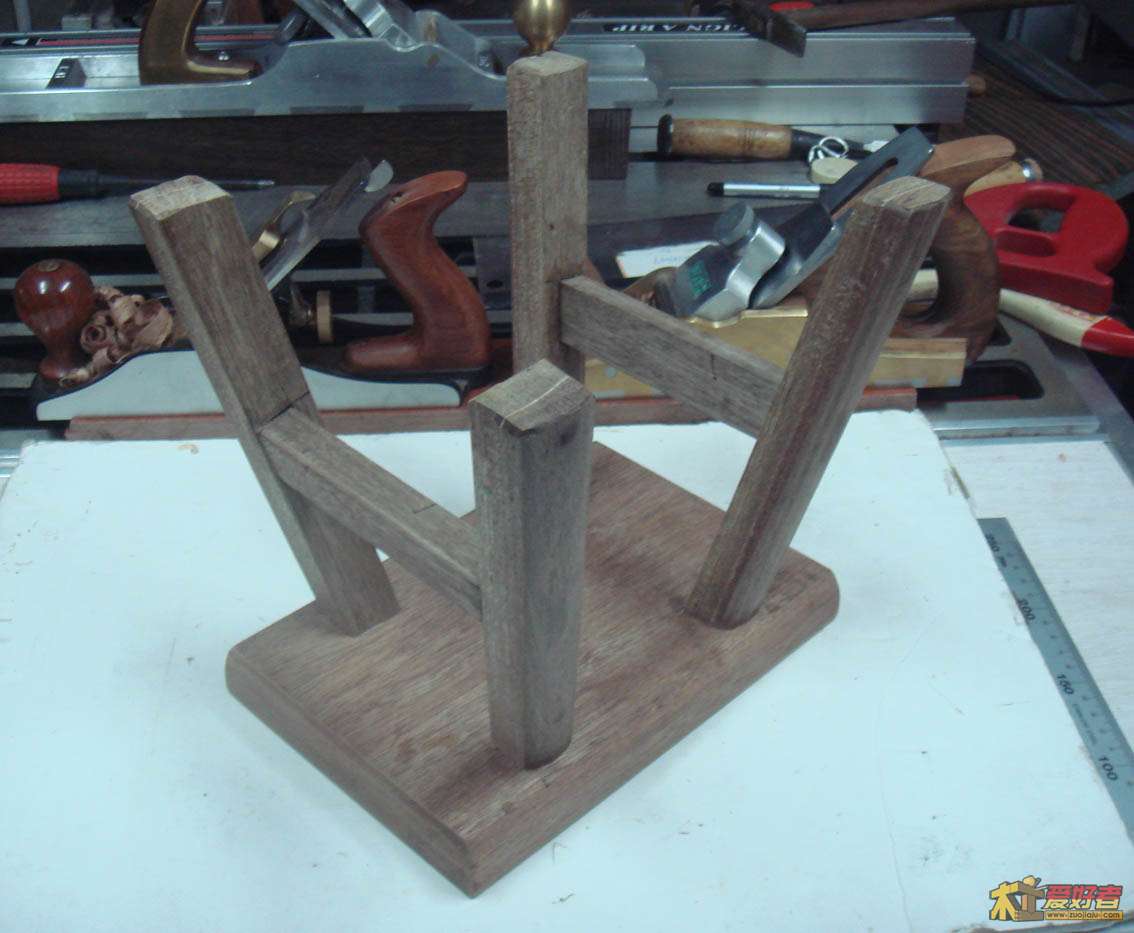

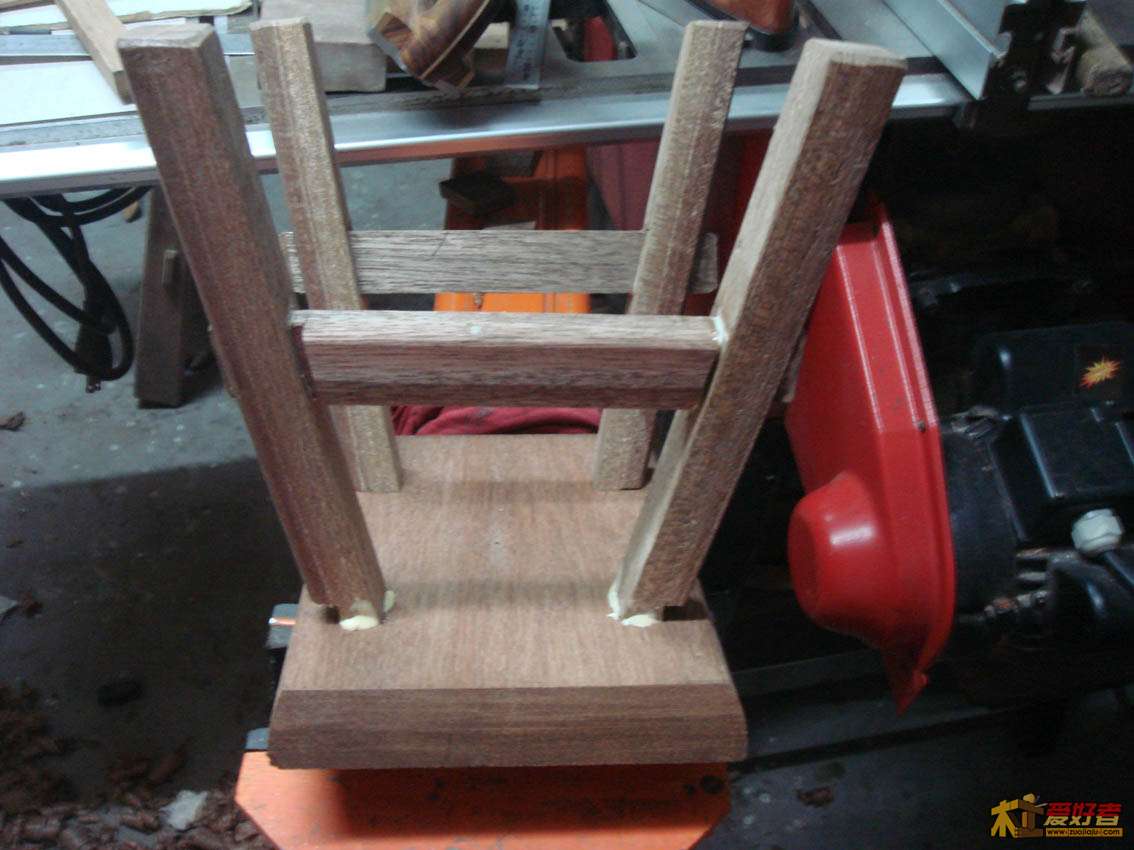

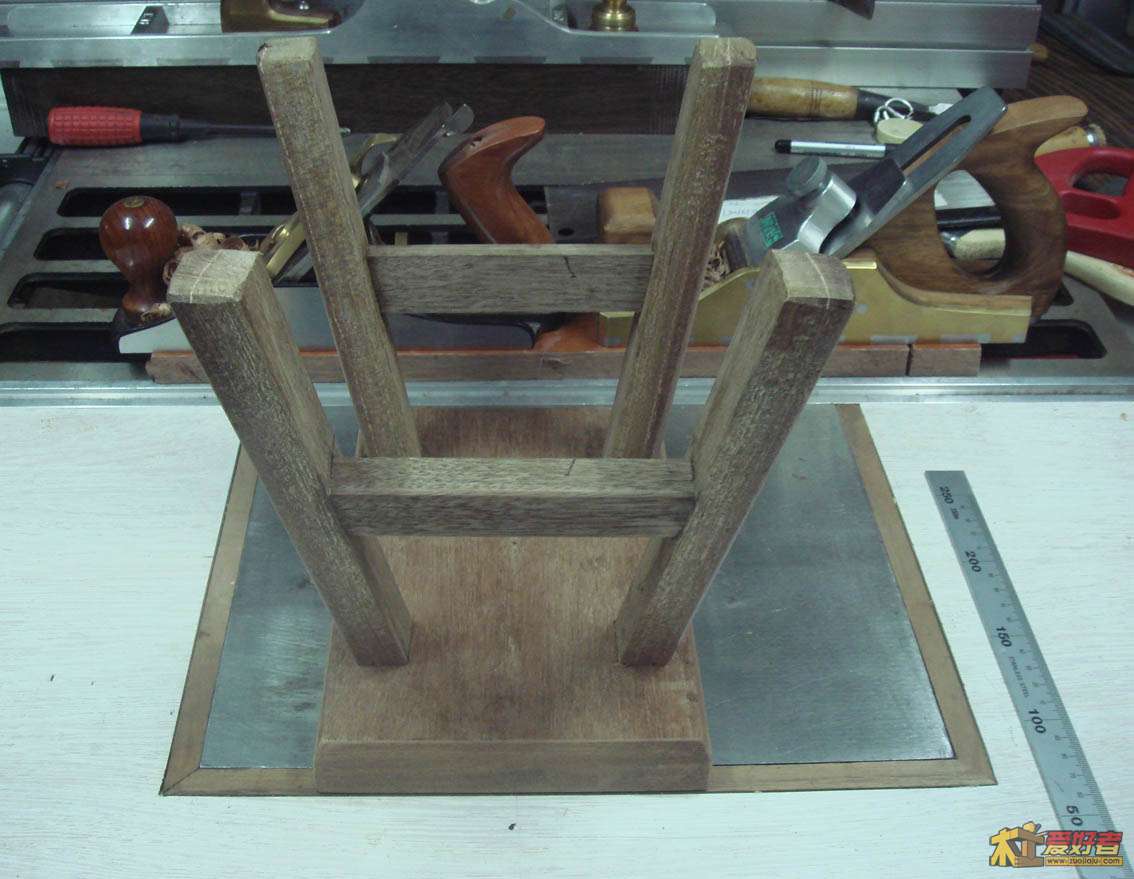

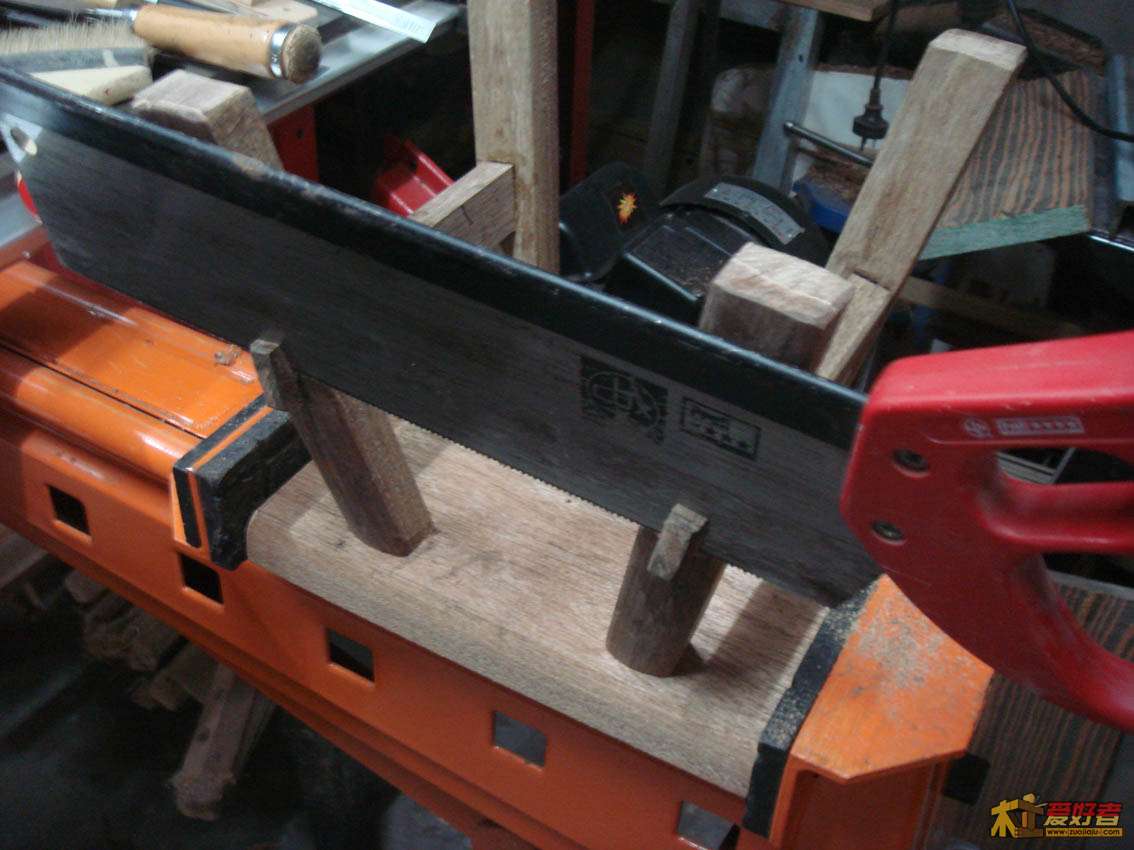

' R" u8 b% q) E 这种板凳组装可以不用胶，我用的柳安木软一点，还是用点胶吧。组装定型打实前应该先校准各个角度和尺寸。
( C$ n4 w+ ^, p( L9 }7 F- B
4 V0 @ c* P+ D3 q( c9 Y 八、净面与打磨: x% \2 V) u. ^& J
+ s R! \# G' G8 Y1 Z, c/ O

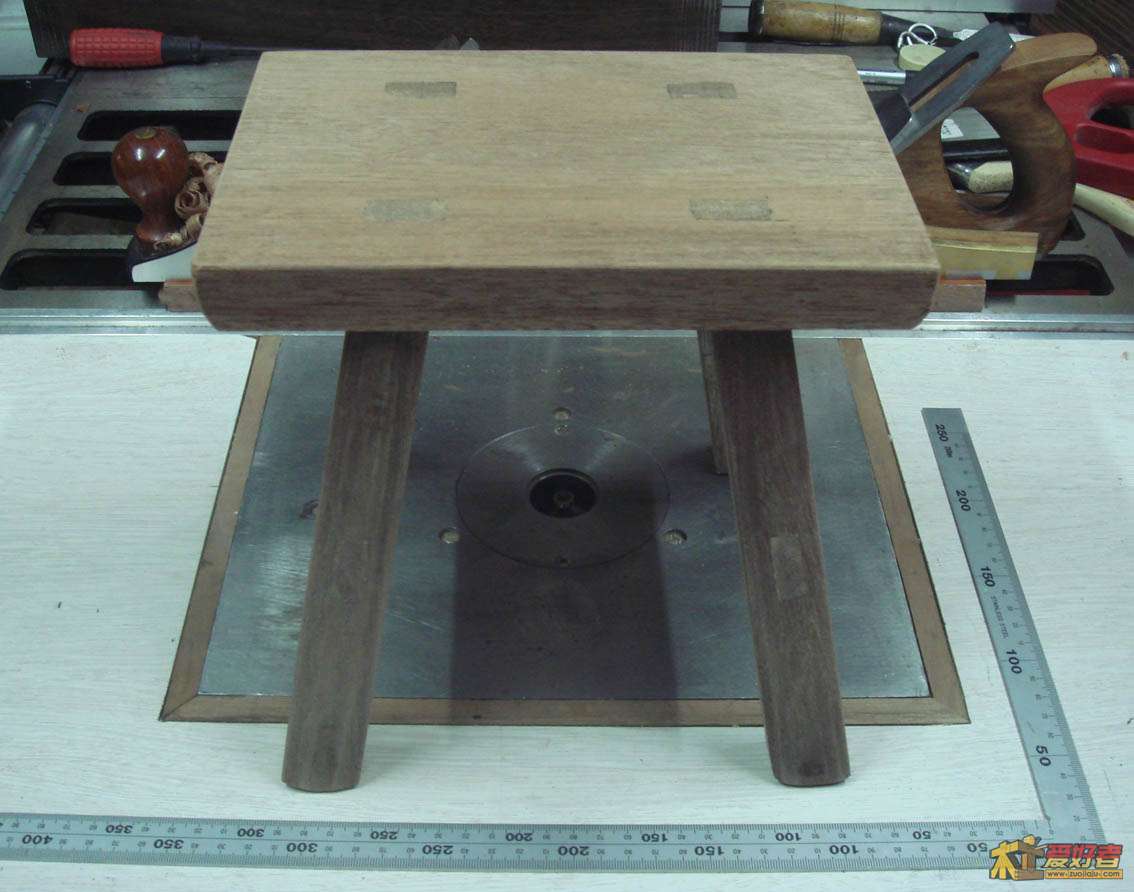

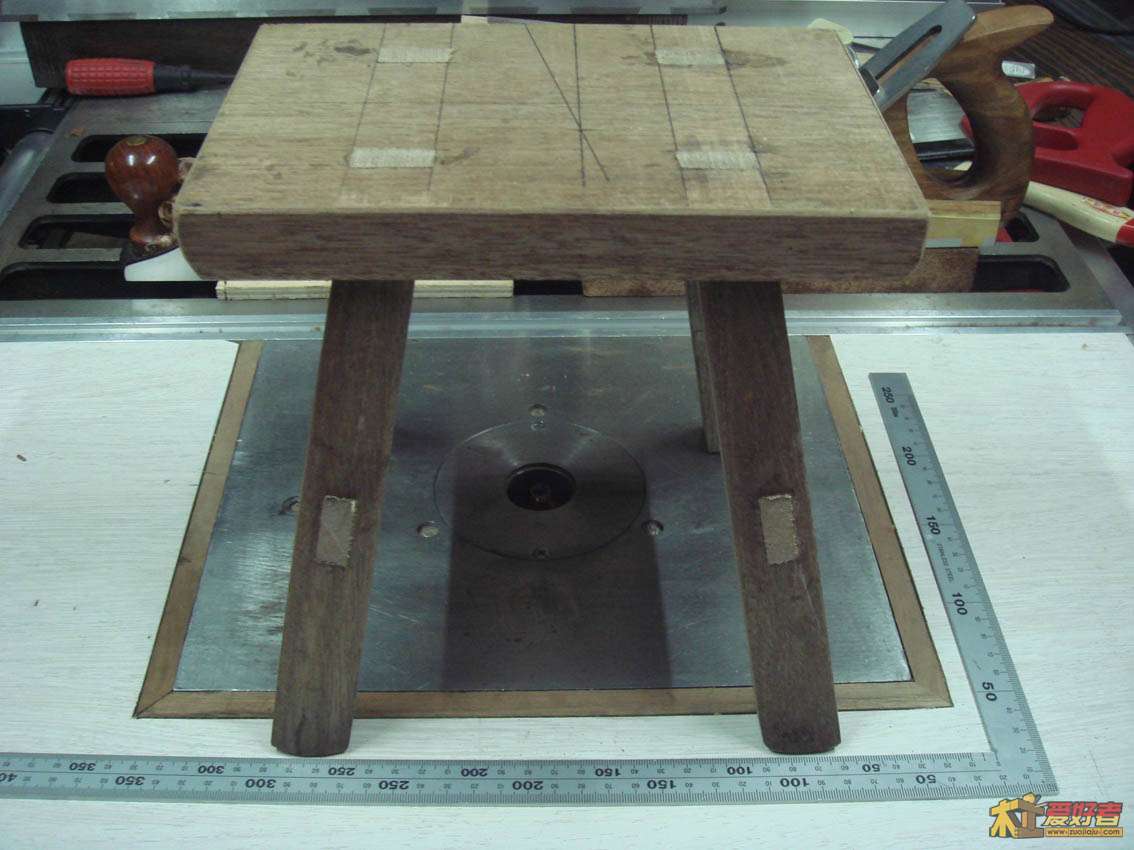

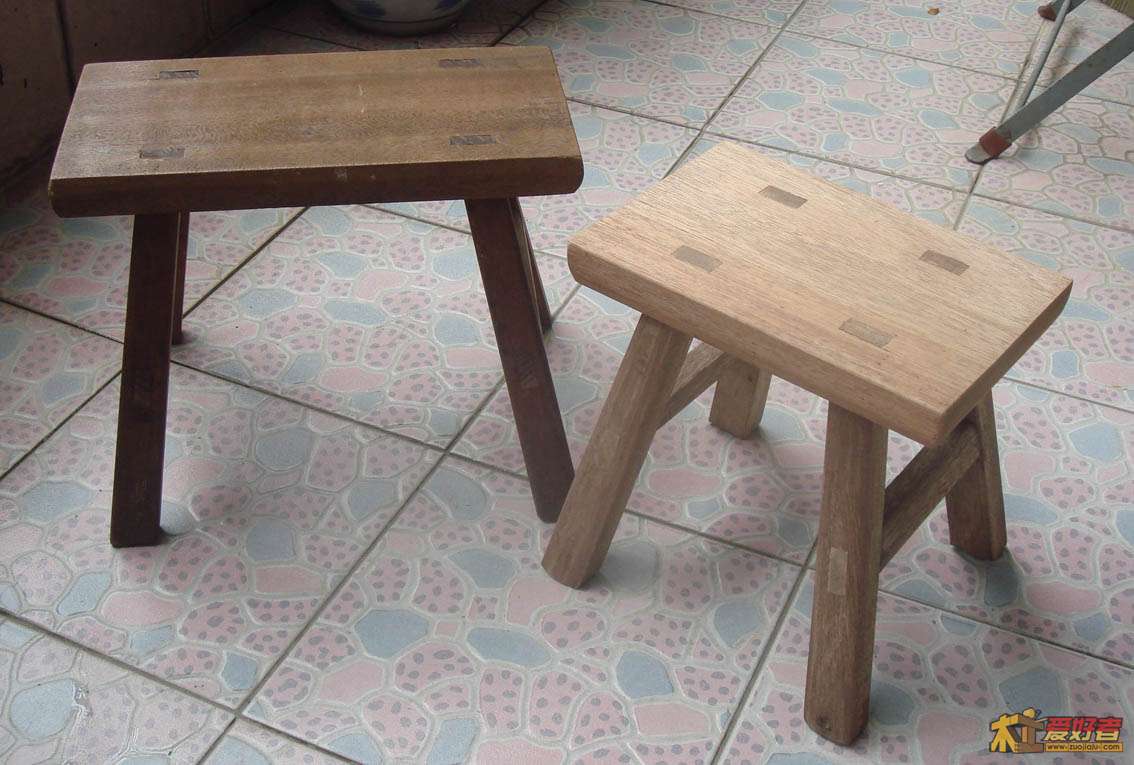

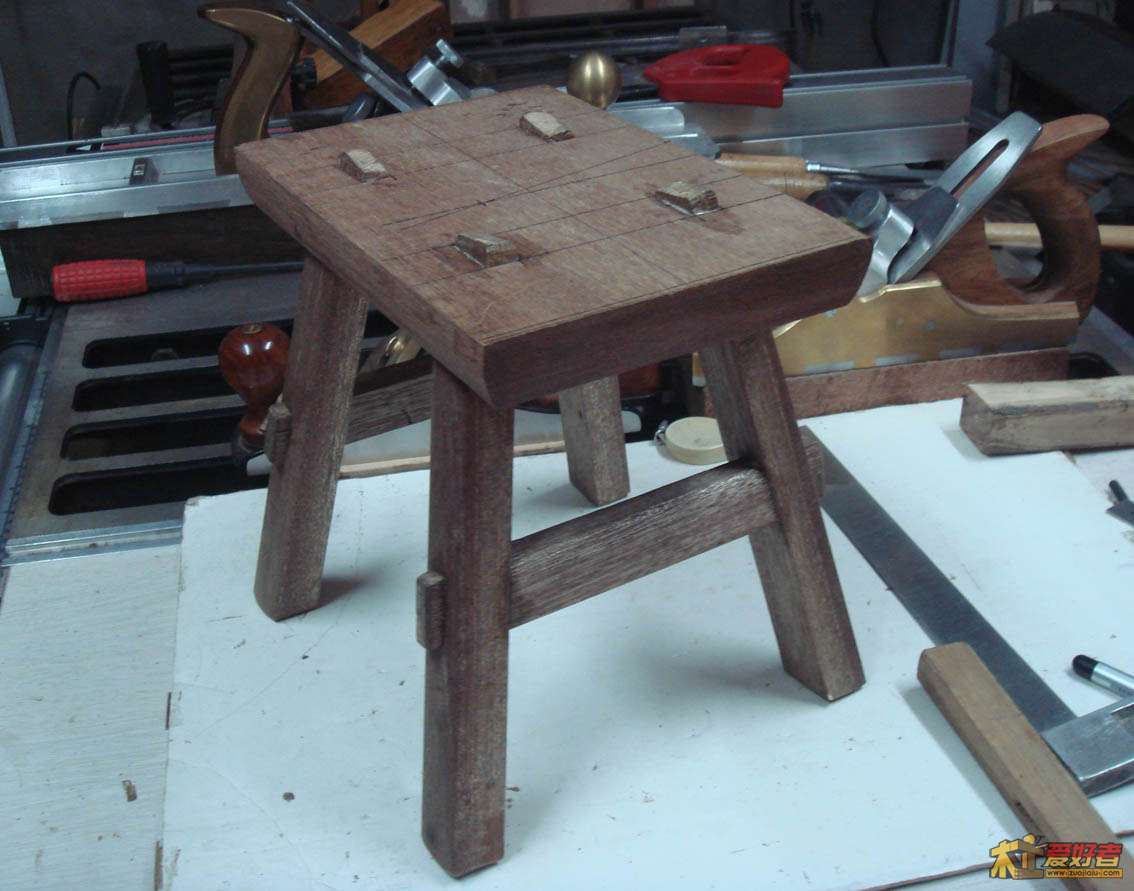

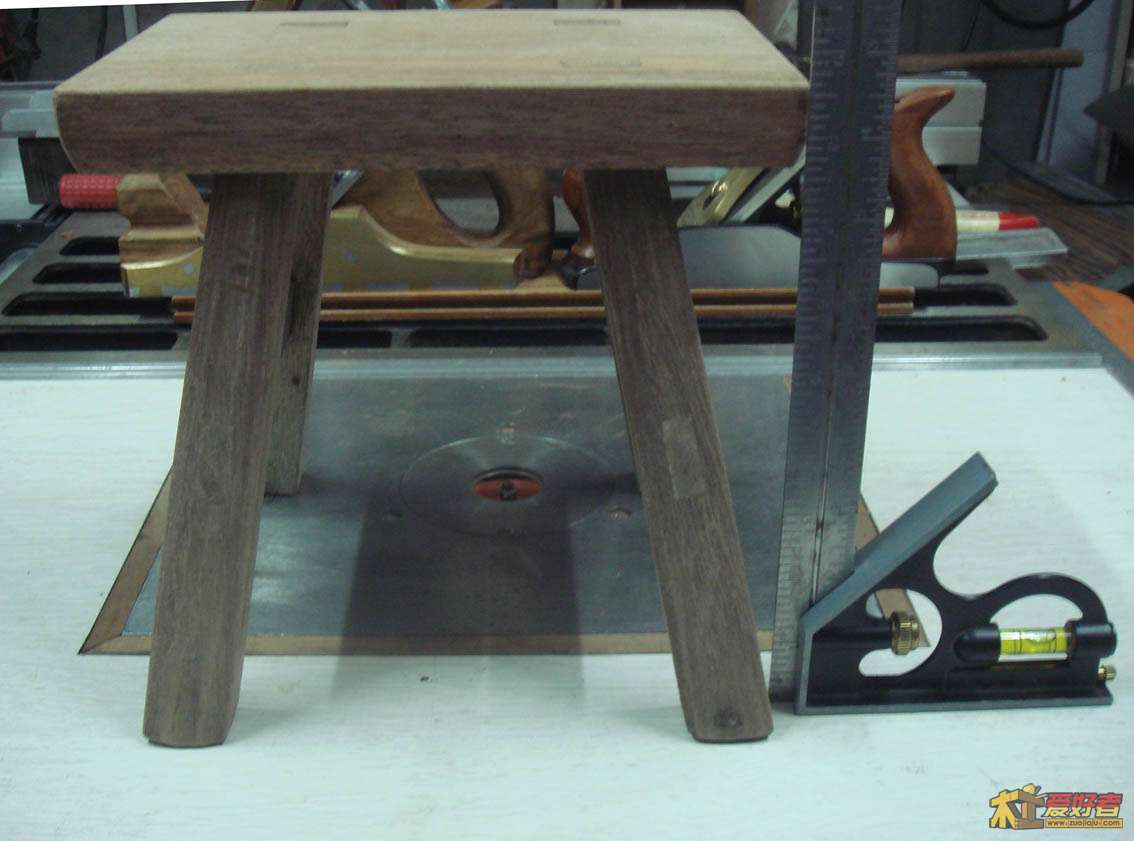

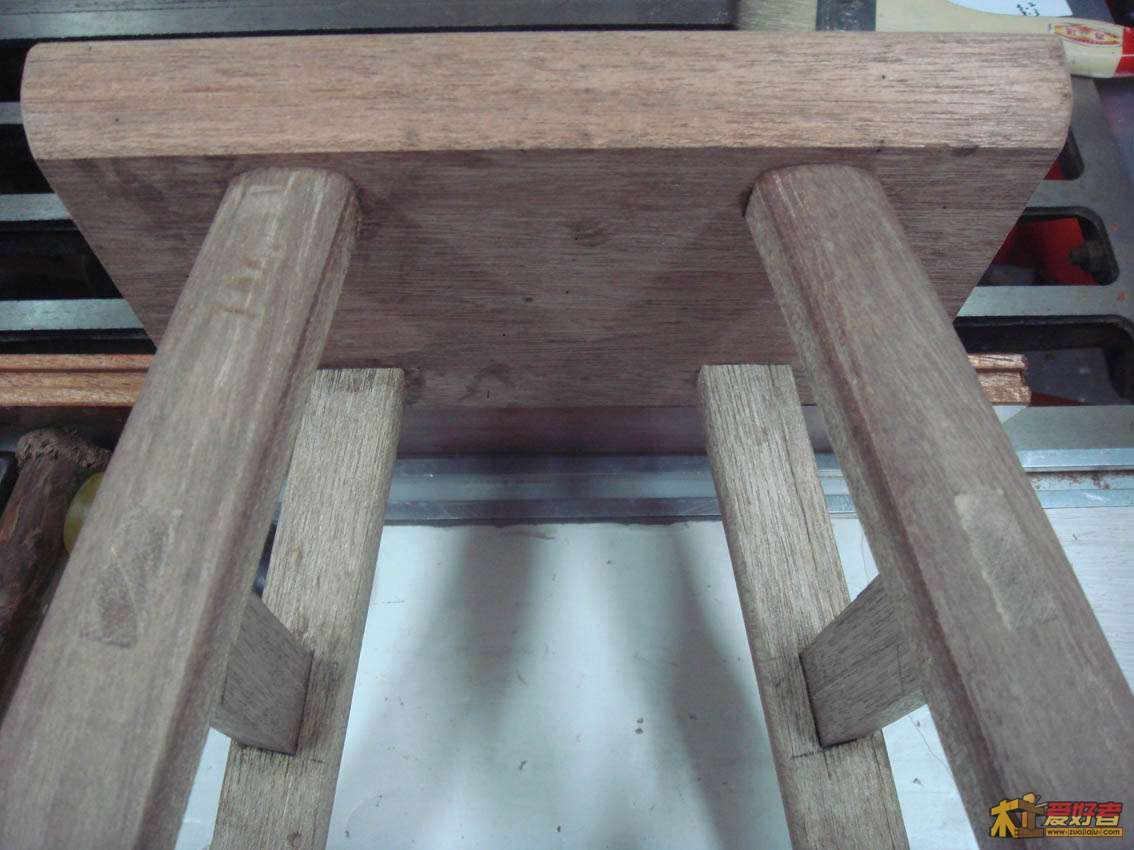

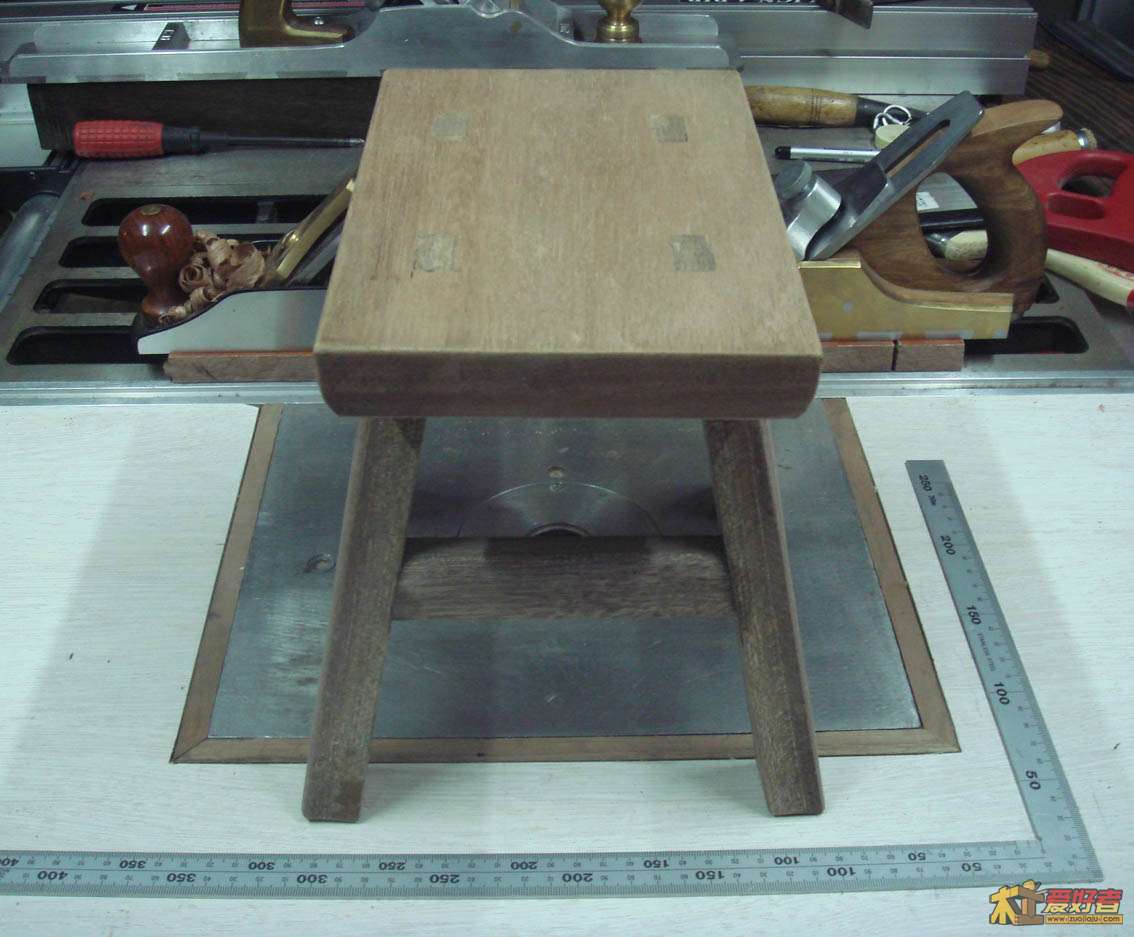

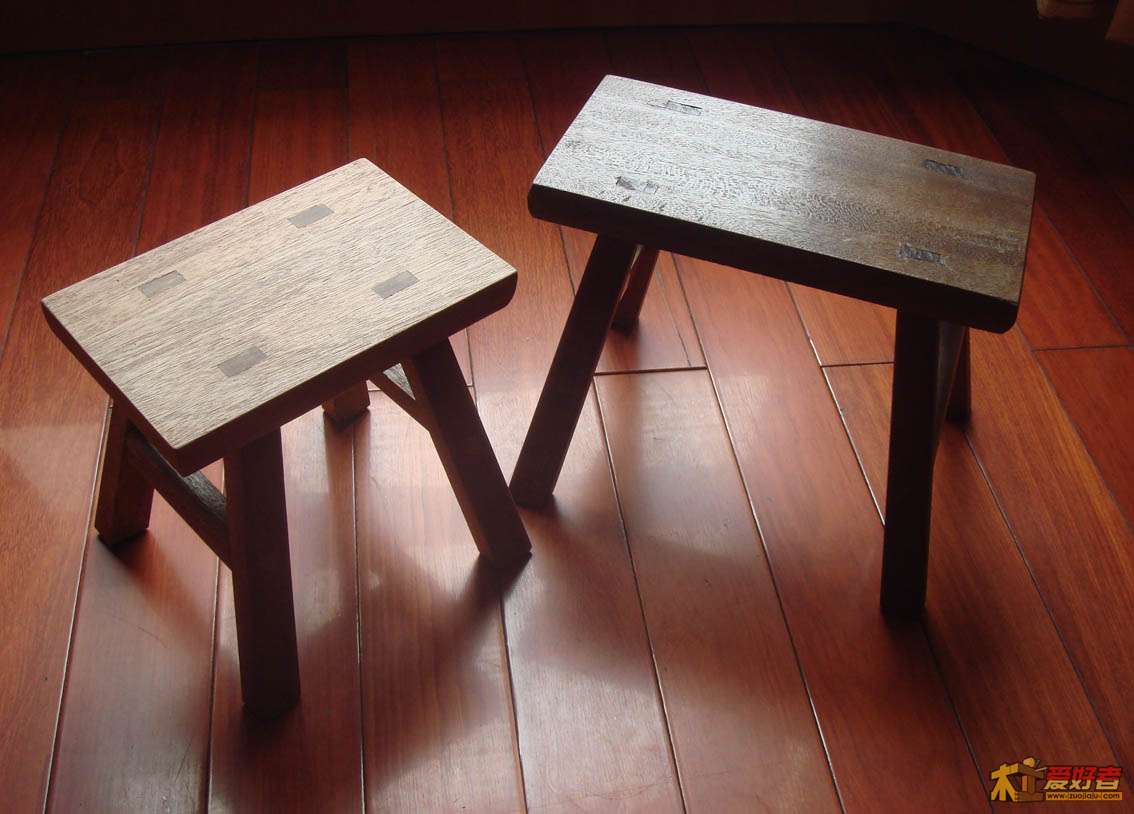

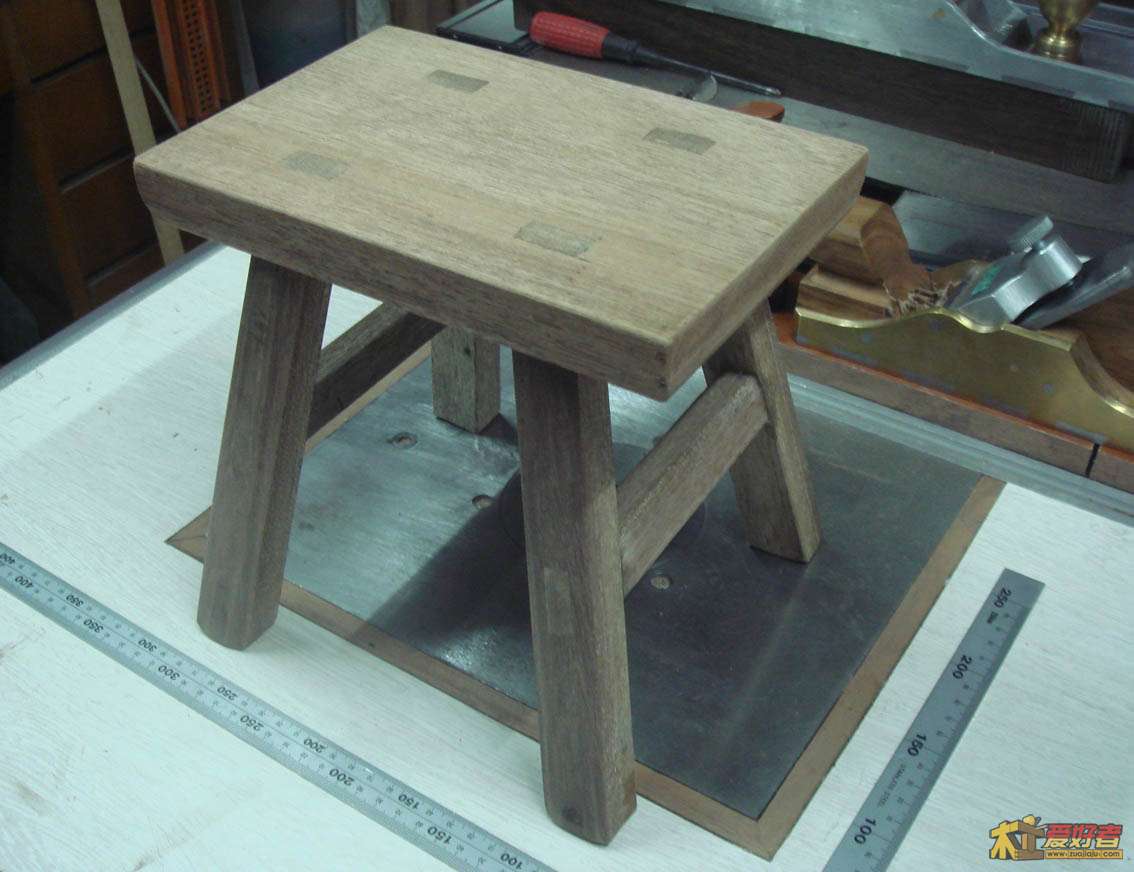

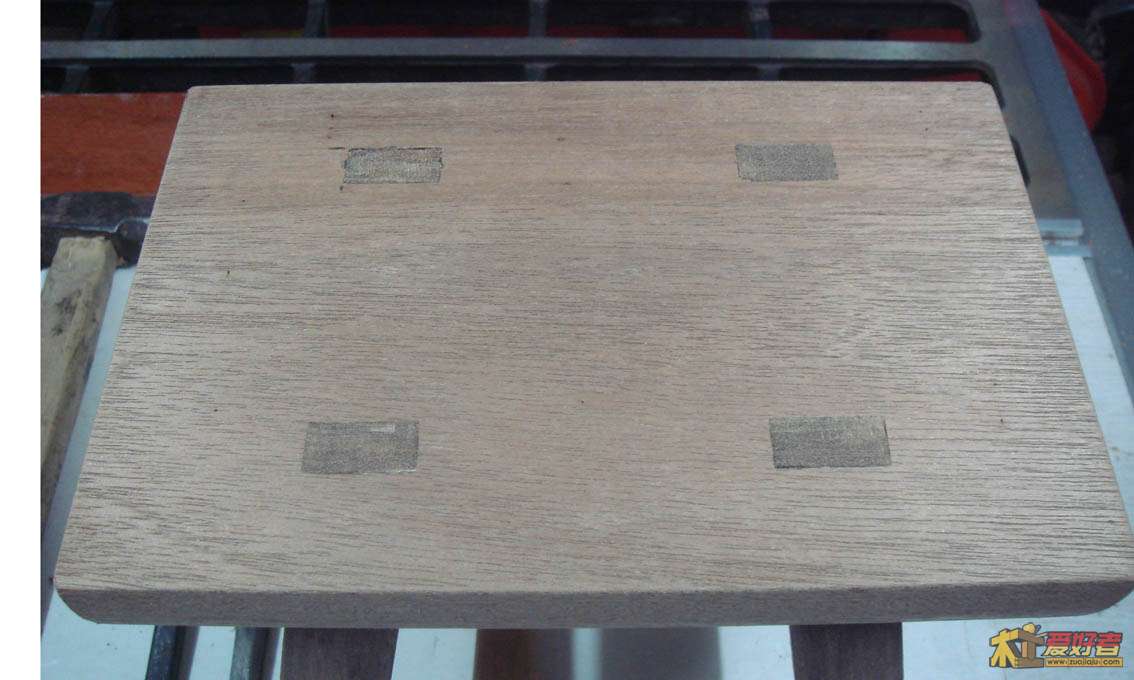

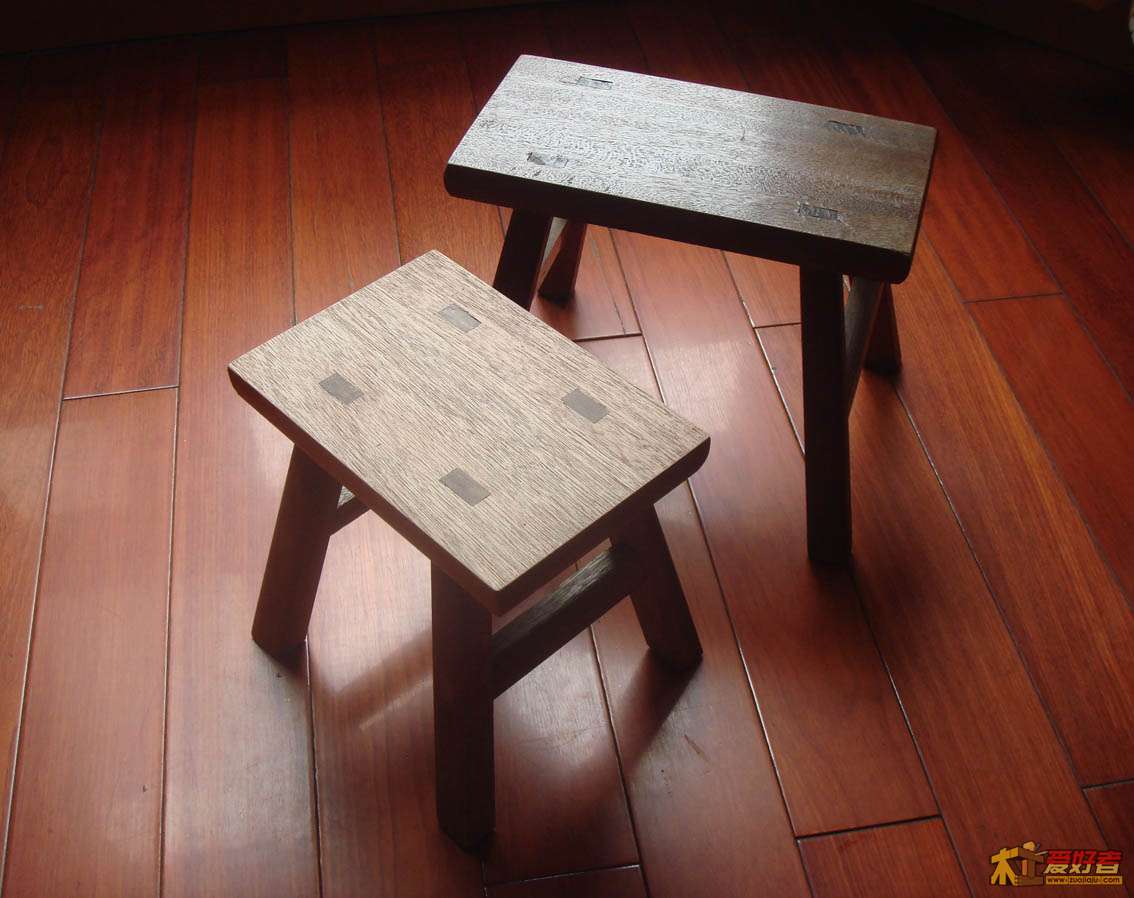

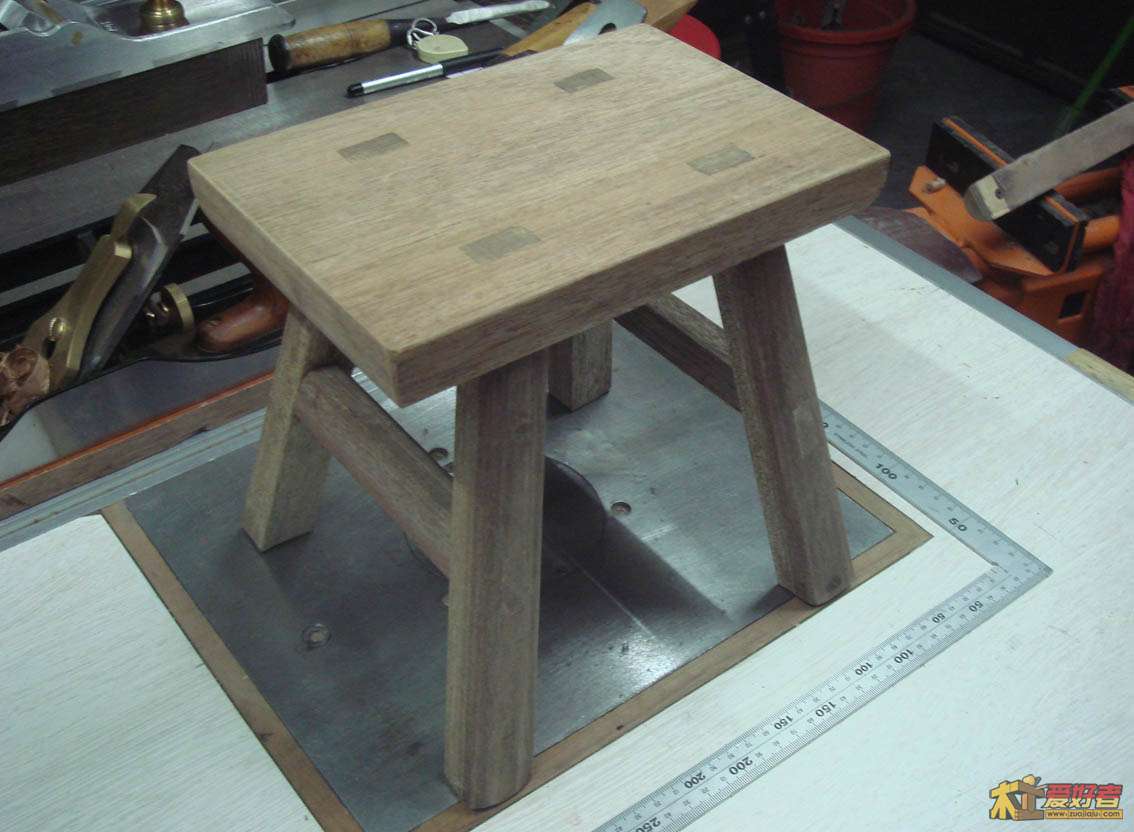

最后作品图片 新做的板凳，凳面等透榫不要打木楔，否则说明你透榫没有做实。 凳面侧边和脚尖应在同一垂直线或者脚尖出一点比较好。 后面的大一点的小板凳是10年前做的。 最后衷告：木友要学做大小板凳，不用拘泥于本案的基本尺寸，主要应按照使用要求以及人体工程学原理确定基本尺寸。也可以根据自己现有材料的情况确定，灵活应用就行。 / J! C- R$ l$ u
6 Q+ i9 `- o. A6 M5 A
* |( ]5 X( Q4 p! ^) z$ E/ d. o% n( }: w6 |3 o
补充内容 (2016-5-13 18:32):
4 l4 G/ j. y* F& ^木友经常要问的问题，有的我在帖子中都作了解答。帖子前后太长了，我将相关有用的问答在哪个楼层整理一下，罗列下面，有需要的木友可以选择参考。以后有相同的问题，我就不重复解答了。楼层：124、126、171、293 ...
~ \3 |% I$ m! B0 u4 I" X$ X+ F6 @6 d2 V U( m! l
补充内容 (2016-5-13 18:39):; }7 F2 j2 U# [) W7 X
继续，问答对话楼层:300、348、426、431、、432、439、520、587、591。以后有新的问答对话，陆续补充。 |
