前几天在网上看到有人做古琴样的书签, 觉得很漂亮, 对于一个充满山寨冲动的人来说, 决心要山寨一个出来, 立马行动,先上网找古琴的图片, 百度一把, 很多. 找一张好看的, 作为样本.

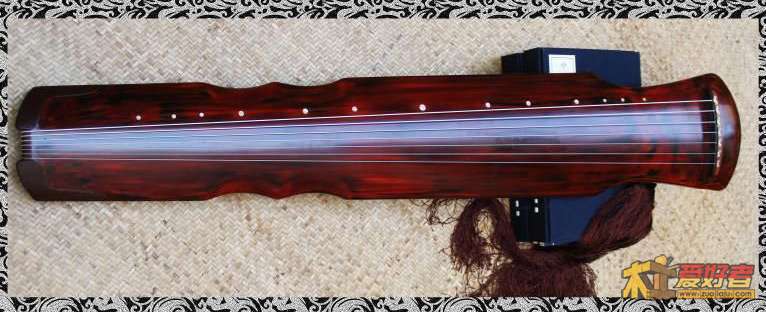

嗯, 这个古琴漂亮, 线条 很好看, 就照它作了,

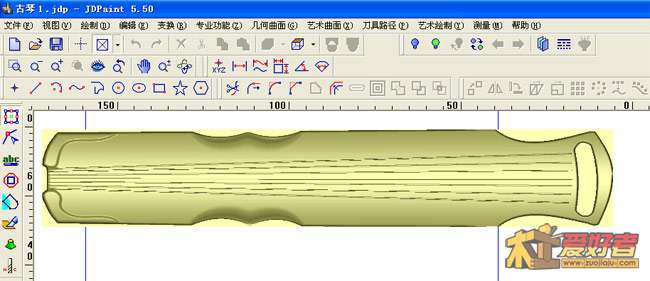

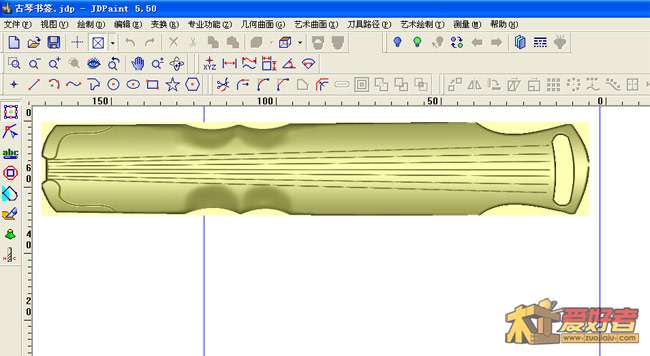

用精雕软件, 很容易就做出这个的外形, 右面这里, 用来系绳子, 或流苏, 我看到很多做书签的都这么处理 , 那我也效仿一下.
然后在精雕中, 做它的刀路, 这个很简单, 用平行刀路加工, 就是从上下方向, 不断平行的切割就可以了, 加工木料时, 由于木纹纤维的原因,要垂直于木纹, 不然加工来表面不干净.

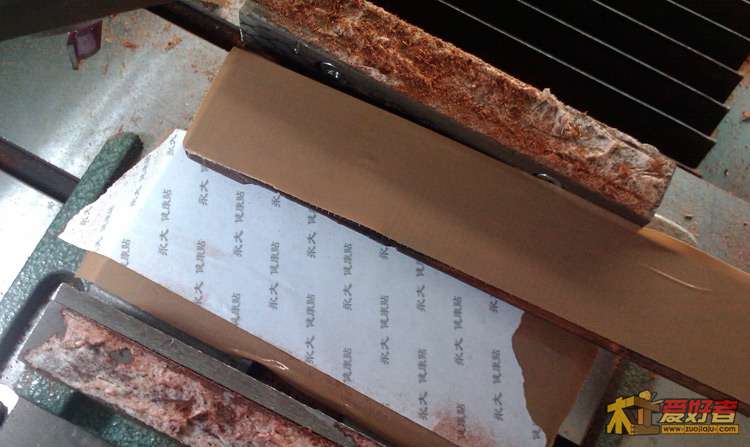

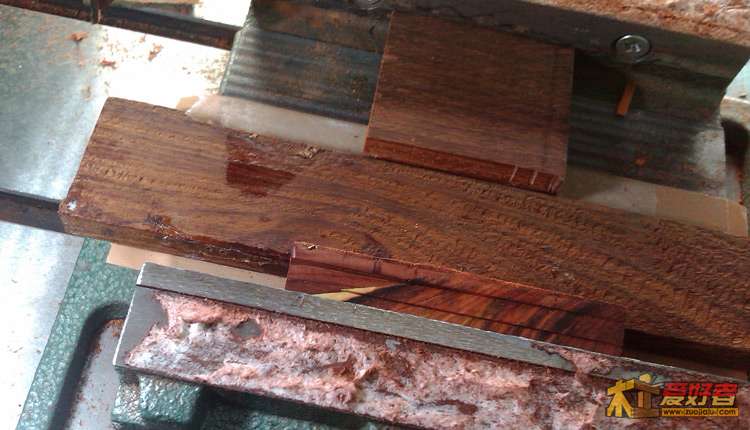

做好刀路, 就选一块料. 把一面搞平, 在平口钳上贴上胶布, 木料的平面上也贴上胶布, 中间贴双面胶, 贴得这么复杂的原因是, 为了加工完好撕下来, 不然那个双面胶很难清理.
这样贴的缺点是, 太厚了, 加工的时候, 刀一去,它就有点跟着刀到处跑, 所以还是要用平口钳夹住.
如果直接用平口钳夹的话,由于料不是很大, 加工的时候, 刻刀会撞到钳口上, 当然也可以夹高一些, 但这样表面要找平, 太麻烦, 所以我就这样弄了.

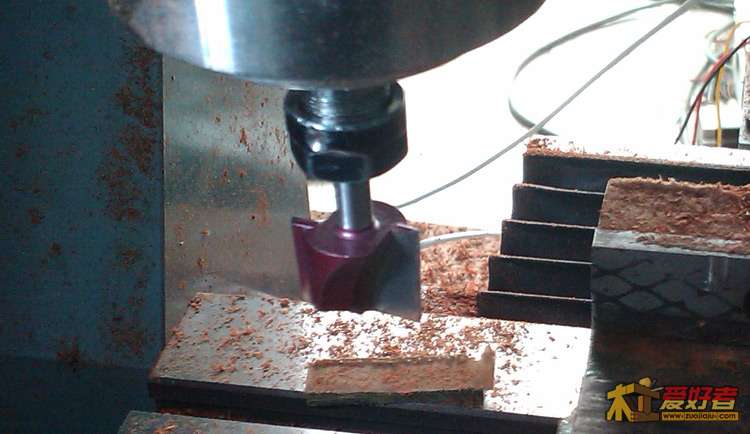

装好后, 把原来用来铣平表面的清底刀换下.

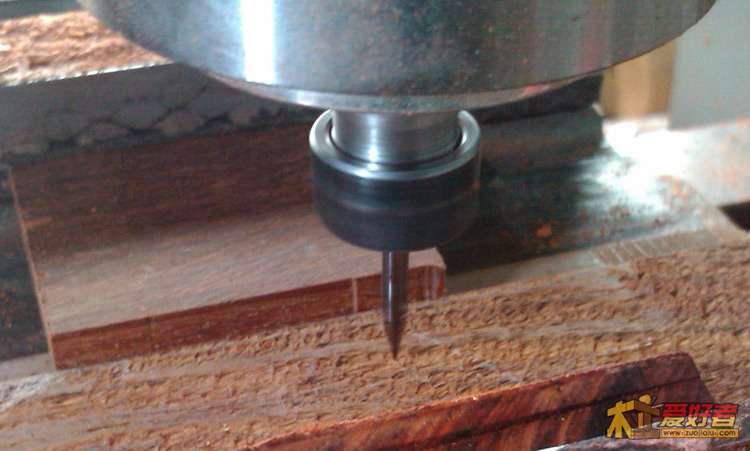

先上一把尖刀, 用钝的, 刀尖比较粗的尖刀,用来做粗加工.

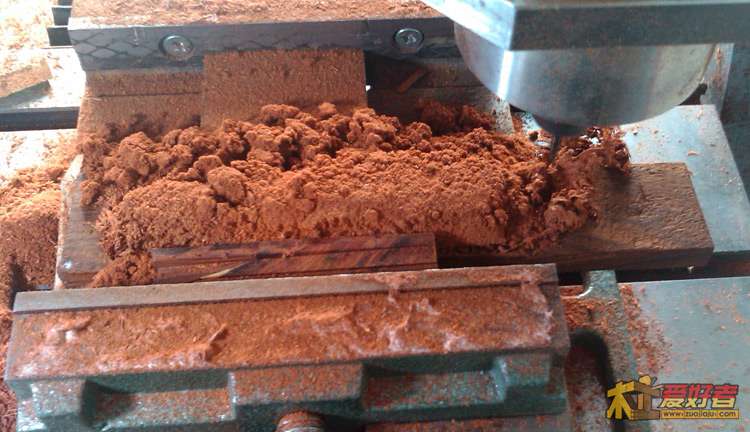

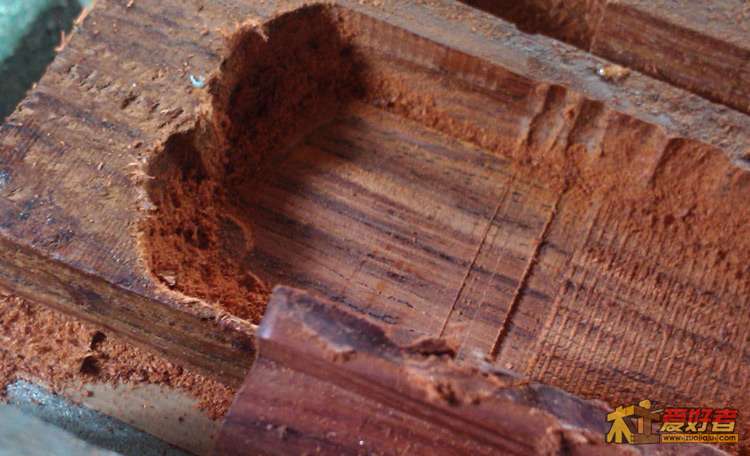

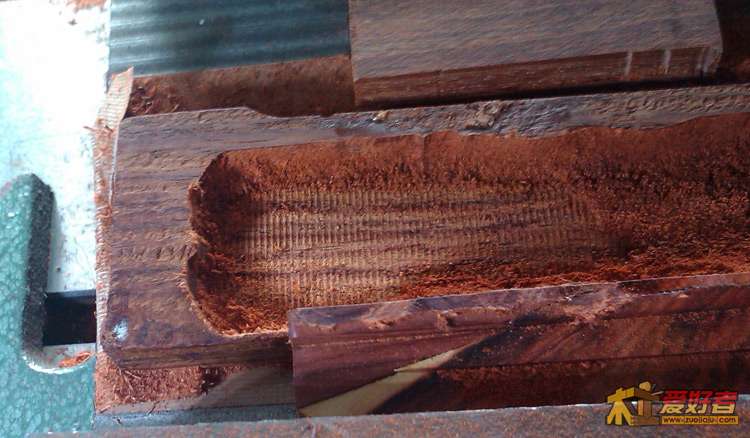

由于料很厚, 要切掉很多扔, 粗加工后, 好多的木粉? 这个说是木屑好象已经不对了.
用吸尘器吸掉. 是这样的. 实际上, 可以一次精加工完成的, 但是, 我还是选择开粗一次的原因, 主要两点. 第一: 切深了噪音很大, 扰民, 粗加工几分钟就好 ,影响不大, 如果直接这么切, 要加工几个小时, 恐怕邻居要抗议. 二是开粗一下, 精加工时切削量小, 机器震动更小, 出来的表面质量更高.

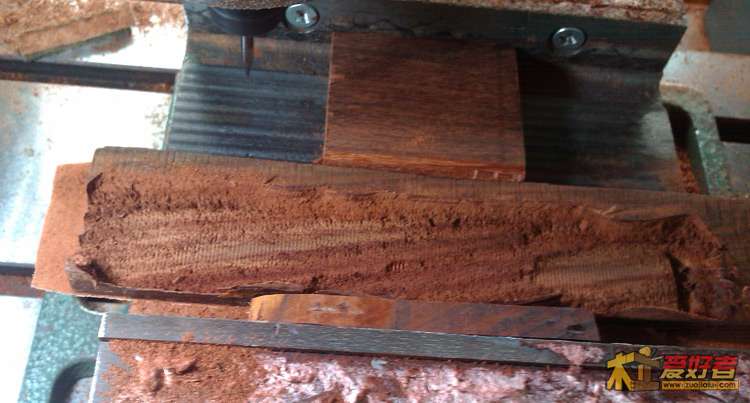

过了一会去看精加工的效果, 结果杯具了. 主要有两点. 第一, 那个琴弦完全看不到, 第二, Z轴不知道什么原因, 居然失步了, 切得深浅不一, 好在不是在做紫檀呀, 不然亏大了. 现在我用的 MACH3加上一台破烂电脑, 这是第三次发现失步. 为了安全, 以后还是想换成宏维的系统.
搞成这样, 只能推翻重来了, 在精雕中, 要很精确的控制开那个弦的槽, 实在不好收拾, 那我就换一种武器...我要用SW来建这个古琴模, SW是一个机械和模具设计软件,可以非常方便的设计精确的尺寸.

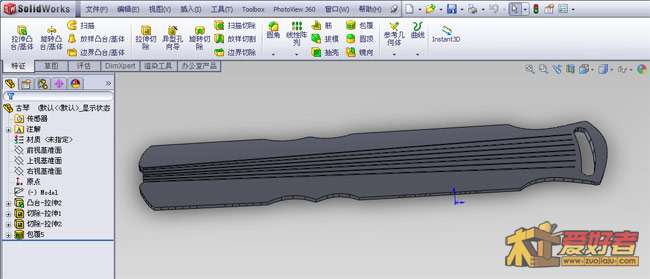

很快就用SW做好模型了:
先看看设计图.

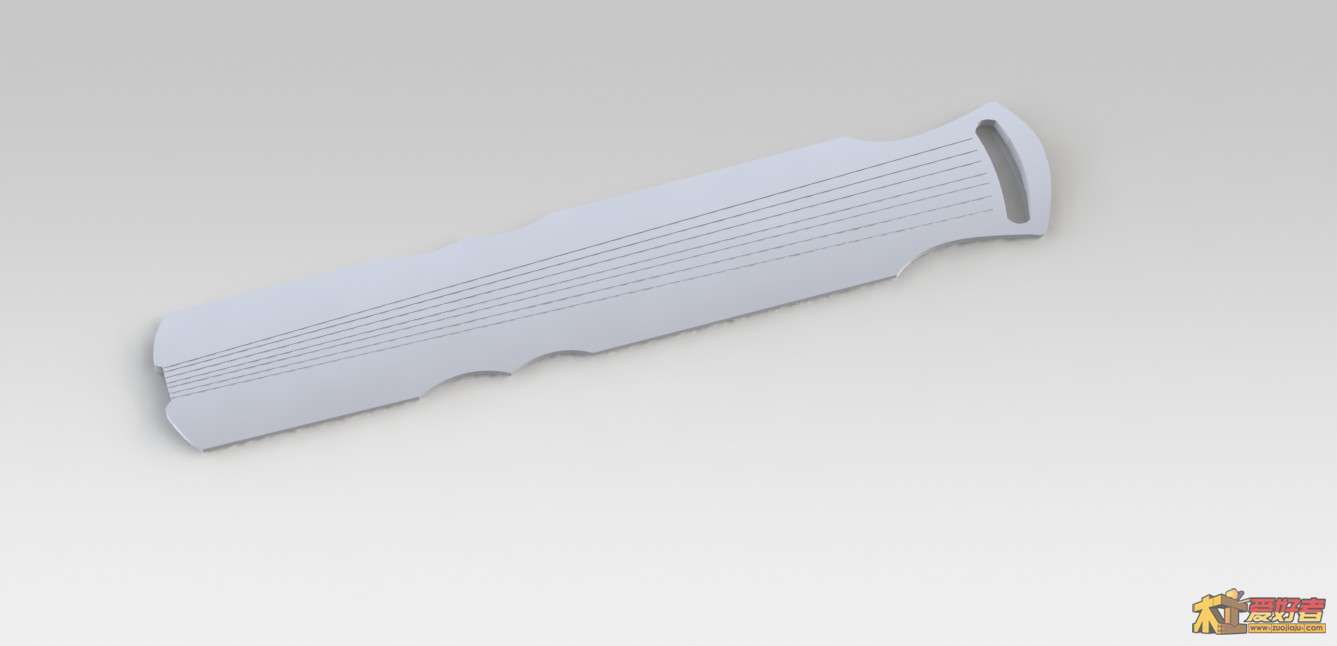

再渲染一下:

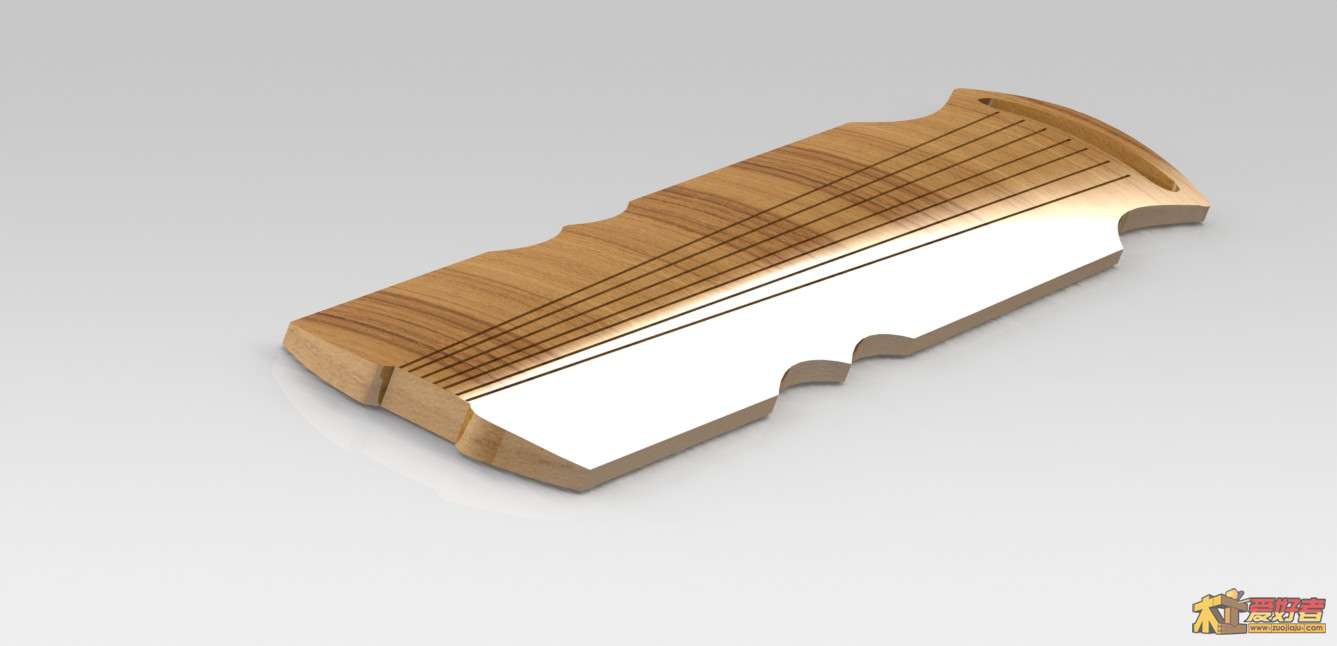

给它加上个材质, 再渲染
感觉不错, 再把SW中的模型导到精雕中, 处理 一些用SW不容易处理的细节,
我觉得, 这些软件, 没有必要去分它是作什么的, 就非要用来干什么,哪个好用, 就用哪个, 哪个的哪些地方,好使, 就用它的这一点, 不要拘泥.
好吧, 这下再在精雕中出刀路,再找料, 铣平, 贴上双面胶, 装夹, 和刚才一样.

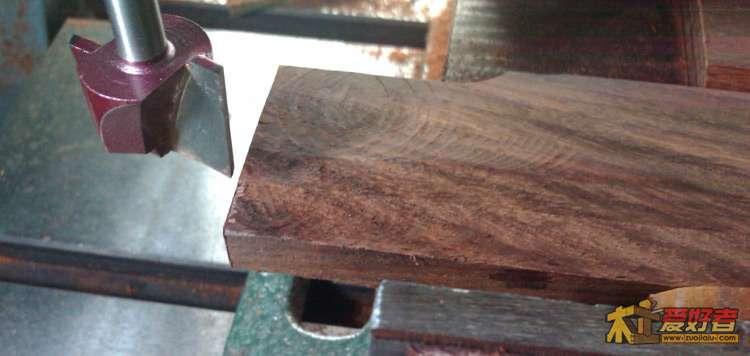

看, 这是铣好平面了.
粗加工完成.

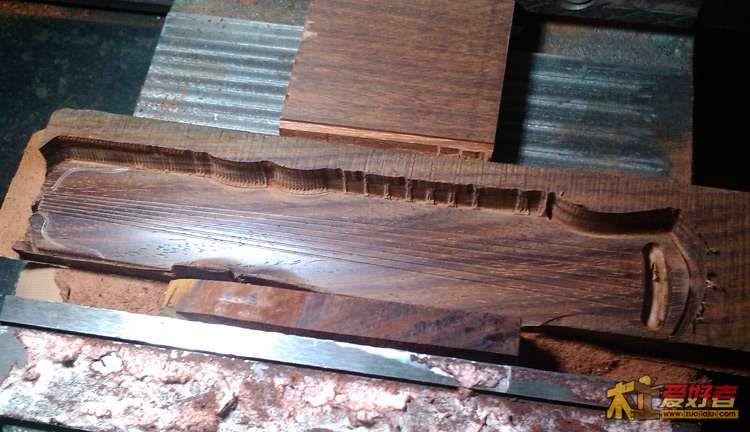

精加工也好了. 哈哈, 能看到琴弦, 从这里可以看到,这个雕刻机出来的表面质量不错, 就有点亮光光的了.
前面的过程图片, 都是用手机拍的, 效果不好, 大家将就看.

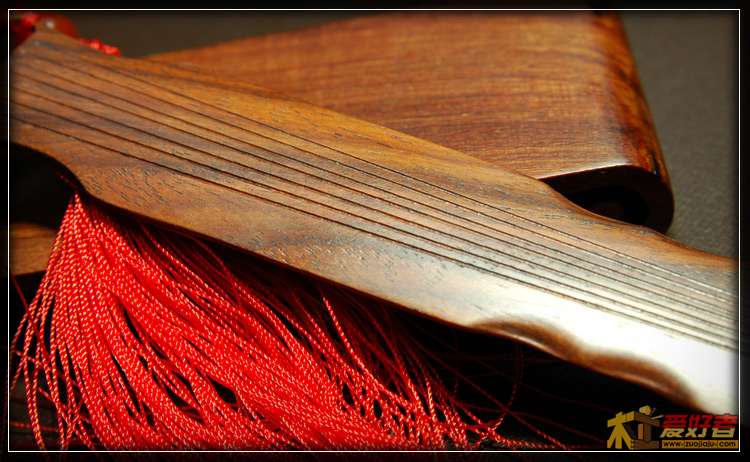

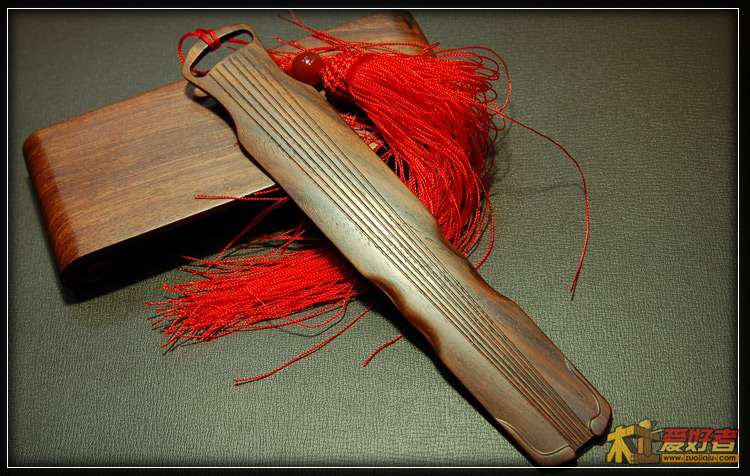

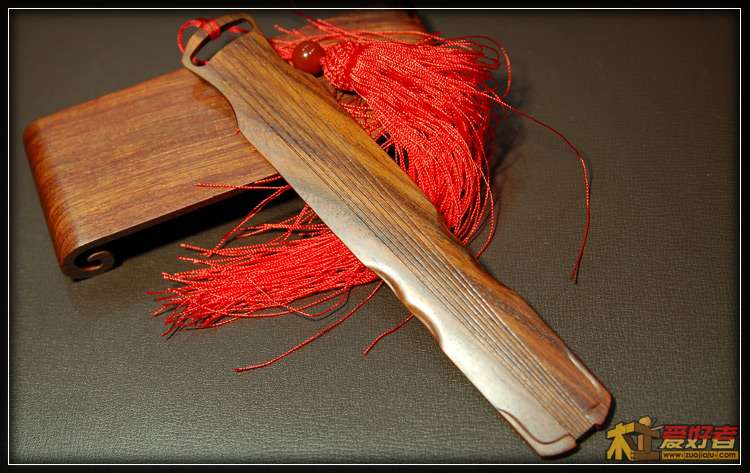

下面要做的, 大家都知道了, 就是打磨, 先用180目的砂纸把几个边上不整齐的地方处理好, 再一起顺纹打磨到2000目, 上蜡抛光, 照相.

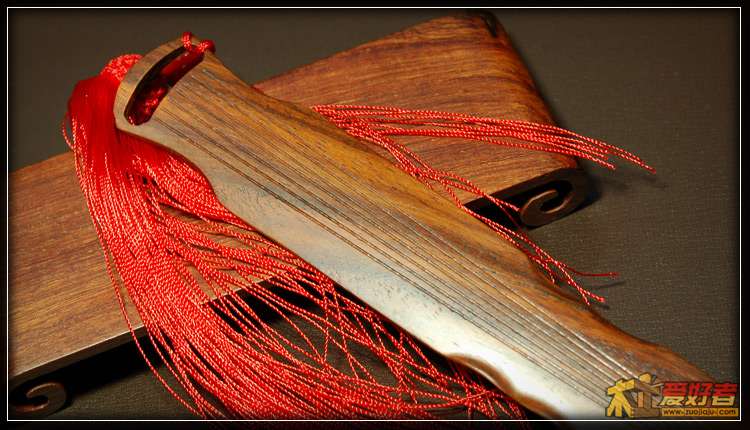

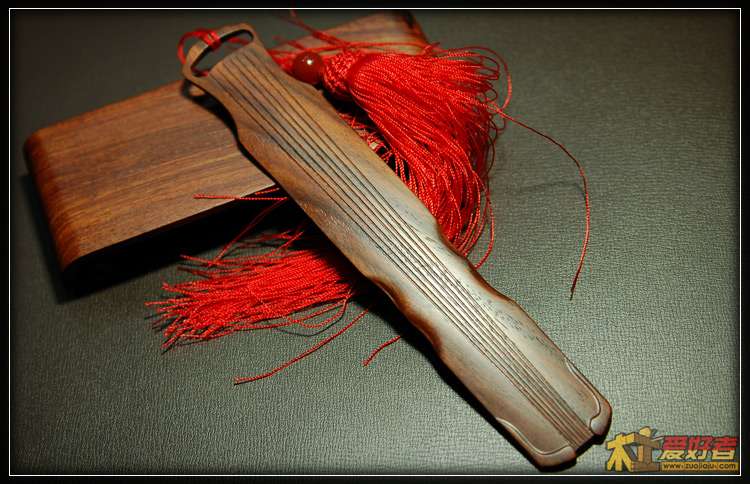

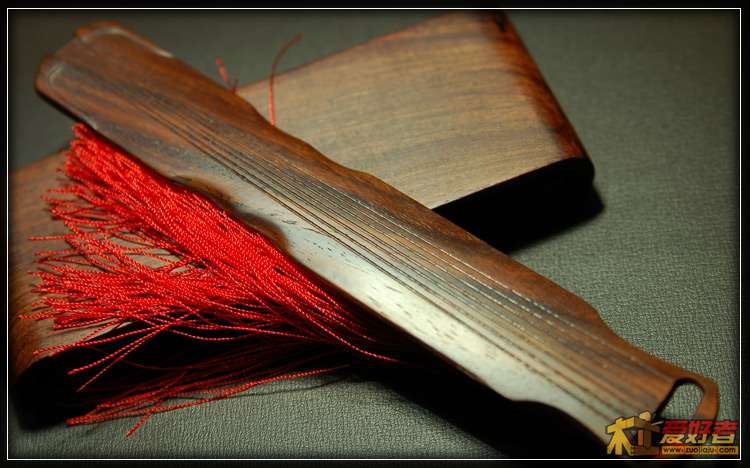

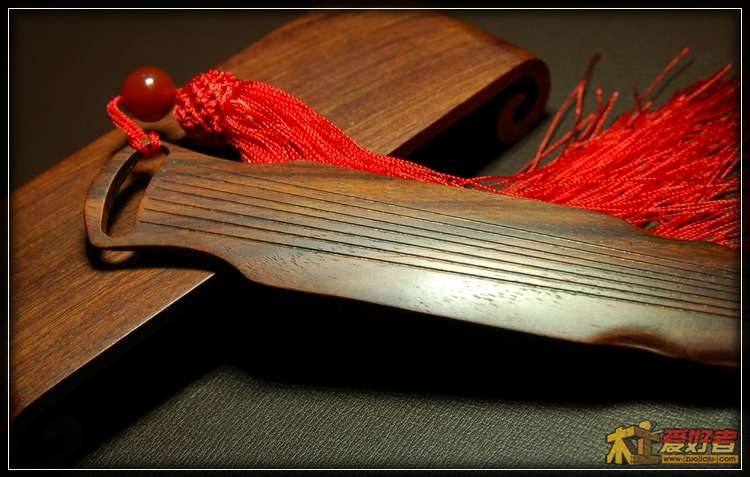

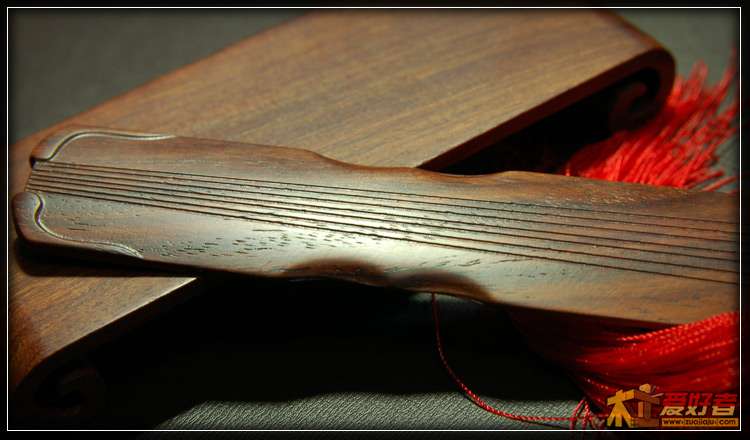

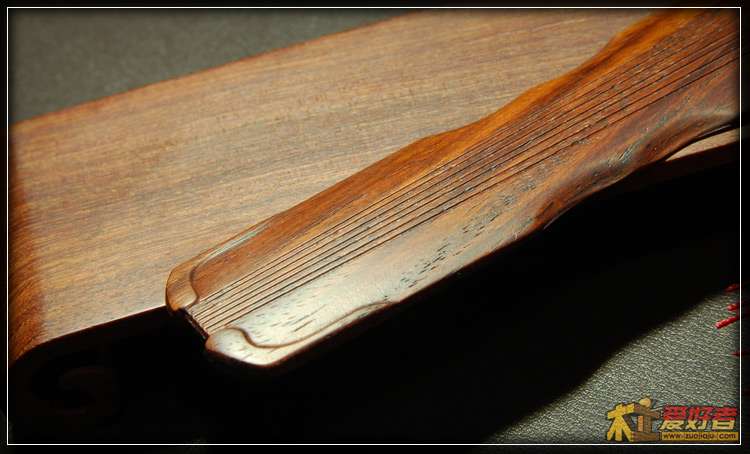

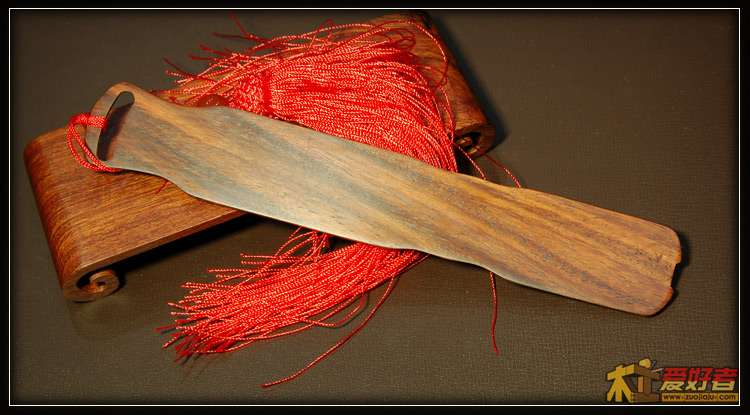

最后说下这个书签的一些介绍.
尺寸 166*28MM,
设计厚度 2.9MM.
材料, 酸枝,
以后计划, 以后打算用紫檀做, 并且想做两个版本, 一个版本是上面看到的, 另一个版本, 打算在琴弦处镶银丝. 我想这样会更好看.
后记, 如果版主要移到 CNC 版, 我没有意见, 但麻烦让我展示两天再移吧. 那面看的人太少了, 你看我辛苦做这个, 多几个人看总是好事嘛. |
