自制7#欧刨展示与测试

      前后整整用了11个工作日，完成7#欧刨的制作。手工做大号欧刨比较累，给自己做这一个就够了。还留有几套欧刨材料，准备以后做一个5#低角度刨，再做一个3#刮刨，这样能玩玩也就差不多了。手头还有几块上好木材的刨胚料，保存了有40年了，接下来准备做几个传统中国刨。做中国刨轻松一点，不会象做欧刨那么累！
      7#欧刨图片与视频展示，将制作要素再重复一遍。说过好几遍了，但都会有木友不看帖子的文字反复问，所以还是再重复一遍！7#欧刨制作标准尺寸，刨底宽74mm，刨底长560mm，非填充式并加做刨刃微调装置，配60mm刨刃。刨底材料用5mm厚45#钢，两侧边用6mm厚铝板，杠杆式压盖用铝，前扶手用黄铜，后手柄用铜包木（黄铜包花梨木），最后重量3.8公斤。制作成本约200元人民币，仅仅是材料成本。刨刃，制作时工具折耗和人工都不计算在内。自制7#欧刨经测试，比较满意，基本符合设计要求。

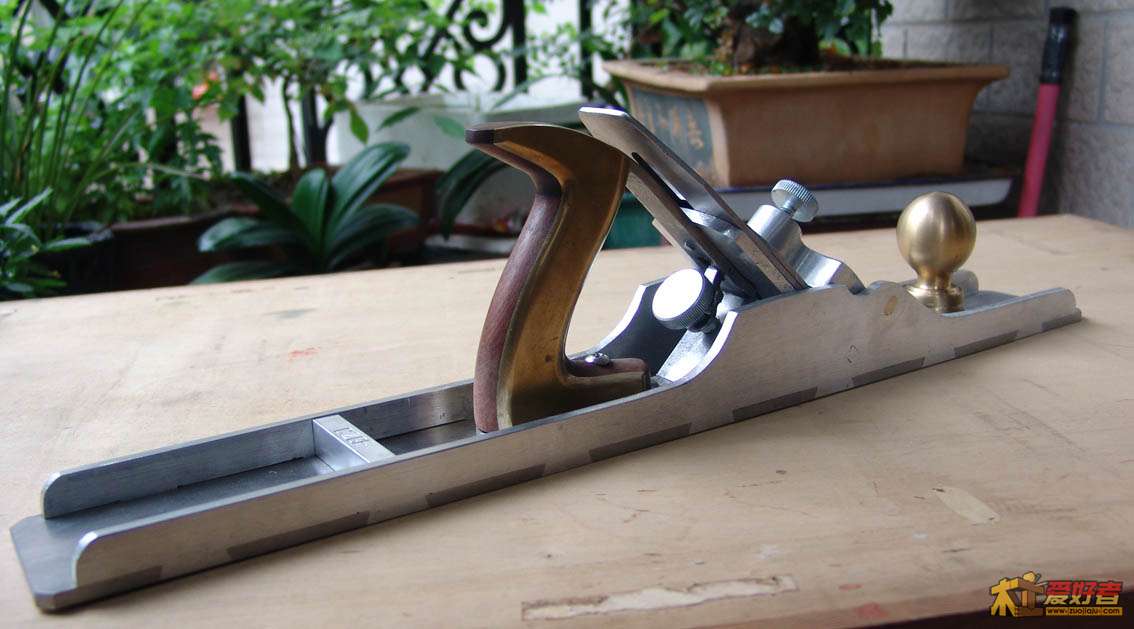

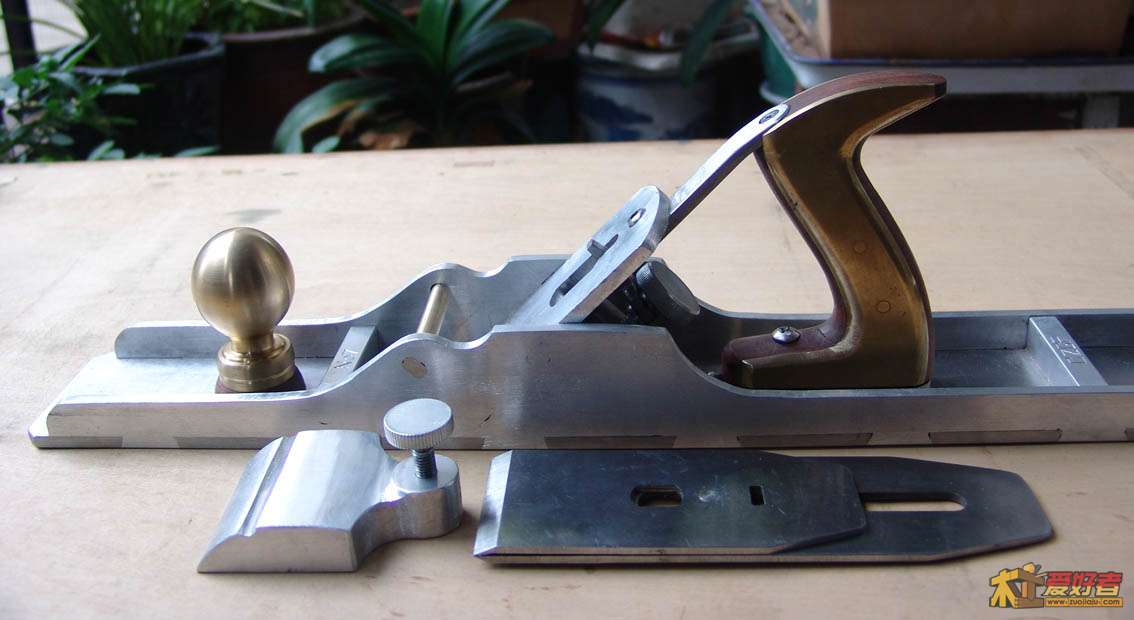

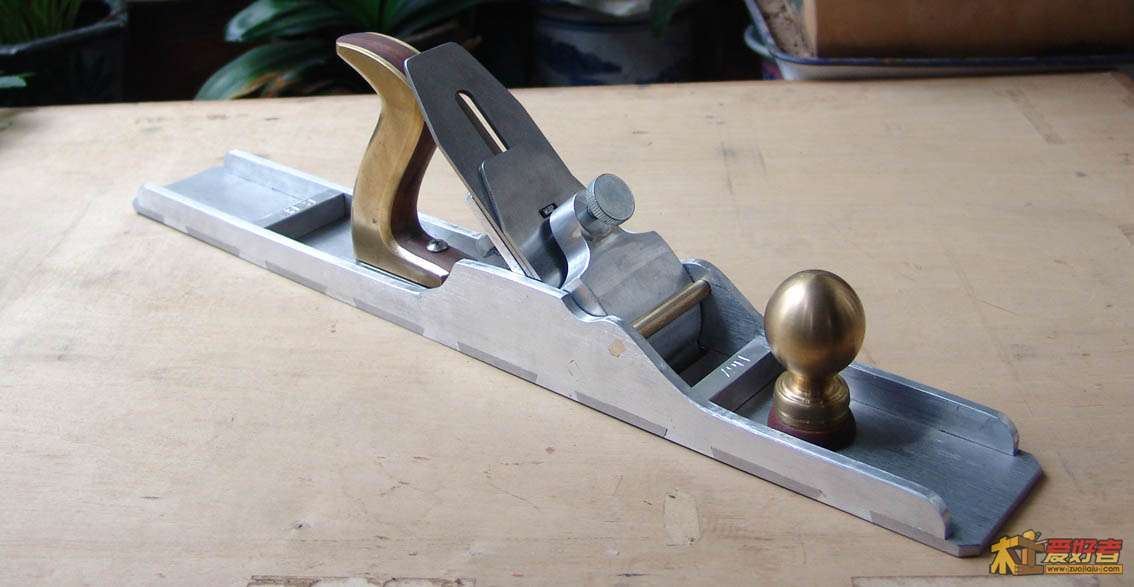

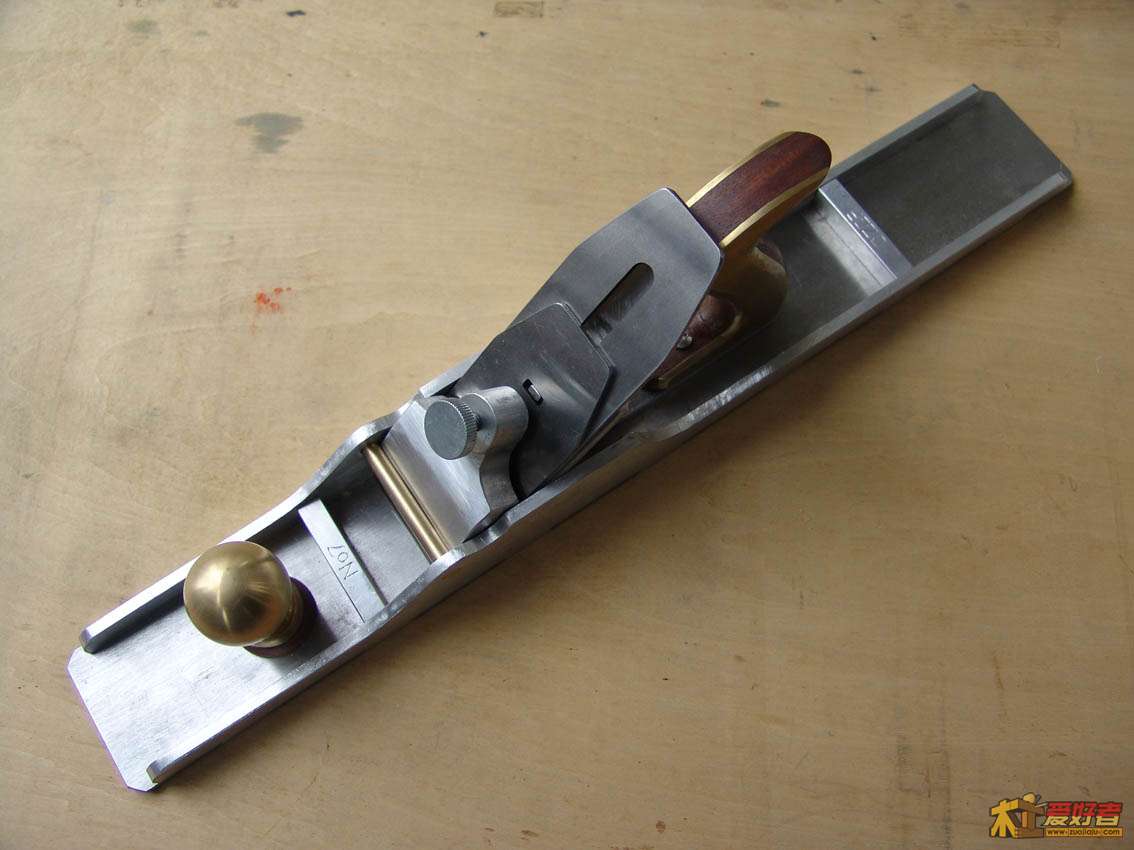

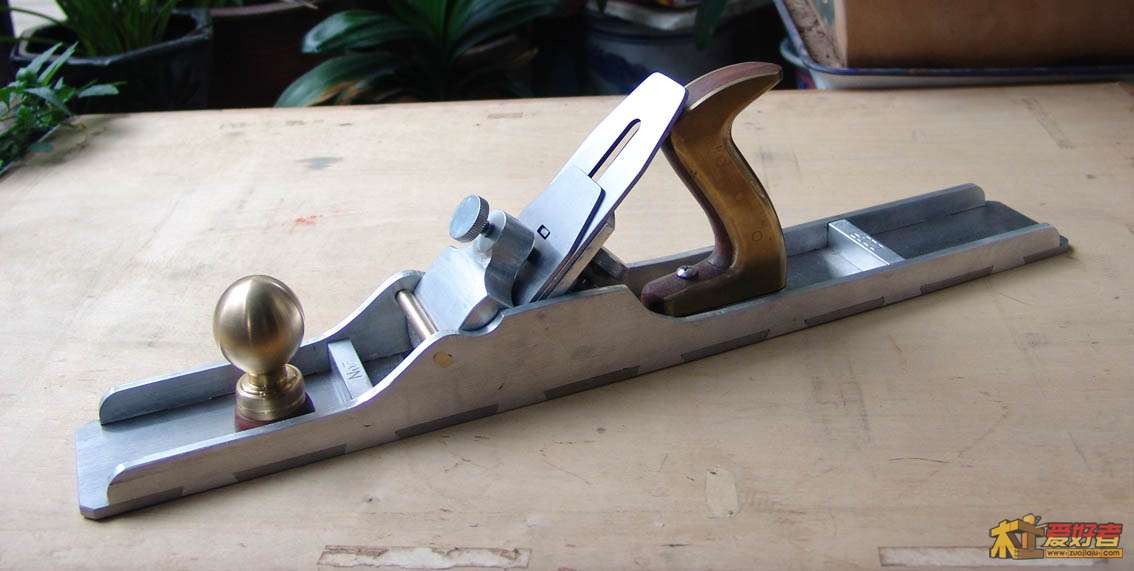

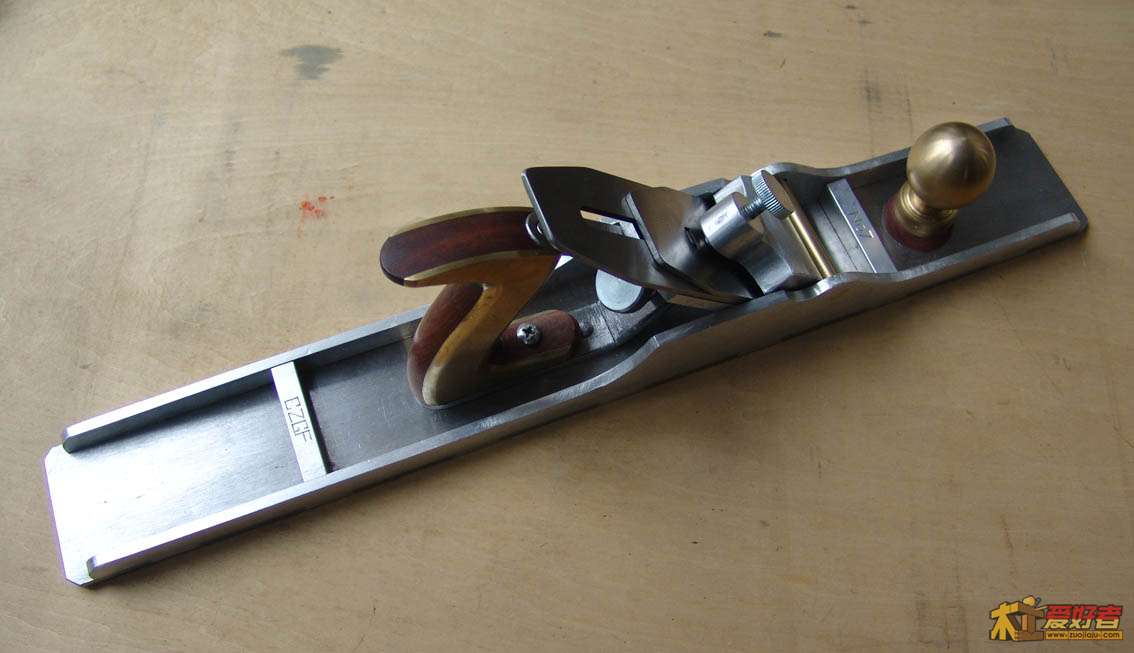

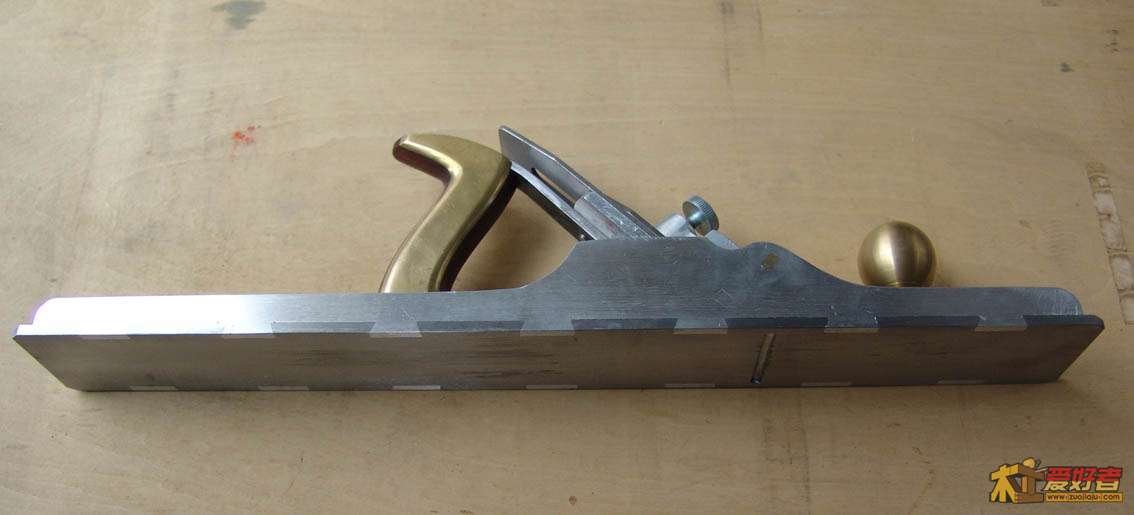

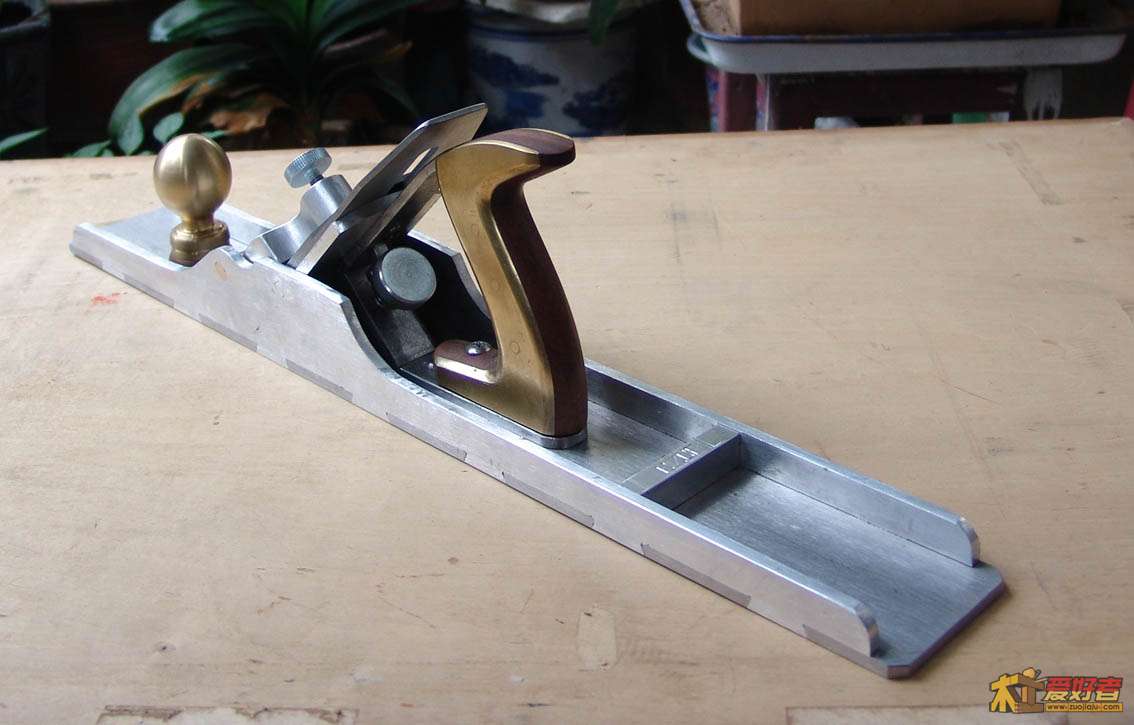

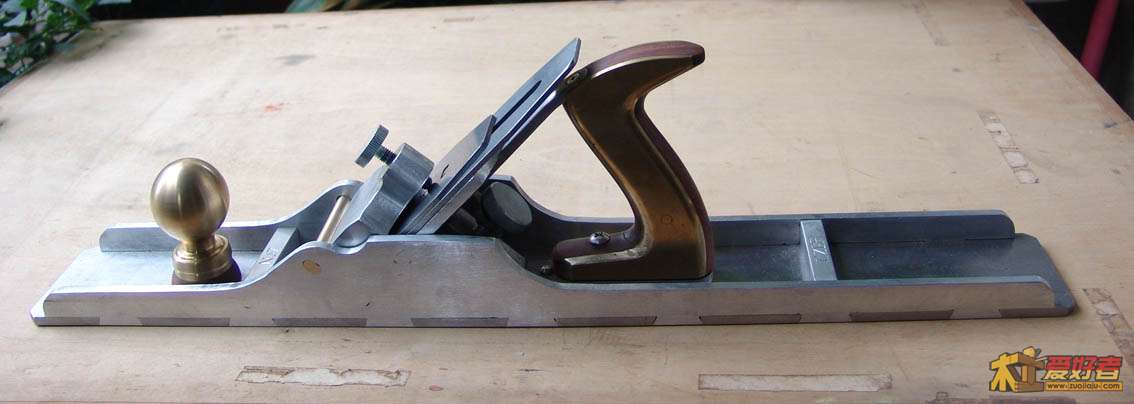

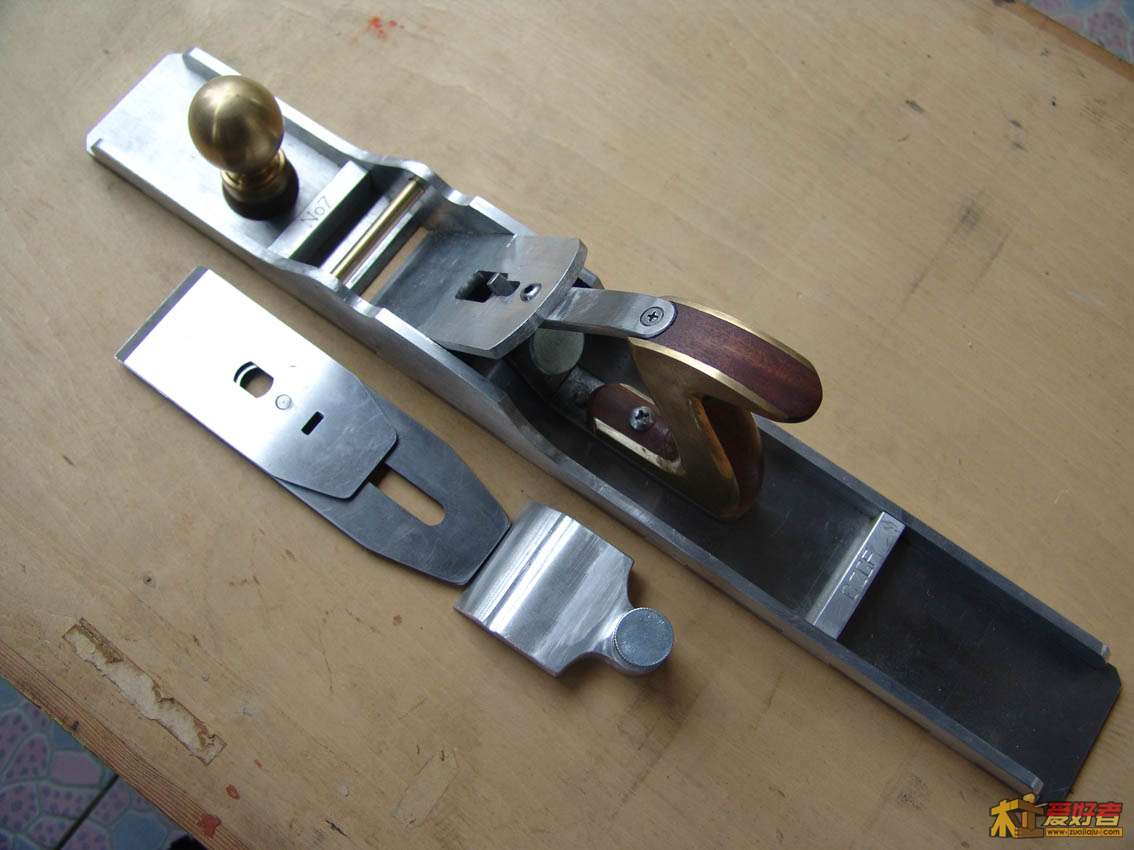

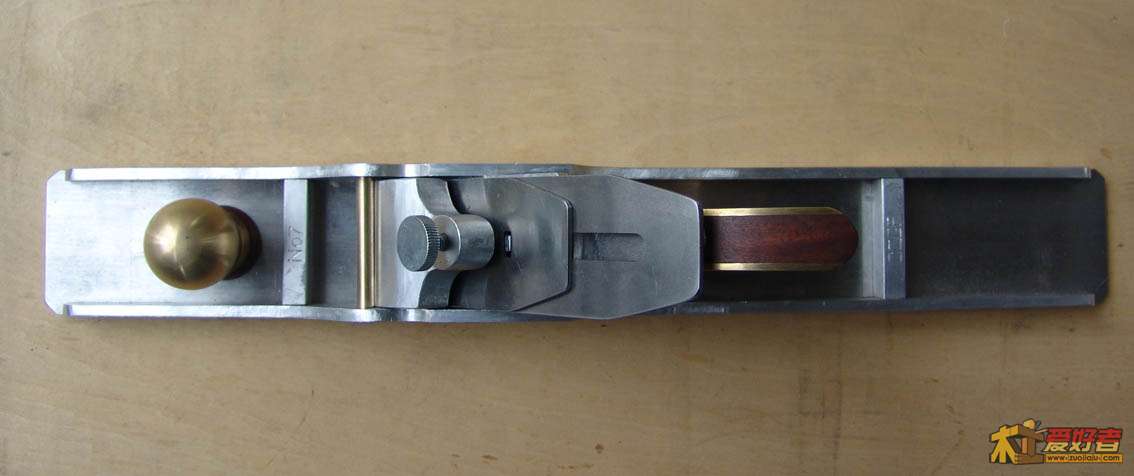

7#欧刨全方位图片展示

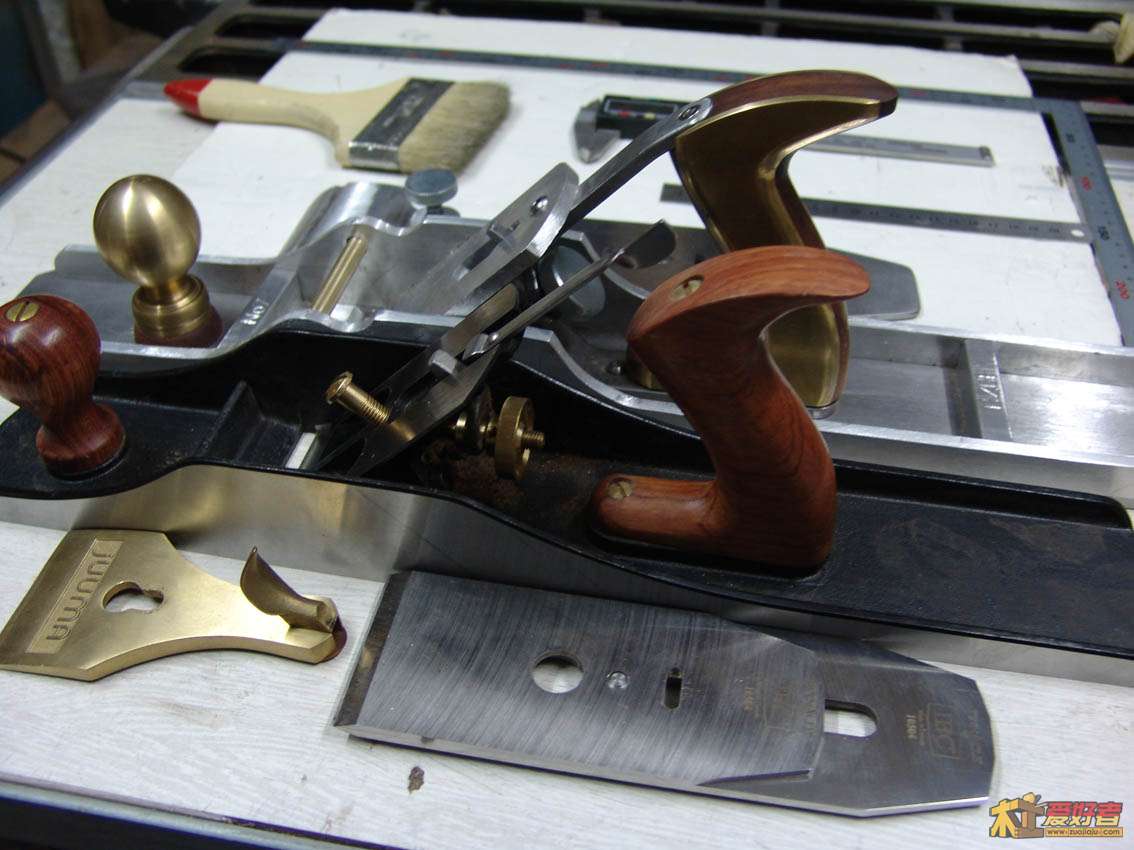

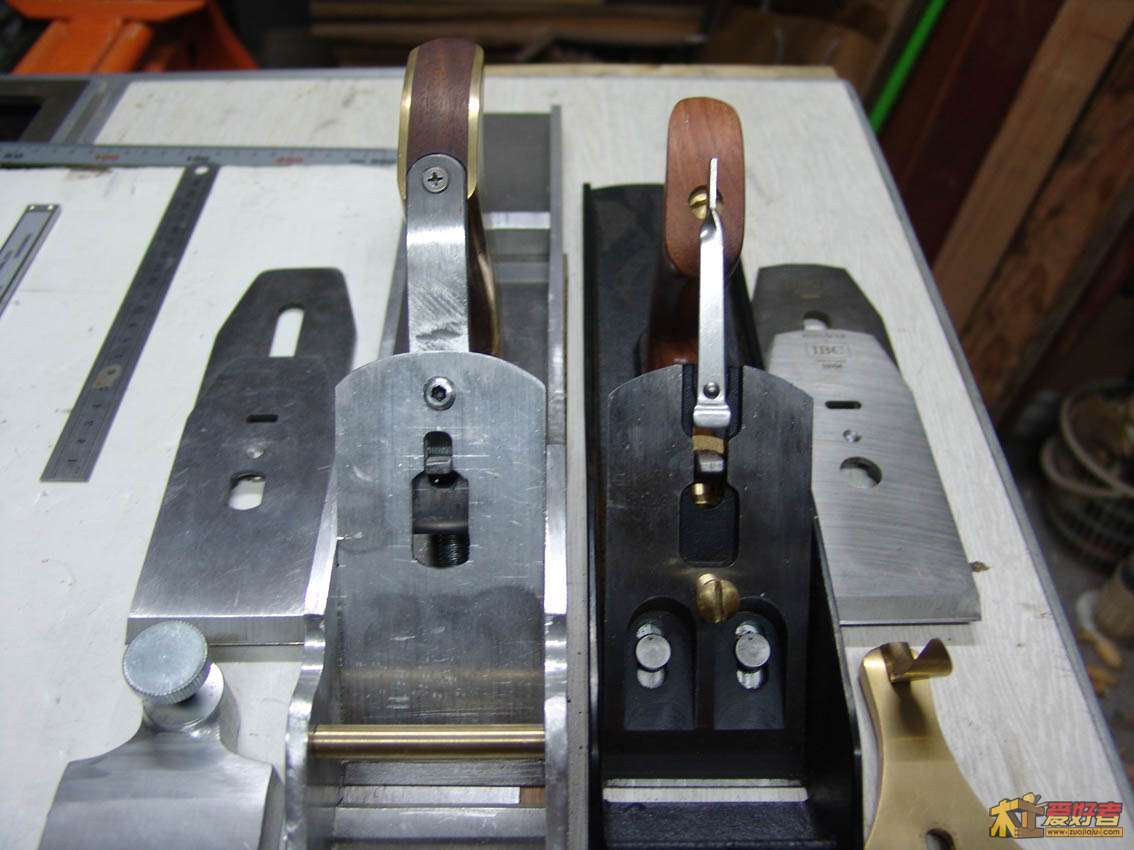

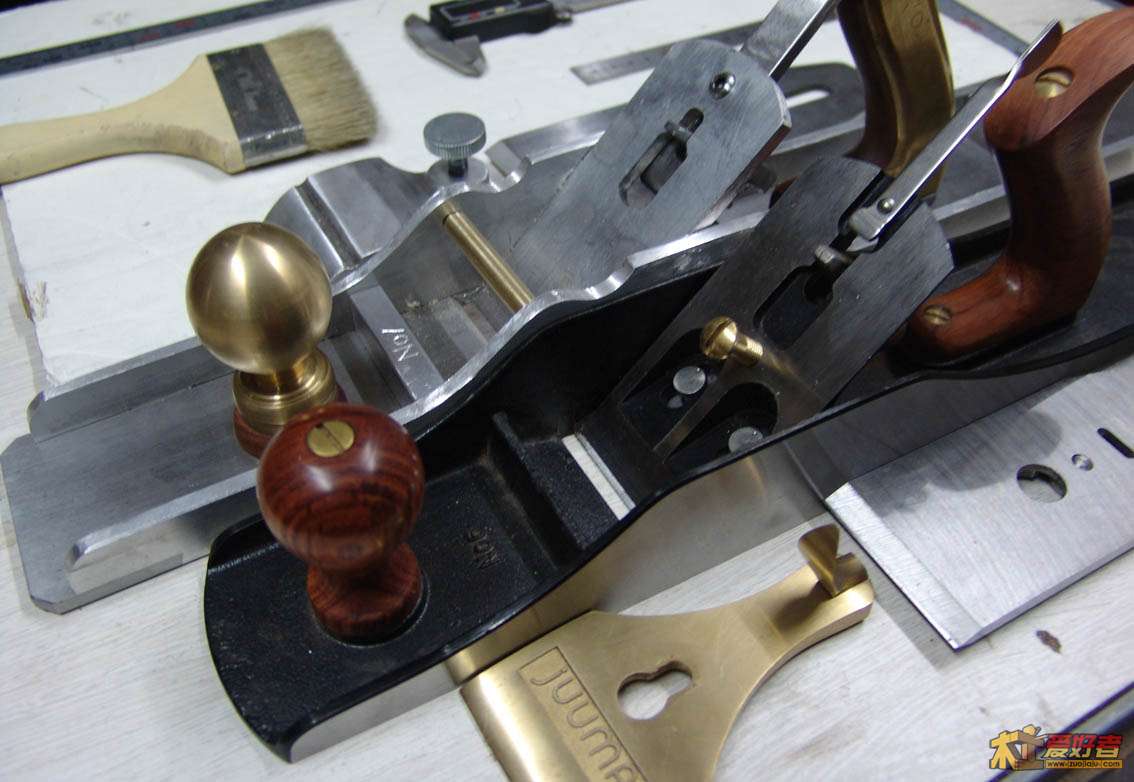

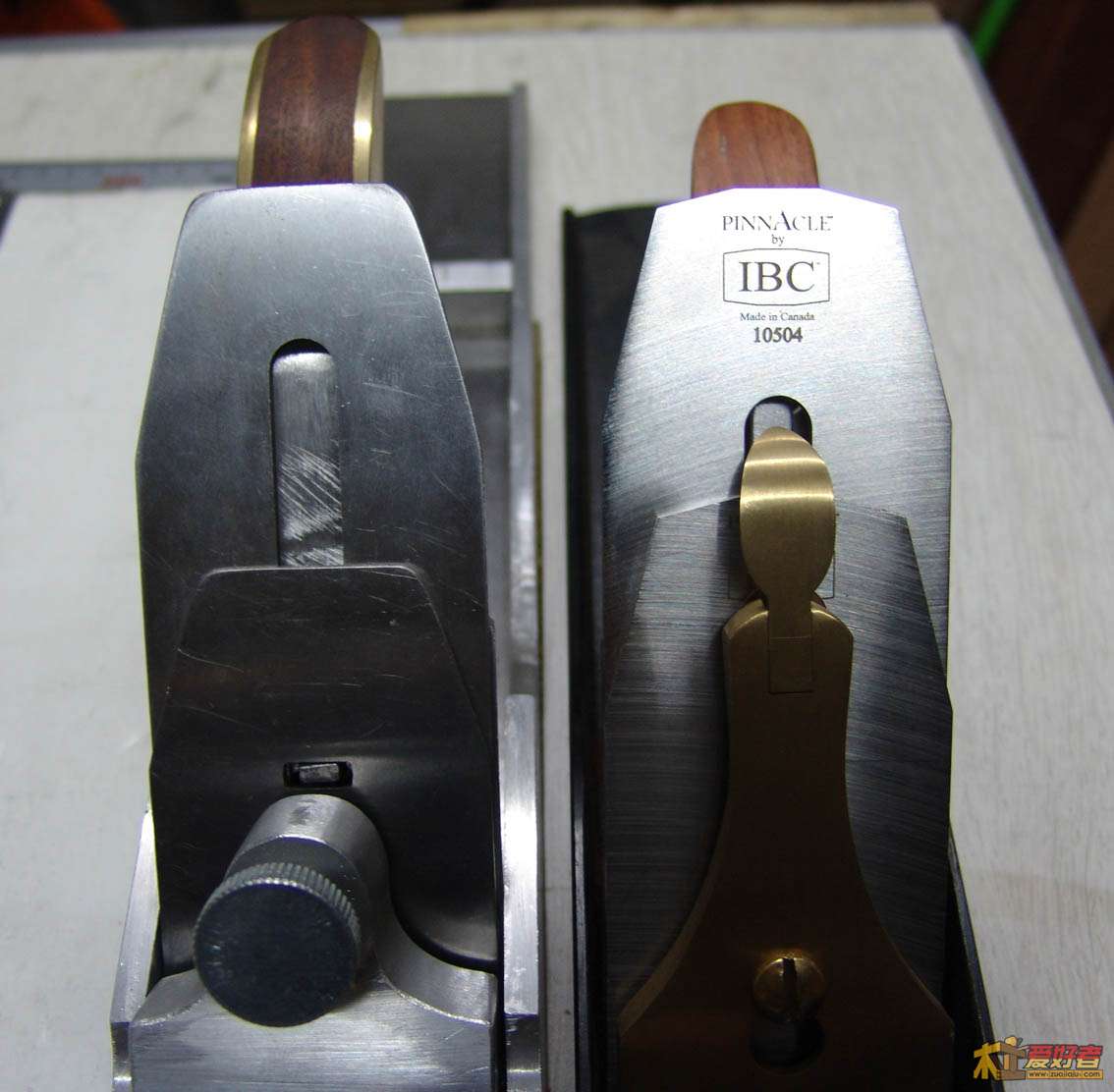

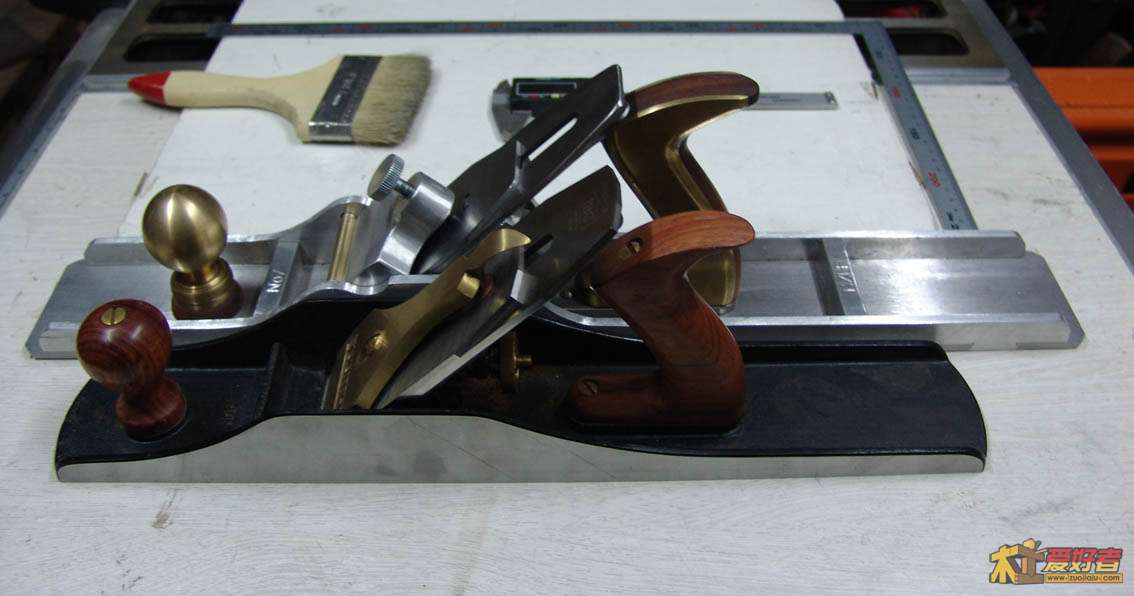

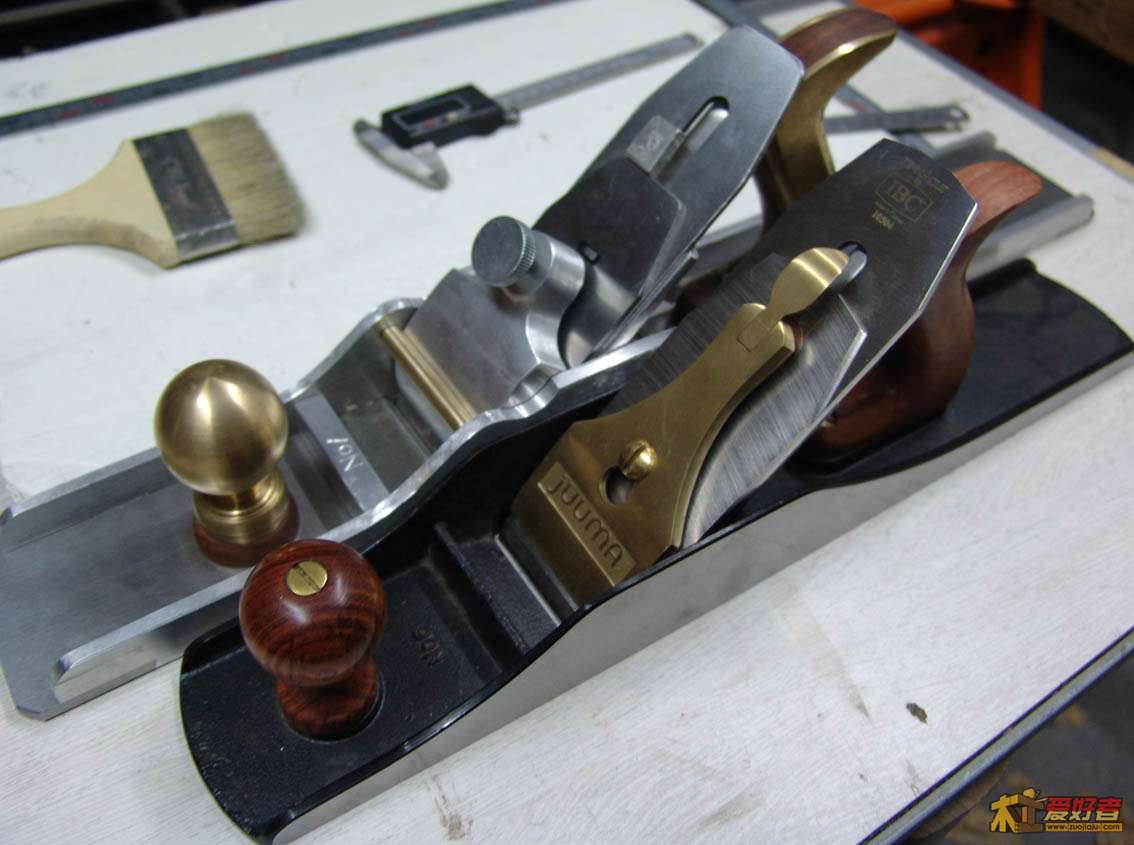

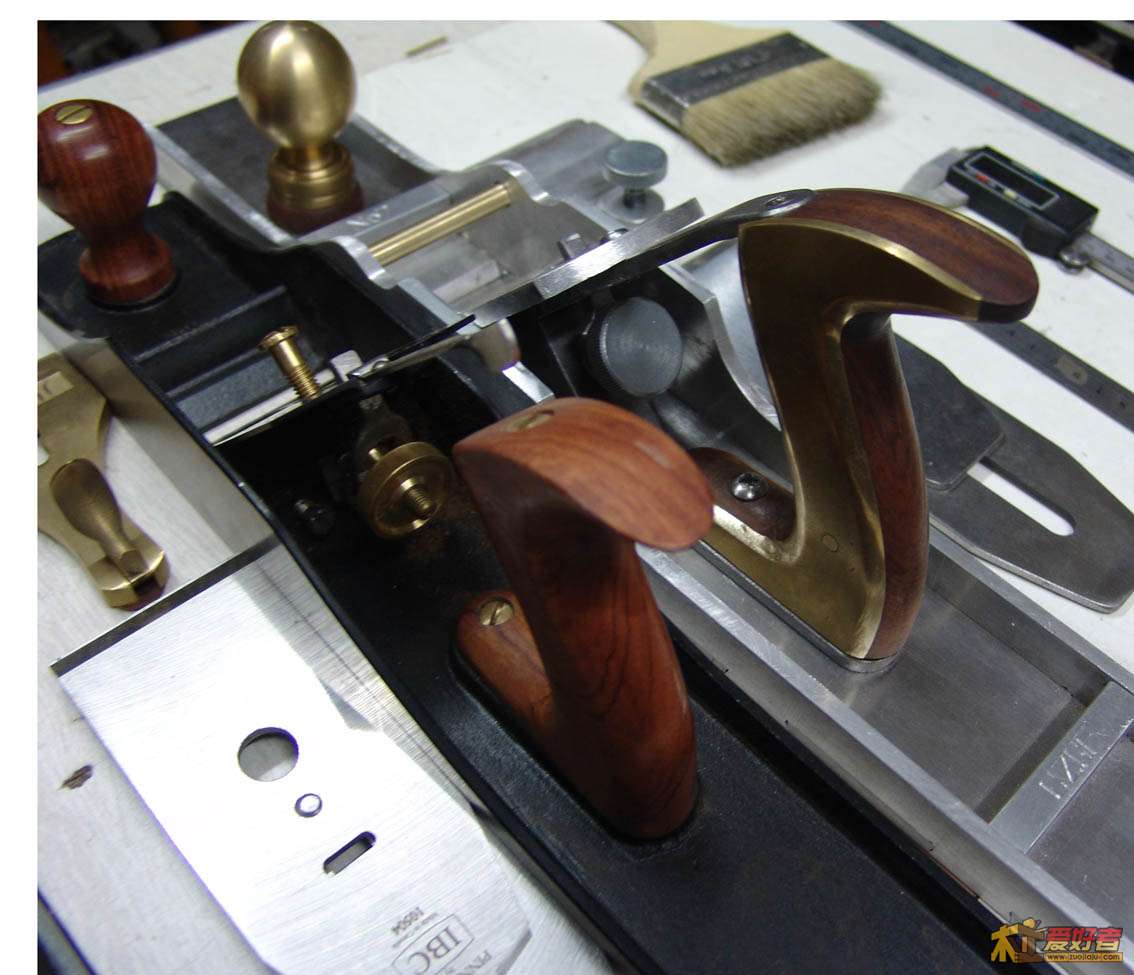

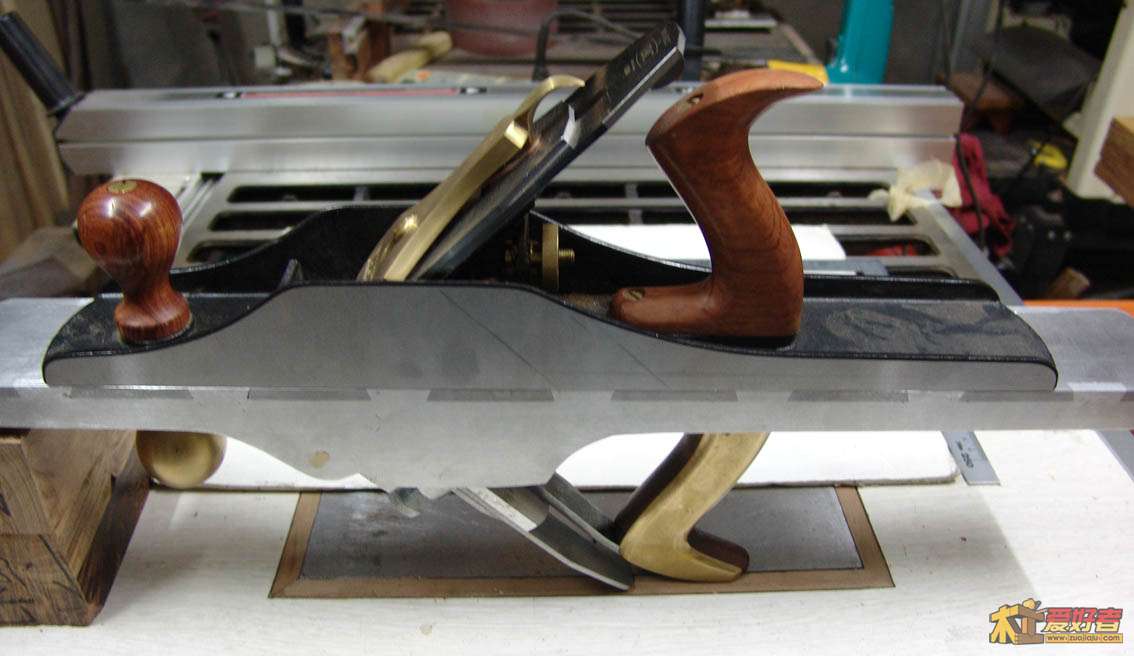

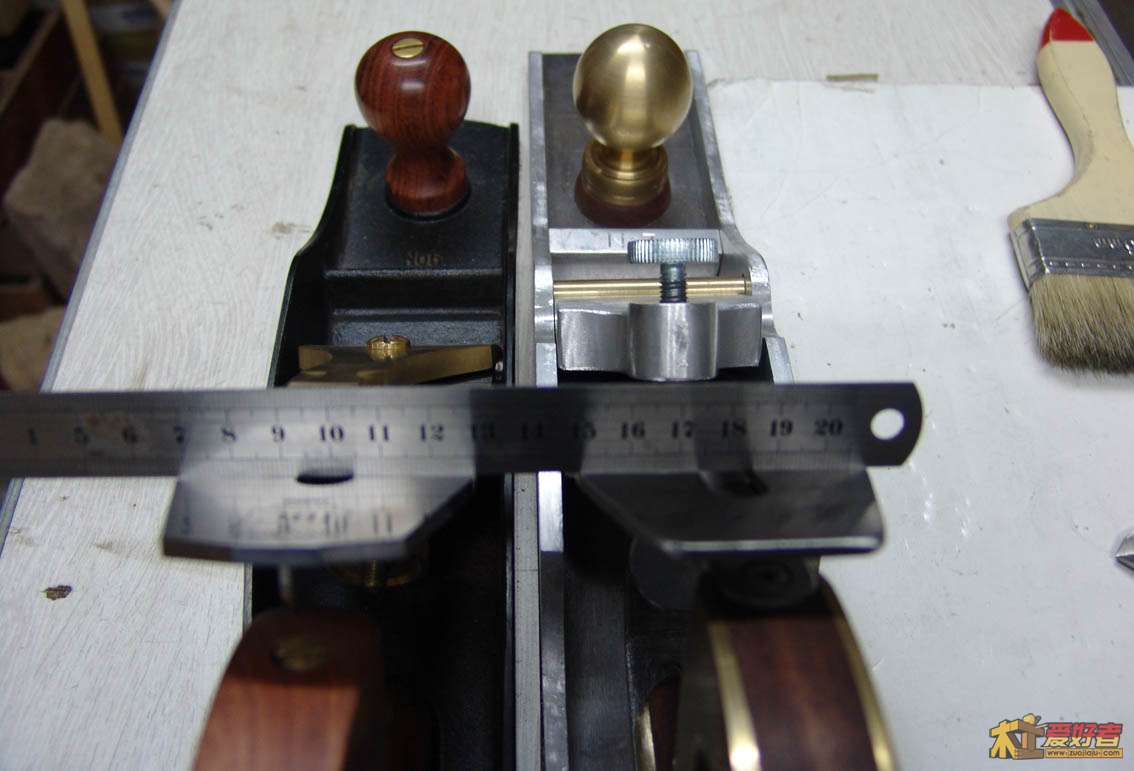

自制7#欧刨与商品6#铁刨比较与较测，我的7#刨重量要比商品6#铁刨还轻0.2公斤。

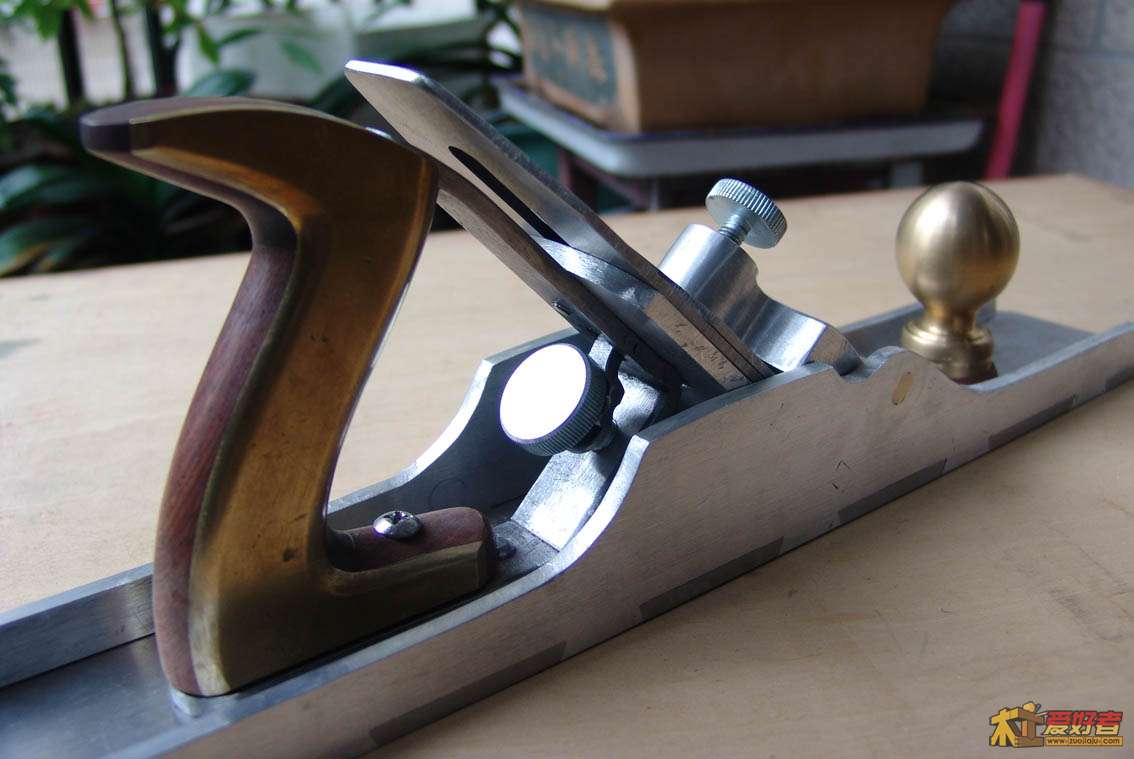

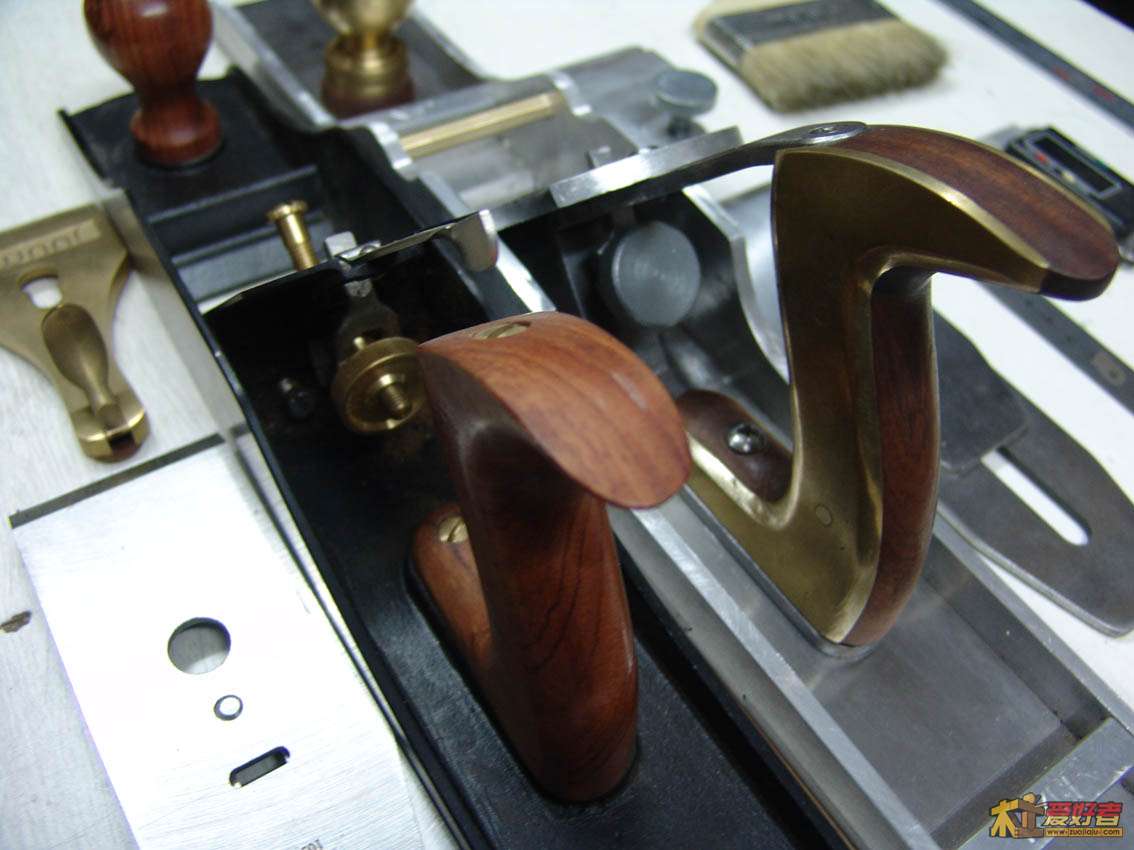

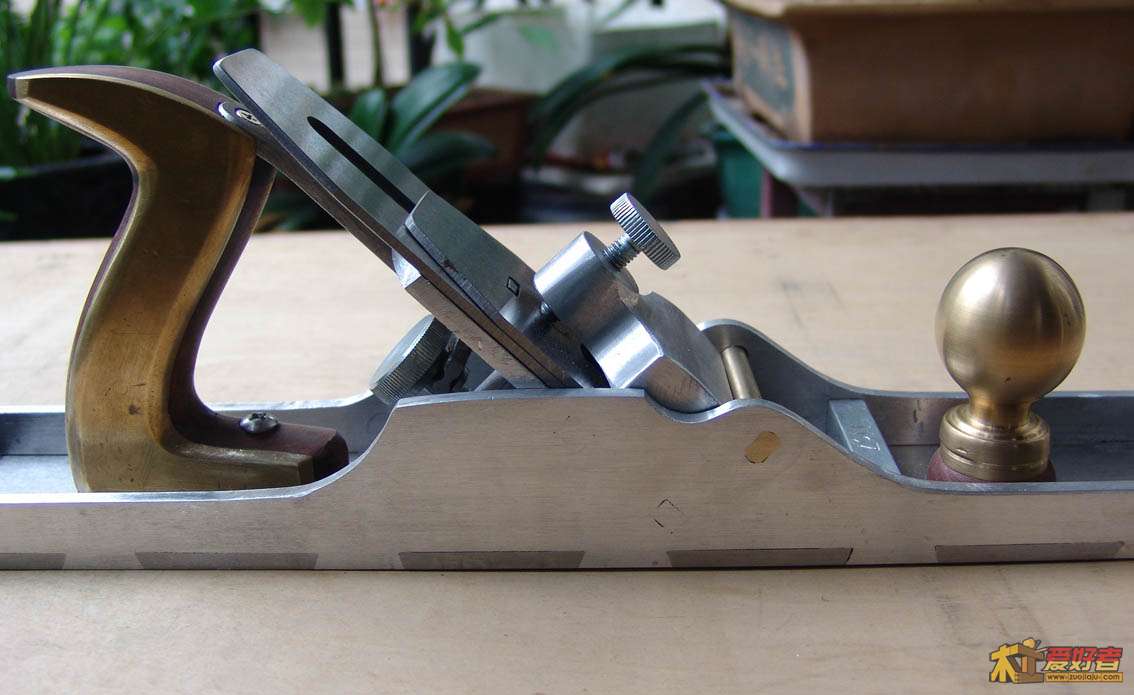

自制7#欧刨后手柄要比商品6#铁刨高1.5公分，6#铁刨后手柄太低手感不舒服。

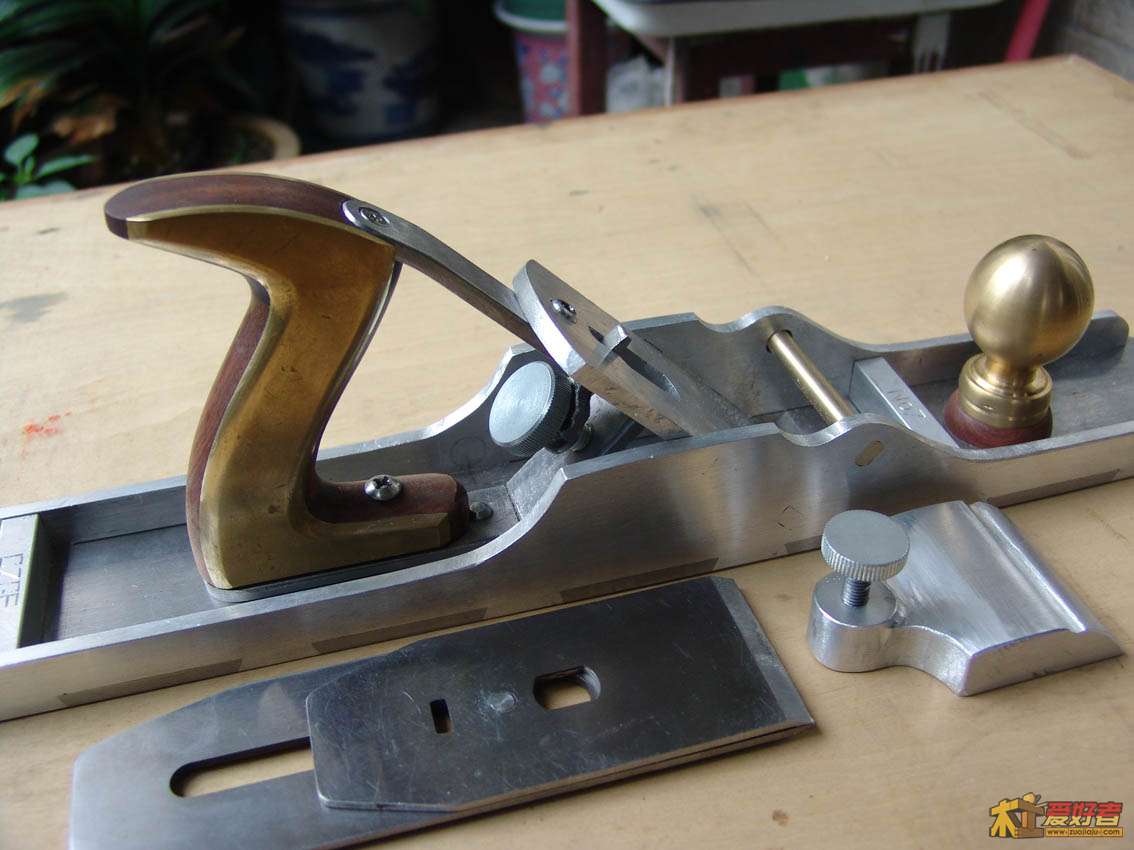

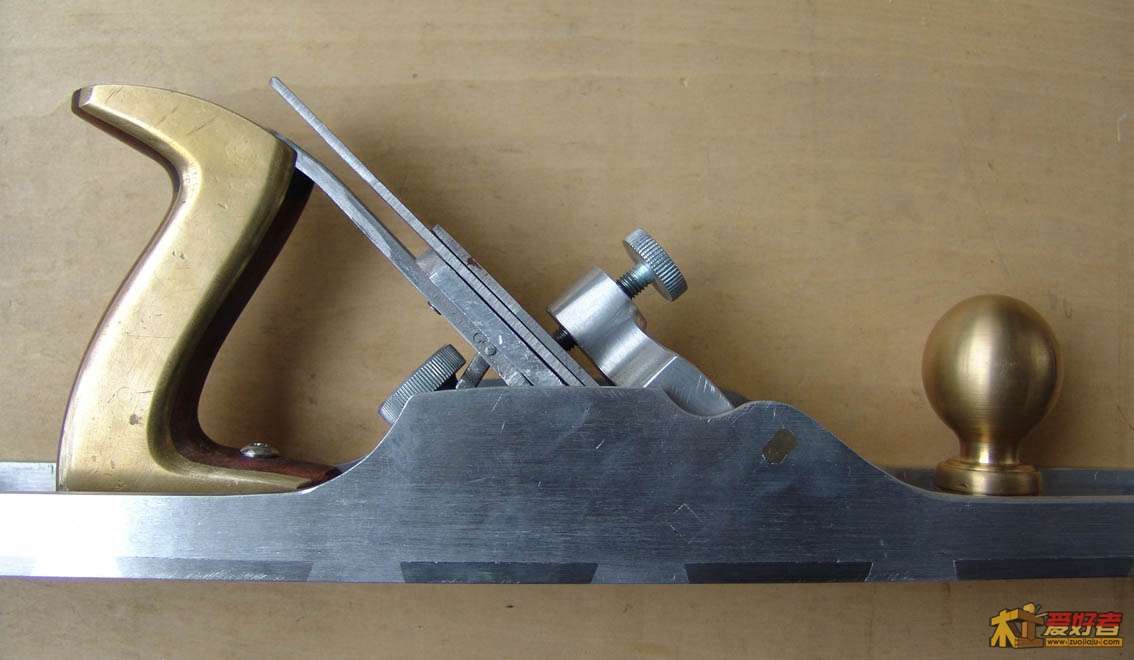

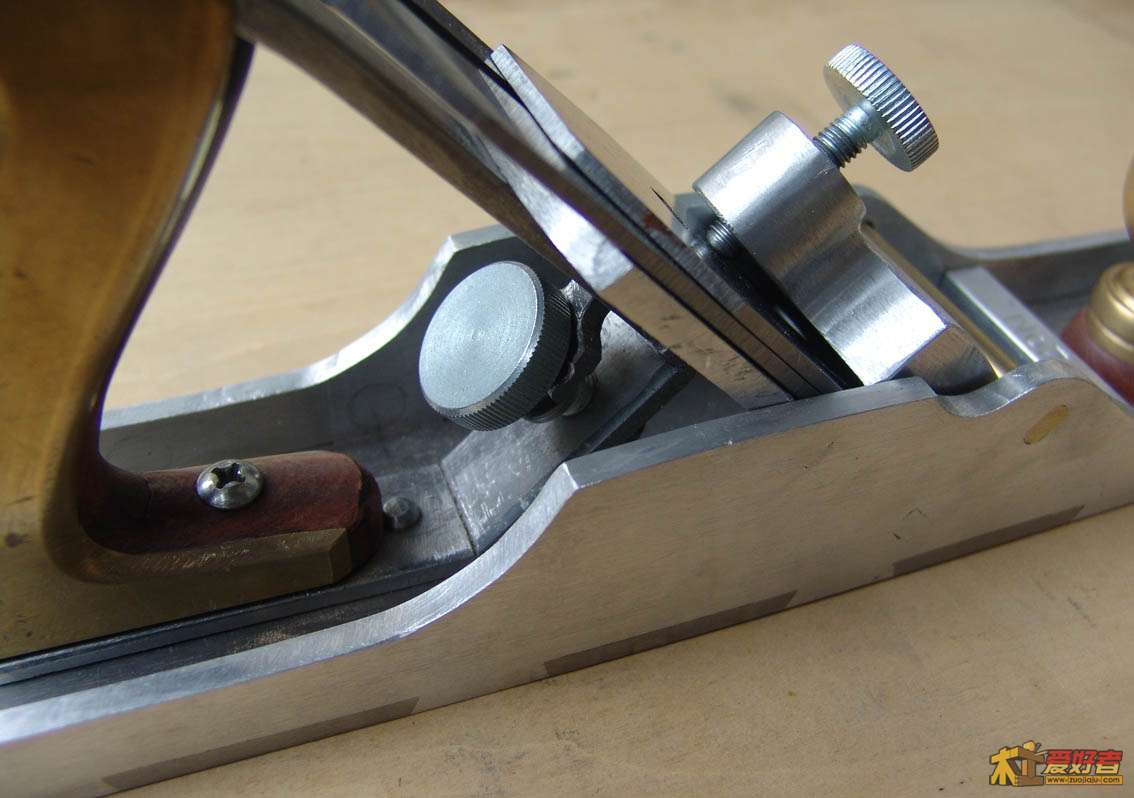

自制7#欧刨采用自己改良的刨刃杠杆式微调装置。

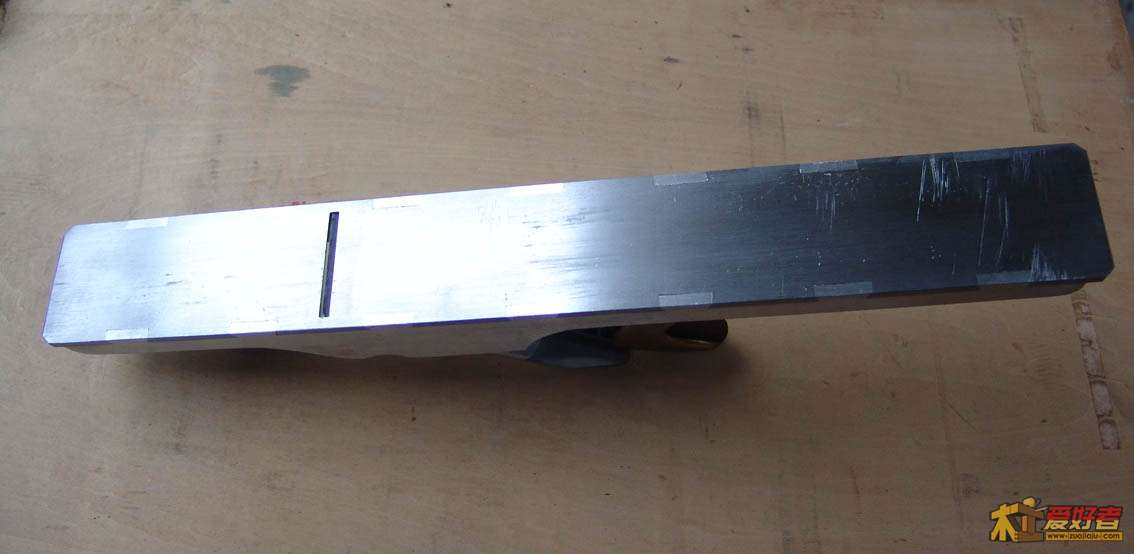

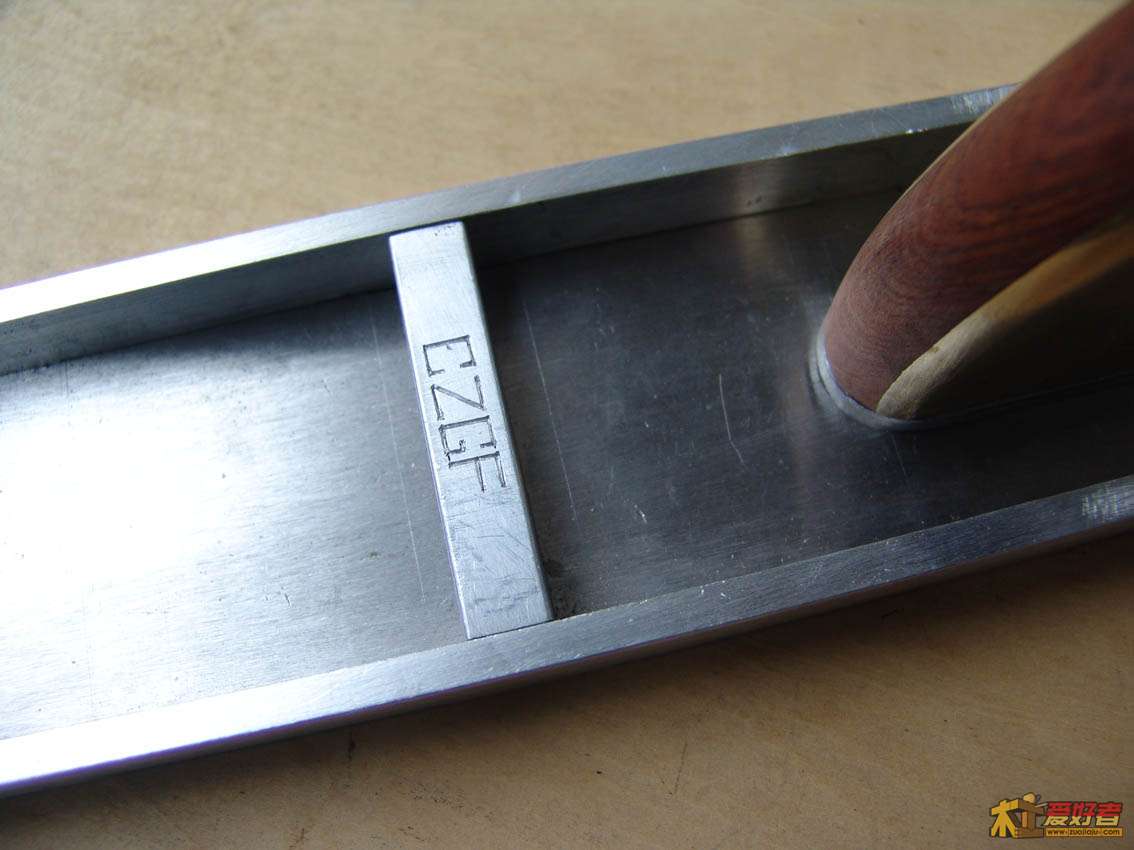

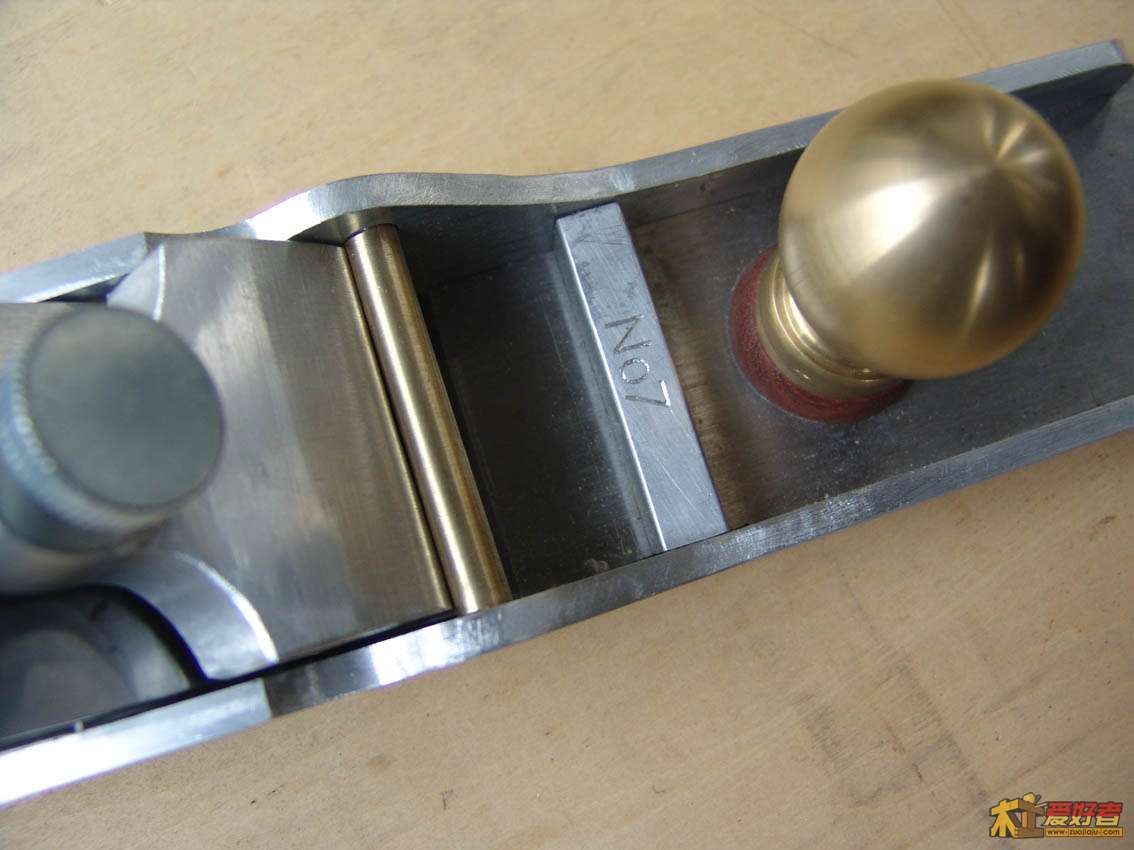

刨体前后端采用平口，为避免拖磨刨刃，
这样略提刨后部往回拖刨时比较稳定，我认为要优于欧刨流行的园口。

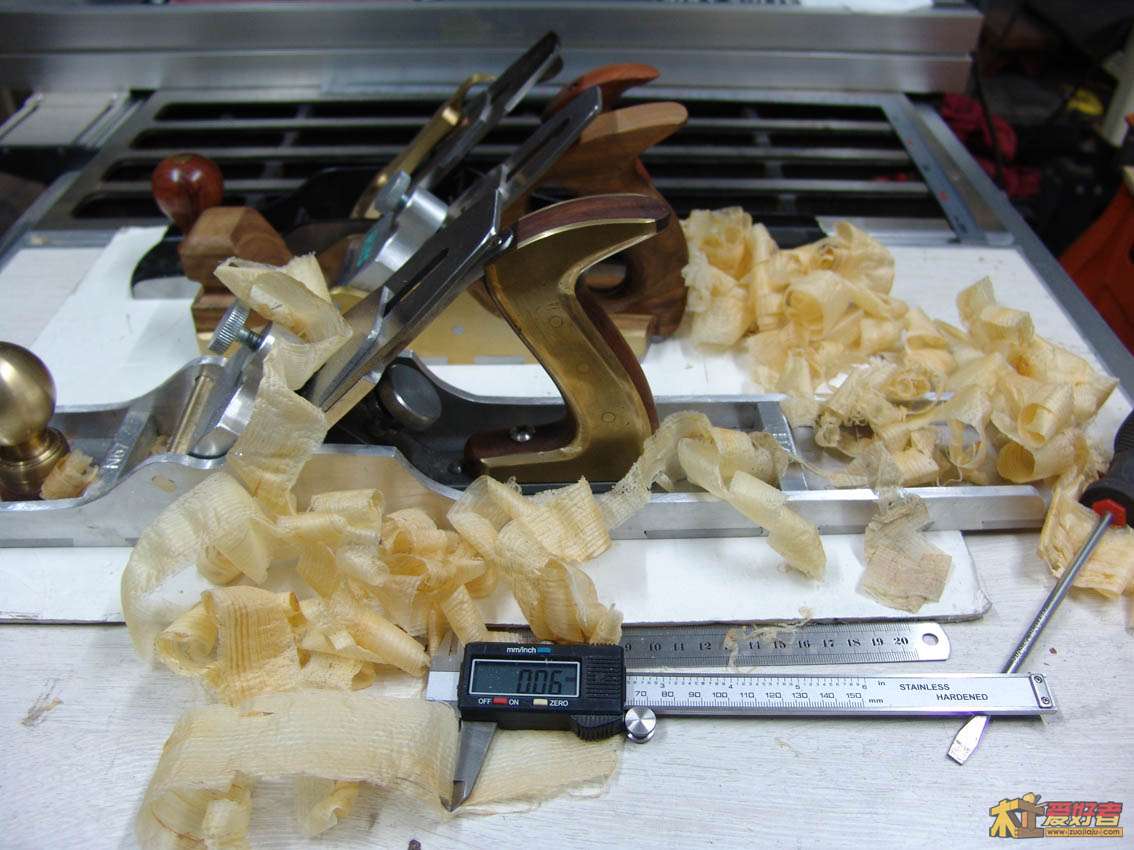

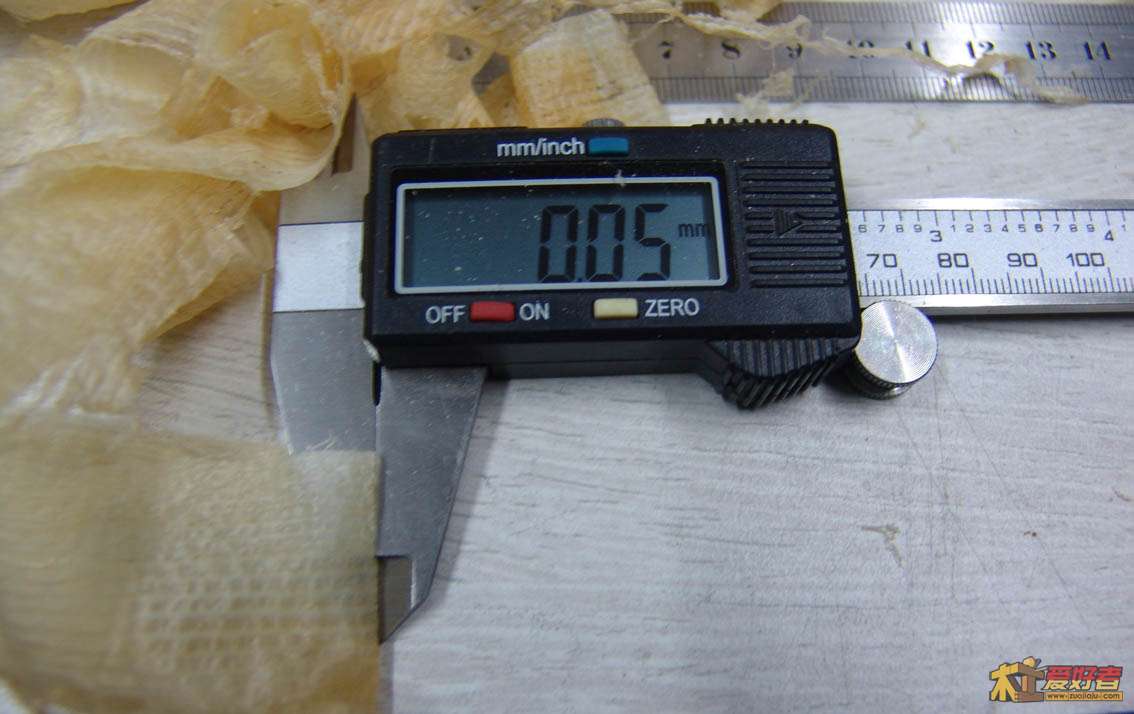

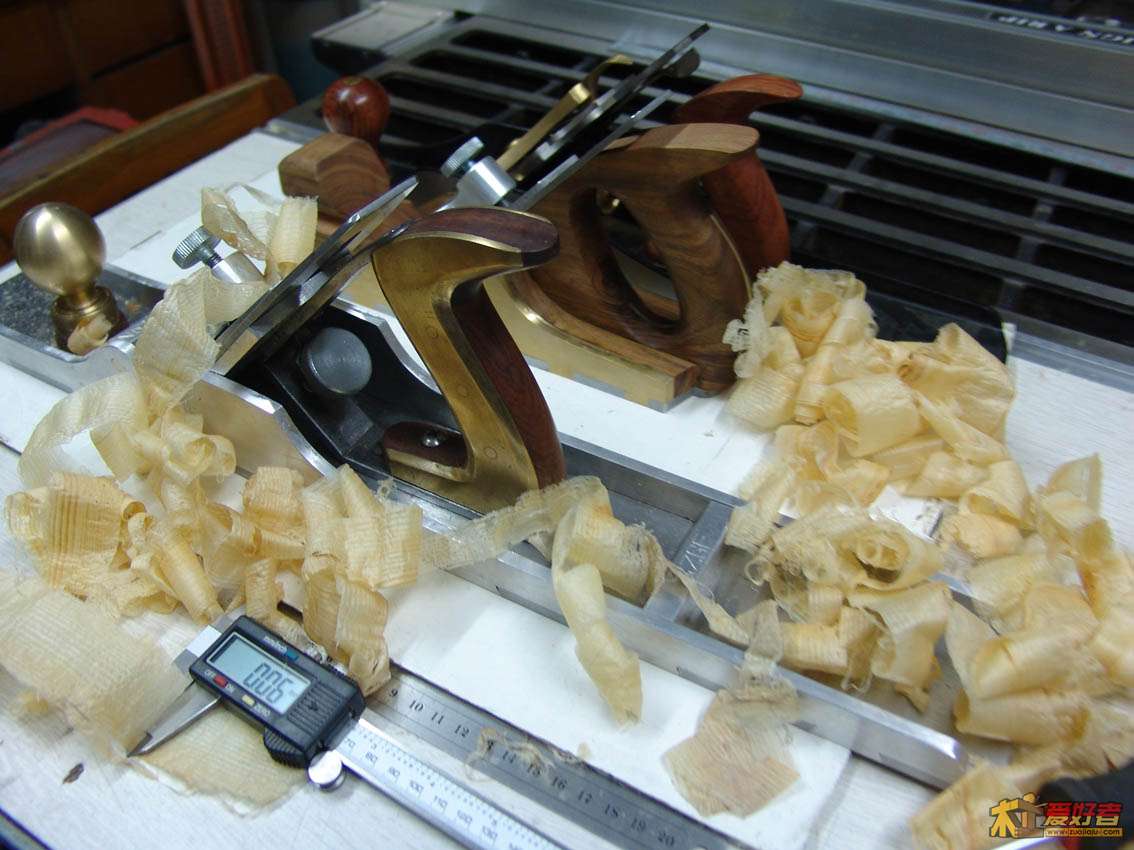

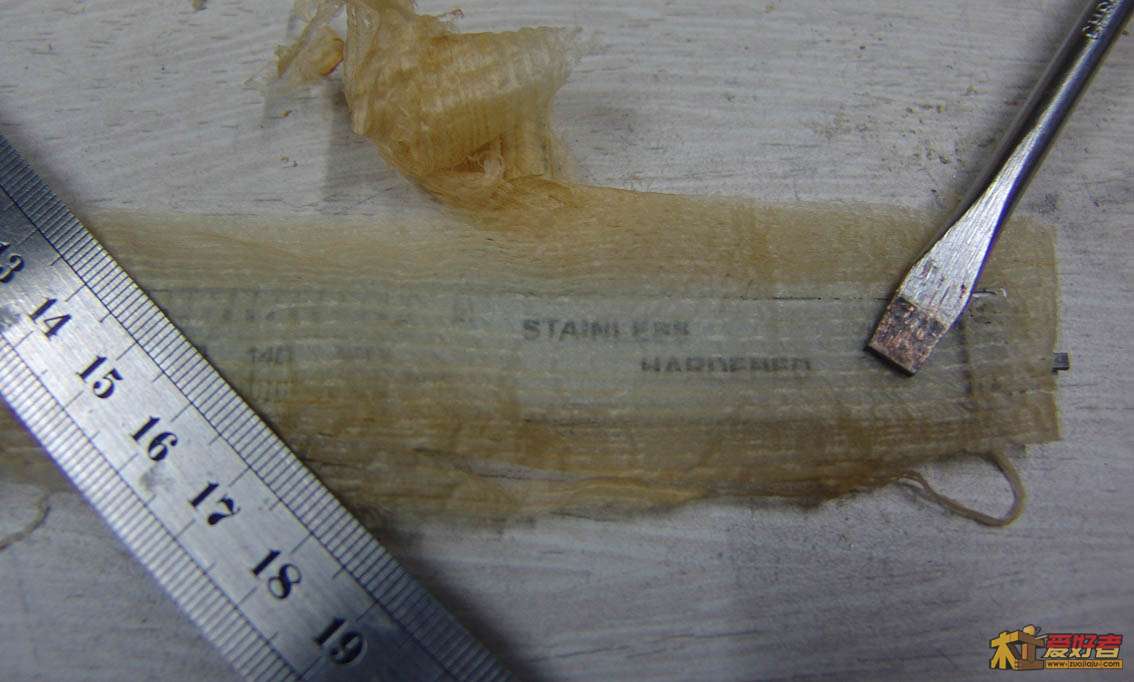

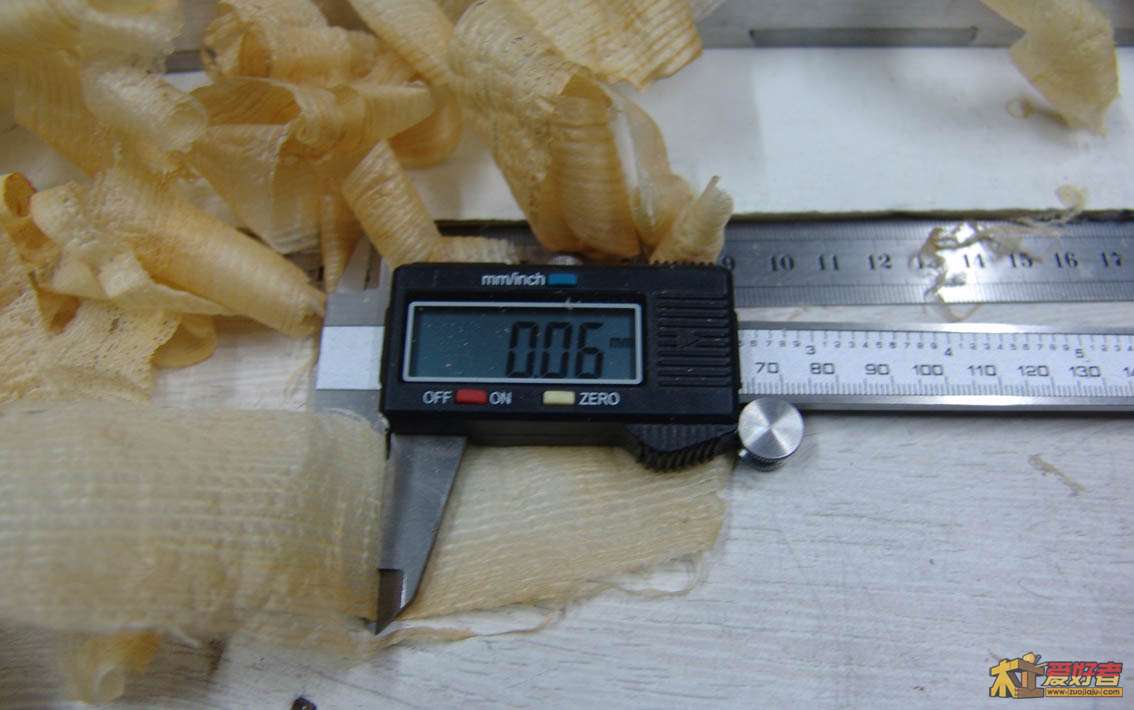

试刨后刨花可厚可薄，双面光洁，基本符合设计要求。

检验刨子的优劣，刨花要薄并不是主要标准，
要看能否刨出前后左右厚薄基本一致的刨花，更重要的是看能否刨出平直光的木料。

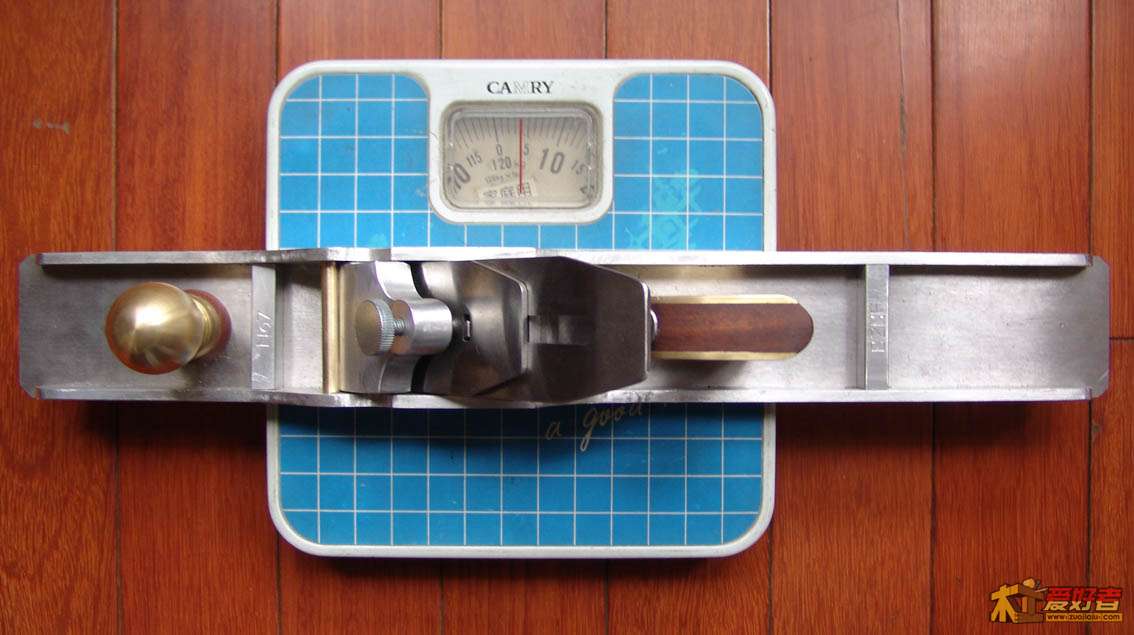

7#刨最后重量3.8公斤

7#欧刨测试视频

补充内容 (2014-12-3 08:26):

本帖相关链接：
7#欧刨材料准备与配件制作 http://www.zuojiaju.com/thread-139879-1-1.html
7#欧刨毛坯完成 http://www.zuojiaju.com/thread-141726-1-1.html

南木匠 · 发表于 2012-5-30 16:13:06

牛器冲天！

滂沱大雨 · 发表于 2012-5-30 16:30:56

光听声音就龙吟虎啸不是凡物……

朽木003 · 发表于 2012-5-30 16:37:48

总算看到了罕见的欧刨之诞生！

dey2jj · 发表于 2012-5-30 16:45:44

造型很棒！一切都很棒！但是铝材的使用是最大的败笔！！

拉村小雷 · 发表于 2012-5-30 16:50:56

楼主手段高明！

迟斋工房 · 发表于 2012-5-30 16:54:16

dey2jj 发表于 2012-5-30 16:45
造型很棒！一切都很棒！但是铝材的使用是最大的败笔！！

想听听你的高见，败在何处？

sweet · 发表于 2012-5-30 16:56:13

真功夫，牛人

与木有缘 · 发表于 2012-5-30 17:00:35

我相信刨子和你一样 —— 出众

peteron168 · 发表于 2012-5-30 17:02:40

前把手与后把手是不是太近了。。。

wqx513 · 发表于 2012-5-30 17:08:15

牛人啊，多少米？

胡桃 · 发表于 2012-5-30 17:17:05

做得很好，真不容易

迟斋工房 · 发表于 2012-5-30 17:32:11

wqx513 发表于 2012-5-30 17:08
牛人啊，多少米？

材料成本200元人民币，刨刃100元，11个工作日，按丽江的工资算，工具折耗忽略不计，你看是多少？

137225921 · 发表于 2012-5-30 17:50:40

7#欧式刨做得太精制了，不光要顶还要向你多学习呢！主要是底板材料难搞。

金桥江 · 发表于 2012-5-30 17:58:28

做得很好。
