修边机侧装,制榫轻松快捷.

显示全部楼层 · 发表于 2012-5-25 13:57:34

收藏，用时细研究

云卷云舒 · 发表于 2012-5-25 16:24:23

小书房发表于 2012-5-25 00:07
9 \# l/ O( x7 e7 T, |$ {修边机对于楼房来说，噪音也是不小的。
$ p( V5 s* T$ a6 s! q) r7 m; l1 B! S: ^: r `2 K
榫卯琢磨来琢磨去，我能用的电动工具还是只有电钻

是啊，这是个大问题。除了电钻，台钻应该更好，噪音更小。

综合工匠 · 发表于 2012-5-25 19:42:07

木友的关注就是头等大事, 赶紧上榫孔制作图片及说明

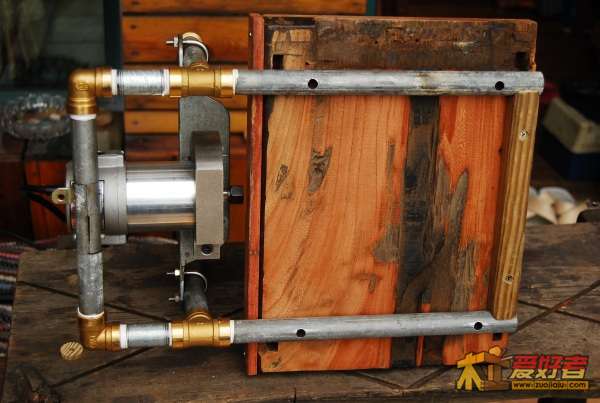

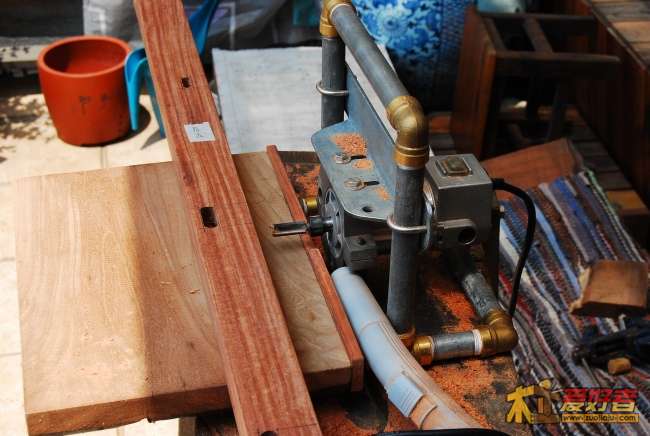

修边机侧装，最大好处可以看清切屑工件表面划线加工情况，用在末端精加工时表面光洁，尺寸一致性极好,适合阳台党小批量

加工。

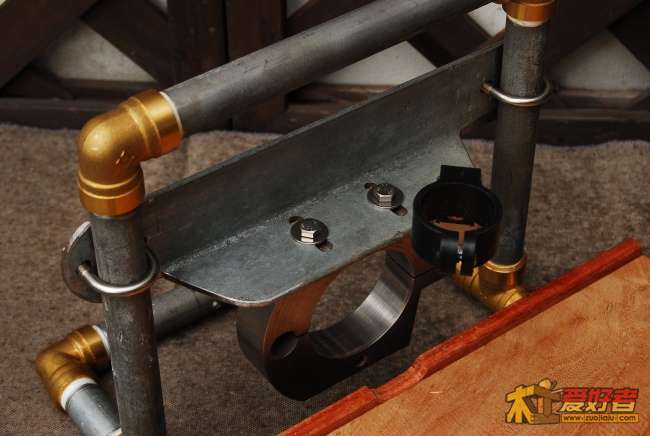

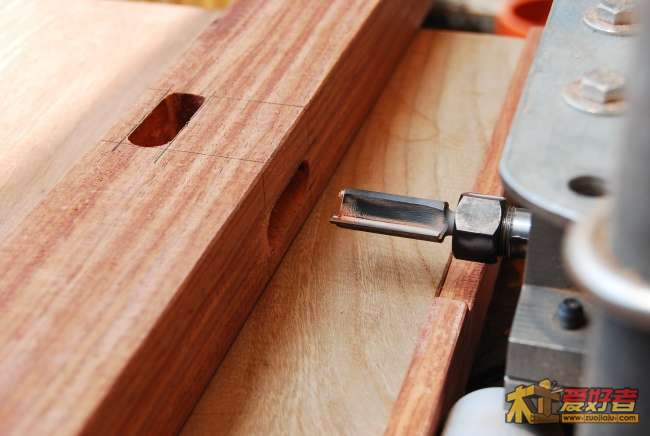

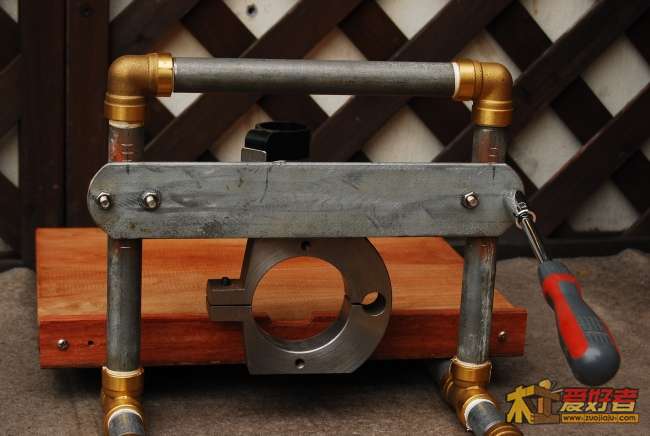

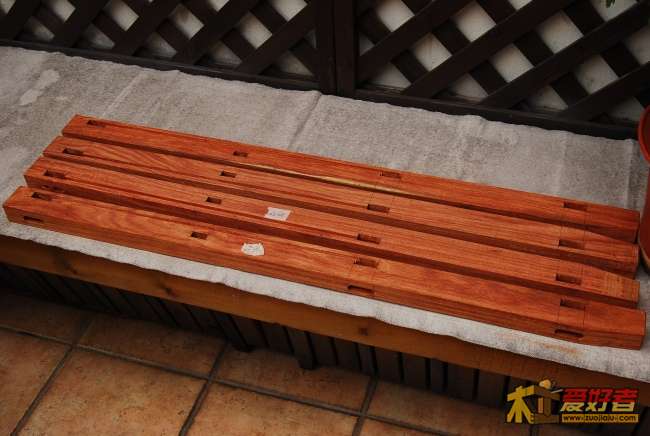

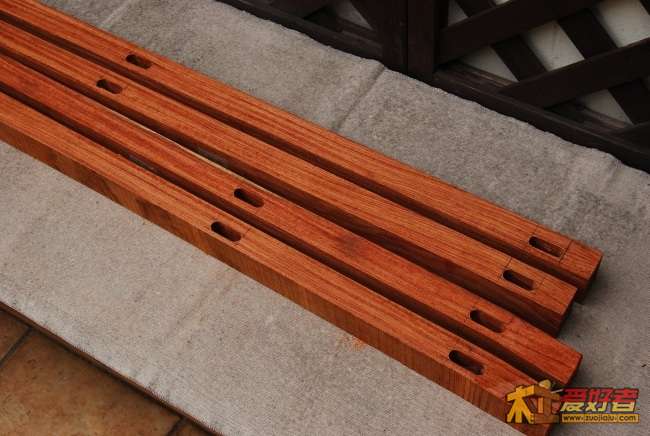

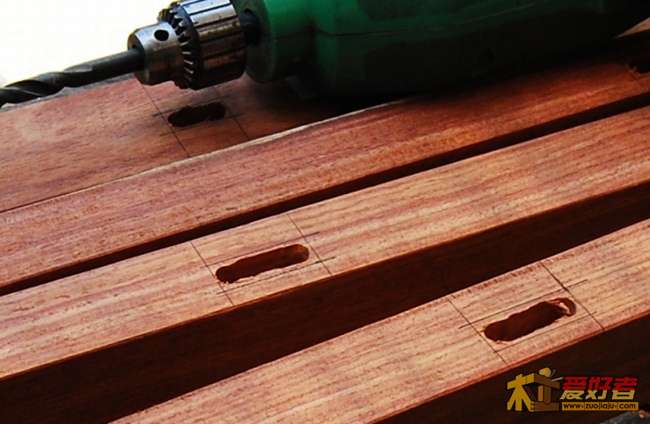

1：修边机功率小，切屑能力有限，尤其硬木，因此先要在工件榫孔上打排孔，粗活可以由**钻代劳 2：2只卡固调节上下高度 3：角铁上2枚螺钉调节进刀量（直刀本身也可调节），普通榫孔的切屑深度可以一次调整到位 4：工件进刀，往复移动，再进刀，再往复移动，我用12.7mm直刀，开33mm深度的榫孔，4根木方28只孔实践下来，很安全很快捷。弄穿榫只要把木方180度掉头，80mm深度可以轻易达到。

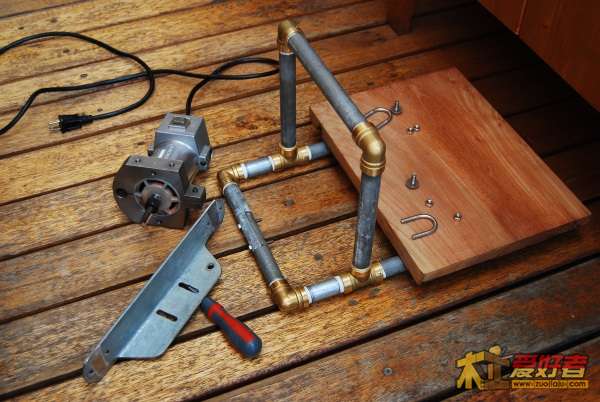

榫头制作图片及“修边机侧装”装配图整理后再发。

bfc-168 · 发表于 2012-5-25 21:03:23

还是不够方便啊，修边机不够威猛啊

whm8 · 发表于 2012-5-25 21:21:18

振动是个大问题。

MWD · 发表于 2012-5-25 21:38:43

基础可能不够稳固吧？

harjin · 发表于 2012-5-26 22:27:12

本帖最后由 harjin 于 2012-5-26 22:30 编辑

防松动，你试试就明白了
说的有道理，实践出真知。

炮兵 · 发表于 2012-5-28 09:53:28

多上点图的话，此贴必火

yiyeqingzhou · 发表于 2012-6-3 22:41:06

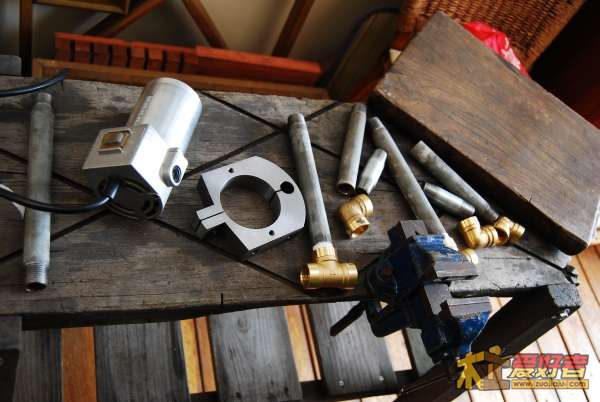

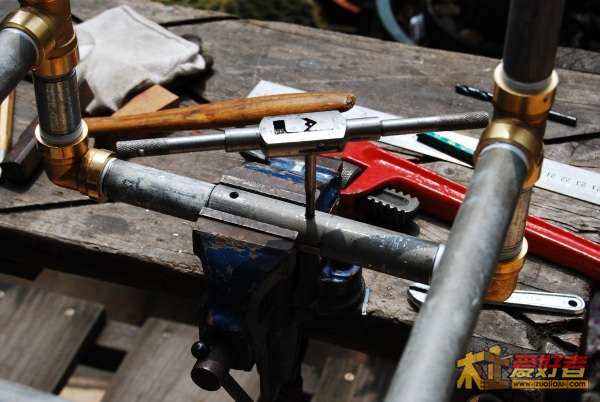

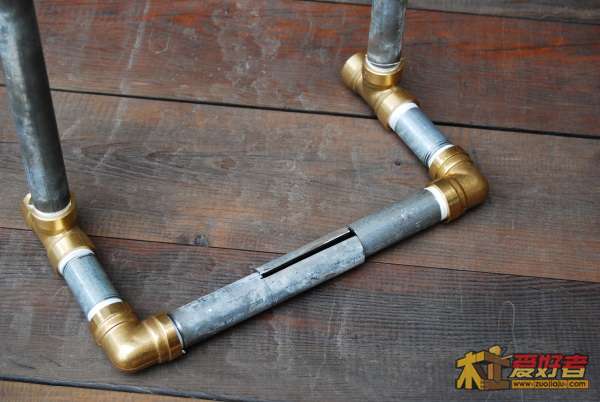

好厉害呀，水管组装

自乐 · 发表于 2012-6-4 00:45:33

装配图整理后再发。

jixiang206 · 发表于 2012-6-4 10:13:11

这种圆角的榫孔，那个榫头要怎样做出来呢？

综合工匠 · 发表于 2012-6-5 21:10:20

自乐发表于 2012-6-4 00:45 7 w3 b6 K; U. @, U6 p0 Y7 s
装配图整理后再发。

制做过程图片已全部上传完毕.

muzhiyuan · 发表于 2012-6-5 22:42:53

开比刀头大的榫怎么办.卯怎么加工.

横州仔 · 发表于 2012-6-5 23:49:07

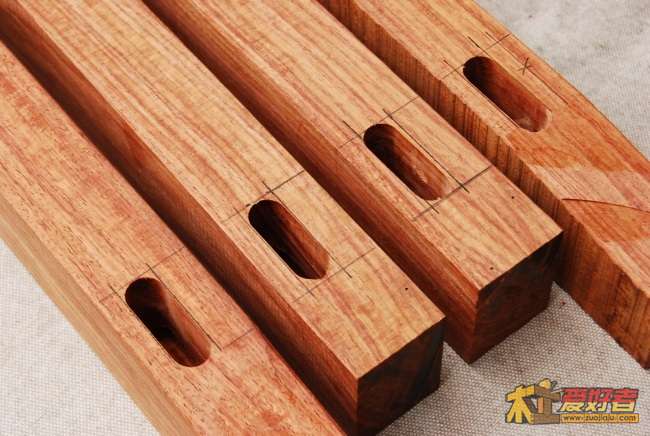

怪不得看到这图片是我还纳闷，用你的机器开的榫眼那么不整齐的？
原来是预先开个孔，在用修边机弄整齐。

炮兵 · 发表于 2012-6-27 11:20:41

精度可以保证，速度估计有点慢
