第一件小成品

oldcat_9 · 发表于 2012-5-15 23:22:15

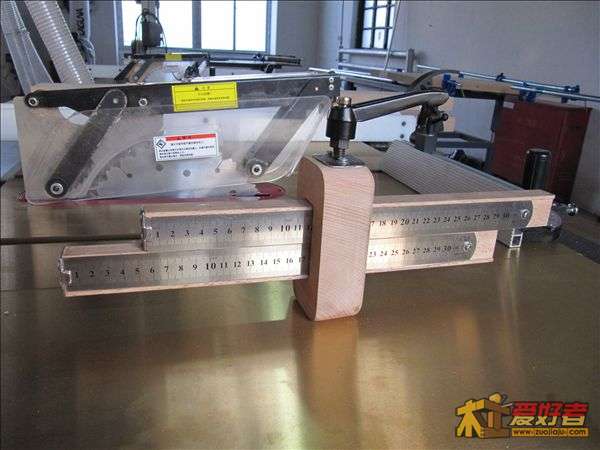

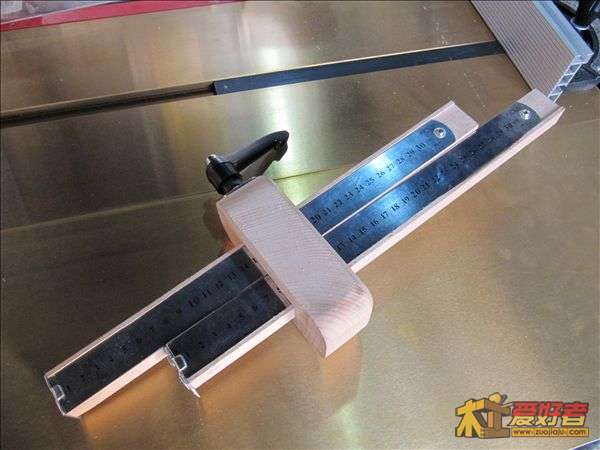

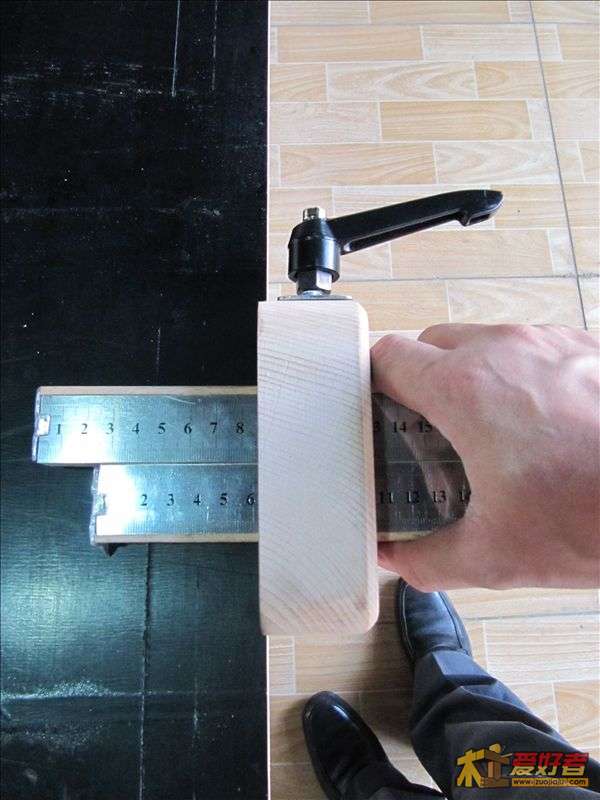

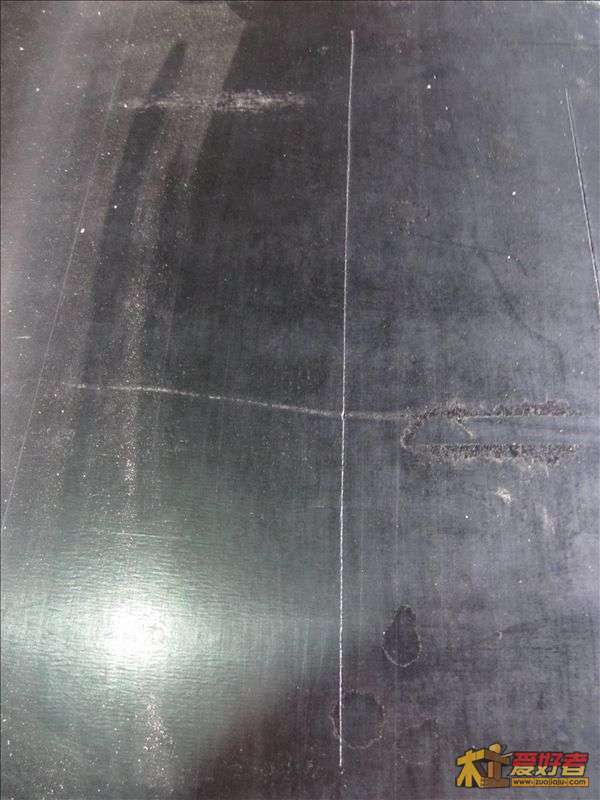

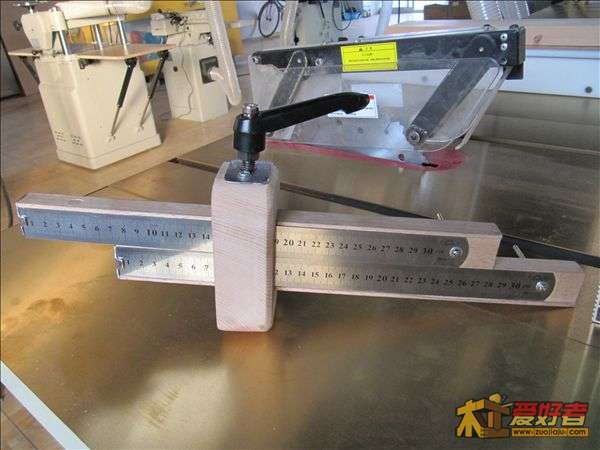

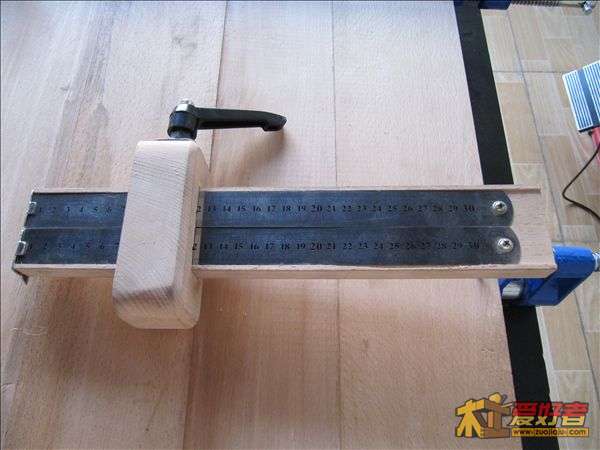

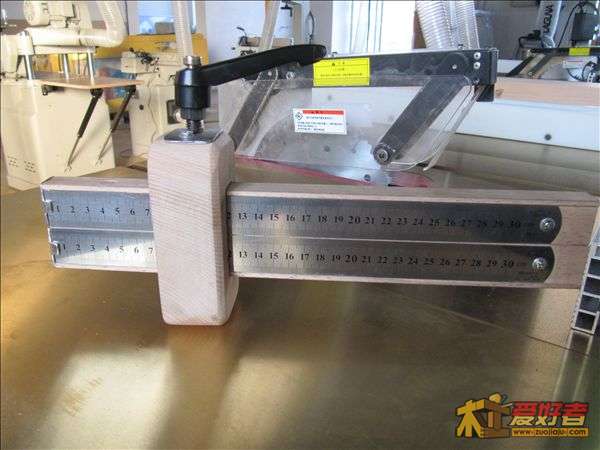

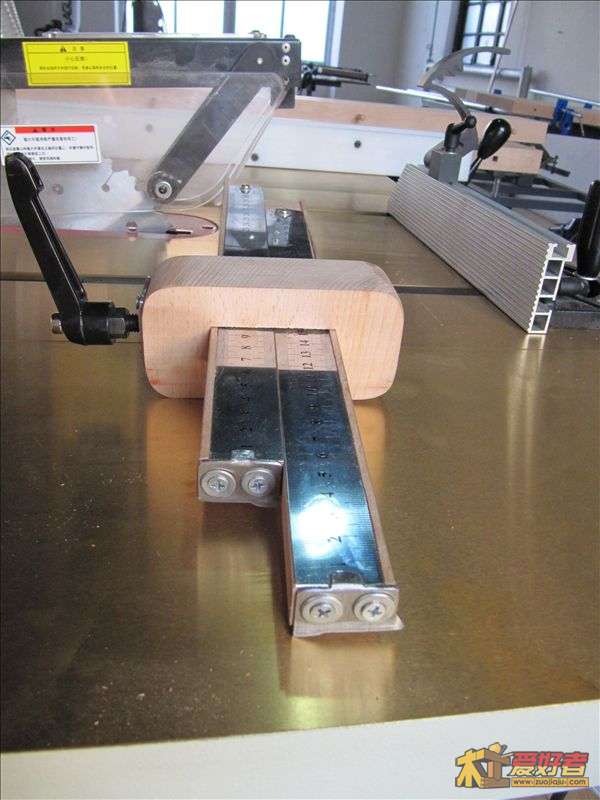

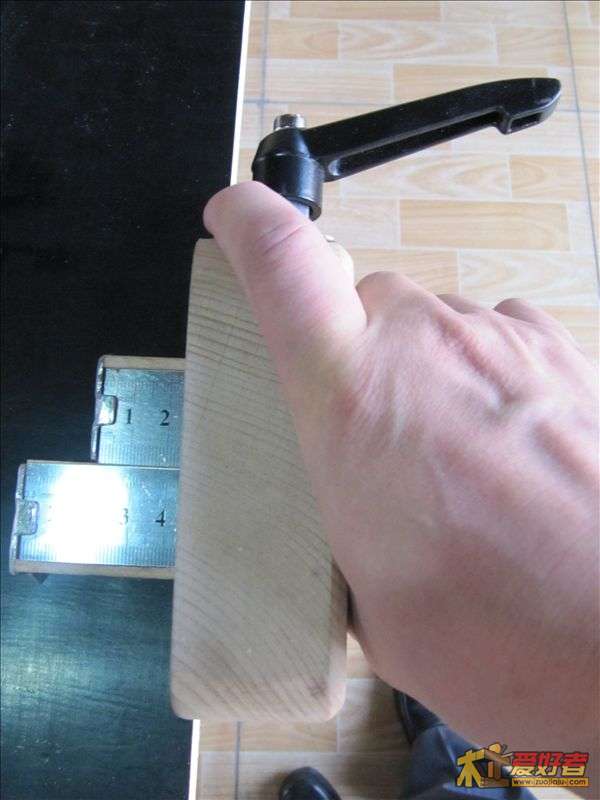

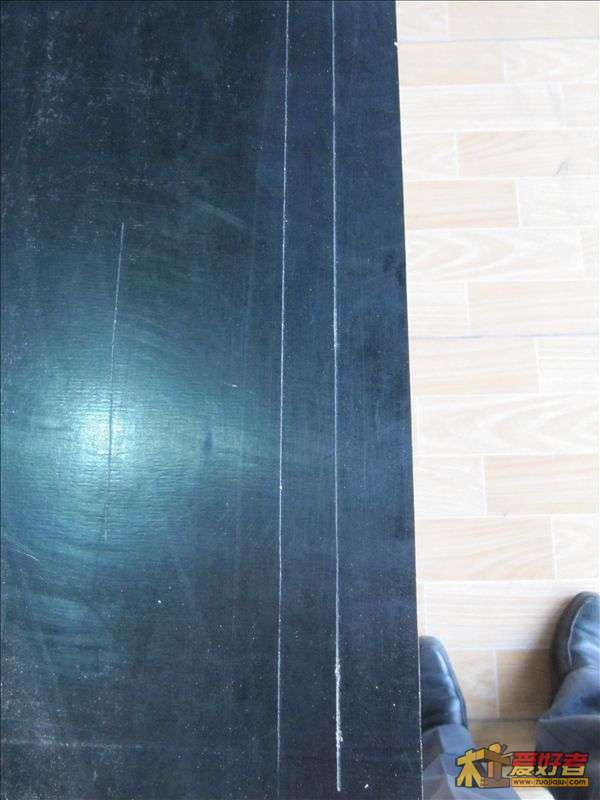

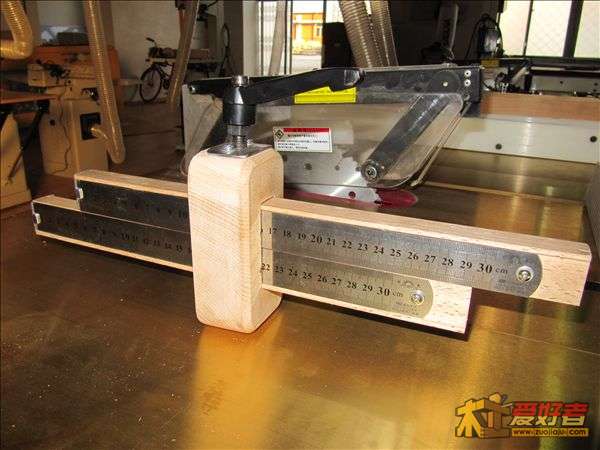

为划线做的勒子,个头大了点,因为没有买到小点儿的钢尺,30cm的都这么宽,2.6cm.

轩辕箫歌 · 发表于 2012-5-16 02:03:06

不错
真不错

钳工甲 · 发表于 2012-5-16 02:49:37

不错不错，锁紧把子也拆下来看看结构呗，还有顶端的刀。

老贼 · 发表于 2012-5-16 05:45:22

尺子可以用线切割加工一下，可以一分为二，宽度能变小点。

oldcat_9 · 发表于 2012-5-16 10:37:01

钳工甲发表于 2012-5-16 02:49
不错不错，锁紧把子也拆下来看看结构呗，还有顶端的刀。

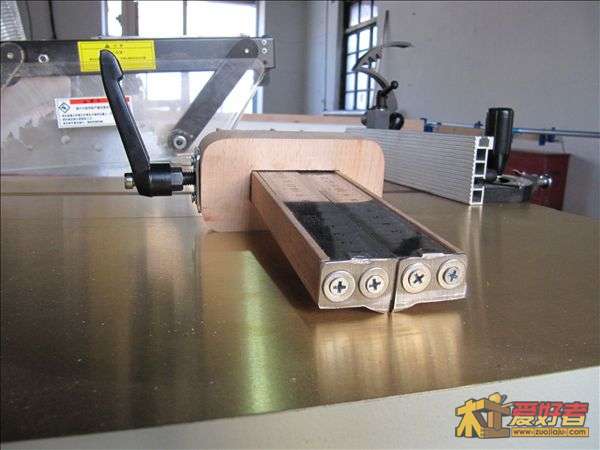

锁紧把子和刀头的紧度都没有问题,就是锁紧把子有点儿着急了,应该买有内外丝扣的螺帽上上就好了.现在是面上挖一个螺帽大小的孔,再加一铁片用螺丝紧住.

oldcat_9 · 发表于 2012-5-16 10:40:20

老贼发表于 2012-5-16 05:45
尺子可以用线切割加工一下，可以一分为二，宽度能变小点。

说的是,就是自己没有想到,想到也没有切割经验,羡慕论坛里有经验的坛友,有思想也有动手能力.

老贼 · 发表于 2012-5-16 12:16:20

没有线切割机床可以用角麽机，安装切割片切割，尺的宽度方向切除1/3留下一面刻度及数字，另一把尺和上一把尺切割方向相反；另外卡紧部分可以用偏心把手压紧，调整方便快速胡。一点小建议，见笑了。

木工乙 · 发表于 2012-5-16 13:35:38

做的挺精致，划线刀头连同尺子固定设计的好

王喜 · 发表于 2012-5-16 14:14:00

用起来感觉如何

prettyface · 发表于 2012-5-16 15:38:08

原来是这个作品

大巧bu工 · 发表于 2012-5-16 15:55:28

原来这就是传说中的划线器啊

oldcat_9 · 发表于 2012-5-16 23:24:09

老贼发表于 2012-5-16 12:16
没有线切割机床可以用角麽机，安装切割片切割，尺的宽度方向切除1/3留下一面刻度及数字，另一把尺和上一把尺 ...

领教了,好见解,学习,抛砖引来金玉了,有机会改进,谢谢了

oldcat_9 · 发表于 2012-5-16 23:26:55

prettyface 发表于 2012-5-16 15:38
原来是这个作品

就着我把飞机大炮(带锯,压刨,立铣)都用上了........最后打了一个蚊子,见笑见笑

oldcat_9 · 发表于 2012-5-16 23:28:10

木工乙发表于 2012-5-16 13:35
做的挺精致，划线刀头连同尺子固定设计的好

谢谢鼓励,会继续努力

oldcat_9 · 发表于 2012-5-16 23:30:11

大巧bu工发表于 2012-5-16 15:55
原来这就是传说中的划线器啊

非传说中的,是模仿做的,但就想到这些材料,而且是可以找到的.
