废钢剩地板，自制圆锯、雕刻机共用木工桌（菜鸟自己琢磨）

众神的玩偶 · 发表于 2012-5-13 23:05:11

级别不够一小时只能发十个继续上图

众神的玩偶 · 发表于 2012-5-13 23:06:12

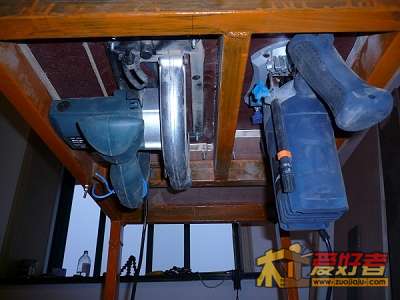

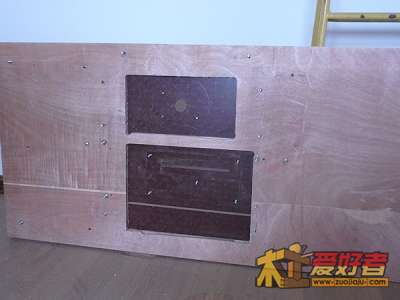

桌子背面

众神的玩偶 · 发表于 2012-5-13 23:08:21

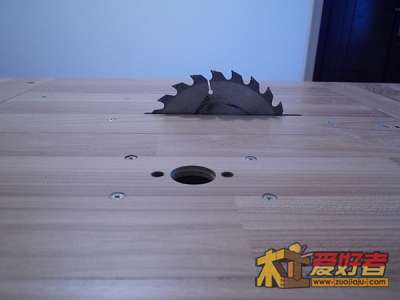

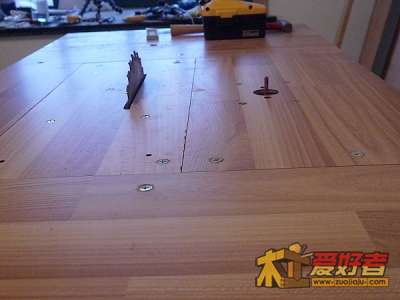

两个工具随意升降

众神的玩偶 · 发表于 2012-5-13 23:10:37

桌子底下圆锯那里打算再做个横杆加固保险

众神的玩偶 · 发表于 2012-5-13 23:12:25

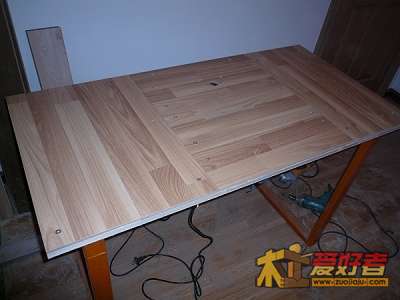

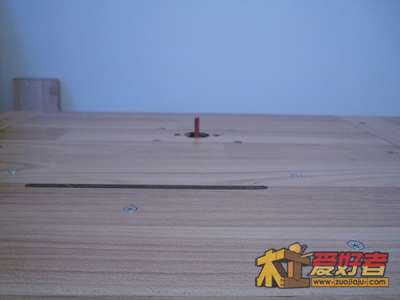

全部降下去就是一张桌子下一步研究添加靠山

众神的玩偶 · 发表于 2012-5-13 23:19:13

武一山发表于 2012-5-13 22:04 ' D* Z r4 @8 X: h; m, @
倒装板做成正方的，还可以改变锯切方向

当时也考虑过，但是为了强度只好牺牲，因为是大芯板和强化地板所以底下的钢梁设计就很重要了

众神的玩偶 · 发表于 2012-5-13 23:25:23

众神的玩偶发表于 2012-5-13 21:52
, F# I0 @7 u( q1 T圆锯倒装板

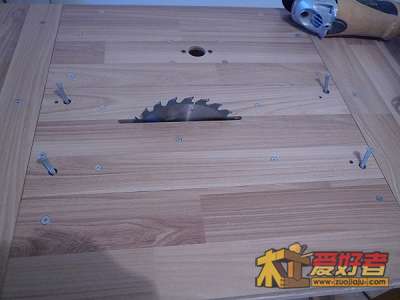

受力结构是钢构架上承受大芯板孔洞，再承受强化地板倒装板，最后是固定螺丝，类似斗拱的受力原理，层层传递，所以强度没问题，圆锯要重一些，为了保险，我在下面加了横托杆，只是降下圆锯要先卸开横杆了

众神的玩偶 · 发表于 2012-5-13 23:42:16

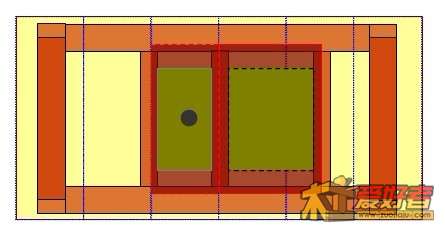

这是最早设计的图，白色是大芯板基层，橙黄色是方钢框架，红色是地板做的倒装板，黄色是雕刻机和电圆锯从上方装入所需最小孔径，蓝色线是地板铺设状况。所以，大芯板=白色减去黄色；倒装板=红色；

实际制作时把方向改了。

用了一上午+中午没吃饭
耗资：40（废铁）+60（焊架子人工费）+5（平头螺丝）+大芯板（去年装修剩料）+地板（装修剩料）

free · 发表于 2012-5-14 00:06:25

你这个40花得太值得了，我前段时间跟朋友做电脑桌，买4*40方管，花了160呢。
你最早的图的意思表达其实是很好的，你浪费了桌面啊。
做靠山的时候，最好买4根纸尺贴纸，那就一劳永逸了。淘宝有买。靠山建议用铝合金的。

free · 发表于 2012-5-14 00:06:28

你这个40花得太值得了，我前段时间跟朋友做电脑桌，买4*40方管，花了160呢。
你最早的图的意思表达其实是很好的，你浪费了桌面啊。
做靠山的时候，最好买4根纸尺贴纸，那就一劳永逸了。淘宝有买。靠山建议用铝合金的。

bjjymaolei · 发表于 2012-5-14 00:26:26

桌子这么用靠山可是很长了，好好研究下靠山如何固定和平行问题吧。看你的锯是铁板的底子，这个倒装后锯片的垂直很成问题，我的就是这样的，你刚调好固定住了，只开一刀后发现锯片又歪了。靠山最方便的是2头用夹子一夹，可是干起活来调整尺寸会烦死的。对于圆锯，我的亲身体验是要不不倒装，用导轨（我现在就把原来倒装的圆锯拆下来用导轨粗切下料了），要不就多下功夫，好好整个（参考破名兄，太阳鱼等高人帖子）。

众神的玩偶 · 发表于 2012-5-14 08:08:33

free 发表于 2012-5-14 00:06
* Q) G9 X- H; w3 g你这个40花得太值得了，我前段时间跟朋友做电脑桌，买4*40方管，花了160呢。) y1 {5 U9 A3 `- E5 ~& N8 w+ I2 G+ _
你最早的图的意思表达其实是很 ...

谢谢啦

还有纸尺啊哈我原本打算用废钢卷尺，又不知道怎么样能把它整熨帖了

众神的玩偶 · 发表于 2012-5-14 08:27:06

bjjymaolei 发表于 2012-5-14 00:26
$ y" ]1 ?0 [! d' g3 _桌子这么用靠山可是很长了，好好研究下靠山如何固定和平行问题吧。看你的锯是铁板的底子，这个倒装后锯片的 ...

老兄所言极是，铁板的底子是为了方便升降，圆锯锯调垂直的地方让我换成螺丝加弹簧垫，安上倒装板后就找垂直（因为倒装板面即桌面），找好垂直后直接扳手固定死，开了几块板还行，久了恐怕还是个问题。倒装就是为了开小板门板，开大板我还是卸下来用，靠山我到厂子买了整根六米长的铝型材60元，截开一半开1.22*2.44大板用，剩下的考虑截了当桌面雕刻机的靠山。

众神的玩偶 · 发表于 2012-5-14 10:59:04

众神的玩偶发表于 2012-5-14 08:27 * N" m0 h5 ~9 r
老兄所言极是，铁板的底子是为了方便升降，圆锯锯调垂直的地方让我换成螺丝加弹簧垫，安上倒装板后就找垂 ...

不是就是铝合金门窗厂卖的普通铝合金，我买的是方管截面大概2.5*8，我家装修时刮腻子的师傅用来当靠杆测试墙面平整度的

三点水a · 发表于 2012-5-15 11:37:33

很好的哦
