手头有几个这种电机，想让它恒速转动，求方法。谢谢

ddswcx · 发表于 2012-5-11 07:46:39

步进电机，百度一下！

江哥哥 · 发表于 2012-5-11 10:17:51

yuxueyou 发表于 2012-5-10 17:35
1 m2 }, i% l, @3 @0 F' O/ q我查下你把你的驱动板方便的话拍个图片给我看下因为之前我一直用的是8435的驱动板

就是这个，请您看看我在淘宝拍的http://item.taobao.com/item.htm?id=10199338757

江哥哥 · 发表于 2012-5-11 10:22:58

江哥哥发表于 2012-5-11 10:17 " \1 n( S* B* N( C% d. }4 w( y# Z
就是这个，请您看看我在淘宝拍的http://item.taobao.com/item.htm?id=10199338757

还有用这个可以配上使用不？请指教http://item.taobao.com/item.htm?id=8977290289

yuxueyou · 发表于 2012-5-11 11:13:31

江哥哥发表于 2012-5-11 10:17 . x4 h. n" n Y) X. v
就是这个，请您看看我在淘宝拍的http://item.taobao.com/item.htm?id=10199338757

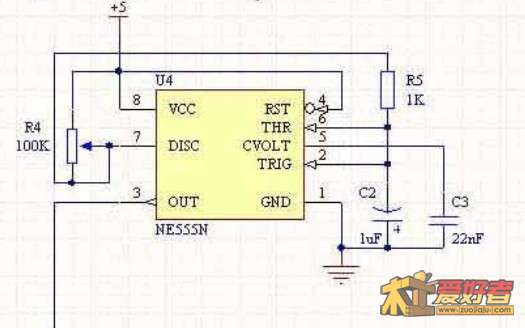

你看他图片上已经标好了怎么接，我大概跟你说下，首先是步进电机4跟先它是有两组即(A+A-) （B+B-）怎么确定呢？你用万用表的二极管当测量相通的两跟即为一组，这样你就把两组分开来分别接到你的驱动板电机绕组M1电机绕组M2 ，然后是信号输入信号输入那里有三根线，一个能使你先接5V 一个是方向你可以先接5V 然后还有一个就是方波了你可以接你后面发来过的那个NE555脉冲调试模块，接上后通电你注意观察你前面的那个红色灯，接方波的那个灯是一闪闪的其余的两个信号灯要么是常量（接5V）要么是不亮（接地）这个时候你用手去磨那个步进电机如果步进电机不转收感觉咔咔咔咔这样震动那就是把绕组的A+A-(或者B+B-)的同一绕组的线换下，价格你换的是A+A-原来接在A+的线接到A-去这样一般都没有多大问题，刚开始给方波步进的时候别给太快的频率，毕竟步进电机反映没有那么块，所以你注意看那个方波型号的LED闪亮的速度来确定如果闪亮太快的话那你就雕节下使他闪亮慢下来。关于你后面给的那个NE555那个板我建议自己焊接一个电路不是很复杂两个电阻两个电容加一个NE555就可以了，你驱动板的PWM控制这个你不用管这个是通过单片机（单片机都到有PWM输出脚）的这个脚来输出方波来驱动步进电机的，所以简单的就是用NE555来做我顺便发一个NE555的方波信号原理图给你看下如果看不懂或者不像自己焊买个现成的也可以~！

a11aaa11 · 发表于 2012-5-11 14:01:33

没啥用，不直二个钱，反倒是驱动得花不少钱，打印机里那个大电机倒是不错滴
