先解释下题目.很久很久不动手了,整个冬天都是在十分慵懒的状态下度过的,总是给自己找这样那样的借口.原先准备的第3次作业的料依旧没有刮完,码在那里一大堆,看着很闹心,越拖越不想动.这个作业规划在其后,完成在其前,故名加塞作业.
一.缘起
王款杌凳作为珍赏第一凳,引无数人喜爱,我也不例外,以前也想过学做的,无奈前两次作业都是凳子
第一次作业:纯粹新手,处女作业,复斜小凳
第二次作业:仿明有束腰罗锅枨方凳,二次作业,过程详细,多图慎入
想不能再做了,再做你们要笑我是凳子专业户了. 所以计划中(现搁置)的3次作业不是坐具.
母亲膝盖有积疾,坐高坐矮均不舒适方便,清明时说要有一个高正好40cm左右的凳子就好了.怕我麻烦,本来只要求做个复斜.我想来想去还是弄了这个,一来凳面宽深,坐着舒服,二来也美观些.
又是凳子,还是我非常喜欢并曾想仿制的款式,加着塞儿插着队地完成了.很多事情,本来没有计划,只能用缘分来解释.
二.开料

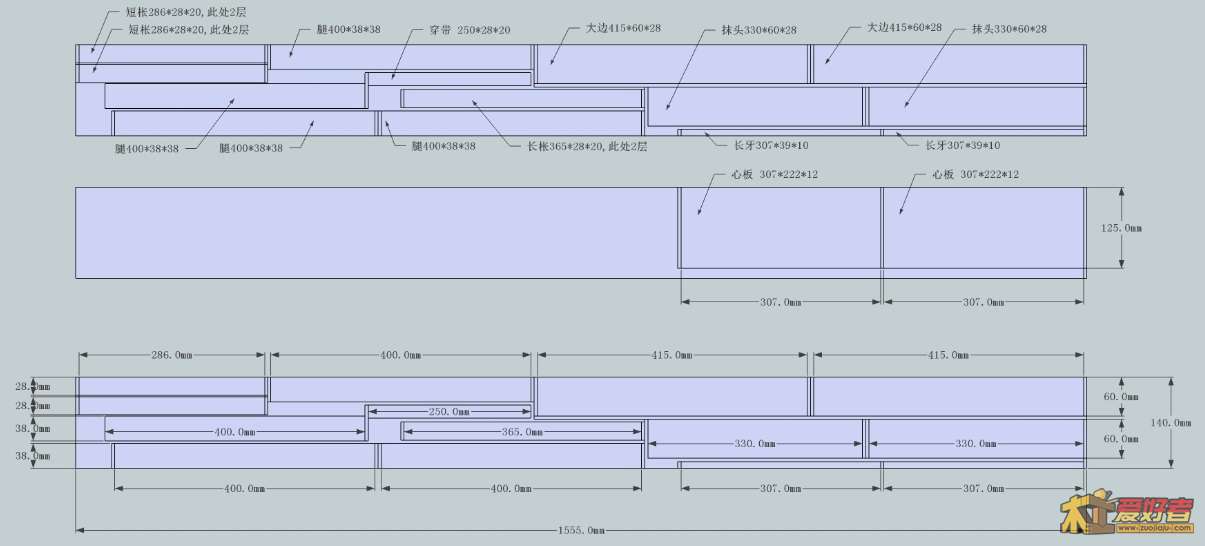

本来想试下非红或者沙必利,做上一对的,摆在家里也好看,还去市场看了一回,后来由于种种原因作罢.想起上次作业后还存下了一根料,只是规格比较尴尬,长1米5,宽14公分,厚5公分,桦木毛板,扔床底下一年了.于是从床底下拖出来,左量右算,却总觉得不够;有天回家,突然脑子里灵光一闪,就那么一瞬间,觉得可以开出来,于是静下来认真地画了一张开料图.结果刚刚好,差一点都不够.什么意思呢?如果弯的多,端裂深,甚至锯损多,都得重找料.开料图如下:
由于有些地方是要分两层开,所以画了不止一根,笨办法,专业画图的哥们别笑话我
照这个图,能开出来的话,净料出材能达到70%以上.手工开损耗小,但实话实说,开不动,开得动时间也不允许了.
自己用圆锯开无论如何达不到这个精度,何况还有很多薄板要开.只能想别的办法------还是找了海威的小刘,十分感谢他.
再次要严重感谢的是木工房的王师傅,人很好,操作设备熟练,经验丰富(王师傅看到开料图后的第一句就是:这个麻烦了,要把人开死,呵呵).
之所以这么算计料，主要还是“满砌”的思想作怪，虽然不是什么好料.

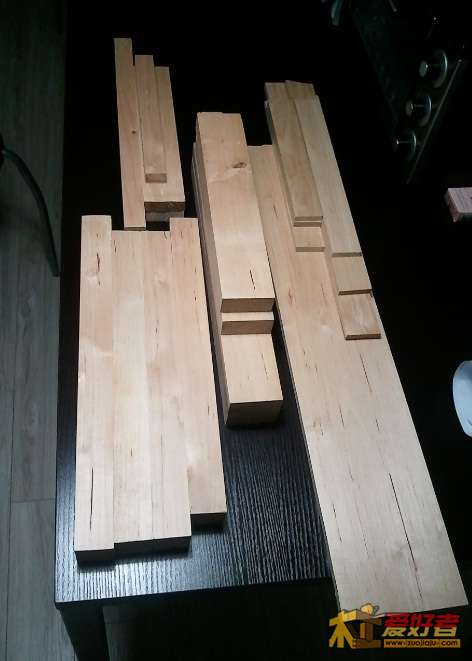

全部的料开出,并在木工房过平压刨直接刮成净料带回

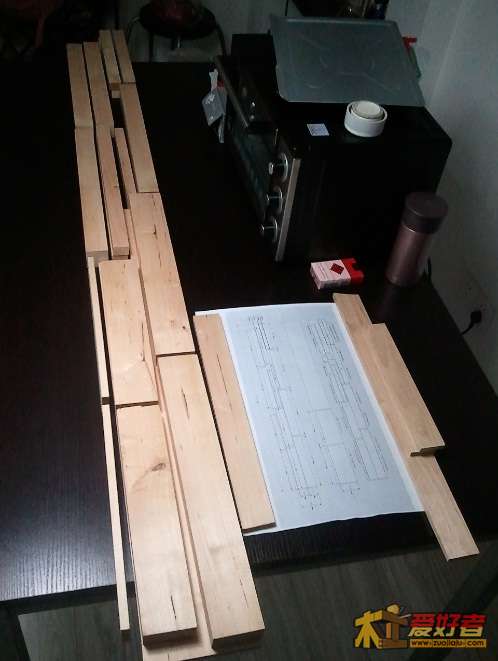

到家后按照开料图拼出原先大板的形状,能看出基本上没有什么浪费,这次的料算得非常精确,一般的毛料板材出成净方出材率大约在50%-60%,我这次达到了70%以上,除了一些小断头,就是锯末和刨花了
经过上面的过程,工作量减少了起码一半,并且都是重复枯燥的重体力劳动.木料过平刨压刨,嗞嗞几声,既平且正.想想我之前手工解料刮料那个劲头,唉,很无谓;再想想自己的场地条件,唉,很无奈.
三.画线
开始动手画线前,认真想了下,觉得需要一个勒子.虽然说画线一定要准确,但误差还是可能会有,比如该放8个单位但实际操作时放了7.8个7.9个-----勒子的意义就在于把相邻和对称面上的尺寸统一,可能有细微的误差,但大家差的一样.偶描述能力有点差,也不知道朋友们看懂没有.
于是临时花了半小时做了一个,糙了点,但是钉子要插得紧,不晃就很好用.这次放直线大量使用勒子.但是头一回用,造成了一些失误,下面制作过程中会提到.放斜线时为求精确,没有画线刀,就用锥子代替.
下面画线过程.有漏拍大家见谅.

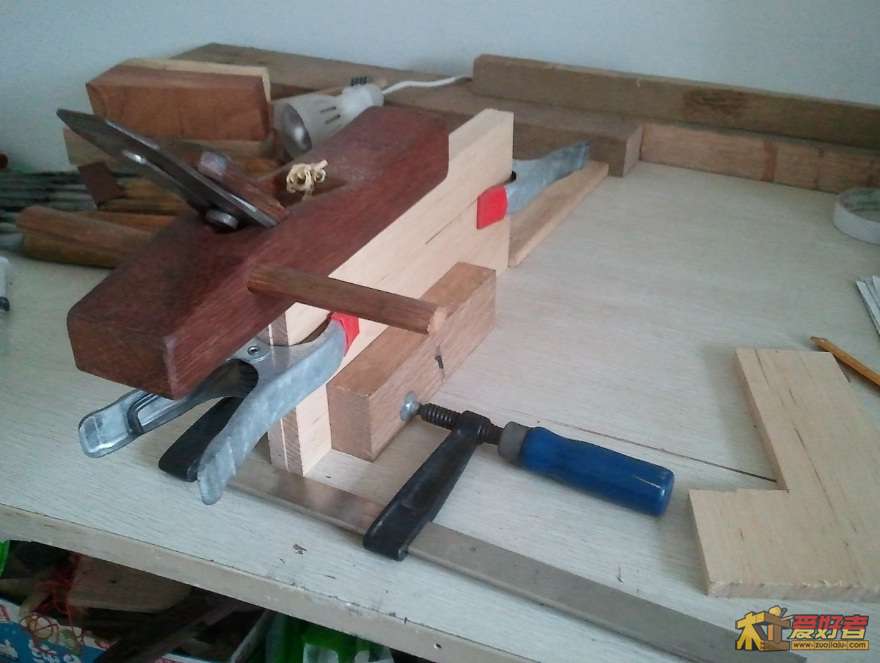

第一件事,先拼板

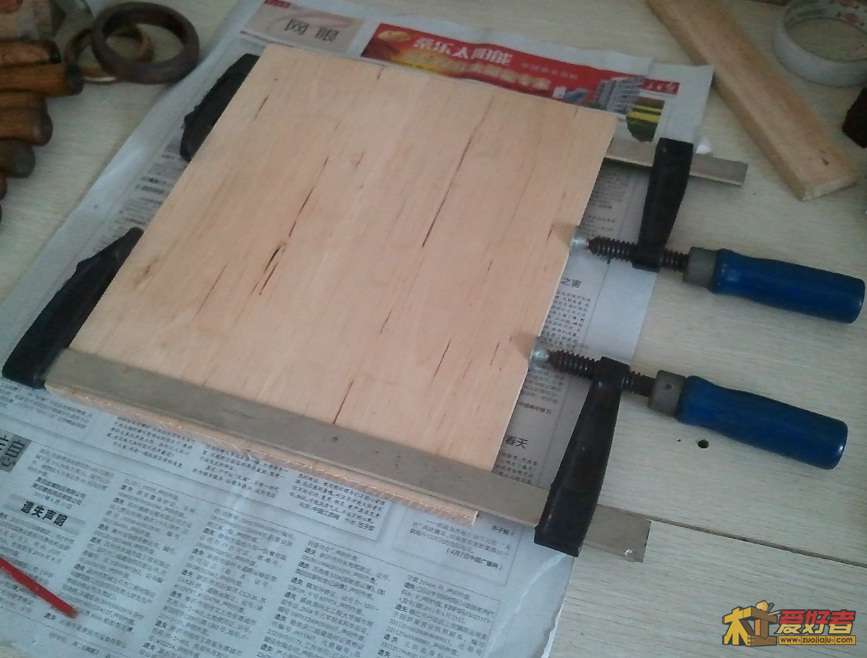

上胶忘拍了,然后上夹子

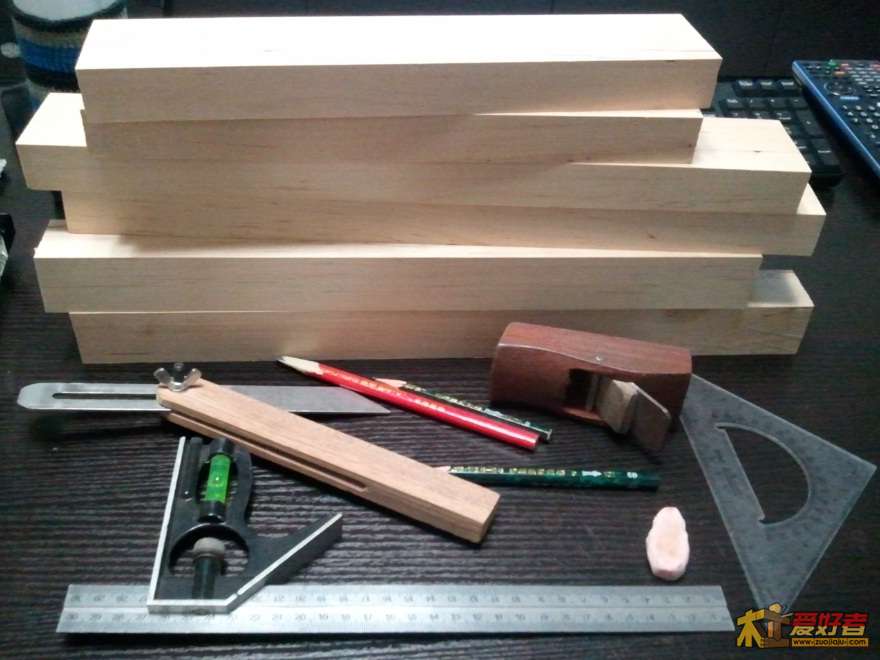

准备画线了

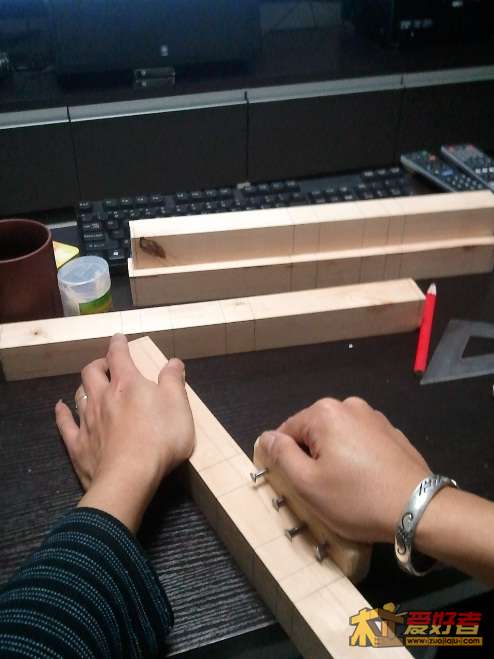

勒子是个好东西!这次的成品比第2次作业要精细些,很大的原因在于画线准确,勒子功不可没-勒出卯眼的单线

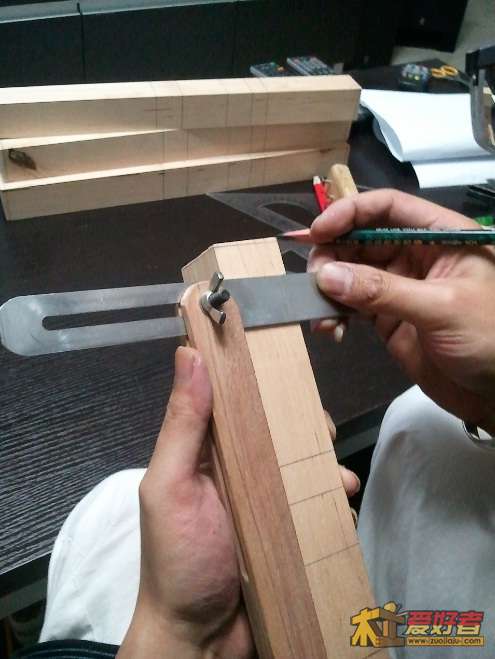

用斜尺画出榫肩线-这个斜尺也算自制工具之一
自制工具 之 榫规和斜尺

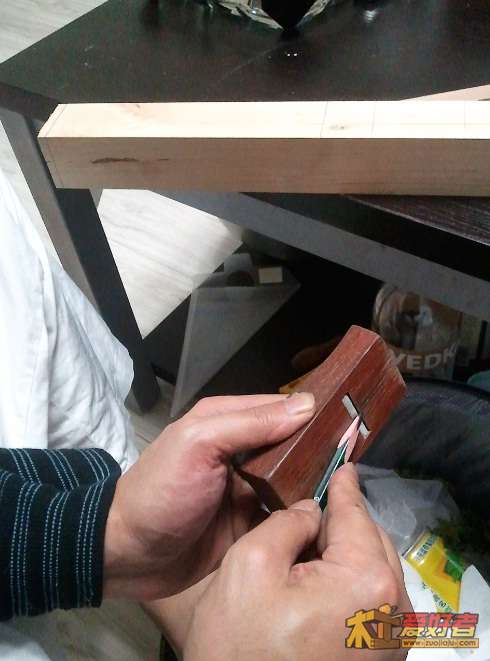

你们懂的,刨子削铅笔,又快又好

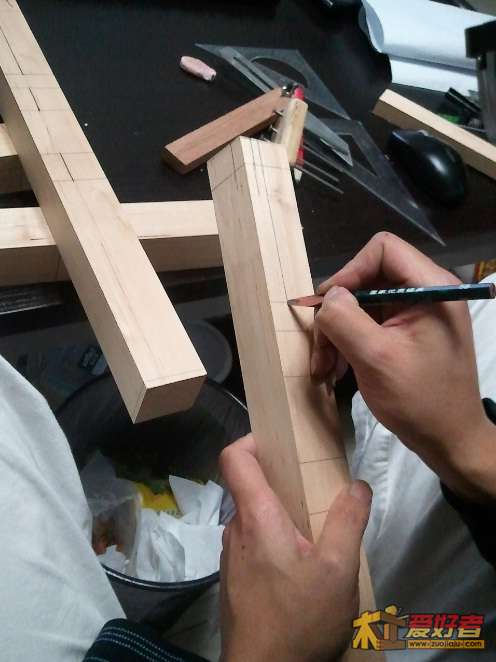

用铅笔沿勒出的单线描一遍,后面加工时看的更清楚

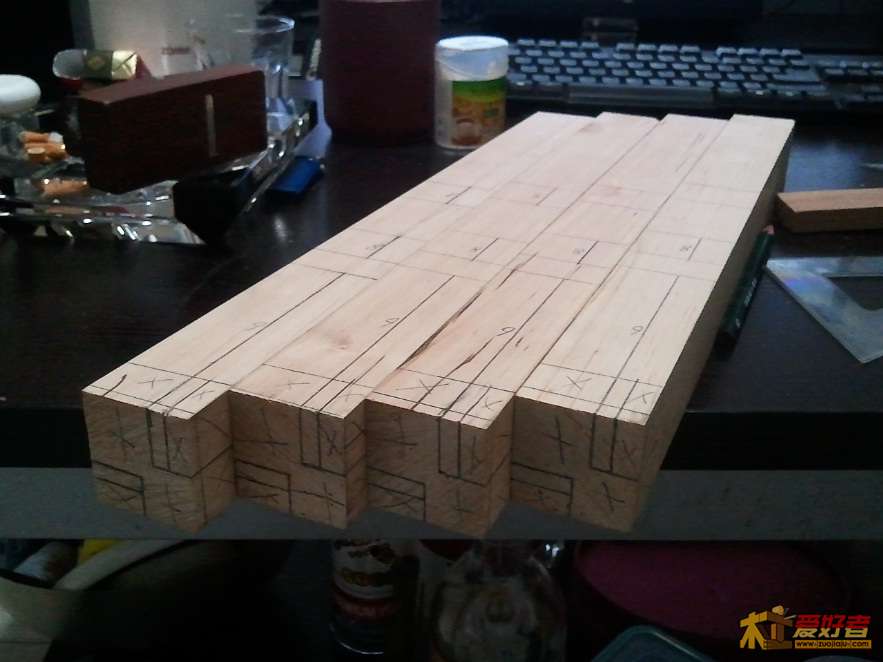

腿画完了

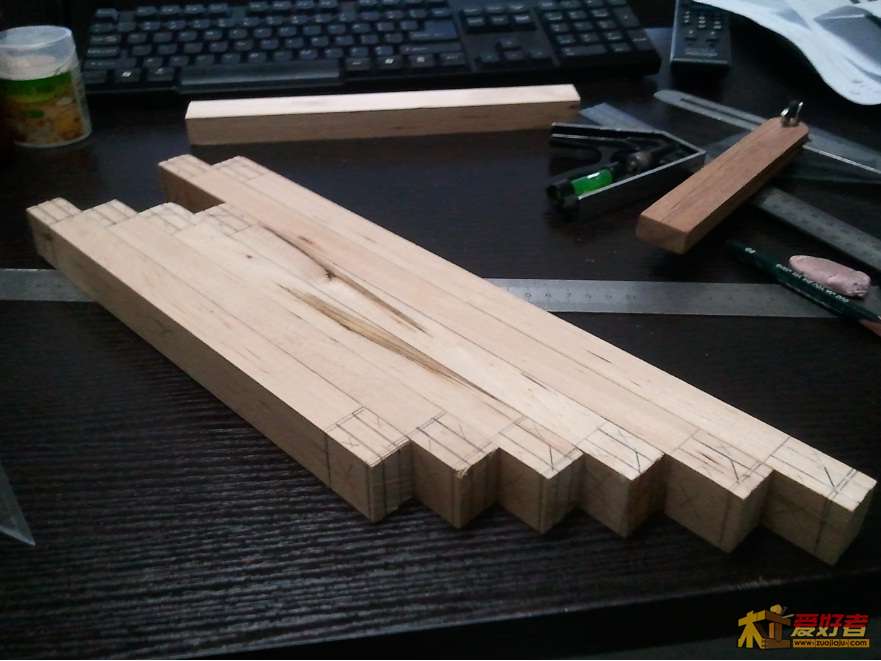

6根枨子,3种尺寸,2个形状

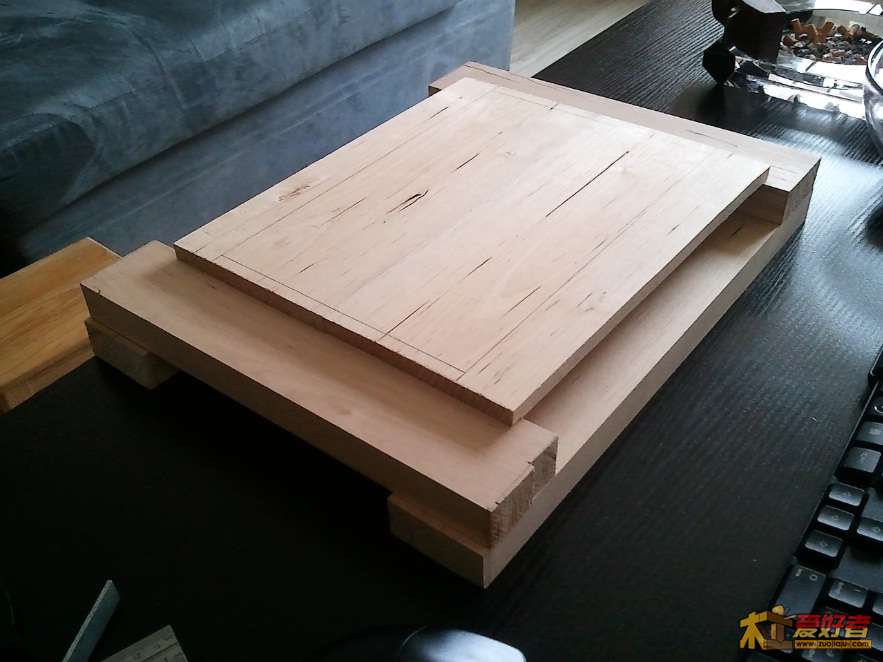

准备画边抹了

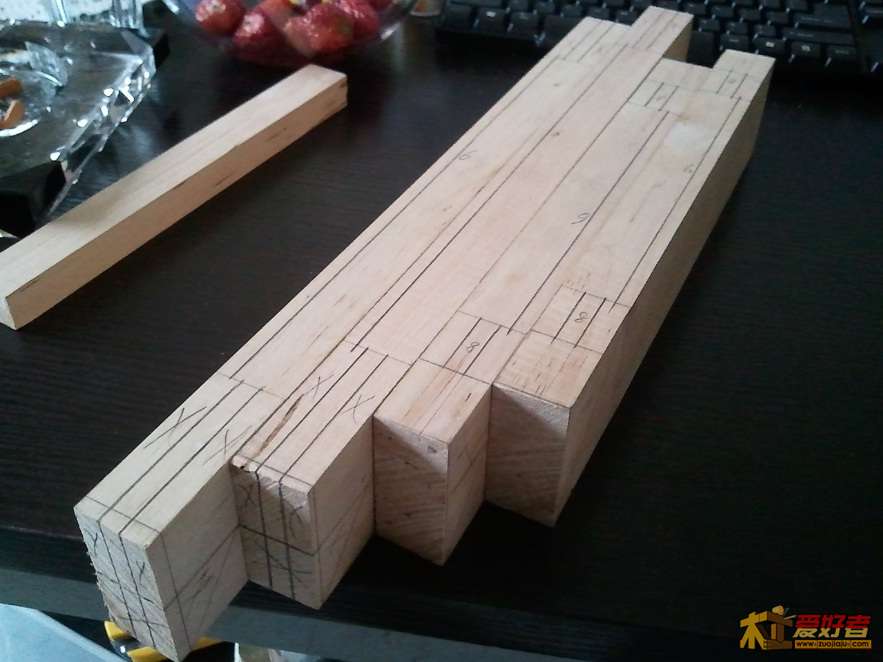

边抹画完,旁边非常孤独的那根是穿带料

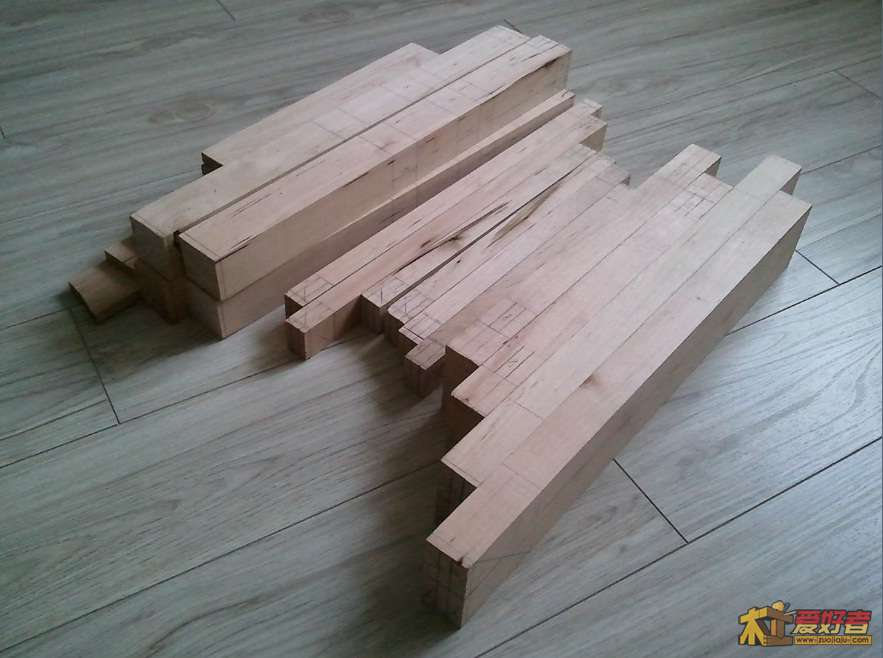

已画好的一堆

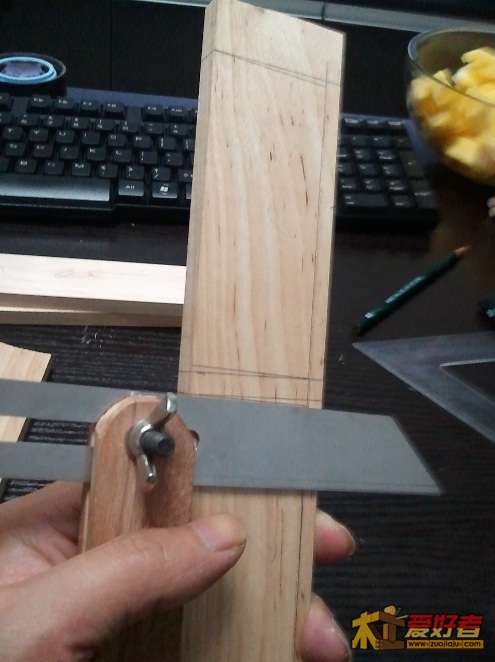

画牙板和牙头-换水果了同志们,今天吃菠萝

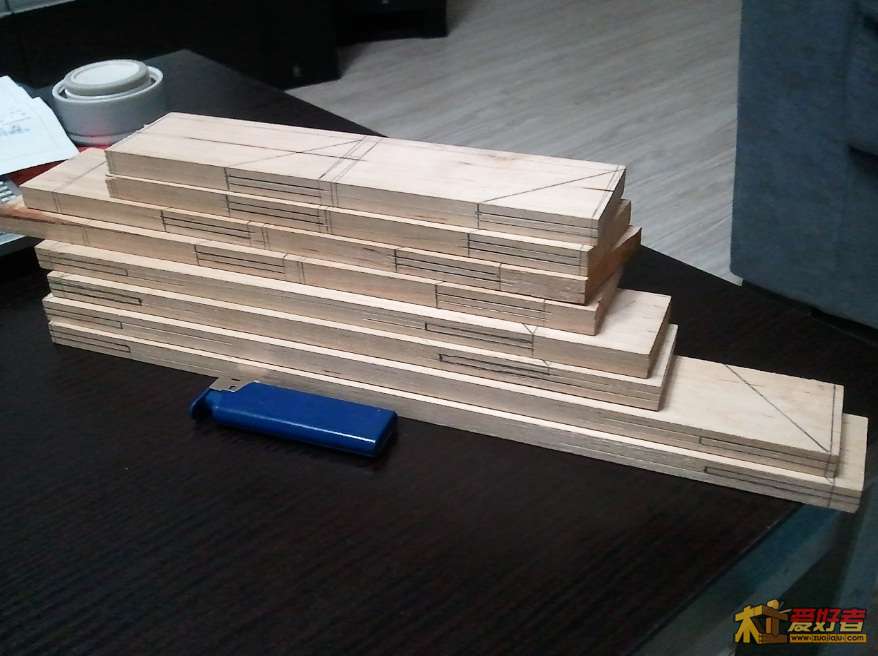

牙头8个,四左四右;牙板4条,两短两长.先画出外廓形状

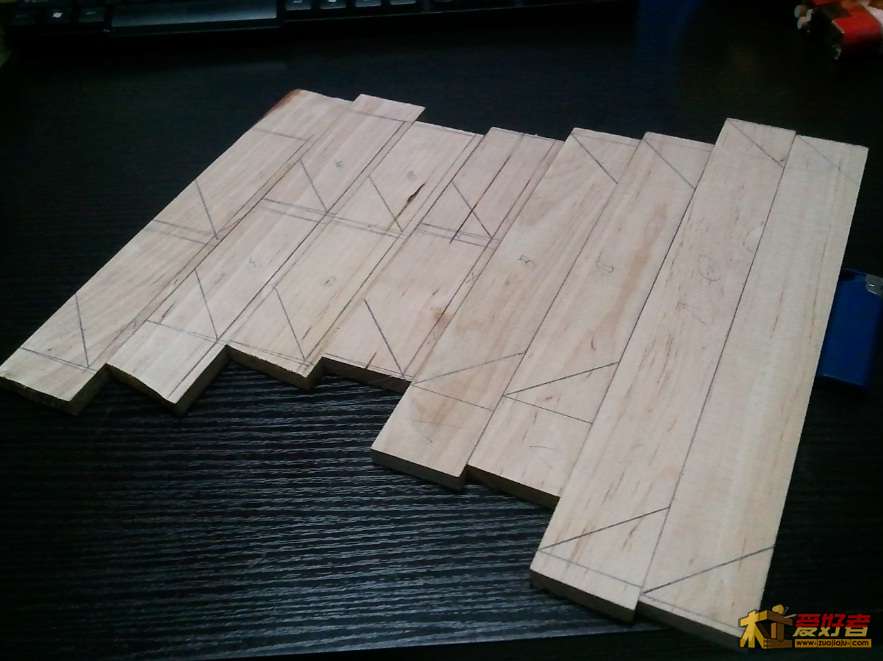

事实证明牙子(有时也叫券口)是耗时最多的部分,尺寸小,花样多,很费事
后面的事实会证明制作更费事

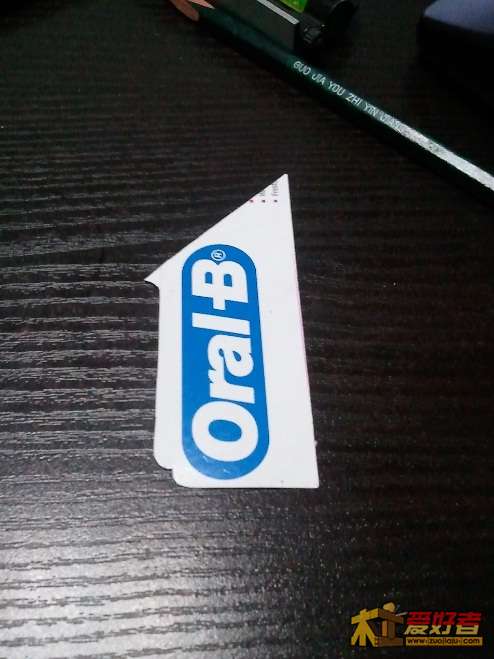

你们懂得,用牙膏壳剪个样板

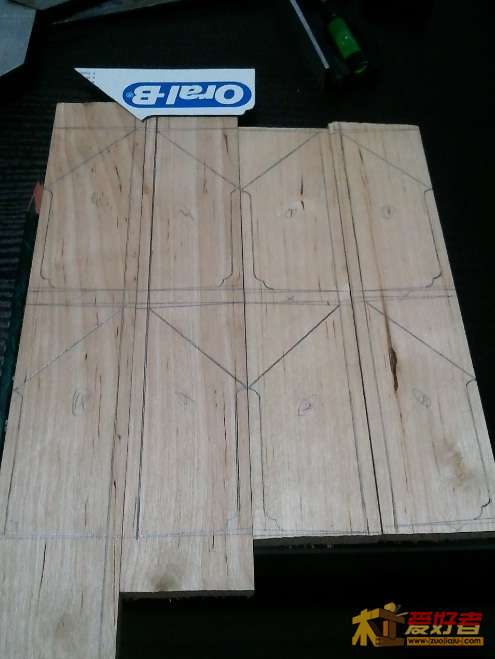

依葫芦画瓢
至此画线全部完成,共用了2天的业余时间,很慢,大家见笑了.
四.制作
制作过程值得一提的是用到了一个简单的辅助工具,一块有斜度的垫木.再就是和以前一样,还是缺一些工具,替代品,将就着做的很多,凿子代替槽刨,单线代替裁口,平底刨代替外圆刨等等.老朋友还可以又见到"椅子工作台",没有条件创造条件也要上,呵呵.
下面过程

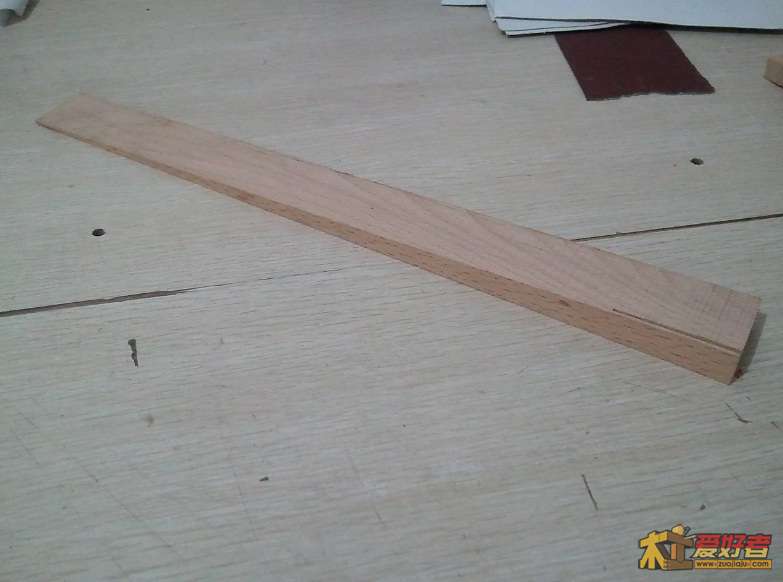

准备开搞.先看这个简单的治具,根据需要的斜度裁出的垫木

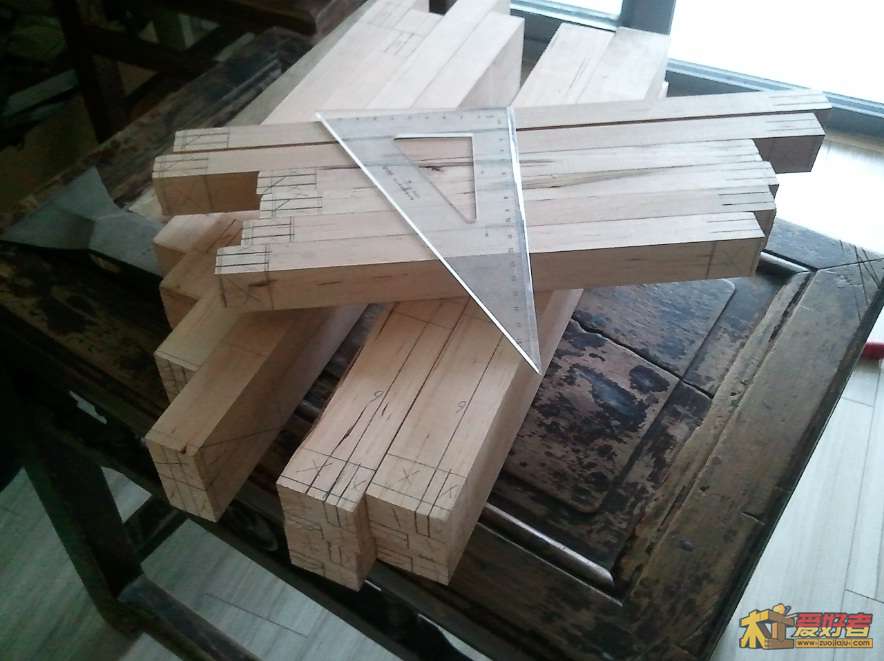

动手前再最后验证核对一遍,还是谨慎小心的好,就像云卷云舒说的那样"对自己的工作要保持敬畏之心",呵呵

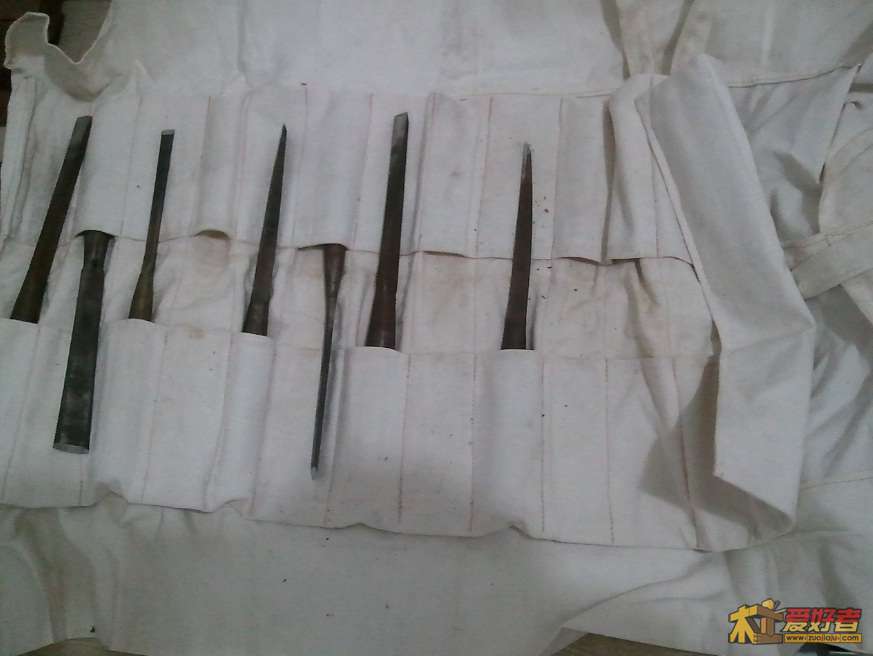

插播一下偶的凿子包

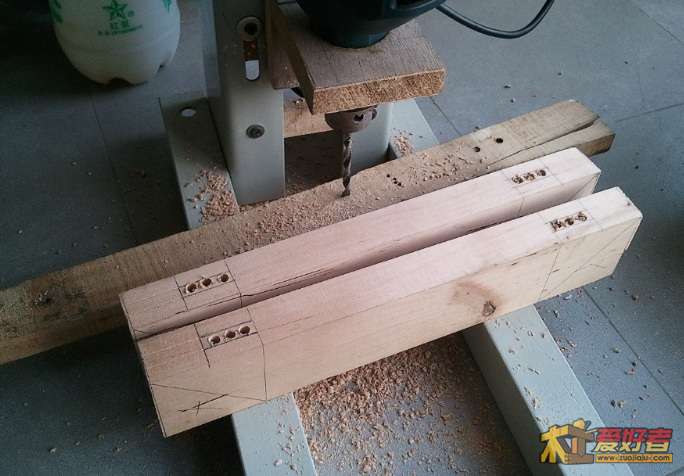

从抹头开始,6公分的通孔,既深且短,先上钻,减少敲击量-钻架还是去年做的,那时候活很糙,但热情却远非当下可比
自制工具 之 学习制作钻架,手钻改台钻

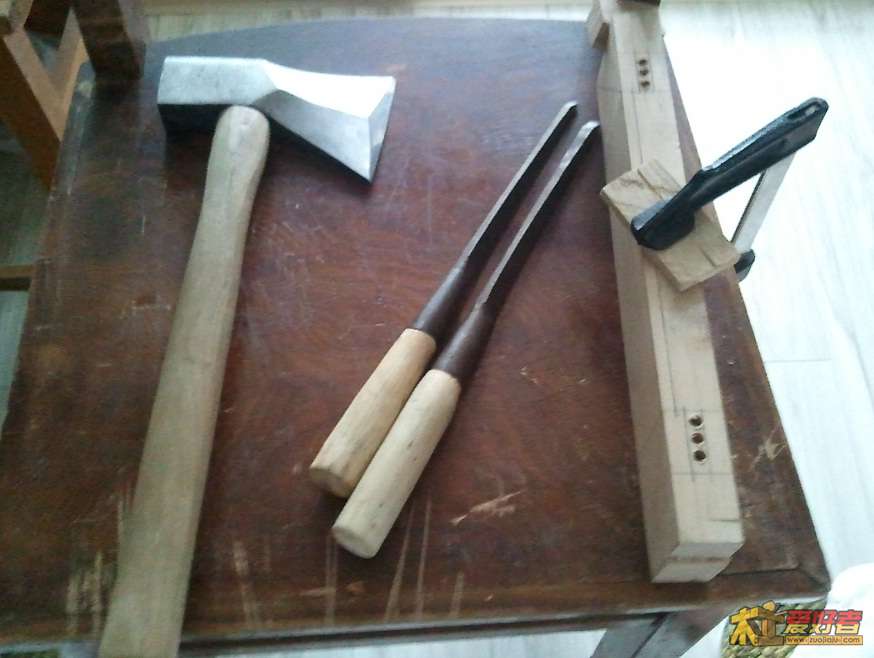

对不起茶香人生木友,老爷子在我第2个作业里建议加督促了几回让搞个木工桌,可我到现在还是在混椅子,汗颜

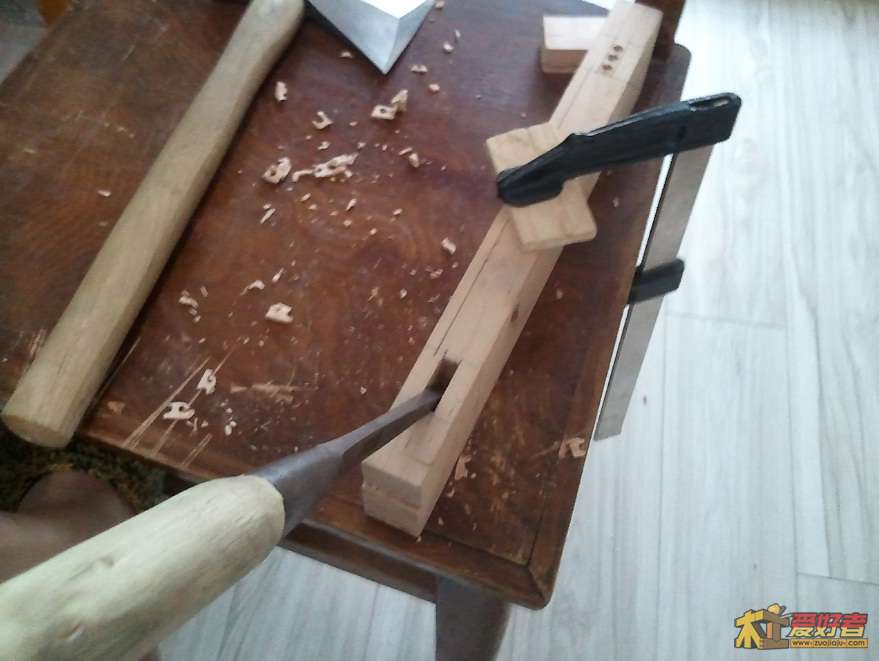

第1个,标准做法,离线下凿

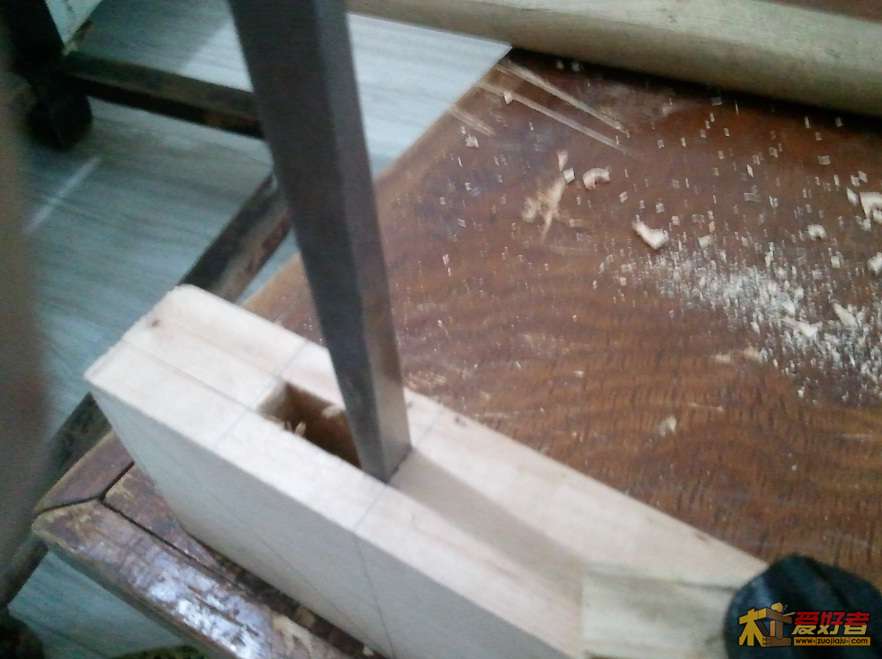

最后再凿出孔壁

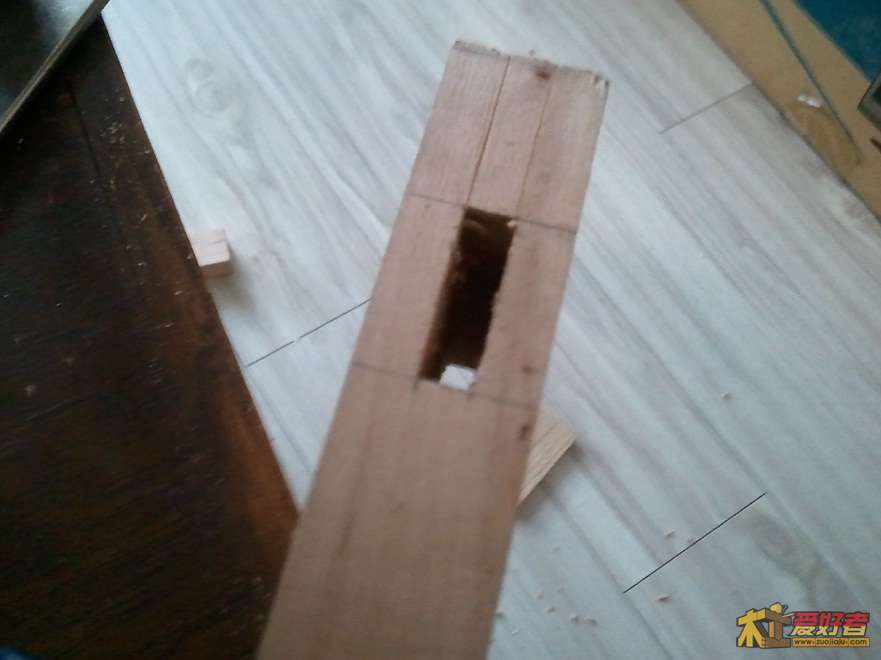

好了一个

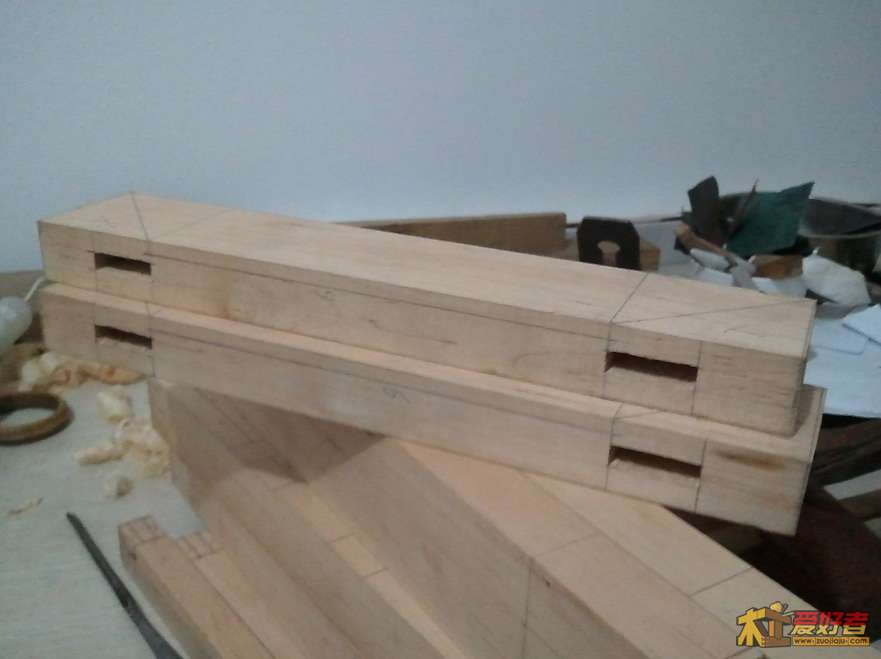

一共4个通孔

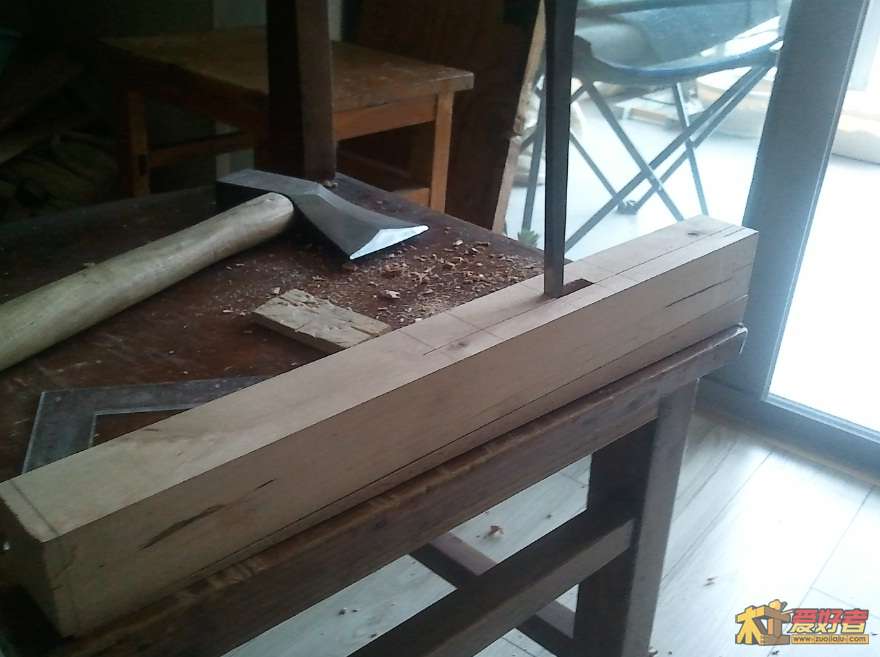

恩,这张没有夹子,明显是摆拍,主角是刚刚出现过的垫木-腿料垫出高低,垂直下凿,结果就是和垫木角度一致的斜卯

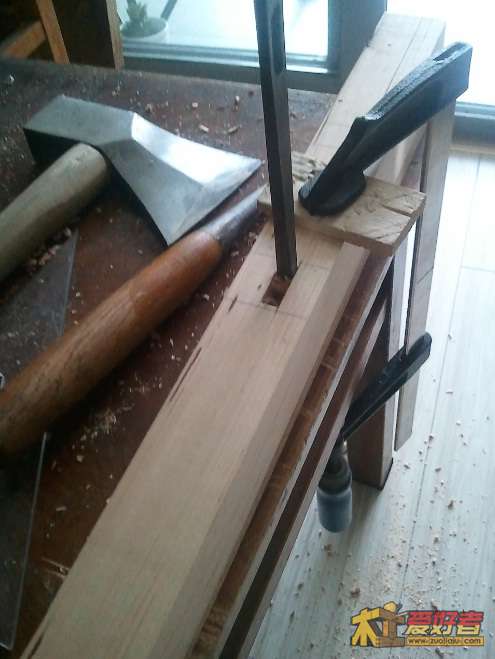

翻90度,仍然放在垫木上,凿相邻的另一面

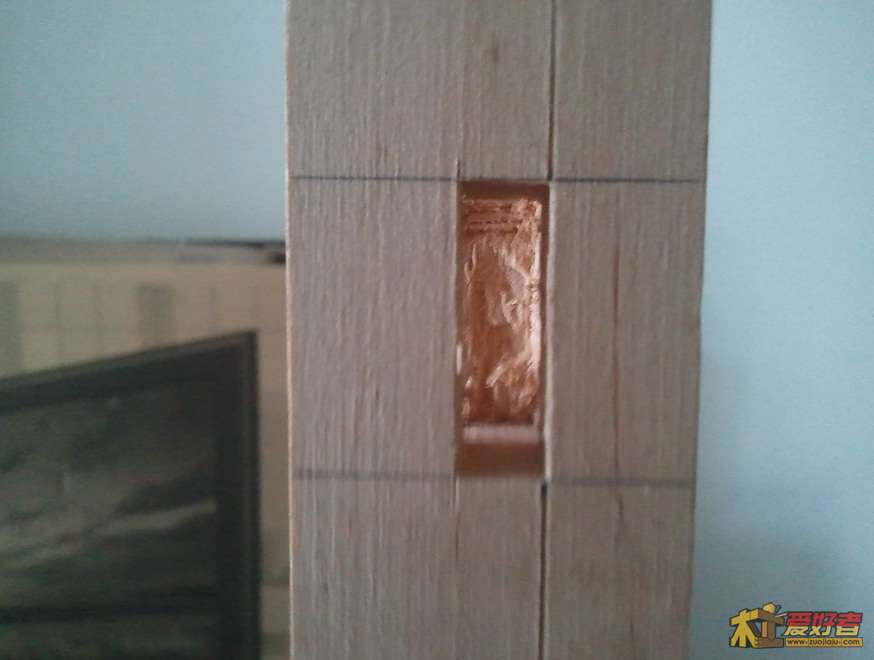

相邻两卯拐角相通,在此交圈的长短枨两榫同长,尽端格角相抵

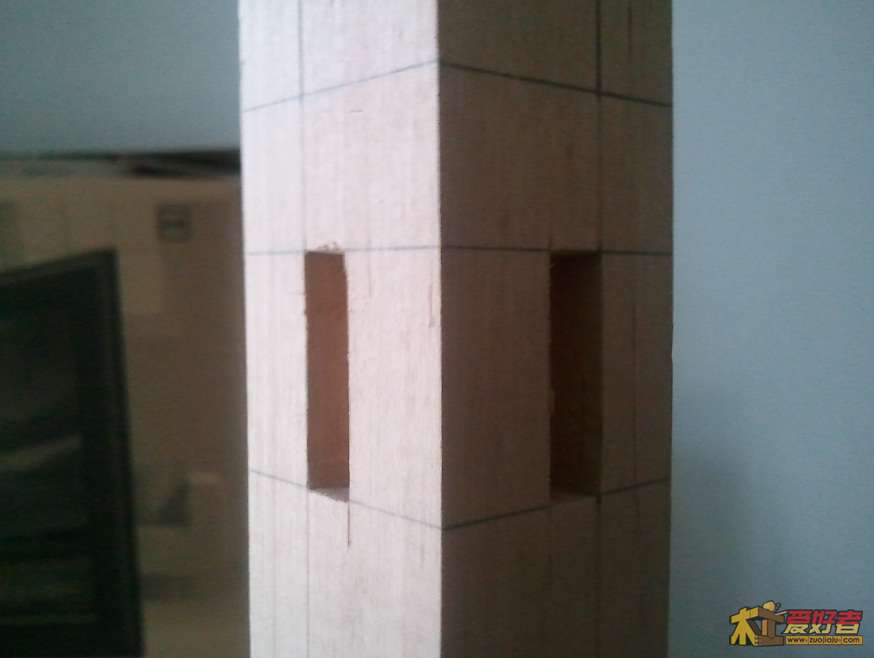

这张更直观,按'研究'一书说来,两榫交圈相会的形式有很多种,有丁字形的,还有大进小出,但多多少少都要有透榫.若要断面木纹不露,此种做法最为可靠

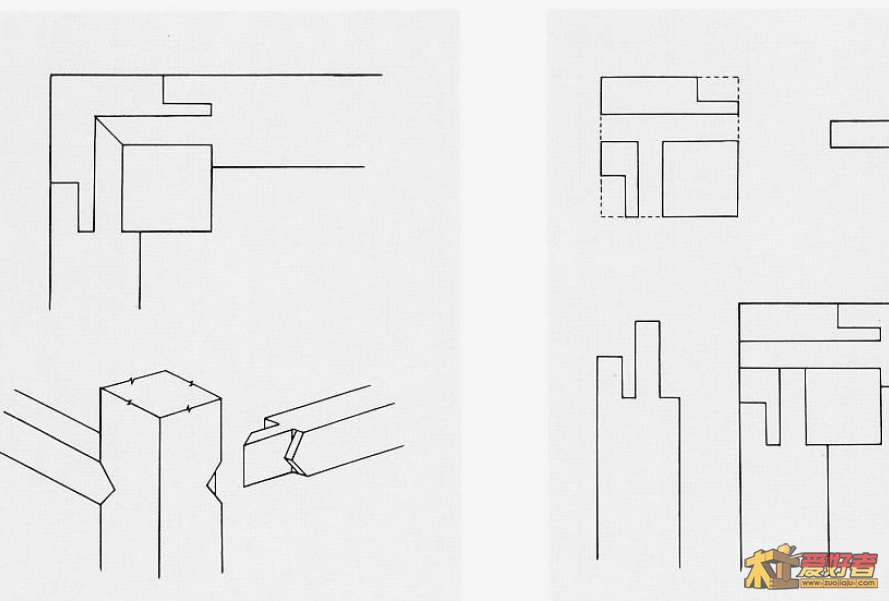

《研究》上的两榫交会结构，左侧为格角，右侧为丁字

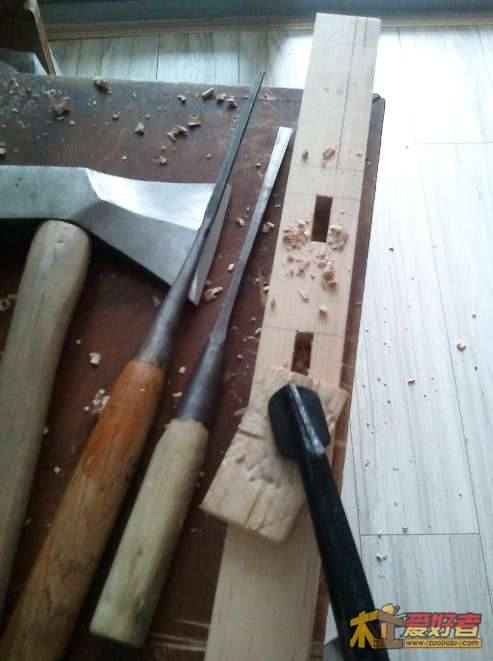

对应成品侧面两枨,其中一面有上下两个榫眼

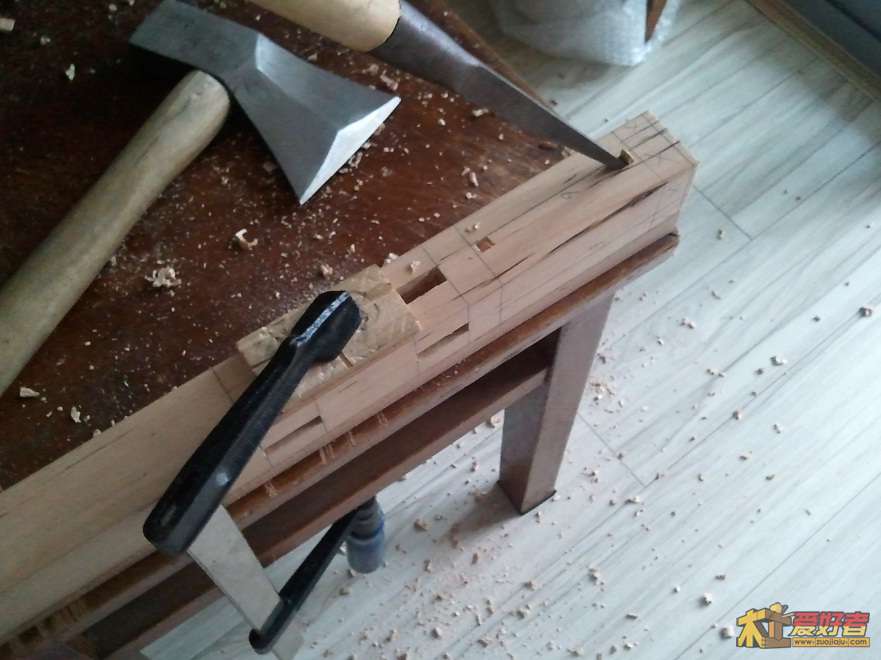

你们懂的,照旧凿子剔槽--不是两面出头的通槽,槽刨也没用,只有凿子上

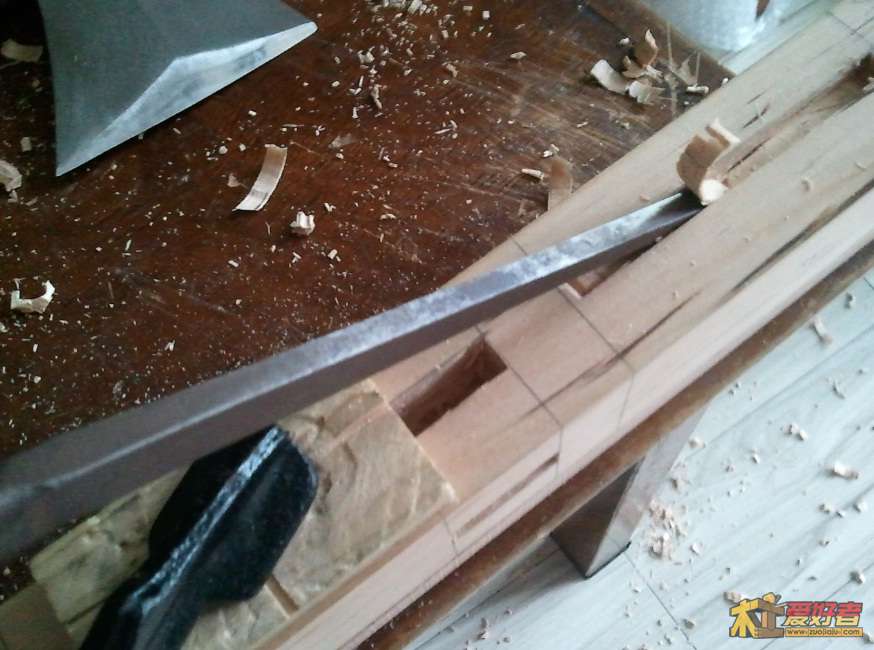

第2次作业那个槽也是凿子开的

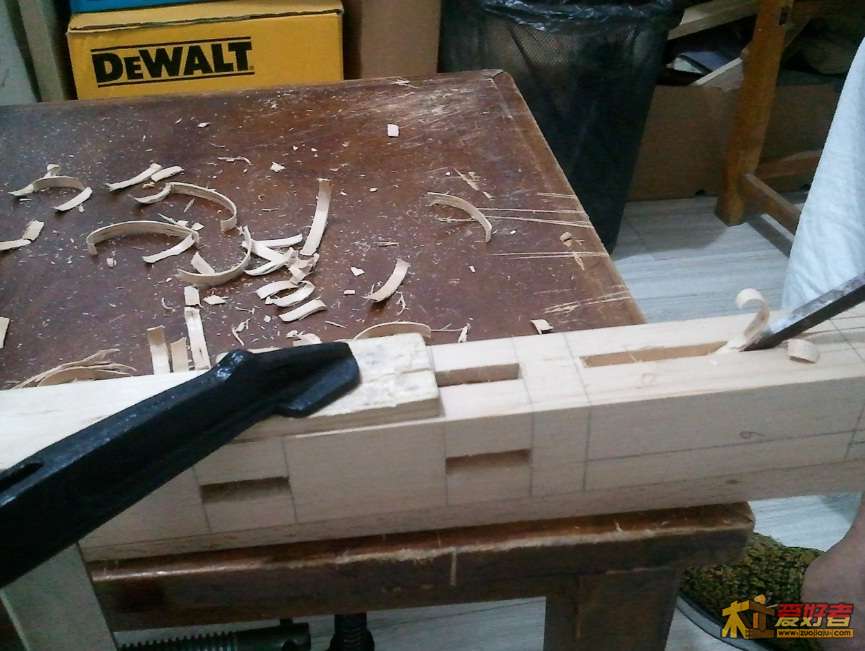

这次剔槽时,突然醒悟上次那样开槽是不对的,不应该从前凿到后--应该只凿个开头,剩下来的'剔',实际上原理和槽刨一样,甚至效率更高些

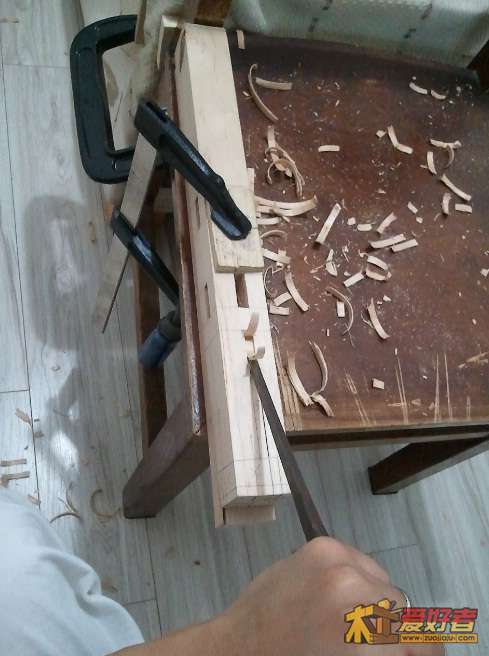

既然是剔,就也存在顺茬呛茬的问题

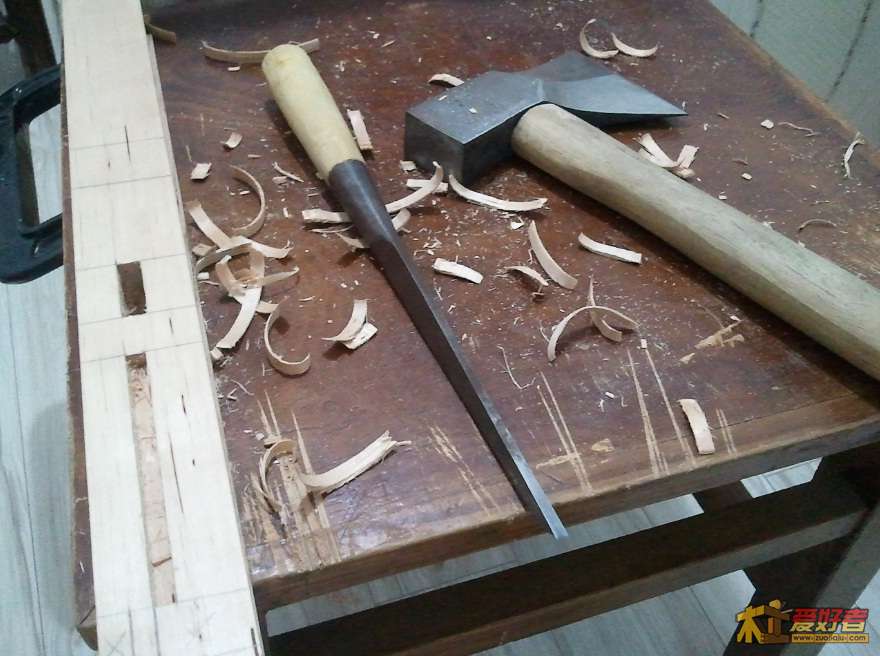

完成一个槽

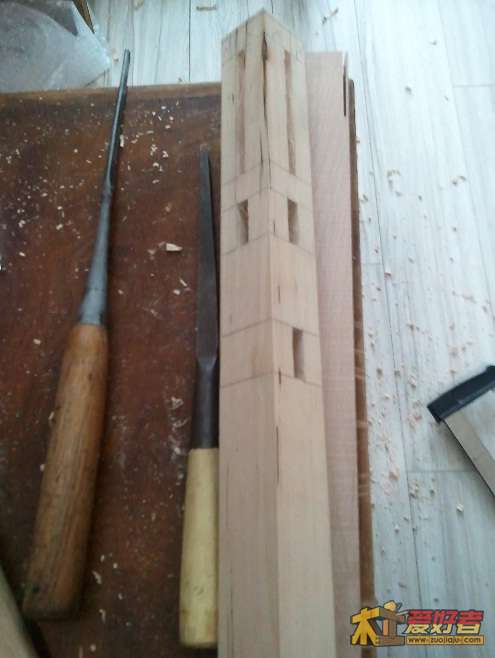

一根腿的卯和槽都完成了

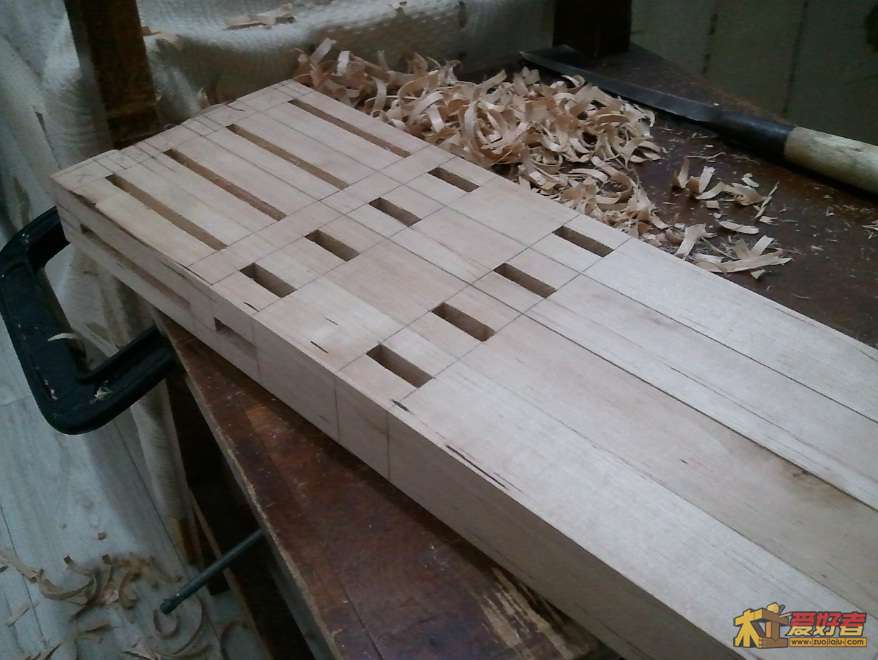

一而再,再而三,三而四

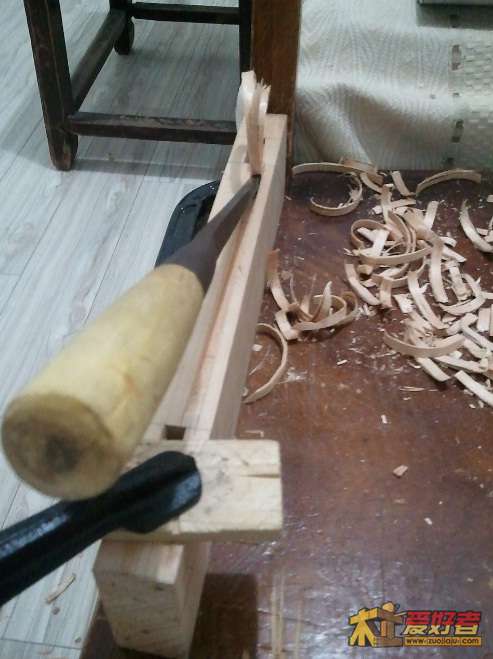

剔抹头上的槽

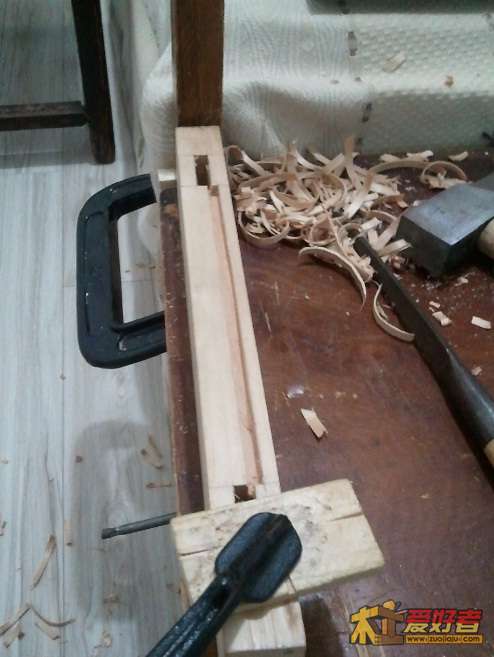

完成

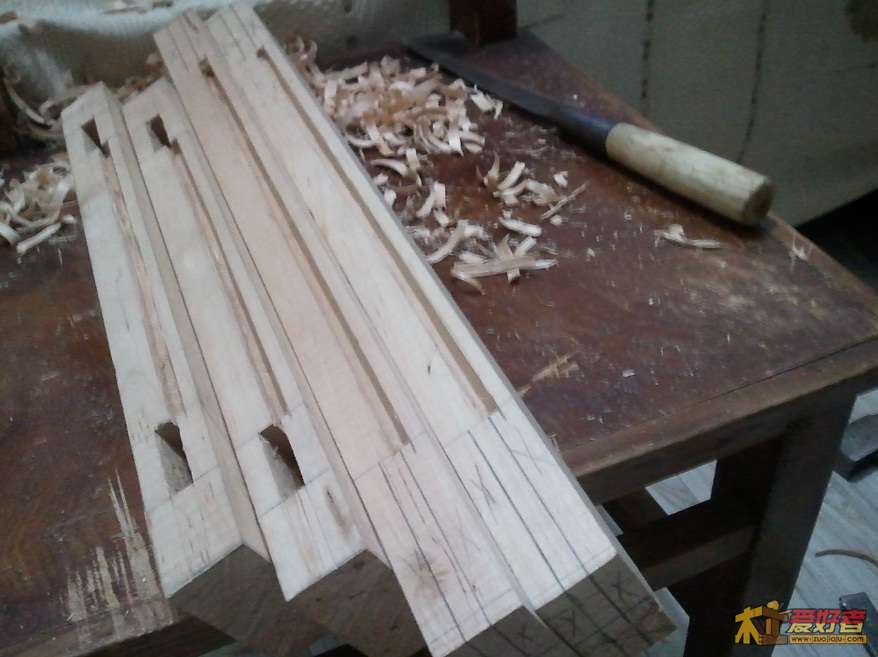

大边也一起剔好

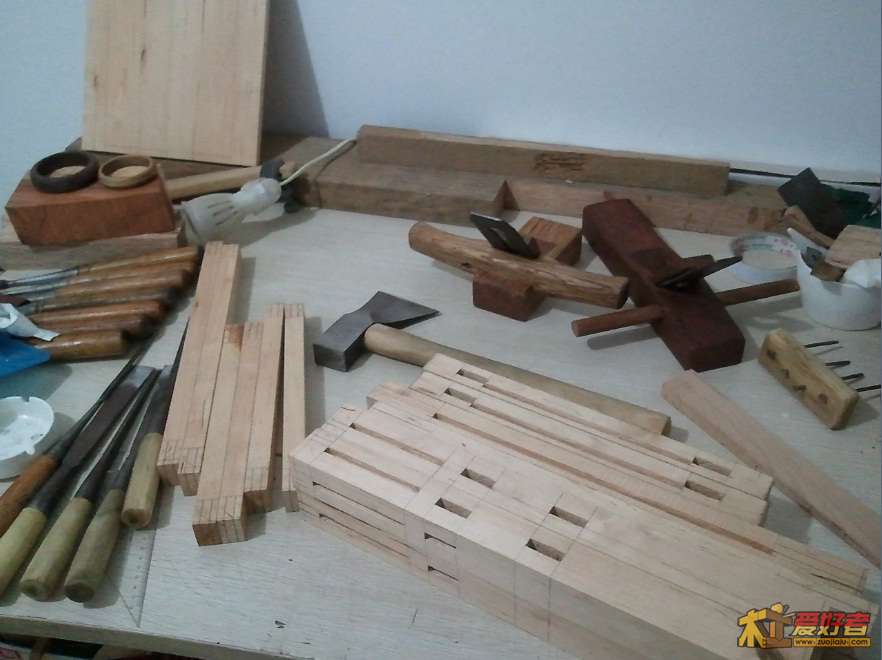

凿子的工作告一段落,大家合个影
这张图可以看到一些工具,斧子,凿子,才买的一套圆铲,自己做的净刨,勒子,远处是两个半成品的镯子,镯子下面那块料是巴花,最远处的板是柞木刨子料
自制工具 之 晒自制工具之柞木长刨.净刨------并附烫蜡过程

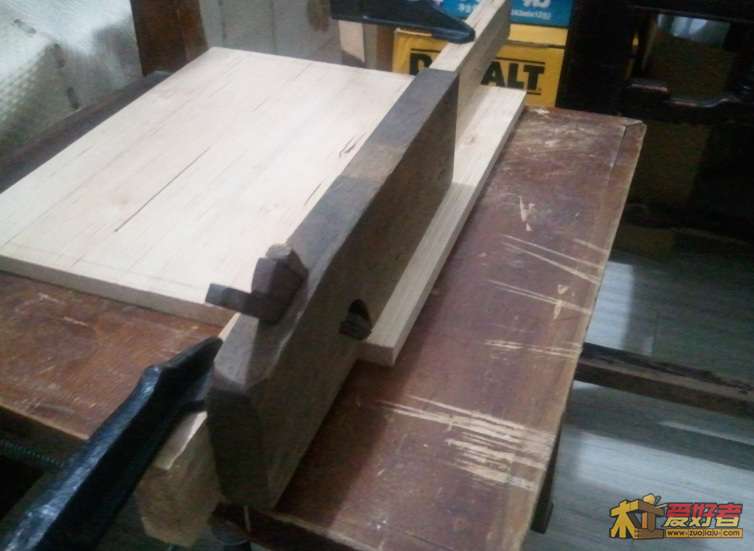

准备裁心板的口,依旧没有裁口刨,用单线+简易靠山

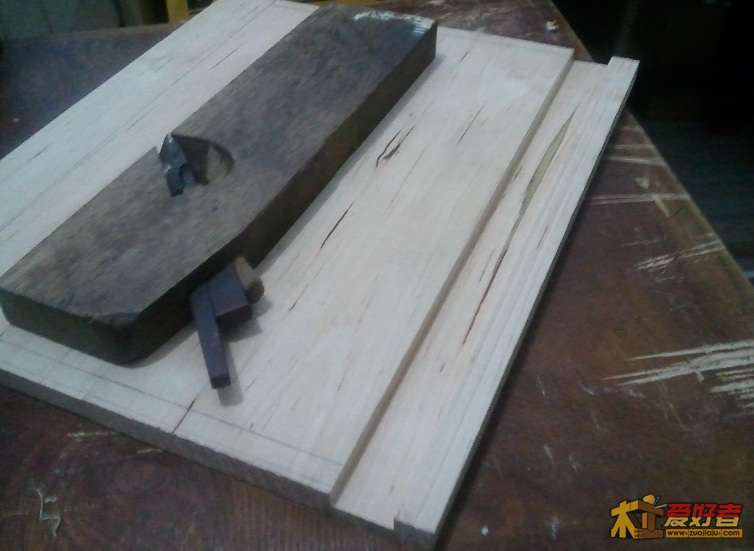

切出了一个和刨身等宽的槽,还是很整齐的,后来想想有点呆,完全可以先用锯下掉一条,那样会省劲不少

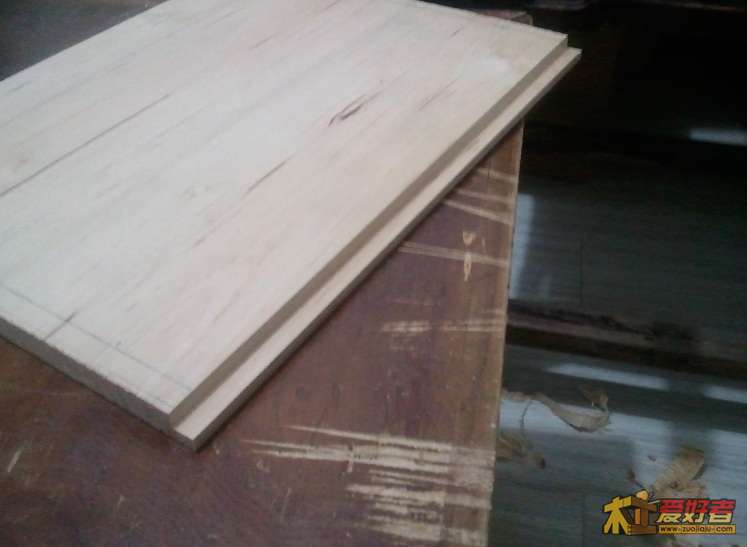

第一条裁好的边

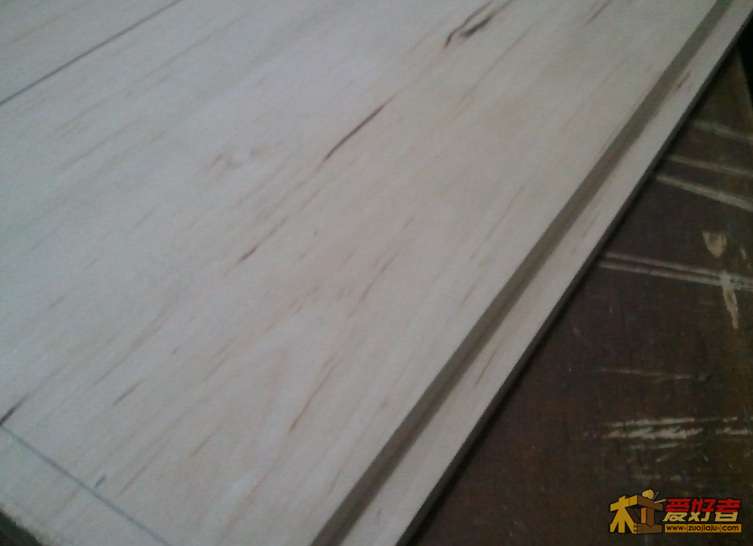

边的细部

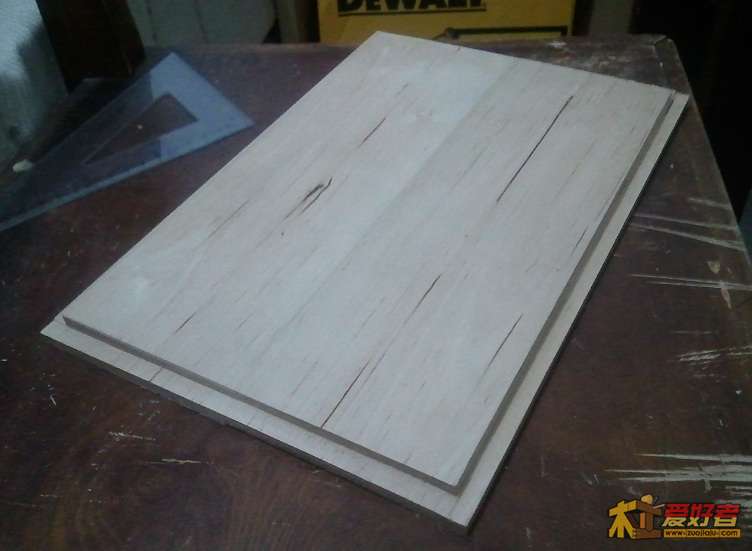

4边全部裁出

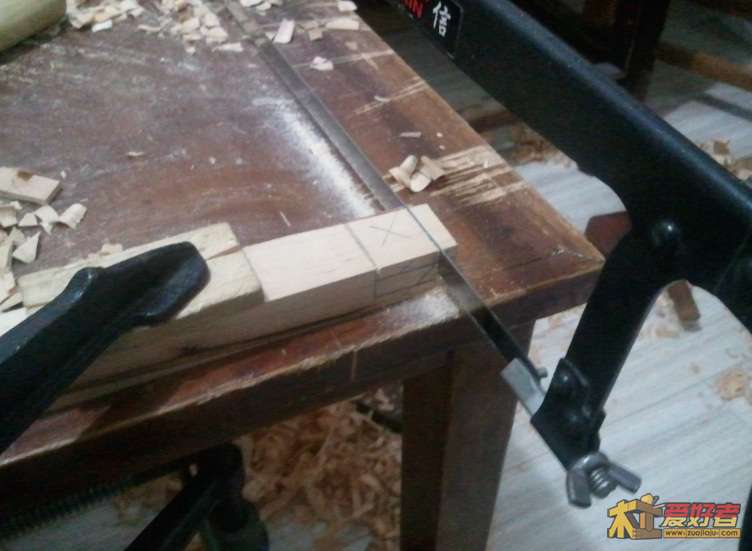

开始锯榫,从枨料开始,截去多余的部分

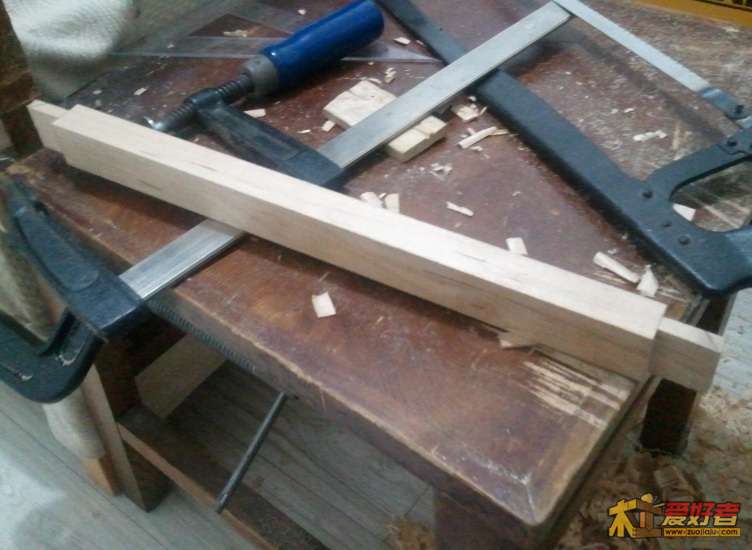

第一根长枨,注意榫头顶端还未切出,切出后和相邻的短枨在卯内交圈,尽端格角相抵

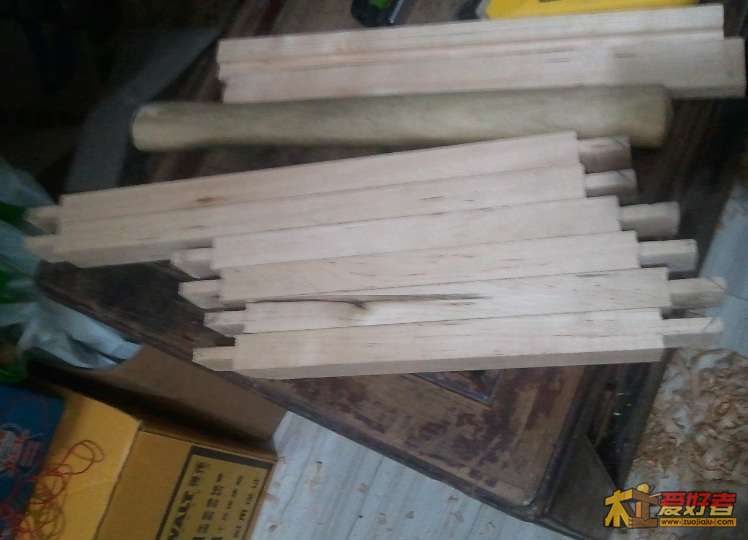

6根枨

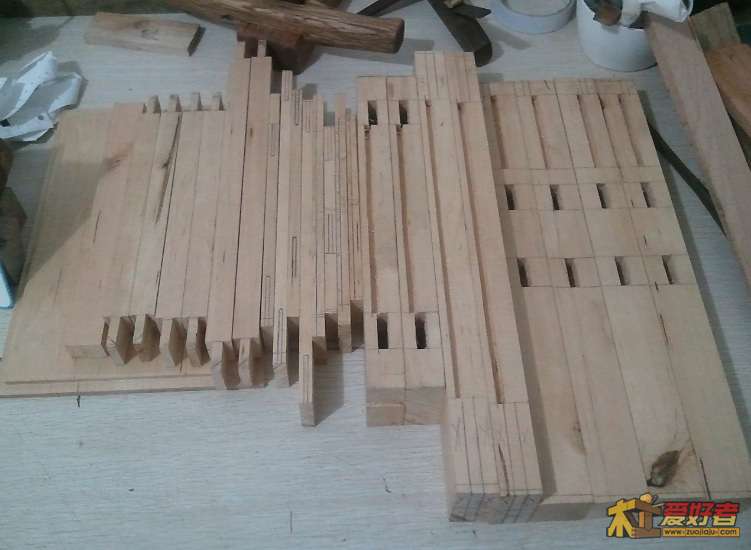

再次合影

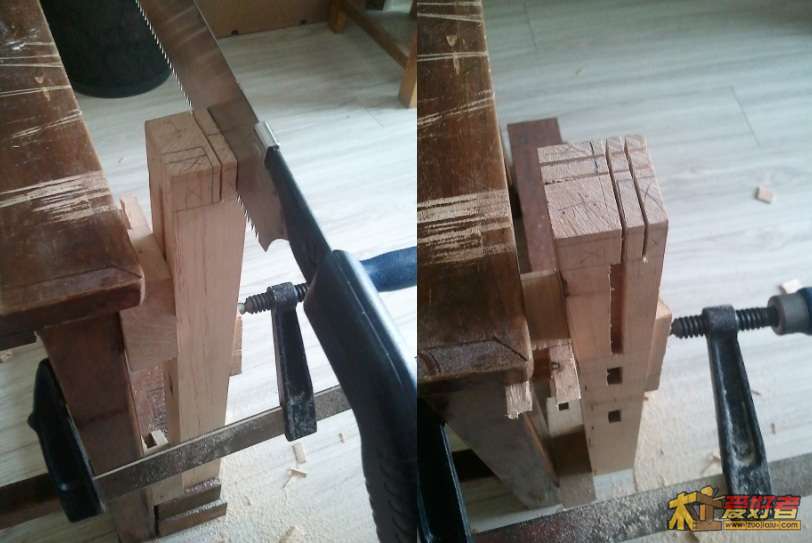

你们懂的,三倍速写个井字,后面用凿子凿去不要的部分,一个人连做带拍,忘记照了

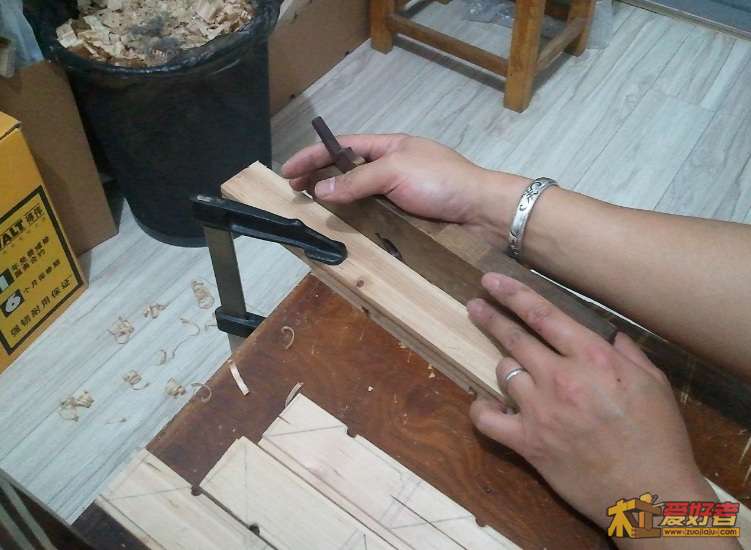

裁牙头的口

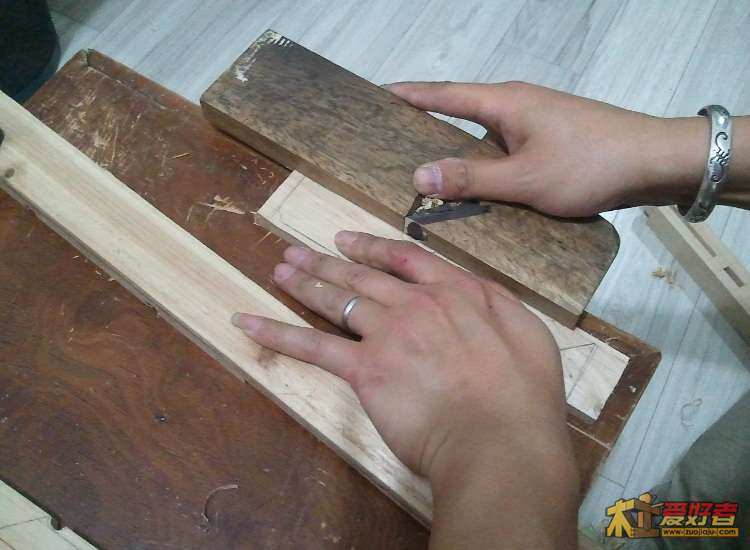

侧过来杀肩

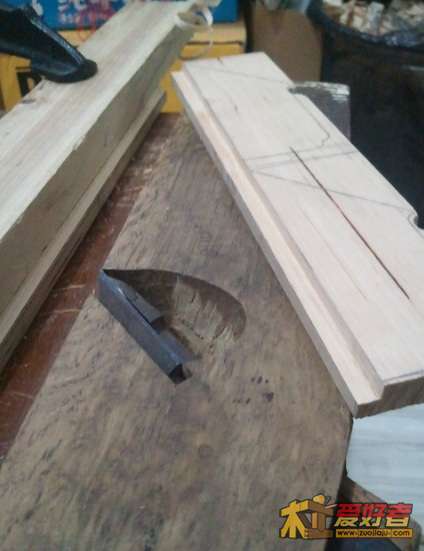

裁好2只,这时可以锯截了,一分为二,准备出形状

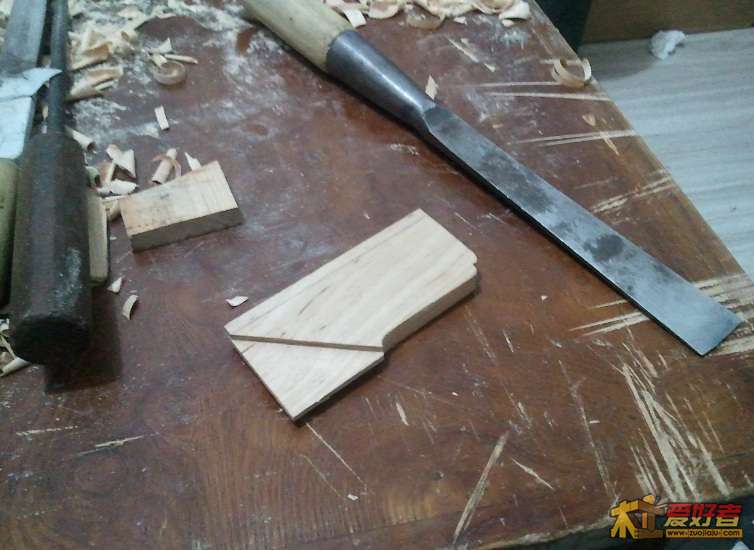

牙条角用合掌式榫合,牙头出榫舌,等比缩出的尺寸,再加上材料的限制,做出的牙子厚度不到1公分,具体到榫舌榫肩上只得3毫米了,实在没有信心下锯,所以用平铲铲出.锯子还得练.

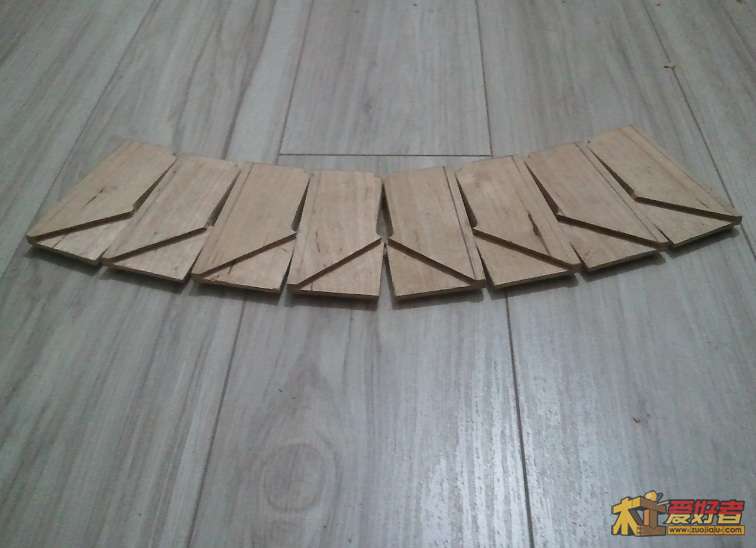

做好的牙头共8个

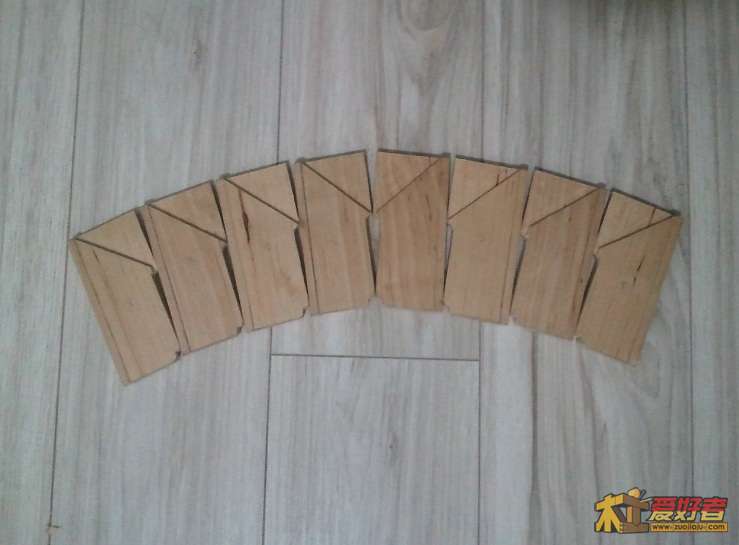

我承认我失误了,有少数牙头的弯角处意外受损,崩了,最主要的原因,是在用勒子时走过线了,本身料又薄,只得3毫米,勒子吃掉了一半,使得弯角处结构脆弱,并且直接导致了后面不能起牙板的线,只能素板了,对此我很沮丧

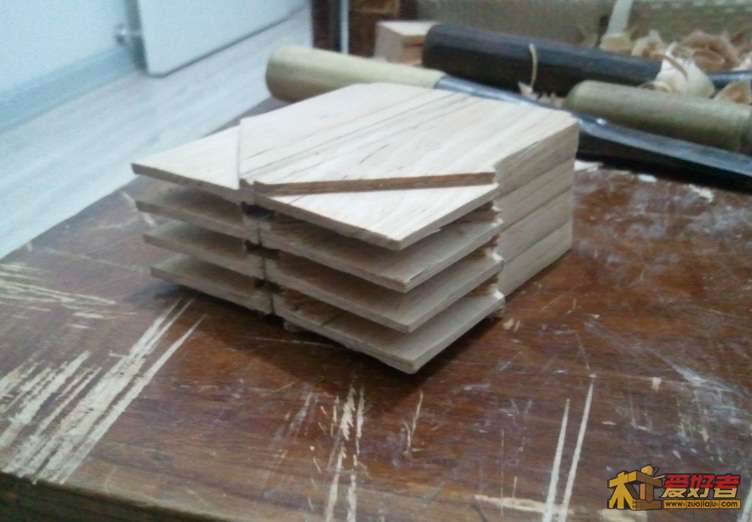

看看侧面

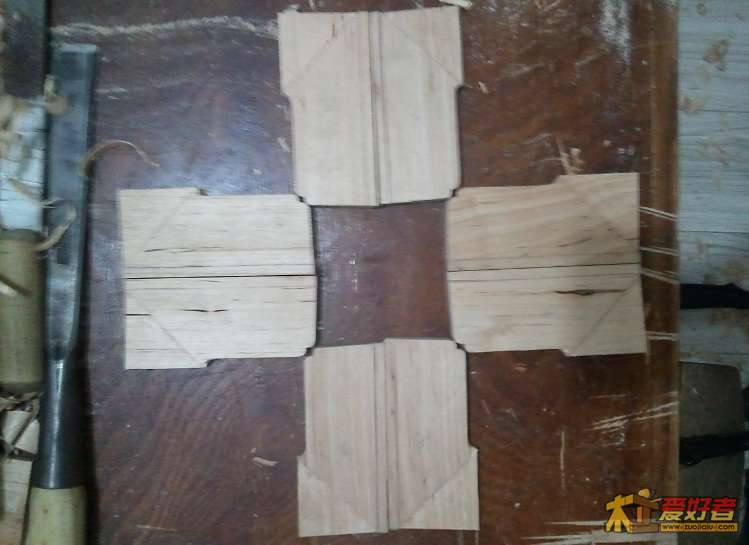

共计4对

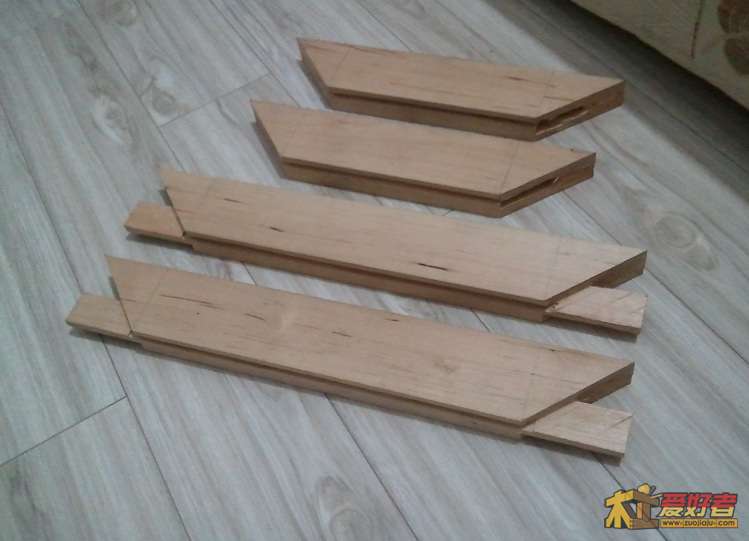

锯出边抹的外形

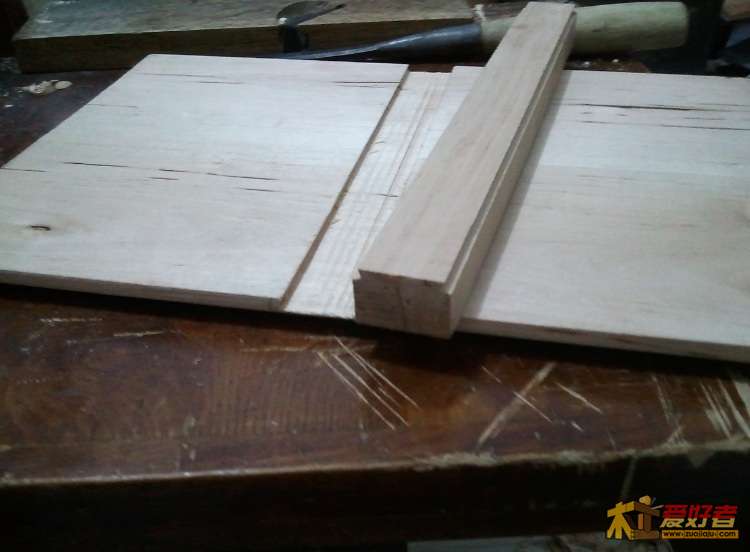

这次的穿带坚决不偷懒了,做出燕尾

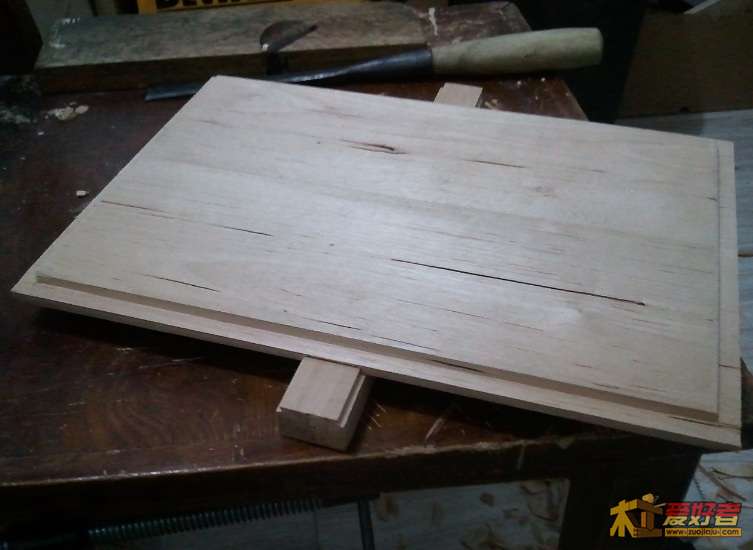

斧头把穿带打进燕尾槽,大小头,非常紧,后来因为别的工序打出来反复2次,仍然很紧

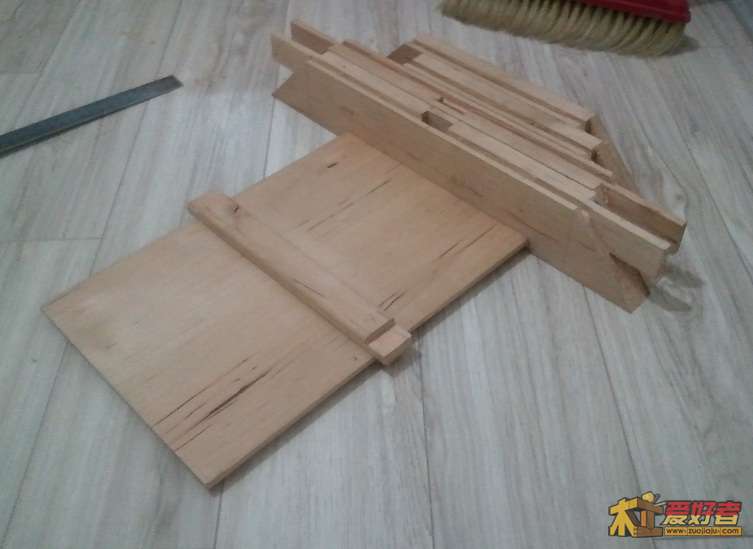

穿带先简单修出形,不然攒好边抹后就无法下手了,穿带对应大边上的卯是在深夜搞的,根本不能敲击,纯粹用手顶出来的

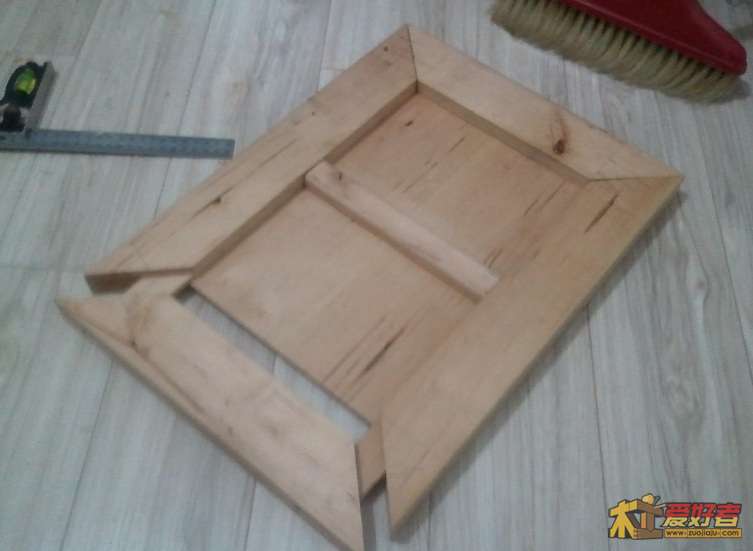

你们懂的,攒边打槽装板

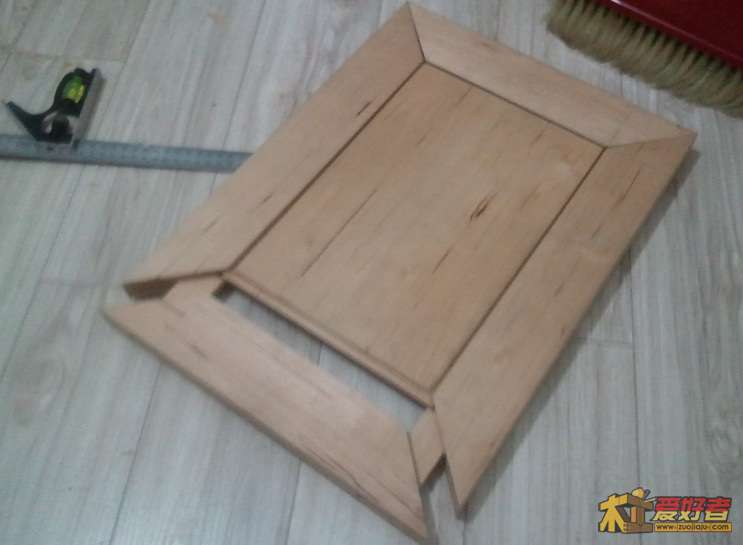

看下正面,留出伸缩缝,横纹方向留大点,纵向少留

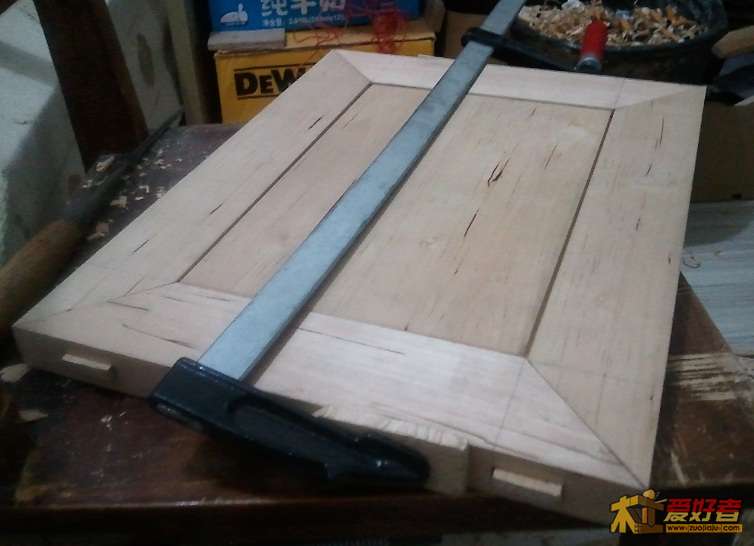

夹紧,准备打楔子,这次的榫卯做的比上次准确,配合紧密些,所以不破头,只用单楔

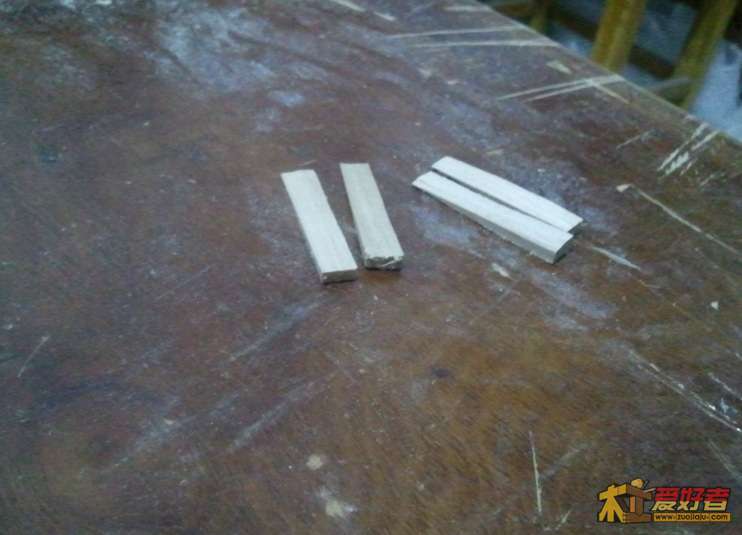

4个楔子,第2次作业里的楔子,方天戟批评说角度大了,说小点尖点的更好.看后觉得很有道理!我怎么就没有想到呢!这次按方兄说的,角度做小点

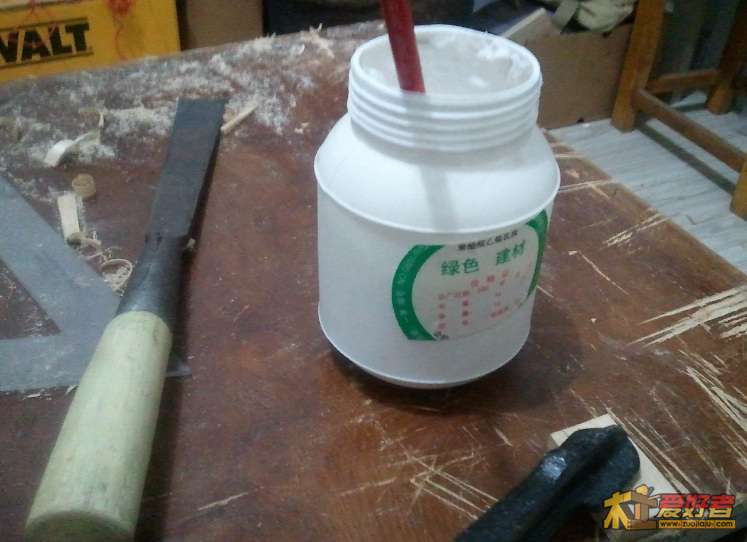

在楔子上抹点白胶,再敲进去.这是在小区门口建材店买的,不知名品牌5元.其实还是过去用的鳔好,纯天然,主要是过程可逆,想拆时,热水一烫就下来了,这个就不行了

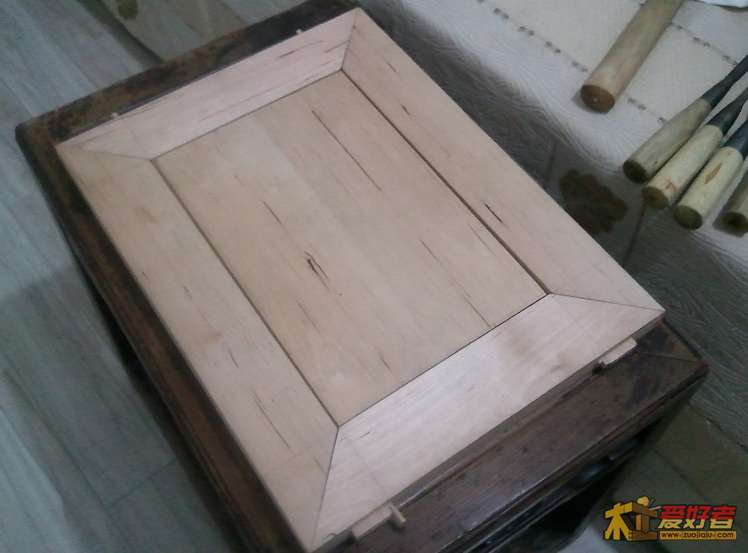

楔子打进去,夹子松开来

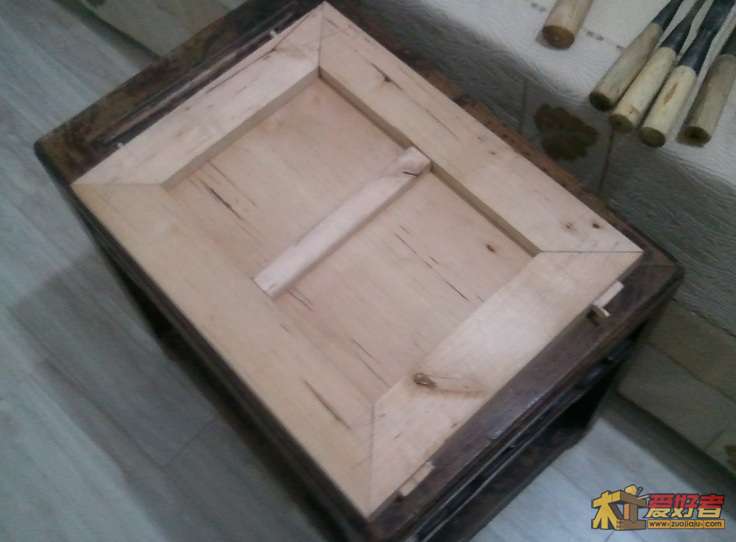

反面

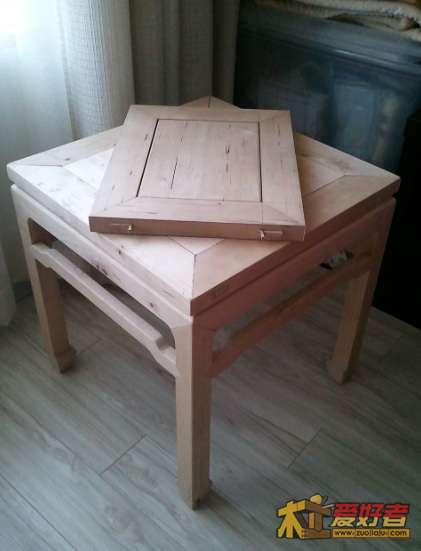

和罗锅枨方凳的合影

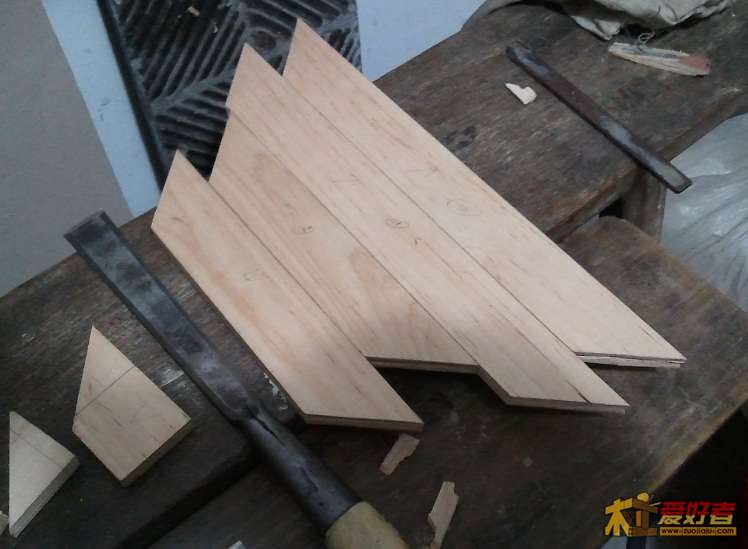

换场景了,这个场景在第2次作业里也出现过,是老家楼下的储藏室-锯出长短4块牙板的外形

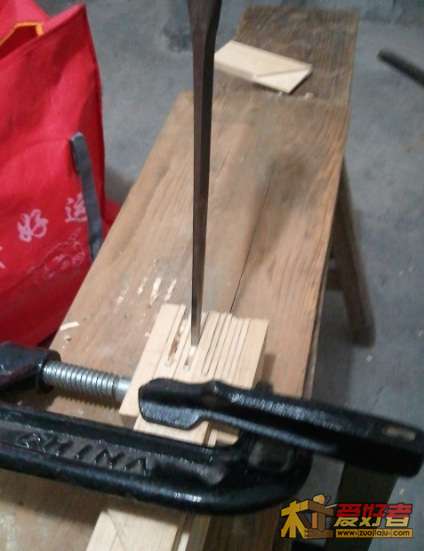

1分凿剔出合掌,料太薄了,只能夹起来弄,要不很容易就劈裂了

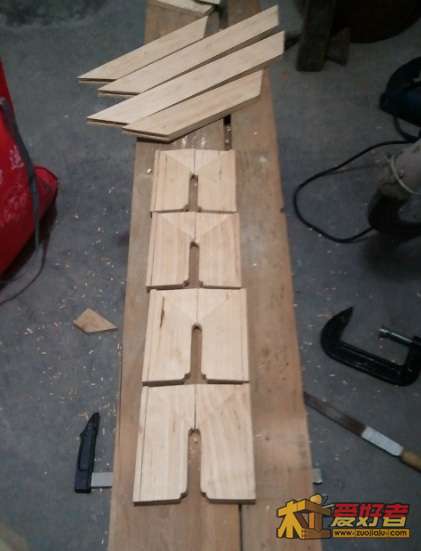

牙头拿出来摆好,准备拼合

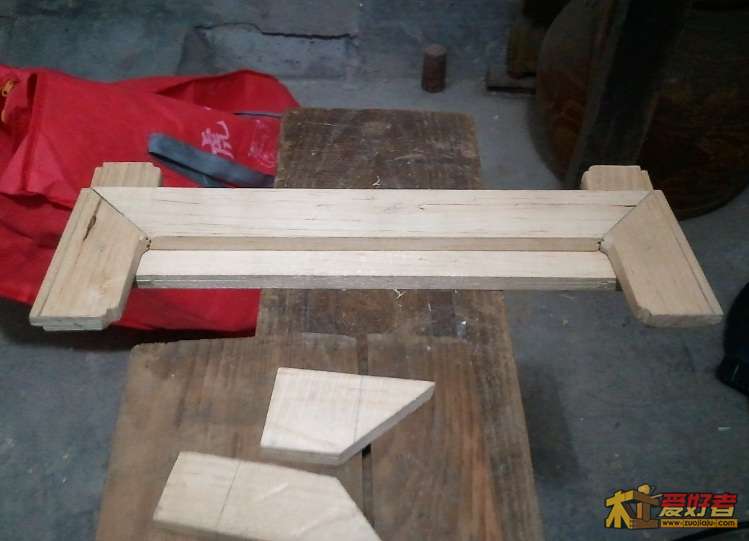

还未上胶,糙了点,大家将就着看

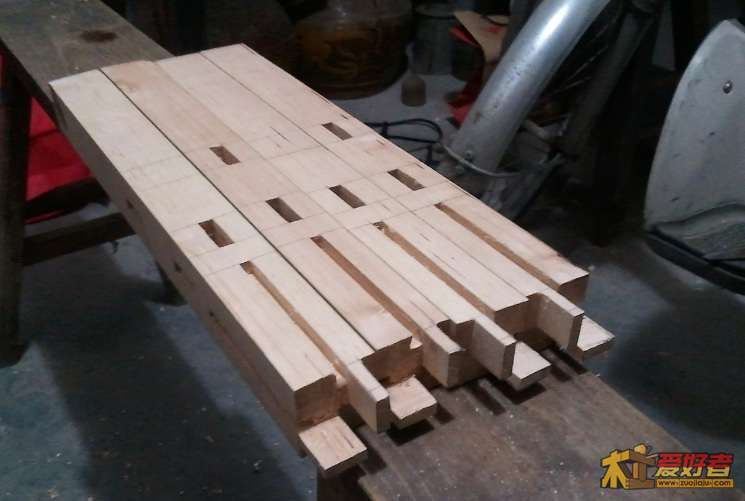

腿上面的榫头榫肩都已凿出,总共8个榫,应该4长4短,等上面子前锯截

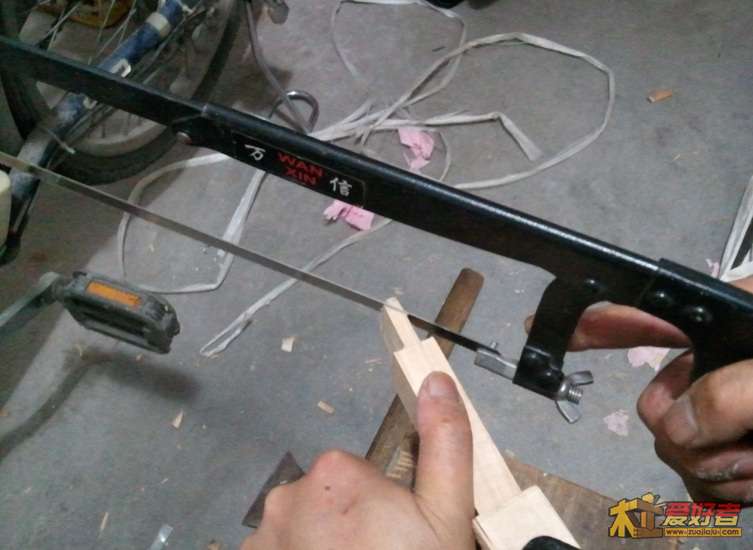

锯出榫头的格角

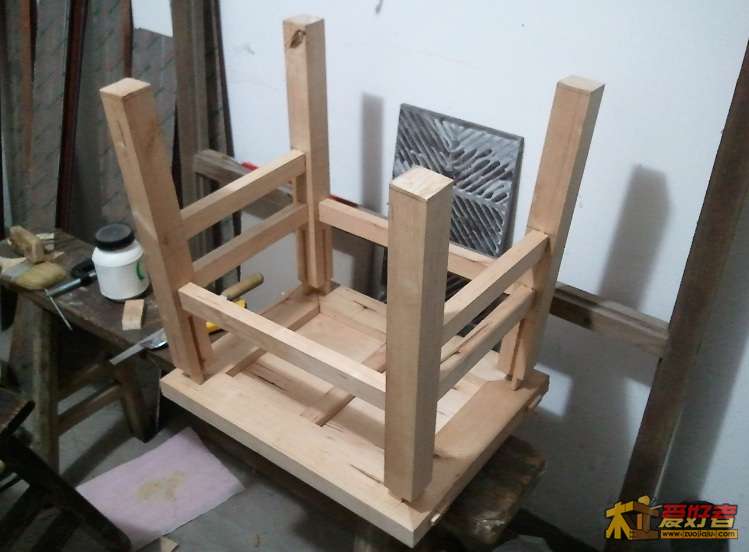

先装起来看下,不合适的地方趁还都是方材时调整,下面就要开始全部倒圆起线了

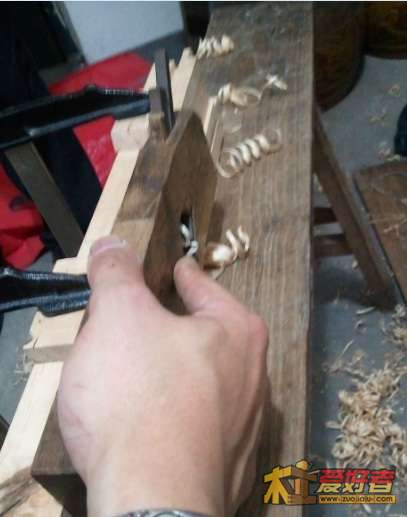

通过裁口的办法先起边线

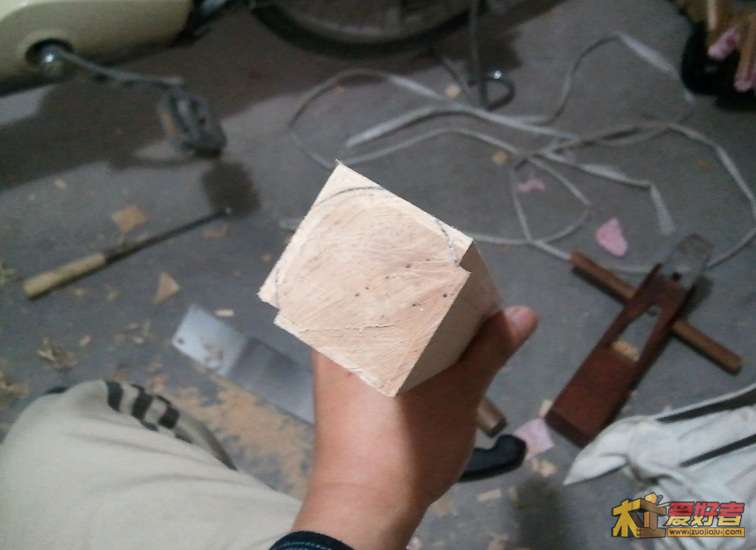

两侧都起

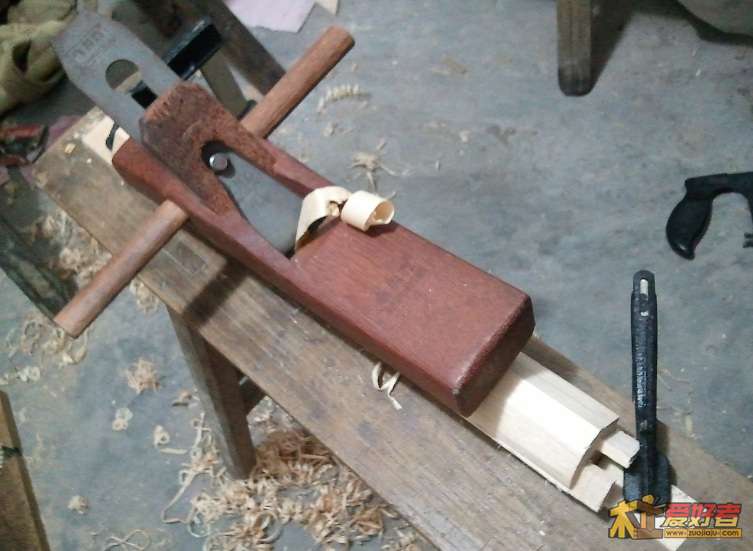

倒外圆,先刮个大角出来

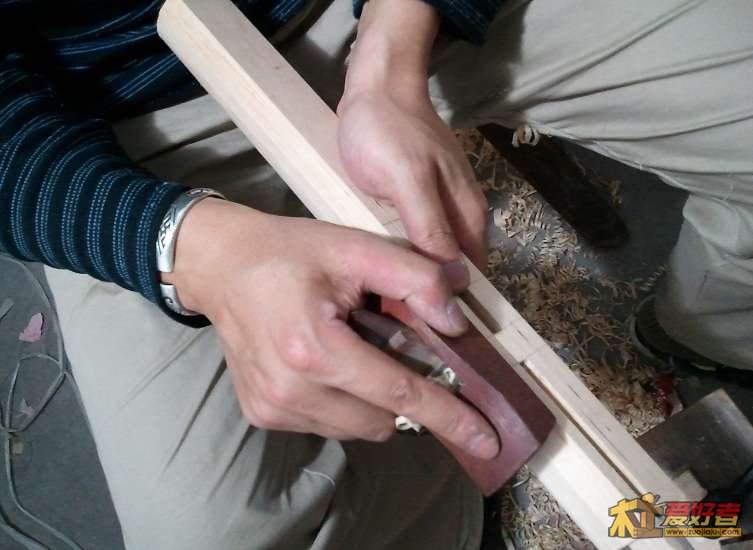

小刨子慢慢修圆

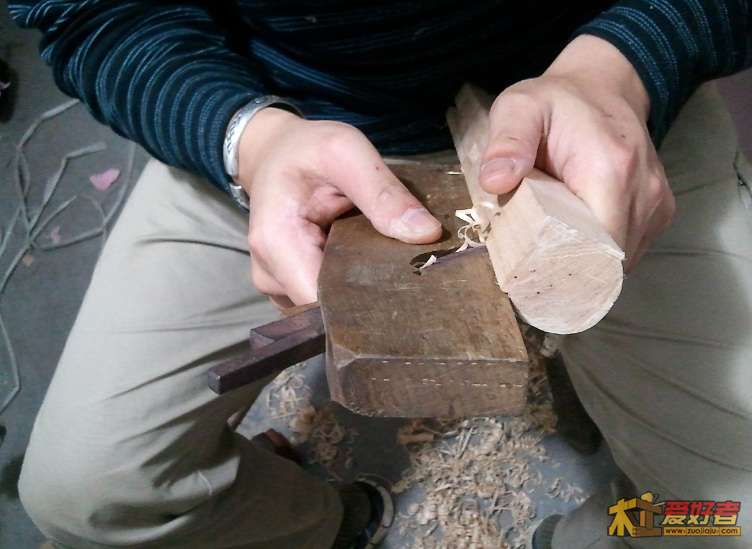

靠近边线处,用杀肩刨小心修,其实这都是在将就工具,凑合用,有个外圆刨要省事不少

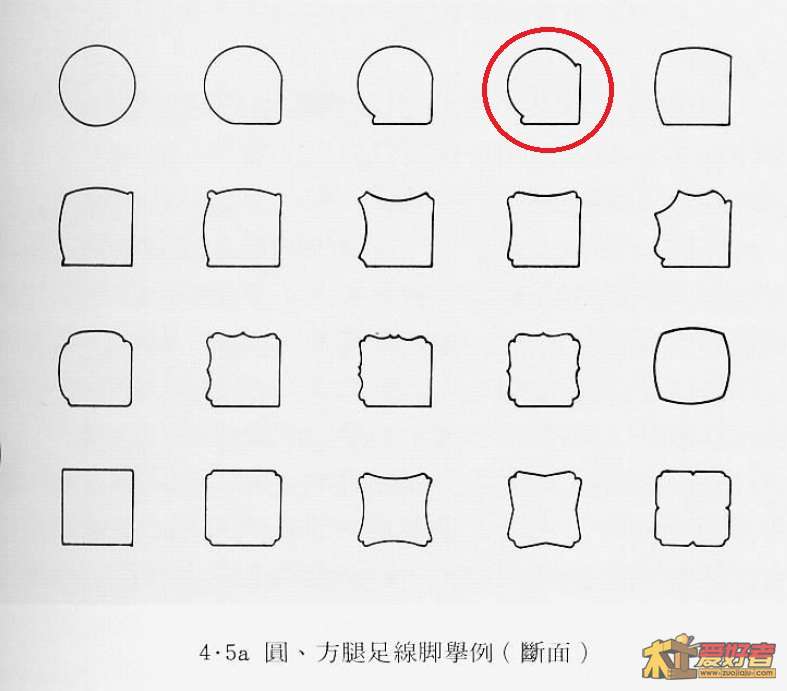

《研究》上腿足线脚举例，此凳为红圈中式样

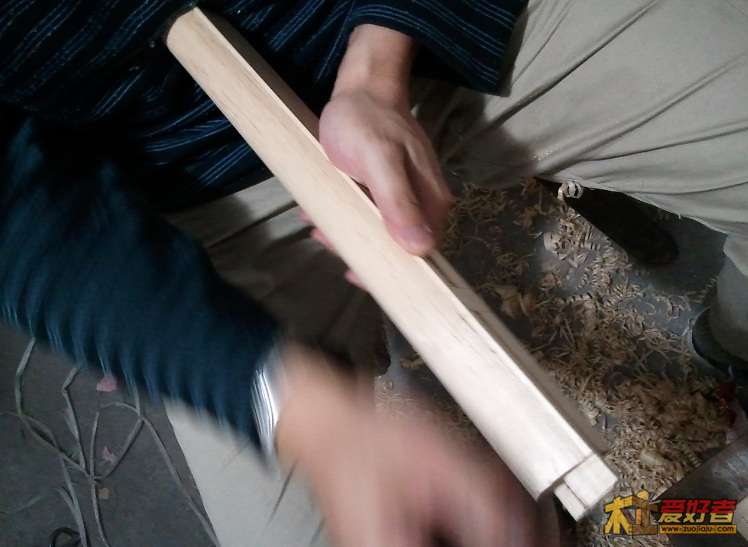

边线干净后,继续修外圆
细刨花,像方便面一样

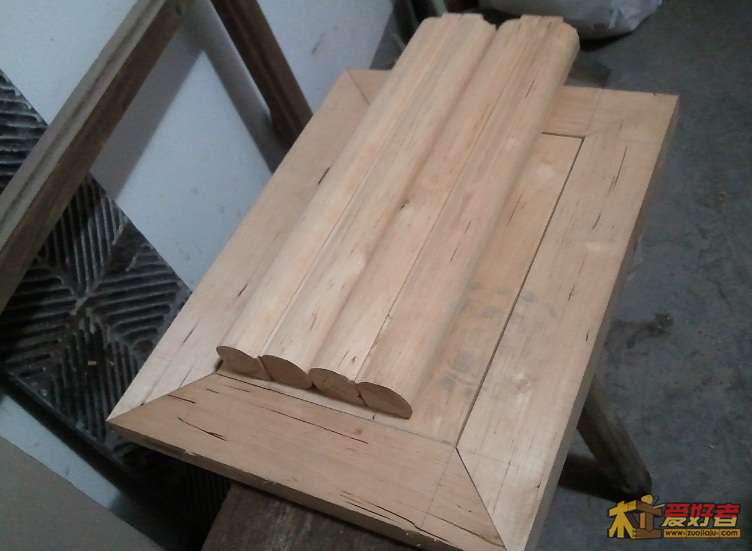

腿料倒圆结束

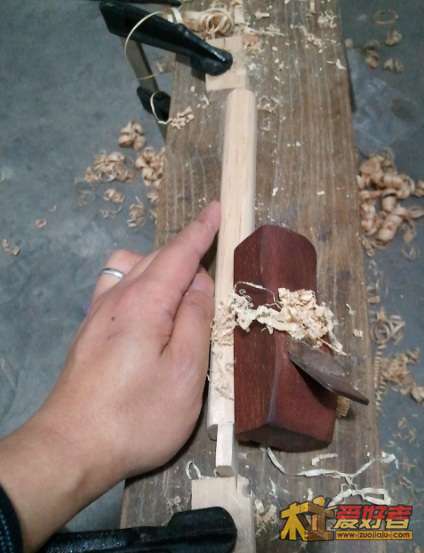

枨子倒圆

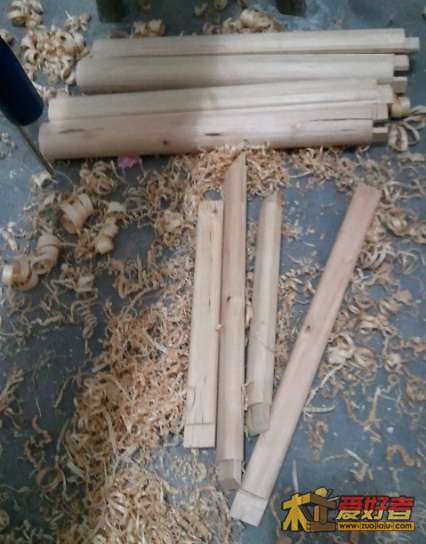

倒好圆的枨子

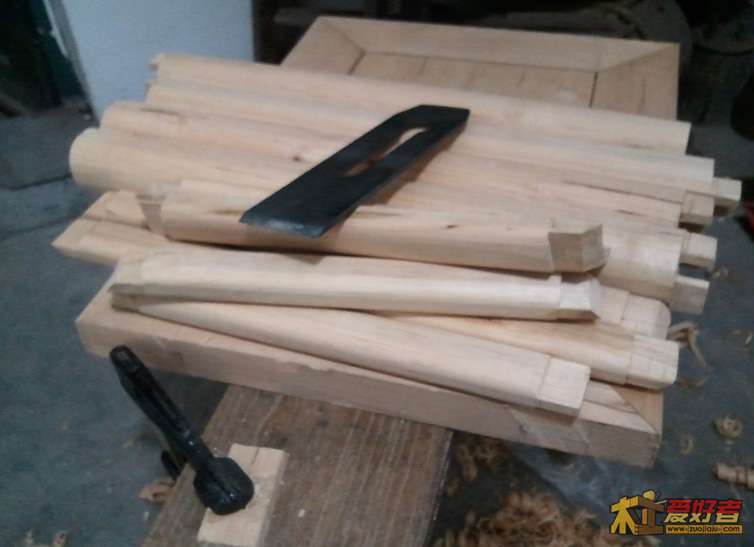

把所有倒好的腿和枨用刀刮一遍,去掉表面最后一层非常浅的棱子,使其光滑

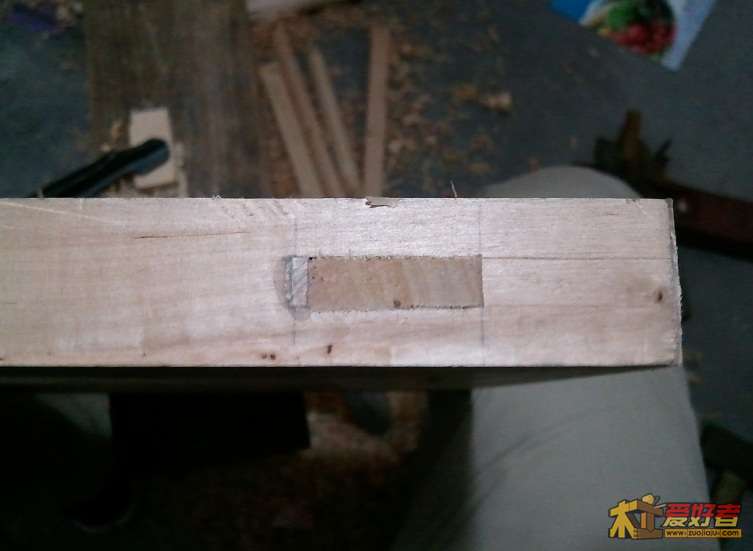

准备面板起线,榫卯特写,同志们这个配合还是很紧密的吧

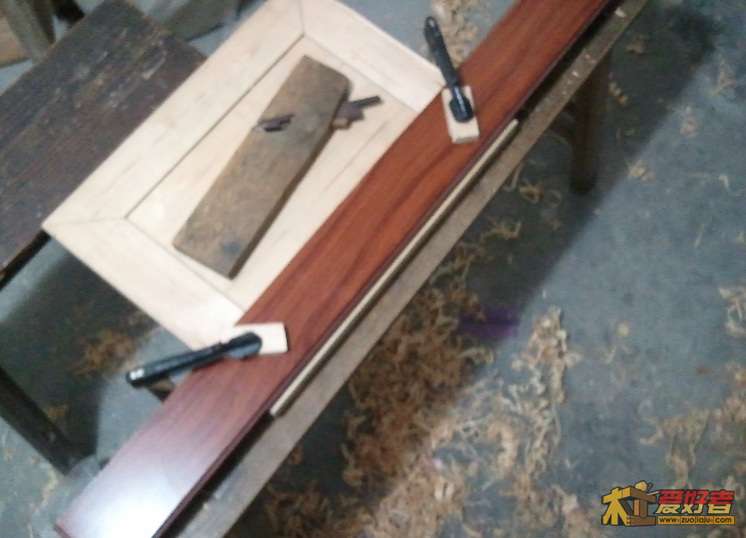

你们懂的,地板做靠山,裁口起线

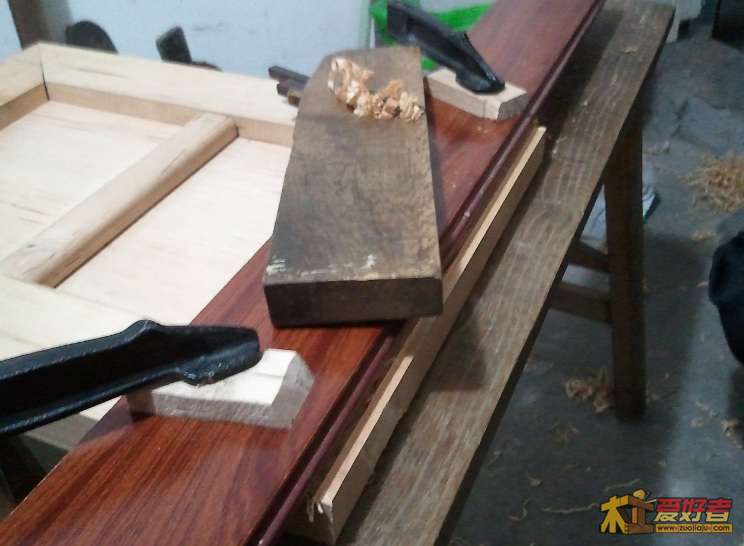

正反都要起

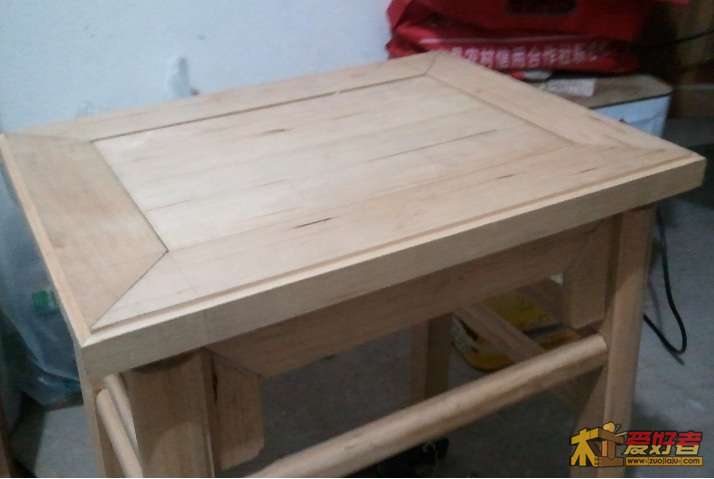

这是还没有倒圆的

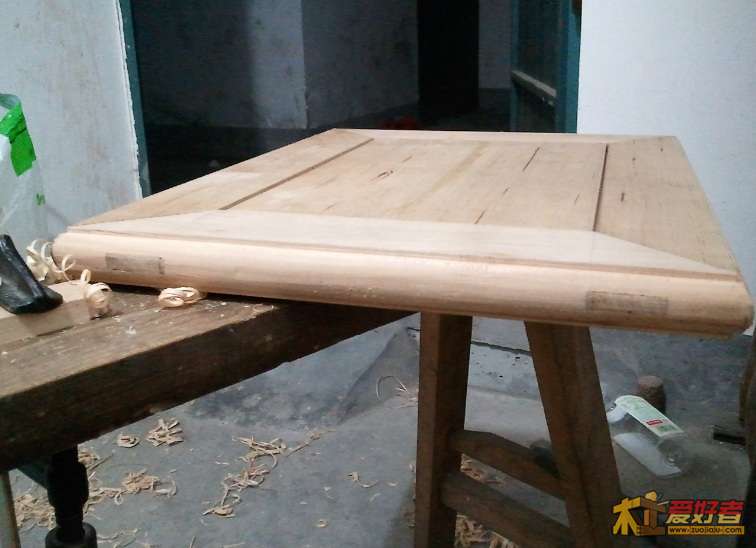

倒好圆了,过程和工具和腿枨一样,只是这个工作量比较大,做时忘拍了

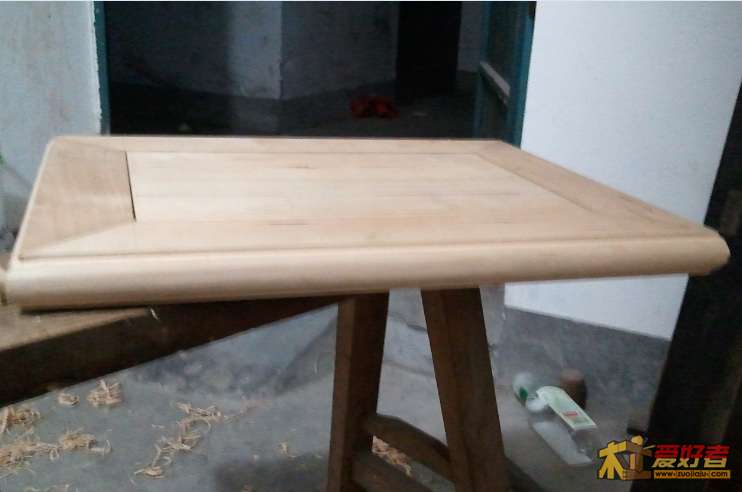

大边的那一面

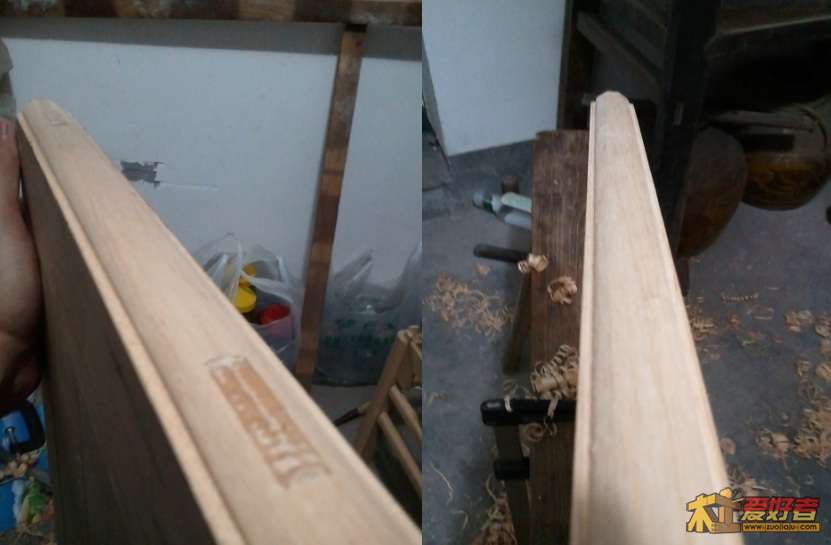

也要用刀竖着刮一遍,这是两面刮过后的效果

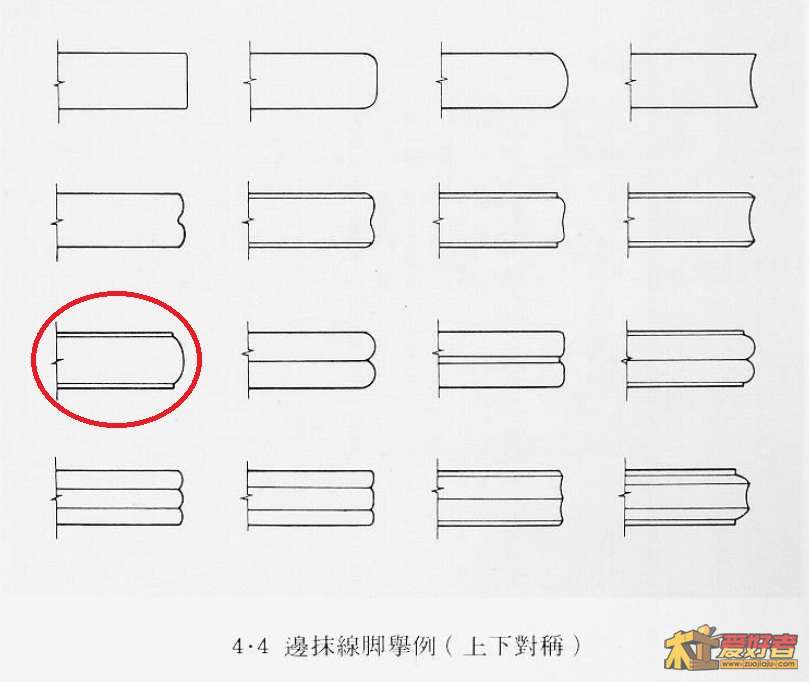

《研究》中边抹线脚举例，此凳为红圈中式样

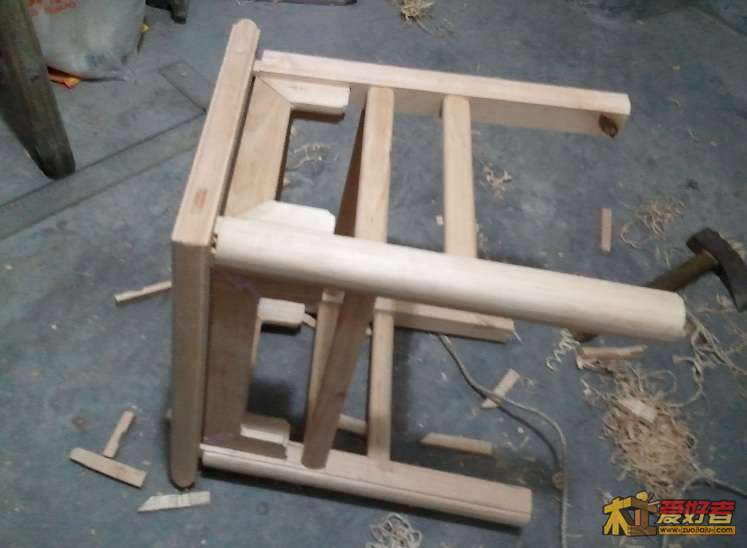

面板上凿8个卯,也要略带斜度,但只能线里线外,然后腿枨牙配合着一起装

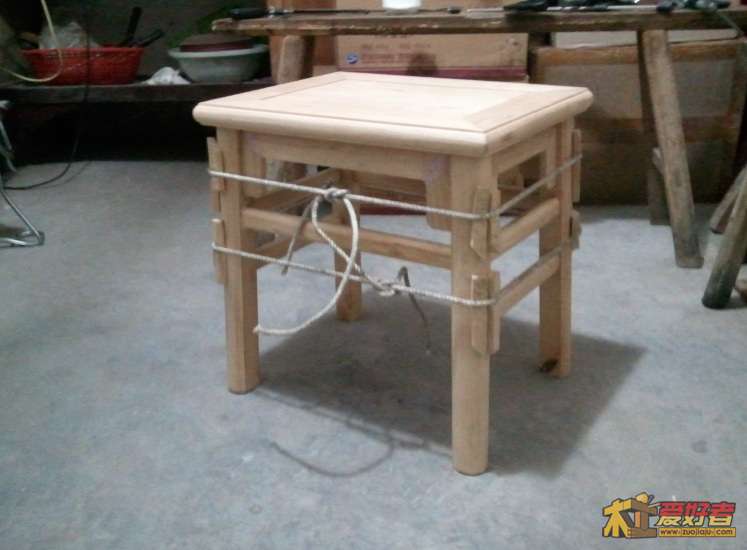

长夹子没带,只好土法上马,五花大绑,捆绳时在上面最窄处,然后插进带槽口的小木条,四周转着向下打,直到预定位置收紧
五.成品

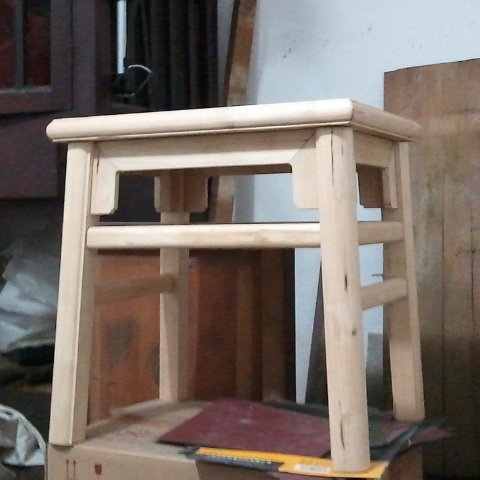

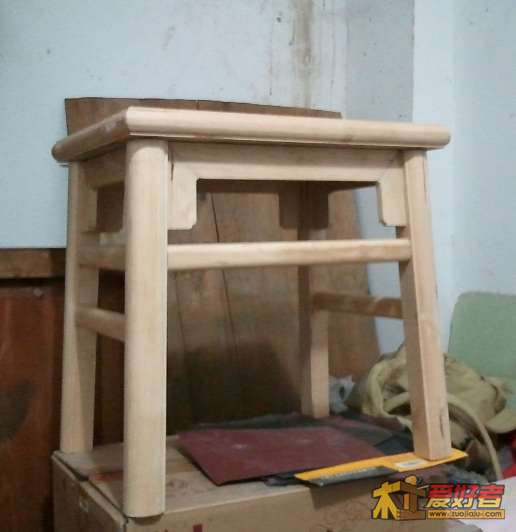

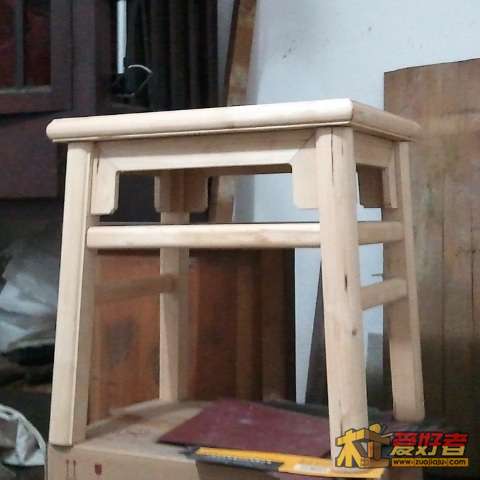

终于完成,刮过了,还没砂,没烫蜡,可是来不及了,这会已经是1号了,明天要回去上班了,下次回来再搞

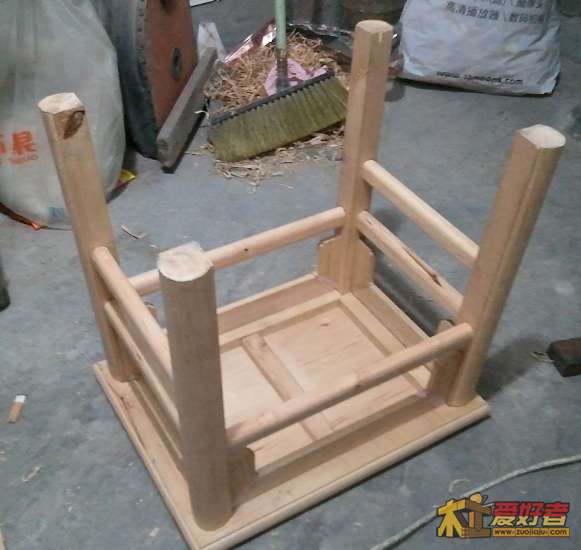

倒过来看

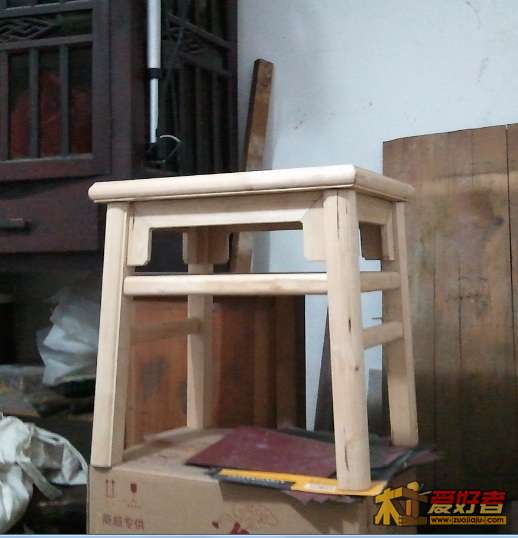

请忽略杂乱的背景
六.原物以及仿品检讨

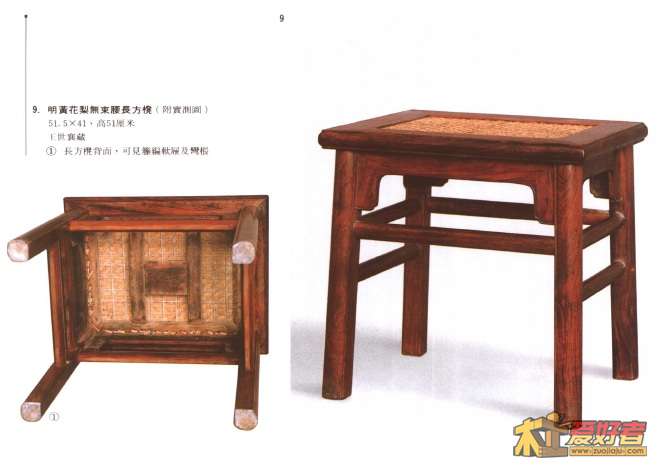

王款原版，现藏上海博物馆
下面对照原物检讨下仿品
1.由于座高的限制,未能忠实的原尺寸还原,为了使整个东西看上去舒服,采取了等比缩小的办法,大概尺寸8折;
2.原物为软屉,仿品硬屉,相应的弯带改穿带,这个严格说来不算缺陷,自鲁班馆以后,新制仿品硬屉居多,已成通例;
3.券口的弧度不够,使得整个看来略显生硬;
4.还是牙板,前期失误导致后面不能起线,影响美观;
5.相信细心的朋友能看出,枨子截面也不够圆,弧度不够,个别能摸到平面,原物标准做法是泥鳅背.
综上5点,欢迎补充.
|
