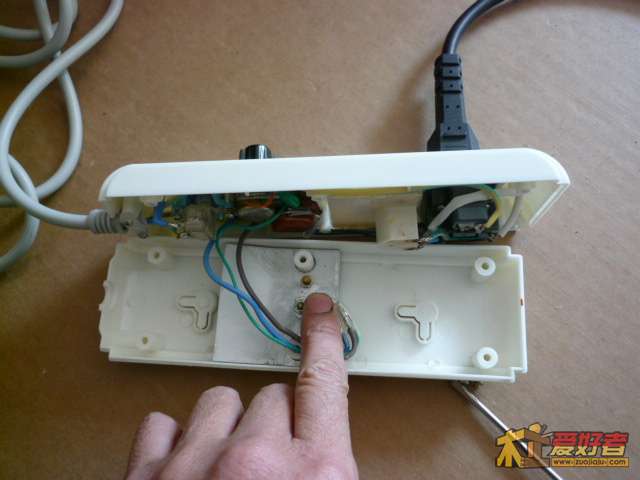

纪念入坛一周年发第一个作品--山寨的调速器

老初学者

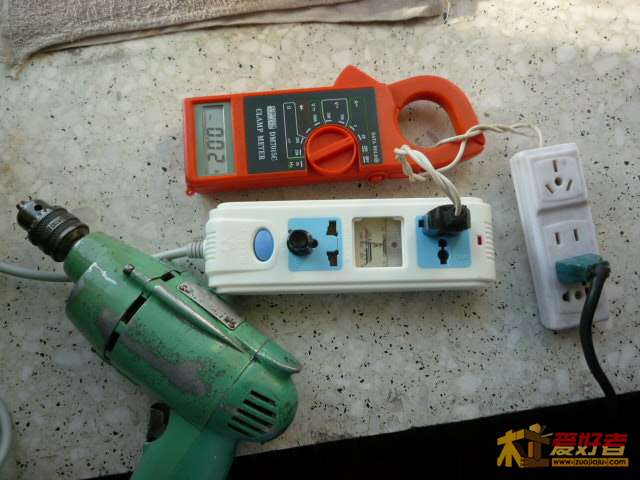

11. 用一把手电钻试一下

老初学者

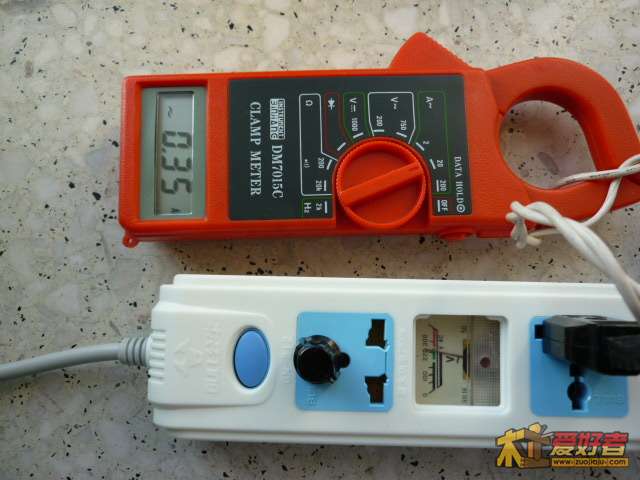

12. 下面这张是调速前的电流值， 0.35A

老初学者

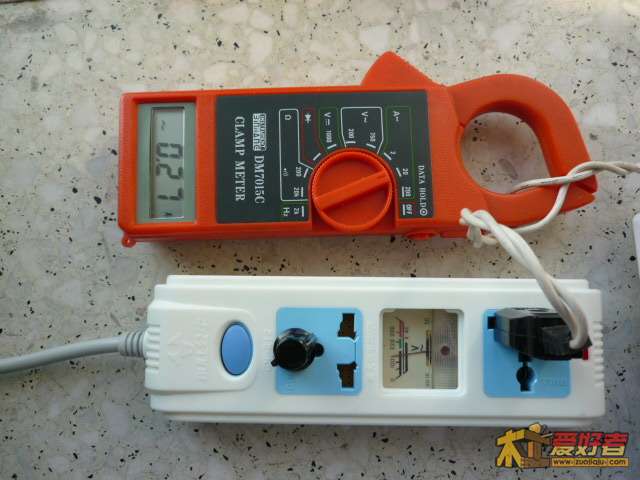

13. 下面这张是调速后的电流值， 0.27A

老初学者

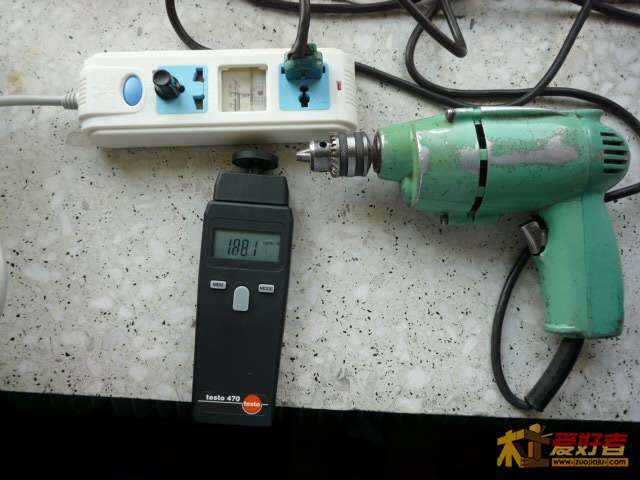

14. 下面这张是调速前的

老初学者

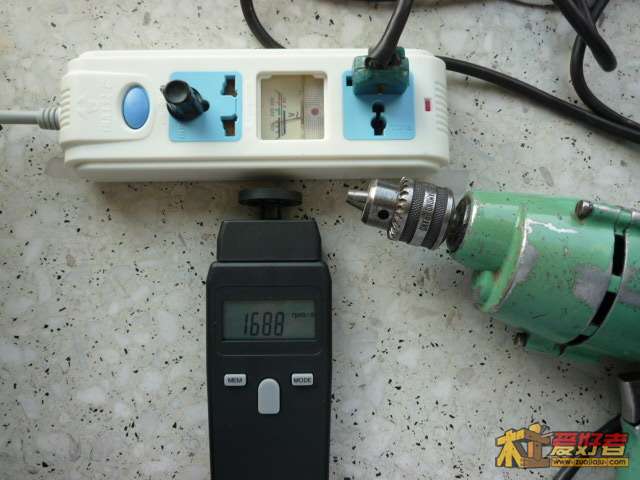

15. 下面这张是调速后的

老初学者

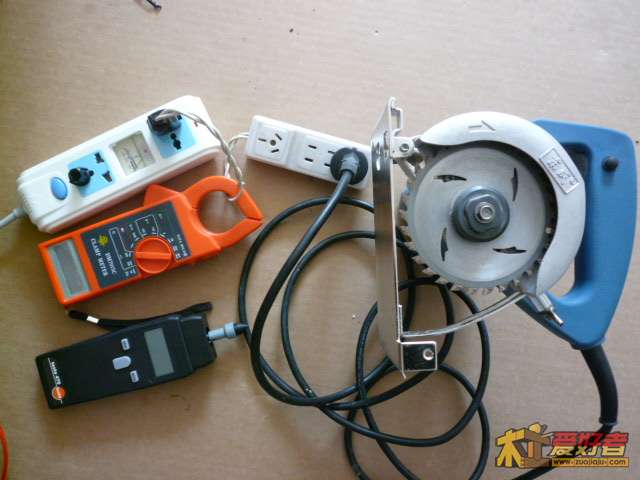

16. 接上云石机试一下

老初学者

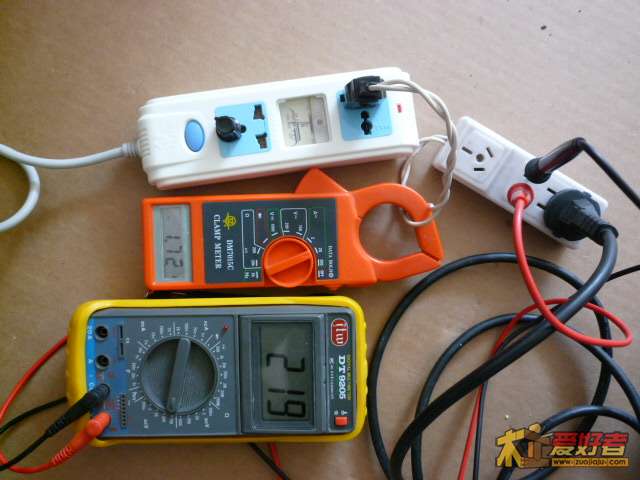

17. 调速前电压219V，电流1.72A

老初学者

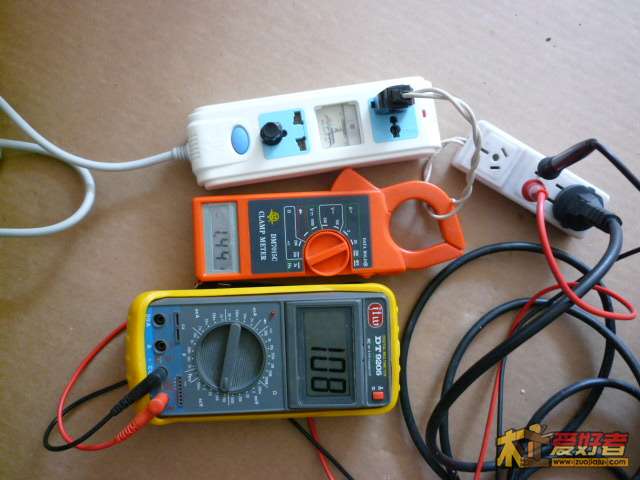

18. 调速后电压108V，电流1.44A

老初学者

19. 感觉转速下来了，开了一下9合板没问题，空转5分钟马上下电，用手摸散热片一点也不热。

老初学者

20.不会电脑画图，用手画完拍成照片。

黑道皇帝

大功率的能用长，我原来用学习灯的亮度调节开关装在了曲线锯上，时间不长就坏了。

黑道皇帝

大功率的能用长，我原来用学习灯的亮度调节开关装在了曲线锯上，时间不长就坏了。

老初学者

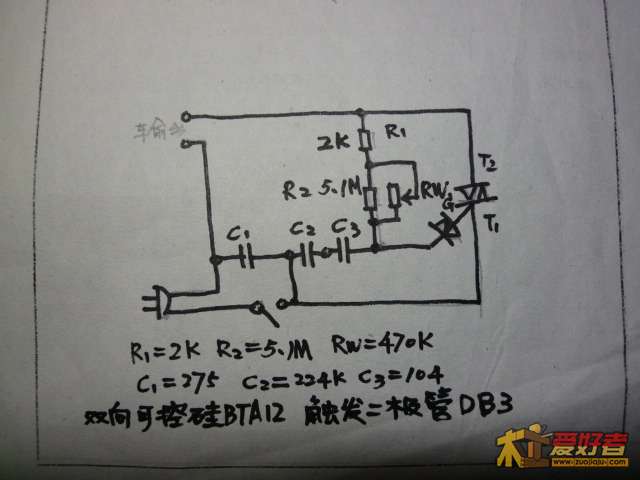

元件参数为：
1 V( e$ p7 g/ g' `- o, }0 HR1=2K  R2=5.1M   RW=470K  C1=275  C2=224K   C3=104  可控硅=BAT12
触发二极管=DB3
实测电流比额定电流小，可能是空载的原因。另外转速测的也不准，但确实转速降了。
总的来看，空载时转速下来了功率也降下来了，开板时电流增大，功率也增大了。
7 s1 y, |6 `" [" i0 h$ j主要元件双向可控硅BTA12为12A600V，电动工具一般在1300W左右，电流5.9A，启动时瞬间也就是8A左右。电阻1/8W，,电容耐压最好400V、可调电位器1W足够。
一张一张发太累了，好在全发出来了，顺序也没错。希望这套电路也许对木友有些帮助。
