学习传统木匠手艺【原创连续长贴】100楼已更新

战场归来

# c4 p- ]( q% u
3 T9 K* @8 N+ d& f

; _" M. i  ^. d6 U. I# V

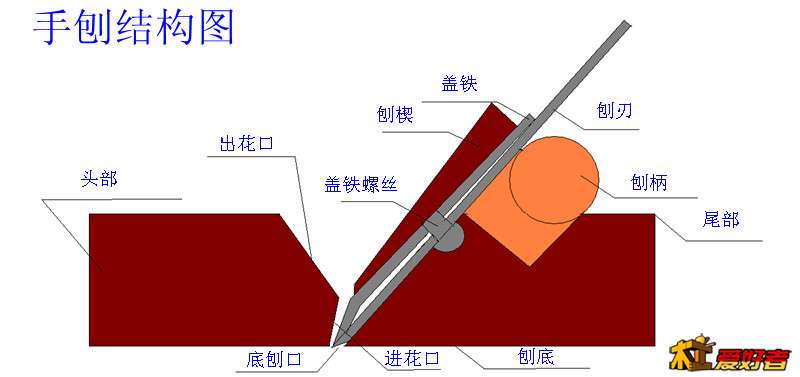

( X" o: ~& z: u. `' s/ Y  j手刨结构图：

这个是用的原装盖铁。

战场归来

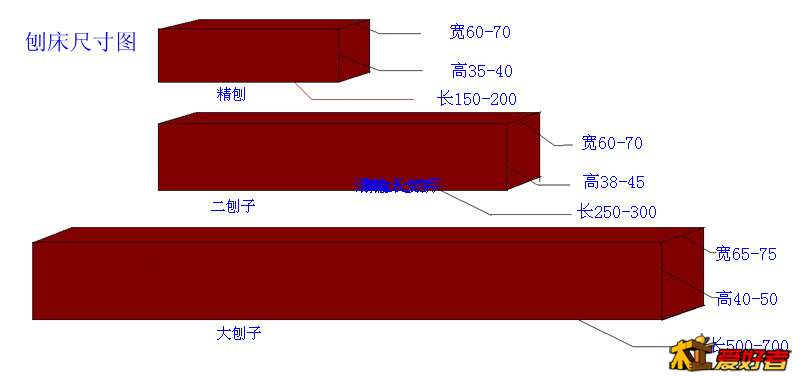

( }/ x8 m" A3 x( K' u  \刨床的实际尺寸：
0 u, u. ]' m- ~$ c
2 C. b& J  I3 u" Q3 x$ m$ t补充内容 (2013-2-14 09:27):
+ A7 j$ J0 v6 X; L( \图片中的尺寸单位为毫米。
* D. l6 S+ K1 n+ I" m) O4 ]以宽度为例，寸4的刨刃宽度是45毫米，两边厚底为7-12毫米，所以实际宽度为60-65毫米。
" T. n- J' l: u& Z& T+ C寸6的刨刃宽度是51毫米，加上两边，实际为65-75毫米。
两边的宽度：如果是好料，做大刨子就宽一些...

木工小强

期待继续更新

战场归来

木工小强 发表于 2013-2-12 13:32
期待继续更新

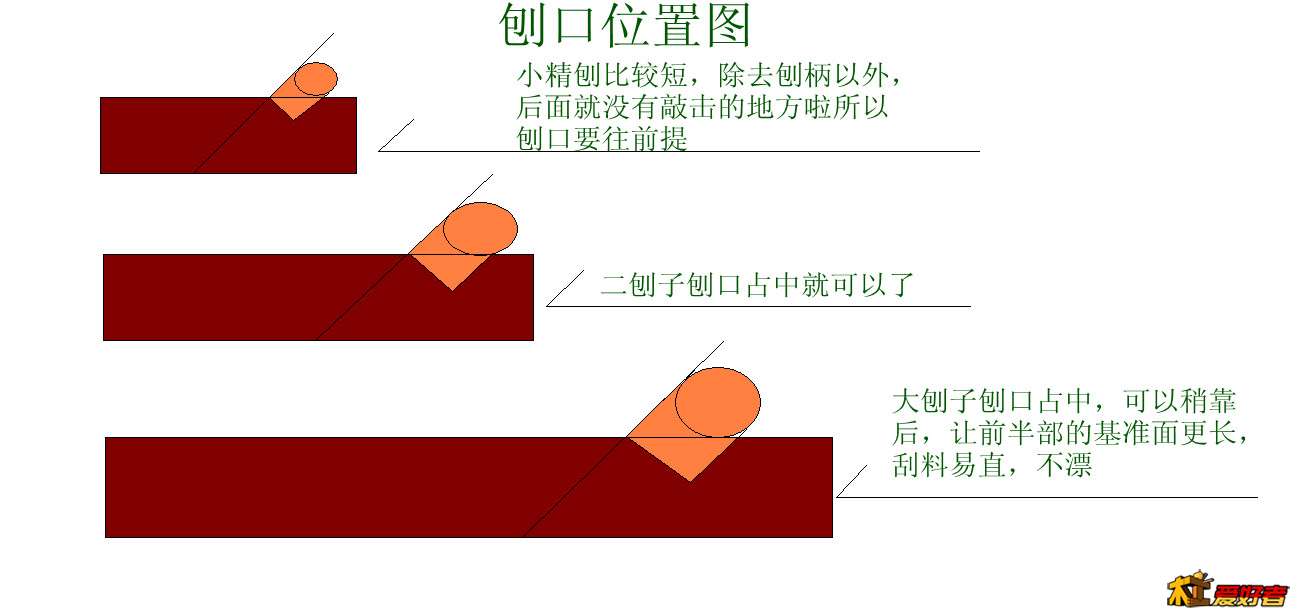

刨口的位置图片：

战场归来

战场归来 发表于 2013-2-12 15:39
5 b. H# s) U/ B* z3 g* W刨口的位置图片：

刨刃子的角度：
0 }5 o# g3 h" _3 U6 i, ?

战场归来

战场归来 发表于 2013-2-12 16:07
$ J; f) F" n# B刨刃子的角度：

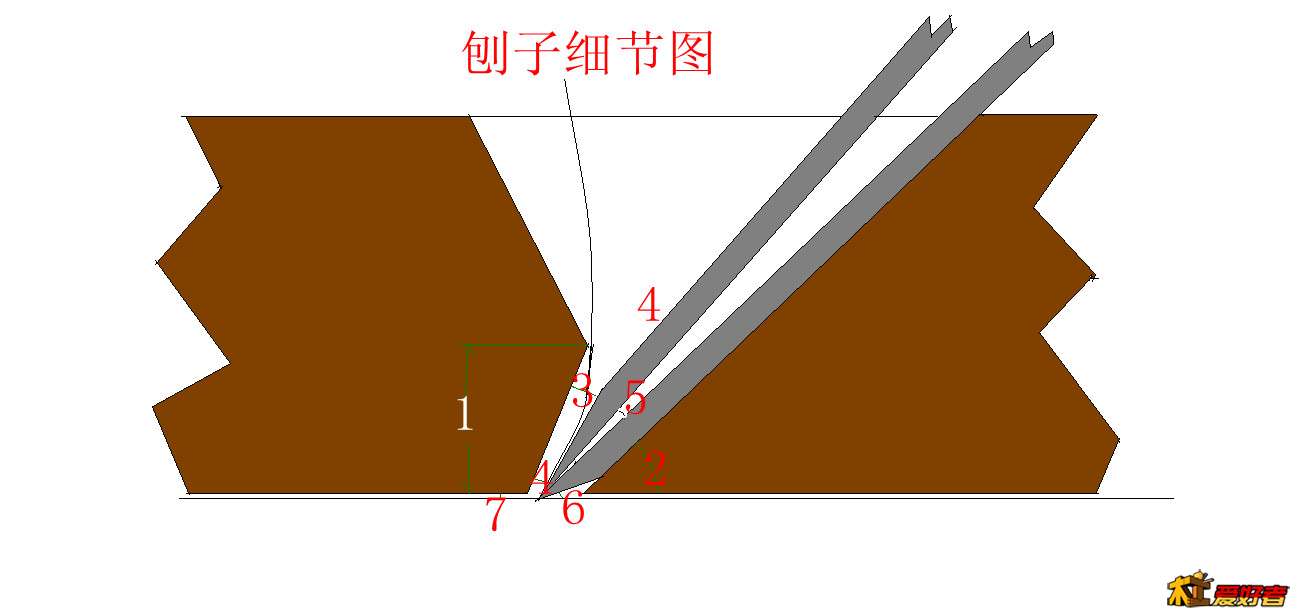

刨子细节图：
3 ^5 G4 u8 w5 t; d/ A0 A% y) l
2 y+ S3 k4 R7 r) k/ n! F0 b# v      1的位置是指刨底到中间凸出部位的一段距离，也有的地方管这个地方叫‘寿’，以为这个地方的长短直接关系到刨子的使用寿命。这个地方若磨没了，刨子也就寿终正寝了。
3 C8 j0 ]' [& `$ y$ E      2的位置是刨刃子的安装角度，一般是45度，大于45度拿料，不易戗，但是，费力。小于45度，易戗碴，好打滑，省力。总之没有十全十美的。
      3和4是指进花口的两端，3的宽度要大于4，这样才能保证出花顺畅。
      5是刨刃子和刨盖之间的夹角，夹角过大容易自动退刨刃子，夹角过小不好卸刃子。
      6是刨刃子的刃磨角度与刨底之间的虚角。这个角度大约5度左右。过大刨刃子不耐用，过小刨刃子打滑，刮不下来料。
      7是指刨刃子的刃部到刨底的距离，也就是大家常说的刨刃子出多长。

战场归来

盖铁的几种形式：

战场归来

       实际上，比较简单的并且使用的盖铁形式就是单个自制盖铁。盖铁的制作很简单：用3毫米的铁板裁成与刨刃同宽度，长度8-9厘米，以刨盖打到底上面露出3-4厘米为宜。不宜太短，否则不易调节。
      使用铁盖铁的好处是：铁盖铁使用寿命长，基本不坏，使用简单容易调节。最大好处是：遇到纹理不顺的木材的时候，可以把盖铁打到底，这样就可以拿戗了。
7 y# _4 a8 M9 W/ r" a$ Z      如果想拿戗的话，就要把盖铁打到底。但是正常的单铁刨盖是很难打到底的，即使打到底了，把刨铁提上去又不紧了。为什么要用一木一铁两个刨楔，就是为了解决这个问题。但是用一个铁盖铁，调节盖铁上下活动5毫米范围内，正常使用，又不损伤千斤就需要一些技巧了。
      看下图：

      实际上是很简单的事：就是把千斤的上下弄松一些受力点在中间部位，下部以能把盖铁打到底即可，上部在刨盖到底时要见不到缝隙但是不要受力为准，中间的部位以盖铁打到底和提上7-8毫米都能夹紧即可。
      这种方法很简单，就是把千斤的夹紧面制作成微微的弧形。靠长盖铁的弹力能够涨紧刨刃。此方法有一个缺点，普通的盖铁一锤子就敲下刨刃子，这个如果刨铁打到底的话，须要2-3下才能卸下刨刃子。如果不把盖铁打到底，与正常盖铁无异。

战场归来

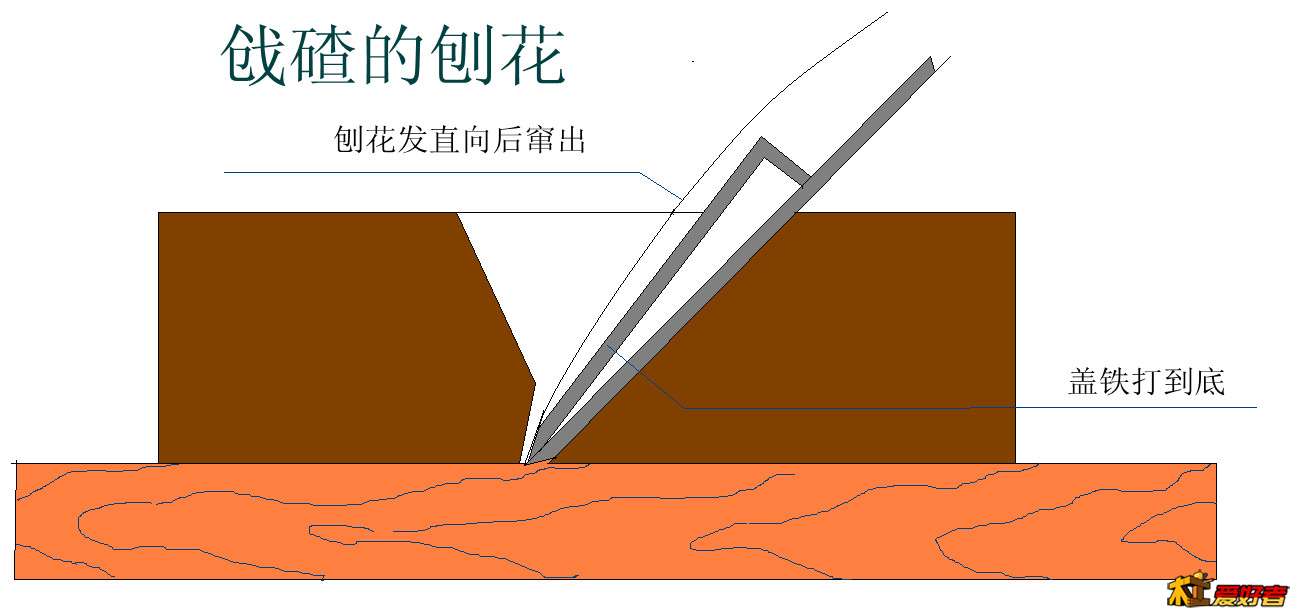

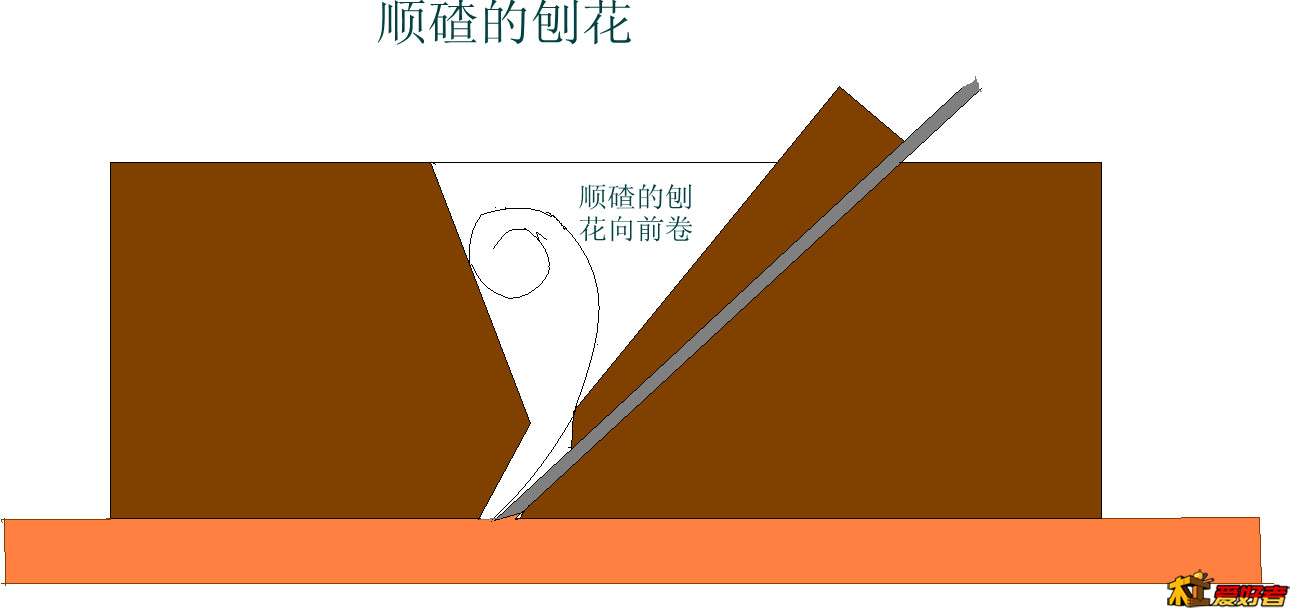

如何才能做到拿戗？
9 A. j1 N# H# e. S% }4 M' W       很多人都知道把盖铁打到底，实质上只是这样是不行的。

7 A$ c; \; U, ~# R: f8 l6 `1 u

0 T# J2 Q1 J, c2 I$ z" W# r



皇上

学习中

皇上

战场归来 发表于 2013-2-12 21:17
如何才能做到拿戗？
       很多人都知道把盖铁打到底，实质上只是这样是不行的。

写的真好

战场归来

7 c( m" N% i0 G: }: T2 J

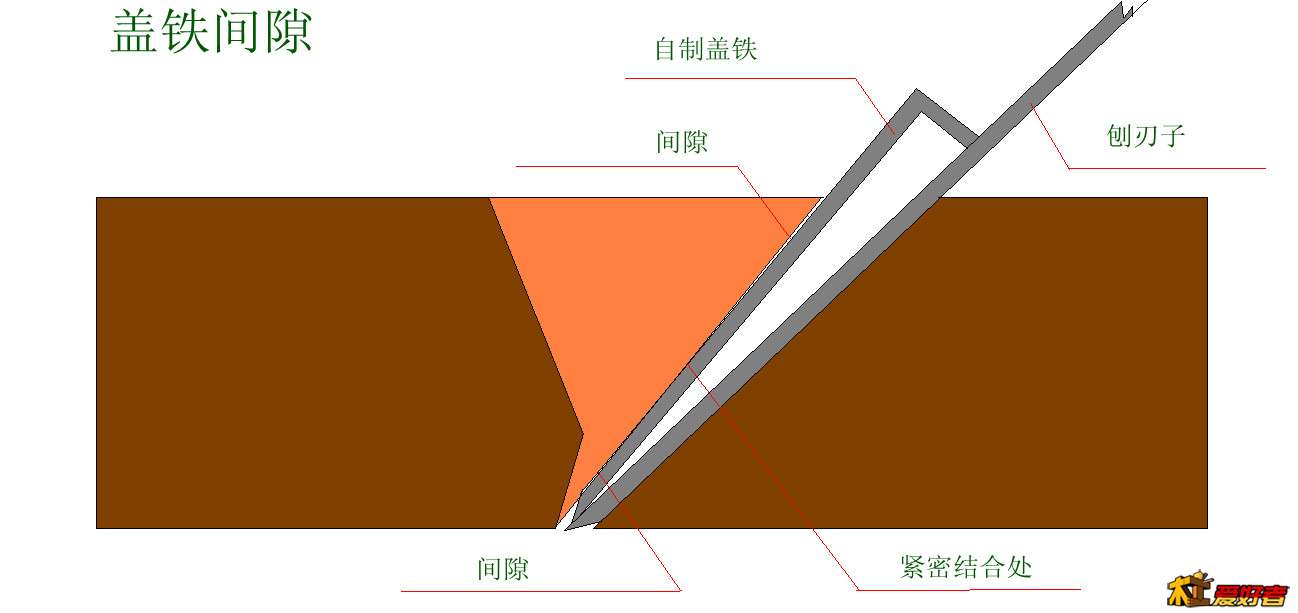

4 B4 p( ?, [* r2 C介绍两种自制盖铁：
# D/ z9 D  X& B* o- y

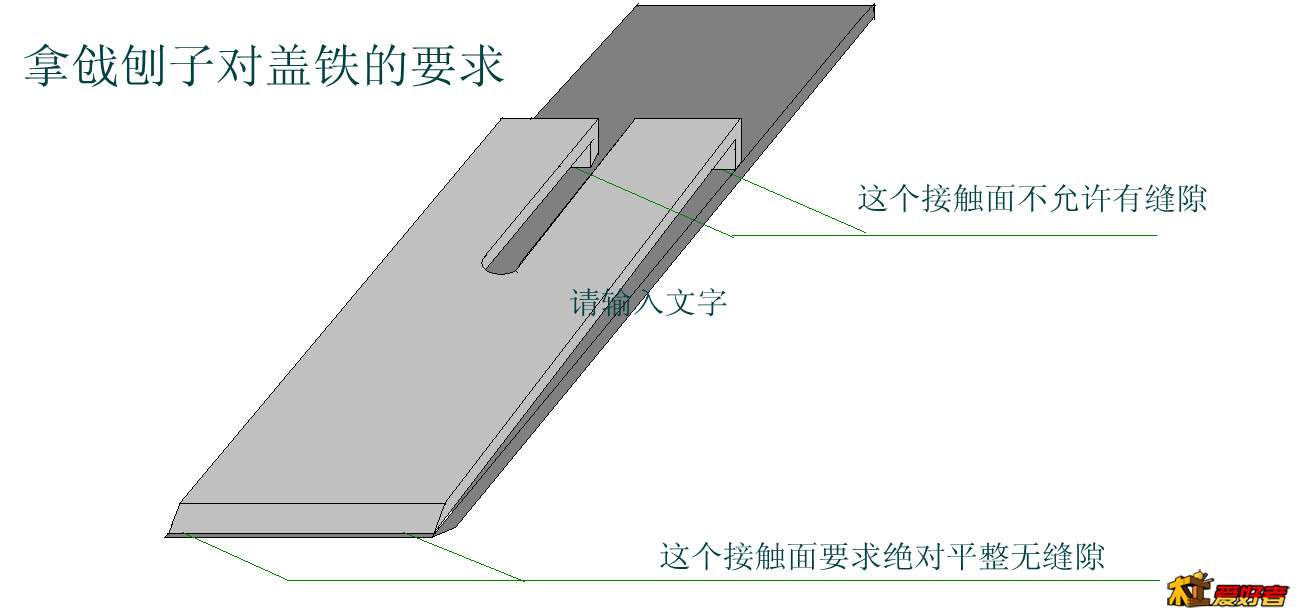

, s" u: O$ Q* b3 J" d0 [4 F! D如何才能做到拿戗？
      1   很多人都知道把盖铁打到底，实质上只是这样是不行的。刨膛与刨刃接触面的严密结合才是最关键的，很多的刨子不拿戗多半是这个原因。

: U; A# P0 ]+ C+ ^) i; z      2 盖铁与刨刃之间的平整程度也是相当重要的，如果盖铁与刨刃子不能严密结合，那么与没有盖铁没有什么区别。
& v7 N( b' V  i& Y: X; }
) f$ Q/ M" c& u9 G6 B3 l% L6 k% J0 N
      3  盖铁 与两个千斤之间的松紧程度要一致。
: r8 w) q2 B0 F* d      以上几条做到，基本就可以拿戗啦。

战场归来

再评价一下各种刨柄：

这种刨柄适合于远行做工，最大的好处就是便于携带，其他的一无是处。

战场归来

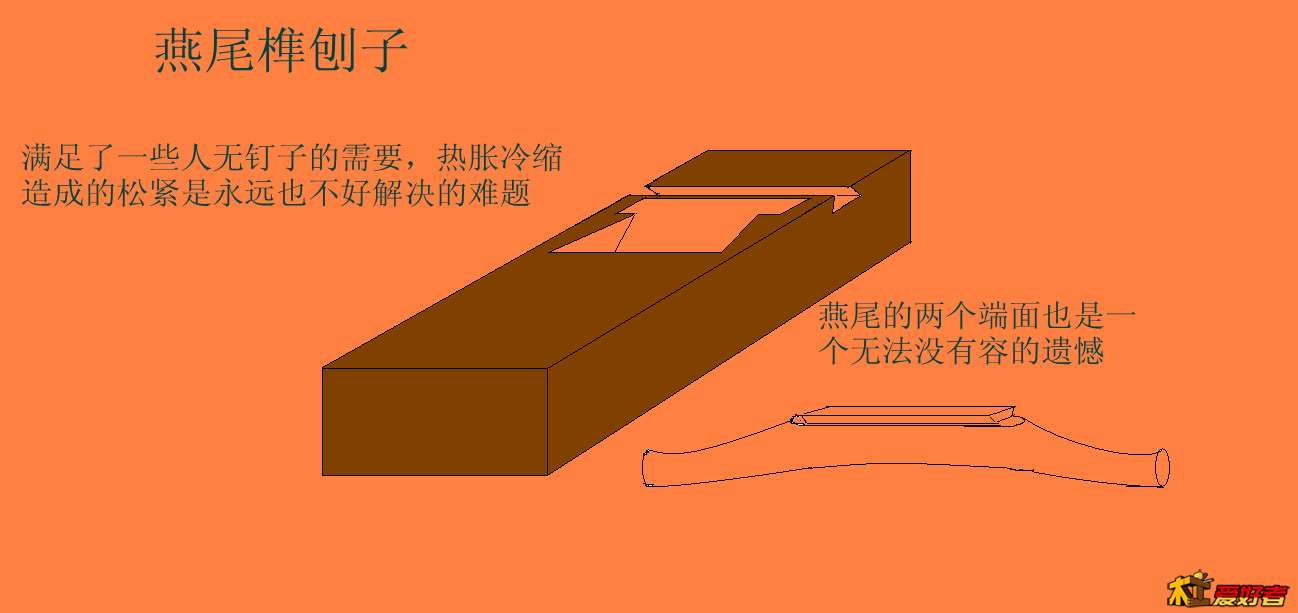

燕尾榫刨柄的刨子：

总之，不实用。

战场归来

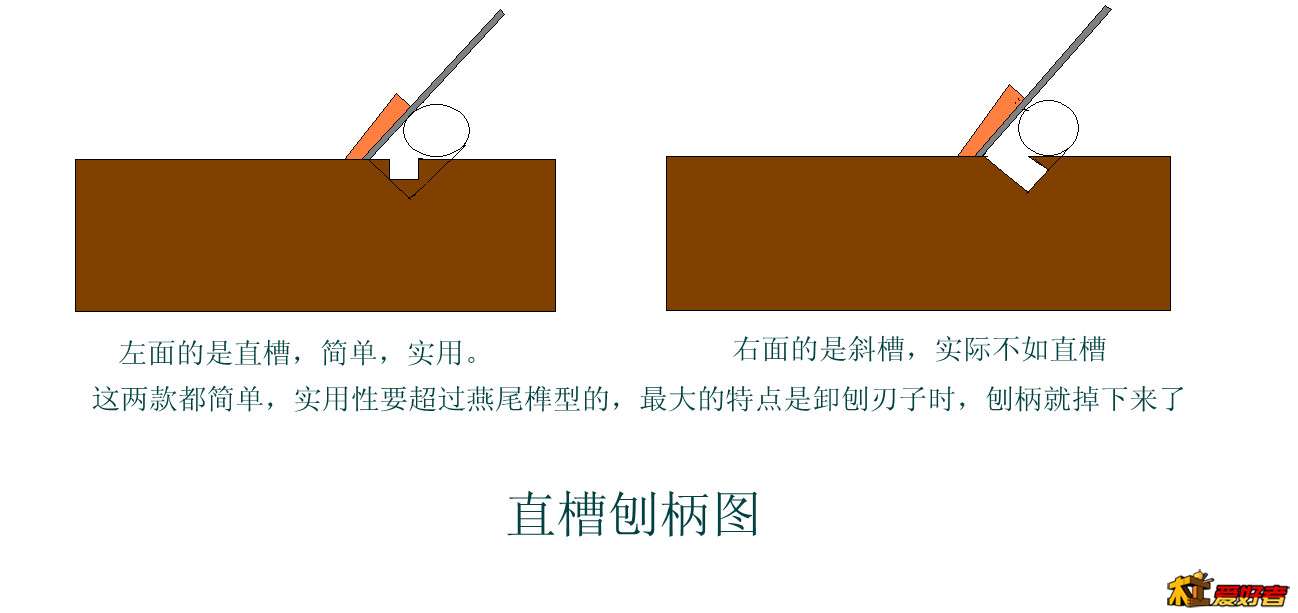

直槽的刨柄图：
