雕刻机、电园锯、云石机、曲线锯、电刨倒装的工作台安装

PQZ

峻岭 发表于 2012-4-20 15:15
有机玻璃到了，打洞、钻孔（完全按照前辈教导的方法操作）

不错，做得很好。

峻岭

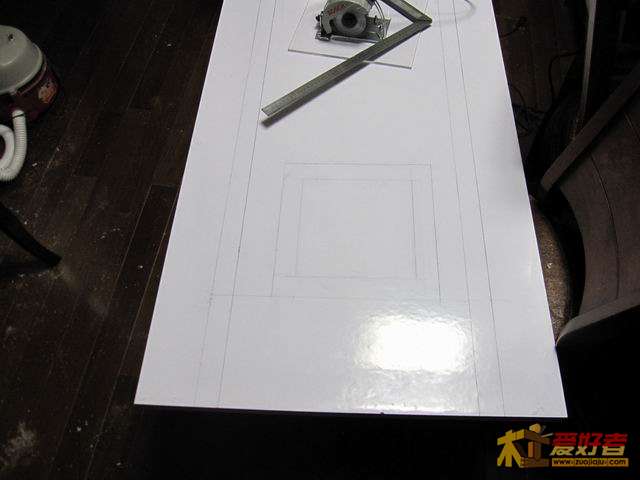

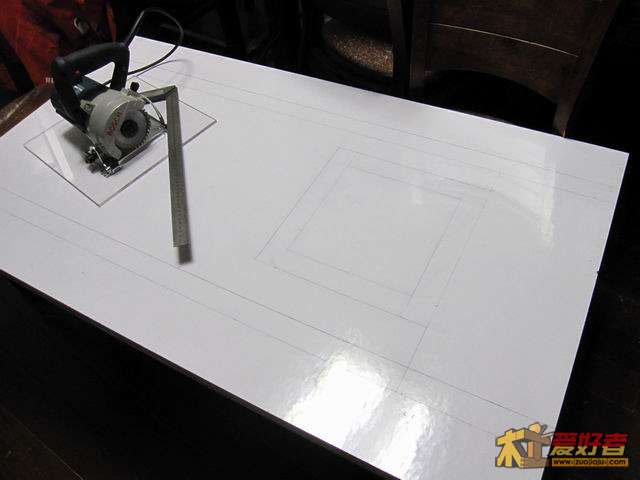

精确划线




$ a1 [7 }& \) \: S+ d4 k7 h& H
这部很重要，关系以后的精度。

峻岭

中间的孔是留给以后放设备的，我左右有意做成不对称，一边是5cm，另一边是留了7cm。主要想万一那边需要推山可以借一些。其实，这是不对的，以后为我的雕刻机带来了不小的麻烦。

峻岭

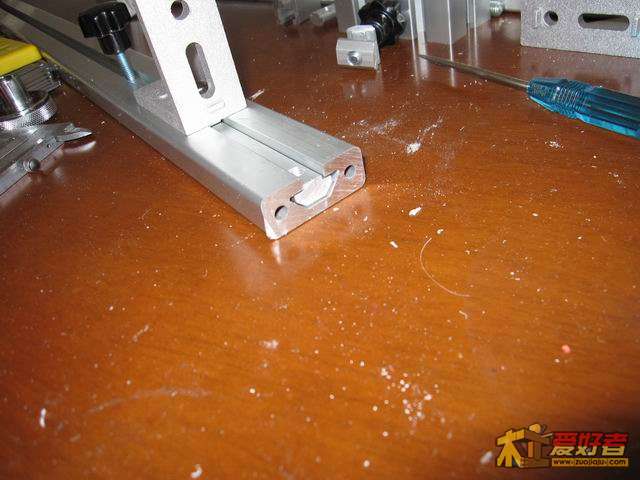

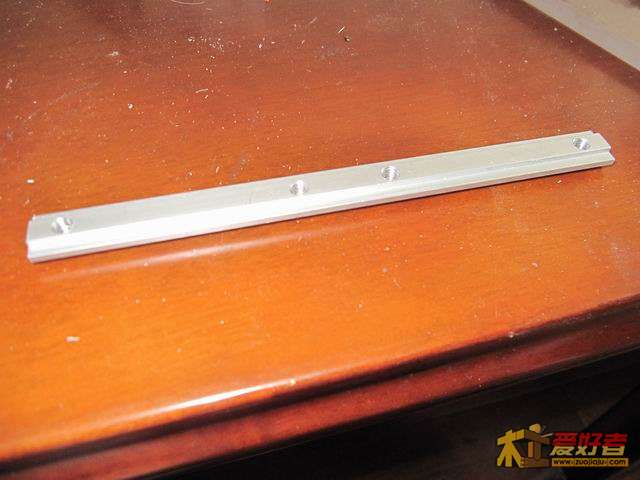

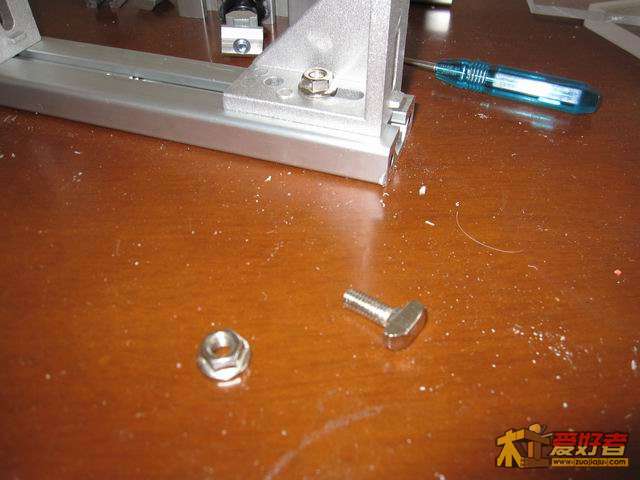

我买的配件
只有3060是可以用在导轨上的，其它的如3030、6060、8080都不能用。

  B- {6 k, R4 N. x7 w7 X3 M

峻岭

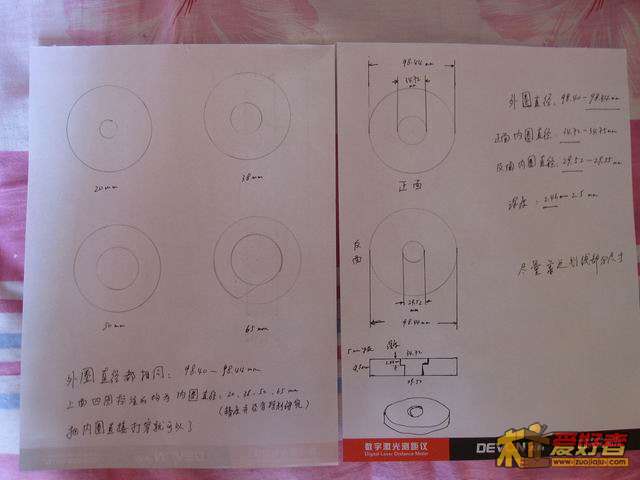

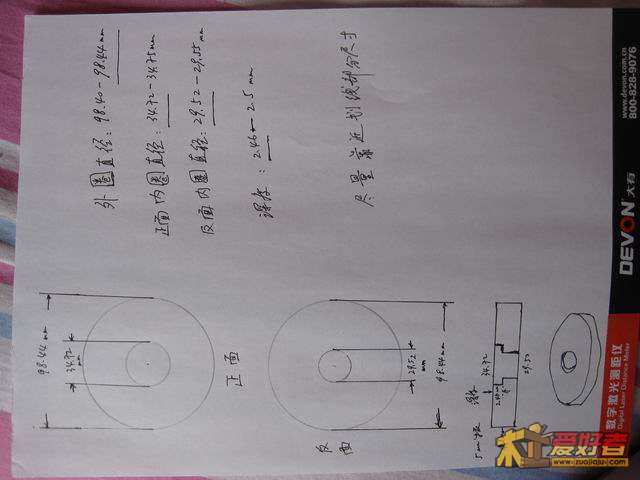

和有机玻璃供应商商量加工雕刻机中间的盖片，他同意加工，只有5元一片，我让他加工了5个，但他说放套筒的那个不能做，我就让他加工29.4mm的孔，回来我再加工。

% m, s5 W) {9 Y0 G
& B& v- ^6 ]. _4 D

9 Y1 F/ ^; y+ r( h
% k9 \9 x- q( G. g+ A( L# E: W

峻岭

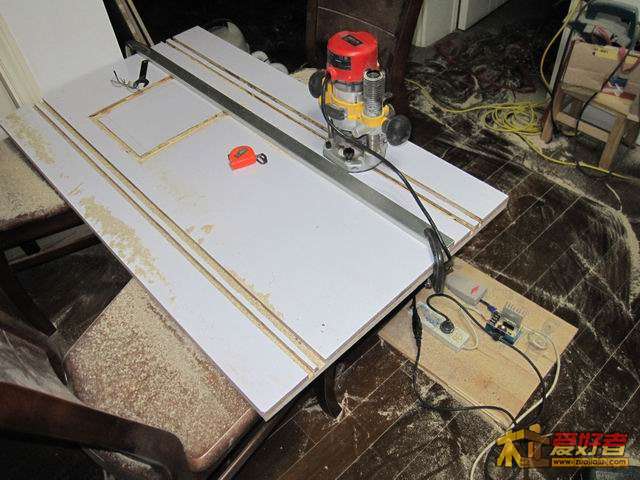

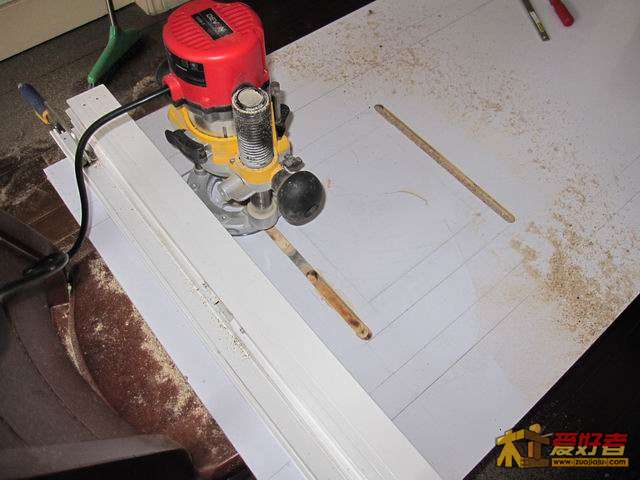

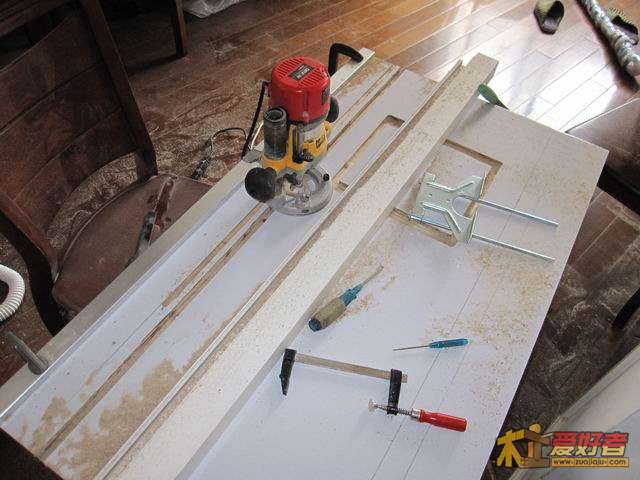

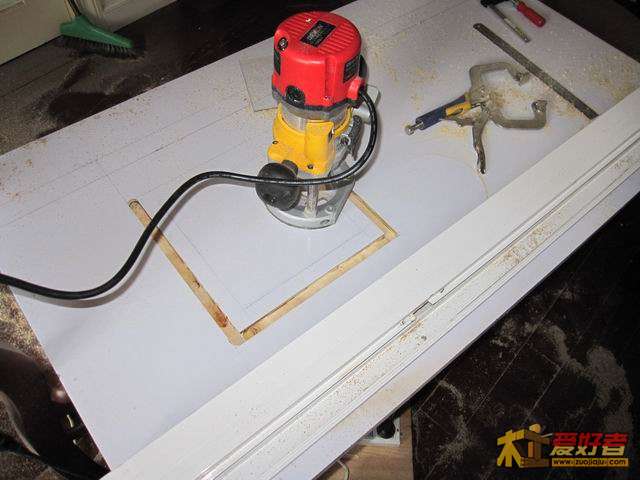

用雕刻机修出我事先画好的槽，这时要说以下，我的下压底座起了关键作用，深度一步到位。
  y0 M' t6 L+ W- x" [

4 p3 X6 l( J- H, v9 H  V' v% L


* x+ M7 |6 k  S# _/ d8 y9 H
. w1 e$ D8 t, J* S7 Y
; W: u* A+ ~  Q- r# p. u( Z
9 O5 x; S' G6 d+ F; F8 F- W

. u3 |! Q2 x% E) j5 f1 C& S# Y

峻岭

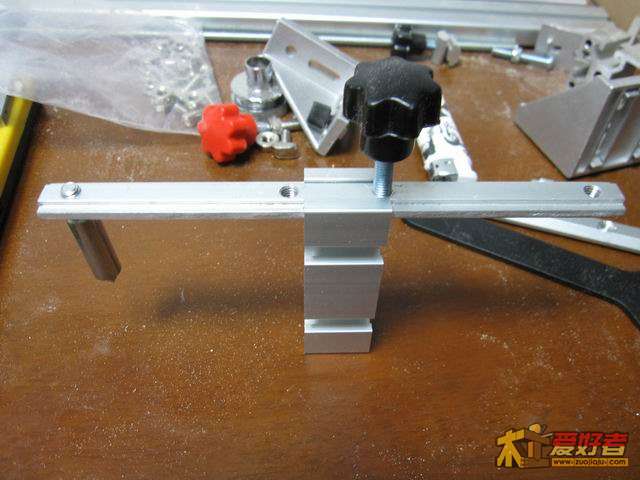

中间做了些小工具，划线器。


3 P7 v' @, q  t

峻岭

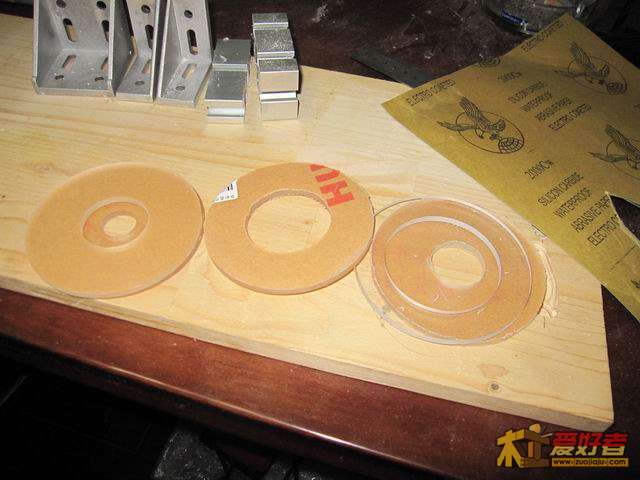

5个盖片到了

6 }3 l" I/ z9 N3 ?) |4 X3 V
5 V$ E: x6 ]" q/ p0 F" W6 j: o
6 H: z$ O7 o! O/ G

峻岭

装上严丝合缝，图片忘拍了。

峻岭

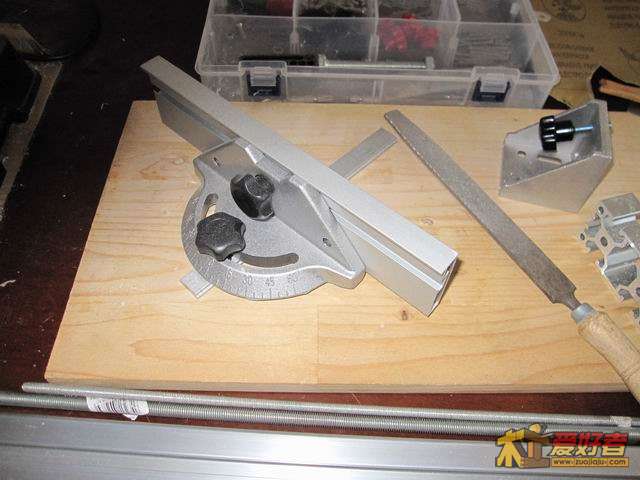

定购的推山和羽毛板到了（这个应该叫羽膜板吧）
, K* @4 W* F. Y' e: v  M
( y. i0 @# l# ^' v$ R: J' P. H) f

峻岭

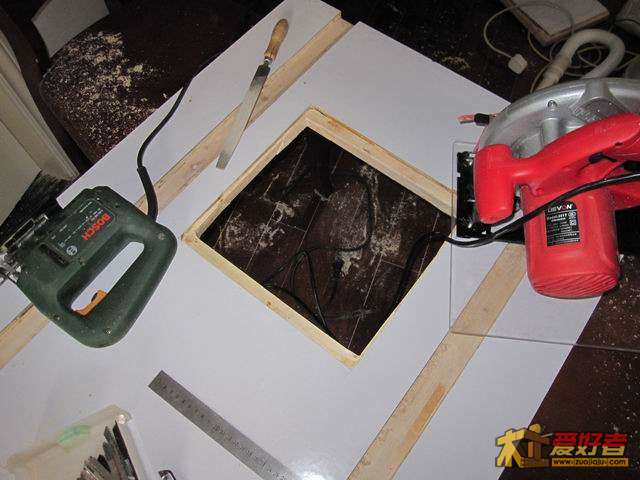

用曲线锯开孔，一边是2cm。另一边是5mm。
  `8 ]5 b0 ]) E! _+ a$ n" S
; x0 w" {$ d0 h" ]6 U
  k8 j0 e5 Z# p3 a6 ]

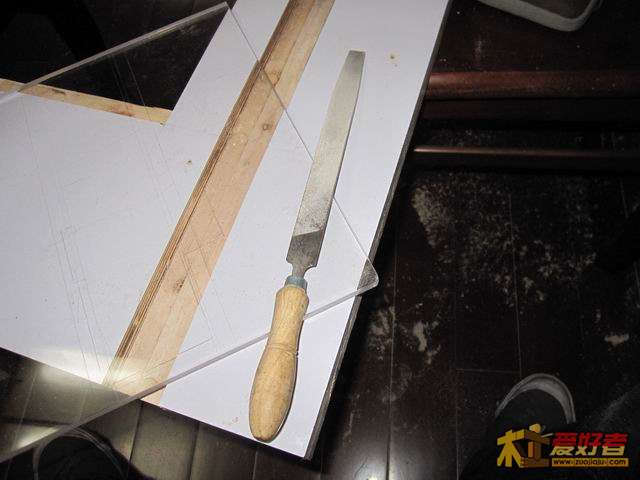

放入300*300mm的正好。用锉刀把有机玻璃的4个角锉圆滑了

% h+ ?* o) C" h' t
) x0 p- D) V) k
, o( N+ o1 ]# A; X6 H9 }
. g8 a3 Y/ n- C  e
然后放入122cm的滑轨

2 F% h6 s3 |' @. C. G/ c3 W

峻岭

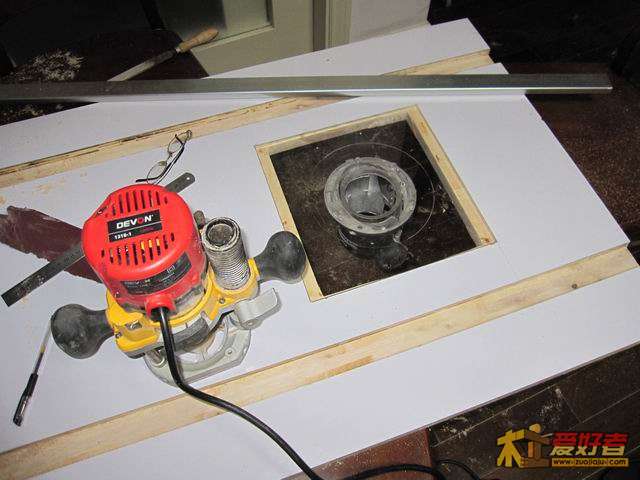

雕刻机的手柄确实碍手碍脚的，反正，以后也不用，索性拆了他。

峻岭

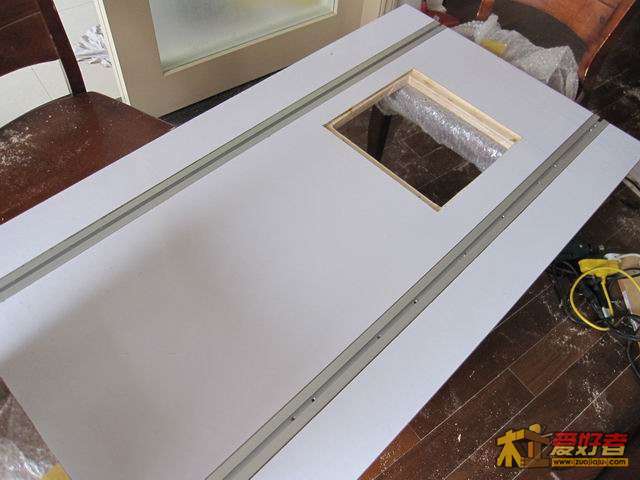

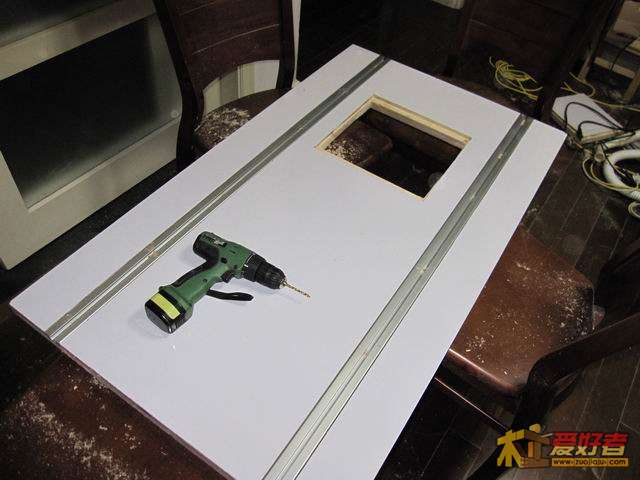

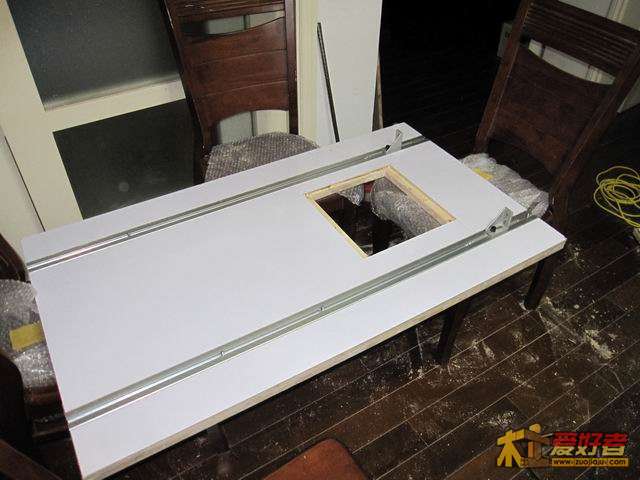

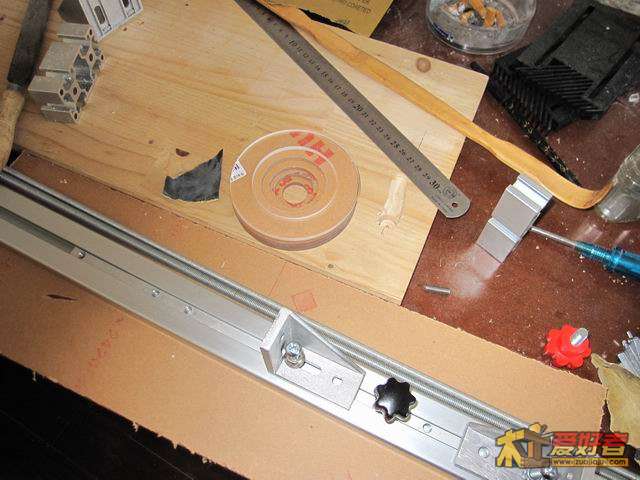

滑轨放入正好，量了一下，上下左右尺寸都很精确，这关系到以后的靠山是不是滑动得很顺畅。
, t* U4 V9 i' O3 ?( i. _

. ]5 A9 i2 ^0 ^& \# \6 T" d

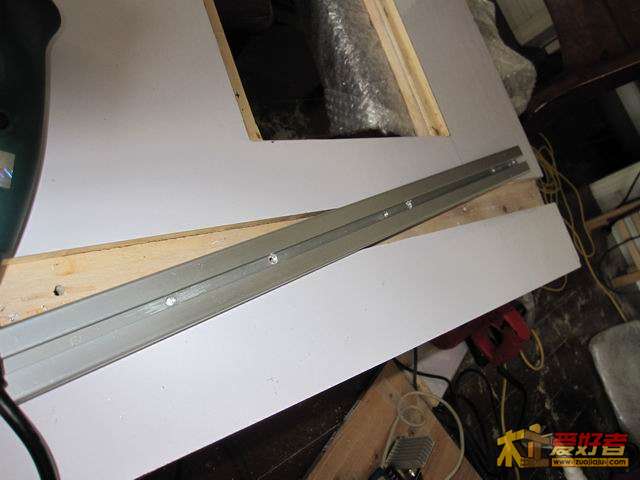

用攻丝在滑轨的背面攻出6mm的孔，我想从板子底下用6mm的螺丝和滑轨牢牢地固定住。但我的技术好像有点问题（第一次攻丝），最后，大部分都滑牙了。没办法，只能改成正面用4.8mm的自攻螺丝打入。所以，滑轨中有很多眼子，虽然，不影响以后的操作，但毕竟不好看。
& C  B( C5 y" e2 I


; F8 q. E* k# y3 f# Y/ T
# {% @- i/ `+ I7 N! L- r6 b: V

5 x  D5 B1 O& y! q: y9 u: Q
- i& c/ a: e6 W+ J

峻岭

好了，我要做饭去了。有机会再上传图片吧。

醒狮

强大，偷艺
