为了完美的木工制作。更高追求diy卯榫定位器。图文详说。

萨克斯王 · 发表于 2012-3-31 00:33:38

本想一次发完。被限制了。另外如何单独回复各位木友的问题了？

萨克斯王 · 发表于 2012-3-31 00:40:10

手柄是6mm的螺杆，先用6mm的转头打好眼，再把螺杆套进去，等好六角螺帽头。再用铣刀铣成螺帽形状。铣手柄高度的一半，再用胶把眼堵上，

萨克斯王 · 发表于 2012-3-31 00:42:46

用下脚料和胶混合，增加胶的凝结速度和粘接力，速度真快，五分钟凝固。

萨克斯王 · 发表于 2012-3-31 00:45:18

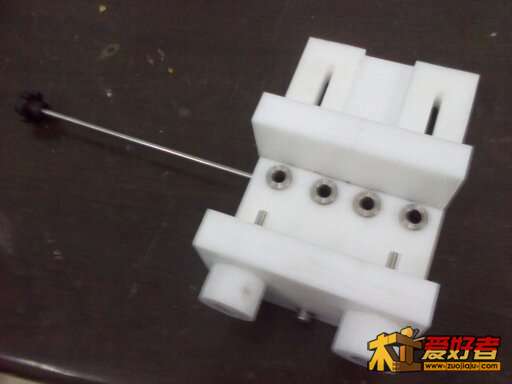

成品卯榫打眼器

萨克斯王 · 发表于 2012-3-31 00:46:22

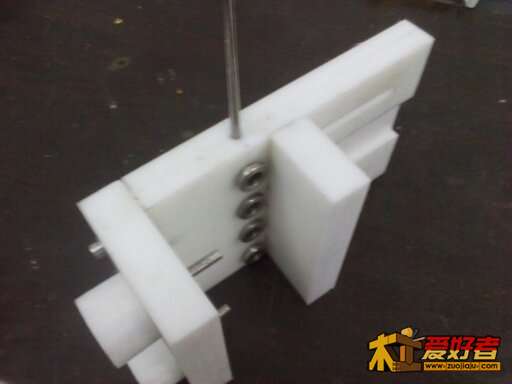

另一角度展示

萨克斯王 · 发表于 2012-3-31 00:47:07

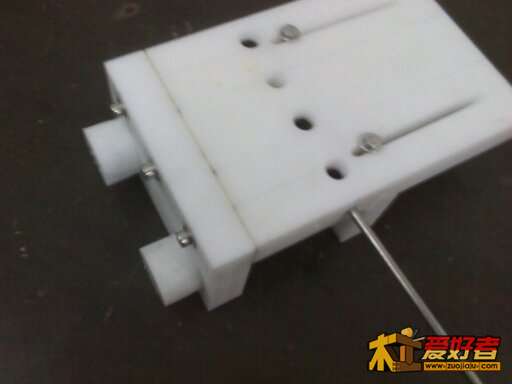

再来一张。

萨克斯王 · 发表于 2012-3-31 00:49:27

全部结束。还有第二个作品。斜孔定位器。个人感觉不错，本人不但烧木，还烧工具。

lkr2009 · 发表于 2012-3-31 05:03:57

真令人羡慕。这么好的尼龙板。

282850616 · 发表于 2012-3-31 06:12:30

本帖最后由 282850616 于 2012-3-31 06:23 编辑

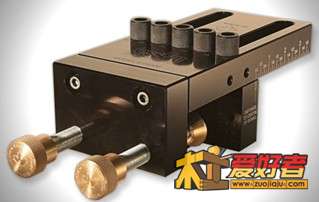

给楼主提下建议：少钻了3个孔，正版的在可以滑动的那个块下面还有3个孔，可以把带压板螺丝的那块板也能固定在这个板子下面，内六角的孔改沉孔就好了，还有那2个滑动的槽，你可以在中间再铣一个，然后距离那2个的中心距在远一些，把现在带槽的板子加长，就可以自动定心了，还有顶木料的那2个圆柱最好在钻一个内径比外径小2~3毫米深4~5毫米的孔，然后弄一个外径大的垫片用角度大的锥尖砸成锥桶形状装上去就不会在料上落下伤痕了，问一下楼主尼龙可以攻螺纹吗，过阵子我也做一个和你比较一下，先顶你了

136 · 发表于 2012-3-31 13:25:34

做的好，顶

萨克斯王 · 发表于 2012-3-31 19:19:23

282850616 发表于 2012-3-31 06:12
/ B; K0 N5 ~' B6 ?1 S: v给楼主提下建议：少钻了3个孔，正版的在可以滑动的那个块下面还有3个孔，可以把带压板螺丝的那块板也能固定 ...

谢谢你的指教。尼龙板攻牙完全可以，我个人认为尼龙板非铁板，所以攻牙时。6mm的我用的是4.8mm的钻头。5mm的牙口用的是3.8mm的钻头。

282850616 · 发表于 2012-4-1 06:34:05

哦，知道了，谢谢，再顶

萨克斯王 · 发表于 2012-4-3 19:27:15

今天看到有卖的。11年的。还418元，没想到还这么贵，自己顶一个

我汗哪 · 发表于 2012-4-3 19:59:11

用起来效果怎么样

caomu · 发表于 2012-4-3 22:04:14

想看看实际用后的效果图
