搞了个滑轨平台，筒子们看一下有什么用啊？

zly3500 · 发表于 2012-3-9 15:16:50

本帖最后由 zly3500 于 2012-3-9 17:57 编辑

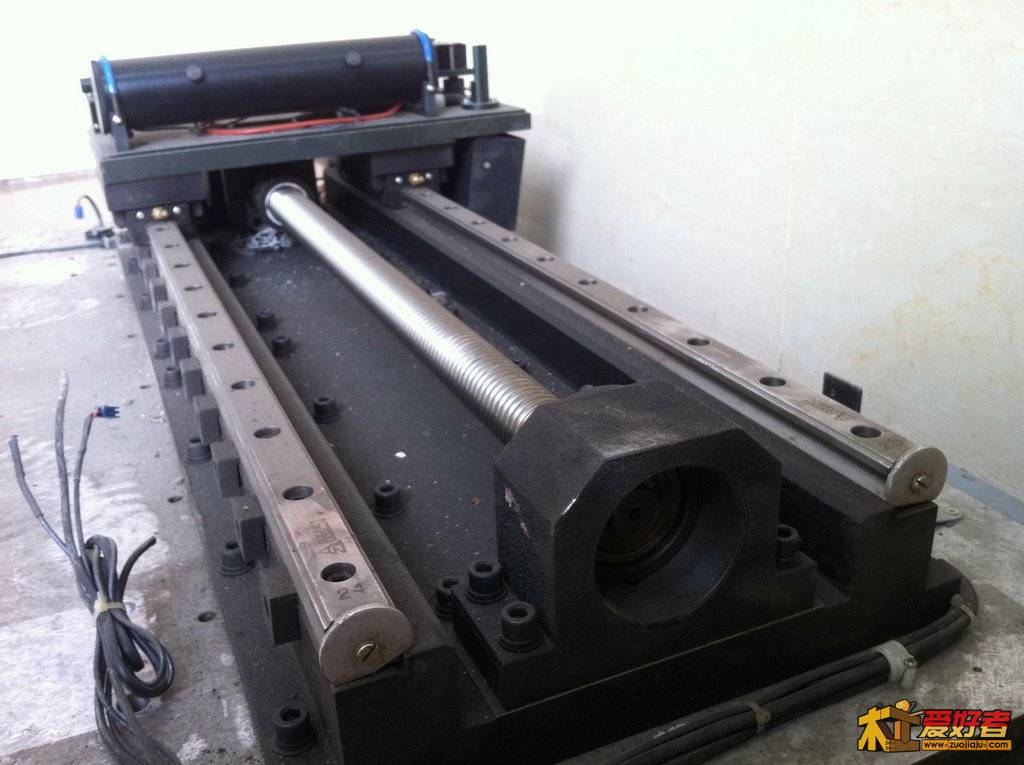

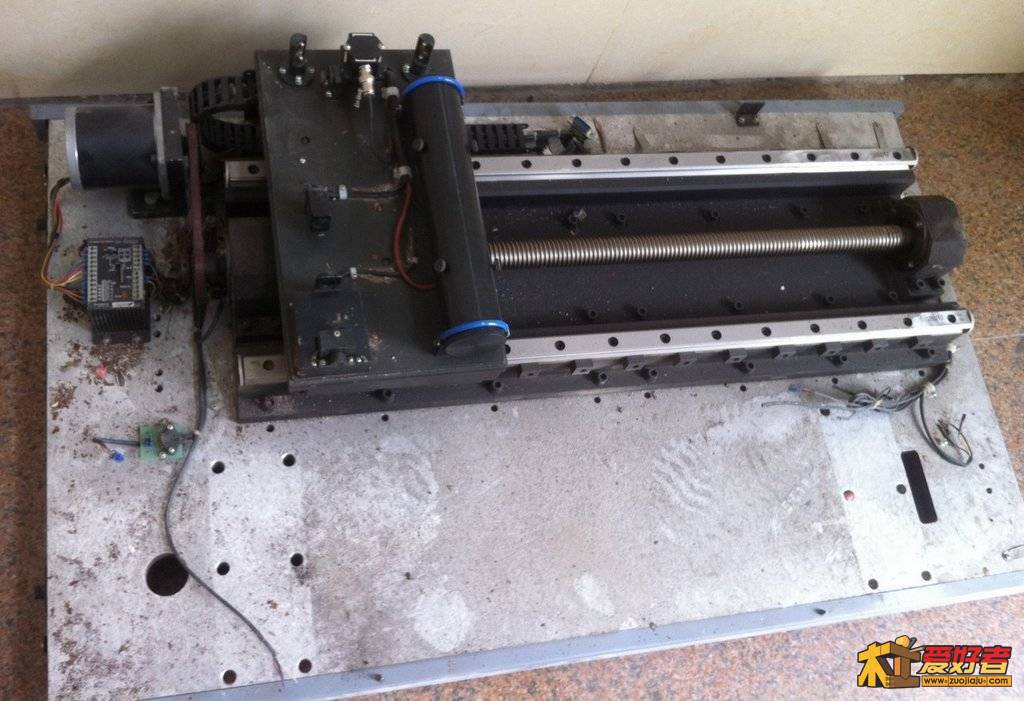

从激光照排机里拆出来的，当时还可以正常使用，很精密的。导轨的行程约700mm，上面的那个黑筒是激光器。总重量约300多斤，两个人没抬起来，三个人费了很大劲才抬上车上的。花了600元买来，

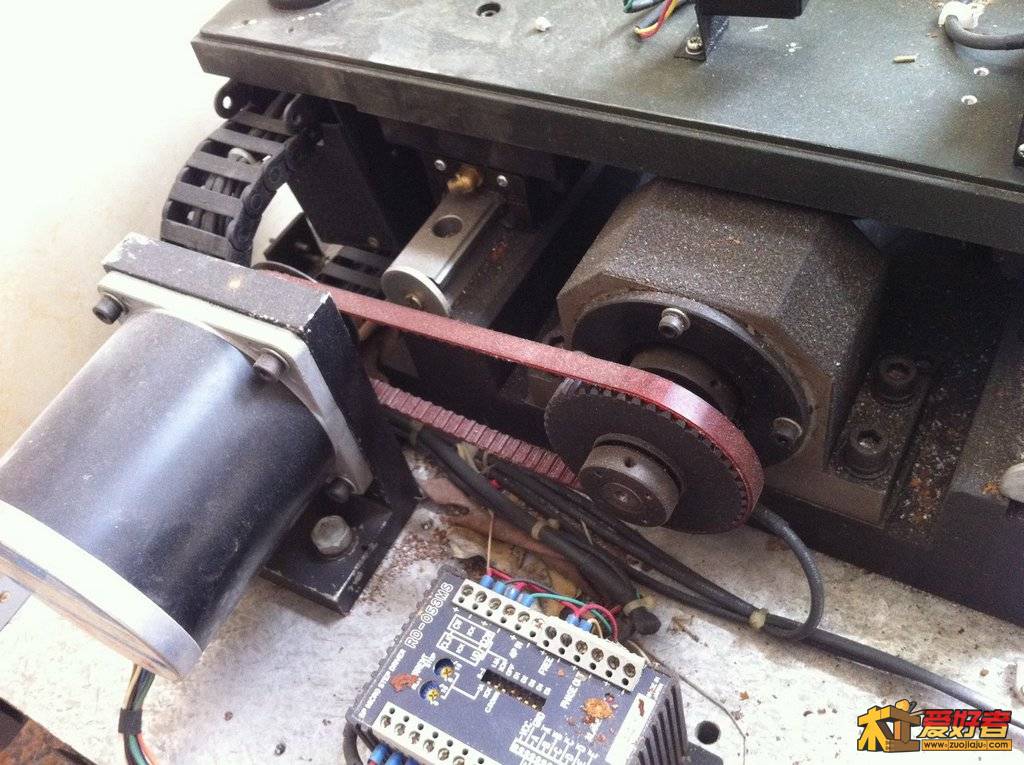

底座部分也很重，跟这部分差不多的样子，没要，但电源部分和电路板在底座上，当时把这事给忘了，没拆下来，让买废品的给拉走了，现在也不好找了，也不知道步进电机的电压，可否配个电源，让电机转起来？大家给说说！

lkr2009 · 发表于 2012-3-9 16:15:29

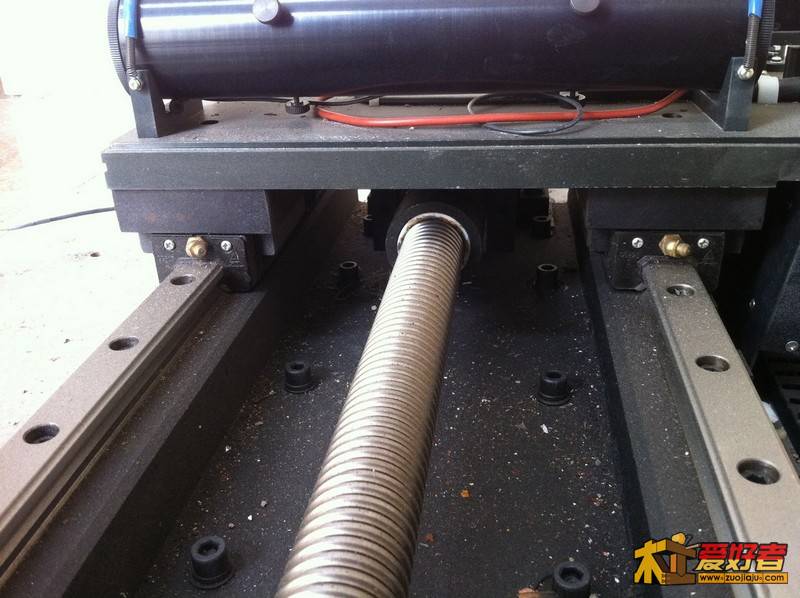

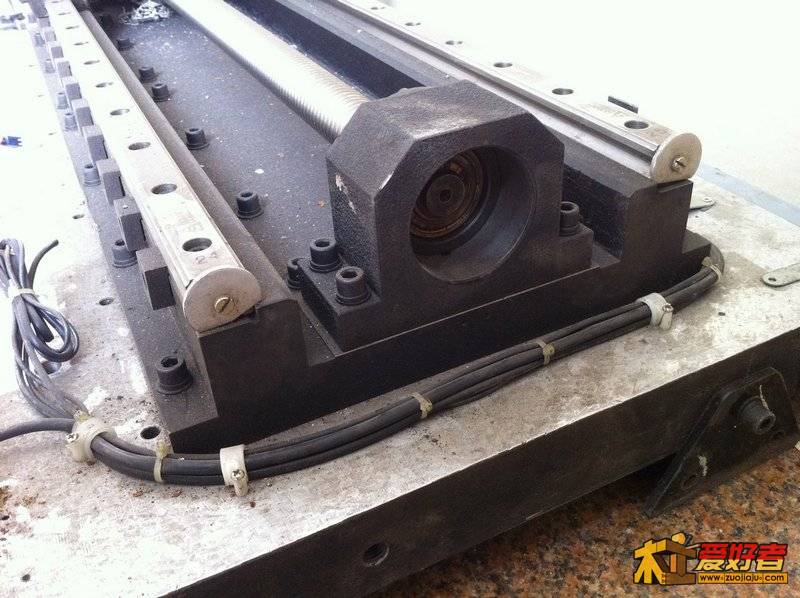

中间丝杠应该是移动的动力传动，两边的是类似光轴的滑轨了。但是这个滑轨比较特殊，还有一些孔，可能是定位的？

bland999 · 发表于 2012-3-9 16:27:16

是楼主自制的还是收的？

山外李鬼 · 发表于 2012-3-9 17:11:26

导轨看着很精密。

油城闲人 · 发表于 2012-3-9 17:22:19

这是从什么机器里拆出来的啊？

llllzzzzllll · 发表于 2012-3-9 17:24:31

无法判断大体尺寸

Raider · 发表于 2012-3-9 23:04:30

楼主发到机床论坛去吧, 那里玩这个的人多.

xshhh · 发表于 2012-3-10 13:30:29

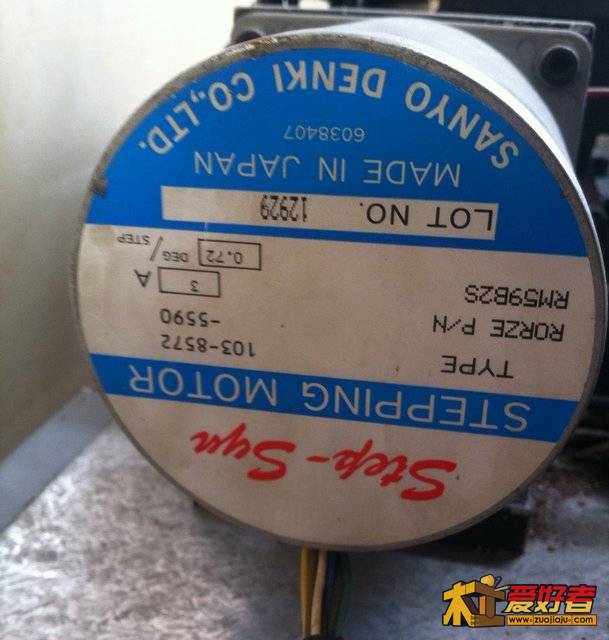

步进电机是五相六线、步进角0.72度的。电压用24V就行。

木车司机 · 发表于 2012-3-10 23:29:12

楼主收到宝了

aslook · 发表于 2012-3-12 19:22:07

激光照排机是精密设备，楼主淘到宝贝了，底座电机轨道都是好东东，三洋的电机看样子还能用，底座应当是个超平的做cnc正好，

prettyface · 发表于 2012-3-13 01:10:33

好宝贝啊
这个精度没的说

zjsx_cyw · 发表于 2012-3-13 08:21:46

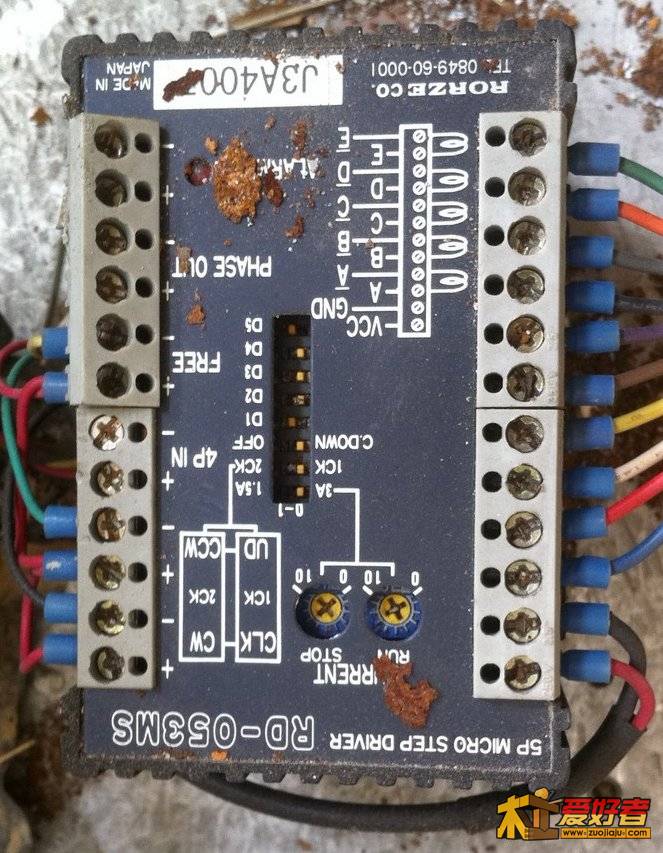

先要淘一块五相驱动模块,淘时要注意驱动电流的大小,根据照片上的参数,驱动模块的最大输出电流要稍大于3A,如驱动模块没自带脉冲信号,则还需要一台单板机或普通电脑用于发出脉冲信号,指挥驱动模块让步进电机转动.
步进电机光接上电源是不会工作的.

闽剑琳 · 发表于 2012-3-27 00:07:13

直流24V.日本的

核必认真 · 发表于 2012-6-27 01:04:44

来长点见识！

中华小区 · 发表于 2012-6-27 00:26:12

过来看看
