短光刨制作过程交流
此贴仅与想自制手工工具的朋友们交流探讨。

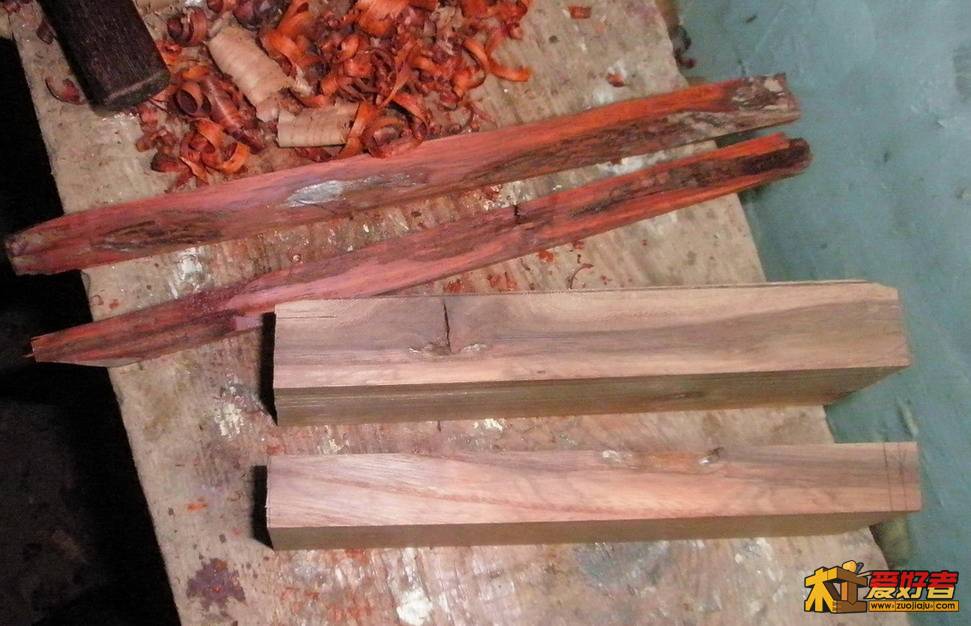

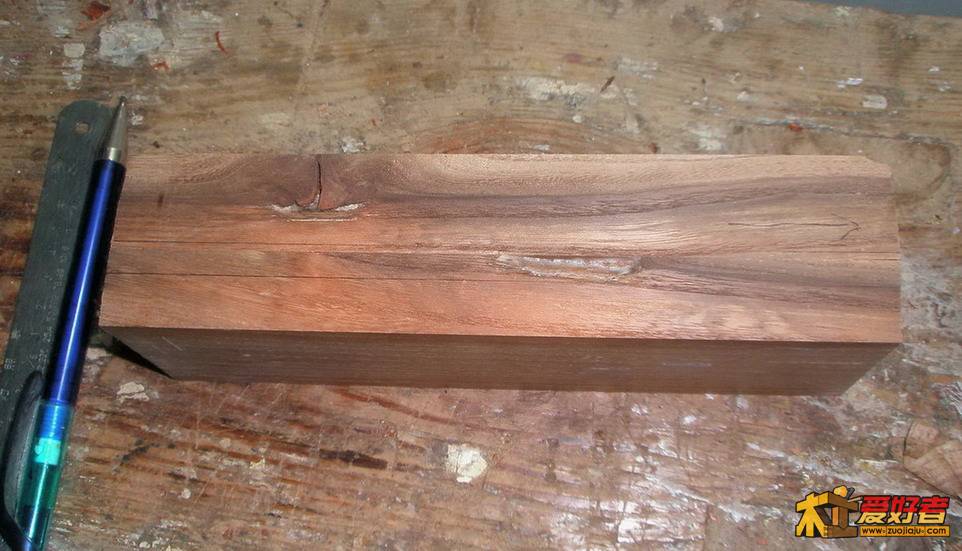

短刨被朋友拿去，手边只有一个短刨了。找了二块榉木零料拼做短光刨。
榉木零料不大，有些残损无法去除，两块木用白胶胶合。刨身中间有个缺损以及拼缝不好看，用同色调的香枝木镶嵌装饰瑕疵可好看些。

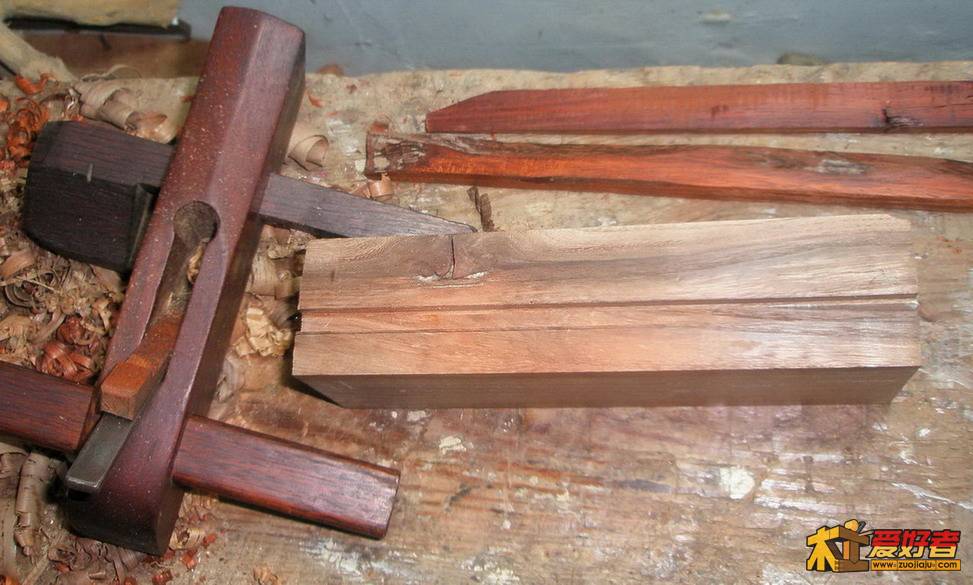

图1.2.3






划线：
这短刨料净长180mm，净宽60 mm，净厚46 mm，刀角度为45度。
划线要点：
净料长度等分中心线前移10mm。（即180mm长的刨身，后部100mm，前部70mm）
刨枕千斤肩距：盖铁与刨刀的总厚加放刨枕6 mm，刨枕宜薄不宜厚，我的刨枕二端头基本是2 mm与8mm厚度，刨枕薄的好处是易调节且易塞紧，使用中不会缩刀。

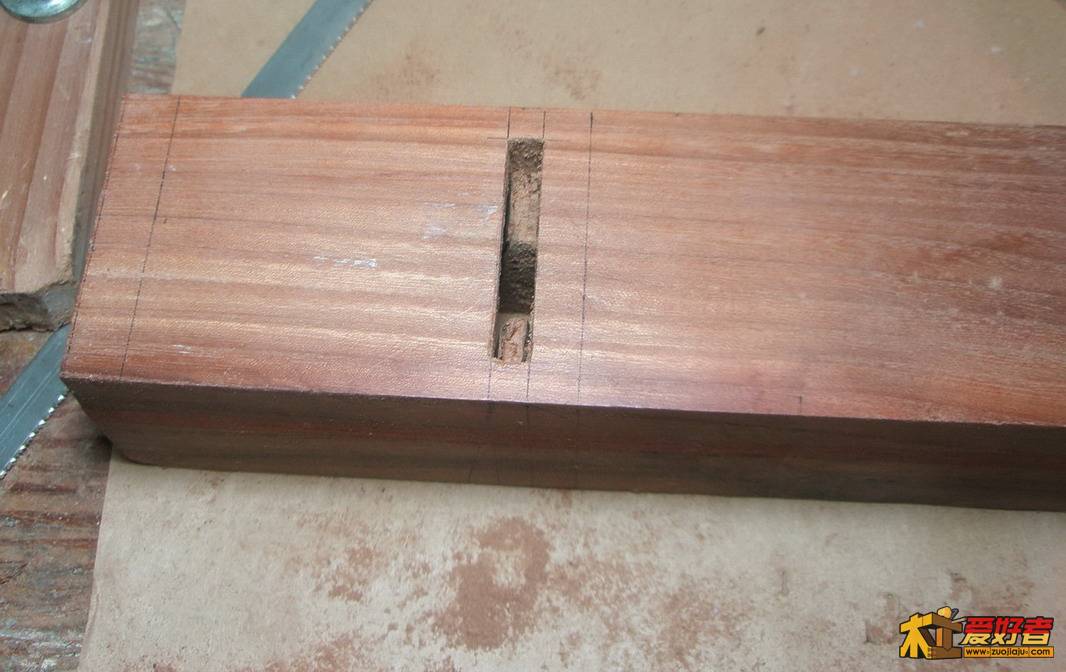

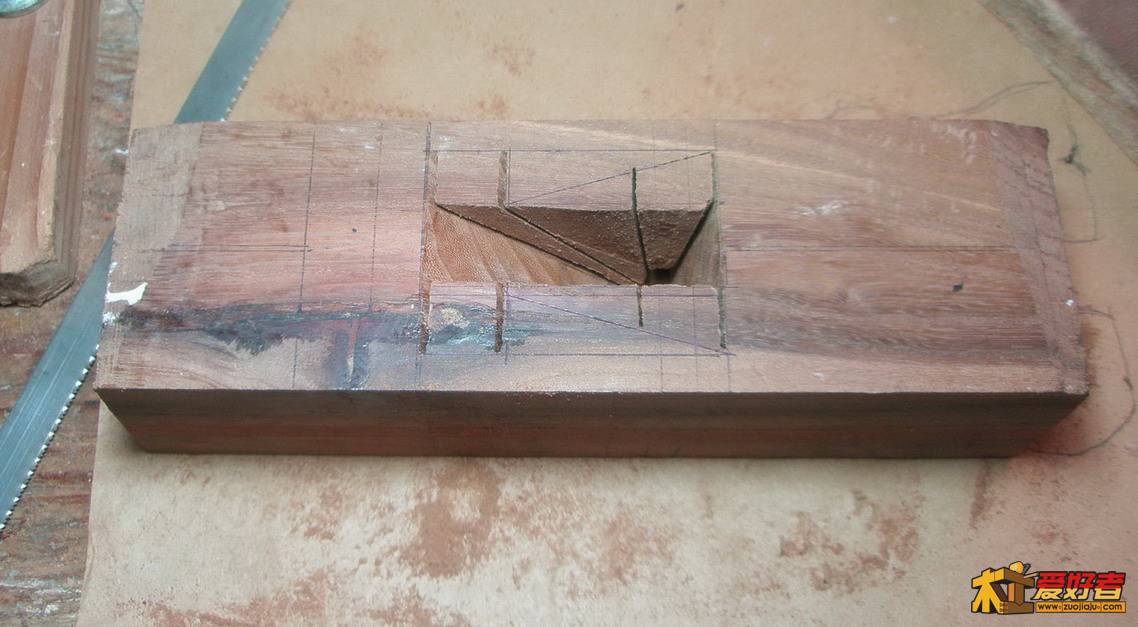

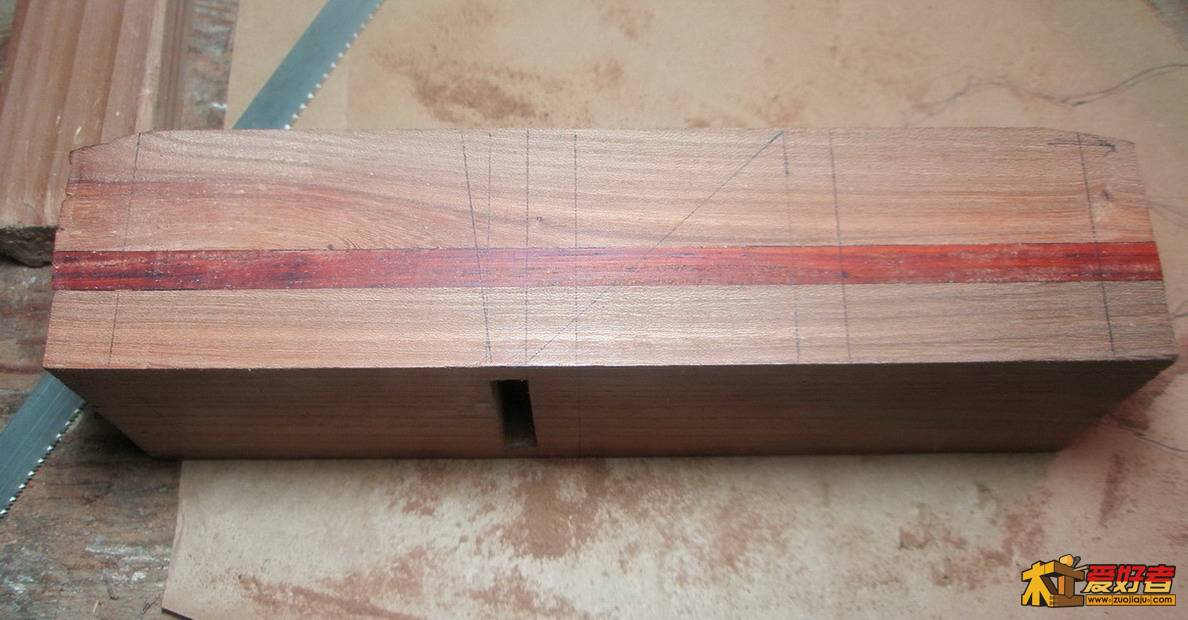

图4.5.6






凿刨膛：
按线在中间凿出一个斜面并整修斜面。用钢锯条锯断部分关联。
凿锯要点：
严格贴线操作，不越过线，不留余地。

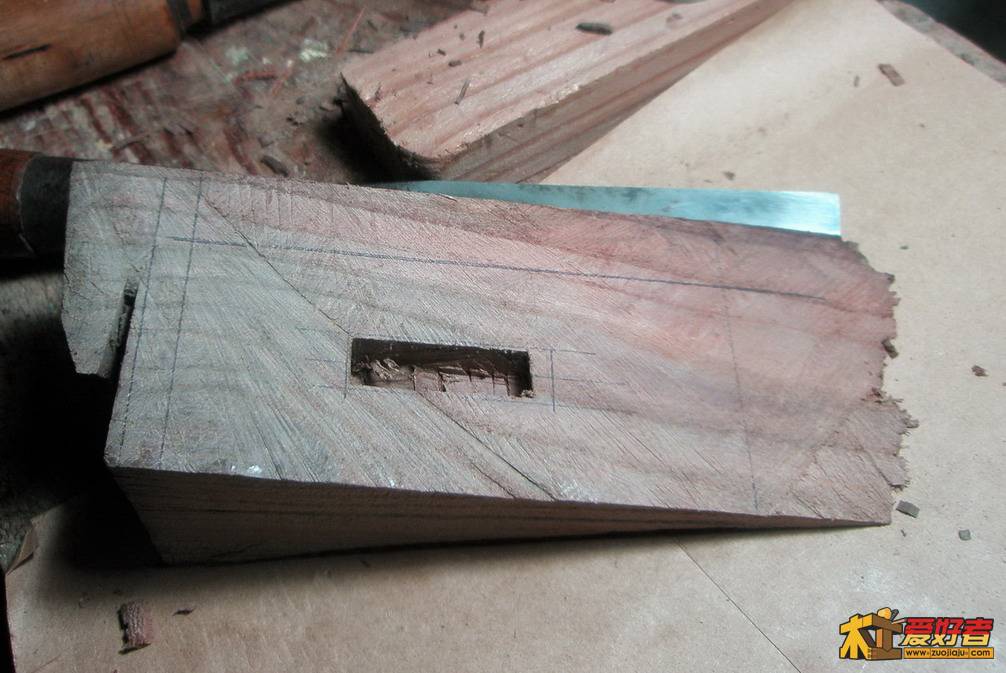

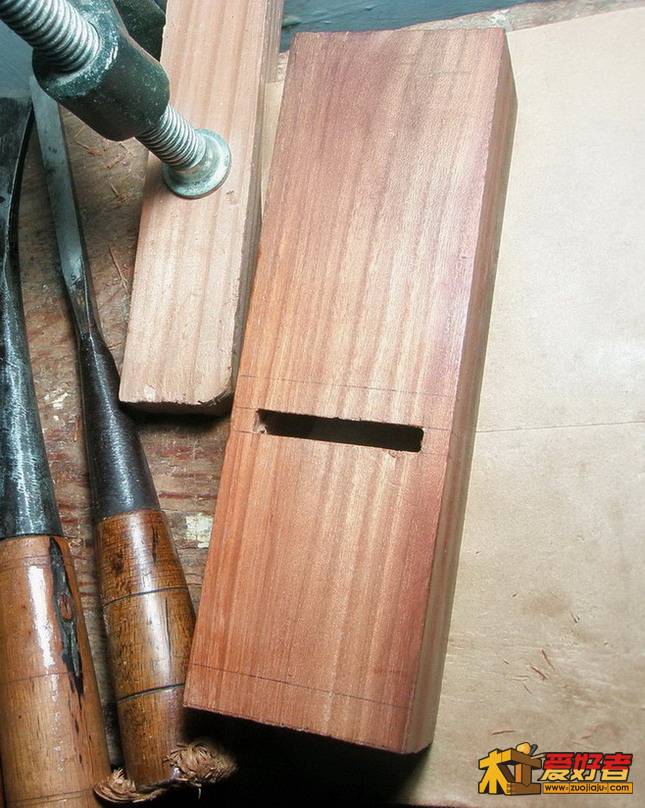

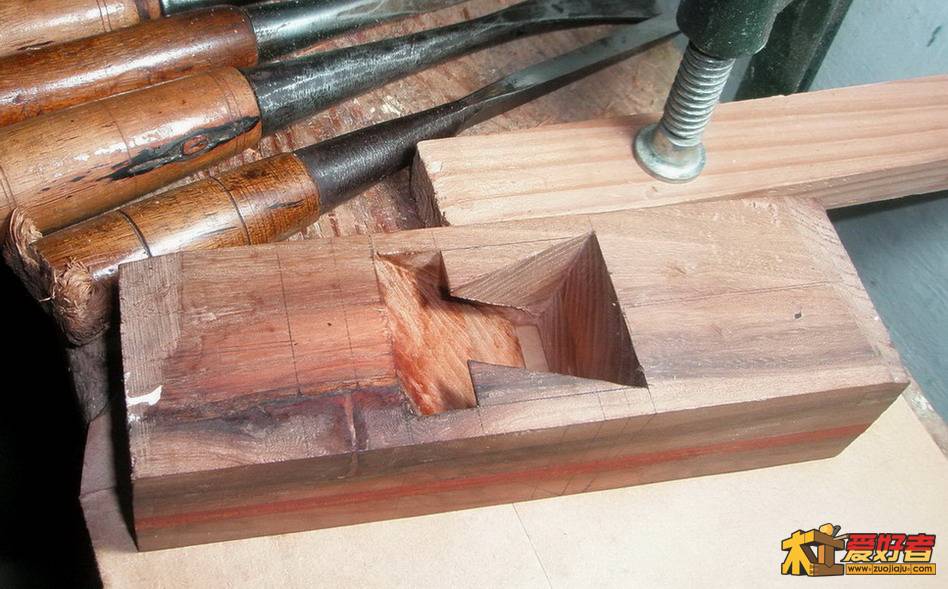

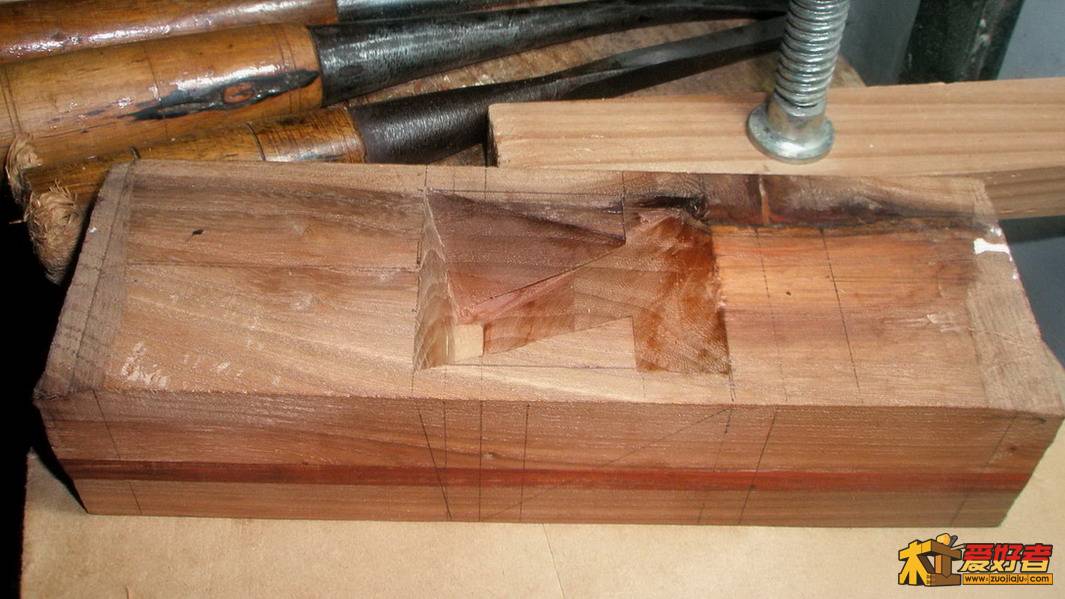

图4.5.7.8.9






整修刨膛：
首先整修刨膛斜面，合适的细凿、板凿与一把刨刀，用刨刀来整修斜面更便利。
修膛要点：
刨刀平面搽油，在斜面上擦拟，然后用刨刀将斜面上有油处铲去，如此反复，至刨膛斜面完全平整。此时的刨枕肩处可暂时不用整修。必须按刨枕形态来整修为好。
图7.8.12

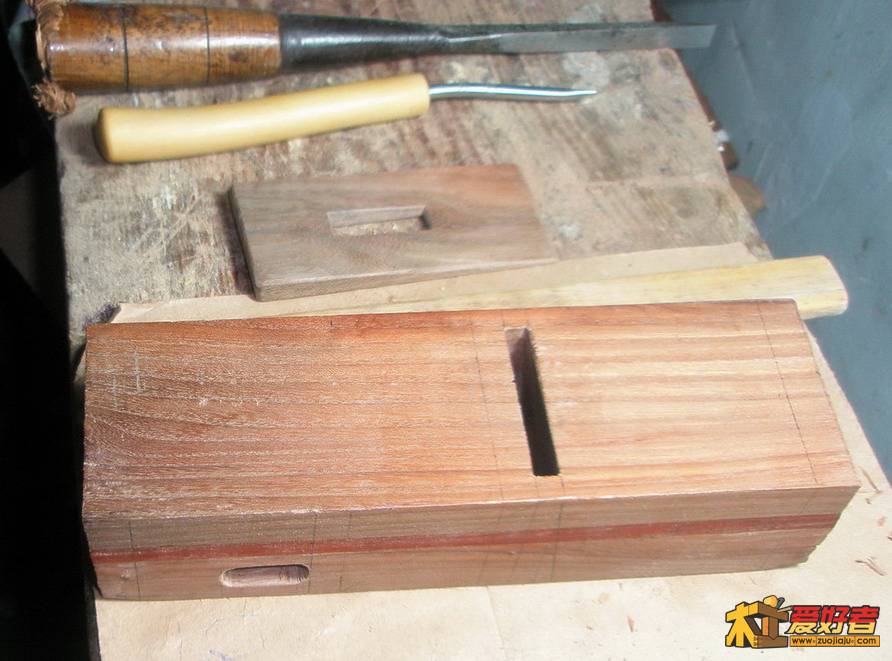

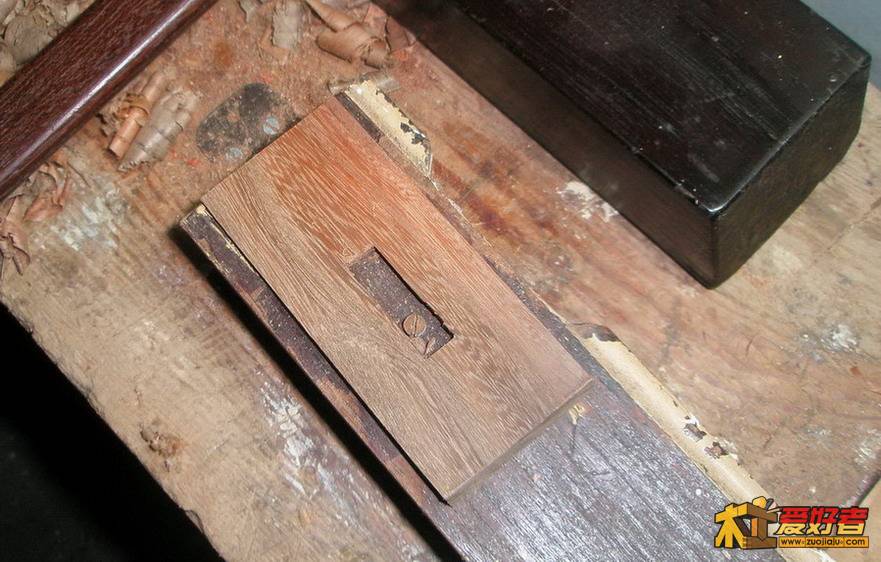

制作刨枕：
选择性韧而软硬适中的木，划线打孔。如料厚，可套裁做多个，留着以后用。
刨枕要点：
划净线，先打孔，然后按线逐个精细锯开，如锯的好，可直接砂光成品。如图中用刨整修比较方便。我的刨枕二端头基本是2 mm与8mm厚度，刨枕薄的好处是易调节且易塞紧，使用中不会缩刀。
图10.11.17

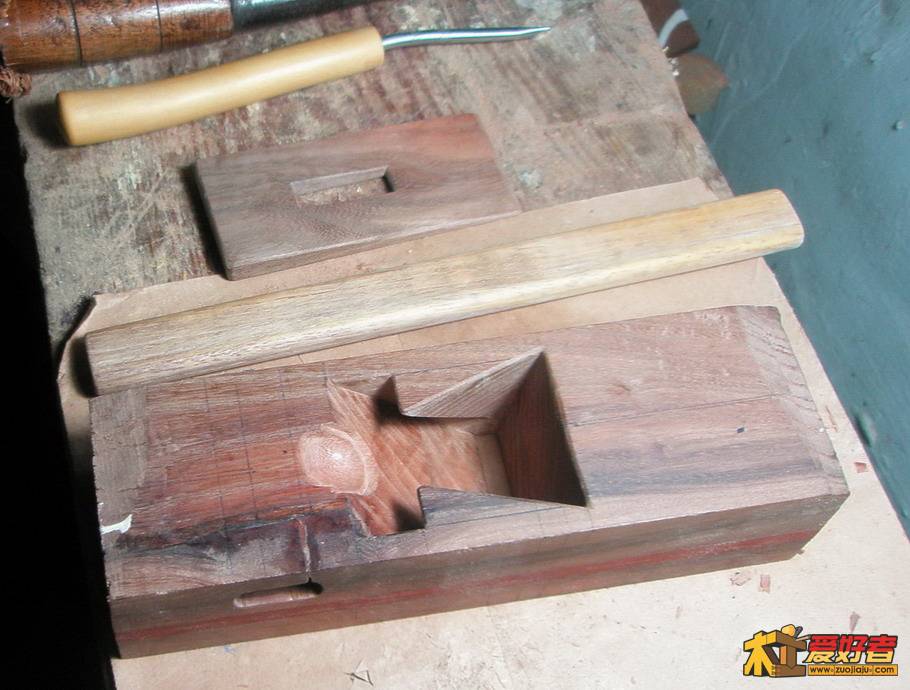

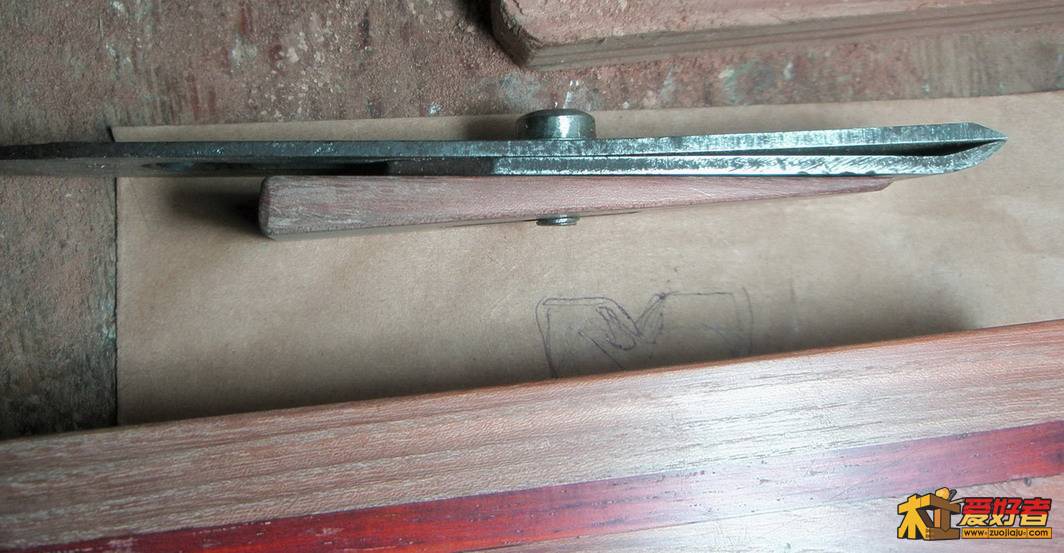

整修刨枕肩：
以盖铁与刨刀加刨枕，用板凿加板锉，逐渐整修刨枕肩，使之适合。
整修要点：
先备有刨枕，才能依此整修千斤肩。千斤和刨枕的配合应符合：上下全面接触，外虚内实。这样使用中不会将千斤肩枕开裂。只需轻轻敲木枕，刨刀就紧固了。用金工板锉整修千斤很方便。
图12.17      31楼增加2个细节图参考


制作刨手孔：
如果有台钻可用，打这个孔就举手之劳。我只有手电钻，所以也费事，刨身两面用手电钻对打，从3 mm钻头打到10 mm钻头。
（刨手孔孔长20-25mm，孔宽10-12mm（与刨身长短有关系）刨手柄220-300mm）

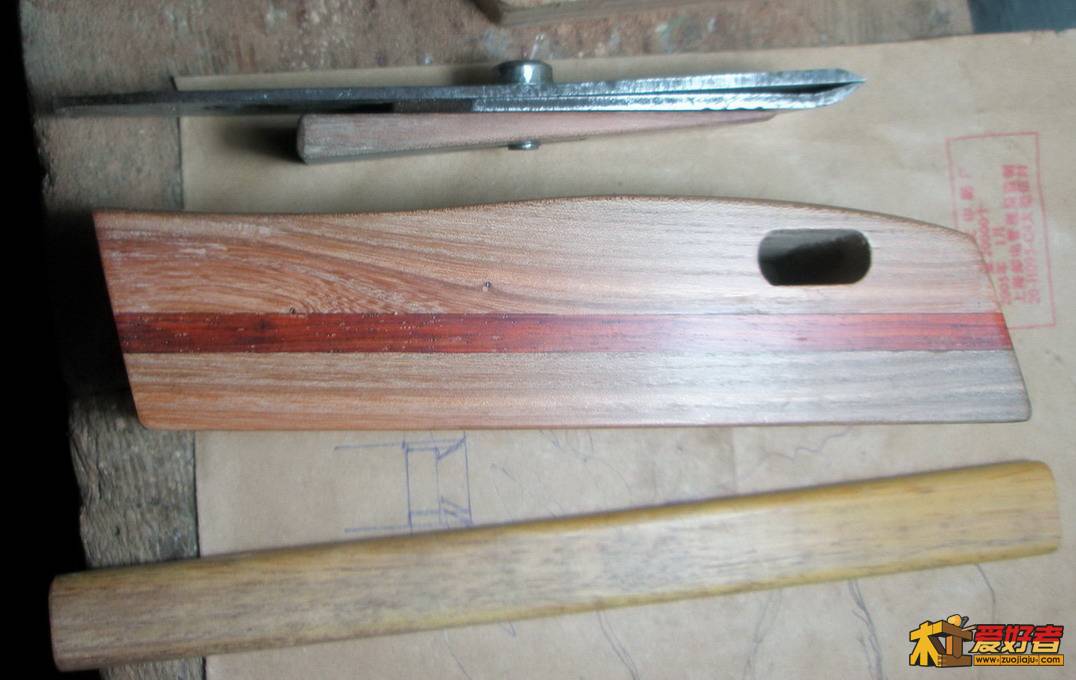

图19

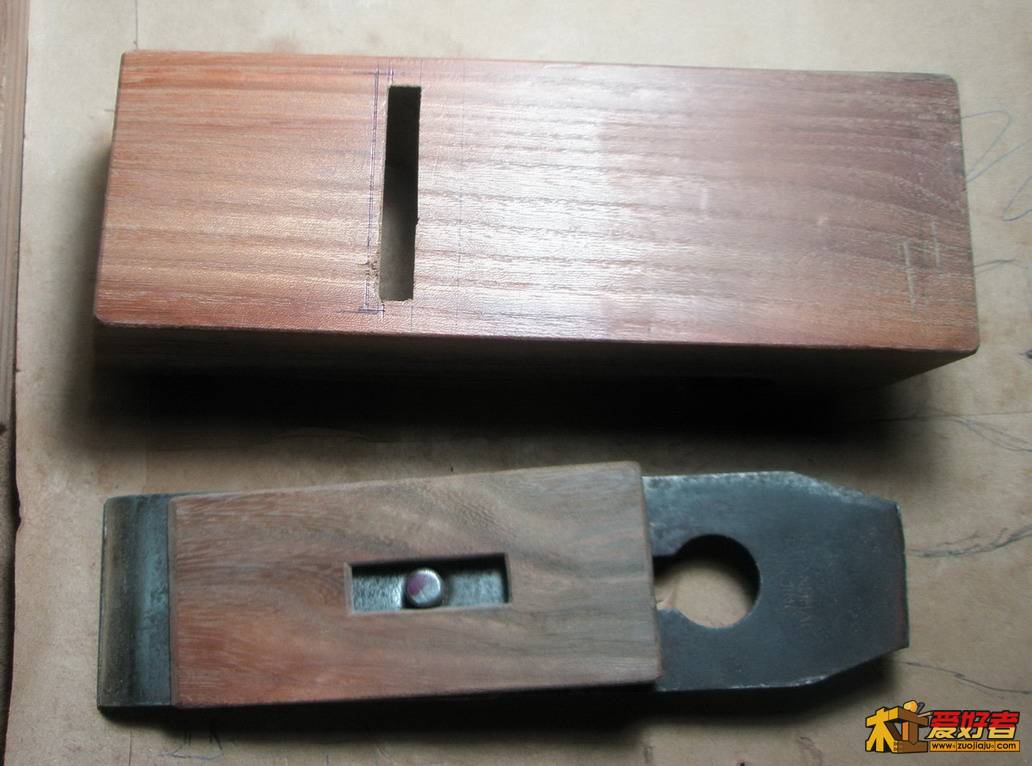

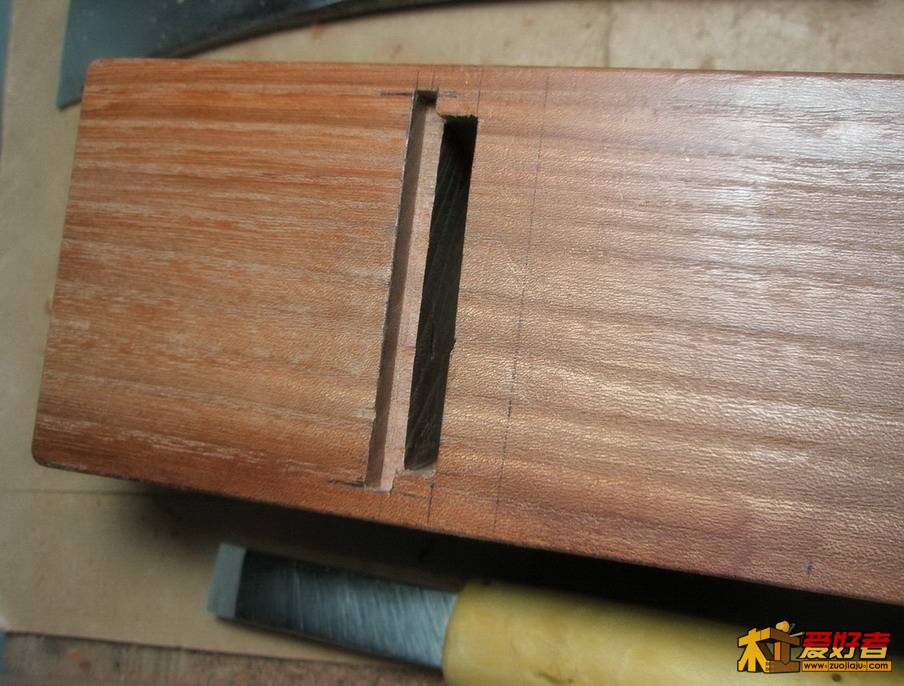

制作镶口：
铜、铁金属。大约厚3mm（宽6-10mm）。保护出花口，如不镶口也可以。用板锉整形，最后在平板上用砂纸整平。
镶口要点：先备镶条，然后凿槽，精细操作，配合要紧凑，不可过松。

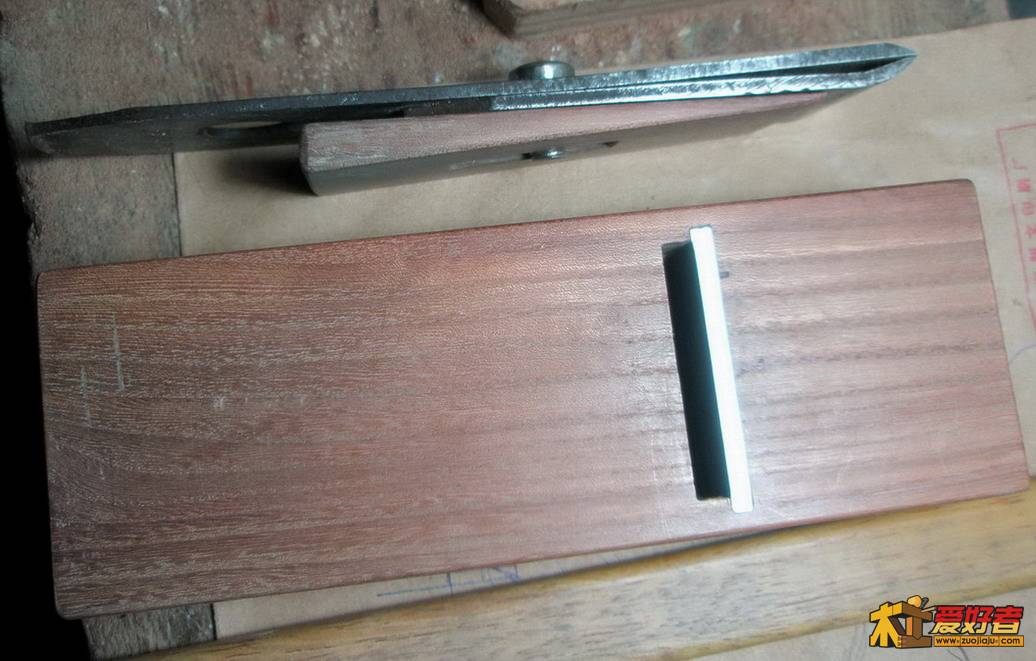

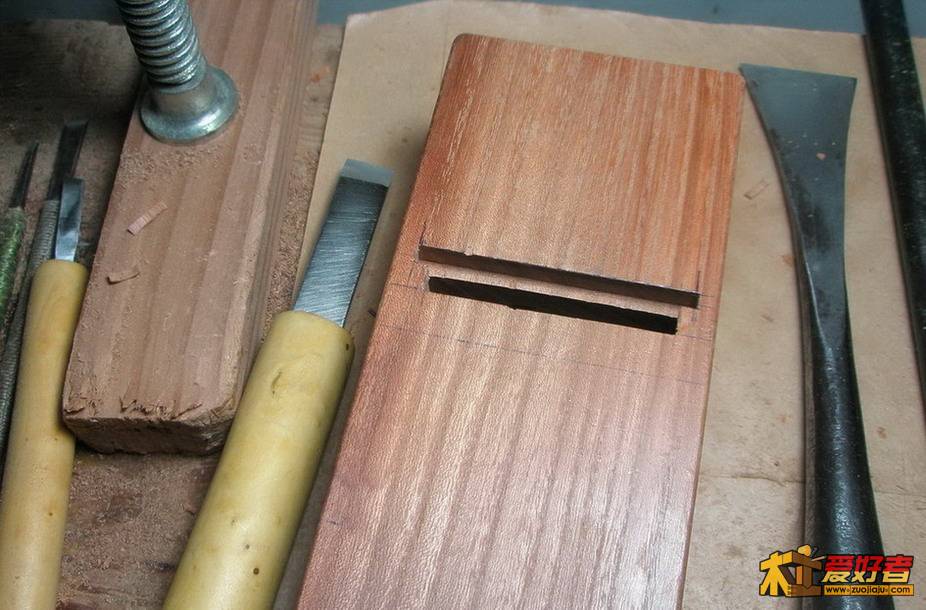

图14.15.16.18

最后整理：
我喜欢将短刨做成线条流畅型，当然也可以保持原型。个人喜好而已。
整理要点：所有的边棱与角棱都必须倒出圆弧。可擦机油或植物油，机油比植物油效果好（时间长了植物油有怪味易长霉）。刨膛斜面与刨枕也需擦油两遍（如不擦油，因木含有水分，刀在刨膛里很容易生锈）以后此两处可不用擦。其余部分需经常上油

图乱序了，调不好。

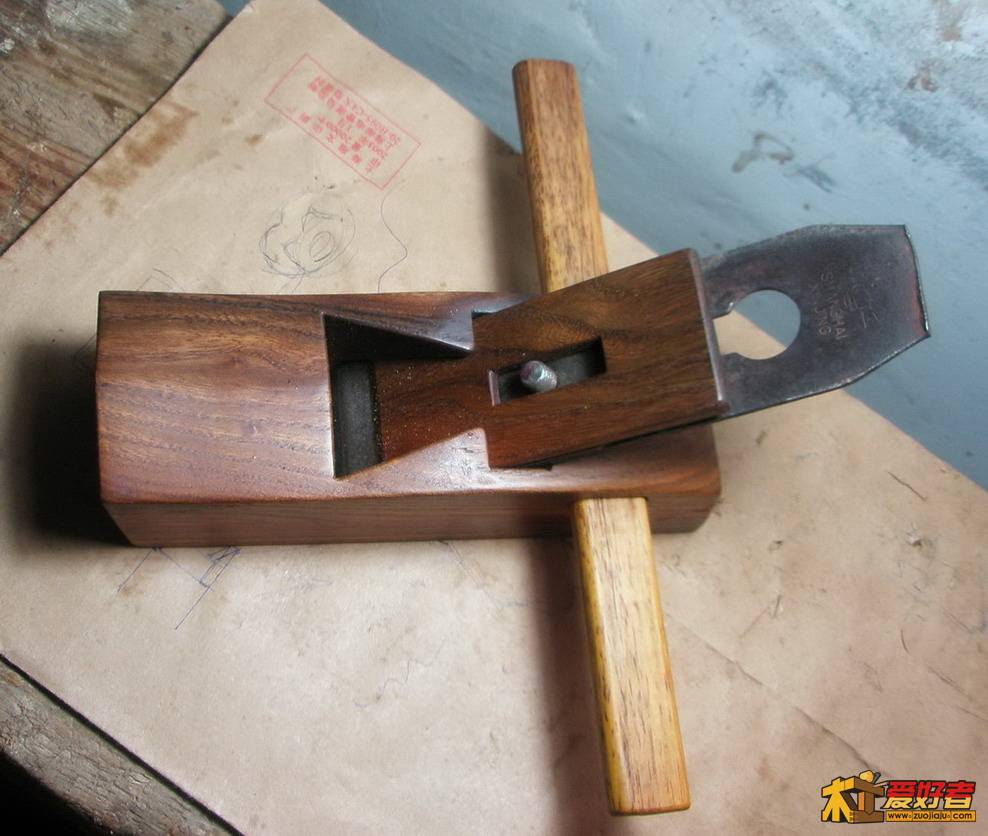

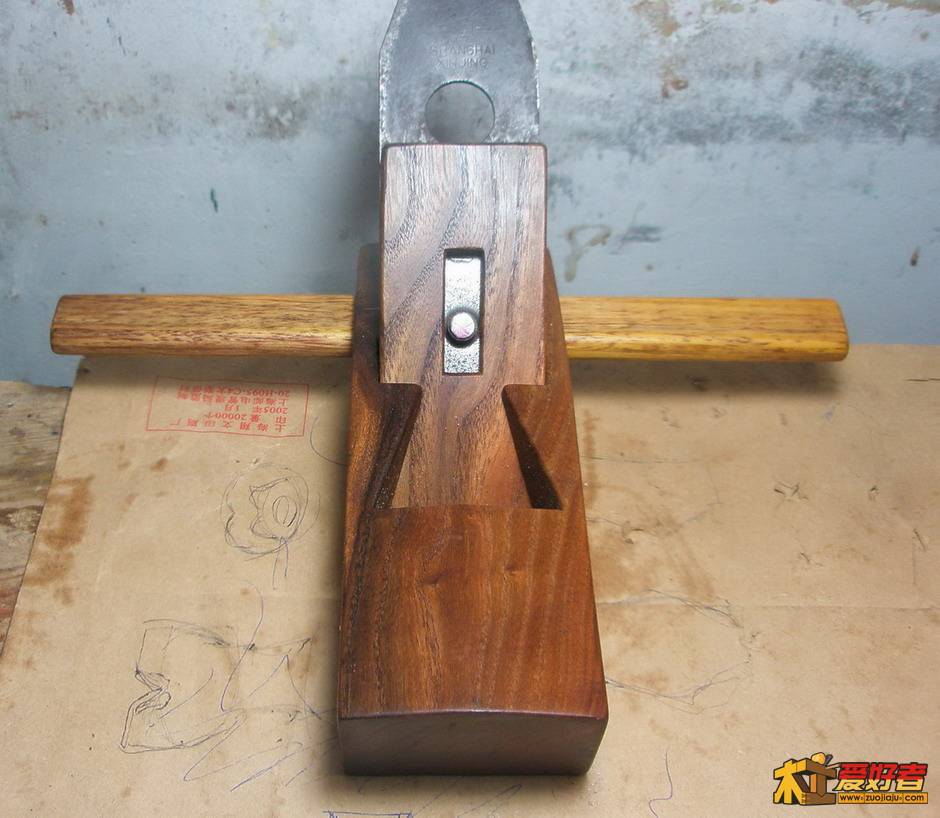

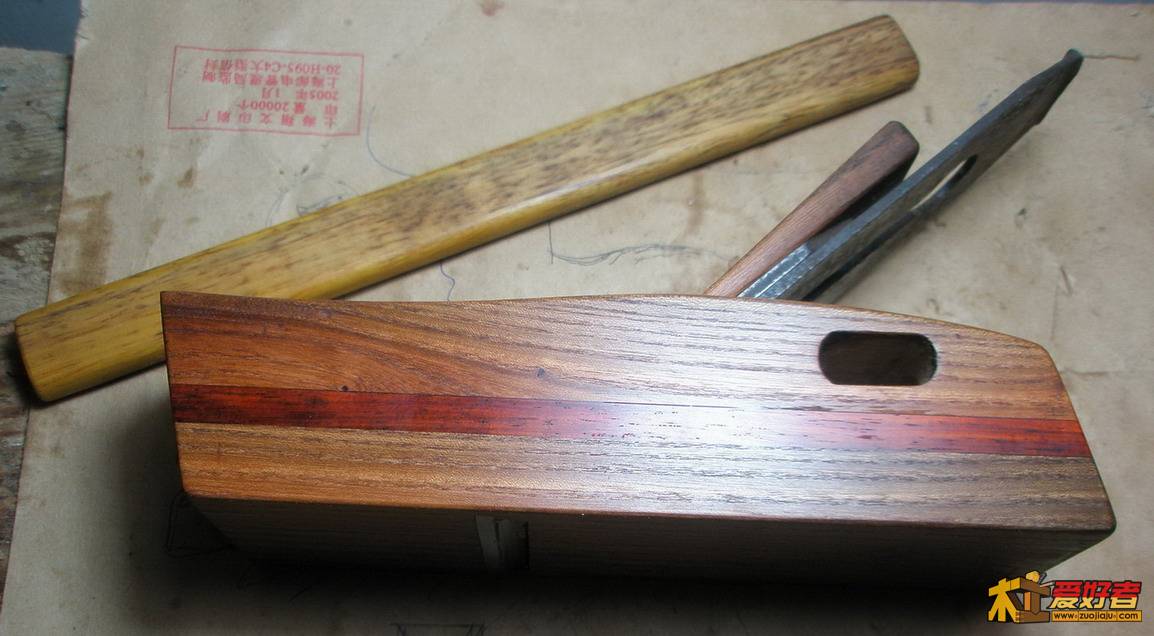

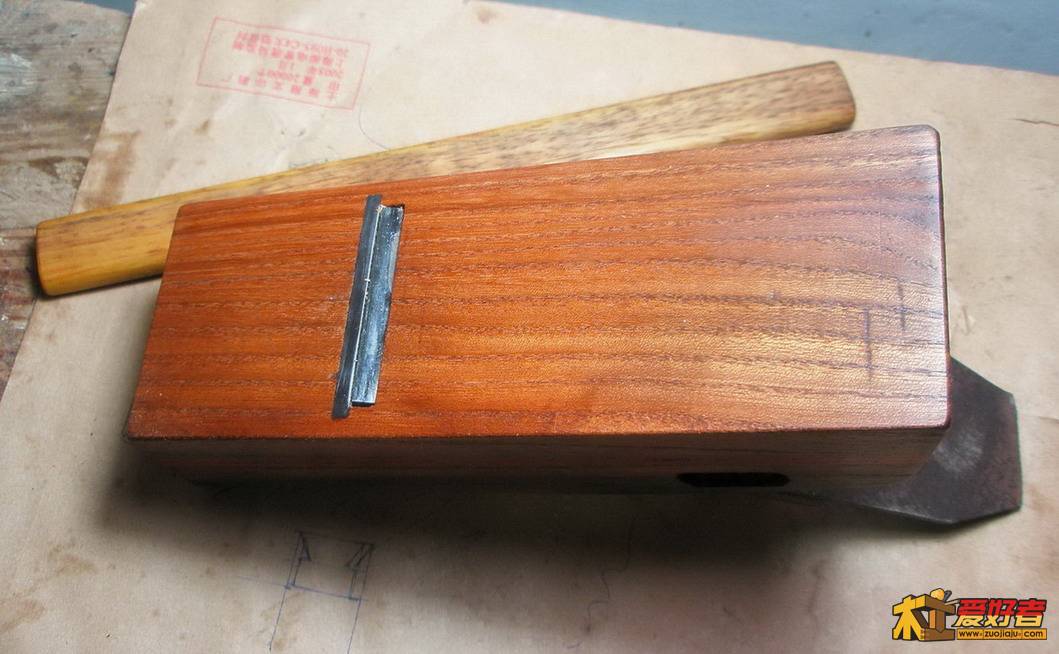

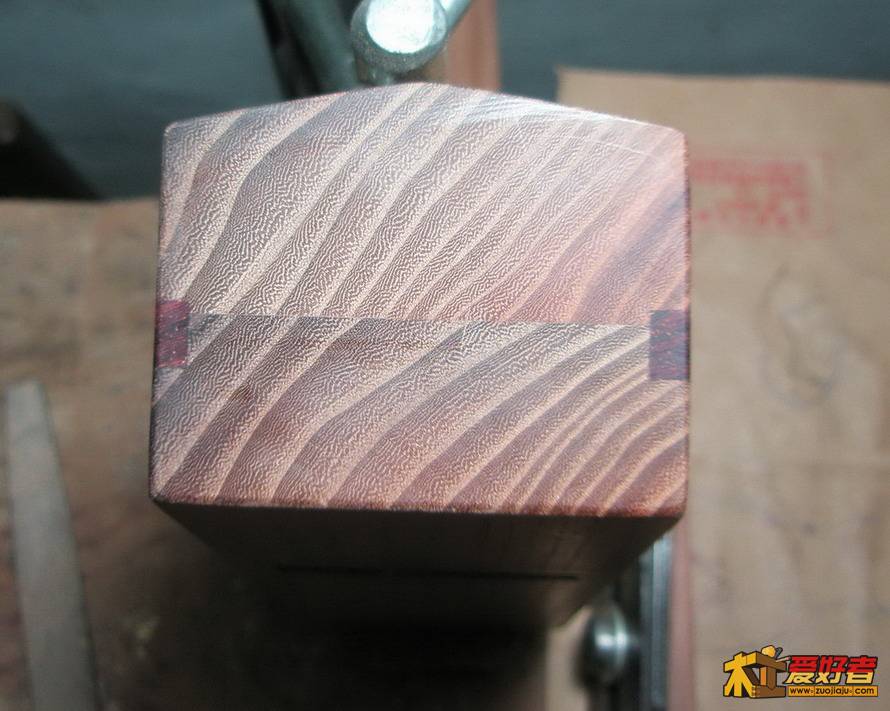

图20.21.22.23.24
